1440/3/27هـ - 2018/12/5 م

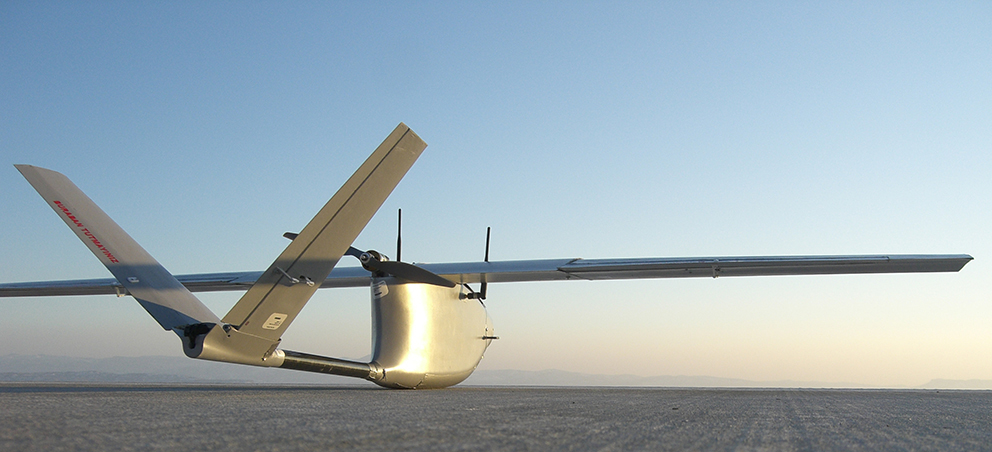

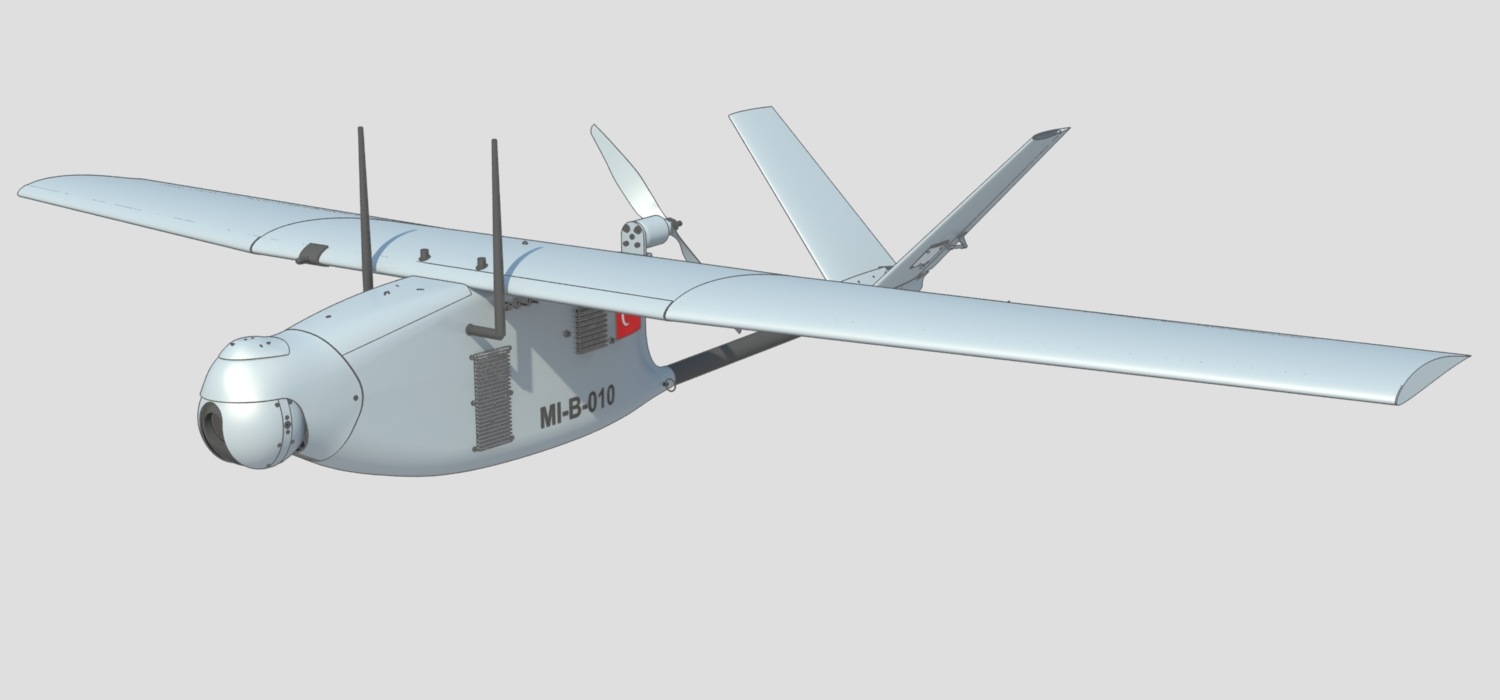

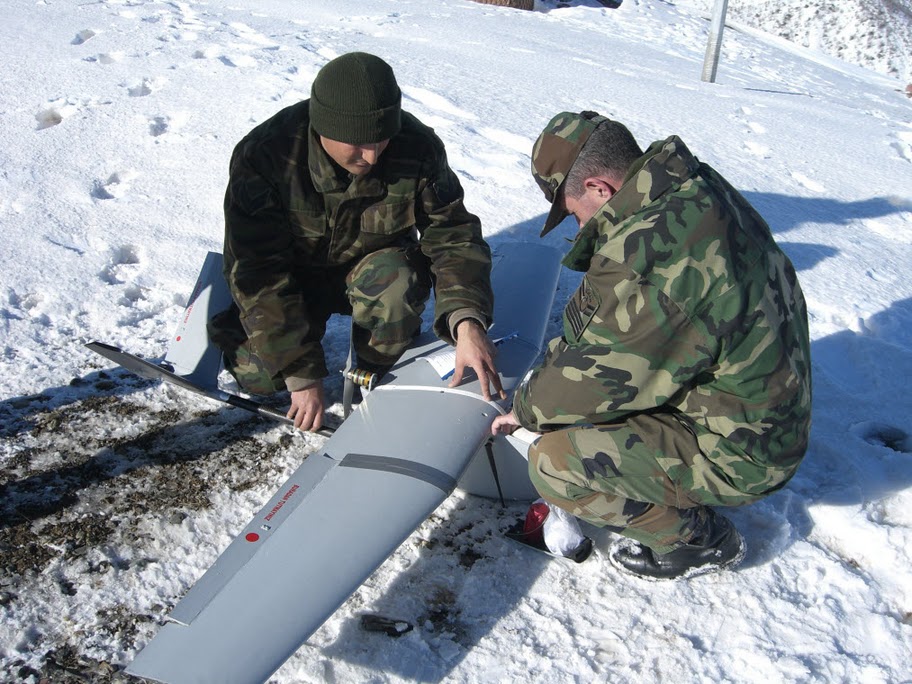

الطائرة المُسيرة Bayraktar Mini UAS هي طائرة بدون طيار ذات مدى قصير ، يمكن تركيبها وتفكيكها بسهولة.
تُستخدم للاستطلاع والمراقبة ، بدأ تطويرها عام 2005م وبدأ العمل عليها في 2007م لخدمة القوات المسلحة التركية .
ــ الصانع : BAYKAR
ــ بلد المنشأ : تركيا
المواصفات الفنية والعملياتية :
ــ الطول : 1.2 م
ــ باع الجناحين : 2 م
ــ أقصى وزن عند الاقلاع : 4.5 كجم
ــ السرعة : 60 كم /س
ــ مدى الطيران : 55 كم ، أي مايقارب (60 - 80) دقـيقـة
ــ النطـاق : 15 كم
ــ أقصى ارتفاع : 4000 قدم
ــ هيكل مصنوع من الألمنيوم وإطـار من ألياف الكربون
ــ التحكم التلقائي في حالة تعطل المحرك
ــ الطاقم : 2
ــ محرك كهربائي يعمل بالبطارية
ــ تـتحمل درجة حرارة : -22 ْ إلى +55 ْ

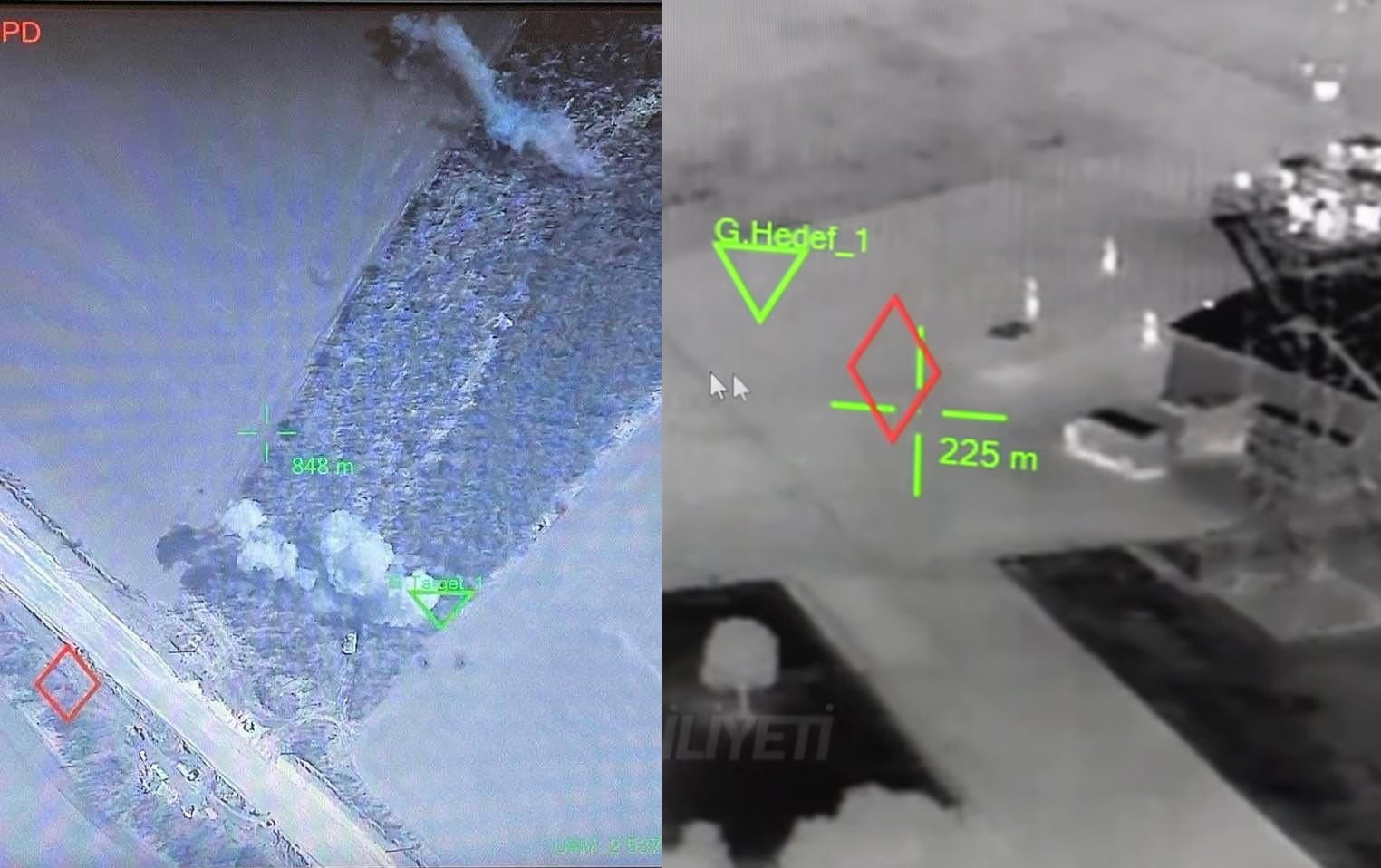

ــ صنعت لغرض المراقـبة والاستطلاع ، وتحتوي على جهاز استشعار كهروبصري / وأشعة تحت الحمراء EO/ IR ،
تغطي درجة الارتفاع محور حركـة الزاوي +90 / -20 ، و درجة حركة محور الزاوي +110 / - 110

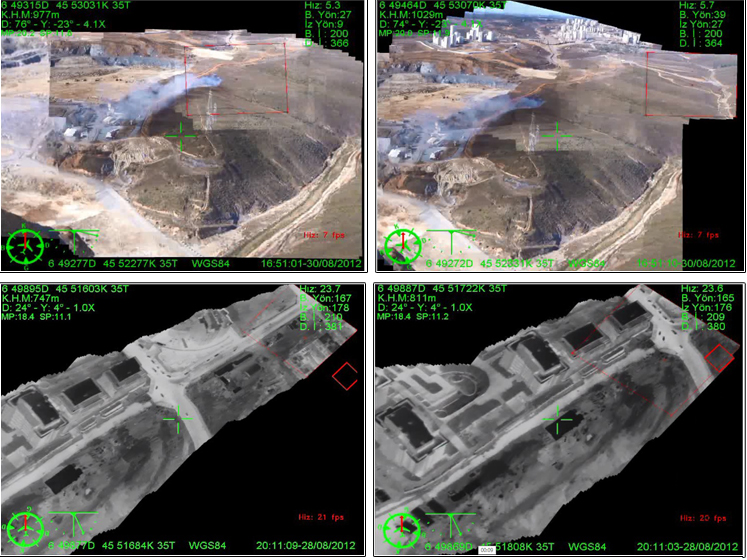

إن استخدام الطائرات بدون طيار الصغيرة في العديد من المهام الحرجة تصبح لقطات فيديو المراقبة الجوية للعديد من التشوهات بسبب الاهتزازات والتأثيرات المفاجئة من التيارات الهوائية والحركة السريعة للمركبة مما يجعل من الصعب أو المستحيل أحيانًا على المستخدمين فهم بيئتهم .
وللتغلب على هذه التأثيرات يقوم برنامج التثبيت بتصفية اهتزاز الصور وزيادة الاستقرار وجودة التصوير لمقاطع الفيديو وأيضا يقوم بتزوير الصورة من أجل إنشاء رؤية أكبر للمنطقة بدون اقتصاص الإطار.
ــ بـطـن الطائرة مصنوع من صفائح الكيفلار Kevlar لامتصاص الصدمة عند الهبوط

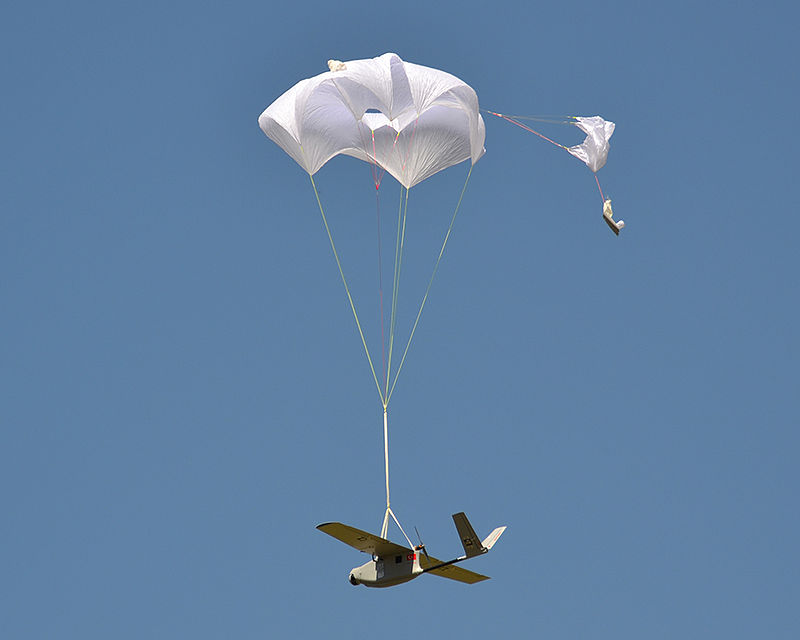

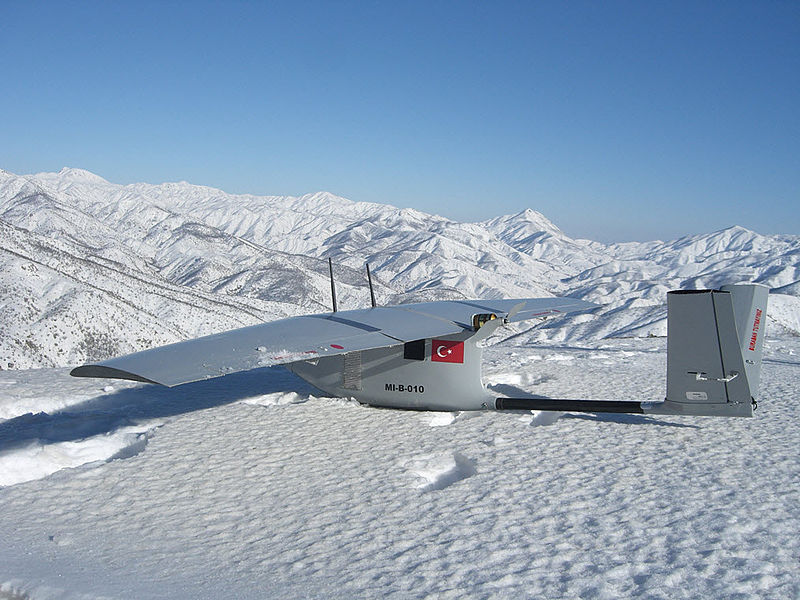

ــ يمكن الهبوط بها بواسطة المظلة أو على بطنها

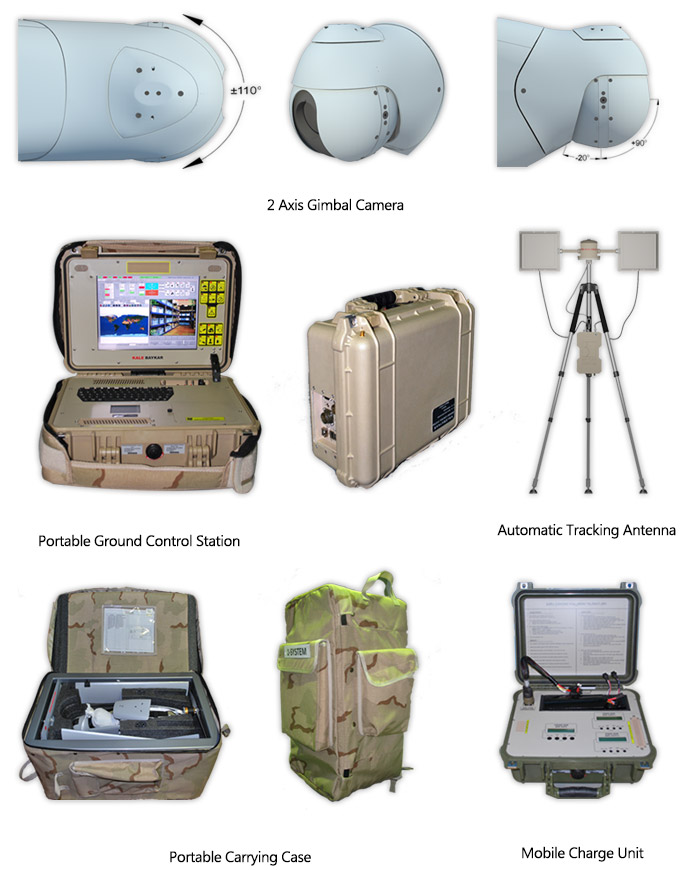

ــ مكونات نظام الطائرة :
1) الطائرة نفسها
2) محطة التحكم الأرضية GCS
3) هوائي للتـتبع التلقائي
4) وحدة شحن البطارية
ــ تم انتاج 200 طائرة منها ، وسجلت أكـثر من 100 ألف طلعة جوية = أي أكثر من 50 ألف ساعة طيران .
ــ المستخدمون : تركيا ، قـطر
* * *
