مختلف اصدرات منظومة البوك ,حقائق و معلومات

[ALGERIAN SU57]



[ALGERIAN SU57]

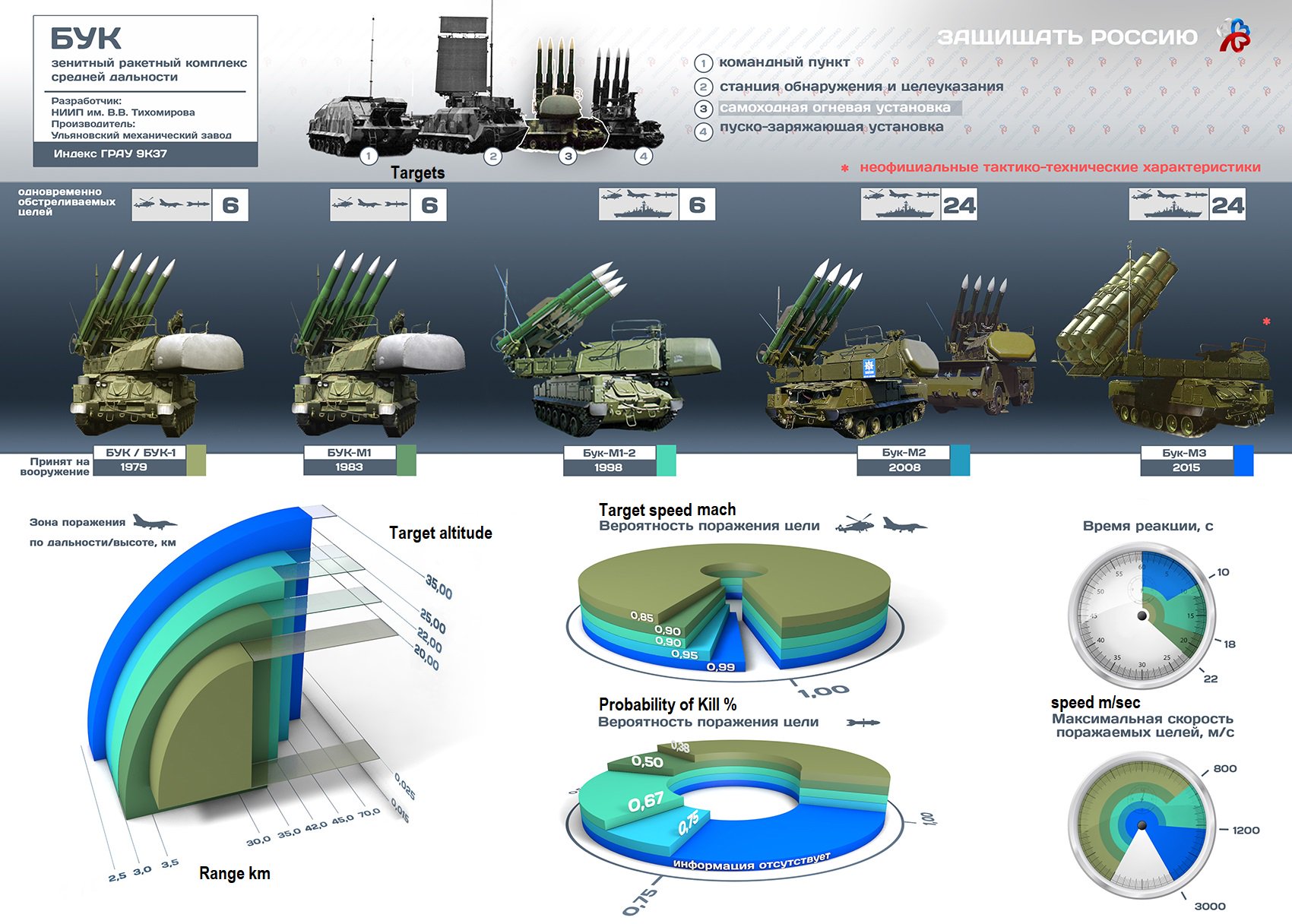

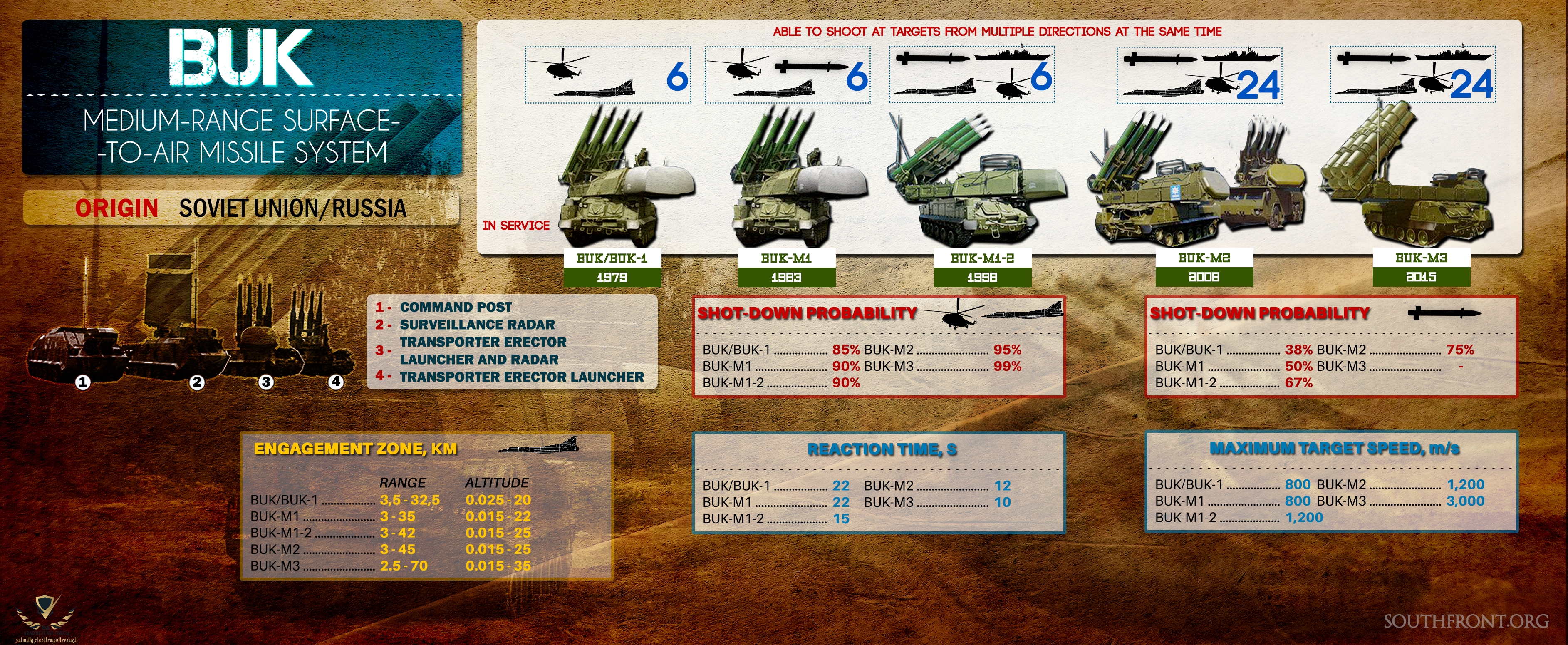

BUK M1
اقصى ارتفاع للهدف 22 كيلومتر
اقصى سرعة للهدف 1100 متر على الثانية
احتمالية الاصابة 50 بالمئة
BUK M1-2
قصى ارتفاع للهدف 25 كيلومتر
اقصى سرعة للهدف 1100 متر على الثانية
احتمالية الاصابة 67 بالمئة
BUK M2
اقصى ارتفاع للهدف 25 كيلومتر
اقصى سرعة للهدف 1163 متر على الثانية
احتمالية الاصابة 75 بالمئة
BUK M3
اقصى ارتفاع للهدف 35 كيلومتر
اقصى سرعة للهدف 1212 متر على الثانية
احتمالية الاصابة 100 بالمئة !



[Saudi Star]

يا ليت تعلمنا وش الإصدارات اللي عند اخواننا المصريين لان هذا اللي يهمنا كسعوديين في هذا الموضوع هو اخواننا بمصر لانهم يملكونه



[ALGERIAN SU57]

يا ليت تعلمنا وش الإصدارات اللي عند اخواننا المصريين لان هذا اللي يهمنا كسعوديين في هذا الموضوع هو اخواننا بمصر لانهم يملكونه

اترك الاجابة للمصريين



[soly]



[Saudi Star]

اترك الاجابة للمصريين

الله يسعدهم



[DAGGER]



[soly]

يا ليت تعلمنا وش الإصدارات اللي عند اخواننا المصريين لان هذا اللي يهمنا كسعوديين في هذا الموضوع هو اخواننا بمصر لانهم يملكونه

بوك ام 1و2

​



[Saudi Star]

بوك ام 1و2

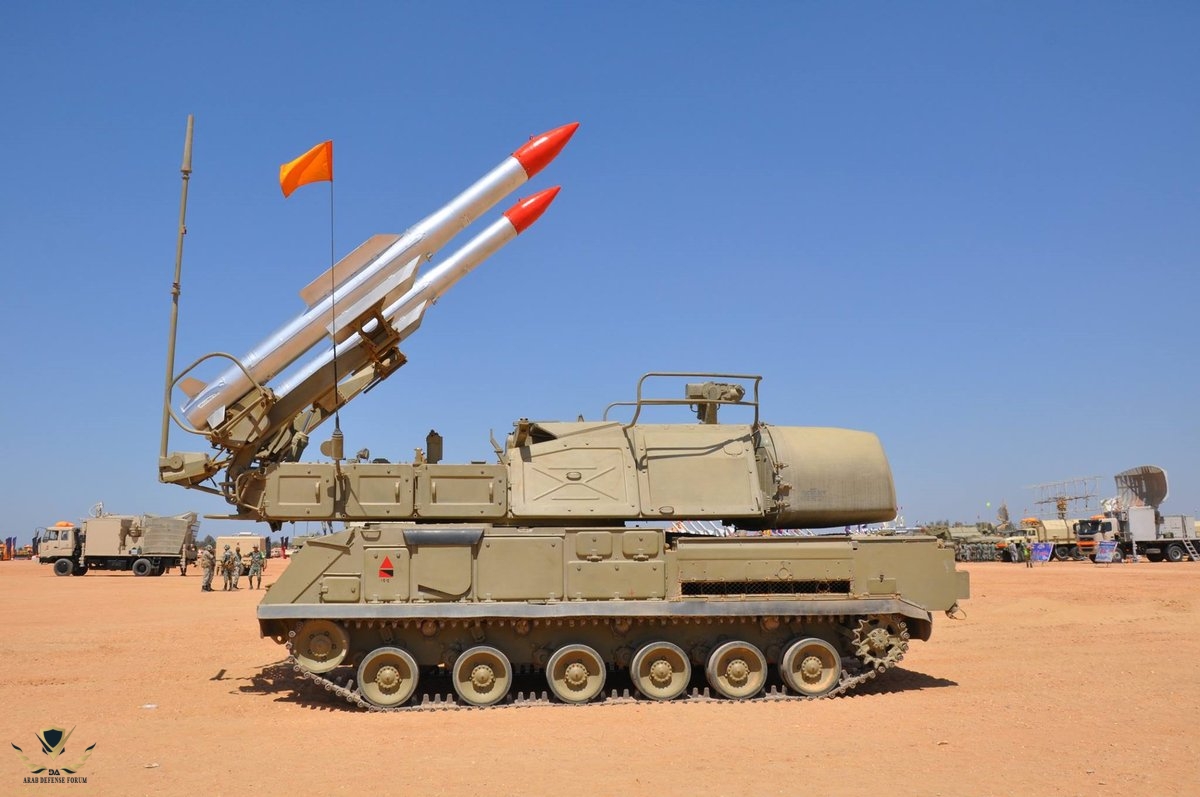

مشاهدة المرفق 143075

مشاهدة المرفق 143076​

ماشاء الله تبارك الله الله يحفظ ويوفق من يشغلها لحماية اخواننا المصريين



[ALGERIAN SU57]

احدث نسخة مصرية هي BUK M1-2 او BUK M2 ؟



[abo alqasem]

يا ليت تعلمنا وش الإصدارات اللي عند اخواننا المصريين لان هذا اللي يهمنا كسعوديين في هذا الموضوع هو اخواننا بمصر لانهم يملكونه

بوك ام 1و2

مشاهدة المرفق 143075

مشاهدة المرفق 143076​

الدفاع الجوى المصرى يمتلك

(1) BUK-M1-2 ( وليس BUK-M1 )

(2) BUK-M2E



[abo alqasem]

احدث نسخة مصرية هي BUK M1-2 او BUK M2 ؟

BUK-M2E



[Saudi Star]

الدفاع الجوى المصرى يمتلك

(1) BUK-M1-2 ( وليس BUK-M1 )

(2) BUK-M2E

الله يوفقهم ويحميهم يارب



[ALGERIAN SU57]

هل صحيح ان ال BUK M3 اصبحت المدرعه الحاملة للصواريخ تحمل ضعف العدد من الصواريخ ويكون هناك مدرعتين حاملة للصواريخ وترتبط بمدرعه ثالثة تنير الهدف ’وهل صحيح النجاحات التى نسمع عن البوك انه يعترض الصواريخ وهنا لا اتكلم عن الصواريخ الجوالة فهى بطئية لحد ان الاسلحة الرشاشة ممكن تسقطها عند كشفها ولكن اتكلم عن الصواريخ الباليستية والايرو باليستية ؟ ولماذا برائيك لم تنجح البوك باصداراتها المختلفة بالاضافه لمنظومة ال S400 باسقاط جميع الصواريخ الجوالة رغم مرورها فوق القواعد التى يخدم بها الروس بسوريا ؟ هل السبب الشبحية او المناورة على ارتفاعات منخفضه للصواريخ الجوالة ؟ ,وشكرا مقدما.

البوك ام 3 صارت العربة تحمل 6 صواريخ داخل حاويا عكس الاصدارات السابقة تحما اربعة صواريخ مكشوفة
البطارية تحتوي 6 عربات قواذف وكل عربة تحمل ستة صواريخ و رادار اشتباك مدمج بالعربة

في حين رادار الكشف و المراقبة يكون محمولا على عربة منفصلة

البوك ام 3 منظومة متوسطة ضد صواريخ الكروز و الطائرات و صواريخ الراجمات التي لا تزيد سرعتها عن 1212 متر على الثانية
الدفاع الجويي السوري كان مهلهلا بمنظومات كشف قديمة لهذا فشل امام الضربات الاسرائيلية في صد كل الصواريخ
الاس 400 على حد علمي لم يستعمله الروس لحد الان



[TUT]

ينقصنا فقط البوك ام 3 لاكمال المجموعه
وان شاء الله قادم عن قريب



[الصيد الثمين]

منظومة بوك ام 3 مع مع منظومة انتي 2500 نظام دفاعي متكامل.



[abo alqasem]

البوك ام 3 صارت العربة تحمل 6 صواريخ داخل حاويا عكس الاصدارات السابقة تحما اربعة صواريخ مكشوفة
البطارية تحتوي 6 عربات قواذف وكل عربة تحمل ستة صواريخ و رادار اشتباك مدمج بالعربة

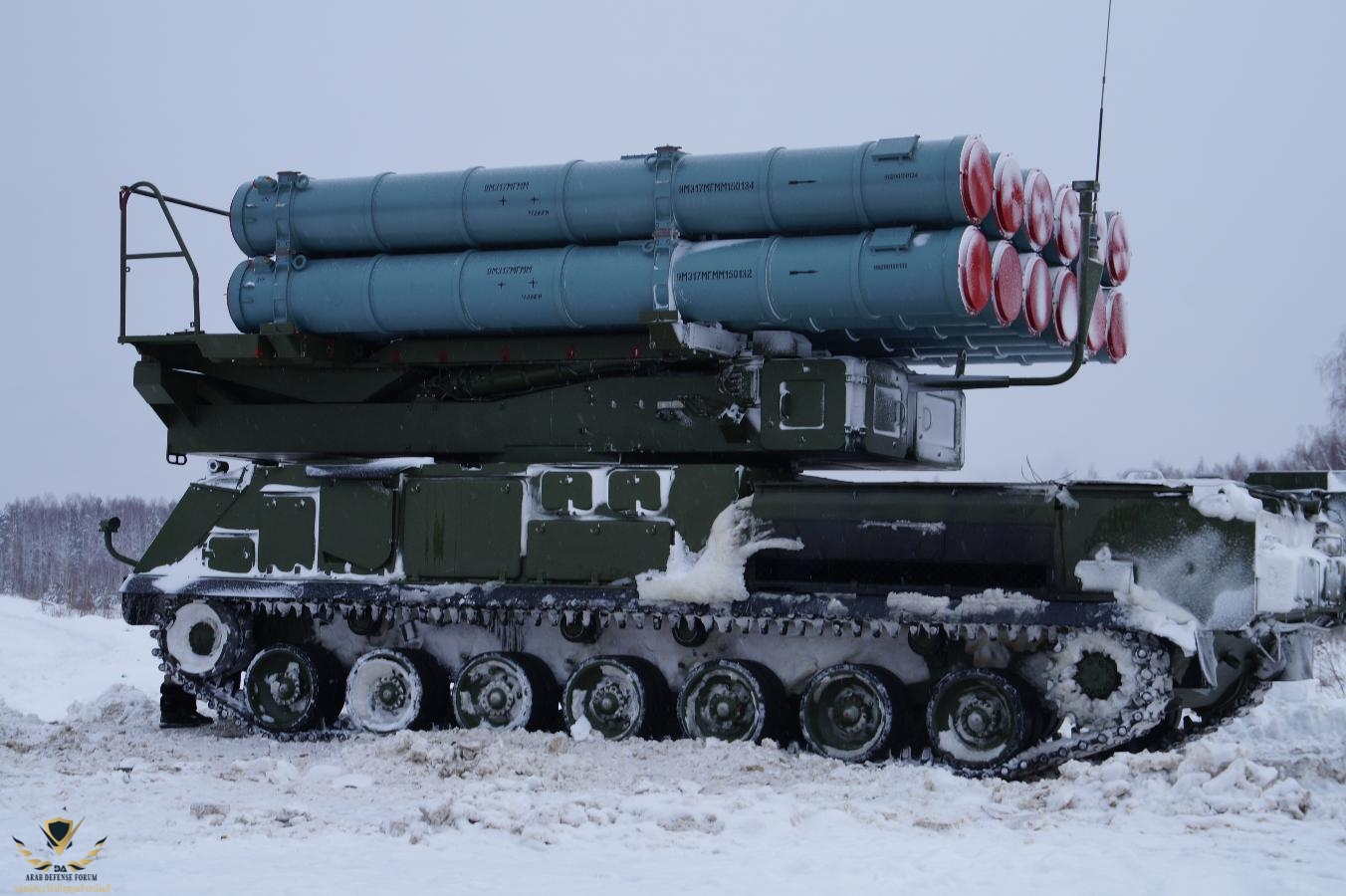

مشاهدة المرفق 143101
في حين رادار الكشف و المراقبة يكون محمولا على عربة منفصلة

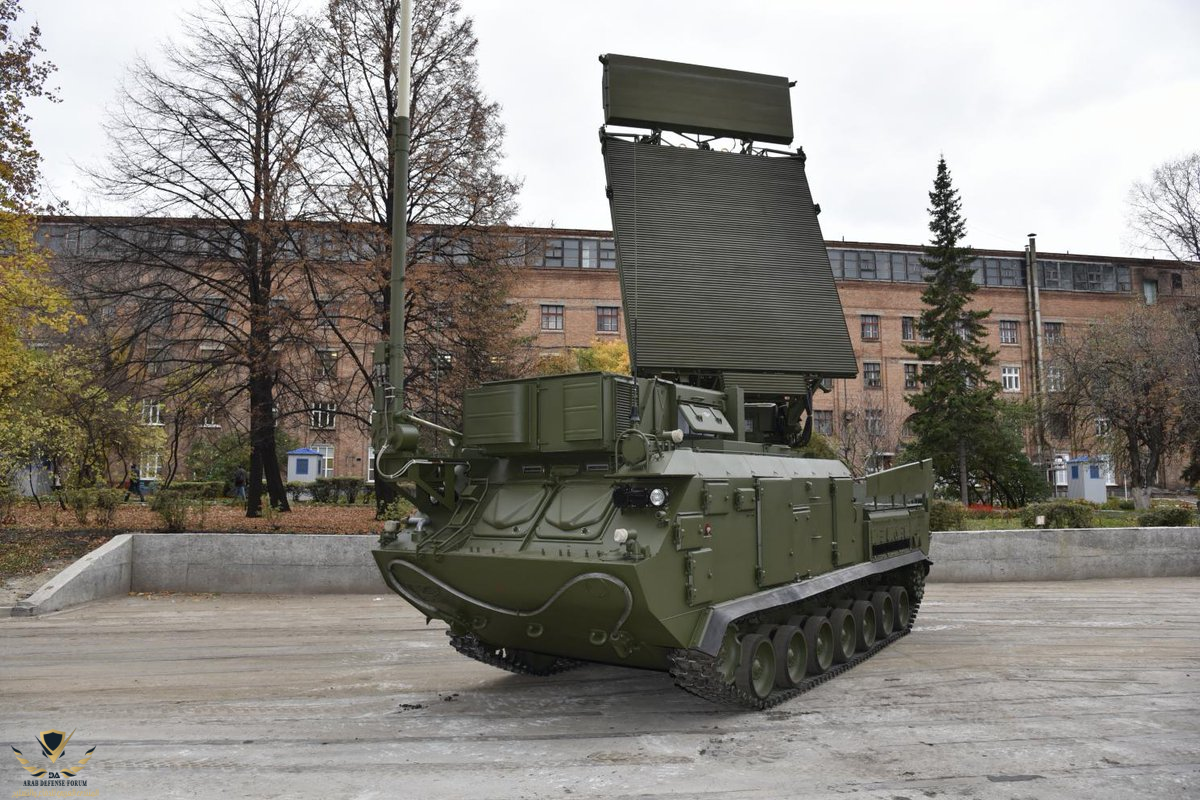

مشاهدة المرفق 143102

البوك ام 3 منظومة متوسطة ضد صواريخ الكروز و الطائرات و صواريخ الراجمات التي لا تزيد سرعتها عن 1212 متر على الثانية
الدفاع الجويي السوري كان مهلهلا بمنظومات كشف قديمة لهذا فشل امام الضربات الاسرائيلية في صد كل الصواريخ
الاس 400 على حد علمي لم يستعمله الروس لحد الان

البوك ام 3 لديه عربة أخرى تحمل 12 صاروخ



[abo alqasem]

ما نوع الرادار الكاشف وليس المتتبع وما مداه ’ويبث على اى الموجات

غير معلوم لكنه يشبه الرادار الخاص بنظام BUK-M2

وهو الرادار 9S18M1-3E Snow Drift ذاتي الحركة، يختص بمهام الإنذار المبكر والمسح الجوي ورصد وتتبع مُختلف الأهداف الجوية في زاوية 360°، ويستخدم حزم الشعاع القلمي الرفيع المُوجه إلكترونيا Electronically Steered Pencil Beam لتحقيق أقصى دقة ممكنة في أعمال الرصد والتتبع، كما يستخدم أساليب القفز والمراوغة الترددية Frequency Agility / Hopping لمقاومة أعمال الإعاقة والشوشرة الإلكترونية المختلفة.

يبلغ المدى الأقصى للرادار 150 كم ويستطيع تتبع 50 هدفاً مع توفير تحديد دقيق لـ6 اهداف منها، ويمكنه رصد طائرة مقاتلة تطير على ارتفاع 100 متر من مسافة 35 كم



[abo alqasem]

نظام الدفاع الجوي متوسط المدى Buk-M2E العامل بقوات الدفاع الجوي المصري
____________________________________________________________________

يُعد الـBuk M2E النسخة التصديرية من نظام الدفاع الجوي الروسي متوسط المدى Buk-M2 او SA-17 Grizzly والمُطور من النظام Buk-M1-2 حيث بدأ تطويره منذ عام 1988 ودخل الخدمة رسميا عام 2008 لدى الجيش الروسي، في حين ان النظام Buk-M1-2 دخل الخدمة عام 1998. ويتم إنتاج هذا النظام من قبل شركة " ألماز أنتي Almaz Antey " الرائدة في مجال أنظمة الدفاع الجوي بمختلف أنواعها.

تم تصدير النظام إلى كل من مصر وسوريا والجزائر وفنزويلا.

يُعتبر نظام Buk-M2 أفضل أنظمة الدفاع الجوي متوسطة المدى عالمياً حتى ظهور النظام الأحدث Buk-M3 الذي بدأ دخوله الخدمة منذ نهاية عام 2016 لدى قوات الدفاع الجوي الروسي، وأبدت مصر رغبتها في الحصول عليه.

يستطيع نظام Buk-M2E التصدي لكل مايلي :

- المقاتلات عالية المناورة.

- المروحيات.

- الصواريخ الجوالة.

- الصواريخ المُطلقة جوا.

- الصواريخ الباليستية التكتيكية.( المطلقة من مسافة 200 - 300 كم بحد أقصى )

- الذخائر الجوية عالية الدقة.

- المركبات الأرضية وسفن السطح.

يتميز النظام بقدرته على العمل في أكثر الظروف البيئية صعوبة وقسوة تصل درجات الحرارة به الى +50° او -50° وبنسبة رطوبة تصل الى 98%، حيث تحوي قمرات القيادة والعمل للأفراد، أنظمة تكييف للهواء وأنظمة للتدفئة.

* مكوّنات البطارية الرئيسية :
____________________

- مركبة 9S510E المُجنزرة للقيادة والسيطرة.

صورة للمركبة :

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل

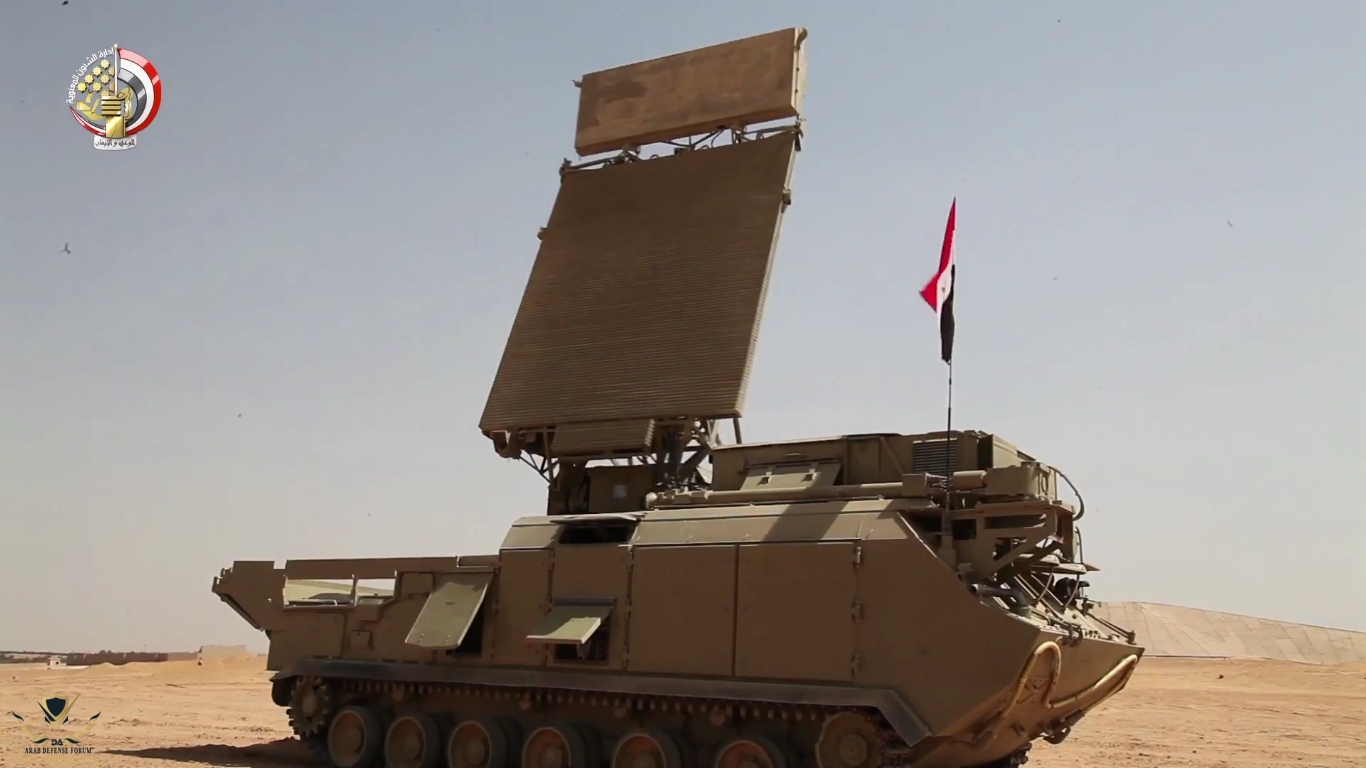

- منظومة الرادار المُجنزر ذاتي الحركة 9S18M1-3E الخاص بالمسح الجوي وكشف وتتبع الأهداف.

صورة للرادار :

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل

- عدد 1 - 6 ( حسب الطلب ) مركبة 9A317E مُجنزرة قاذفة للصواريخ وتحمل 4 صواريخ أرض-جو طراز 9M317 جاهزة للإطلاق، ومُزوّدة ايضا برادار 9S36E لإنارة الأهداف وتوجيه الصواريخ.

صورة للمركبة ويظهر الرادار في مقدمة برجها المتحرك والصواريخ محمولة أعلى البرج :

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل

- عدد 1 - 12 ( حسب الطلب ) مركبة 9A316E مُجنزرة مُلقّمة وقاذفة Loader / Launcher للصواريخ مزود بقاذف يحوي 4 صواريخ أرض-جو طراز 9M317 بالإضافة لأربعة صواريخ اخرى احتياطية من نفس النوع.

صورة للمركبة :

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل

* قدرات الرصد :
________________

- الرادار 9S18M1-3E Snow Drift ذاتي الحركة، يختص بمهام الإنذار المبكر والمسح الجوي ورصد وتتبع مُختلف الأهداف الجوية في زاوية 360°، ويستخدم حزم الشعاع القلمي الرفيع المُوجه إلكترونيا Electronically Steered Pencil Beam لتحقيق أقصى دقة ممكنة في أعمال الرصد والتتبع، كما يستخدم أساليب القفز والمراوغة الترددية Frequency Agility / Hopping لمقاومة أعمال الإعاقة والشوشرة الإلكترونية المختلفة.

يبلغ المدى الأقصى للرادار 150 كم ويستطيع تتبع 50 هدفاً مع توفير تحديد دقيق لـ6 اهداف منها، ويمكنه رصد طائرة مقاتلة تطير على ارتفاع 100 متر من مسافة 35 كم. وهو يعتمد أيضا على الإحداثيات المُستلمة من محطات الإنذار المبكر كمحطة رادار P-18 Spoon Rest.

- الرادار 9S36E المسؤول عن إنارة الأهداف وتوجيه الصواريخ، وهو يتميز بكونه ذات مصفوفة مسح إلكتروني سلبي Passive Electronically Scanned Array PESA ويمكنه رصد هدف مقطه الراداري 2 متر² من مسافة 120 كم و1 متر² من مسافة 100 كم وعلى ارتفاع 3 كم، بالإضافة إلى قدرته على رصد هدف طائر على ارتفاع 10 - 15 متر من مسافة 35 كم.ويمكنه رصد 10 اهداف والاشتباك مع 4 أهداف في وقت واحد.

- المركبات القاذفة للصواريخ مُزودة بمنظومة رصد كهروبصري / حراري Electro-Optic / Infrared ذات قناة تصوير نهارية واخرى ليلية لضمان اعمال الرصد والتتبع السلبي على مدار الـ24 ساعة في حال التعرض للتشويش الإلكتروني عالي الكثافة ضد الرادارات او في حال تنفيذ الكمائن الجوية ضد الطاترات المقاتلة والتي تتضمن الصمت الراداري التام.

* قدرات الصواريخ :
________________

- الصاروخ 9M317 يزن 710 كج ويمتلك رأساً حربيا مُتشظياً يزن 70 كج، مع صاعق تقاربي Proximity Fuse لتدمير الهدف بالاعتماد على موجة التفجير المُتشظية، ويمتلك باحثا راداريا شبه نشط Semi-Active Radar Seeker يعتمد على توجيه الرادار الأرضي بالإضافة إلى نظام تصحيح التوجيه بالقصور الذاتي Inertial Correction Control System بالاستفادة من اسلوب الاستهداف بالملاحة النسبة Proportional Navigation ( قانون ملاحي يُستخدم بشكل او بآخر في معظم الصواريخ المضادة للأهداف الجوية ويتم تطبيقه على الأجسام التي تكون على مسار إلتقائي تصادمي Collision Course ) وذلك لضمان دقة إصابة الهدف.

- السرعة القصوى للصاروخ : 4 ماخ ( 4880 كم / ساعة )

- مدى الاشتباك ضد الطائرات : 3 : 45 كم

- ارتفاع الاشتباك : 15 متر : 25 كم

- مدى الاشتباك ضد الصواريخ الباليستية التكتيكية : 20 كم

- مدى الاشتباك ضد الصواريخ الجوالة المطلقة جوا : 20 كم

- أقصى سرعة للأهداف الجوية المناورة يمكن للصاروخ أن يتعامل معها : 830 متر / ث

- أقصى سرعة للصواريخ الباليستية التكتيكية يمكن للصاروخ التعامل معها : 1200 متر / ث

- نسبة الاصابة ضد الطائرات المقاتلة والمروحيات للصاروخ الواحد : 90 - 95%

- نسبة الاصابة ضد الصواريخ الباليستية التكتيكية للصاروخ الواحد : 60 - 70%

- نسبة الاصابة ضد الصواريخ الجوالة للصاروخ الواحد : 70 - 80%

* قدرات التتبع والاشتباك والحركية :
________________________

- عدد الأهداف التي يمكن للبطارية الاشتباك معها في آن واحد : 24 هدف

- متوسط سرعة رد الفعل للمنظومة : 11 ثانية

- سرعة تنصيب وحزم البطارية : 5 دقائق للتموضع أو الانسحاب من الموقع و12 دقيقة في حال فتح وتشغيل الرادار ذاتي الحركة.

- سرعة المركبات : 65 كم / س على الطرق الممهدة و45 كم / س على الطرق الوعرة.

- مدى المركبات دون الحاجة للتزود بالوقود : 500 كم.

- أقصى ارتفاع يمكن للمنظومة أن تعمل عليه : 3000 متر فوق مستوى سطح البحر.

- أقصى سرعة للرياح يمكن للمنظومة العمل وسطها : 30 متر / ث.

______________________________________

Thunderbolt

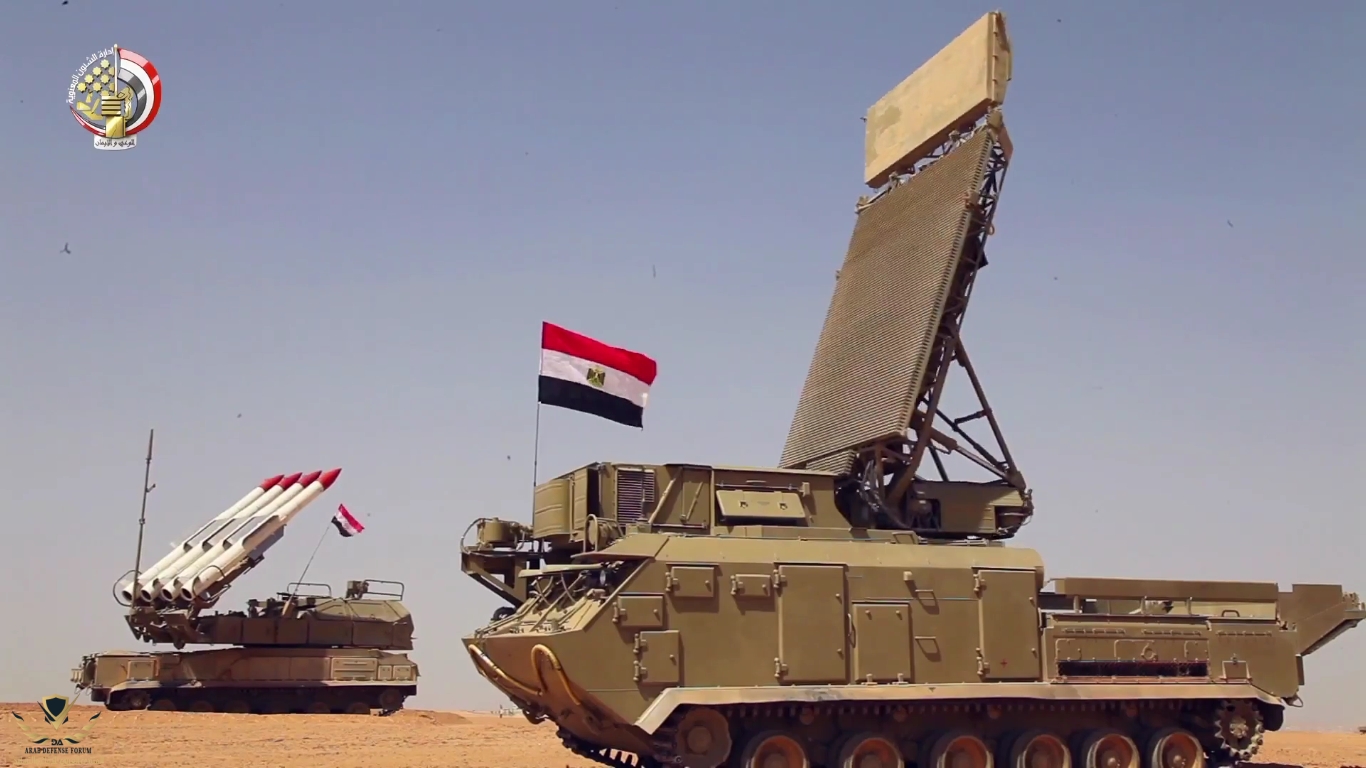

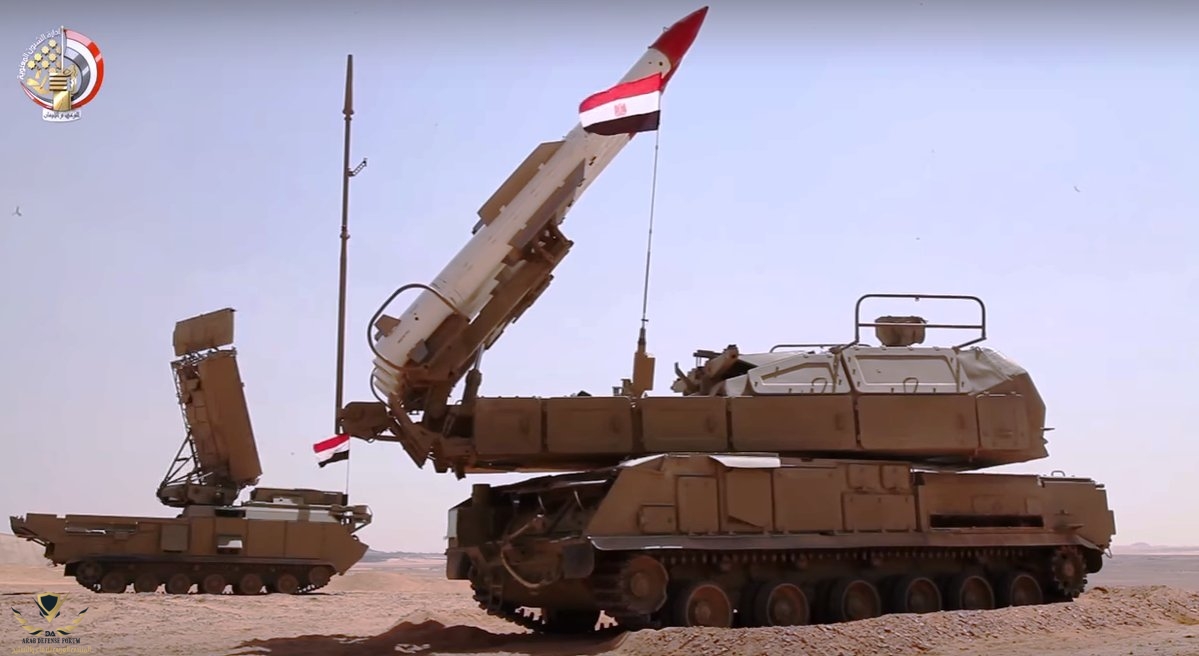

صور نظام Buk-M2E لدى قوات الدفاع الجوى المصرى



[ALGERIAN SU57]

البوك ام 3 لديه عربة أخرى تحمل 12 صاروخ

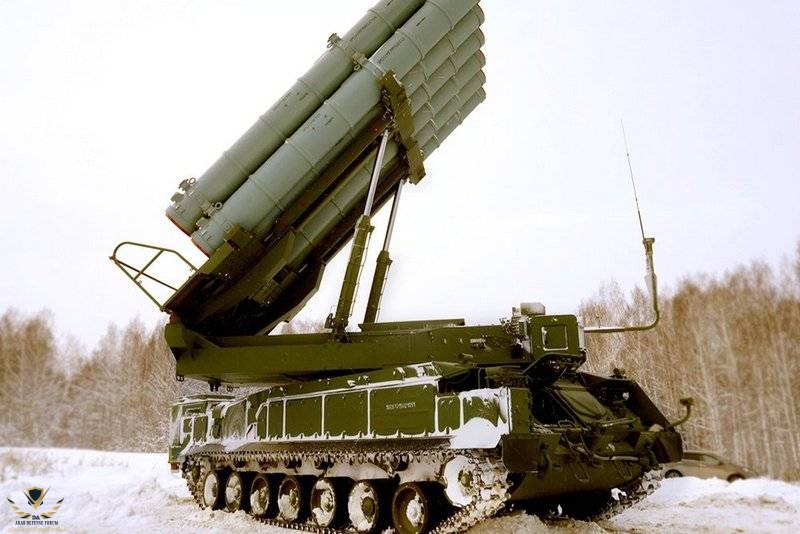

مشاهدة المرفق 143103مشاهدة المرفق 143104

هذه النسخة في رايي كانت مجرد نموذج
لم نرها معروضة للتصدير او في الخدمة لدى الجيش الروسي
