المدفع الصيني المتحرك SH-11

فادي الشام

خـــــبراء المنتـــــدى
إنضم
11 سبتمبر 2016
المشاركات
18,172
التفاعل
65,085 62 0
الدولة
Syrian Arab Republic (Syria)

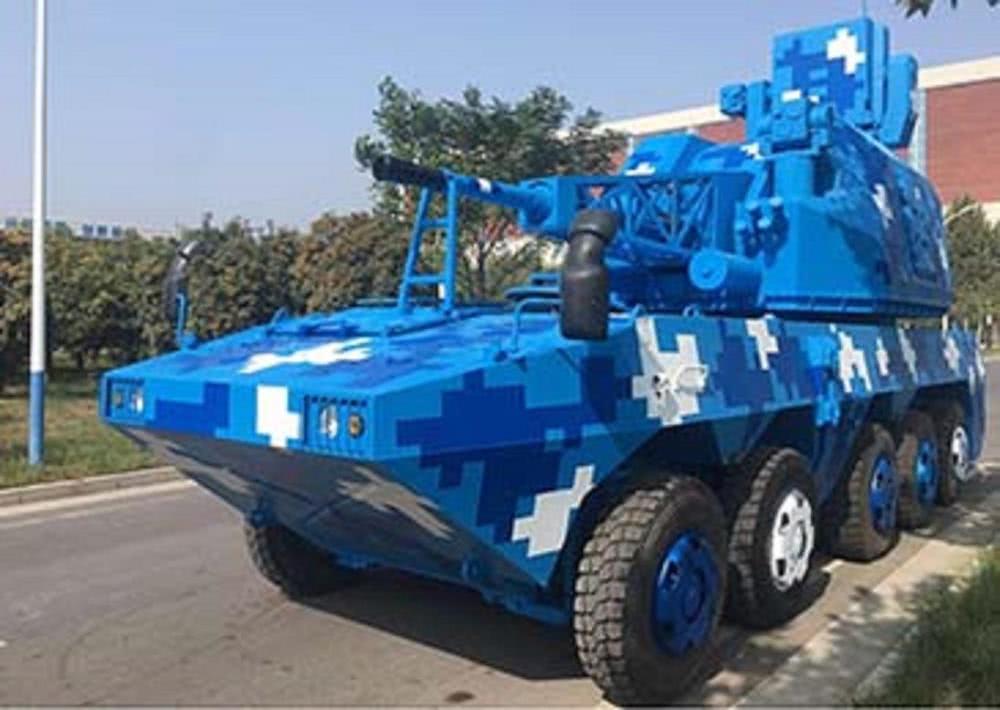

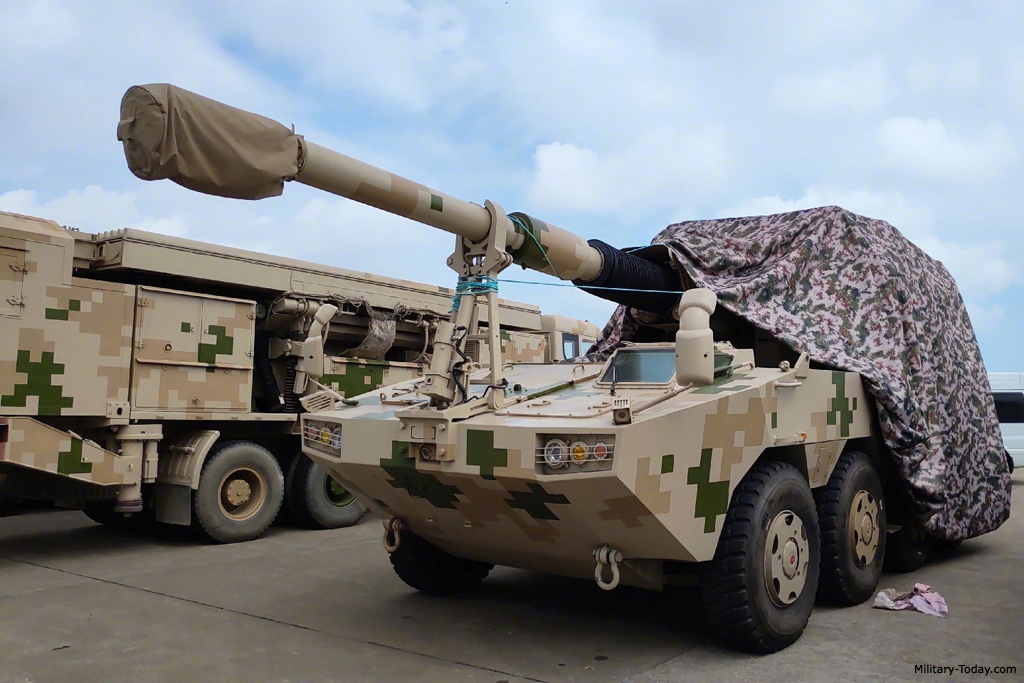

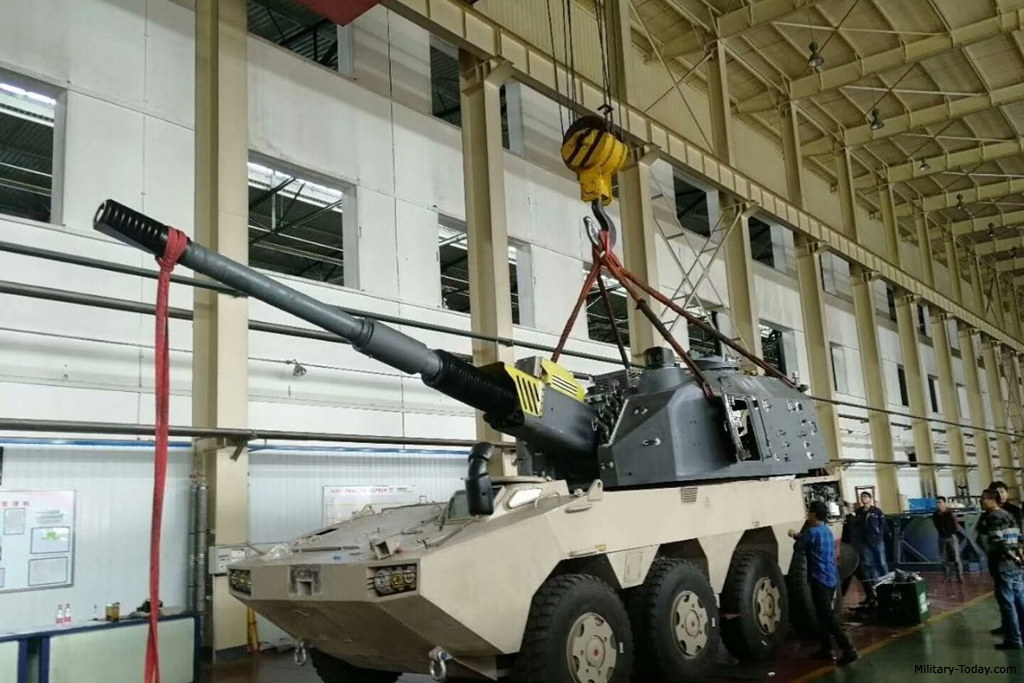

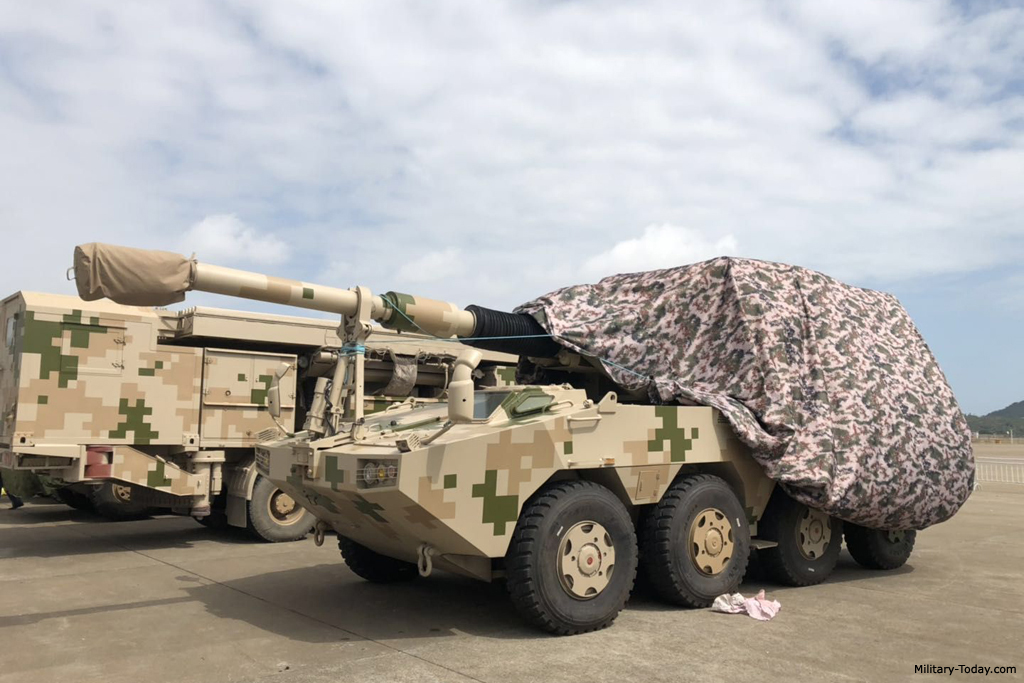

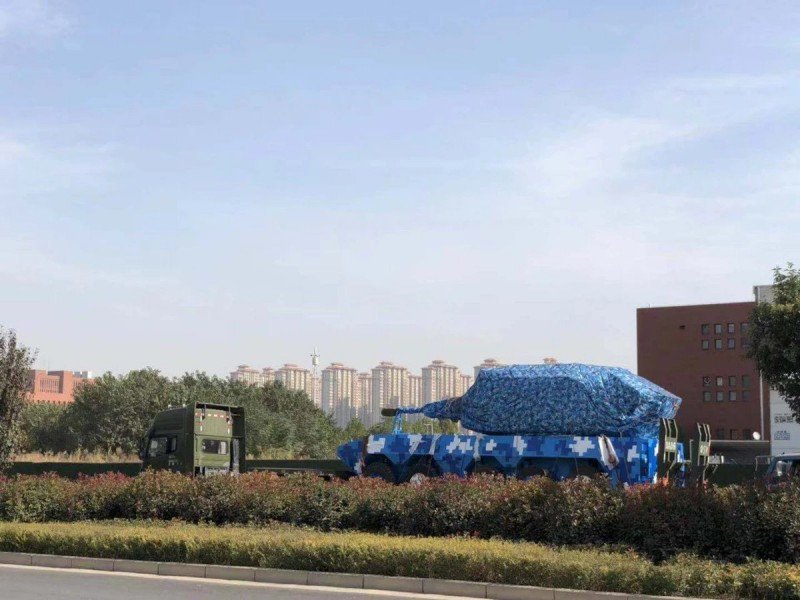

SH-11 - self-propelled howitzer

هاوتزر مدولب جديد 2018

China_Defense_industry_unveils_new_SH11_155mm_8x8_self-propelled_howitzer_925_001.jpg


من المثير للاهتمام أن هناك فقط بعض أنظمة المدفعية ذات العيار العالي المماثلة في العالم
التي تعتمد على هيكل مدرع بعجلات




الوزن 36 طن
الطول 10 م
العرض 3 م
الارتفاع 3.5 م


طاقم مكون من 3 أفراد

المحرك ديزل 440 حصان
السرعة 90 كم / سا
المدى 900 كم


نظام تحميل ذخيرة أوتوماتيكية بالكامل
معدل اطلاق النار 5 قذائف / د




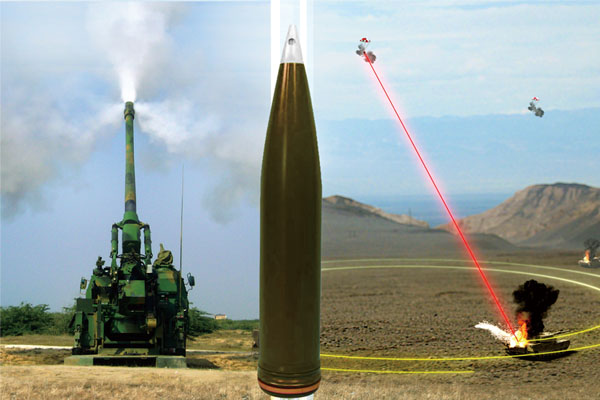

يستخدم ذخائر ذكية موجهة بدقة مثل المقذوفات الموجهة بالليزر GP155 & GP155G
مدى الرمي 40 كم
وزن القذيفة 46.7 كغ






مدفع رئيسي عيار 155ملم + مدفع رشاش 7.62 ملم



البرج مجهز بأحدث جيل من البصريات يتضمن رؤية بانورامية 360 درجة

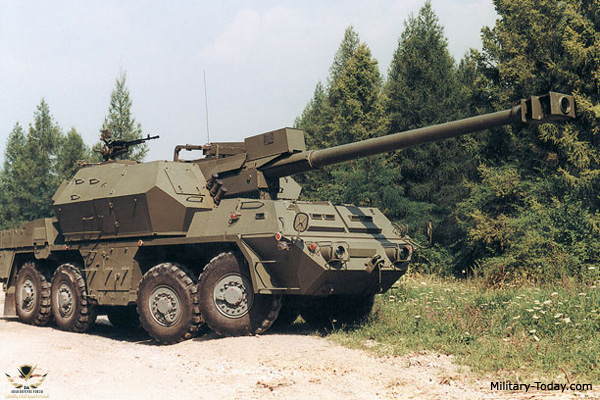

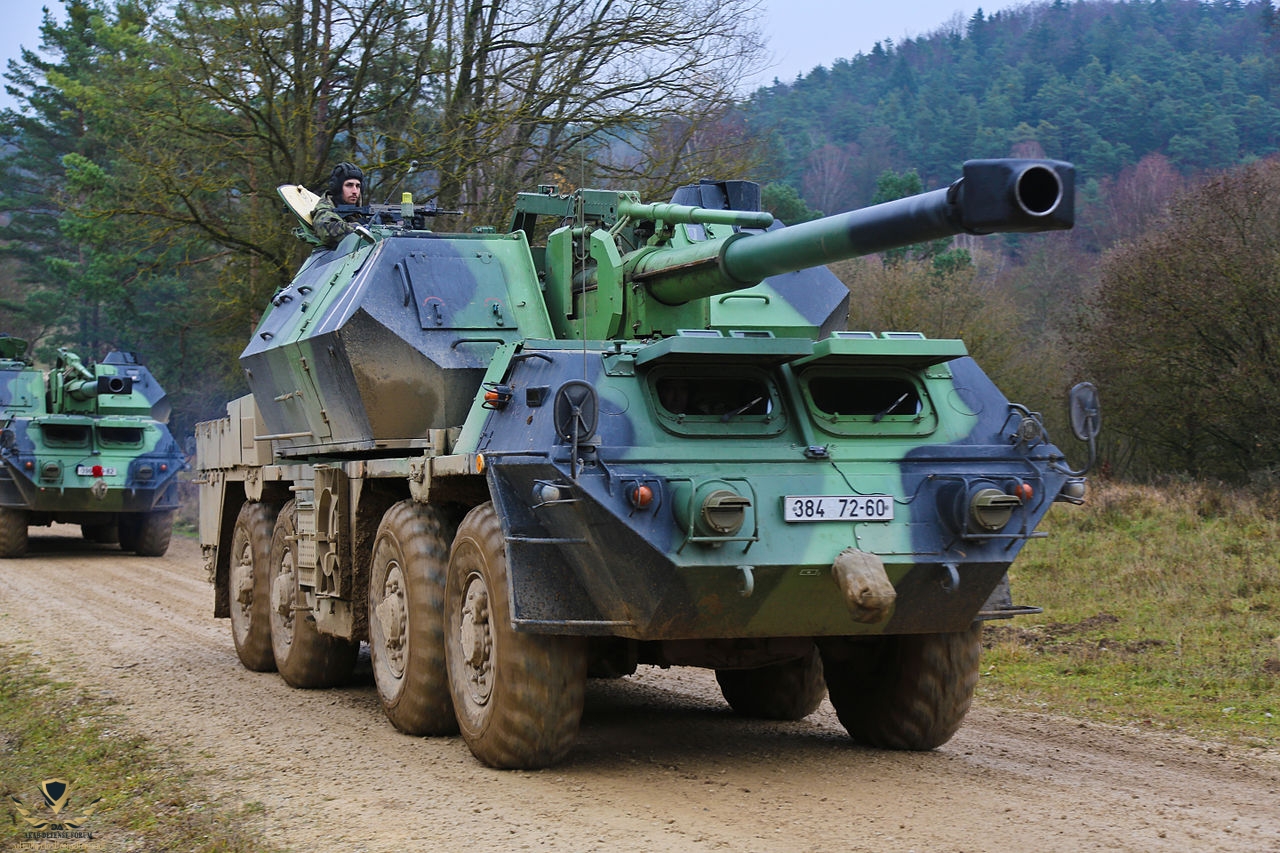

يظل الدانا التشيكي افضل في التصميم


المرفقات

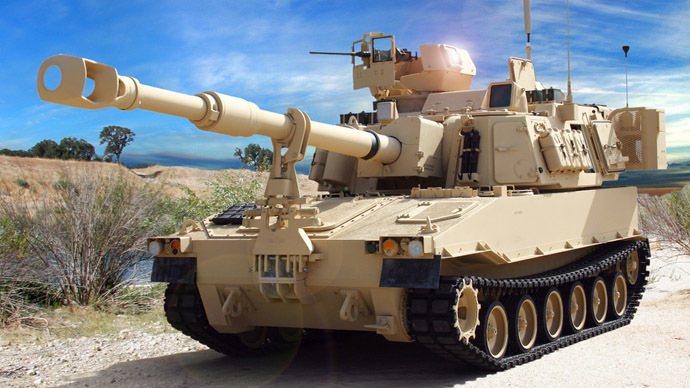

  • 131121-A-KH850-004_(11045794563).jpg
    304.2 KB · المشاهدات: 133
التشيكي افضل بتوزيع الوزن و الاسرع في الاطلاق و اخلاء موقعه
لا ينافسه اي من السابقين

هل المجنزرات افضل لحمل برج مدفع 155 ملم أم المدولبات

اذا اخذنا في الحسبان وزن الالية 35 طن فما فوق
و فرق السرعة و القدرة على المناورة و الهرب
و ارتداد و قوة المدفع من عيار 155 ملم







هل المجنزرات افضل لحمل برج مدفع 155 ملم أم المدولبات

اذا اخذنا في الحسبان وزن الالية 35 طن فما فوق
و فرق السرعة و القدرة على المناورة و الهرب
و ارتداد و قوة المدفع من عيار 155 ملم






افضل المجنزرات بصراحة صالحة لكل الطرق

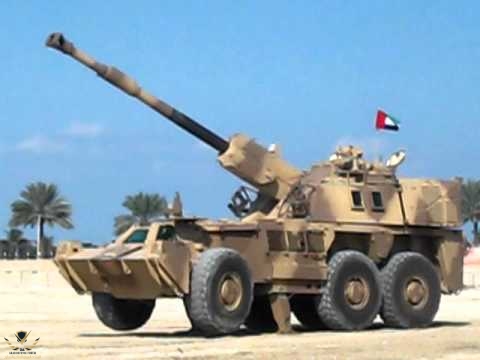

الجنوب إفريقي يكون مستعدا للإطلاق في 60 ثانية.
والمغادرة خلال 30 ثانية بعد الرماية .

مدى التشيكي في الرماية 20كم فقط !!!!
مدى g6 يصل إلى 57كم وحتى 70كم .

بخصوص توزيع الوزن ليس لأن التشيكيين وضعوا المدفع في المنتصف أصبح المدفع الجنوب افريقي غير موزع الوزن بشكل صحيح
المدفع الإفريقي أثبت حركيته العالية في صحراء وجبال الإمارات وعمان بقوة محرك 525hp ومدى 700كم .

كما أنه combat proven وسجله مشرف في اليمن

التدريع يميل اصالح الإفريقي

معدل الإطلاق لكلاهما 5 طلقات في الدقيقة

هل المجنزرات افضل لحمل برج مدفع 155 ملم أم المدولبات

اذا اخذنا في الحسبان وزن الالية 35 طن فما فوق
و فرق السرعة و القدرة على المناورة و الهرب
و ارتداد و قوة المدفع من عيار 155 ملم


السر في ذلك يعود لأنظمة كبح الإرتداد recoil mechanism !! فأحد وسائل كبح الإرتداد تكون باللجوء لنظام الارتداد الناعم/السلس soft recoil الذي خفض لحد كبير من قوة الشد أو الجر على مرتكز الدوران، مما أتاح إمكانية تركيب مدافع بقطر أكبر على هياكل عربات بوزن أقل مما هو متطلب عادة. لقد أمكن تحقيق هذا الإنجاز عن طريق إطالة شوط الارتداد recoil stroke خلال عملية إطلاق النار من السلاح. مبدأ عمل نظام الارتداد الناعم يختلف عن مبدأ عمل الارتداد التقليدي في تسلسل حركة أجزاء الارتداد recoiling parts-motion. ففي آلية الارتداد التقليدي نجد أن زخم إطلاق النار يحول مباشرة إلى أجزاء الارتداد التي تكون في وضع السكون قبل إطلاق القذيفة. بعد ذلك، الزخم momentum أو حركة الاندفاع سوف تستوعب ويستحوذ عليها من قبل آلية الارتداد التي تحولها إلى كتلة العربة. في آلية الارتداد الناعم نجد أن نصف زخم القذيفة تقريباً ينقل إلى أجزاء الارتداد وذلك بتعجيل ودفع هذه الأجزاء للأمام باتجاه موضع خروج المقذوف قبل عملية إطلاق النار.

وسيلة أخرى لكبح الإرتداد تكون باستخدام كابح الفوهة muzzle brake. هذا التجهيز بشكله البسيط هو عبارة عن أداة لتخفيض الارتداد بواسطة حرف deflect غازات الدافع المتدفقة من فوهة سبطانة السلاح أثناء عملية الإطلاق. فمن المعروف أن المدفع ينجز نصف طاقة ارتداده النهائية عندما يترك المقذوف فوهة السلاح، النصف المتبقي من طاقة الارتداد مكتسب عن طريق التدفق السريع للغازات خلال الفوهة. بدلاً من ذلك، يمكن باستخدام كابحات الفوهة حرف ما نسبته 30-40% (وذلك على حسب النوع المستخدم ويمكن أن تبلغ هذه النسبة نحو 50% في الأنواع الأحدث) من الغازات المتدفقة لجهة جانبي الفوهة أو في اتجاه مضاد opposite direction لمحور الارتداد، بحيث تولد هذه دفع أمامي forward thrust تبطل معه الكثير من حركة ارتداد المدفع.

هل تربطه علاقة بالمدفع السلوفاكي Zuzana ؟

الدانا و الاوندافا و الزوزانا علي نفس الاساس لمنظومة دانا مع تحديثات لكل من اوندافا و زوزانا

التعديل الأخير:
الجنوب إفريقي يكون مستعدا للإطلاق في 60 ثانية.
والمغادرة خلال 30 ثانية بعد الرماية .

مدى التشيكي في الرماية 20كم فقط !!!!
مدى g6 يصل إلى 57كم وحتى 70كم .

بخصوص توزيع الوزن ليس لأن التشيكيين وضعوا المدفع في المنتصف أصبح المدفع الجنوب افريقي غير موزع الوزن بشكل صحيح
المدفع الإفريقي أثبت حركيته العالية في صحراء وجبال الإمارات وعمان بقوة محرك 525hp ومدى 700كم .

كما أنه combat proven وسجله مشرف في اليمن

التدريع يميل اصالح الإفريقي

معدل الإطلاق لكلاهما 5 طلقات في الدقيقة


الارقام اخي الكريم لا تؤخذ كما هي بل بمعادلتها جميعا
مثلا ذكرت رقم الاستعداد للاطلاق و هو 60 ثانية و المغادرة ب30 ثانية اخري , و هذا دقيق للرماية الاولي فقط لكن عند تعديل اوضاع النيران ستجد تضاعف لهذا الوقت كون التصميم لا يسمح باطلاقات علي 360 من محور النظام, بمعني انه قد يستغرق التشيكي مثلا نفس الوقت اللذي تطلبه من للرمية الاولي لكن مع الجنوب افريقي , ستجد الوقت قد تضاعف مع الحاجة لتعديل الرماية

التشيكي يملك تلك الميزة لذلك ستجد الحفاظ علي الاستعدادية العالية لدي التشيكي افضل بشكل ملحوظ من نظيره الجنوب افريقي مع التقدير الكامل للاخير, لكن يظل التصميم التشيكي افضل و بوضوح

اما عن المدي ( مع عدم ذكري لتلك النقطة ) فالجنوب افريقي يحققة من خلال ذخائر الextended range full-bore munitions ERFB هي قدرة بالامكان توفيقها مع اي نظام
