بسم الله الرحمن الرحيم
.................................
مقدمة

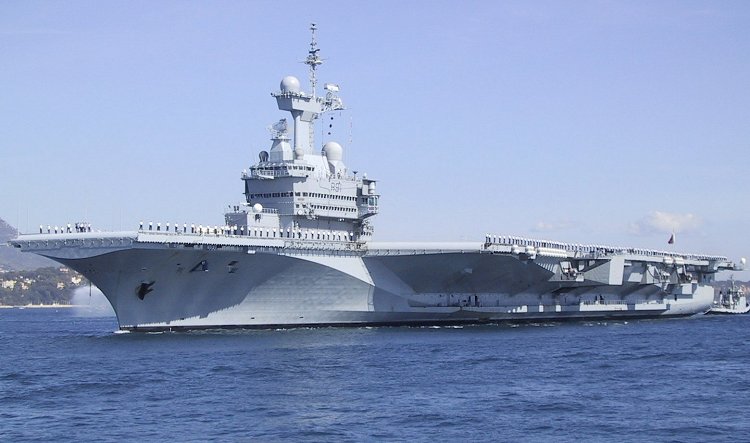

بنيت حاملة الطائرات الفرنسية ذات قوة الدفع النووية Charles De Gaulle في الحوض الجاف DCN Brest في بريطانيا وبدأ البناء عام 1994 ودخلت الخدمة مع القوات البحرية الفرنسية في أبريل 2001 بعد أن خضعت لتجارب ميدانية بحرية خلال عام 1999 التي كان من نتيجتها إطالة سطح الهبوط والإقلاع بمسافة 4.4 م لاستيعاب إقلاع وهبوط الطائرة E-2C.
شاركت الحاملة في مناورات بحرية في البحر الأبيض المتوسط في يوليه 2001 وفي ديسمبر 2001 شاركت في عملية الحرية المستمرة Enduring Freedom من موقعها في الخليج العربي.
وعادت إلى ميناء Toulon في فرنسا في يوليه 2002 ويمكن أن تستوعب الحاملة 40 طائرة من النوع Rafale M ذات مدى العمل 3.340 كم و Super Etendard ذات المدى 1.682 كم وثلاث طائرات E-2C للإنذار المبكر ويمكن الحاملة استيعاب الطائرات العمودية من النوع Panter AS 566 أو NH- 90.
الشكل العام
ينحرف سطح الإقلاع الرئيسي عن محور الحاملة بزاوية 8.5 درجات والسطح مزود بمنجانيق من النوع USN 13 قادر على إطلاق طائرة كلّ دقيقة وطول مدرج الإقلاع 195م أمّا سطح الحاملة فتبلغ أبعاده الخارجية 260 × 64 م.
الحاملة مزودة بنظام تثبيت للتوازن من نوع SATRAP يحافظ على الاتزان الأفقي مما يتيح للحاملة العمل أثناء حالة البحر المضطربة مركز القيادة والسيطرة للحاملة مزود بنظام تحكم من النوع Senit يتيح إمكانية تتبع ألفَي هدف مختلفة في وقت واحد.
التسليح
وهي مزودة بنظام SAAM الصاروخي المضاد للطائرات للدفاع ضد الطائرات والصواريخ المعادية ويستخدم النظام صواريخ سطح/ جو من النوع Aster 15 ويستخدم هذا النظام الرادار متعدد المهام من النوع Arabel الذي يبلغ مدى كشفه 70 كم لهدف مساحة مقطعه الراداري 2م2.
تستخدم الحاملة نظامَين لإطلاق صواريخ سطح / جو من النوع Mistral ويتكون كلّ نظام من قاذف سداسي الخلايا ويبلغ مدى الصاروخ 4 كم وهي مزودة كذلك بثمانية مدافع عيار 20 مم من النوع Giat 20 F2 التي تطلق قذائف زنة 5.25 كجم ومعدل النيران 720 طلقة في الدقيقة ومدى الرماية 8 كم.
القوة المحركة
تستمد الحاملة طاقتها من مفاعلَين نوويَّين من النوع PWR Type KB المبرد بالماء المضغوط يوفران الطاقة اللازمة لمحركَين من النوع التوربيني يعملان بقوة البخار ويوفر المفاعل طاقة مستمرة لمدة خمس سنوات بدون إعادة شحن قلبه.
المواصفات العامة والفنية
الأبعاد الخارجية
الطول/ 261.5 م
طول سطح الإقلاع/ 261 م
عرض سطح الإقلاع/ 64 م
مساحة سطح الإقلاع / 12.000 م
عرض الحاملة عند خط الماء/ 31.5 م
أقصى غاطس/ 8.45 م
مساحة أرض حظيرة الطائرات/ 4070 م2
ارتفاع سقف حظيرة الطائرات/ 6.1 م
الحمولة الكاملة: 38.000 طن.
السرعة القصوى: 48.6 كم / س.
التسليح
أنظمة صواريخ سطح / جو: نظام SAAM أو نظام SADRAL
المدفعية / عدد8 مدفع عيار 20ملم من طراز Giat 20 F2.
المستشعرات
رادار البحث الجوي بعيد المدى/ DRBJ 11B يعمل في حيز الترددات E/F.
رادار البحث الجوي متوسط المدى/DRBV 26 D يعمل في حيز التردد D.
رادار البحث السطحي/ DRBV 15C Sea Tiger Mark 2 يعمل في الحيز الترددي E/F.
رادار الملاحة/ Racal 1229 يعمل في الحيز الترددي I.
رادار قيادة النيران/ Arabel يعمل في الحيز الترددي I / J.
الحرب الإلكترونية
نظام نشر الرقائق المعدنية والمشاعل الحرارية/ أربعة نظم ذات عشر خلايا.
نظام المعاونة الإلكترونية/ ARBR 21.
نظام خداع الطوربيد/ SLAT.
الطاقم
طاقم الحاملة/ 1150 فرداً
الطاقم الجوي/ 550 فرداً
طاقم المعاونة الجوية/ 50 فرداً
أماكن إيواء الأفراد/ تستوعب 1950 فرداً إضافة إلى 800 فرد من مشاة الأسطول لفترات قصيرة.
................................
تم بحمد الله
.................................
مقدمة
بنيت حاملة الطائرات الفرنسية ذات قوة الدفع النووية Charles De Gaulle في الحوض الجاف DCN Brest في بريطانيا وبدأ البناء عام 1994 ودخلت الخدمة مع القوات البحرية الفرنسية في أبريل 2001 بعد أن خضعت لتجارب ميدانية بحرية خلال عام 1999 التي كان من نتيجتها إطالة سطح الهبوط والإقلاع بمسافة 4.4 م لاستيعاب إقلاع وهبوط الطائرة E-2C.
شاركت الحاملة في مناورات بحرية في البحر الأبيض المتوسط في يوليه 2001 وفي ديسمبر 2001 شاركت في عملية الحرية المستمرة Enduring Freedom من موقعها في الخليج العربي.
وعادت إلى ميناء Toulon في فرنسا في يوليه 2002 ويمكن أن تستوعب الحاملة 40 طائرة من النوع Rafale M ذات مدى العمل 3.340 كم و Super Etendard ذات المدى 1.682 كم وثلاث طائرات E-2C للإنذار المبكر ويمكن الحاملة استيعاب الطائرات العمودية من النوع Panter AS 566 أو NH- 90.
الشكل العام
ينحرف سطح الإقلاع الرئيسي عن محور الحاملة بزاوية 8.5 درجات والسطح مزود بمنجانيق من النوع USN 13 قادر على إطلاق طائرة كلّ دقيقة وطول مدرج الإقلاع 195م أمّا سطح الحاملة فتبلغ أبعاده الخارجية 260 × 64 م.
الحاملة مزودة بنظام تثبيت للتوازن من نوع SATRAP يحافظ على الاتزان الأفقي مما يتيح للحاملة العمل أثناء حالة البحر المضطربة مركز القيادة والسيطرة للحاملة مزود بنظام تحكم من النوع Senit يتيح إمكانية تتبع ألفَي هدف مختلفة في وقت واحد.
التسليح
وهي مزودة بنظام SAAM الصاروخي المضاد للطائرات للدفاع ضد الطائرات والصواريخ المعادية ويستخدم النظام صواريخ سطح/ جو من النوع Aster 15 ويستخدم هذا النظام الرادار متعدد المهام من النوع Arabel الذي يبلغ مدى كشفه 70 كم لهدف مساحة مقطعه الراداري 2م2.
تستخدم الحاملة نظامَين لإطلاق صواريخ سطح / جو من النوع Mistral ويتكون كلّ نظام من قاذف سداسي الخلايا ويبلغ مدى الصاروخ 4 كم وهي مزودة كذلك بثمانية مدافع عيار 20 مم من النوع Giat 20 F2 التي تطلق قذائف زنة 5.25 كجم ومعدل النيران 720 طلقة في الدقيقة ومدى الرماية 8 كم.
القوة المحركة
تستمد الحاملة طاقتها من مفاعلَين نوويَّين من النوع PWR Type KB المبرد بالماء المضغوط يوفران الطاقة اللازمة لمحركَين من النوع التوربيني يعملان بقوة البخار ويوفر المفاعل طاقة مستمرة لمدة خمس سنوات بدون إعادة شحن قلبه.
المواصفات العامة والفنية
الأبعاد الخارجية
الطول/ 261.5 م
طول سطح الإقلاع/ 261 م
عرض سطح الإقلاع/ 64 م
مساحة سطح الإقلاع / 12.000 م
عرض الحاملة عند خط الماء/ 31.5 م
أقصى غاطس/ 8.45 م
مساحة أرض حظيرة الطائرات/ 4070 م2
ارتفاع سقف حظيرة الطائرات/ 6.1 م
الحمولة الكاملة: 38.000 طن.
السرعة القصوى: 48.6 كم / س.
التسليح
أنظمة صواريخ سطح / جو: نظام SAAM أو نظام SADRAL
المدفعية / عدد8 مدفع عيار 20ملم من طراز Giat 20 F2.
المستشعرات
رادار البحث الجوي بعيد المدى/ DRBJ 11B يعمل في حيز الترددات E/F.
رادار البحث الجوي متوسط المدى/DRBV 26 D يعمل في حيز التردد D.
رادار البحث السطحي/ DRBV 15C Sea Tiger Mark 2 يعمل في الحيز الترددي E/F.
رادار الملاحة/ Racal 1229 يعمل في الحيز الترددي I.
رادار قيادة النيران/ Arabel يعمل في الحيز الترددي I / J.
الحرب الإلكترونية
نظام نشر الرقائق المعدنية والمشاعل الحرارية/ أربعة نظم ذات عشر خلايا.
نظام المعاونة الإلكترونية/ ARBR 21.
نظام خداع الطوربيد/ SLAT.
الطاقم
طاقم الحاملة/ 1150 فرداً
الطاقم الجوي/ 550 فرداً
طاقم المعاونة الجوية/ 50 فرداً
أماكن إيواء الأفراد/ تستوعب 1950 فرداً إضافة إلى 800 فرد من مشاة الأسطول لفترات قصيرة.
................................
تم بحمد الله
