مروحية الهجوم الخفيف و الإستطلاع Boeing AH-6 Little Bird

Nashab

صقور الدفاع
إنضم
30 يناير 2017
المشاركات
16,884
التفاعل
50,475 530 8
الدولة
Jordan

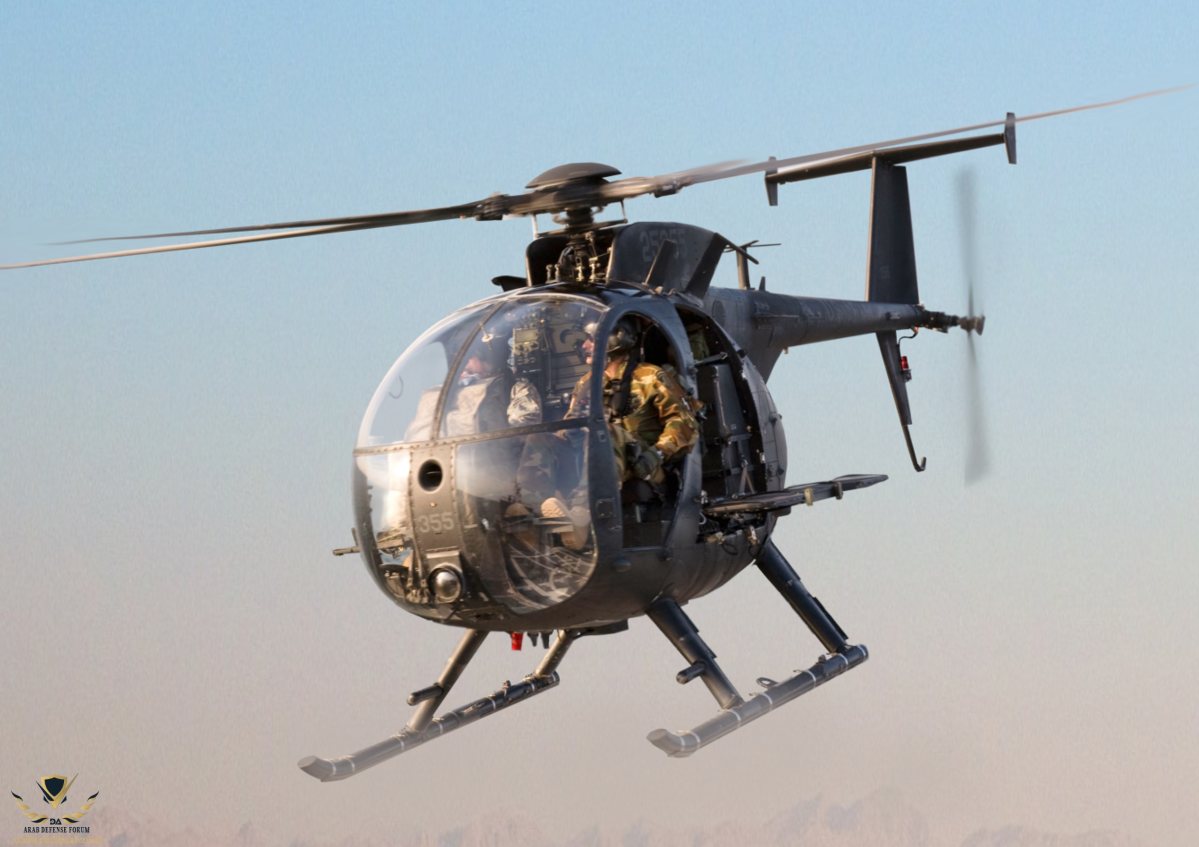

عائلة مروحيات الهجوم الخفيف و الإستطلاع Boeing AH-6 Little Bird

----------------------------------------------- الأنواع -----------------------------------------------

(1) مروحية Boeing AH-6S Phoenix Little Bird : النسخة الأصلية من AH-6 الخاصة ببرنامج كشافة القوات الجوية الأمريكية .


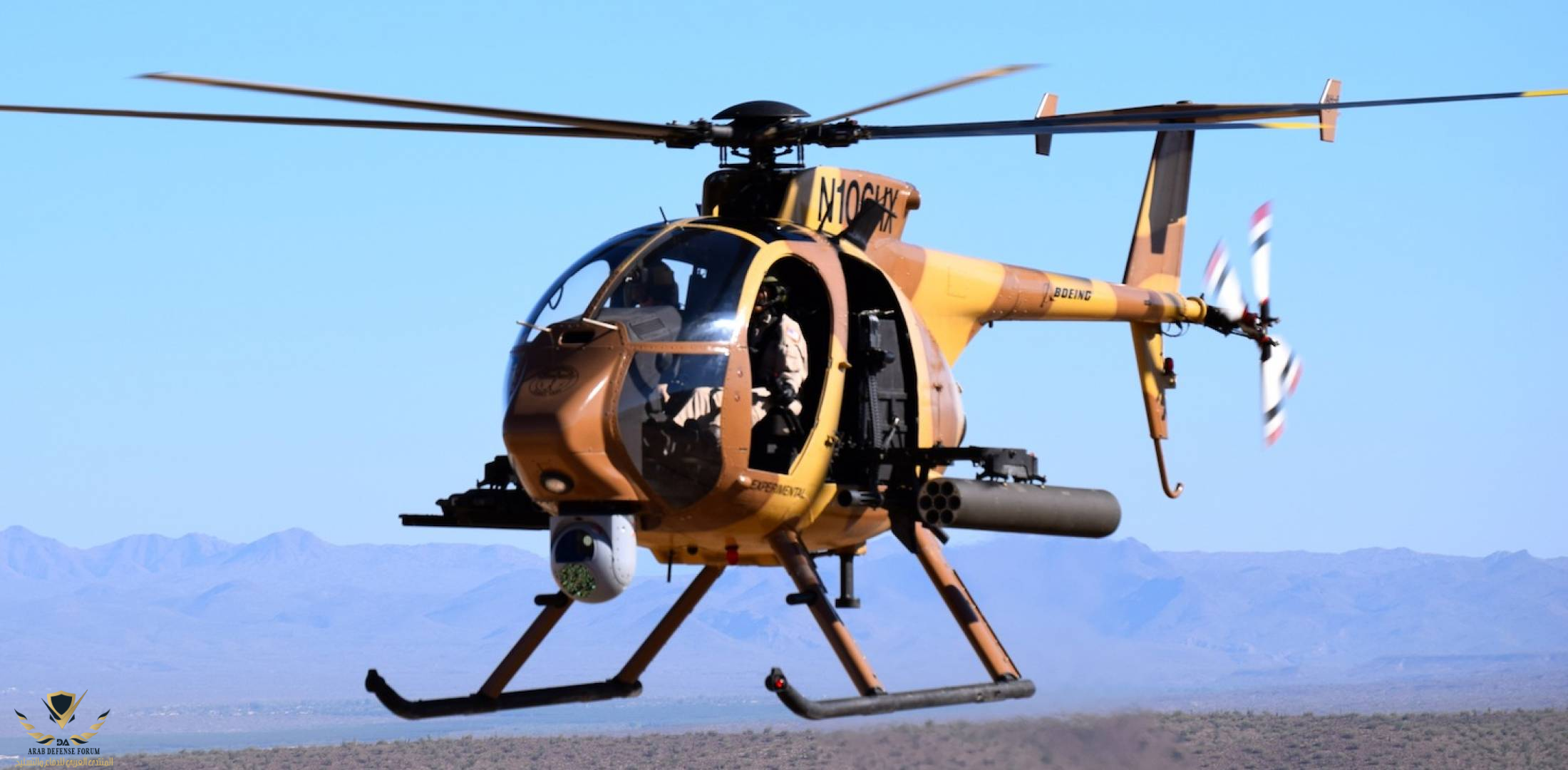

(2) مروحية AH-6S Phoenix : النسخة التصديرية من Boeing AH-6i Little Bird .

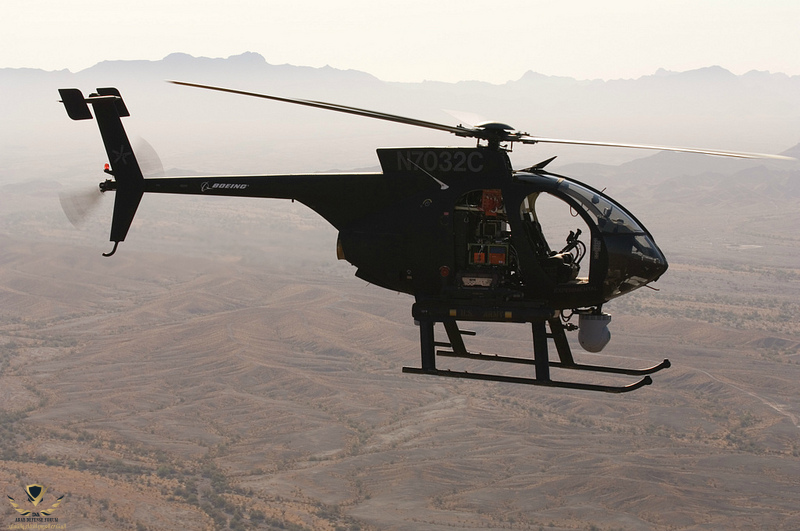

(3) مروحية (Boeing AH-6 Unmanned Little Bird (ULB : النسخة الغير مأهولة (بدون طيار) من AH-6 .

(4) مروحية (Boeing A/MH-6X Mission Enhanced Little Bird (MELB : هي النسخة المعززة و المتطورة من AH-6 Unmanned Little Bird .


----------------------------------------------- المقدمة -----------------------------------------------

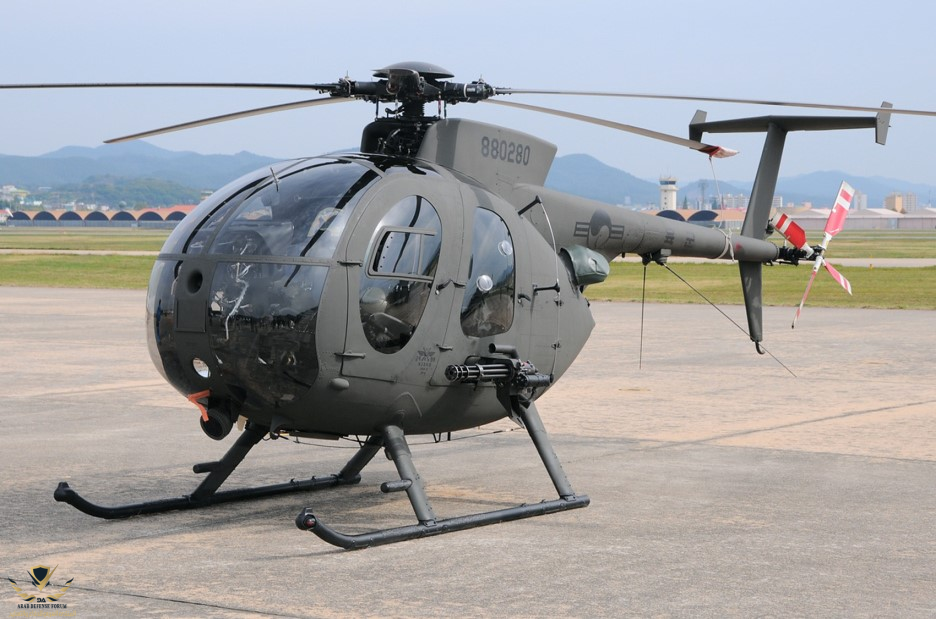

عائلة الطائرة المروحية الخفيفة Boeing AH-6 و هي سلسلة من طائرات الهليكوبتر الخفيفة على أساس MH-6 Little Bird و عائلة مروحيات MD 500 . و التي تم تطويرها من شركة Boeing Rotorcraft Systems ، و تشمل هذه العائلة من المروحيات المروحية بدون طيار (Unmanned Little Bird (ULB و (A/MH-6X Mission Enhanced Little Bird (MELB و هي النسخة الخاصة من المروحية بدون طيار (ULB) ، و AH-6s و النسخة التصديرية منها AH-6i .

----------------------------------------------- التصميم و التطوير -----------------------------------------------

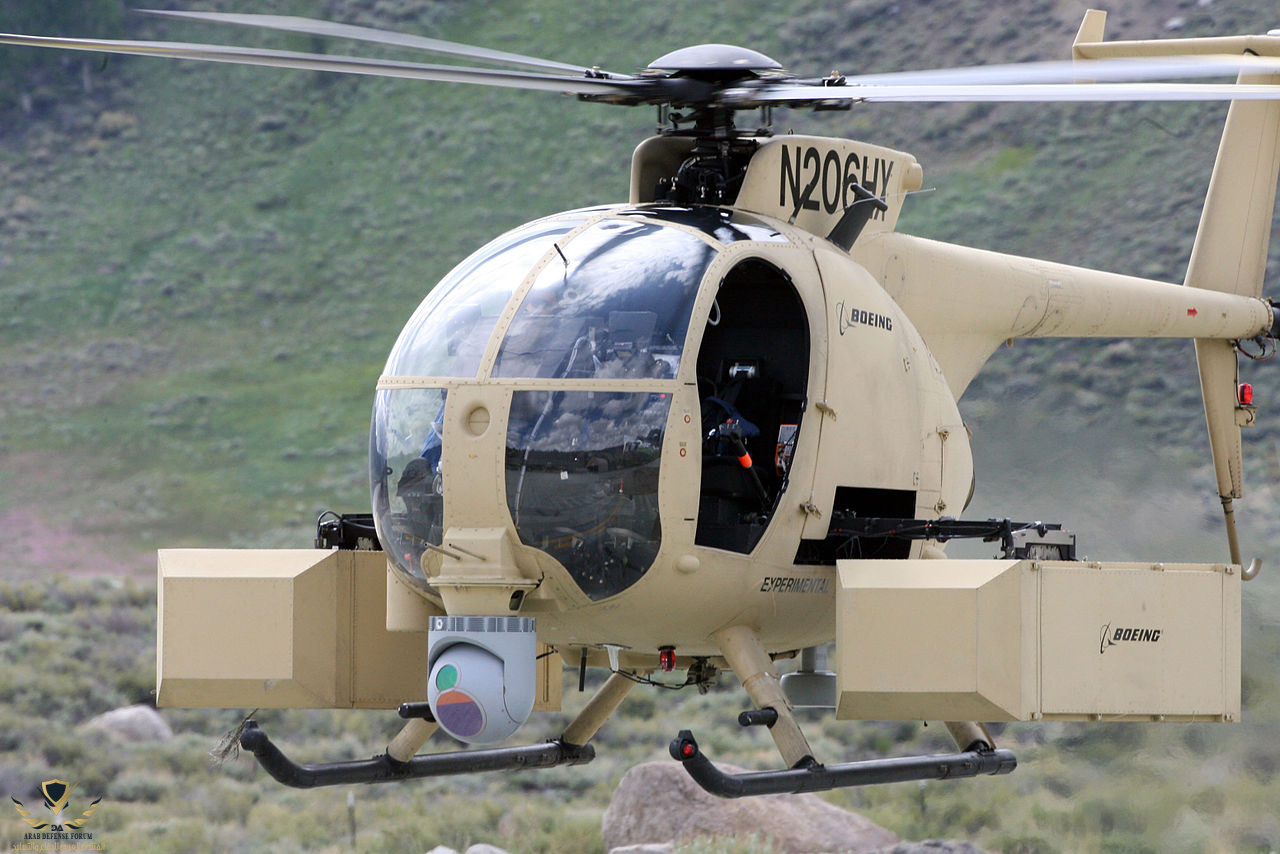

كان أول طيران تجريبي ل Unmanned Little Bird ، الذي طورته بوينغ من مروحية النقل الخفيف MD-530F في 8 سبتمبر 2004 ، و كانت أول رحلة رسمية لها في 16 أكتوبر 2004 .

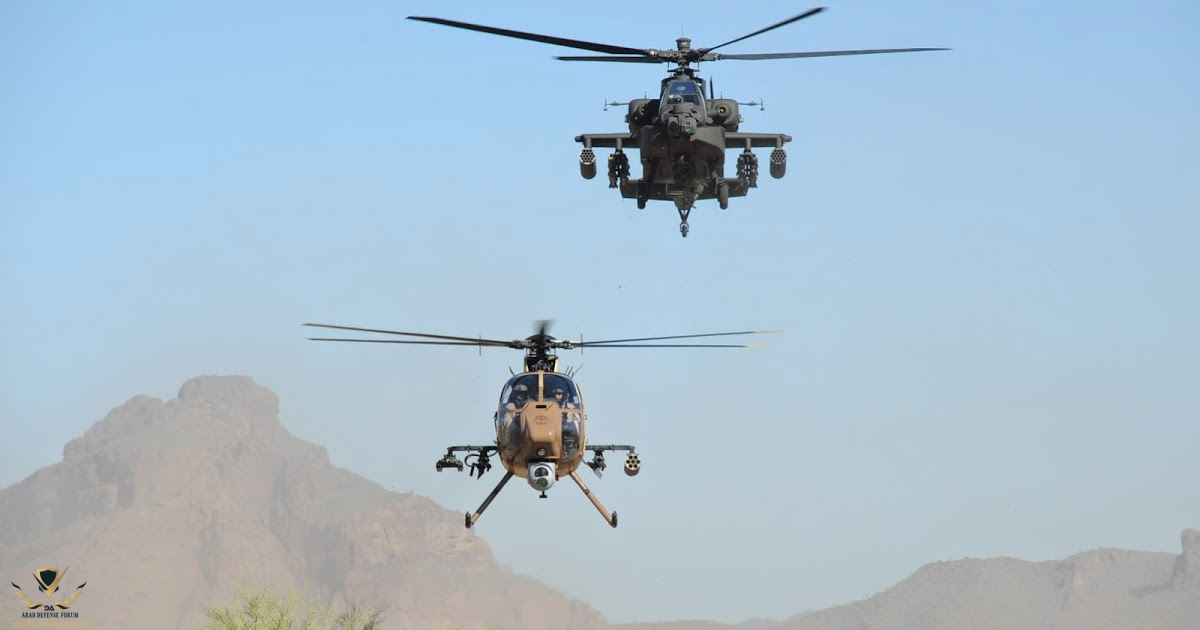

في أبريل 2006 ، إتستخدمت بوينغ المروحية بدون طيار Boeing AH-ULB Little Bird لإثبات قدرة المروحية عن طريق المروحية الهجومية AH-64 أباتشي للتحكم بحمولتها من الأسلحة Boeing AH-ULB Little Bird كجزء من برنامج التكنولوجيا المأهولة/غير المأهولة (AMUST-D) .
أما بالنسبة للاختبار المبدئي ، فإن الأباتشي لونغ بو كانت على الأرض ، في حين أن (ULB) كانت محمولة جواَ على بعد عدة أميال ، و أطلقت صواريخ هيلفاير من مروحية (ULB) من قبل طيار إختبار يجلس في محطة مساعد الطيار في الأباتشي . وقد تم تجهيز كل من الطائرات مع معدات تكتيكية مشتركة لربط البيانات و التكنولوجيات المصنعة من قبل شركة L-3 للاتصالات .

حلقت (ULB) في وضع بدون طيار في 30 يونيو 2006 تحليقاَ تجريبياَ من قبل الجيش الأمريكي ، و قامت بعثة المخابرات المسلحة و المراقبة والاستطلاع بإختبارها لمدة 20 دقيقة مبرمجة في جميع أنحاء المنشأة . و كانت جميع الرحلات السابقة خلال 450 ساعة الطيران في مرحلة التطوير الهندسي .

مع نجاحات التي حققتها (ULB) قامت بوينع بوضع تكنولوجياتها A/MH-6 و التي تمت إعادة تسميتها لتصبح A/MH-6X . في 20 سبتمبر 2006، خرجت أول طائرة من طراز A/MH-6X في رحلتها الأولى من منشأة ميسا في ولاية أريزونا من منع شركة Boeing Rotorcraft Systems مع طيار الإختبار على متنها . وبينما كان النموذج (ULB) يستطيع حمل حمولة تبلغ 400 2 باونداَ ، فإن النموذج (MELB) كان يستطيع حمل حمولة 1000 باونداَ إضافياَ من الحمولة . و النموذج A/MH-6X مشابه للنموذج A/MH-6M ، و لكن يتضمن هذا النموذج قمرة القيادة الزجاجية و عدد من التحسينات للإلكترونيات و إلكترونيات الطيران . و A/MH-6X هو النموذج الذي يكون مأهولاَ إختياريا أو بدون طيار و هو مزيج من النوذجين (ULB) و A/MH-6M ليتيل بيرد و الذي يستخدمه الجيش الأمريكي قيادة العمليات الخاصة .

و مولت بوينغ برنامج الطائرة لتسويقها لكلاَ من الأدوار العسكرية و الوطنية و الأمن داخل الولايات المتحدة و تصديرها دولياَ . وتقدر تكلفة الطائرة 2 مليون دولار أمريكي . كما تم تصميم الأنظمة المتعلقة بقدرات الطيران بدون طيار لتكون قادرة على تركيبها في أي طائرة هليكوبتر أخرى أيضاَ ، بما في ذلك الأباتشي . قام النموذج Unmanned Little Bird برحلة مستقلة تماما في يونيو 2010 ، بما في ذلك تجنب العقبات باستخدام LIDAR .

في عام 2009 ، أفادت الأنباء أن بوينغ كانت تعمل على برنامج "AH-6S Phoenix" للجيش الأمريكي لإعادة تأهيل ARH الذي أطلق عليه Armed Aerial Scout (كشافة القوات الجوية) . كما أن الطائرة يوجد بها ميزة هي أن أنفها أكبر من باقي المروحيات المشابهة لإيواء إلكترونيات الطيران و الأجهزة المتطورة . AH-6S قمرة القيادة و الدوار الرئيسي و ريش الذيل جميعها صممت على أساس المروحية الهجومية AH-64D Block 3 . و AH-6S سيكون لها دوار ذيل جديد و محسن ومحرك Rolls-Royce 250-CE30 أكثر قوة . و مروحية Little Bird لديها القدرة على البقاء محلقة 12 ساعة و بالحمولة القصوى وهي 2400 رطل (1090 كجم) .

و AH-6i هو الإصدار التصديري من AH-6s . و طارت مروحية AH-6i لأول مرة في 16 سبتمبر 2009 . و قد أعربالمملكة الأردنية الهاشمية عن رغبتها بطلب مروحية AH-6i في أيار / مايو 2010 . و في أكتوبر 2010 طلبت المملكة العربية السعودية 36 طائرة من طراز AH-6i مع المعدات و الأسلحة الخاصة بها من الولايات المتحدة الأمريكية من خلال برنامج البيع العسكري الأجنبي للولايات المتحدة .
في أكتوبر 2012 ، أكملت AH-6s جميع إختبارات الجيش الامريكي الخاص ببرنامج كشافة القوات الجوية . في حين أن AH-6i مخصصة للعملاء الدوليين . و أنهى الجيش الأمريكي تزويد كشافة القوات الجوية (AAS) بالمروحية AH-6s في أواخر عام 2013 .


في كانون الأول / ديسمبر 2012 ، عرضت بوينغ نسخة المروحية بدون طيار AH-ULB Unmanned Little Bird على الجيش الكوري الجنوبي . حلقت الطائرة بشكل مستقل لمدة 25 دقيقة لإظهار قدرات النظم الآلية الغير مأهولة التي يمكن دمجها في المروحية .

----------------------------------------------- المشغلون -----------------------------------------------

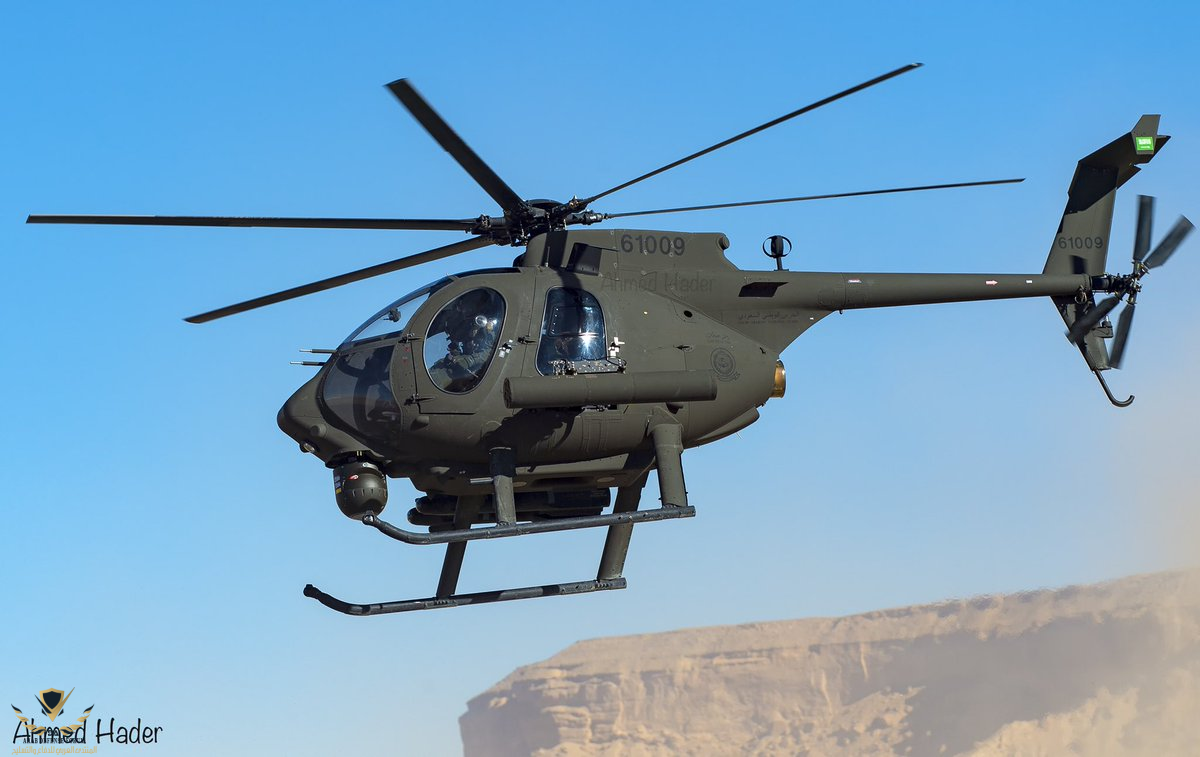

المملكة العربية السعودية (36+12) ️- قيد التسليم .

المملكة الاردنية الهاشمية ️(18+6) التسليم بعد السعودية .
----------------------------------------------- المواصفات -----------------------------------------------

..................................................... المعلومات العامة .....................................................

المنشأ : الولايات المتحدة الأمريكية . ️
الشركة المصنعة : Boeing Rotorcraft Systems بوينغ للمروحيات .
النوع : هجوم خفيف / إستطلاع .
طورت من : MD-530


MD-500

MH-6 .

أول طيران للطراز ULB - سبتمبر 2004 .
أول طيران للطراز MELB - سبتمبر 2006 .
دخول الخدمة : 2006 .


يتبع ...

..................................................... الخصائص العامة .....................................................

الطاقم : 1-2
السعة : 5 أفراد (طيار + 4 أشخاص / طيارين + 3 أشخاص / طيار،طيارين+حمولة تسليحة) .
الطول : 32 قدم / 7 بوصة / 9.94 متر .
الارتفاع : 8 قدم / 9 بوصة / 2.48 متر .
قطر الدوار : 27 قدم / 4 بوصة / 8.33 متر .
مساحة الدوار : 587.5 قدم مربع / 54.6 متر مربع .
عدد المراوح الرئيسية : 6 .
عدد نقاط تعليق الأسلحة : 4 .

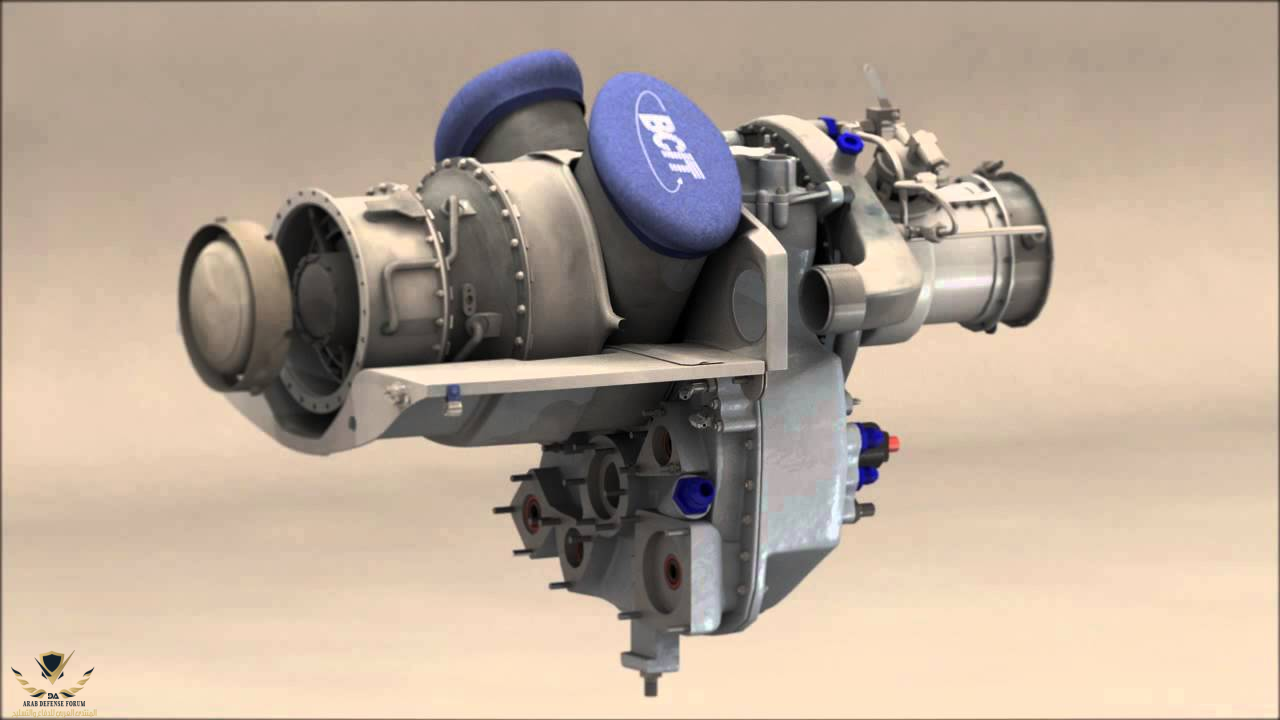

المحرك : 1 × One Allison 250-C30 250-C30 turboshaft, 425 shp (317 kW) takeoff power (derated) .



المستشعرات و الإتصالات :

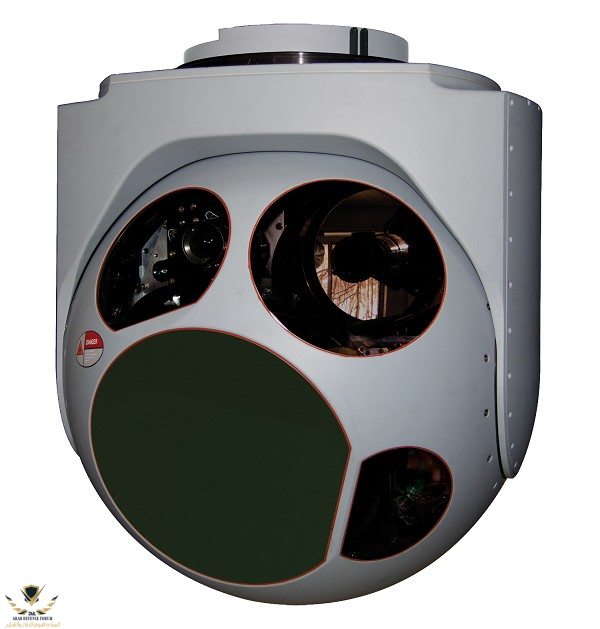

1- نظام الإستهداف و الإستشعار و المراقبة الحراري و الرؤية الليلية L-3 Wescam MX-15Di EO/IR targeting sensor system .

2- Laser range finder and designator .
3- Network transfer of surveillance, acquisition, and targeting information .


>>>>>>>>>> أنظمة أخرى : <<<<<<<<<<

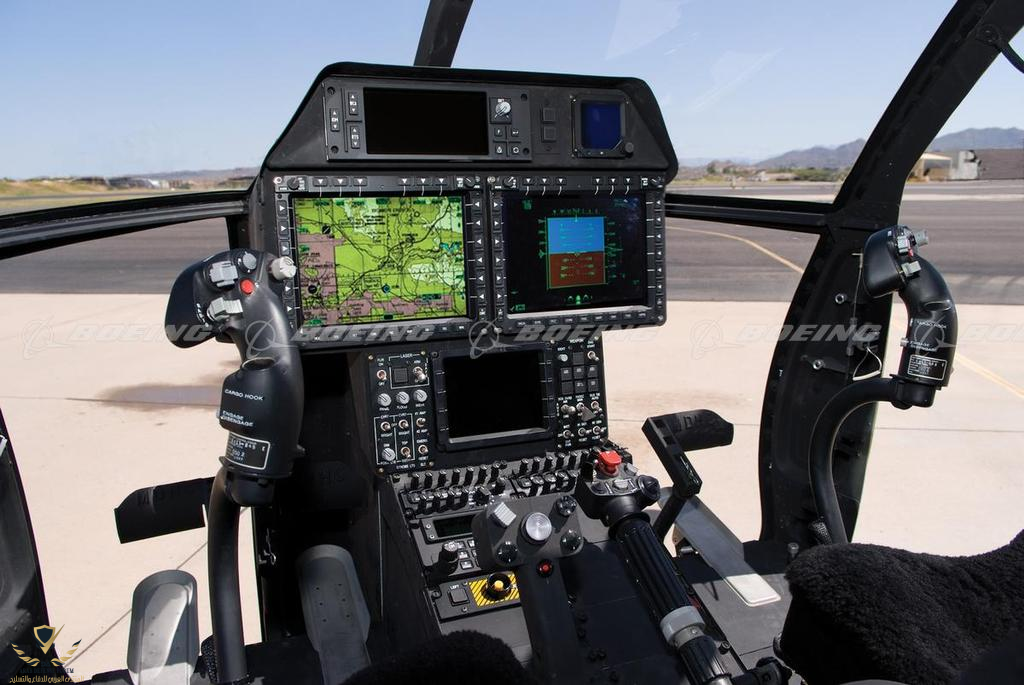

1- Apache-like cockpit layout and displays .

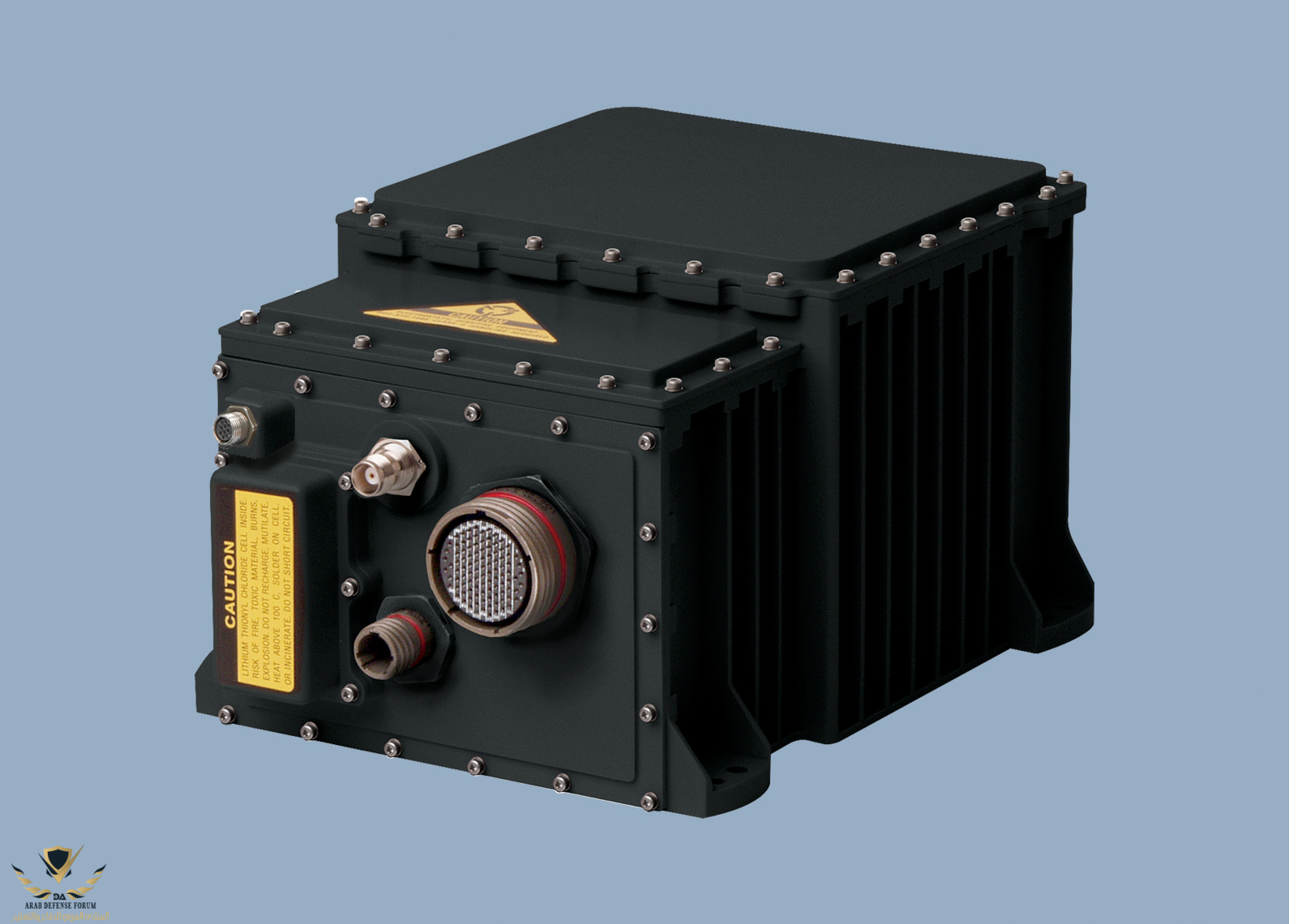

2- نظام الملاحة و المراقبة و السيطرة عبر الأقمار الإصطناعية LN251 INS/GPS .


3- Boeing integrated digital map .

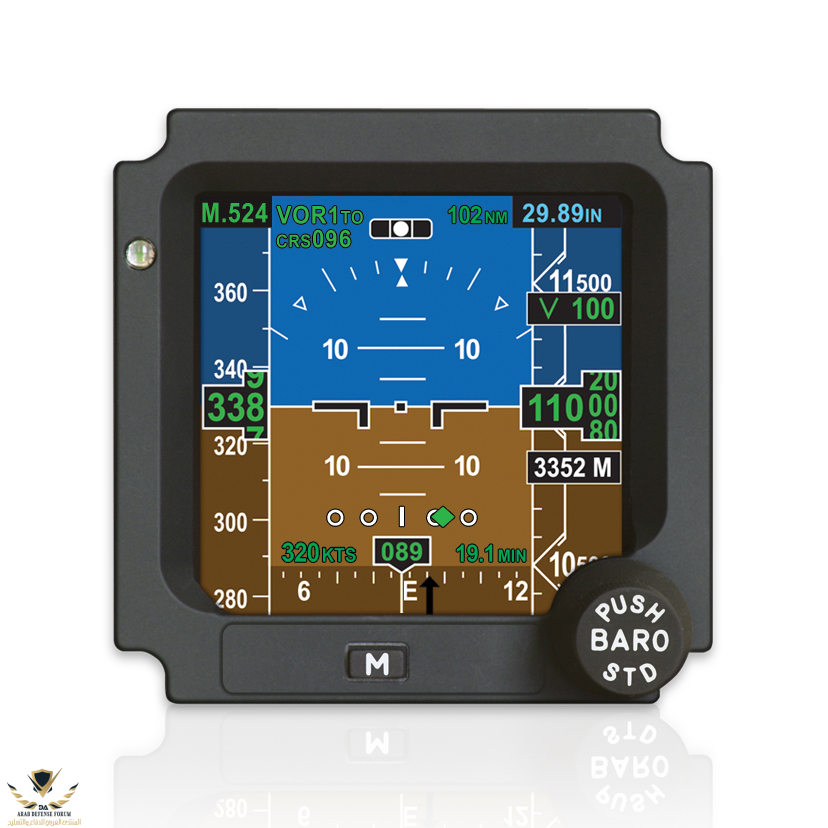

4- L3 standby flight instrumentation .

5- نظام السيطرة و القيادة الجوية للتحكم بالمتغيرات الجوية HARCO air data computer .

6- رادار مقياس الإرتفاع و التضاريس الجوية و كشف الجوي APN-209 radar altimeter .

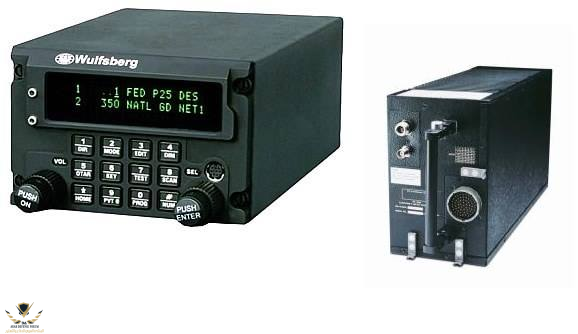

8- نظام الإتصالات الرقمية Wulfsberg FT5000/C5000 digital communications system .


..................................................... الآداء .....................................................

السرعة القصوى : 152 عقدة - 175 ميل/ساعة - 282 كم/ساعة .
السرعة المتوسطة للرحلة : 135 عقدة - 155 ميل/الساعة - 250 كم/ساعة .
المدى : 267 ميل / 430 كم .
أقصى إرتفاع : 18700 قدم / 5700 متر .
معدل الصعود/التسلق : 2070 قدم/دقيقة - 10.5 متر/ثانية .
الوزن الخالي : 1591 رطل / 722 كجم .
أقصى وزن للإقلاع : 3100 رطل / 1610 كجم .
سعة الوقود : 64 غالون / 403 رطل / 183 كيلو غرام .


يتبع ...

----------------------------------------------- التسليح -----------------------------------------------

1- المدافع الرشاشة :

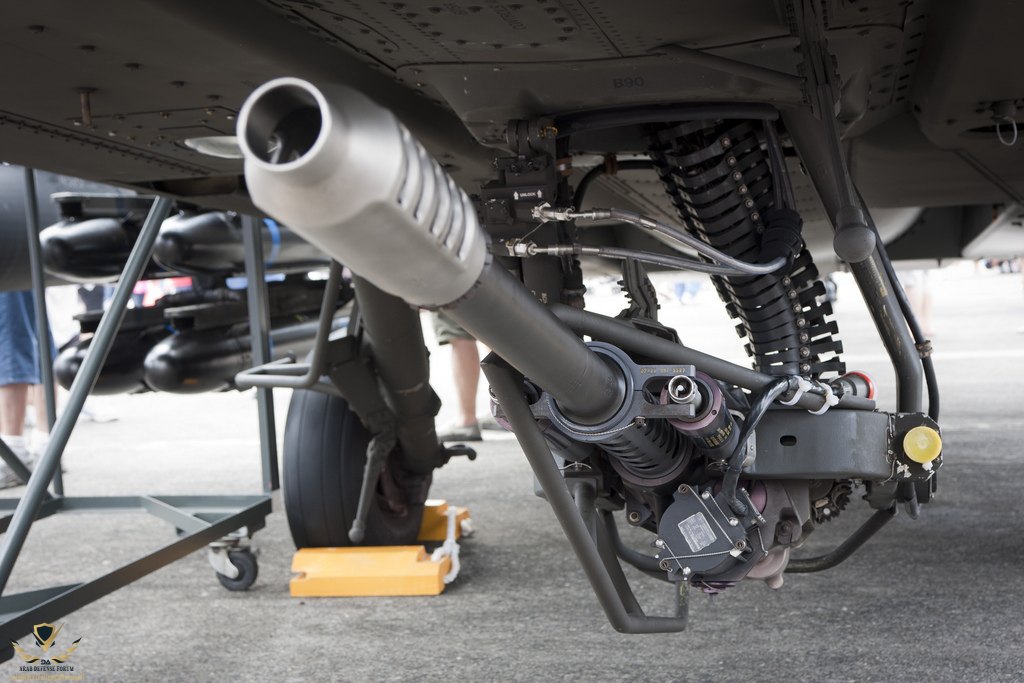

1× 30 mm (1.18 in) M230 Chain Gun و هو نفسه المركب على المروحية الهجومية الأمريكية AH-64 أباتشي

2× 12.7 mm (.50 cal) GAU-19 و هو نفسه المركب على المروحية الهجومية الامريكية AH-1 كوبرا

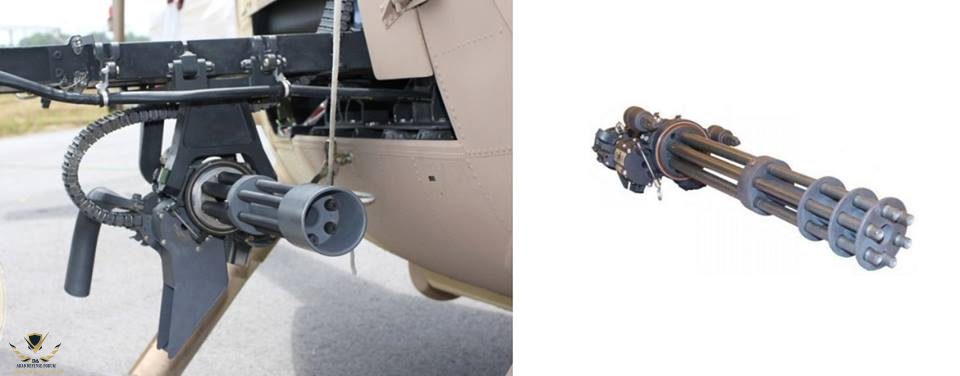

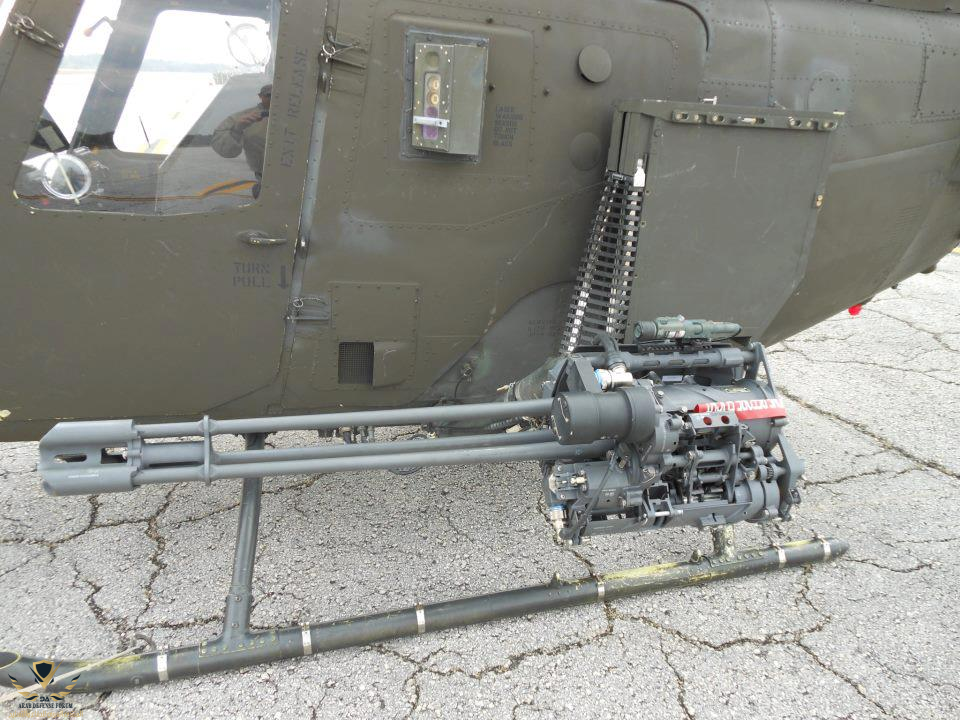

2× 7.62 mm (0.30 in) M134 Minigun


2- القذائف الصاروخية غير الموجهة :

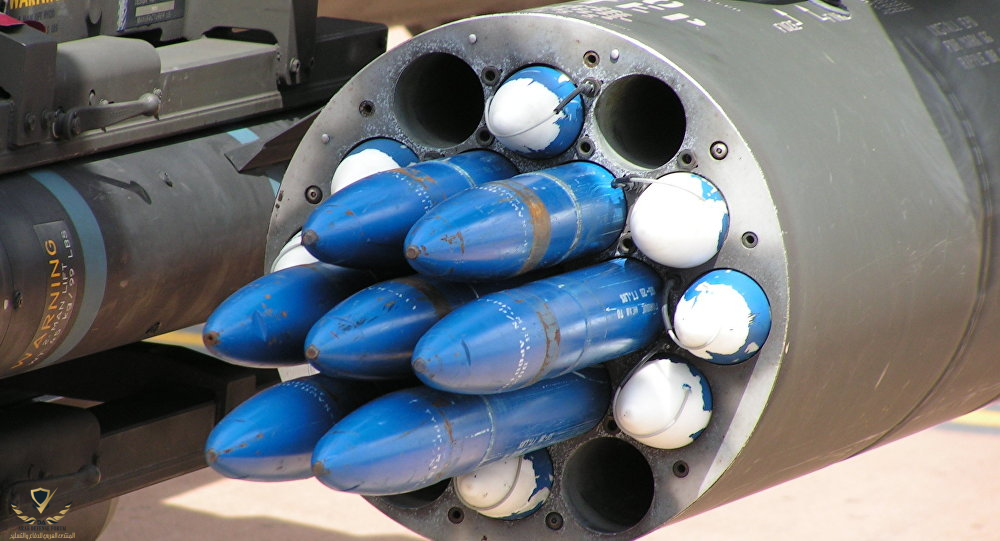

حاويتين قذائف هيدرا-70 / 2× LAU-68D/A 7-tubes rocket pods firing 2.75 in (70mm) Hydra 70 rocket projectiles .


3- الصواريخ :

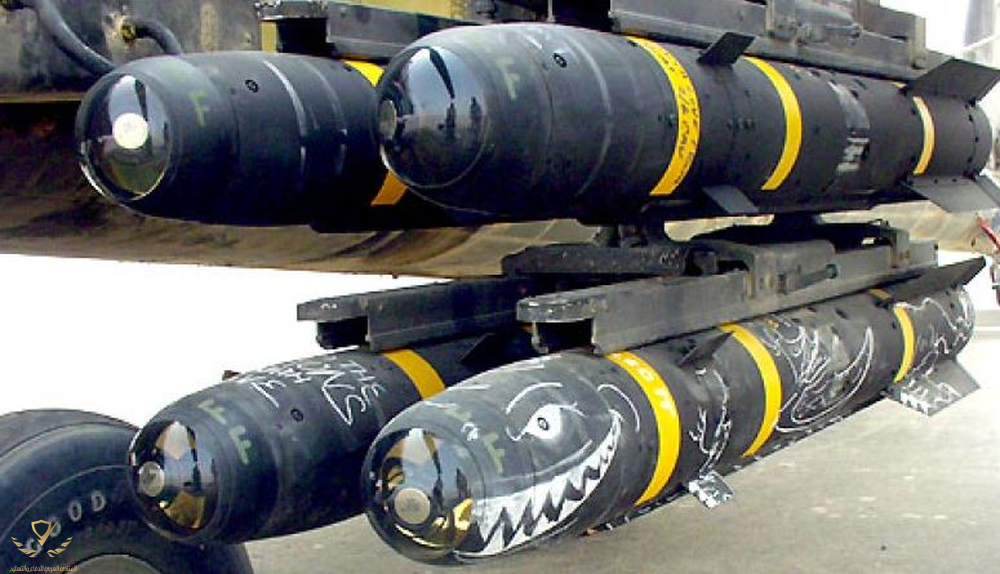

2 صواريخ موجهة مضادة للدروع هيل فير 2× AGM-114 Hellfire .

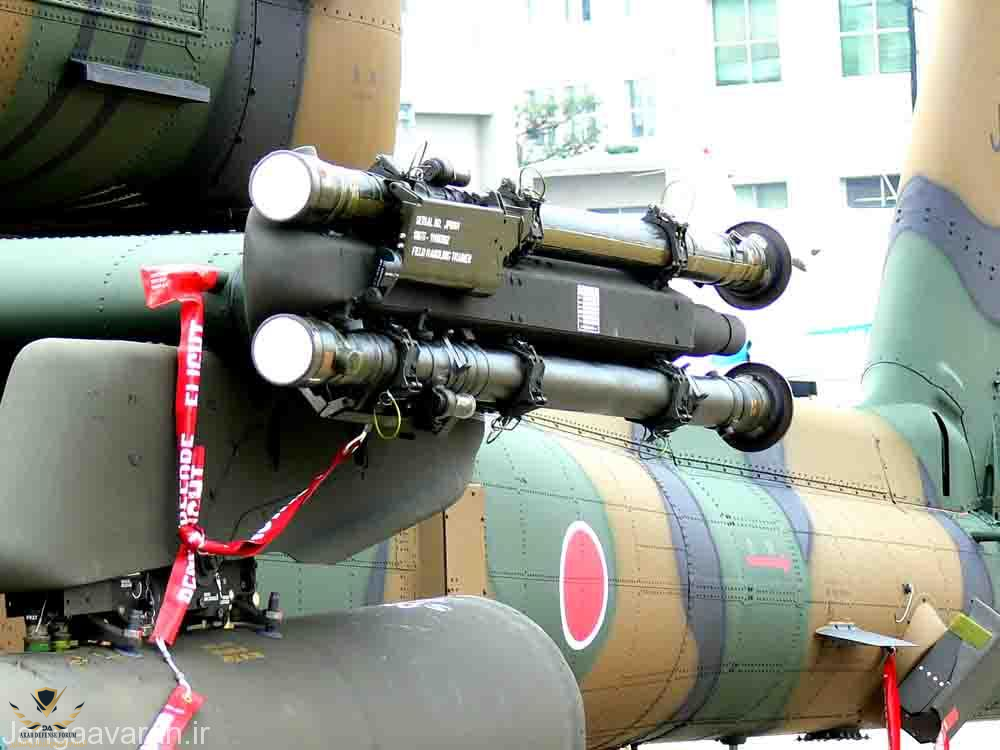

2 صواريخ جو-جو مضادة للطائرات ستينغر 2× FIM-92 Stinger .

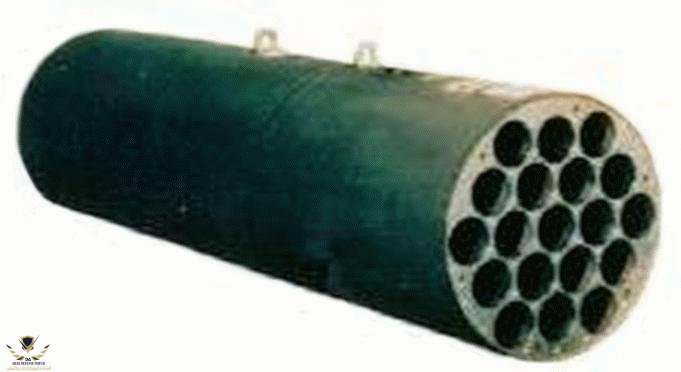

حاوية القذائف غير الموجهة Hydra 70 العدد (19)

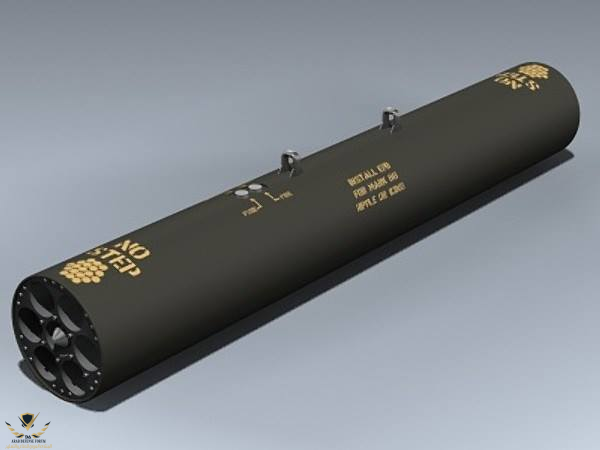

حاوية القذائف غير الموجهة Hydra 70 العدد (6)

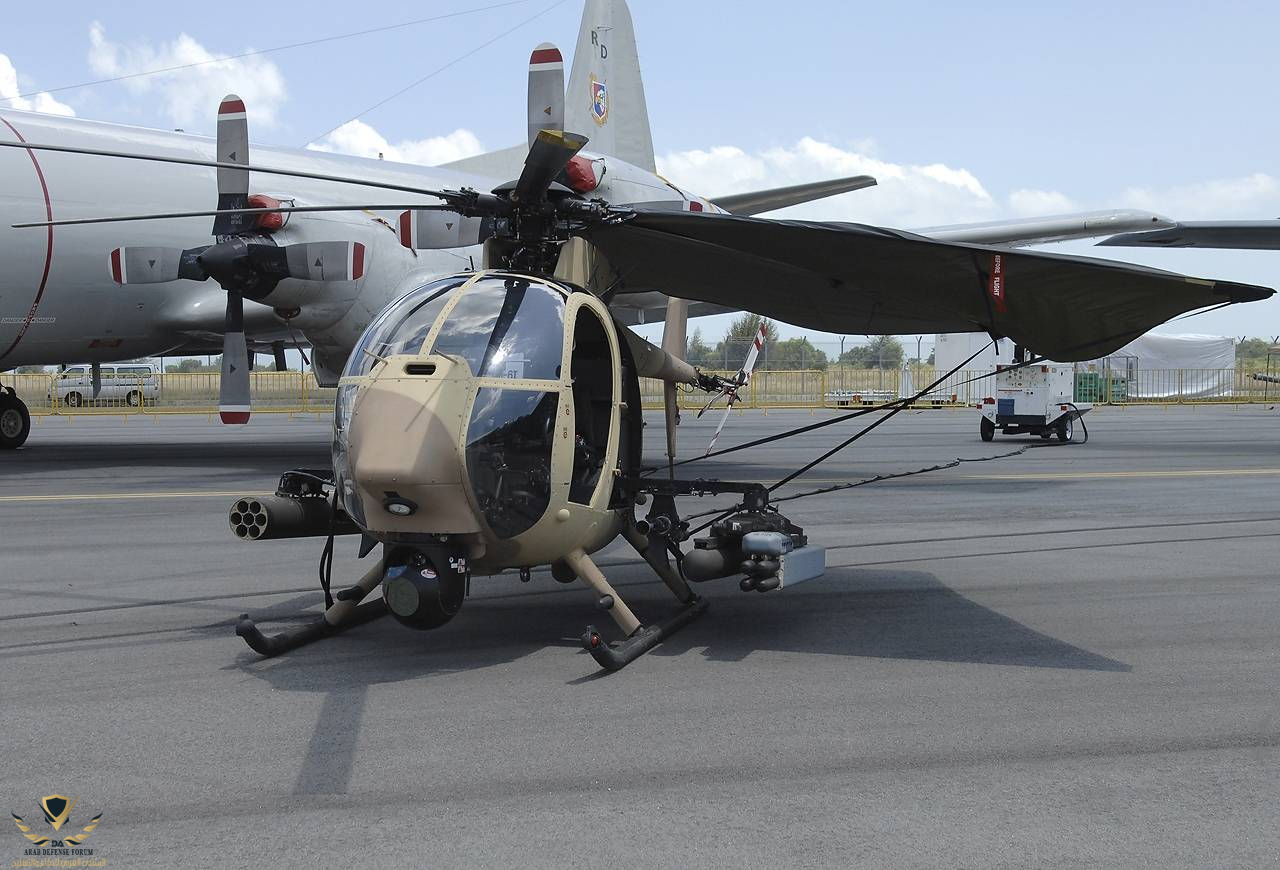

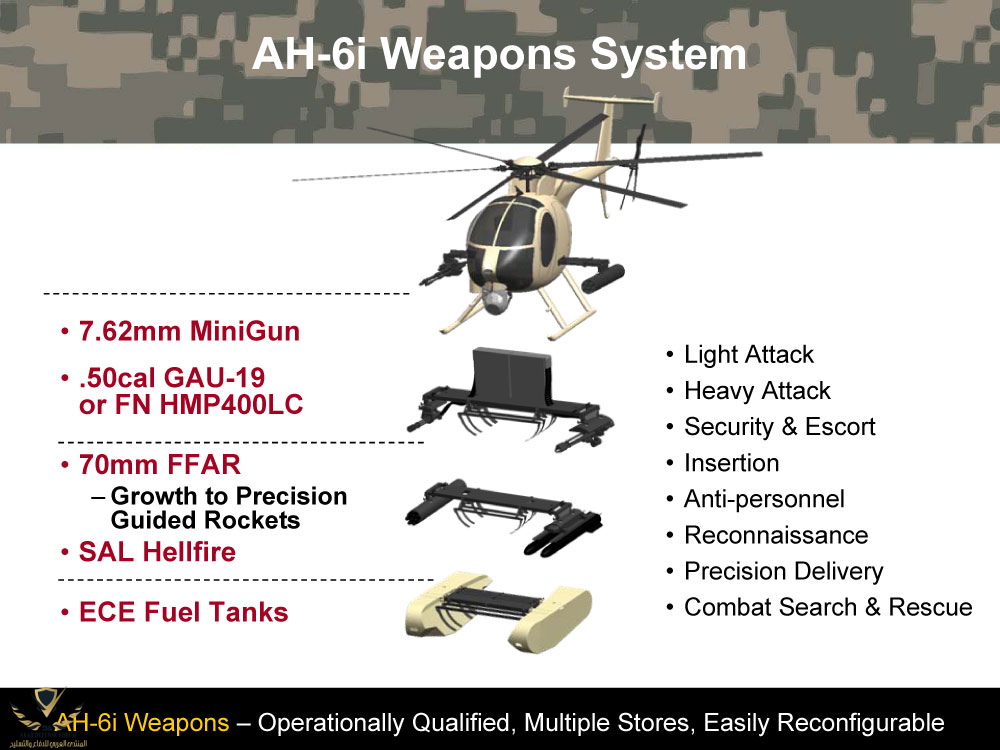

جانب من تسليح المروحية


يتبع ...

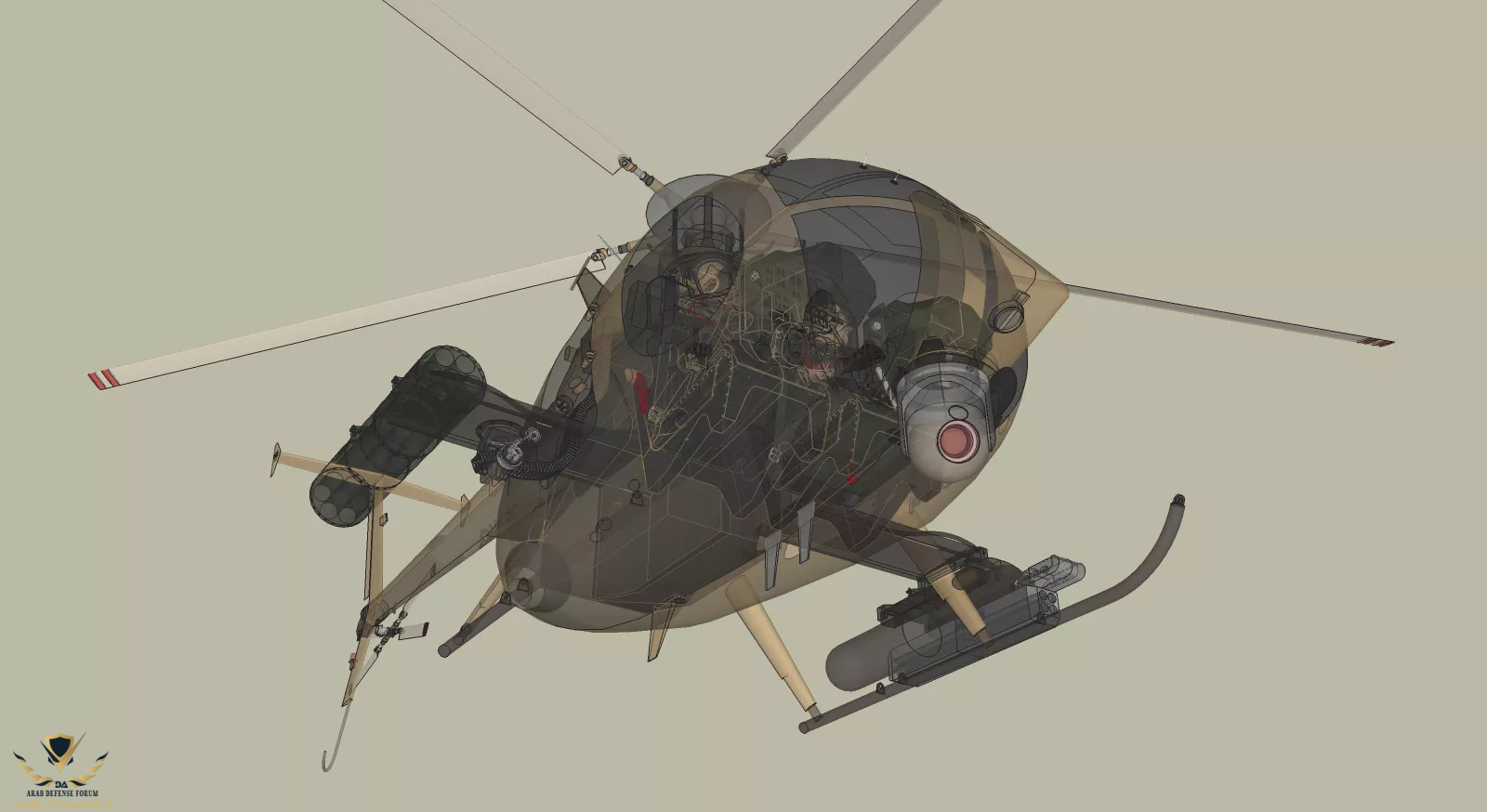

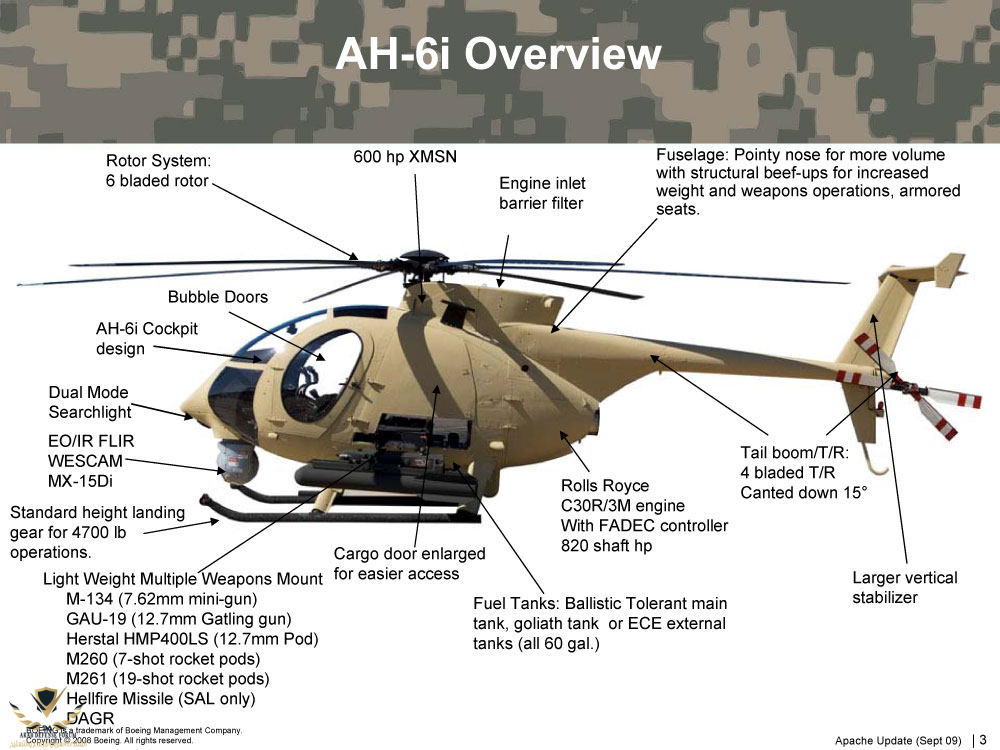

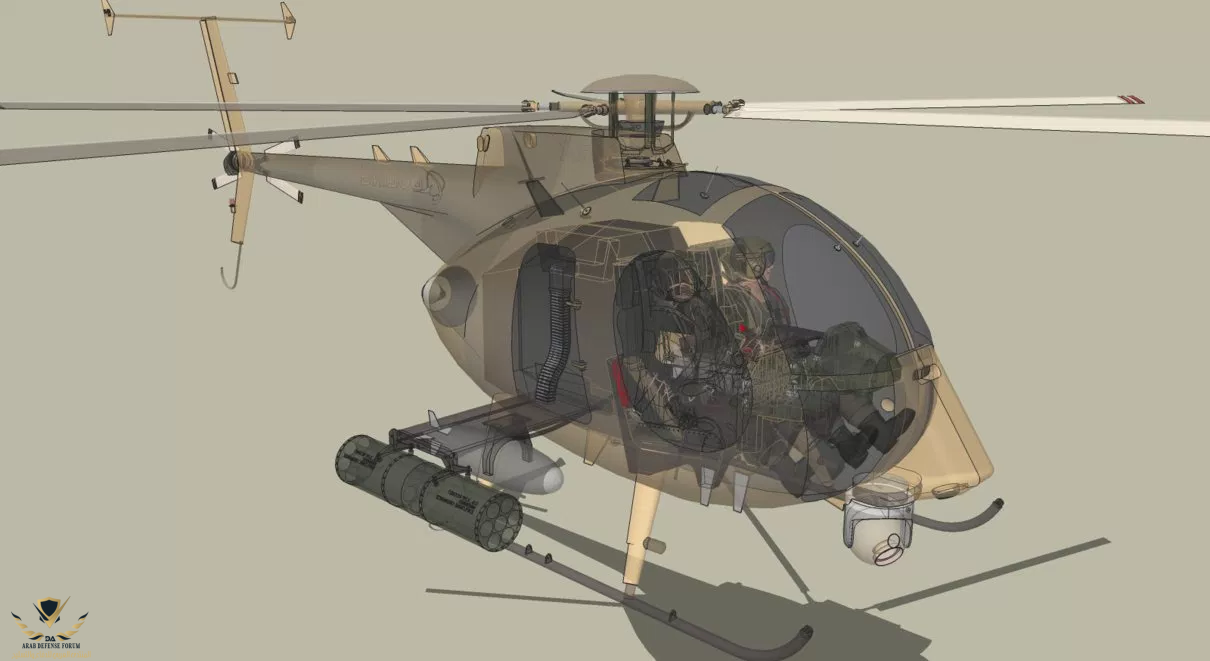

مقاطع تشريحية للطائرة






بعض أنواع الأسلحة التي يمكن للمروحية حملها على نقاط التعليق


إنتهى .
