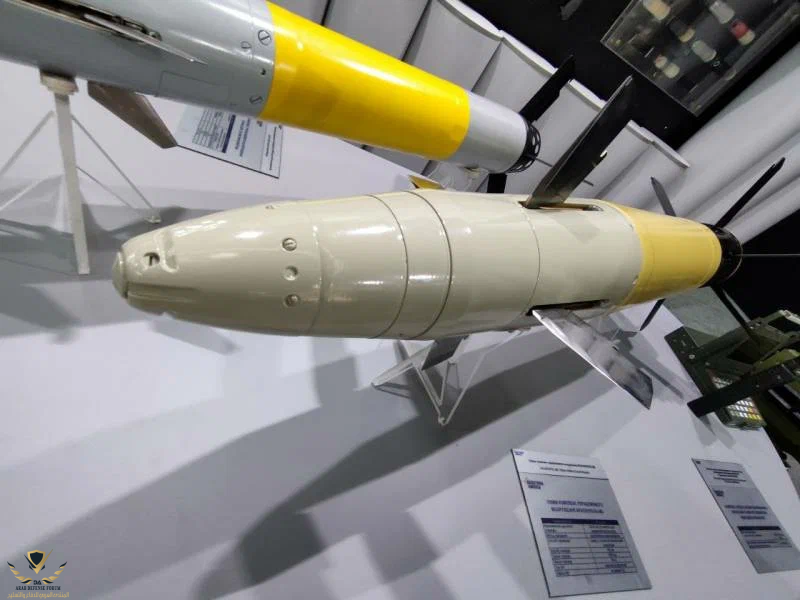

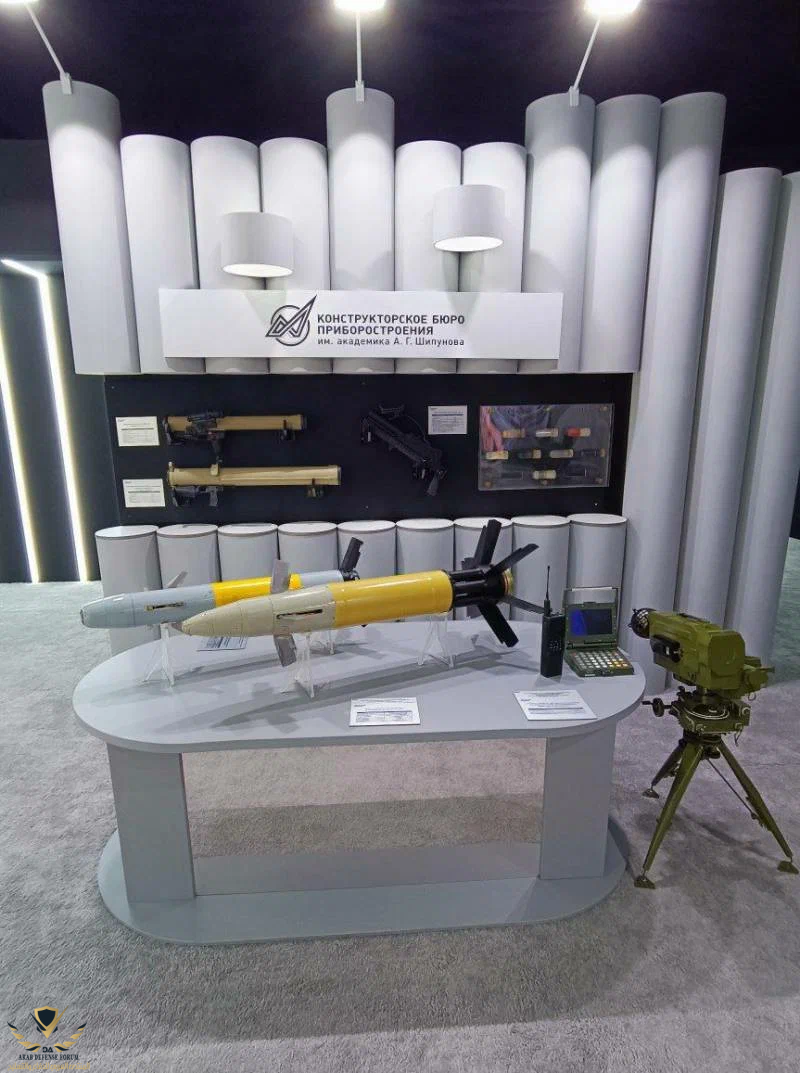

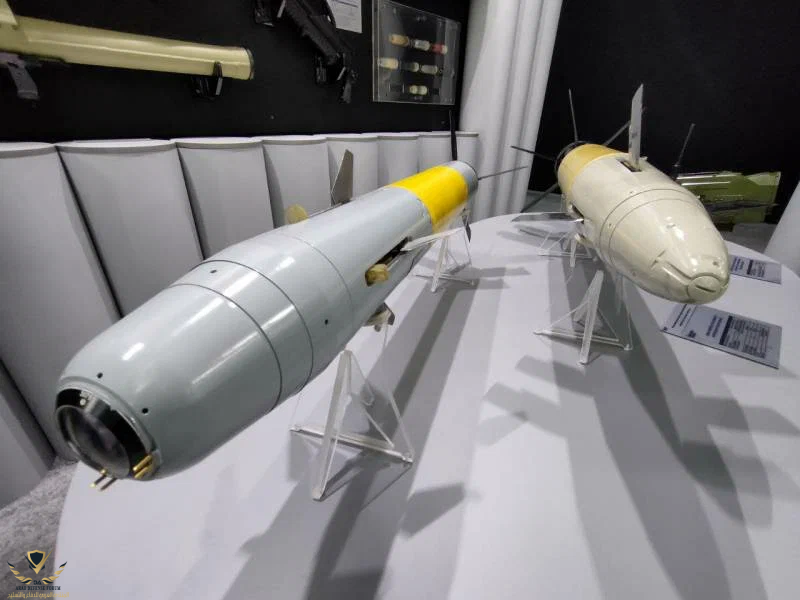

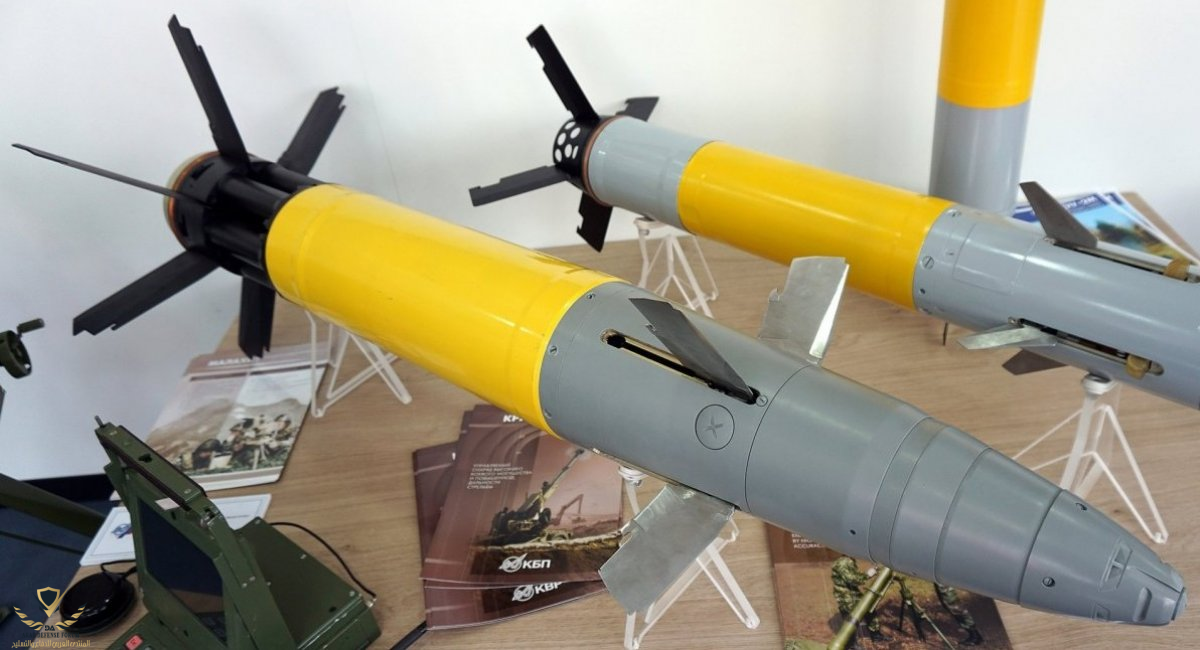

«KRASNOPOL-M2» القذيفة التى استهدفت مهاجمى قاعدة حميميم الروسية

استعمال مثل هذه القذائف يتطلب مهارة وتدريب عالي بين افراد التوجيه الذين عادة ما يكونون من افراد القوات الخاصة الذين يتسللون في عمق خطوط العدو لاضاءة الاهداف الثمينة( يمكن استخدام وسائط جوية لانارة الاهداف )
وتنسيقا اعلى لتقليص زمن الاستجابة بين اضاءة الهدف و اطلاق القذيفة حتى لا يقوم الهدف فور علمه باضائته بالليزر بتنشيط وسائل التشويش مثل الستائر الدخانية
بالاضافة الى الكلفة العالية لهذه الذخائر مقارنة مع الذخائر العادية لكن يمكن تجاوز مسألة الكلفة بافضلية الفعالية
في تمرين للجيش الروسي سنة 2011 و للبرهنة على فعالية هذه القذائف تم تجهيز ست هياكل دبابات كأهداف
لتدمير هذه الاهداف استهلكت المدفعية العادية 500 طلقة ذخيرة بينما تم استعمال ست قذائف كراسنوبول لتدمير الاهداف الستة

مقطع للأيرانيين المجرمين وهم يقصفون حلب بهذه القذائف

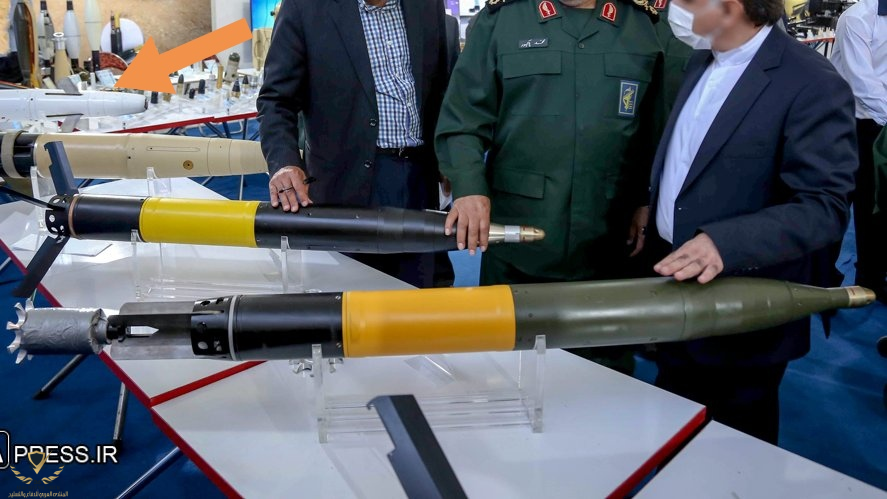

الأيرانيين نسخوا القذائف الروسية


استعمال مثل هذه القذائف يتطلب مهارة وتدريب عالي بين افراد التوجيه الذين عادة ما يكونون من افراد القوات الخاصة الذين يتسللون في عمق خطوط العدو لاضاءة الاهداف الثمينة( يمكن استخدام وسائط جوية لانارة الاهداف )
وتنسيقا اعلى لتقليص زمن الاستجابة بين اضاءة الهدف و اطلاق القذيفة حتى لا يقوم الهدف فور علمه باضائته بالليزر بتنشيط وسائل التشويش مثل الستائر الدخانية
بالاضافة الى الكلفة العالية لهذه الذخائر مقارنة مع الذخائر العادية لكن يمكن تجاوز مسألة الكلفة بافضلية الفعالية
في تمرين للجيش الروسي سنة 2011 و للبرهنة على فعالية هذه القذائف تم تجهيز ست هياكل دبابات كأهداف
لتدمير هذه الاهداف استهلكت المدفعية العادية 500 طلقة ذخيرة بينما تم استعمال ست قذائف كراسنوبول لتدمير الاهداف الستة

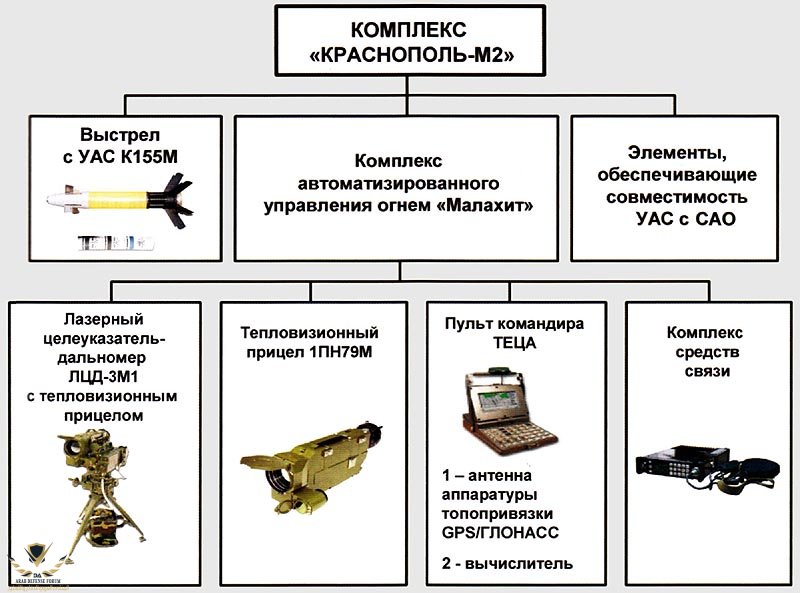

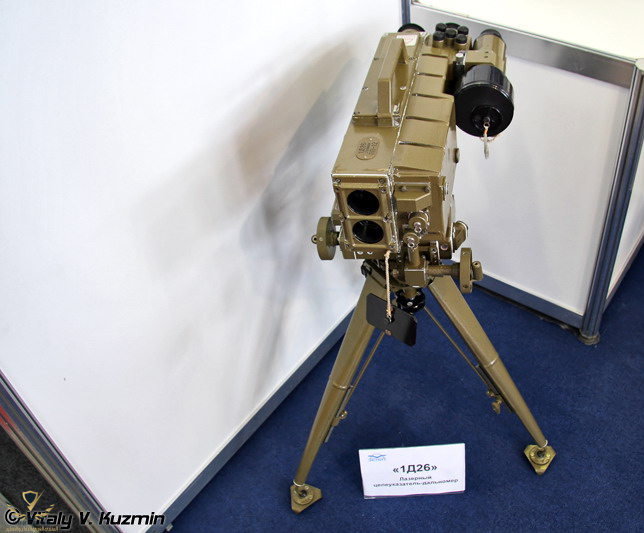

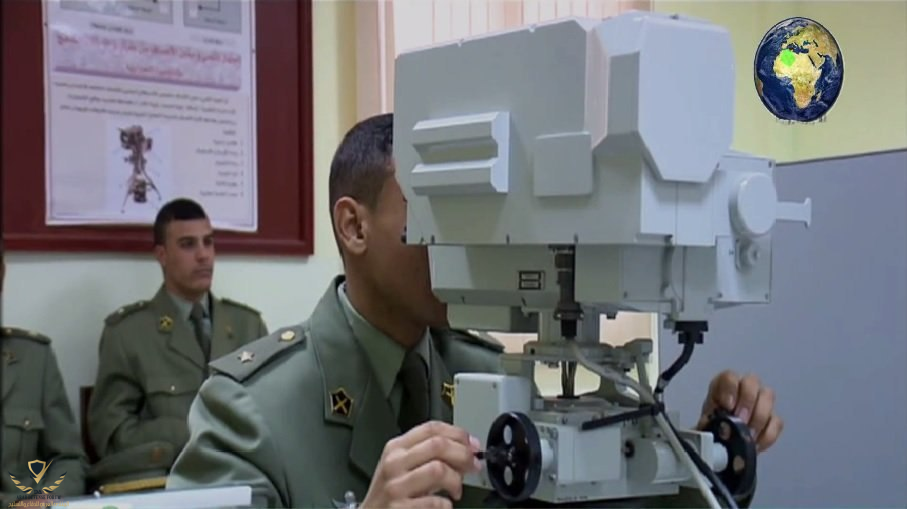

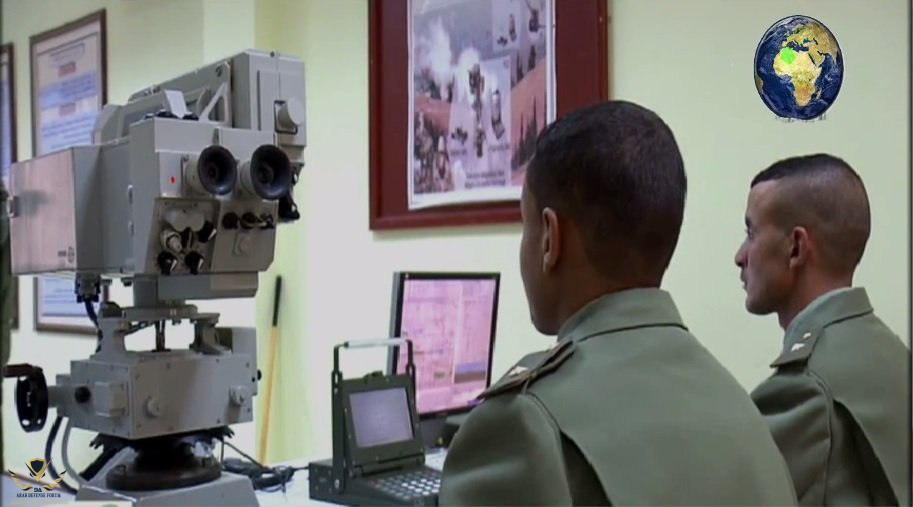

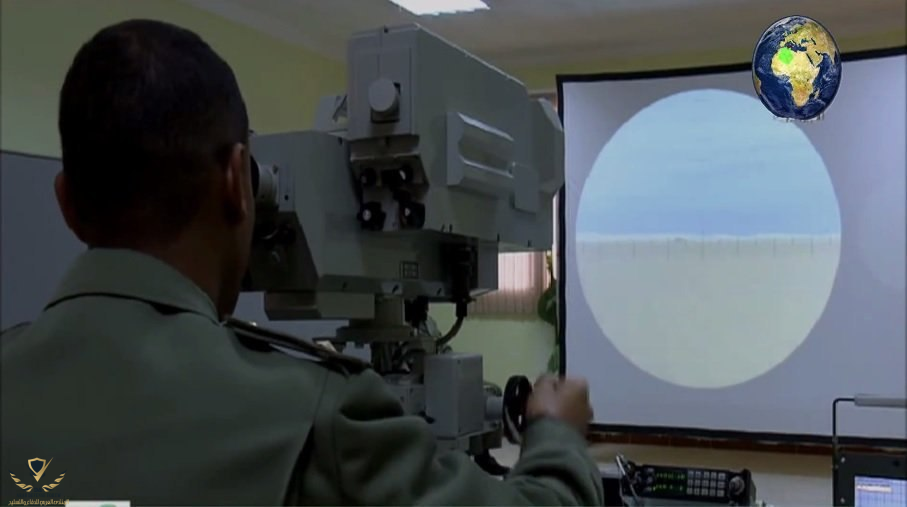

أحد زبائن القذيفة في الشرق الأوسط هي الجزائر !!!! ويشاهد في الصور للأسفل عسكريون من الجيش الجزائري وهم يتدربون على محاكي نظام السيطرة على النيران الذي يدعى Malachite، حيث يلحق بهذا النظام أداة إطلاق شعاع الليزر الخاص بالقذيفة كراسنبول (الصورة الأخيرة تظهر مقطع للقذيفة معلق على جدار الغرفة) !!! النظام Malachite يضطلع بمهام الكشف والتعريف بالأهداف في أغلب ظروف الرؤية، وكذلك قياس المدى للأهداف وتعيينها (إضاءة الهدف ليزريا).







أحد زبائن القذيفة في الشرق الأوسط هي الجزائر !!!! ويشاهد في الصور للأسفل عسكريون من الجيش الجزائري وهم يتدربون على محاكي نظام السيطرة على النيران الذي يدعى Malachite، حيث يلحق بهذا النظام أداة إطلاق شعاع الليزر الخاص بالقذيفة كراسنبول (الصورة الأخيرة تظهر مقطع للقذيفة معلق على جدار الغرفة) !!! النظام Malachite يضطلع بمهام الكشف والتعريف بالأهداف في أغلب ظروف الرؤية، وكذلك قياس المدى للأهداف وتعيينها (إضاءة الهدف ليزريا).


مشاهدة المرفق 439450

مشاهدة المرفق 439451

مشاهدة المرفق 439452
ممم
تصحيح بسيط
الجزائر الزبون الوحيد في الشرق الاوسط
ايران تنتج نسخة خاصة بها لكن لا احد يعرف دقتها ومداها الحقيقي بخلاف ماهو معلن

هناك نوعين شائعين من التوجيه الليزري تستخدم في توجيه المقذوفات الحديثة نسبياً المضادة للدروع، أحدهما "التوجيه الليزري نصف النشط" Semi-Active Laser Homing (مستشعر الشعاع في مقدمة المقذوف)، والآخر هو "التوجيه بركوب شعاع الليزر" laser beam riding guidance (مستشعر الشعاع في مؤخرة المقذوف).

1- النوع الأول نصف النشط يعتمد في توجيهه بشكل رئيس على توافر باحث ليزري في مقدمة القذيفة. أيضا عمله مرتبط بتوفر بمنظومة تعيين ليزرية designator تعمل على إضاءة الهدف بشعاع ليزري مشفر.

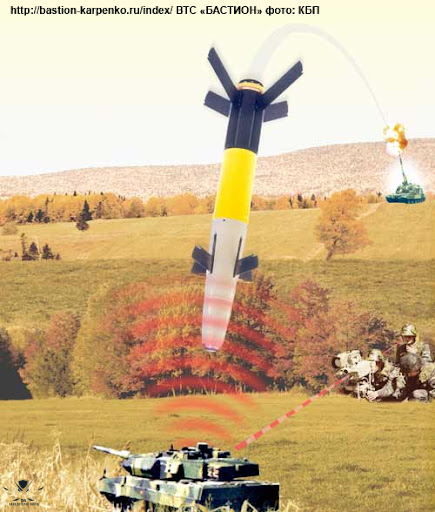

وللتوضيح، عمل منظومة التعيين الليزرية يبدأ مع توجيه المشغل خطاً شعاعياً دقيقاً مخفياً وغير لامع أو مضيء، على شكل نبضات مشفرة coded pulses نحو الهدف (الصورة للأسفل) فترتد عنه طاقة معكوسة مخروطية الشكل (للدقة العلمية، الانعكاس يكون مبعثراً في جميع الاتجاهات). إن هذا الانعكاس ينتقيه الباحث الليزري laser seeker في مقدمة الصاروخ الذي يتم إطلاقه من مكان قريب من الهدف، ويبدأ في البحث عن جزء من طاقة الليزر المنعكسة التي تعمل كمحطة إشارة لآلية الانقياد وتحديد الجهة أو المصدر القادمة منه، مما يحفزه على توجيه زعانفه نحو مركز الإشارة المنعكسة عن الهدف وضربه.

2- نمط التوجيه الليزري الآخر أو التوجيه بركوب الشعاع beam rider guidance، يدخل ضمن مصطلح التوجيه SACLOS أو القيادة نصف الآلية إلى خط البصر. إذ تعتمد تقنية ركوب الشعاع على مصدر إضاءة خارجي، يوجه شعاع كهرومغناطيسي electromagnetic beam نحو الهدف. هذا الشعاع يكون عبارة عن حزمة ليزر مسلطة على كتلة الهدف، حيث يتولى كاشف detector مثبت في مؤخرة الصاروخ المحافظة على طيران الصاروخ في مركز هذا الشعاع عن طريق تحسس الإشارات المشفرة المرسلة من وحدة الإطلاق (وحدة السيطرة في الصاروخ تقوم بترجمة الإشارات الواردة وتقوم بعمل أوامر تصحيحية خاصة لتبقي القذيفة في مركز الشعاع). من أمثلة الصواريخ الموجهة المضادة للدروع والعاملة بهذه التقنية، الروسي Kornet-E وكذلك الصاروخ Refleks الذي يطلق من سبطانة مدافع الدبابات الروسية T-80 وT-90 وغيرهما من المقذوفات.


ماشاء الله عليك موسوعة


تعمل صناعة الدفاع في الاتحاد الروسي على تعديل قذيفة كراسنوبول لاستخدامها مع الطائرات بدون طيار​
