«KRASNOPOL-M2» القذيفة التى استهدفت مهاجمى قاعدة حميميم الروسية

الجراح

الجراح

طاقم الإدارة
مـراقــب عـــام
إنضم
8 أغسطس 2008
المشاركات
14,991
التفاعل
53,789 2,637 0

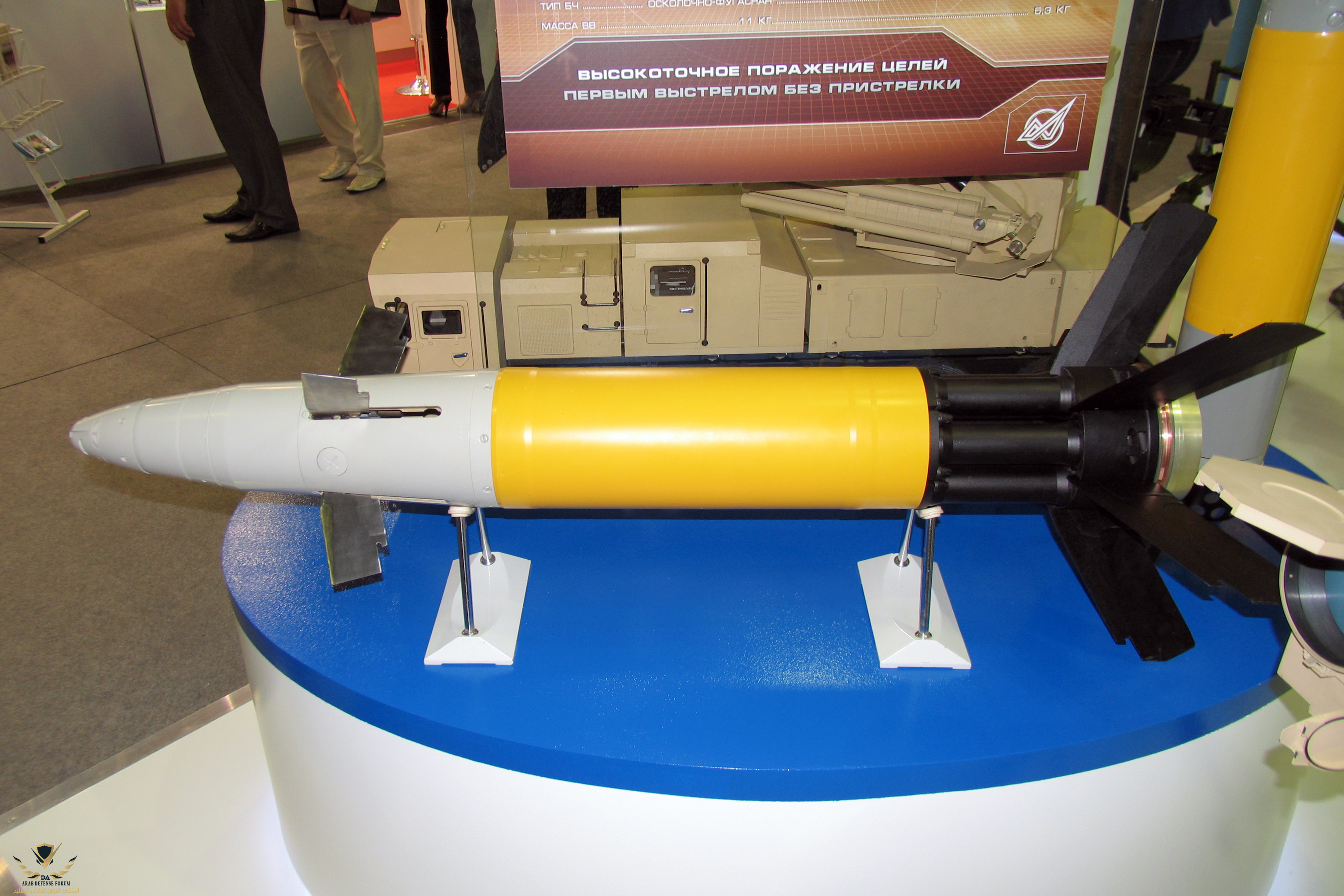

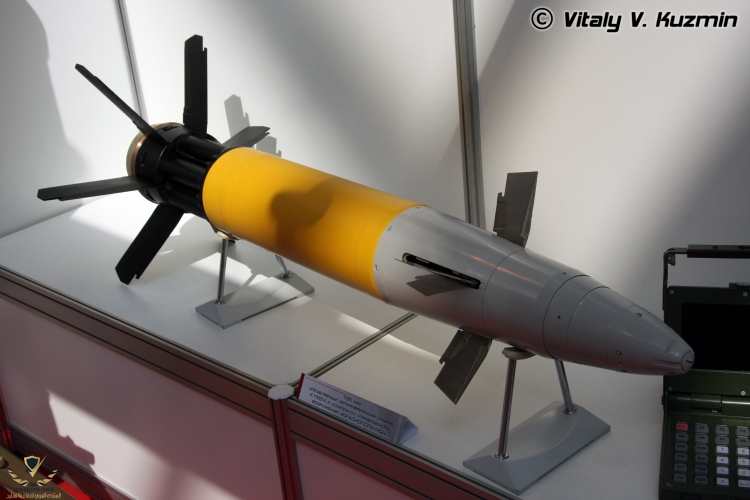

من انتاج KBP" الروسية







العيار ................................................155 ملم
طول القذيفة .................................1200 ملم
وزن
قذيفة ............................................54 كجم
الرأس الحربي / المتفجرة .........................26.5 / 11.0
الرأس الحربي .............................................HEF
​

المدى لغاية 25 كلم








قابلة للعمل مع المدفعية المجرورة وذاتية الحركة عيار 155 mm مثل (G5, G6, M109, FH77, TRF1 )



التعديل الأخير بواسطة المشرف:

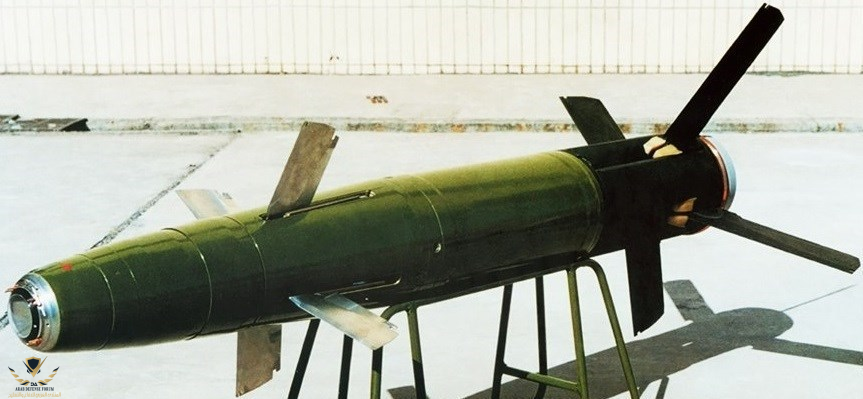

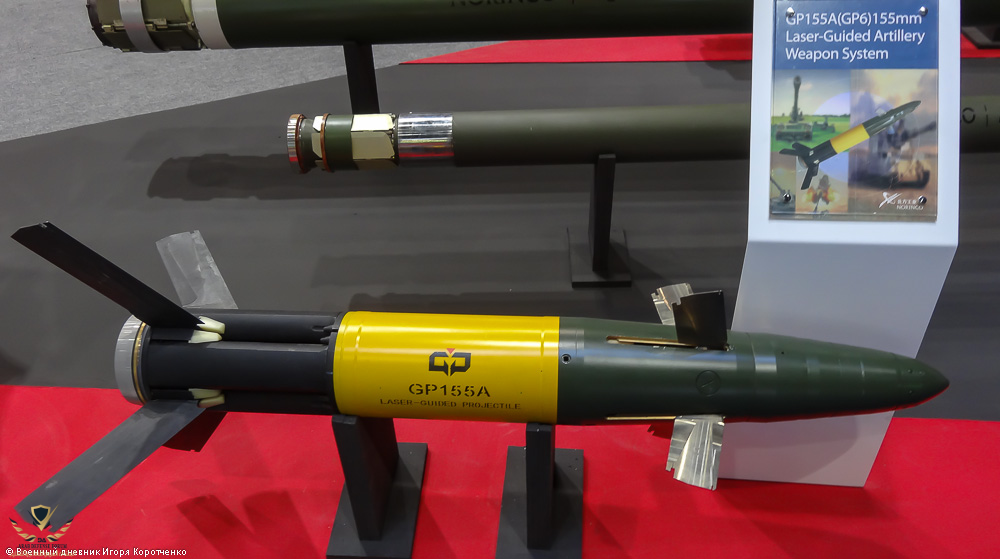

النسخة الصينية من Krasnopol-M

GP6 155mm Laser-Homing Artillery Weapon System


القذيفة تعمل في روسيا الهند والجزائر فقط حول العالم، هي الرد الروسي على قذيفة كوبرهييد

التعديل الأخير بواسطة المشرف:
بابا عروج قال:
لا اتذكر جيدا لكن اعتقد ان الصين تصنع نسختين منها نسخة بعيار 152 ملم واخرى بالعيار 155
أنقر للتوسيع...


نعم
روسيا والصين لديهما نسختان

عيار 155 mm

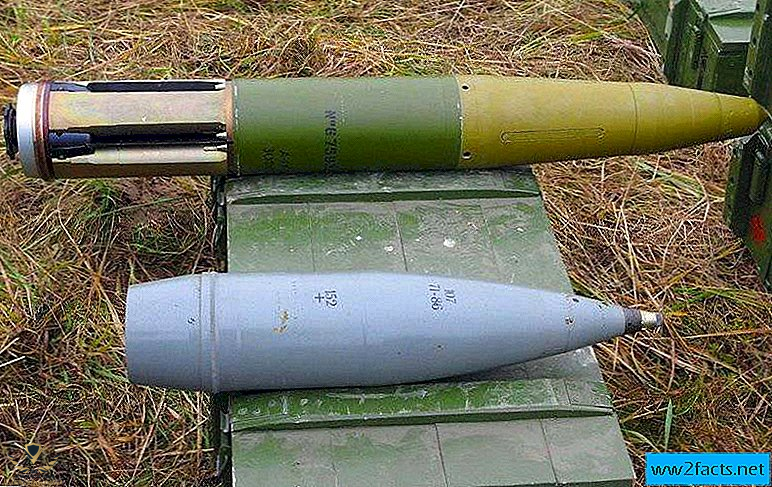

عيار 152 mm

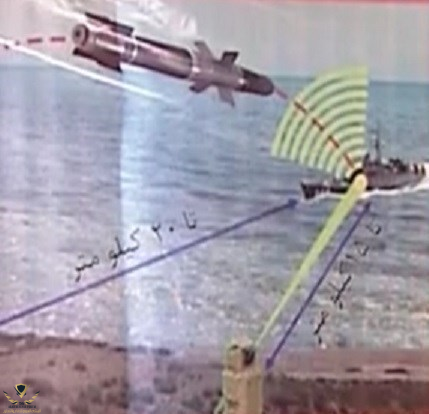

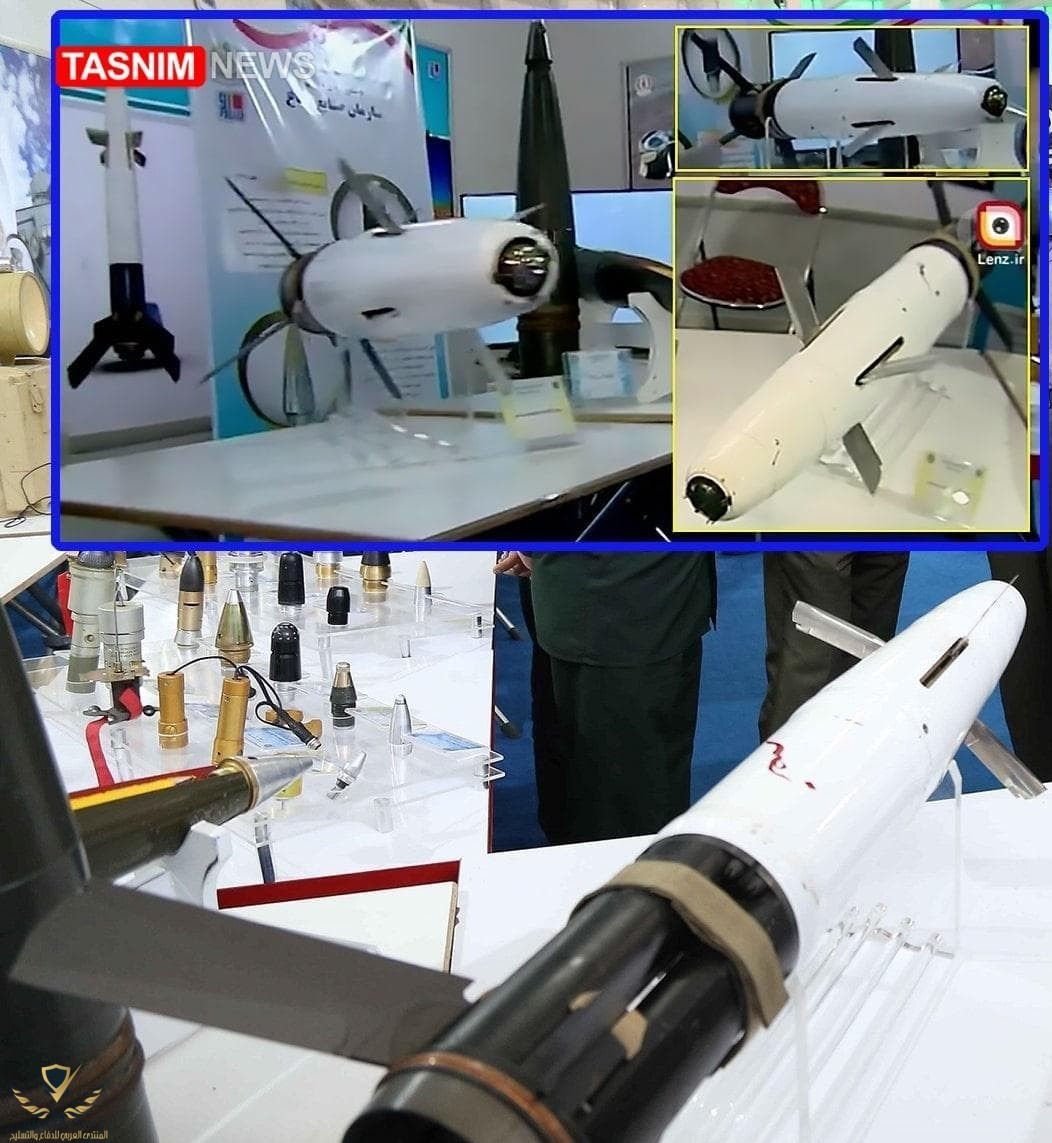

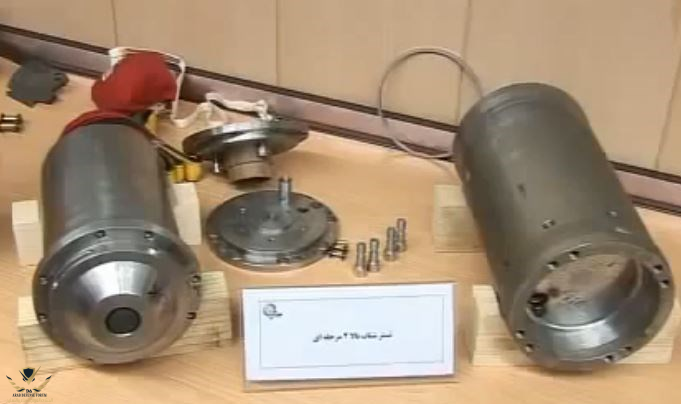

ايران لديها قذيفة ليزرية بصير

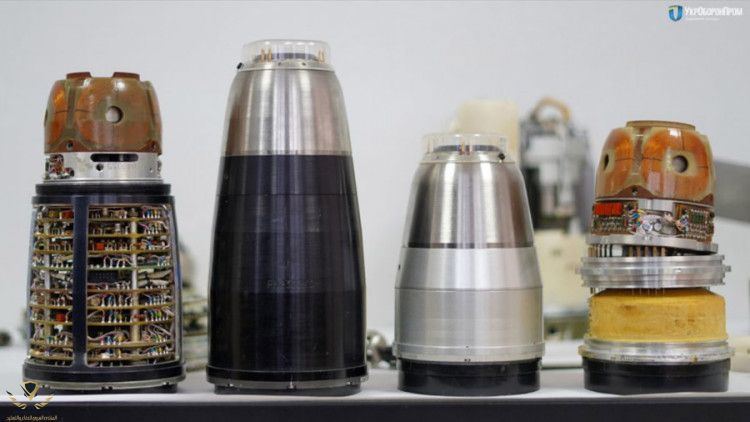

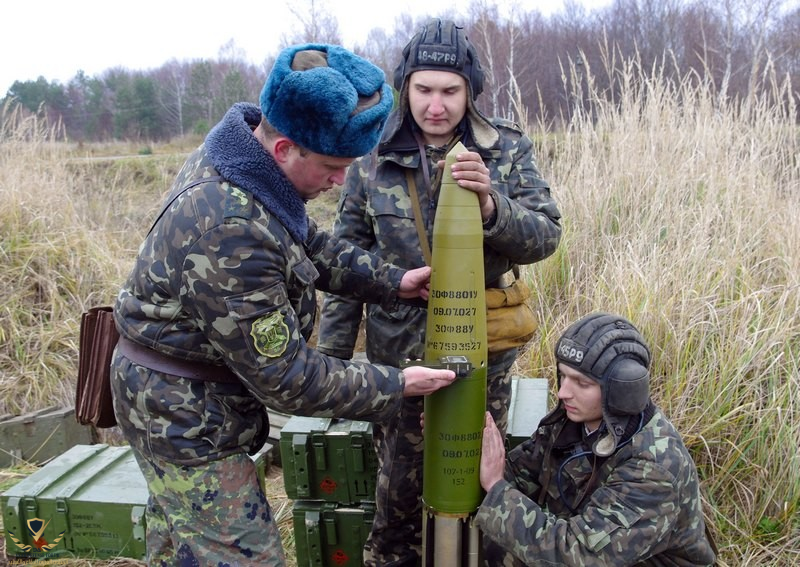

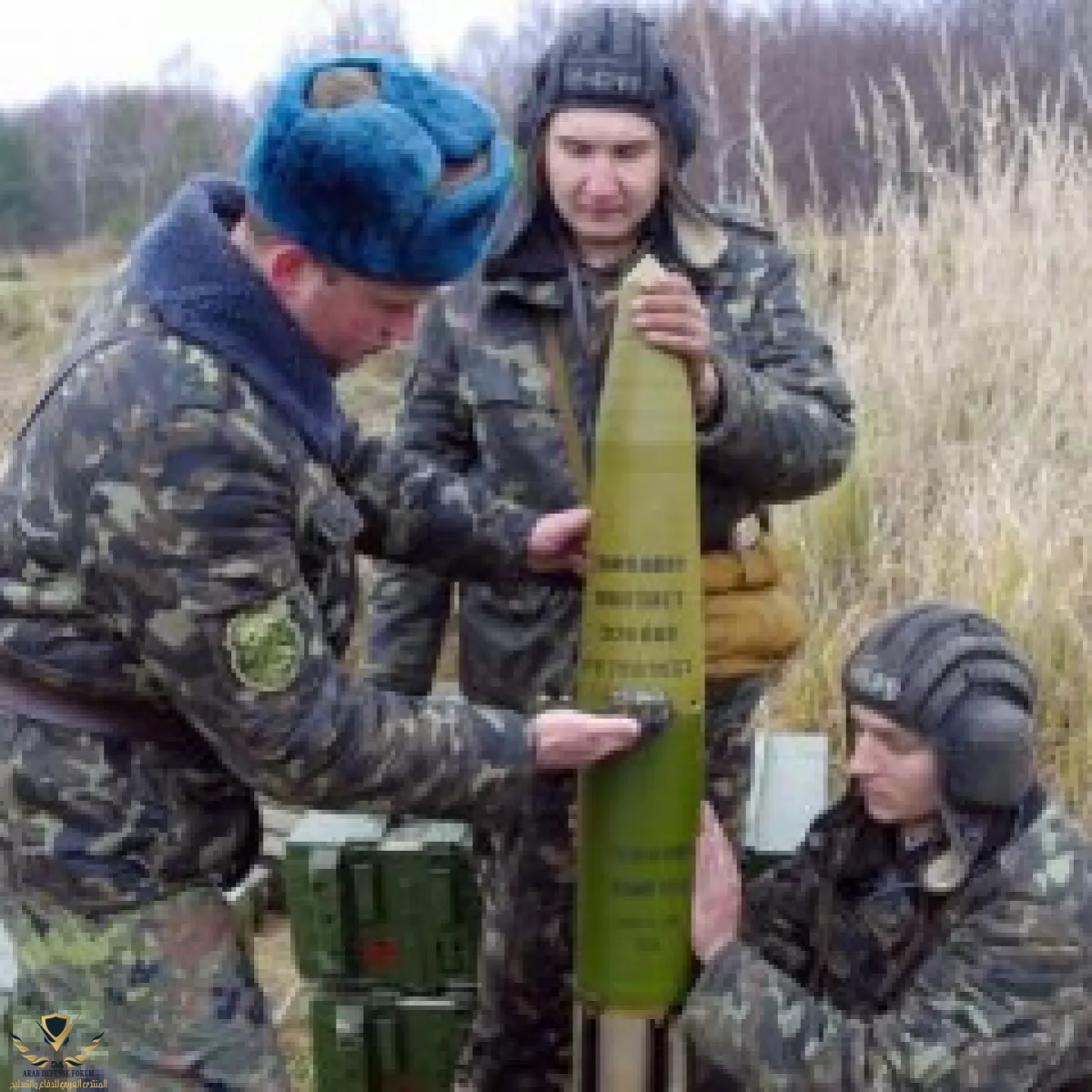

المستشعر في راس القذيفة يكون مغطي بغطاء معدني لحمايته






- تمت إزالة الغلاف الموجود على راس القذيفة وبروز الباحث الليزري لأغراض العرض.







التعديل الأخير:

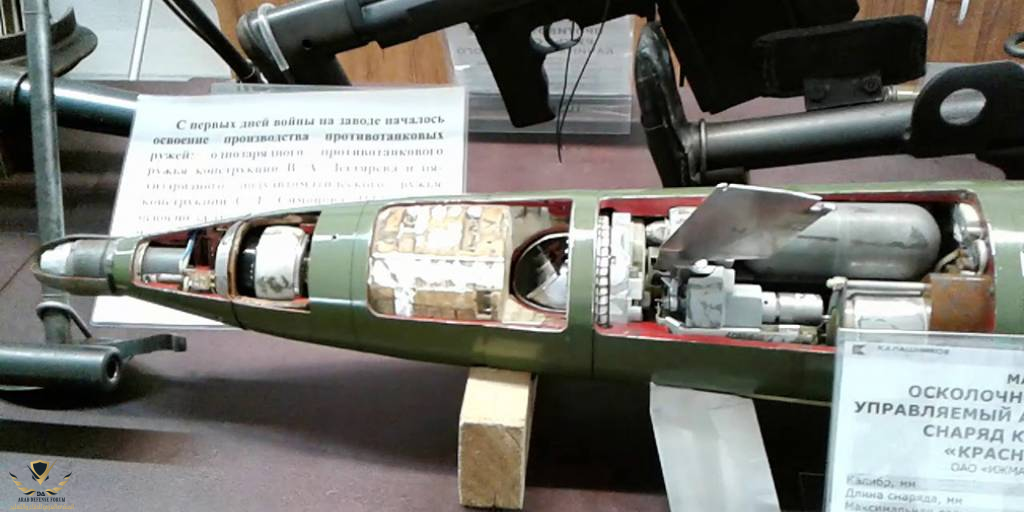

القذيفة الروسية "كراسنبول" Krasnopol هي أيضاً قذيفة مدفعية تستخدم تقنية التوجيه الليزري نصف الآلي في الجزء الأخير من مسارها، طورت من قبل مكتب التصميم KPB. بدأ العمل على مشروعها في أواخر السبعينات، وواجهت مكتب التصميم بداية العديد من المصاعب التقنية، ربما كان أبرزها تطوير نظام توجيه قادر على تحمل صدمة الإطلاق العنيفة، إلا أنه أمكن لاحقاً تجاوز هذه المعضلة مع نظام توجيه ليزري مكون من بعض الجزاء المتحركة.

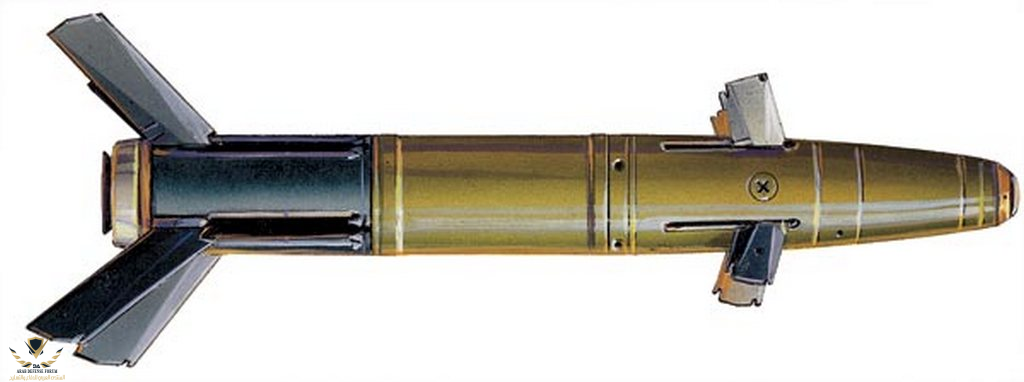

القذيفة كراسنبول من عيار 152 ملم، وتنتج بثلاثة مغايرات، جميعها مخصصة للاشتباك ومهاجمة الأهداف النقطوية الصعبة كالدبابات ومواقع المدفعية والتحصينات الأرضية، والأهداف الأخرى عالية القيمة high-value. النموذج M عيار 152 ملم، النموذج KM-1 من عيار 155 ملم، النموذج KM-2 من عيار 155 ملم.

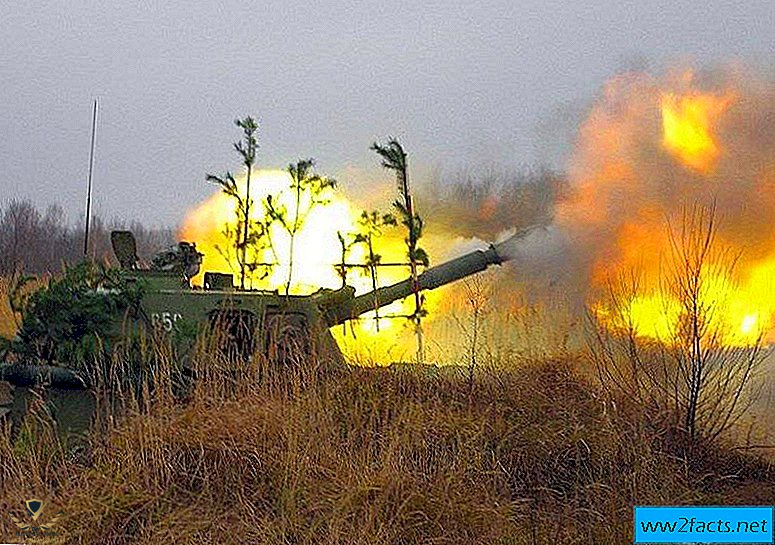

النموذج القياسي للقذيفة يتكون من جزأين، وقد صمم للعمل من مدافع الهاوتزر الروسية المجرورة وذاتية الحركة. وبرزت النقيصة الأولى في هذه القذيفة بعد ملاءمتها للملقم الآلي للمدفع 2S19 بسبب طول القذيفة، مما ترتب عليه وجوب تحميلها يدوياً، الذي قلل بدوره من معدل النيران (تستغرق العملية بأكملها، بما في ذلك الإعداد والإطلاق نحو دقيقة ونصف الدقيقة).

هذه المعضلة أدت لتطوير النموذج M، حيث جرى إنتاج هذه القذيفة على شكل قطعة واحدة من عيار 152 ملم، كما جرى تقليل طولها بمقدار 35 سم، قياساً بالنسخة الأصلية التي كان طولها 1.3 م، وأصبحت أكثر ملائمة للملقم الآلي في السلاح 2S19. النموذج الثاني للقذيفة تم تعديله ليكون مقبولاً للإطلاق من مدافع القوس عيار 155 ملم، حيث عرف بالنموذج KM-1. لقد تم إنتاج هذه النسخة بسبب الانتشار الواسع لأنظمة المدفعية عيار 155 ملم على نطاق واسع. النموذج الثالث للقذيفة والذي عرف باسم KM-2 معد أيضاً للإطلاق من مدافع الهاوتزر القوسية من عيار 155 ملم.

​

النسخة الاوكرانية
defense-arab.com

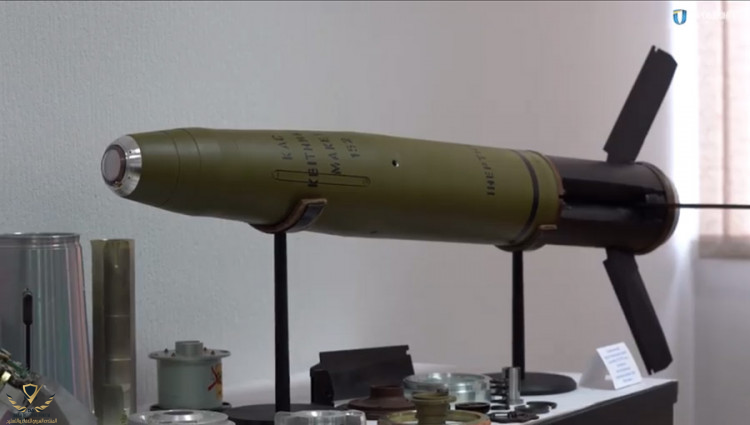

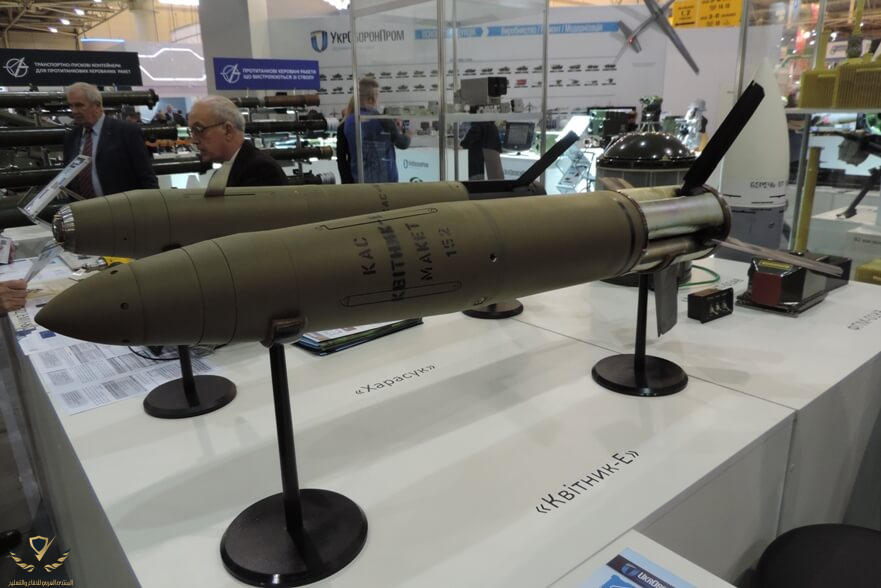

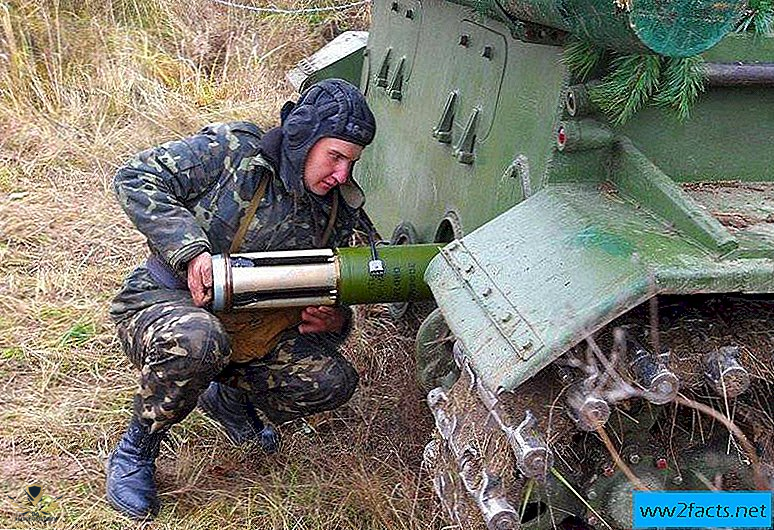

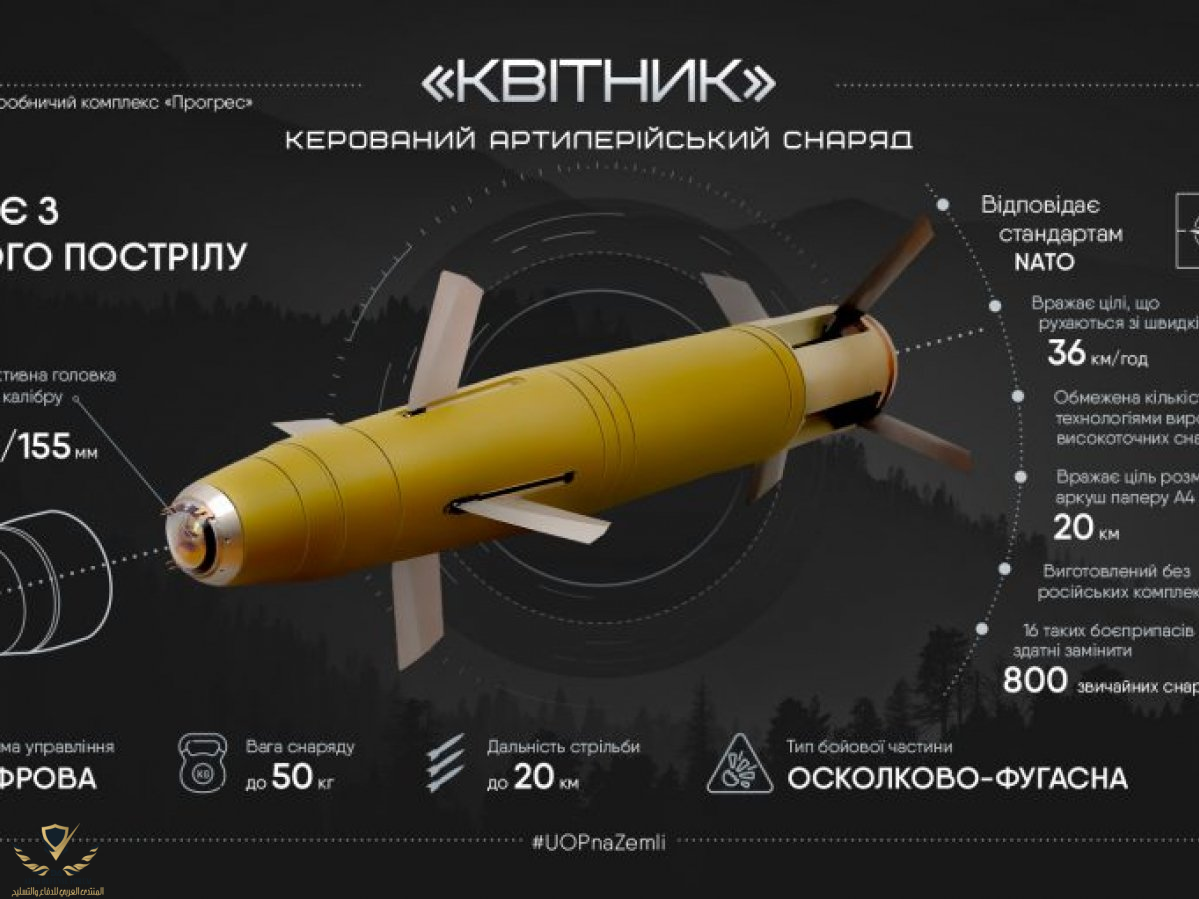

قذيفة المدفعية الاوكرانية Квітник عيار - 152/155 مم

قذيفة مدفعية "حديقة الزهور الاوكرانية من الذخائر شديدة الانفجار موجهة بالليزر شبه النشط مخصصة إلى تزويد أنظمة المدفعية عيار 152 و / أو 155 ملم الخصائص الرئيسية: - طول قذيفة - 1.2 متر. - العيار - 152/155 مم - وزن القذيفة - 48 كجم - وزن متفجر - 8 كيلوغرامات - نطاق العمل - 3-20 كيلومتر -...
defense-arab.com defense-arab.com

Saud06 قال:
المستشعر اتوقع بالمؤخرة "مثل الكورنيت"
أنقر للتوسيع...

هناك نوعين شائعين من التوجيه الليزري تستخدم في توجيه المقذوفات الحديثة نسبياً المضادة للدروع، أحدهما "التوجيه الليزري نصف النشط" Semi-Active Laser Homing (مستشعر الشعاع في مقدمة المقذوف)، والآخر هو "التوجيه بركوب شعاع الليزر" laser beam riding guidance (مستشعر الشعاع في مؤخرة المقذوف).

1- النوع الأول نصف النشط يعتمد في توجيهه بشكل رئيس على توافر باحث ليزري في مقدمة القذيفة. أيضا عمله مرتبط بتوفر بمنظومة تعيين ليزرية designator تعمل على إضاءة الهدف بشعاع ليزري مشفر.

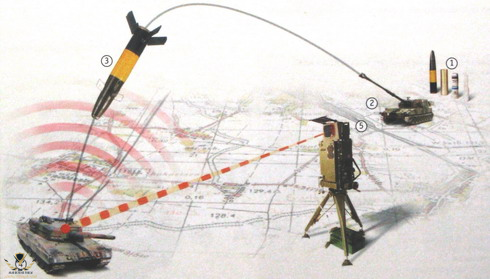

وللتوضيح، عمل منظومة التعيين الليزرية يبدأ مع توجيه المشغل خطاً شعاعياً دقيقاً مخفياً وغير لامع أو مضيء، على شكل نبضات مشفرة coded pulses نحو الهدف (الصورة للأسفل) فترتد عنه طاقة معكوسة مخروطية الشكل (للدقة العلمية، الانعكاس يكون مبعثراً في جميع الاتجاهات). إن هذا الانعكاس ينتقيه الباحث الليزري laser seeker في مقدمة الصاروخ الذي يتم إطلاقه من مكان قريب من الهدف، ويبدأ في البحث عن جزء من طاقة الليزر المنعكسة التي تعمل كمحطة إشارة لآلية الانقياد وتحديد الجهة أو المصدر القادمة منه، مما يحفزه على توجيه زعانفه نحو مركز الإشارة المنعكسة عن الهدف وضربه.

2- نمط التوجيه الليزري الآخر أو التوجيه بركوب الشعاع beam rider guidance، يدخل ضمن مصطلح التوجيه SACLOS أو القيادة نصف الآلية إلى خط البصر. إذ تعتمد تقنية ركوب الشعاع على مصدر إضاءة خارجي، يوجه شعاع كهرومغناطيسي electromagnetic beam نحو الهدف. هذا الشعاع يكون عبارة عن حزمة ليزر مسلطة على كتلة الهدف، حيث يتولى كاشف detector مثبت في مؤخرة الصاروخ المحافظة على طيران الصاروخ في مركز هذا الشعاع عن طريق تحسس الإشارات المشفرة المرسلة من وحدة الإطلاق (وحدة السيطرة في الصاروخ تقوم بترجمة الإشارات الواردة وتقوم بعمل أوامر تصحيحية خاصة لتبقي القذيفة في مركز الشعاع). من أمثلة الصواريخ الموجهة المضادة للدروع والعاملة بهذه التقنية، الروسي Kornet-E وكذلك الصاروخ Refleks الذي يطلق من سبطانة مدافع الدبابات الروسية T-80 وT-90 وغيرهما من المقذوفات.


الجراح قال:


أنقر للتوسيع...

سلاح مهم ومؤثر جدآ في ساحة المعركة بالأخص للقوات الخاصة العاملة خط الجبهه أو حتى العاملة خلف خطوط العدو والتي تحتاج لمثل هذا السلاح في أضاءة الأهداف ليزريآ ليتم قصفها من المدفعية أتمنى أن تحصل السعودية على حقوق تصنيعة محليآ .

أو من الممكن أن نتجة لى أوكرانيا في هذا المجال لأن على ما أعتقد أوكرانيا أيضآ لديها نظام مشابه تحت مسمى "Kvіtnik"

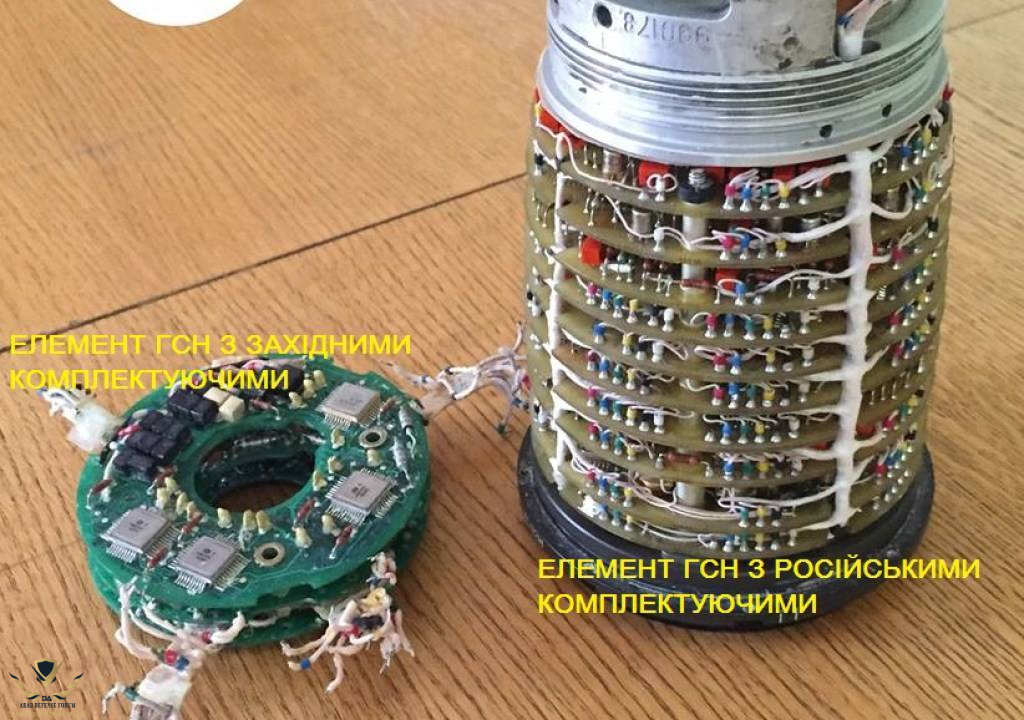

واضح من شكل المصنع والفنيين الشيبان اللي شغالين فيه أن وضعهم المادي تعبان ويحتاجون للكاش بشدة وهذي فرصة لن تعوض لمن يرغب بنقل التقنية
