بسم الله الرحمن الرحيم
.............................

سفينة الإبرار من الفئة روتردامLPD Rotterdam


كلِّف الحوض الجاف Schelde، في هولندا، بناء سفينة الإبرار Rotterdam، لمصلحة البحرية الملكية الهولندية، وذلك في عام 1993؛ ودخلت الخدمة في عام 1997. وتخطط البحرية الملكية الهولندية لبناء سفينة أخرى من الفئة نفسها، تحمل اسم Johan Witt، لتدخل الخدمة عام 2007. وستزود السفينة الجديدة بإمكانيات القيادة والسيطرة اللازمة لقوة عمل مشترك.

هذه الفئة من سفن الإبرار قادرة على تشغيل الطائرات العمودية، في المياه المضطربة حتى ارتفاع الموج إلى 6 أمتار. ويمكنها تنفيذ العديد من المهام البرمائية، بما في ذلك تحميل ونقل وإبرار كتيبة من مشاة الأسطول بكامل عتادها وتجهيزاتها الإدارية. السفينة تحمل إمدادات إدارية تكفي لإبحار الكتيبة لمدة عشرة أيام. السفينة قادرة كذلك على نقل القوات الاحتياطية وإخلاء الخسائر. وهي مزودة بمكان إيواء مجهز يستوعب 613 فرداً. وتستطيع نقل 170 ناقلة جند مدرعة، أو 33 دبابة قتال رئيسية. كما توفر إمكانيات لرسو 6 لنشات إبرار.

سفن هذه الفئة مزودة بنظام Goal keeper للدفاع الجوي المركزي، مركب في مقدمة السفينة، فوق سطح هبوط الطائرات العمودية مباشرة. يستخدم هذا النظام مدافع من النوع Gatling، من العيار 30 مم، بمعدل نيران 4200 طلقة في الدقيقة، ومدى 1500م. ويستخدم نظام كشف وتتبع للأهداف بالأشعة دون الحمراء، مداه 20 كم. وتوجد أربعة مدافع من النوع Oerlikon، من العيار 20 مم، مركبة على سطح السفينة. ويمكن السفينة حمل 63 طوربيداً في منطقة خاصة للتخزين.

السفينة مزودة بسطح طيران، طوله 58 م، وعرضه 25 م، وبه أربع نقاط لهبوط طائرتَين عموديتَين من الحجم الكبير، مثل EH-101. وتكفي حظيرة إيواء الطائرات العمودية أربع طائرات EH-101 أو ست طائرات متوسطة مثل الطائرة NH- 90.

السفينة مزودة بأربعة مولدات تعمل بوقود الديزل من النوع Stork Wartsila، لتوليد 14 ميجاوات؛ ومحركَين من النوع Holec، قدرة كلّ منهما 12 ميجاوات.

1. بلد المنشأ: هولندا.

2. الاستخدام: سفينة إبرار. يمكنها أن تعمل كرصيف عائم لرسو الزوارق المختلفة.

3. الدول المستخدِمة: هولندا.
المواصفات العامة والفنية:

1. الأبعاد الخارجية

الطول الكلي: 162 م.


العرض:25 م.


الغاطس:5.9 م.


طول سطح الطيران:58 م.


عرض سطح الطيران:25 م.


2. الأوزان

الحمولة الكاملة:14 ألف طن.


3. الأداء

السرعة القصوى:أكثر من 18 عقدة[1]/ س.


مدى العمل:6000 ميل بحري[2]، عند السرعة 12 عقدة/ س.


4. القوة المحركة

مولد كهربائي:Stork Wartisla.


العدد:4.


القدرة الكهربائية:14 ميجاوات.


المحرك:Holec.


العدد:2.


قدرة المحرك:12 ميجاوات.


عدد المحاور:2.


5. التسليح

نظام دفاع جوي مركزي:Goal Keepr.

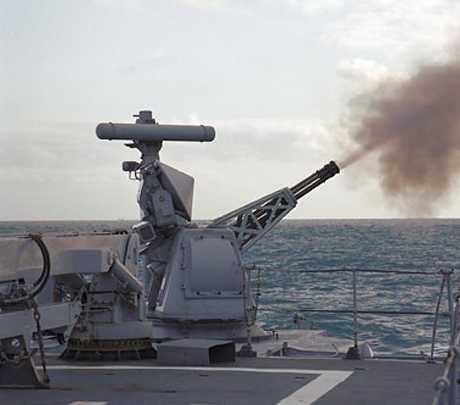

[FONT=Arial,Helvetica]صور النضام[/FONT]​

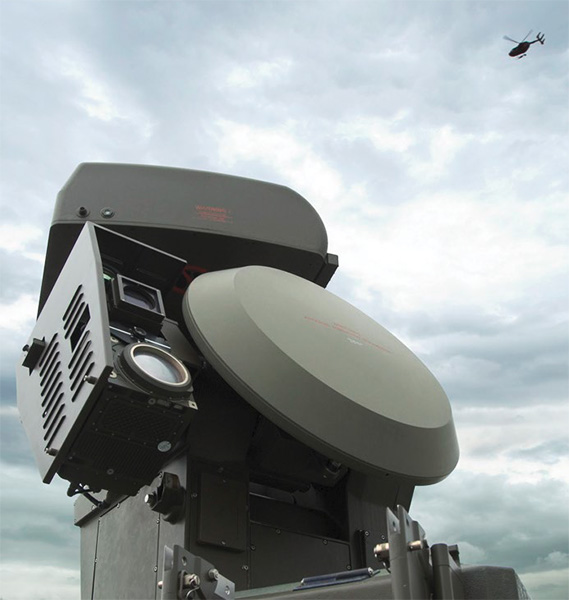

[FONT=Arial,Helvetica]Goalkeeper [/FONT]

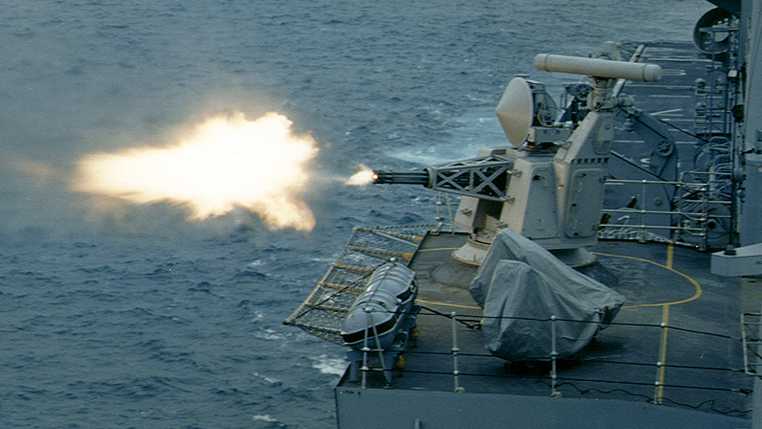

[FONT=Arial,Helvetica]Goalkeeper




نظام قيادة نيران بالأشعة دون الحمراء:IRSCAN.


نظام مدافع للدفاع الجوي:Oerlikon.

العيار:20 مم.




6. المستشعرات

رادار بحث جوي وسطحيA 08.


رادار بحث سطحي:ARPA.


رادار ملاحي:يعمل في حيز التردد أي.


رادار سيطرة جوية:يعمل في حيز التردد أي.


7. الحرب الإلكترونية
ARBOC.
قاذف الرقائق المعدنية والمشاعل الحرارية

Nixie.
نظام خداع الطوربيد المعادي


8. الاتصالات

نظام اتصال بالأرقام الصناعية

Link 16, Link 11.
وصلات نقل المعلومات


9. قدرات النقل

الأفراد: 613 فرداً بكامل العتاد.


ناقلات الجند المدرعة: 170.


دبابات القتال الرئيسية: 33.


أماكن الرسو: تكفي 6 زوارق إبرار.


10. الطاقم

طاقم سفينة الإبرار : 124.


أماكن إيواء : 613 فرداً من مشاة الأسطول بكامل التجهيزات والمعدات. [/FONT]​

التعديل الأخير:

k.g.b

صقور الدفاع
إنضم
30 يوليو 2008
المشاركات
3,805
التفاعلات
236
صور السفينة Johan Witt بعد التصنيع











ابو العنود

صقور الدفاع
إنضم
20 يوليو 2008
المشاركات
3,069
التفاعلات
6,291 11
شكرا اخ سام على جهدك
لكن لماذا تحتاج هولندا مثل هذه السفن ليست دوله استعماريه؟


su47-alg

عضو مميز
إنضم
24 أكتوبر 2008
المشاركات
1,256
التفاعلات
6
مشكور على الموضوع الرائع. أخي سام


((hero))

القيادة العامة للقوات البحرية
صقور الدفاع
إنضم
22 سبتمبر 2008
المشاركات
714
التفاعلات
8
موضوع رائع وهل تخدم في قوات بحرية اخري


titod

عضو
إنضم
12 يناير 2009
المشاركات
147
التفاعلات
1
شكراااااااااااااااااااااااااااااااااااااااااااااااا


tom14cat

خـبيـر عســكري
إنضم
21 ديسمبر 2008
المشاركات
4,613
التفاعلات
223
شكراً على الموضوع والسفينة تبدو مثل حاملات الطائرات.


osama_1010

عضو
إنضم
18 نوفمبر 2008
المشاركات
1,931
التفاعلات
48
مشكور اخي sam الجزائري على المعلومات والصور الرائعة
