الفرقاطة الروسية جيبارد

[فادي الشام]

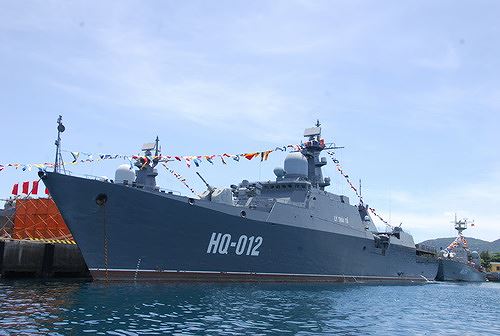

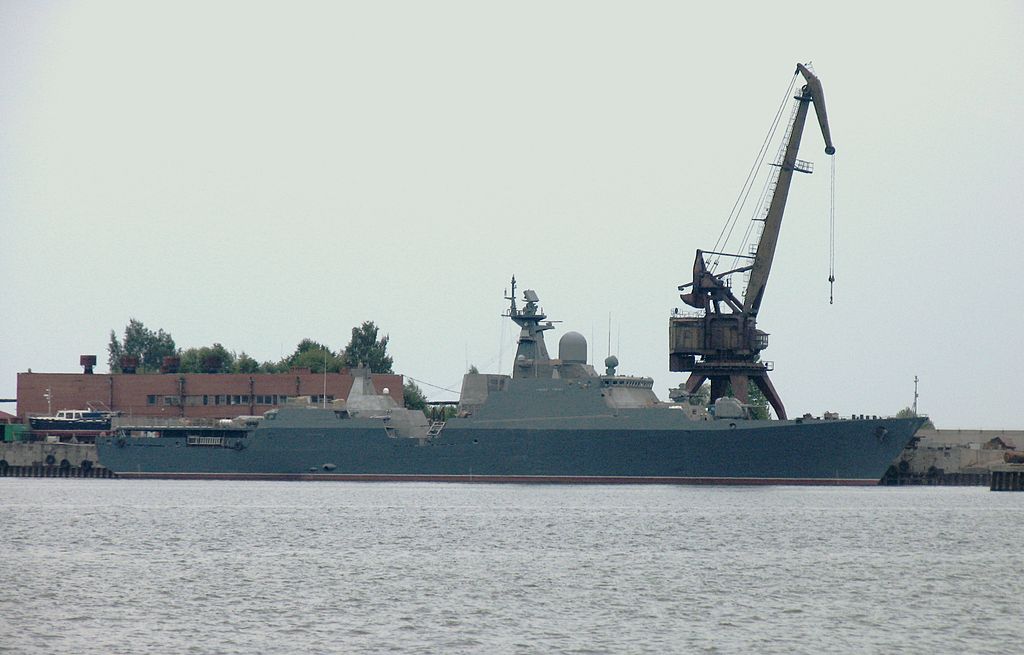

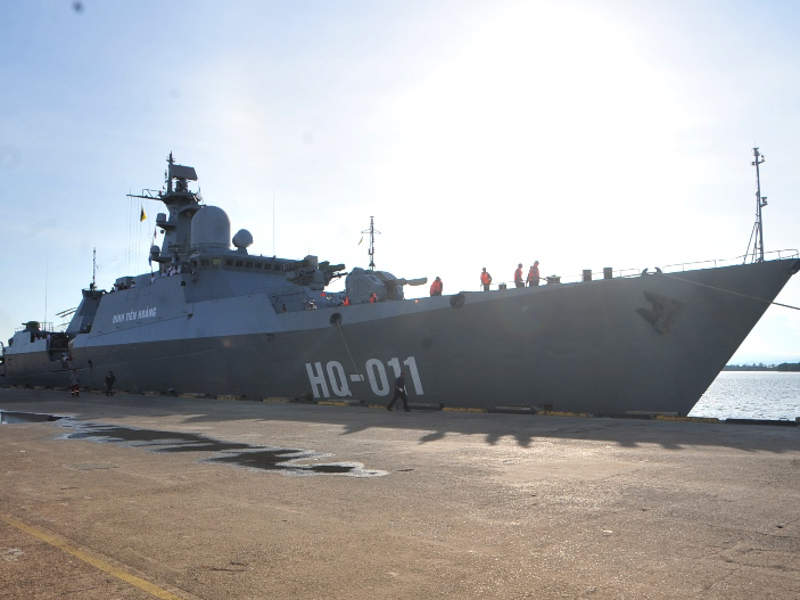

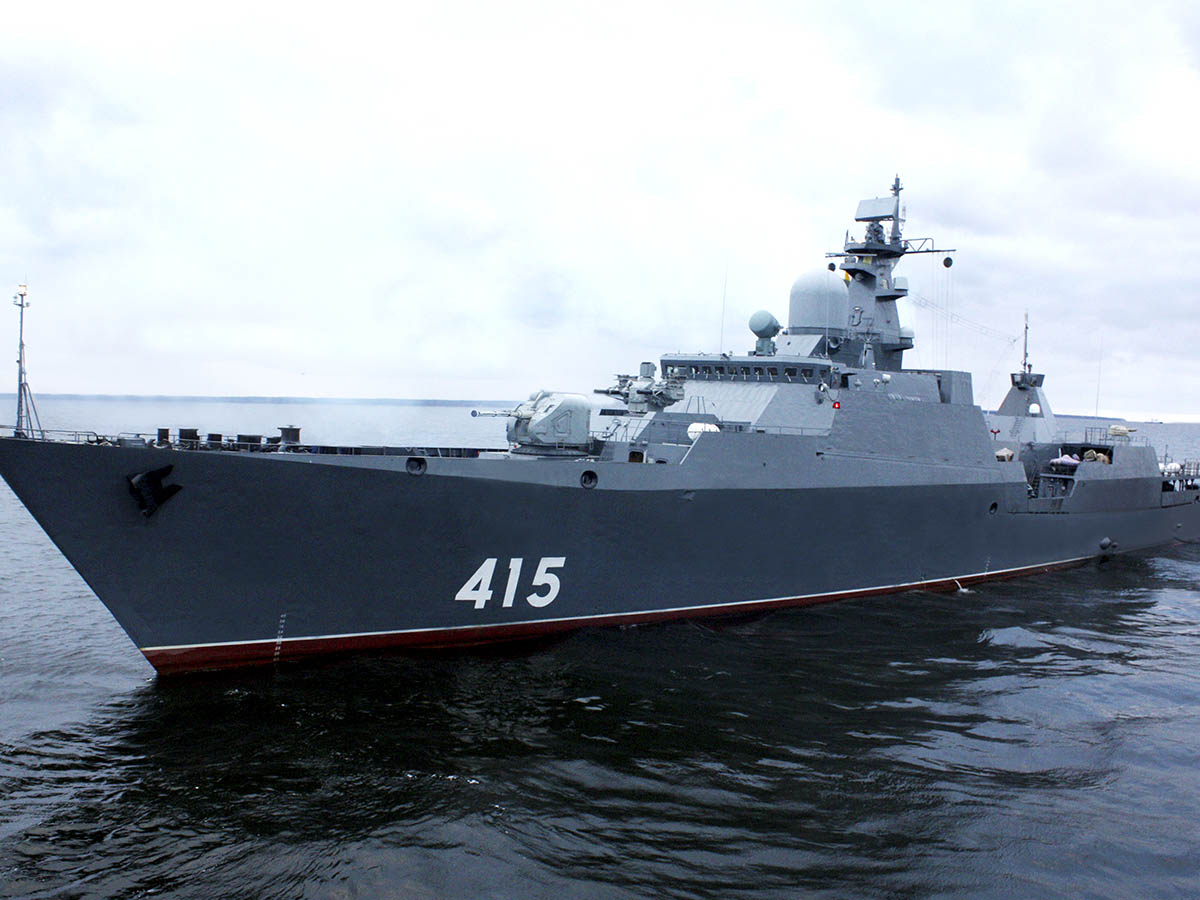

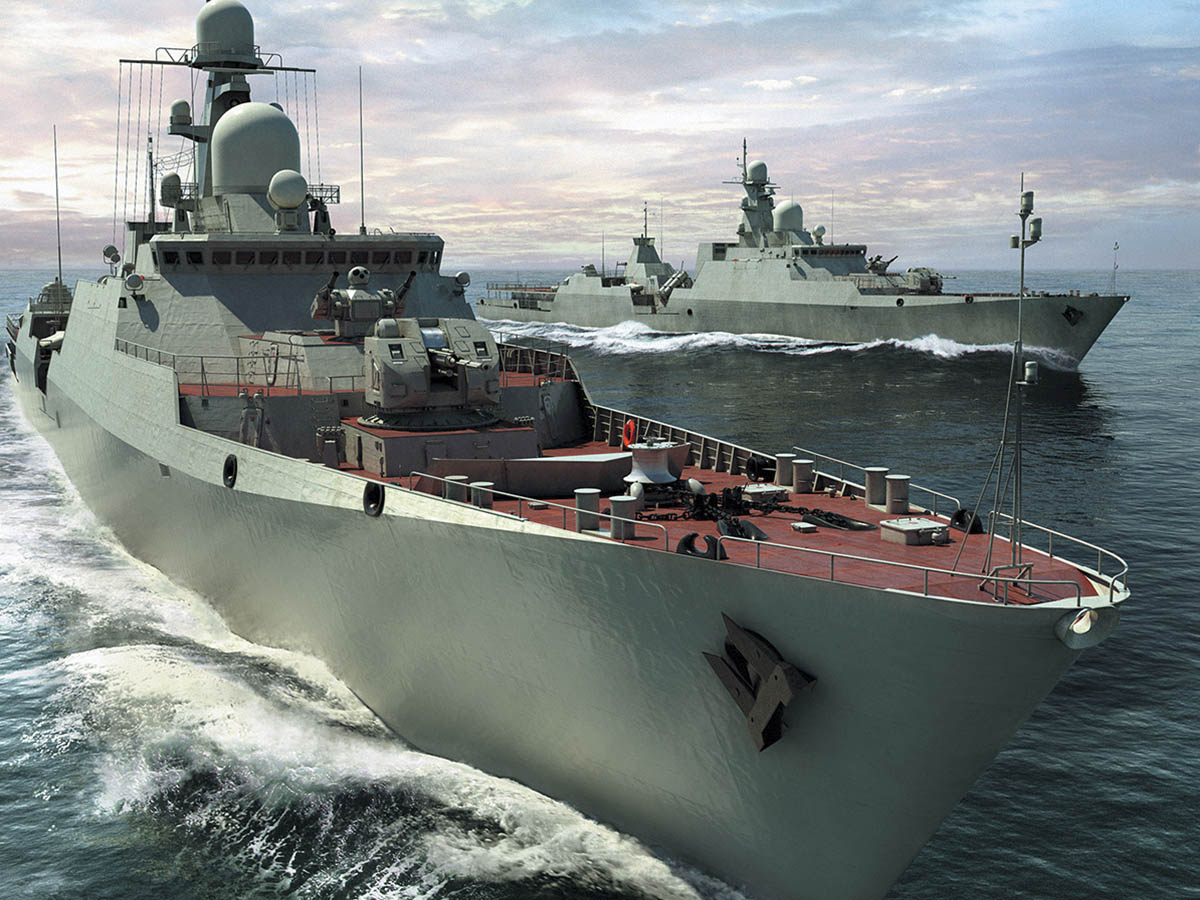

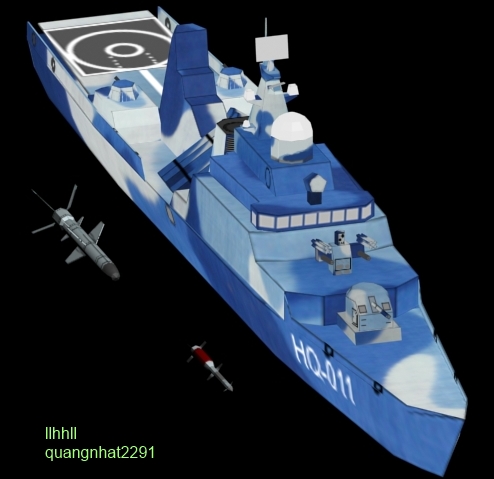

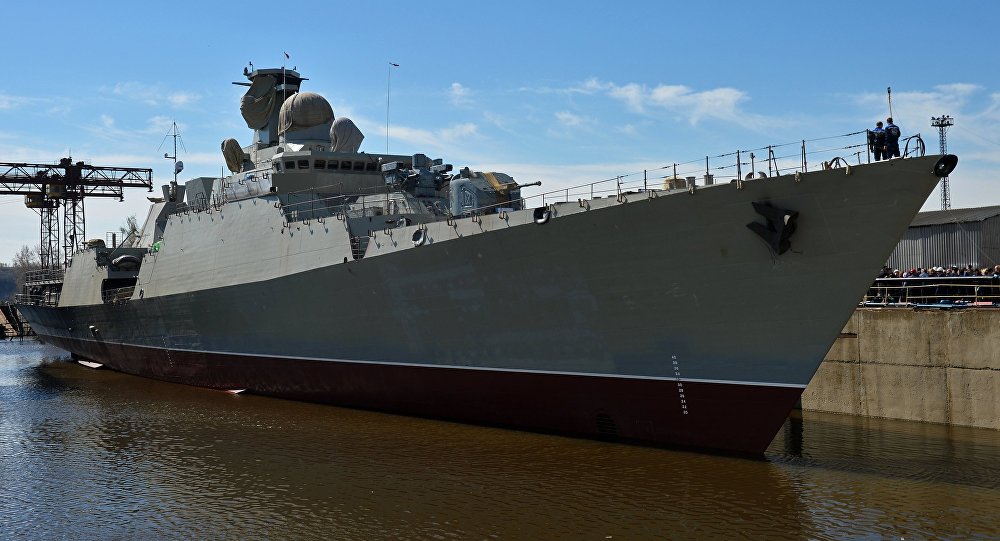

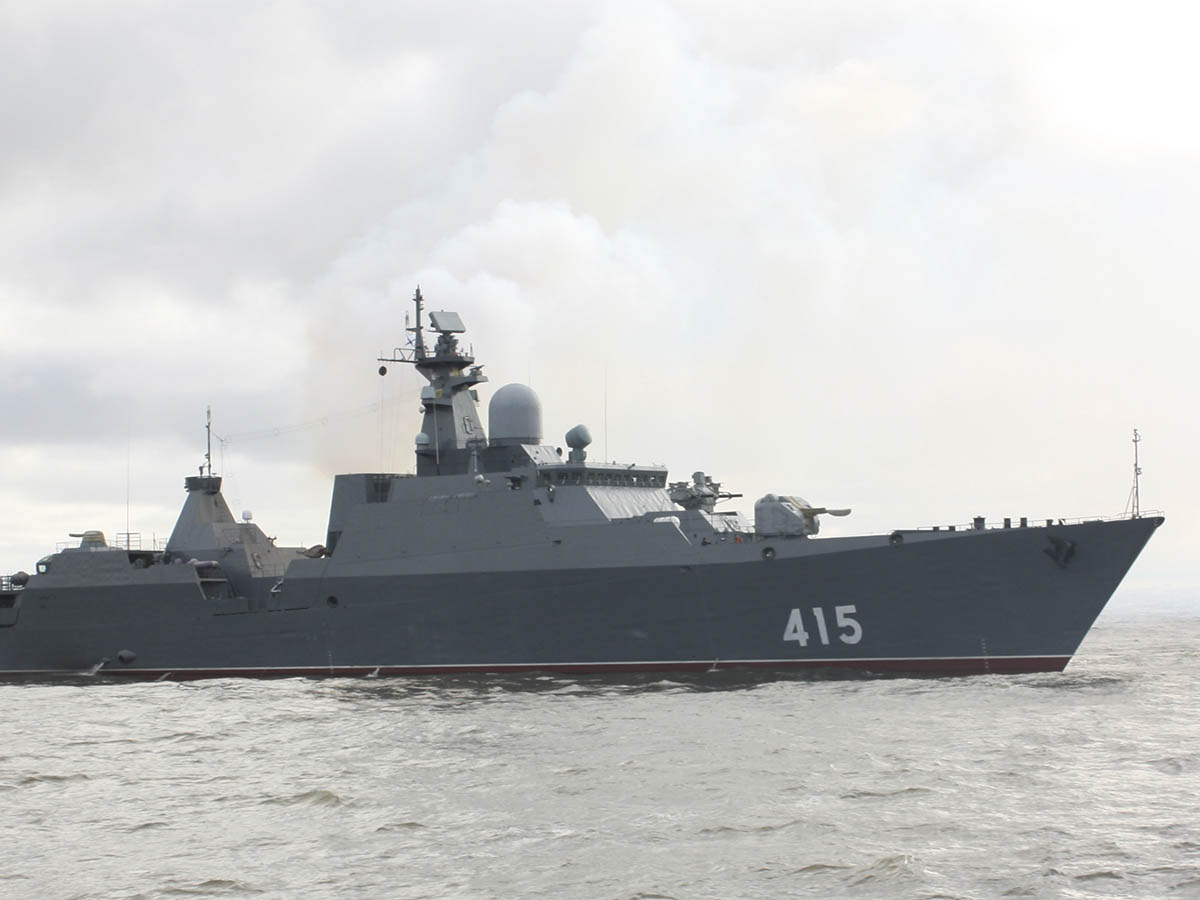

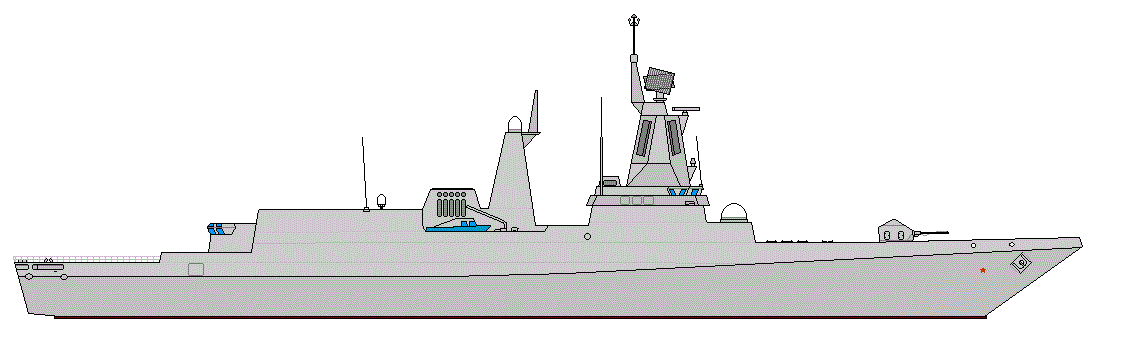

Gepard 3.9 frigates

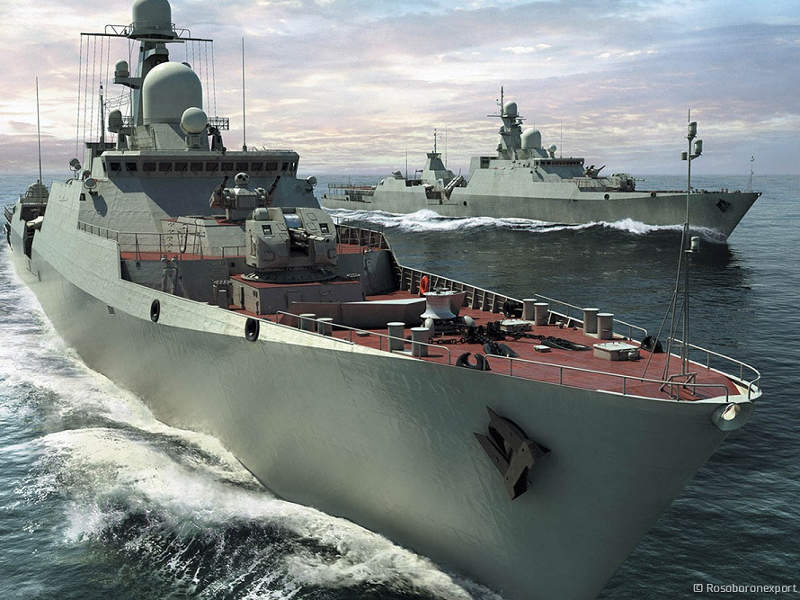

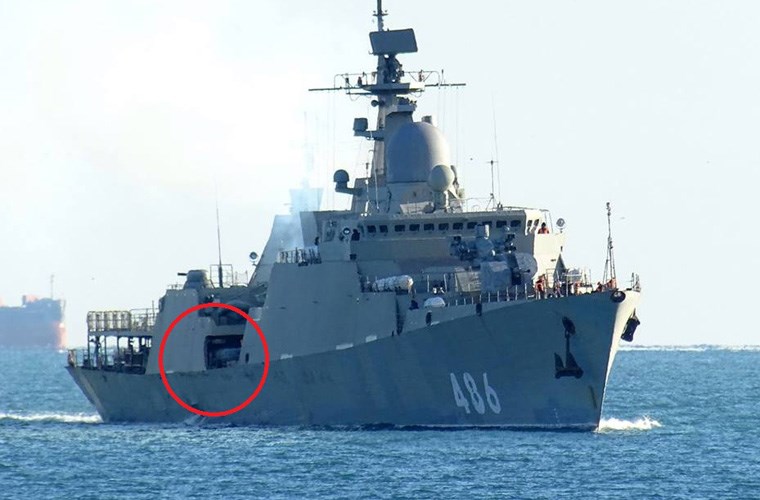

الفرقاطة الروسية من الدرجة جيبارد

مجهزة بتكنولوجيا الشبح و مجموعة أسلحة متقدمة

نظام ادارة القتال CMS
رادار البحث Pozitiv-ME1/ME1.2

الازاحة 1900 طن
الطول 100 م

السرعة 52 كم /سا
المدى 7000 كم

التسليح:

• مدفع بحري 76 ملم
• مدفع 30 ملم عدد 2
• مدفع 14.5 ملم عدد 2
• 8 قاذفات صواريخ Kh-35E المضادة للسفن
• 8 قاذفات صواريخ كليبر
• 4 قاذفات طوربيد 533 ملم
• راجمة طوربيد RBU-6000 عدد 1
• قاذفات صواريخ Osa-M دفاع جوي
• 20 لغم أعماق

مهبط مروحيات

​

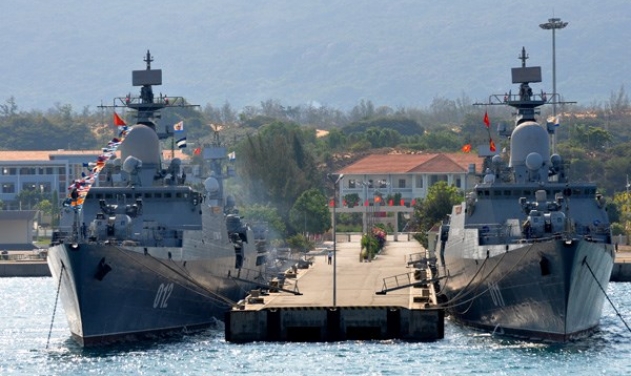

فيتنام لديها 4 سفن من هذة الفئة

​



[Jordanian falcon]

تسليح رهيب نوعا ما ، هل من مواصفات للرادار



[agax]

حسب الازاحة ممكن تكون كورفيت و ليس فرقاطه



[Balerion]

ال AAW تعبان



[milasus007]

عدد أفراد الطاقم 110 فرد و هو عدد كبير جدا لكورفيت بهذه الإزاحة ، مما يوحي بنقص الأجهزة الأتوماتيكية في السفينة.تخيل لو اصيبت و اغرقت حجم الخسائر البشرية



[كاهن حرب]

كما ذكر أستاذنا agax الإزاحة اقل من إزاحة فرقاطة،

وكذلك عدد الطاقم،
وضعف الدفاع الجوي،

هل من معلومات عن أحدث فرقاطة لديهم ؟



[anti poliz]

كما ذكر أستاذنا agax الإزاحة اقل من إزاحة فرقاطة،

وكذلك عدد الطاقم،
وضعف الدفاع الجوي،

هل من معلومات عن أحدث فرقاطة لديهم ؟

فرقاطات الأميرال غروتشوف الروس بدأوا بمفهوم الفرقاطات متعددة المهام بدل التخصص في مكافحة الغواصات فقط أو السفن لذا ألغوا طلبيات من مشاريع أخرى متخصصة و يتابعون تزويد قواتهم البحرية بقطع متعددة المهام

إزاحتها 4500 طن إلى 5400 طن

تلقوا إثنتين و يخططون لإكمال التزود ب 15 في المجموع منهم إثنتين طور الإنجاز

سرعتها جيدة تتجاوز 54 كلم بقليل

تستطيع الإبحار لما يقارب 9000 كلم و بقائية لمدة 30 يوم في أعالي البحار بسرعة متوسطة 28 كلم في الساعة

Furke-4 5P-27 للرصد و التتبع و الوجيه للأهداف الجوية و على السطح

لديها رادار AESA من نوع 5P-20K هو للتوجيه و التحكم

و لديها رادار آخر إضافي لتتبع الأهداف على السطح يعني قدرات جيدة من ناحية الرصد

مع رادار تحكم في النيران من نوع Puma 5P-10

و سونار مدمج من نوع Zarya M و آخر مقطور مع تجهيزات خاصة بالتوجيه و أخرى بالتشويش و الإجراءات المضادة له

و 16 خلية VLS أي خلايا الإطلاق العمودي ثمانية للكاليبر و ثمانية للاونيكس

و 32 خلية للإطلاق العمودي لصواريخ الدفاع الجوي الصواريخ مماثلة لتلك الخاصة بال S350

مع أنبوبين للتوربيدو و مدفع رشاش ذو تحكم آلي للتهديدات الجوية القريبة CIWS

و رشاشين من عيار 14.5 و مروحية KA-27 مضادة للغواصات


لمحة مبسطة تعويضا عن موضوع القواعد الروسية الذي لم أجهزه بعد مؤتمرات و تكوينات مستمرة عندي هذا الأسبوع اصبر معي جزاك الله خيرا



[كاهن حرب]

فرقاطات الأميرال غروتشوف الروس بدأوا بمفهوم الفرقاطات متعددة المهام بدل التخصص في مكافحة الغواصات فقط أو السفن لذا ألغوا طلبيات من مشاريع أخرى متخصصة و يتابعون تزويد قواتهم البحرية بقطع متعددة المهام

إزاحتها 4500 طن إلى 5400 طن

تلقوا إثنتين و يخططون لإكمال التزود ب 15 في المجموع منهم إثنتين طور الإنجاز

سرعتها جيدة تتجاوز 54 كلم بقليل

تستطيع الإبحار لما يقارب 9000 كلم و بقائية لمدة 30 يوم في أعالي البحار بسرعة متوسطة 28 كلم في الساعة

Furke-4 5P-27 للرصد و التتبع و الوجيه للأهداف الجوية و على السطح

لديها رادار AESA من نوع 5P-20K هو للتوجيه و التحكم

و لديها رادار آخر إضافي لتتبع الأهداف على السطح يعني قدرات جيدة من ناحية الرصد

مع رادار تحكم في النيران من نوع Puma 5P-10

و سونار مدمج من نوع Zarya M و آخر مقطور مع تجهيزات خاصة بالتوجيه و أخرى بالتشويش و الإجراءات المضادة له

و 16 خلية VLS أي خلايا الإطلاق العمودي ثمانية للكاليبر و ثمانية للاونيكس

و 32 خلية للإطلاق العمودي لصواريخ الدفاع الجوي الصواريخ مماثلة لتلك الخاصة بال S350

مع أنبوبين للتوربيدو و مدفع رشاش ذو تحكم آلي للتهديدات الجوية القريبة CIWS

و رشاشين من عيار 14.5 و مروحية KA-27 مضادة للغواصات


لمحة مبسطة تعويضا عن موضوع القواعد الروسية الذي لم أجهزه بعد مؤتمرات و تكوينات مستمرة عندي هذا الأسبوع اصبر معي جزاك الله خيرا

لك كامل العذر أستاذنا الكريم،
وأنا طلبت الموضوع على وقتك،
حتى لو لم تتفرغ له الا بعد أشهر،

وبالتوفيق لك ان شاءالله



[sss2007zzz]

فرقاطات الأميرال غروتشوف الروس بدأوا بمفهوم الفرقاطات متعددة المهام بدل التخصص في مكافحة الغواصات فقط أو السفن لذا ألغوا طلبيات من مشاريع أخرى متخصصة و يتابعون تزويد قواتهم البحرية بقطع متعددة المهام

إزاحتها 4500 طن إلى 5400 طن

تلقوا إثنتين و يخططون لإكمال التزود ب 15 في المجموع منهم إثنتين طور الإنجاز

سرعتها جيدة تتجاوز 54 كلم بقليل

تستطيع الإبحار لما يقارب 9000 كلم و بقائية لمدة 30 يوم في أعالي البحار بسرعة متوسطة 28 كلم في الساعة

Furke-4 5P-27 للرصد و التتبع و الوجيه للأهداف الجوية و على السطح

لديها رادار AESA من نوع 5P-20K هو للتوجيه و التحكم

و لديها رادار آخر إضافي لتتبع الأهداف على السطح يعني قدرات جيدة من ناحية الرصد

مع رادار تحكم في النيران من نوع Puma 5P-10

و سونار مدمج من نوع Zarya M و آخر مقطور مع تجهيزات خاصة بالتوجيه و أخرى بالتشويش و الإجراءات المضادة له

و 16 خلية VLS أي خلايا الإطلاق العمودي ثمانية للكاليبر و ثمانية للاونيكس

و 32 خلية للإطلاق العمودي لصواريخ الدفاع الجوي الصواريخ مماثلة لتلك الخاصة بال S350

مع أنبوبين للتوربيدو و مدفع رشاش ذو تحكم آلي للتهديدات الجوية القريبة CIWS

و رشاشين من عيار 14.5 و مروحية KA-27 مضادة للغواصات


لمحة مبسطة تعويضا عن موضوع القواعد الروسية الذي لم أجهزه بعد مؤتمرات و تكوينات مستمرة عندي هذا الأسبوع اصبر معي جزاك الله خيرا

هذا والله الزينة



[anti poliz]

هذا والله الزينة

روعة و إلا لما جعلها الروس عماد بحريتهم ب 15 قطعة قابلة للزيادة مميزة و جوهرة تصلح للبحريات العربية



[Firas607]

الأزاحة منطقية لفرقاطة.



[Firas607]

كما ذكر أستاذنا agax الإزاحة اقل من إزاحة فرقاطة،

وكذلك عدد الطاقم،
وضعف الدفاع الجوي،

هل من معلومات عن أحدث فرقاطة لديهم ؟

اتوقع الادميرال ماكروف

الأزاحة ٤٠٠٠ طن



[MIA1]

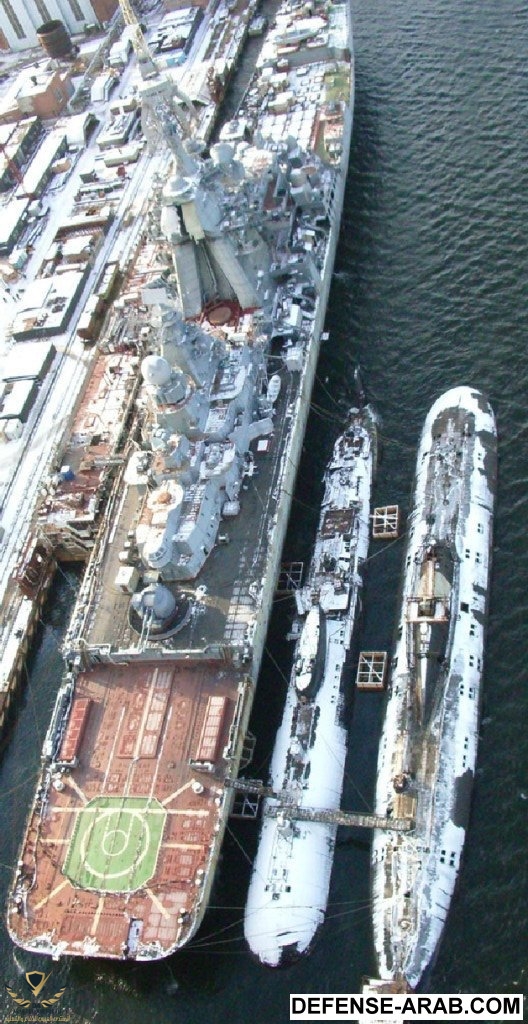

A very cool shot...Kirov, Papa and an Akula classes together in the snow...

الكيروف و غواصات اكولا



[foos97]

هو أقرب للكورفيت من الفرقاطة ولو أن المسمّى الرسمي له فرقاطة خفيفة

كمية تسليح مهولة ورائعة بالنسبة للإزاحة

الدفاع الجوي مناسب لكورفيت صغير
لا يمكن مقارنة دفاع جوي لكورفيت صغير بغيره من سفن الإزاحات الكبيرة ذات خلايا الإطلاق العامودي

هذا الكورفيت الصغير بإمكانه ضرب الأهداف البرية وهي خاصية تفقدها معظم البحريات العربية

الطوربيد من عيار 533mm شيء مدهش

بإختصار هي سفينه ممتازة في فئتها



[sss2007zzz]

A very cool shot...Kirov, Papa and an Akula classes together in the snow...

الكيروف و غواصات اكولا

مشاهدة المرفق 102903

الغواصات عندها صايرين اقزام



[فادي الشام]

روسيا و الهند بدأت مفاوضات لبناء عدد من سفن جيبارد
