الصنـــاعات الحربية لجمهورية مصر العربية في عــام 2018

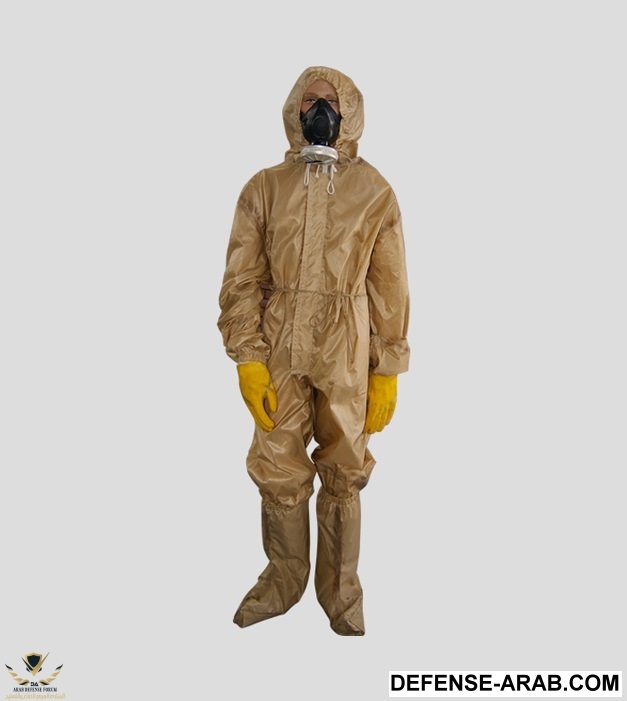

مهمات وقاية 2

لخصائص الرئيسية:
  • تصنع من أقمشة مقاومة لأسلحة التدمير الشامل (الاشعاعة/ البيولوجية/ الكيمائية)
  • غير منفذة وتحمى من رذاذ سؤائل غاز الخردل (المسترد) لمدة لاتقل عن ٦ ساعات، وكذلك من سؤائل الكيماويات الحربية الضارة
  • يتيح الحذاء للمقاتل عبور المناطق الملوثة بسوائل المواد الضارة كما يتيح القفاز له استخدام المعدات الملوثة والقتال بها دون ضرر
ShowImage (5).jpg

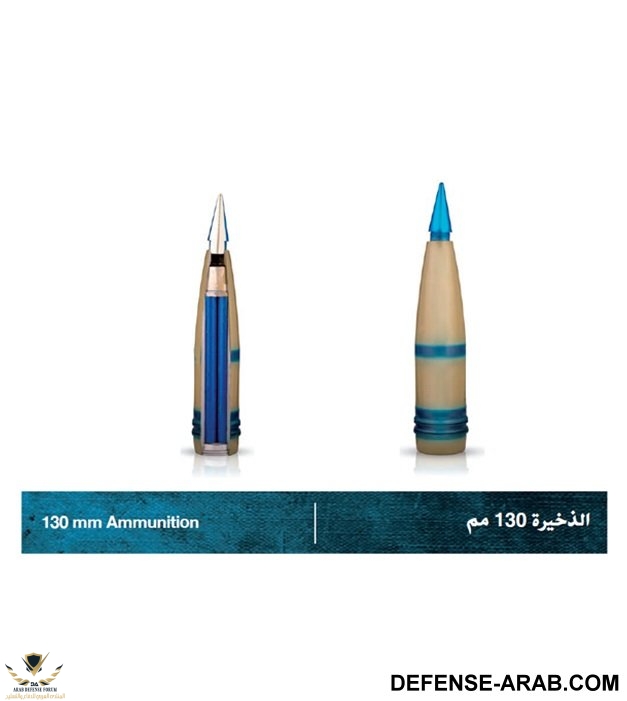

لذخيرة ١٣٠ مم الذخائر والمفرقعات والمواد البروتكتيكية

Technical Specifications:

H E H E Incendiary Extended Range

(Full Charge) (Reduced Charge) (B.B)
Weights:

  • Complete round ٥٨.٧ (kg) ٥١ (kg) ٥٨.٧ (kg) ٥٥ (kg)
  • Projectile: ٣٣.٤ (kg) ٣٣.٤ (kg) ٣٣.٤ (kg) ٢٩.٦ (kg)
  • Charge: ٣.٥ (kg) ٣.٥ (kg) ٣.٥ (kg)
  • Propellant: ١٢.٩ (kg) ١٠.١٣ (kg) ١٢.٩ (kg)
  • Muzzle Velocity: ٩٣٠ (m/s) ٧٠٥ (m/s) -- ٩٨٥ (m/s)
  • Max. Pressure: ٣١٥ (MPa) ٢٧٠(MPa)
Type of charge: T.N.T T.N.T P
Type of fuze: AU ١٨ AU ١٨ AU ١٨ AU ١٨
Gun model: M ٤٦ M ٤٦ M ٤٦ M ٤٦
Packing:

  • No. of rounds/box ١ ١ ١ ١
  • Gross Weight of box: ٨٠ (kg) ٧٢ (kg) ٨٤ (kg) ٨١(kg)
  • Dim. of box: (٢٣x٤٥x٩٥) (cm) (٢٣x٤٥x٩٥) (cm) (٢٣x٤٥x٩٥)(cm) (٢٣x٤٥x١٠٥)(cm)

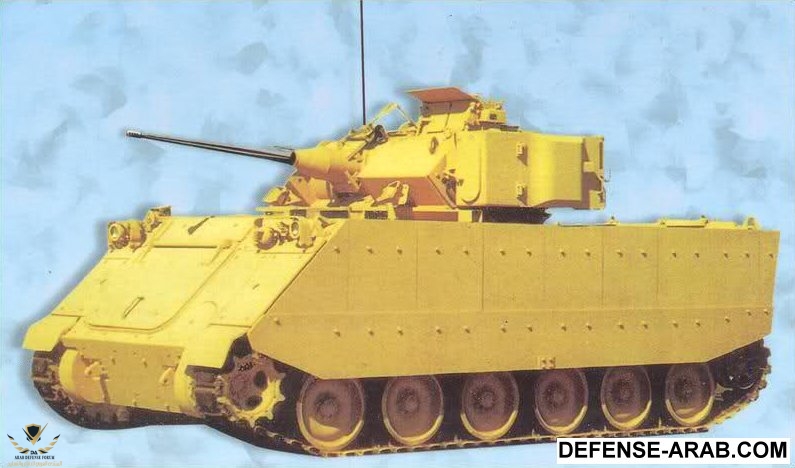

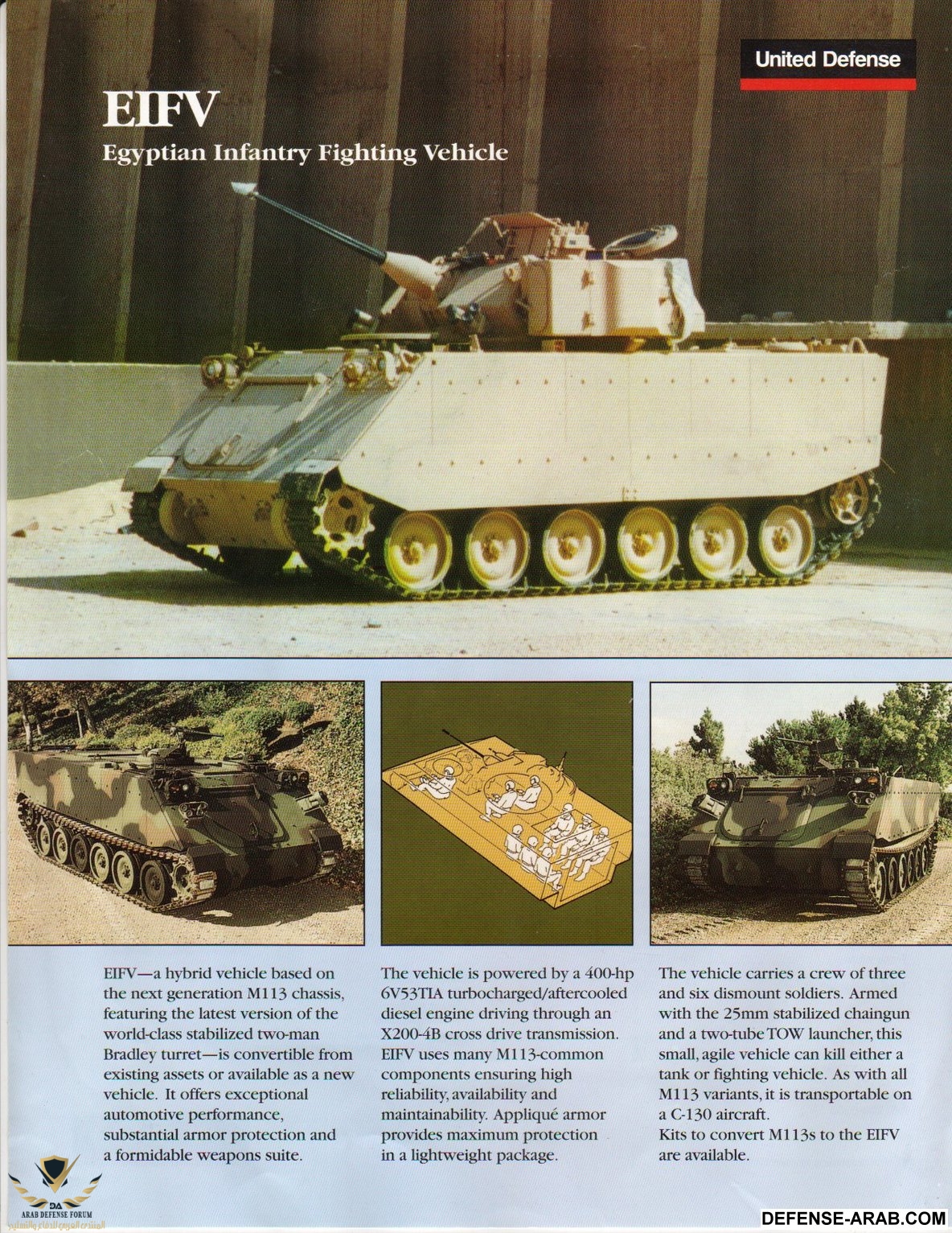

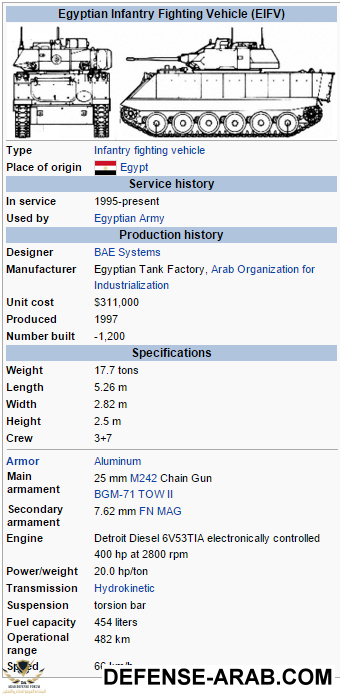

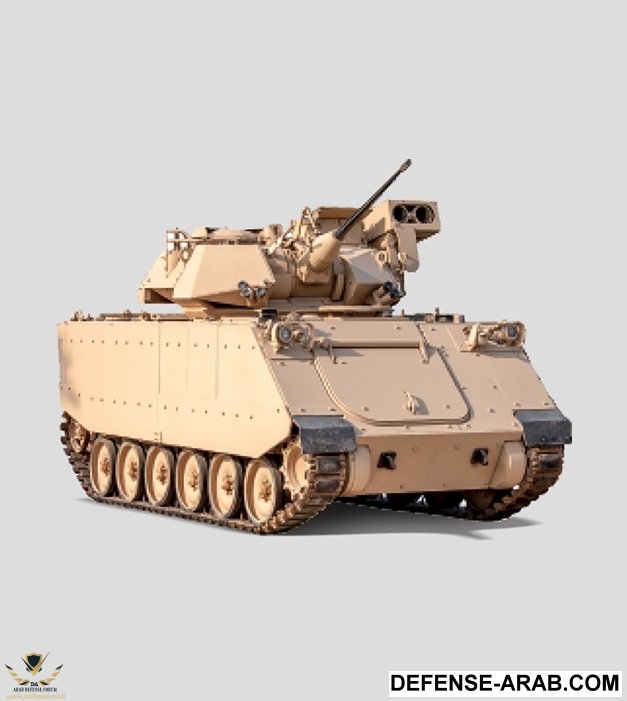

Egyptian Infantry Fighting Vehicle


المركبه EIFV هى صناعه مصريه خاالصه وهى مستوحاه او
كما نقول مطوره من m113 او كما قال عليه بعض الناس هو هجين
من بدن ام113 مع اطالة البدن مع تركيب برج البرادلى المتوازن
بمدفع 25 مم وقاذف للصواريخ تو المضاده للدروع كما قالت بعض
المصادر بأنه يتم الان تطوير المركبه وتجهيزها بأمكانيات عاليه
لتواكب تهديدات المعركه الحديثه ...
كما تتميز هذه المركبه فى الامكانيات الحاليه بالاتى وهو
1- القوه النيرانيه العاليه حيث ان تسليحها يتكون من مدفع
25 مم M242 وسلسلة بندقية مع 800 طلقة وعلى مجموعة فعالة من م3000
ومحوري عيار 7.62 ملم رشاش مع 2100 طلقة كما انها يمكنها اطلاق صواريخ
TOW II ATGM الصواريخ التي يمكن أن تدمر معظم الدبابات في أقصى مدى من 3750 متر
وهذا الامر يجعلها من الامكان ان تعمل كمضاده للدبابات
2- تدريعها حيث انها مزوده بتدريع اضافى من التيتانيوم المتميز
بخفة الحركه
3-يمكن نقلها على الطائره سى 130
4 - يمكنها المناوره والتحرك بسرعه وهذا ايضا من الاشياء الجيده
فيها حيث ان المحرك 400 حصان ديزل ديترويت 6V53TIA / وأيضا
تم تثبيت aftercooled محركات الديزل بدلا من المحرك الأصلي للأم 113 الذى
كان 275 حصان لزيادة سرعة المركبه كما تم ايضا إعطاء نسبة قوة إلى الوزن
من 20 حصان / طن كما يقترن الاكس 200 اليسون عبر محرك الأقراص
ليزيد 4 ساعات ناقل حركه ( حركه مائيه ) ونتيجه لذالك فأن المحرك والشاسيه مع
اضافة عجله طريق سادسه على عكس الام 113 التى كانت بخمس عجلات فقط
فأنه كخيار يمكنها ان تكون وسيله من 350 حصاان فقط
كما ان هذه التعديلات او هذا الهجين كما يقول البعض يسمح للمركبه
بمواكبة الدبابات الحديثه مثل ابرامز M1A1/A2 التى تستخدم من قبل الجيش المصرى
من حيث السرعة والتنقل وعلى الرغم ايضا من الوزن المضاف
فأن المركبه يمكنها اجتياح المنحدرات بنسبة 80 % والمنحدرات الجانبيه بنسبة
40 % وايضا هذه المركبه لديها السيطرة على الحرائق ولديها ايضا نفس الميزات
والاستقرار على برادلي M2
5- عدد طاقمها هو ثلاثة افراد ويمكنها حمل 6 جنوود
العيوب...
العيب الوحيد الى انا شايفه فيها الصراحه انها مش تقدر تقذف
صواريخ تاو غير وهى متوقفه ولم ارى اى عيوب غير هذا العيب فيها الصراحه
فالمركبه قادره على المناوره وسريعه ويمكنها مواكبة دبابات القتال الرئيسيه كما
يمكنها ايضا ان تعمل مضادة للدبابات بسبب قدراتها النيرانيه العاليه تم تصميمها بالتعاون مع
BAE Systems


مشاهدة المرفق 99665 مشاهدة المرفق 99660 مشاهدة المرفق 99661 مشاهدة المرفق 99662
هل هو تطوير ل m113 القديمة او الخارجة من الخدمة ام صناعة جديدة كليا من بدن و انظمة تعليق و انظمة هيدروليك ، و ايضا يتم صناعة مدفع t55 . اذا تم الوصول لهذا المستوى لما مواصلة الاستيراد للمدرعات الاحسن صناعة دبابة او مدرعة محلية.

هل هو تطوير ل m113 القديمة او الخارجة من الخدمة ام صناعة جديدة كليا من بدن و انظمة تعليق و انظمة هيدروليك ، و ايضا يتم صناعة مدفع t55 . اذا تم الوصول لهذا المستوى لما مواصلة الاستيراد للمدرعات الاحسن صناعة دبابة او مدرعة محلية.
بسبب المحركات والهاى تكنولوجى

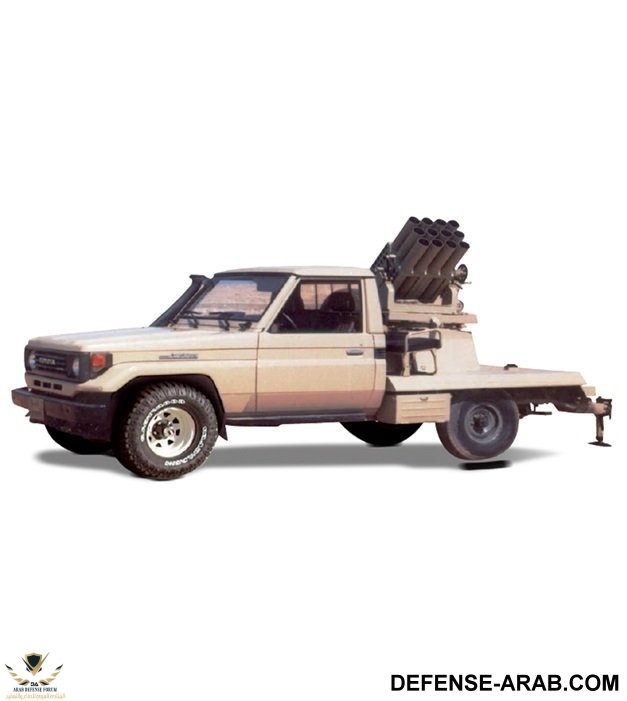

القاذف الصاروخى المتعدد عيار ١٠٧ مم طراز (RL٨١٢/TLC)

  • يستخدم القاذف الصارخى طراز (RL٨١٢/TLC) لإطلاق المقذوفات الصاروخية وذلك لتنفيذ المهام الآتية :
  • تدمير القوى البشرية للعدو واسكات وسائل نيرانه
  • اسكات بطاريات مدفعية العدو وهاوناته ومدرعاته وكذلك وسائل الدفاع الجوى
  • تدمير التحصينات الميدانية وعمل الثغرات فى الموانع السلكية
  • إصابة وتدمير الطائرات العمودية (الهليوكوبتر) وممرات المطارات
المواصفات الفنية :
  • عيار ماسورة الإطلاق: ١٠٧ مم
  • عدد المواسير: ١٢ ماسورة
  • طول ماسورة الإطلاق : ٩٠٠ مم
  • الزمن اللازم لإطلاق قصفة (١٢ صاروخ): ٨ ثانية
  • أقصى مدى للضرب: ٨.٢ كم
  • زاوية الإرتفاع: (صفر-٤٥)
أقصى سرعة طيران للصاروخ تحت الظروف الجوية العادية: ٣٧٥ متر/ث
  • إرتفاع القاذف فى وضع التحرك: ٢.٠٨ متر
  • ارتفاع القاذف عند توجيهه لأعلى الزاوية : ٢.٤٨ متر
  • وزن القاذف وهو معمر بالصواريخ: ٣.١٠٨ طن
  • وزن القاذف بدون صواريخ: ٢.٩ طن
  • وزن الصاروخ: ١٨.٧ كجم
  • عدد أفراد الطاقم: ٣
الذخيرة:
  • شديدة الإنفجار
  • مضئية
  • دخان

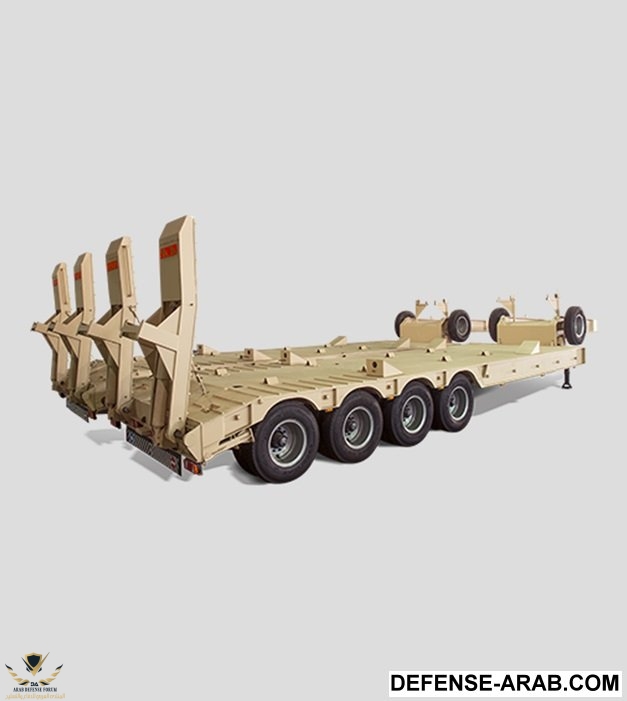

مقطورة نقل دبابات حمولة ٧٠ طن موديل (٦٣٥NL)
الخصائص الرئيسية
  • صممت هذة المقطورة لتنقل الدبابات ولامعدات الثقيلة
  • تستخدم المقطورة لنقل دبابة واحدة (M١A١) أو عدد (٢) مركبة جند (M١١٣)
  • تستطيع العمل مع الجرارات (M٩١١,M١٠٧٠,IHF٥٠٧٠)
  • تم اختبارها بواسطة الجيش الأمريكى فى نقل الدبابة M١ ومعدات أخرى فى عام ١٩٩١ ، وذلك مسافة ٤٨٦٠ كم فى جميع أنواع الأراضى
  • صممت المقطورة بمعاملات أمان حيث لا تزيد الإجهادات عند أى مقطع لجسم المقطورة أثناء الحمل الكامل عن ٥٠% من الإجهادات التى صممت عليها المقطورة
  • صنع رصيف المقطورة (الجزء العلوى المسطح) من ألواح من الصلب سمك ٦.٣٥ مم ذو تربيعات لتثبيت الأحمال ومنعها من الإنزلاق
  • صنع الهيكل الرئيسى للمقطورة من كمرتين من الصلب مقطعها على شكل (١)
  • زودت المقطورة بعدد (٢) جهاز تثبيت قابل للضبط يمكنه حمل حتى ٥٠ طن . ويمكن تشغيله يدويا بواسطة فرد واحد
  • الدائرة الكهربائية للمقطورة ٢٤ فولت ويمكنها أن تعمل مع الجرار(M٩١١,IHF٥٠٧٠)
المواصفات الفنية:
الوزن (بالطن المتري)
  • وزن المقطورة بدون حمل: ٢٠.٤
  • وزن الحمل: ٥٧.٤
  • وزن الإجمالى: ٨٧.٨
  • وزن الجزء المنحنى(حمل المسمار الرئيسي): ٢٥
الأبعاد
  • الطول الكلى: ١٤٨٧٨ مم
  • طول الجزء المحمل: ١٠٢٣٦ مم
  • عرض الجزء المحمل: ٣٦٥٧ مم
  • ارتفاع الجزء المحمل: ١٢٥٦ مم
  • طول الجزء المنحنى الأمامى: ٢٧١٨ مم
  • إرتفاع بطن المقطورة (محمول): ٤٢٩ مم
  • الحمل الفعلى لكل محور( بتحميل الدبابة M١A١) : ٦٣.٥طن
  • النوع(٤): ١٢٧٦٥ كجم
  • النوع(١): ٧٨٧٣ كجم
  • معامل الأمان لكل محور: أكبر من (٢:١)
  • عدد أعمدة العصر: ٤
الفرامل:
  • الصنع/ الموديل: Dana ١٦.٥ x ٧ "s" cam
  • النوع (٤) ٢ خط
  • أسلوب تشغيل فرامل التوقف: ياي
الحمل الفعلى لكل إطار:
  • النوع (٤): ٣١٩٠ كجم
  • النوع (١): ٣٩٣٦ كجم
  • كتل (بلوكات) للنجدة: (٨) كتل ٤٥ سم عرض x ٥٠سم طول x ٣٧

ShowImage (9).jpg

رشاش ٤٠ مم طراز المعادى

الخصائص الرئيسية:
  • يعمل بنظم الارتداد للخلف
  • ونظم الضرب بسهولة وفى أقل وقت ممكن ولايحتاج إلى عملية ضبط خلوص كعب الطلقة بة قبضتين خلفيتين لإمكانية التحكم فى القاذف أثناء الضرب
  • يمكن لإضافة مجموعة متنوعة من نظم إدارة النيران والتجهيزات لزيادة قدرات القاذف
الذخائر التى تستعمل مع القاذف:
  • يستخدم هذا القاذف أنواع متعددة من الذخيرة الأساسية مثل:
  • ذخيرة شديدة الانفجار (HE) ضد الأشخاص
  • ذخيرة شديدة الانفجار مزدوجة الغرض (HEDP) ضد المدرعات والأشخاص
  • ذخيرة تدريب على الأهداف (TP) للتدريب
المواصفات الفنية:
  • العيار: ٤٠ مم
  • التشغيل: ارتداد للخلف الى
  • التغذية: شريط ٢٨ طلقة
  • وزن المدفع: ٣٣ كيلو جرام
  • وزن السبية: ٢١.٥ كيلوجرام
  • طول القاذف: ١٠٩٥ مم
  • طول الماسورة: ٤١٠ مم
  • أقصى مدى: ٢٢٠٠ مم
  • المدى المؤثر: ١٥٠٠ م
  • معدل الضرب: ٣٠٠ - ٣٥٠ ط/د
  • السرعة الفوهية: ٢٤١ متر/ ثانية

ShowImage (10).jpg

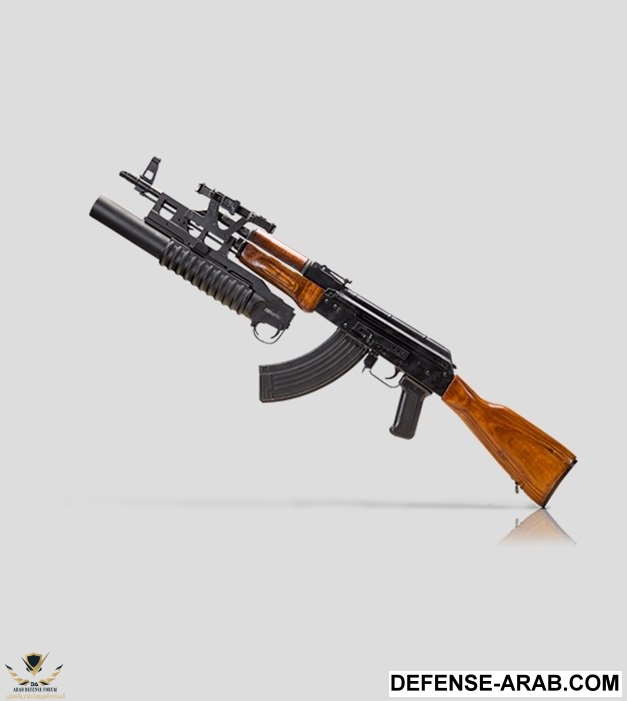

القاذف عيار 40 علي بندقيات المعادي المطورة

الخصائص الرئيسية:

قاذف القنابل عيار ٤٠ مم هو تطوير قامت بة شركة المعادى للصناعات الهندسية فى مصر يركب على البندقية الالية مصر عيار ٧.٦٢* ٣٩ مم
يكمن بتعديل طفيف تركيبة أسفل الماسورة على بنادق من طرازات مختلفة مثل AUG النمساوية و FNC البلجيكية M١٦ A١/A٢ الامريكية وغيرها. وذلك على أساس تركيب القاذف على البندقية عند الاستعمال ثم نزعه عند عدم الاستعمال بنفس سهولة وتركيب الخزن وفكها
إنه سلاح خفيف الوزن فردى الضرب يدوى التعمير منزلق الماسورة (السبطانة) يضرب من الكتف
جسم القاذف وماسورته مصنوعان من سبيكة الألومنيوم خفيفة الوزن عالية المتانة
سقاطة التأمين عند تعشيقها لا تعوق فقط الزناد بل أيضا تعوق وضع السبابة عليه
الناشنكاه يمكن تثبيته إما على جسم البندقية وإما على جسم القاذف نفسه
دقة إصابة عالية جدا
مدى كبير يصل إلى ٤٠٠ متر
الذخائر التى تستعمل القاذف:

القاذف يطلق جميع أنواع القنابل ذات الضغط المنخفض عيال ٤٠ مم والتى تنتج حاليا فى جميع أنحاء العالم مثل:
إم ٤٣٣ شديدة الانفجار خارقة الدروع
إم ٧٨١ تدريب مضئ
إم ٥٧٦ متعدد المقذوفات مضاد للأفراد
إم ٥٨٣ نجم أبيض براشوت
إم ٦٦١ نجم أخضر براشوت
إم ٦٦٢ نجم أحمر براشوت
إم ٧١٣ دخان أحمر
إم ٧١٥ دخان أخضر
إم ٧١٧ دخان أصفر
المواصفات الفنية:

الطلقة: ٤٠ مم ضغط منخفض
طريقة العمل: ماسورة (السبطانة)
طريقة القفل: قفل الماسورة
طريقة الضرب: فردى
الوزن (قبل التعمير): ١ كجم
الوزن (بعد التعمير): ١.٣ كجم
قوة الضغط على الزناد: ٢.١ كجم
طول القاذف: ٣٦٠ كم
الارتفاع(أسفل البندقية): ٨٠ مم
العرض(أكبر قيمة): ٦٠ مم
طول الماسورة (السبطانة): ٣٠٥ مم
السرعة الفوهية: ٧٦ متر/ث
أقصى مدى: ٤٠٠ متر
الششخان: ٦ مجارى يمنية
الناشنكاه الأمامى: سن نملة الدبانة
الناشنكاه الخلفى: ثقب مستدير قطر ٢ مم
المسافة بين الناشنكاه الأمامى والخلفى: ١٤٢ مم
المسافة المدرجة على الناشنكاه الخلفى: (من ٥٠ متر وحتى ٤٠٠ متر مع زيادة قدرها ٢٥ متر)



عبوة ناسفة بحرية
الخصائص الرئيسيه:



    • ذات كفاءة عالية فى الإستخدام ضد الضفادع البشرية
    • تستعمل فى أغراض كثيرة للدفاع ونسف الأهداف
المواصفات الفنية:
الأوزان:



    • العبوة كاملة: ٠.٢٧ كجم
    • العبوة المحطمة: ٠.٢٠ كجم
نوع العبوة المحطمة ت.ن.ت
التعبئة:



    • عدد العبوات فى الصدوق: ١٥٠
    • الوزن الكلى للصندوق: ٥٨ كجم
    • أبعاد الصندوق: (٢٦x٣٢x٥١) سم

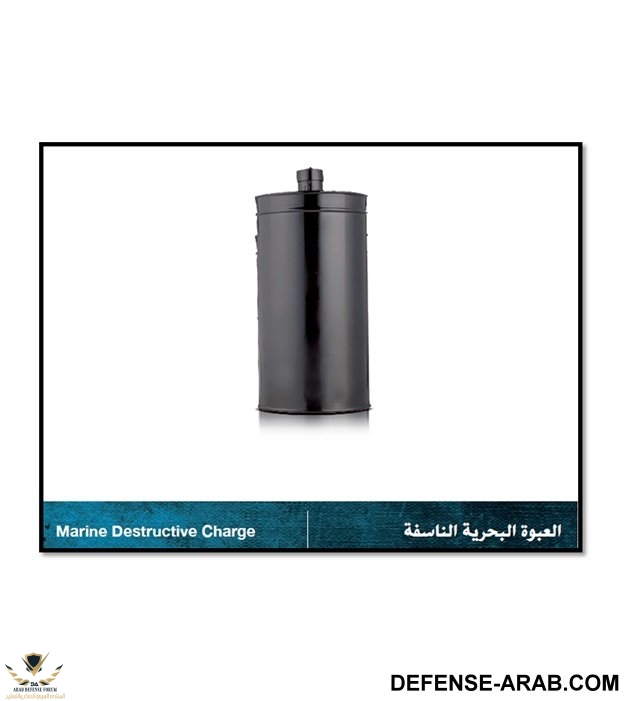

عبوة ناسفة بحرية
الخصائص الرئيسيه:



    • ذات كفاءة عالية فى الإستخدام ضد الضفادع البشرية
    • تستعمل فى أغراض كثيرة للدفاع ونسف الأهداف
المواصفات الفنية:
الأوزان:



    • العبوة كاملة: ٠.٢٧ كجم
    • العبوة المحطمة: ٠.٢٠ كجم
نوع العبوة المحطمة ت.ن.ت
التعبئة:



    • عدد العبوات فى الصدوق: ١٥٠
    • الوزن الكلى للصندوق: ٥٨ كجم
    • أبعاد الصندوق: (٢٦x٣٢x٥١) سم

مشاهدة المرفق 99679
على ما اظن مثل هذه العبوات تجاوزها الزمن الان

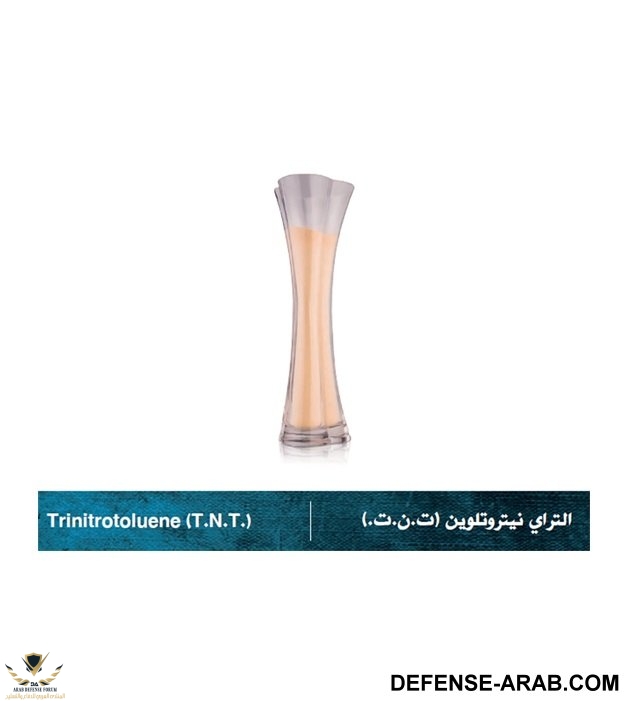

التراى نيتروتلوين (ت.ن.ت.)

الخصائص الرئيسية:

  • تنتج شركة أبو زعبل للكيماويات المتخصصة مفرقع ت.ن.ت. وفقا لأحدث التكنولوجيات العالمية. ويعتبر ت.ن.ت. من أهم المفرقعات المستخدمة فى تعبئة الدانات والرؤوس الحربية لذخائر الأسلحة المتوسطة والثقيلة والصواريخ كما يستخدم فى تعبئة الألغام والقنابل بأنواعها وهو منتج عالى الثبات
  • ويدخل مفرقع ت.ن.ت. أيضا ضمن أهم المكونات فى صناعة المفرقعات الصناعية
الخصائص الرئيسية:
  • اللون مائل إلى الإصفرار أو أصفر
  • درجة التجمد أعلى من ٨٠.٢ درجة مئوية
  • الرطوبة والمواد المتطايرة لا تزيد عن ٠.٠٧ %
  • الحموضة (مقدرة كحامض كبريتيك) لاتزيد عن ٠.٠١ %
  • المواد غير الذائبة فى الأسيتون لا تزيد عن ٠.٠٥ %
  • الرماد لا يزيد عن ٠.٠٨ %
  • سلفيت الصوديوم لايوجد
  • حامض نيتريك لايوجد
  • العبوات (صالحة للشحن البحرى):
  • يعبأ داخل أكياس بولى إثيلين سعة ٢٠ كجم والعبوة الخارجية صندوق كرتون

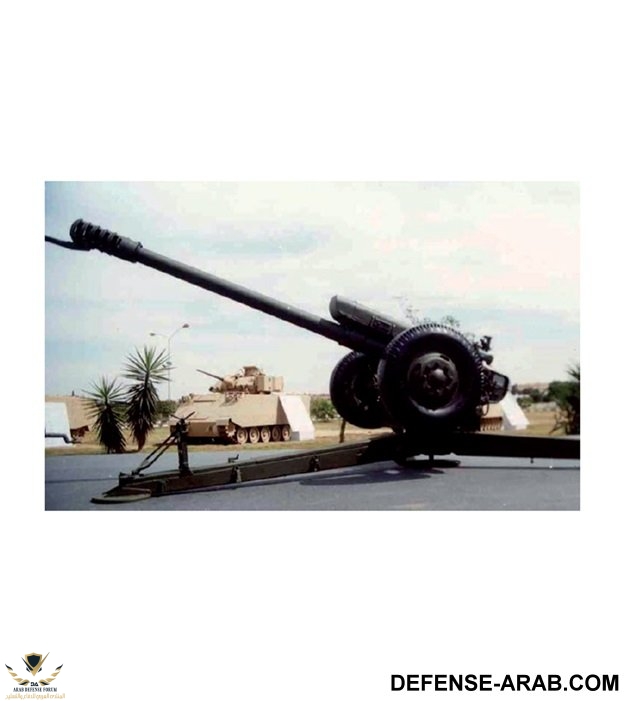

الهاوتزر ١٢٢ مم - د ٣٠
الخصائص الرئيسية:

نظم تشغيل نصف أوتوماتيكى.
مزود بمخفف ذو كفاءة عالية (٥٠%)
مزود بجهاز رجوع هيدروليكى وجهاز إعادة هوائى
مزود بألية لرفع العجل أثناء الضرب
إمكانية الضرب الدائرى (٣٦٠ درجة)
المواصفات الفنية:

العيار:
١٢٢ مم
الوزن فى وضع الضرب:
٣٢٠٠ كجم
الأبعاد:

الطول: ٥.٤ متر
العرض: ١.٩٥ متر
الارتفاع: ١.٦٦ متر
السرعة الفوهية:
٦٩٠ م/ث
أقصى ضغط للغازات:
٢٥٠ ميجاباكسال
معدل الضرب:
٦-٨ طلقة / دقيقة
أقصى مدى:

الضرب المباشر: ١.١٧ كم
الضرب غير المباشر: ١٥.٣ كم

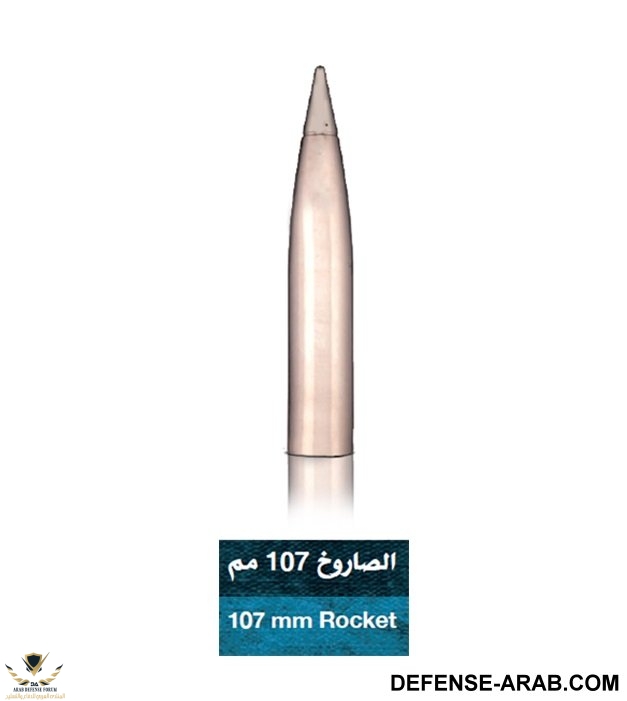

صاروخ 107 مم
الخصائص الرئيسية:
يستخدم ضد:
  • تجمعات العدو فى العراء أو فى الخنادق
  • المعدات الفنية وبطاريات المدفعية والعربات المدرعة والدبابات
  • معدات الانزال ومرابض النيران ومراكز القيادة والسيطرة وخازن الذخيرة .. إلخ
المواصفات الفنية:
  • الأوزان:
  • الصاروخ بالكامل: ١٨.٧ كجم
  • الرأس الحربية: ٨.٣٣ كجم
  • المادة المحطمة: ١.٢٦ كجم
  • أقصى مدى: ٨.٥ كم
  • أنواع المادة المحطمة: ت.ن.ت.
  • نوع الطابة: إم ٤٩١
  • القاذف PRL ٨١
التعبئة:
  • عدد الصواريخ فى الصندوق ١
  • وزن الصندوق: ٢٦ كجم
  • أبعاد الصندوق: (٨٩*١٨*١٦) سم


على الاقل يستوردو المحركات و يستعملو التكنولوجيا المحلية الموجودة.
صعب لان تكلفة استيراد المحركات الحديثة وناقل الحركة مع الاجزاء التكنولوجية لن تجعل فارق الثمن كبيرا

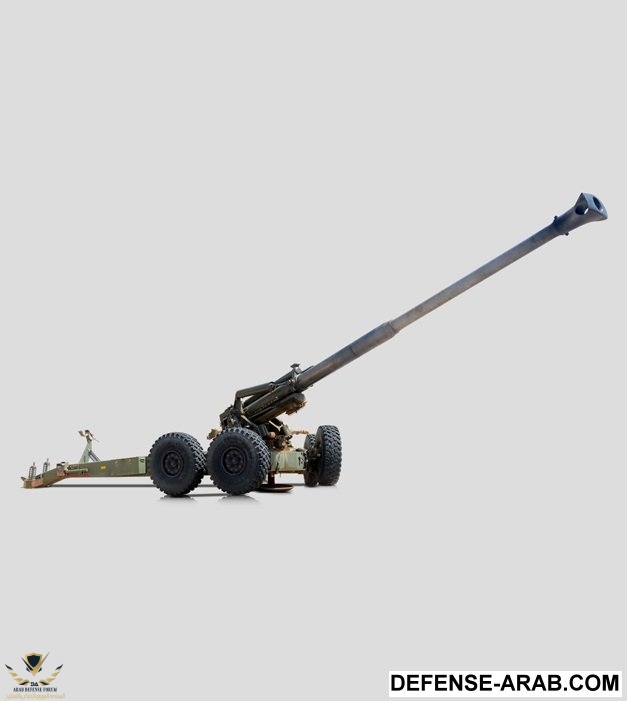

مدفع الميدان ١٣٠ مم (م٥٩-١م)
لخصائص الرئيسية :



    • نظم تشغيل نصف أوتوماتيكى
    • مزود بمخفف صدمة ذو كفاءة عالية (٤٥%)
    • مزود بجهاز هيدروليكى وجهاز إعادة هوائى
    • مزود بآلية لرفع العجل أثناء الضرب
المواصفات الفنية :
العيار :١٣٠مم
الوزن :



    • فى وضع التحرك : ٦٣٠٠ كجم
    • فى وضع الضرب : ٦١٠٠ كجم
الأبعاد :



    • الطول : ١٠.٨ متر
    • العرض : ٢.٤٢ متر
    • الإرتفاع : ٢.٧٥ متر
    • طول الماسورة : ٧.١٥ متر
السرعة الفوهية :٩٣٠ م/ث
أقصى ضغط للغازات :٣١٥ ميجاباسكال
معدل الضرب (٦-٨) طلقة/دقيقة
أقصى مدى :



    • الضرب المباشر : ١.١٧ كم
    • الضرب غير المباشر : ٢٧.١٥ كم
قوس الإرتفاع :



    • أقصى زاوية إرتفاع : ٤٥
    • أقصى زاوية إنخفاض : ٢.٥
    • قوس الإتجاه : ٥٨
أقصى سرعة جر:٦٠ كم/ساعة
عدد أفراد الطاقم:٩
الذخيرة :



    • شديدة الإنفجار (ش.ف)
    • حشوة جوفاء
    • دخان
    • مضئ

ShowImage (13).jpg

المدفع ١٥٥ مم المجرور / عيار ٥٢
الخصائص الرئيسية:

  • التصمميم المباشر والتركيب الصلب للمدفع يضمن أكبر درجة من العول والاعتمادية فى ميدان القتال فى جميع الظروف الجوية الصعبة
  • سهولة تداول المدفع وبالتالى قلة مطالب التدريب
  • كتلة الترباس نصف الية ونظم تعمير عالى الكفاءة (بالهواء المضغوط ) مما يساعد على إرتفاع معدل الرمى
  • كتلة الترباس مصممة خصيصا لسهولة الإستخدام كما أن الية الحركة العرضية وجهاز الرفع يتميزان بسهولة التشغيل والدقة العالية
  • المدفع المركب على عربة ذات أربع عجلات تسهل قطرة بسرعات تصل الى ٤٥ كجم / ساعة
  • عند الوصول الى نقطة الاطلاق لا يحتاج لتجهيزه للإطلاق سوى لعدد قليل من الطاقم (فردين فقط )
المواصفات الفنية:
  • العيار: ١٥٥ مم
  • طول الماسورة: ٥٢ عيار (٨.٠٦ متر)
  • الوزن:١٠.٣ طن
  • المدى الحالى:٤٢ كجم
  • المدى المستقبلى: ٧٠ كجم
  • معدل الرمى: حتى ٨ ط/ق
  • قوس الاتجاه: + - ٤٥
  • سرعة التحرك: ٤٥ كم/س
  • السرعة الفوهية: ٩٢٠ م/ث
  • الضغط: ٣٩٦٠ كجم /سم ٢
  • الإنتشار الطولى: ١١١٩٠ ميلز على أقصى مدى
  • الانتشار العرضى: ٠.٨ ميلز على أقصى مدى
  • وزن المقذوف: ٤٣.٦ كجم
  • أقصى زاوية إرتفاع: +٦٦
  • أقصى زاوية إنخفاض: -٣
  • مسار الرجوع (الارتداد):
  • الطول (حتى زاوية إرتفاع ١٥): ١٣٠٠ مم
  • القصير: ٩٢٠ مم
  • عدد أفراد الطاقم: ٨ فرد


عودة
أعلى
