Borei-A
Tue 05 December 2017By H I Sutton
Updated. Originally posted 17th Nov. 2017
أطلق عليها إسم (الناتو) "Yankee" تم صياغة مشروع غواصة الصواريخ البالستية 667 (SSBN) التي دخلت الخدمة في أواخر 1960s.يقال انها أخذت الاسم الرمزي، لتشابهها القوي مع SSBNs البحرية الأمريكية من حيث التخطيط. منذ SSBNs الروسية يانكي قد تباعد الروس عن نظرائهم الغربيين في العديد من النواحي، ولكن أحدث نوع، BOREI-II، هو العودة إلى الميزات الغربية.

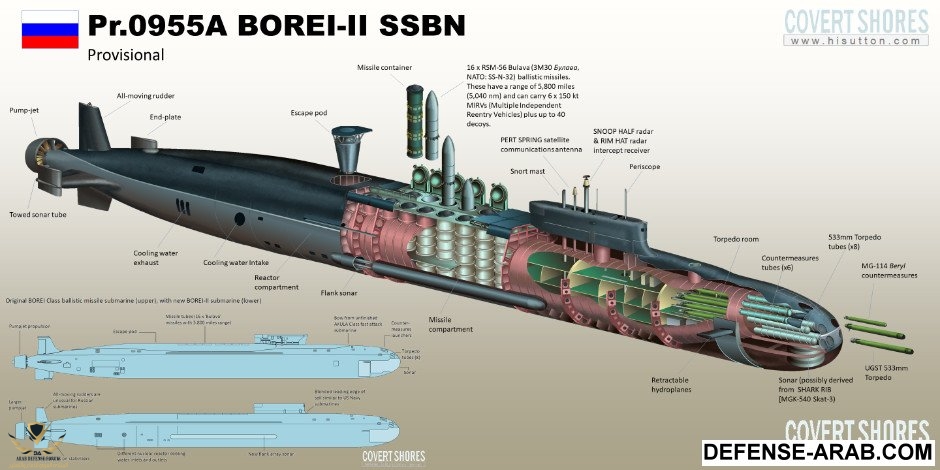

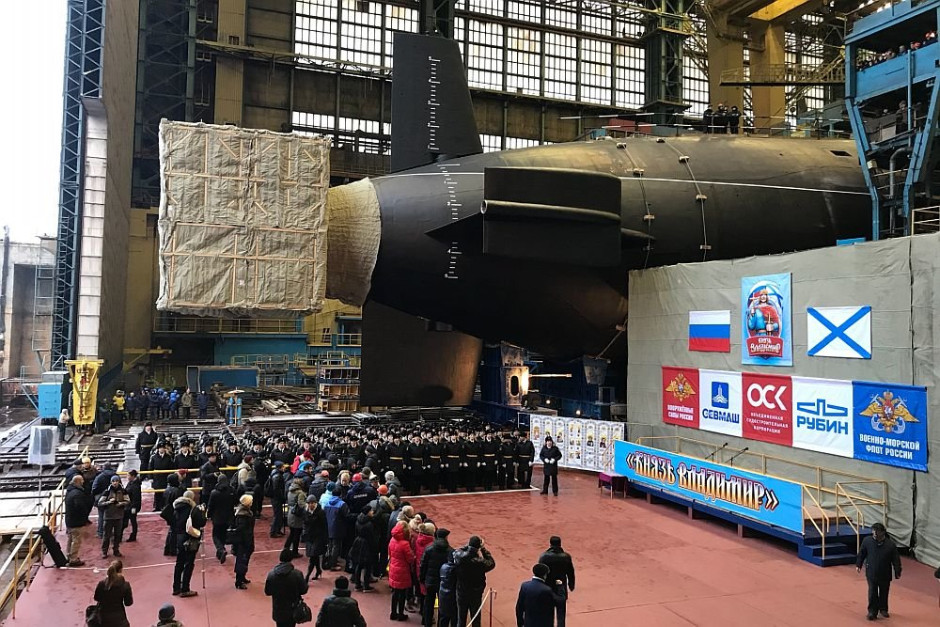

أطلقت البحرية الروسية مؤخرا مشروع 0955 رابع غواصة بوري فئة الصواريخ البالستية الكونت فلاديمير (Князь Владимир). وكان هذا أول تحسن لمشروع.0955A (ويعرف أيضا باسم 09552) BOREI-II البديل (لاحظ أن BOREI-II هي حاليا تسمية غير رسمية). تصميم يتضمن العديد من التأثيرات بالتصاميم الغربية مع تكوين الذيل الجديد والشراع التي تشبه غواصات البحرية الامريكية.

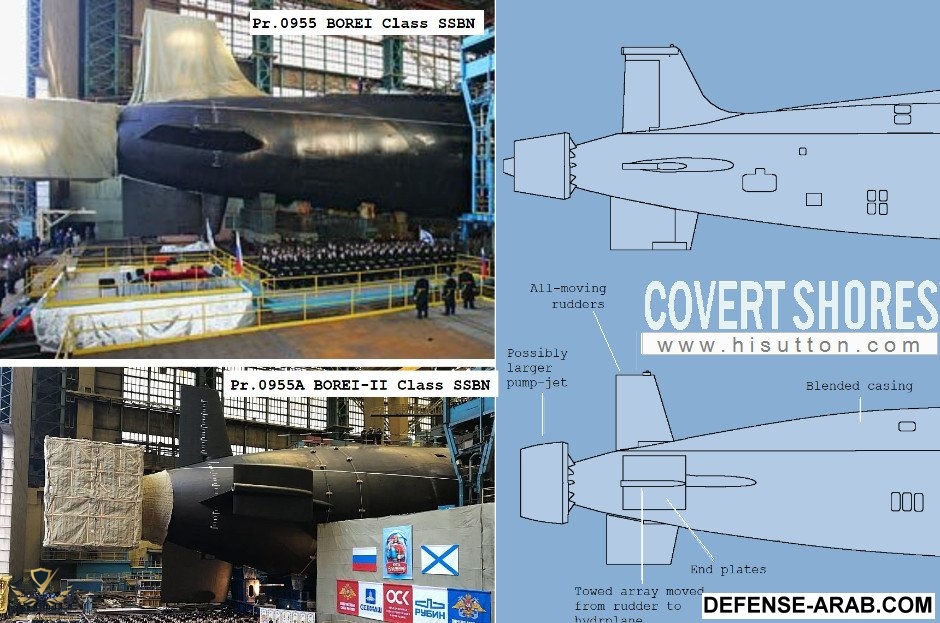

الفرق الأكثر وضوحا من خط أساس مشروع.0955 هو انها على النمط الغربي جميع الدفات العمودية المتحركة مع لوحات النهاية تضاف إلى شكل الطائرة المائية.. وقد تم نقل أنبوب مصفوفة السونار مجموعة وسحبها من أعلى الدفة العمودية العليا إلى الجانب القارب المائي

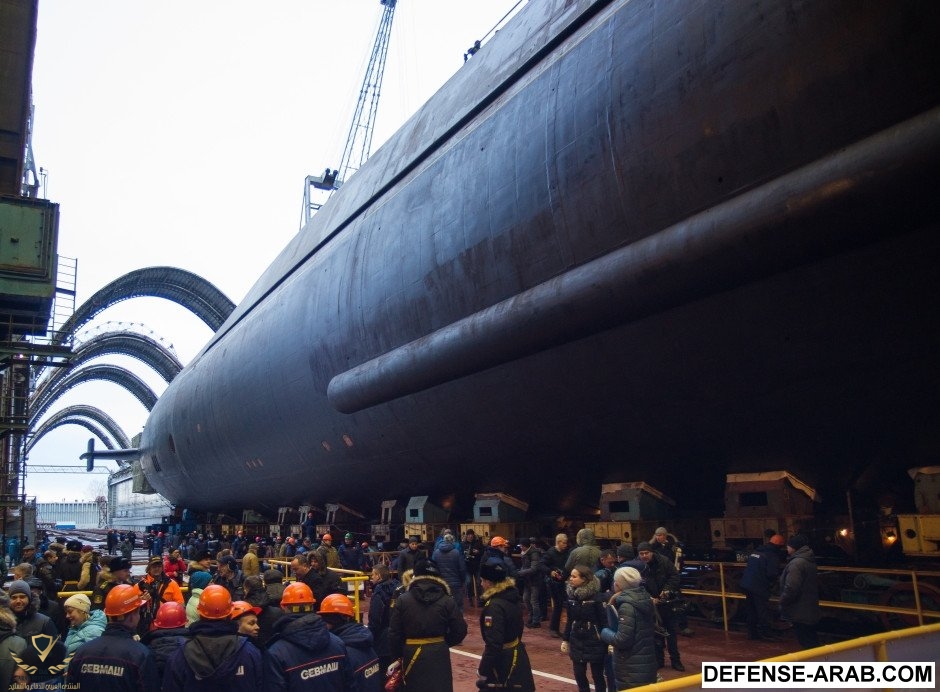

آخر تحديث هو ما يبدو أنه مصفوفة السونار الجناح الجديد يعمل على طولمقصورة الصاروخ. هذا هو الأرجح أنبوب أسطواني دفن في بدن مزدوج .
و "سلحفاة الظهر" التي تغطي مقصورة الصاروخ تم تبسيطها أكثر سلاسة وأكثر زاوية المقطع العرضي. وعلى الرغم من بعض التقارير التي تشير إلى أن الحمولة الصاروخية ستزيد إلى 20، يبدو أنها ستبقى . 16 RSM-56 Bulava SLBMs.وسيتطلب ذلك صور أكثر وضوحا للتأكيد على ذلك

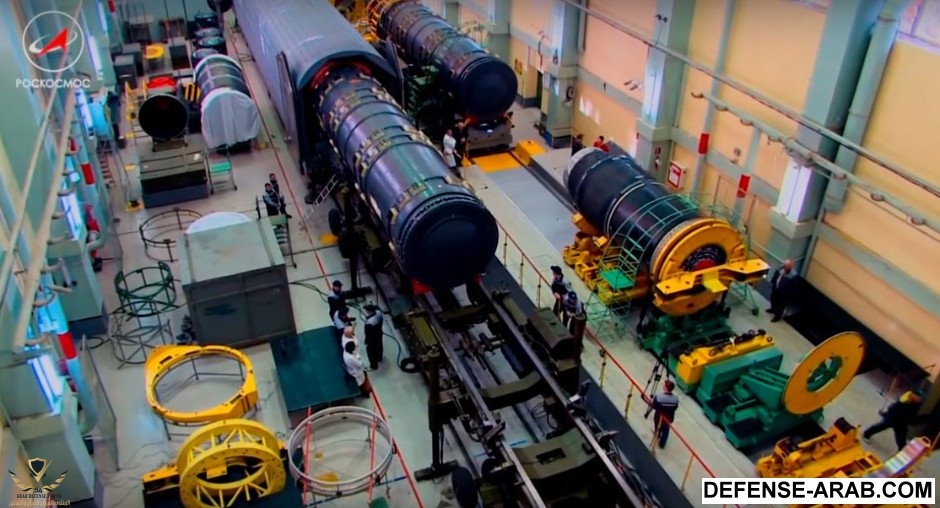

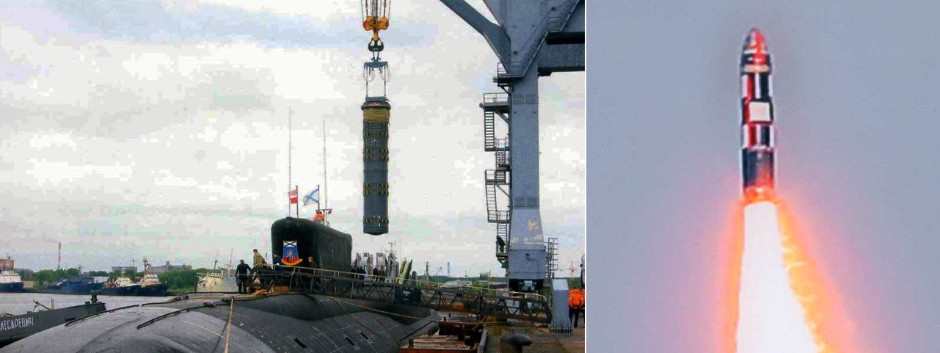

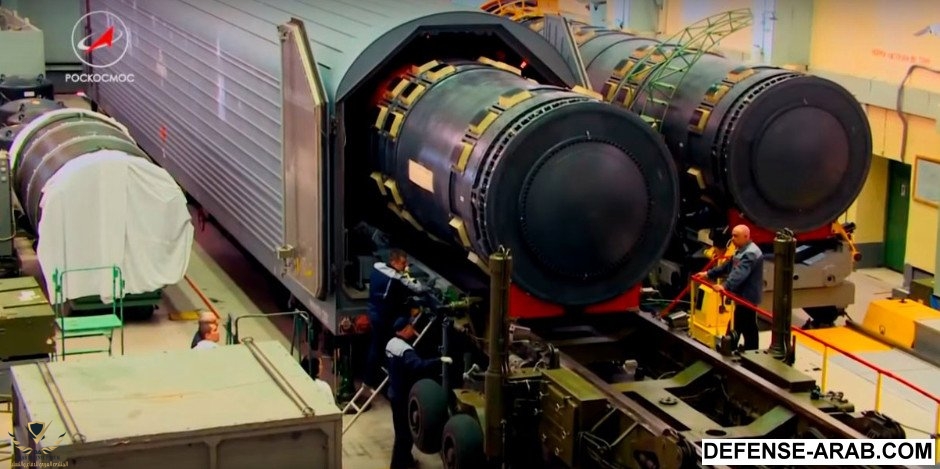

الصاروخ RSM-56 Bulava (3M30 Булава, NATO: SS-N-32) لديها مجموعة من 5،800 ميلا (5،040 Nm)، ويمكن أن تحمل 6 × 150 كيلوطن kt MIRVs (متعددة المركبات العائدة المستقلة) بالإضافة إلى ما يصل إلى 40 من الشراك الخداعية.
واجه برنامج الاختبار في البداية بعض الإخفاقات ومستقبل الصاروخ يبدو غير مؤكد، لكنه كان في الخدمة التشغيلية منذ عام 2013. لا يوجد أي اقتراح بأن BOREI-II ستحمل مجمع صاروخ مختلف.

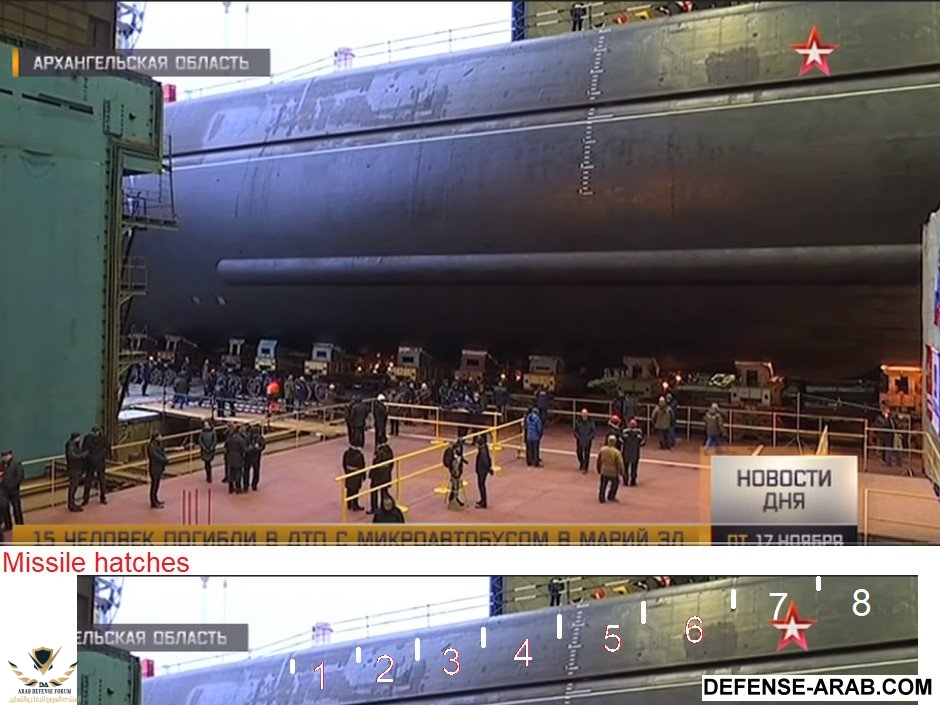

لاحظ أنه على الأقل واحد من مشروع.0955s الأصلي, بوابات الصواريخ أنفسهم لا يصطفون بالضبط مع أغطية الفتحة المرئية على جانب الغواصة. ومع ذلك هناك 16 انبوب في مجموعتين معبأة بشكل وثيق من 4X2.
صور من الشراع الكامل ظهرت بعد الإطلاق، في حين ظهر الجزء الخلفي من الشراع ويبدو أن دون تغيير إلى حد كبير من النموذج السابق، يتم إعادة صياغة الحافة الأمامية تماما.
يتم استبدال حافة الريادة المكشطة ب الشراع المستقيم على التوالي مع قاعدة المزيج، على غرار تلك المطبقة على قوارب البحرية الأمريكية.
العمل على أربع غواصات Borey-A أخرى :
1. Count Oleg
2. General Suvorov
3. Emperor Alexander III
4. Count Pozharsky

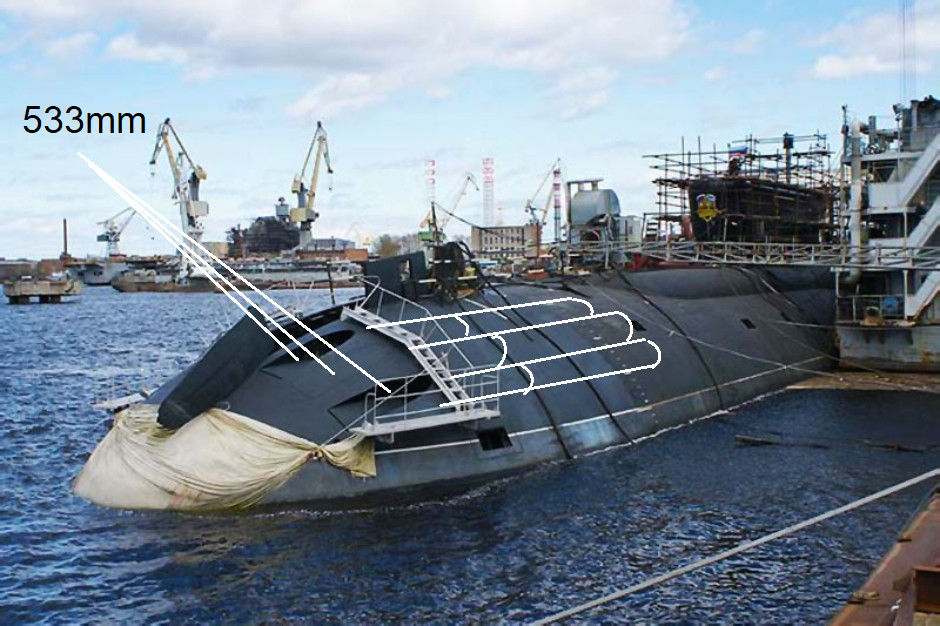

ورثت فئة بوري 6 × 533 مم (21 ") الانابيب الخارجية ذات الأغراض الخاصة، (SPETS) في القوس التي تستخدم لإيواء REPS-324 Shlagbaum (حاجز) نظام الدفاع المضاد للطوربيد. نظام لإطلاق: MG-104 Brosok or MG-114 Berylmobile
التدابير المضادة، ومن الممكن تصور أنها يمكنها أيضا نشر طوربيد مضادة للطوربيدات MG-15 . وقد ورثت هذه الميزة من الغواصات الهجومية فئة - تطوير AKULA مشروع 971U (بشكل غير رسمي AKULA-II و AKULA-III) التي تم استخدامها لاجل أقسام القوس من BOREI الثلاثة الأولى، وليس من الواضح ما إذا كان BOREI-II الجديد سيحتفظ بهذا.
Tue 05 December 2017By H I Sutton
Updated. Originally posted 17th Nov. 2017
أطلق عليها إسم (الناتو) "Yankee" تم صياغة مشروع غواصة الصواريخ البالستية 667 (SSBN) التي دخلت الخدمة في أواخر 1960s.يقال انها أخذت الاسم الرمزي، لتشابهها القوي مع SSBNs البحرية الأمريكية من حيث التخطيط. منذ SSBNs الروسية يانكي قد تباعد الروس عن نظرائهم الغربيين في العديد من النواحي، ولكن أحدث نوع، BOREI-II، هو العودة إلى الميزات الغربية.
أطلقت البحرية الروسية مؤخرا مشروع 0955 رابع غواصة بوري فئة الصواريخ البالستية الكونت فلاديمير (Князь Владимир). وكان هذا أول تحسن لمشروع.0955A (ويعرف أيضا باسم 09552) BOREI-II البديل (لاحظ أن BOREI-II هي حاليا تسمية غير رسمية). تصميم يتضمن العديد من التأثيرات بالتصاميم الغربية مع تكوين الذيل الجديد والشراع التي تشبه غواصات البحرية الامريكية.
الفرق الأكثر وضوحا من خط أساس مشروع.0955 هو انها على النمط الغربي جميع الدفات العمودية المتحركة مع لوحات النهاية تضاف إلى شكل الطائرة المائية.. وقد تم نقل أنبوب مصفوفة السونار مجموعة وسحبها من أعلى الدفة العمودية العليا إلى الجانب القارب المائي
آخر تحديث هو ما يبدو أنه مصفوفة السونار الجناح الجديد يعمل على طولمقصورة الصاروخ. هذا هو الأرجح أنبوب أسطواني دفن في بدن مزدوج .
و "سلحفاة الظهر" التي تغطي مقصورة الصاروخ تم تبسيطها أكثر سلاسة وأكثر زاوية المقطع العرضي. وعلى الرغم من بعض التقارير التي تشير إلى أن الحمولة الصاروخية ستزيد إلى 20، يبدو أنها ستبقى . 16 RSM-56 Bulava SLBMs.وسيتطلب ذلك صور أكثر وضوحا للتأكيد على ذلك
الصاروخ RSM-56 Bulava (3M30 Булава, NATO: SS-N-32) لديها مجموعة من 5،800 ميلا (5،040 Nm)، ويمكن أن تحمل 6 × 150 كيلوطن kt MIRVs (متعددة المركبات العائدة المستقلة) بالإضافة إلى ما يصل إلى 40 من الشراك الخداعية.
واجه برنامج الاختبار في البداية بعض الإخفاقات ومستقبل الصاروخ يبدو غير مؤكد، لكنه كان في الخدمة التشغيلية منذ عام 2013. لا يوجد أي اقتراح بأن BOREI-II ستحمل مجمع صاروخ مختلف.
لاحظ أنه على الأقل واحد من مشروع.0955s الأصلي, بوابات الصواريخ أنفسهم لا يصطفون بالضبط مع أغطية الفتحة المرئية على جانب الغواصة. ومع ذلك هناك 16 انبوب في مجموعتين معبأة بشكل وثيق من 4X2.
صور من الشراع الكامل ظهرت بعد الإطلاق، في حين ظهر الجزء الخلفي من الشراع ويبدو أن دون تغيير إلى حد كبير من النموذج السابق، يتم إعادة صياغة الحافة الأمامية تماما.
يتم استبدال حافة الريادة المكشطة ب الشراع المستقيم على التوالي مع قاعدة المزيج، على غرار تلك المطبقة على قوارب البحرية الأمريكية.
العمل على أربع غواصات Borey-A أخرى :
1. Count Oleg
2. General Suvorov
3. Emperor Alexander III
4. Count Pozharsky
ورثت فئة بوري 6 × 533 مم (21 ") الانابيب الخارجية ذات الأغراض الخاصة، (SPETS) في القوس التي تستخدم لإيواء REPS-324 Shlagbaum (حاجز) نظام الدفاع المضاد للطوربيد. نظام لإطلاق: MG-104 Brosok or MG-114 Berylmobile
التدابير المضادة، ومن الممكن تصور أنها يمكنها أيضا نشر طوربيد مضادة للطوربيدات MG-15 . وقد ورثت هذه الميزة من الغواصات الهجومية فئة - تطوير AKULA مشروع 971U (بشكل غير رسمي AKULA-II و AKULA-III) التي تم استخدامها لاجل أقسام القوس من BOREI الثلاثة الأولى، وليس من الواضح ما إذا كان BOREI-II الجديد سيحتفظ بهذا.
