LEDS-150 نظام الدفاع الألكتروني السويدي

[الجراح]

LEDS-150

هو نظام الحماية الفعالة تطوير شركة ساب افيونكس , ، وكلمة LEDS هي إختصار Land Electronic Defense System وتعني نظام الدفاع الألكتروني الأرضي ، حيث يقوم هذا النظام بإكتشاف التهديدات القادمة وإنذار الطاقم فى الدبابة



النظام قادر على مواجهة التهديدات المعروفة ضد المركبات المدرعة مع أساليب القتل السهلة والصعبة.

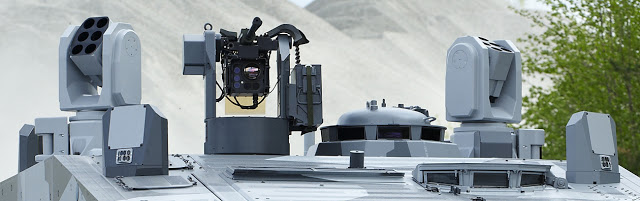

نظام إطلاق المقذوفات المضادة سداسي السبطانات

مجسات التحذير الليزرية laser warning system .

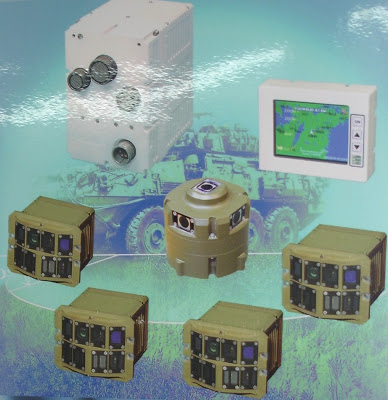

يتكون LEDS 150 system من أجهزة استشعار للإنذار بالليزر وأجهزة تحكم نشطة في الدفاع وعدد من أجهزة استشعار الذخائر والتي تتيح الجمع بين القدرة على القتل الناعم و الصلب

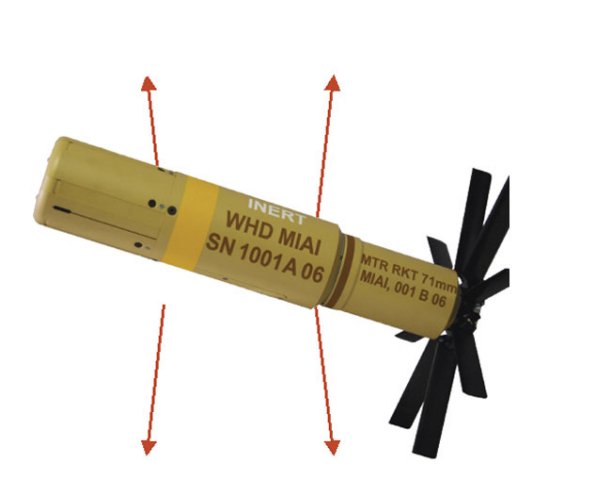

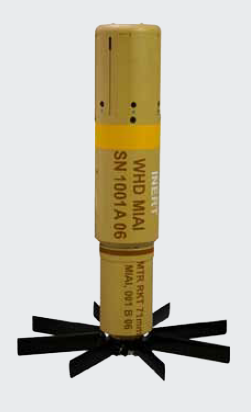

يستخدم هذا النظام صاروخ دينيل Mongoose-1 لتدمير التهديد الوارد في مسافة تتراوح بين 5 و 15 مترا من المدرعة المحمية. ليدس-150 يغطي جميع الجهات 360 درجة. وتغطي ارتفاعها من -15 إلى +65 درجة.

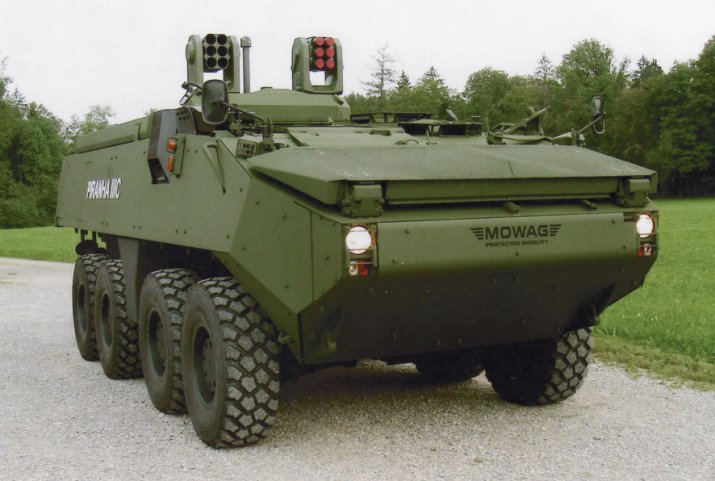

تم دمج النظام على Piranha III

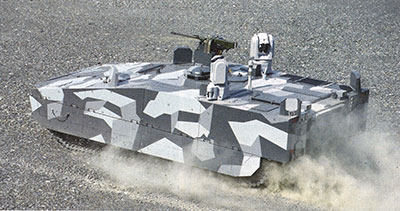

تم دمج النظام على CV 90 Armadillo.

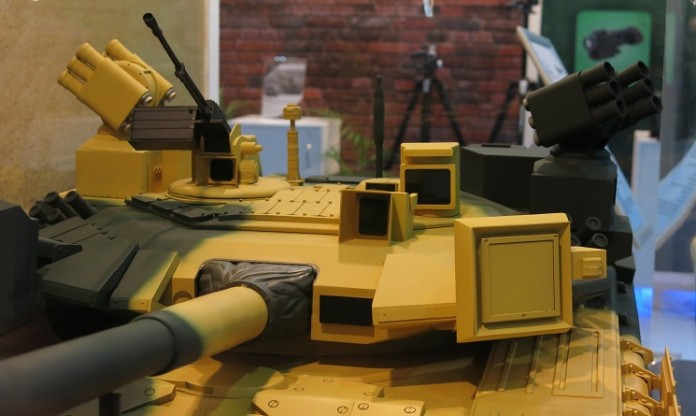

يمكن تركيبه علي التي 90 الهندية

الاردن يستخدم النسخة LEDS-100 على M60 Phoenix

http://defense-update.com/20160330_leds_india.html
http://saab.com/land/force-protection/self-protection/leds/



[palastine_falcon]

أغلبك صديقي ممكن تعيد تنزيل صورة الاردن لأنها لم تظهر



[الجراح]

أغلبك صديقي ممكن تعيد تنزيل صورة الاردن لأنها لم تظهر

الحسين الاردنية

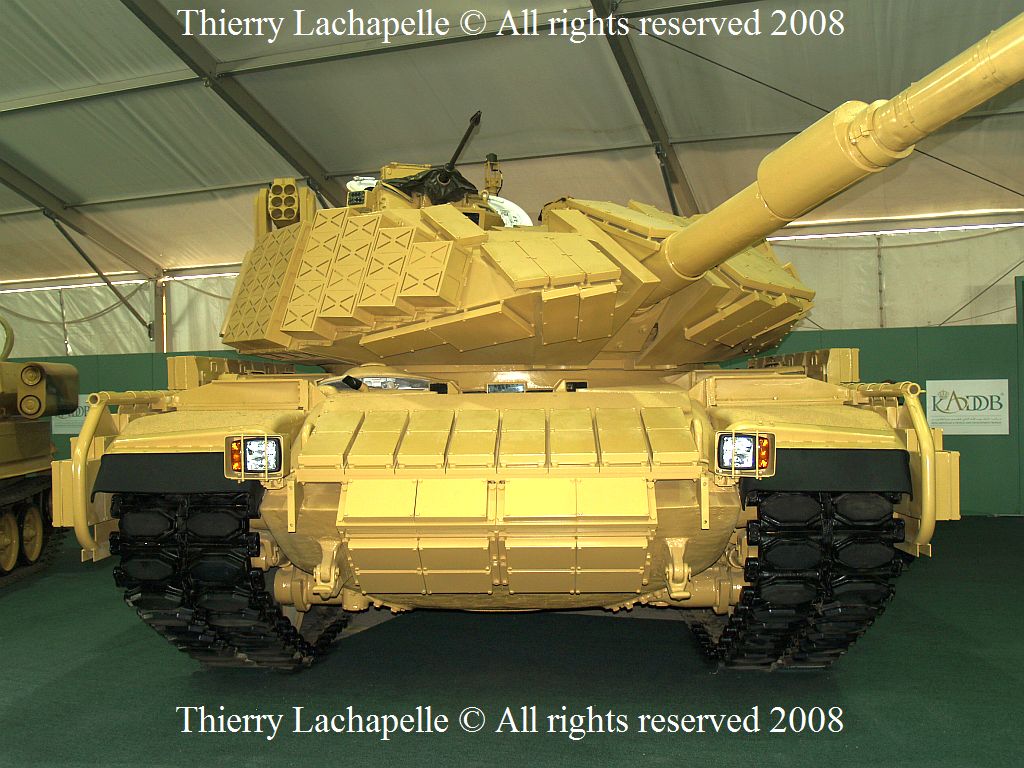

M60 Phoenix الاردنية



[m2abuassi]

مبروك للنشامى ..
تطوير ممتاز للM60



[الجراح]

مبروك للنشامى ..
تطوير ممتاز للM60

الاردن الشقيق يستخدم النسخة LEDS-100



[POPOS]

لهذا اذا يريد العرب t90-ms اذا زودت بهذا النظام ستصبح تحفة فنية



[الجراح]

لهذا اذا يريد العرب t90-ms اذا زودت بهذا النظام ستصبح تحفة فنية



[ماجلان]

يبدو نظام واعد .
لكن المشكلة سويدي



[foos97]

الاردن الشقيق يستخدم النسخة LEDS-100

ما الفرق بينهما ؟

وشكرا لك على الموضوع المميز



[الجراح]

ما الفرق بينهما ؟

وشكرا لك على الموضوع المميز

LEDS-150 – Hard-kill

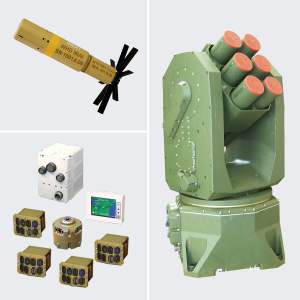

LEDS-150 is a progression of the LEDS-100 active defence system. It typically consists of laser-warning sensors (LWS), an Active Defence Controller (ADC-150), a combination of passive and active Sensors and High-Speed Directed Launchers (HSDL). This allows the combined application of active signature management, soft- and hard-kill countermeasure deployment capability to the platform. Also included in the suite are optional displays and special-to-installation interconnecting harnesses.

The hard-kill feature of the LEDS-150 product is characterised by its capability to physically destroy the efficiency of the terminal ballistic capability of attacking munitions without residual penetration of the protected vehicle.

The hard-kill system detects and tracks multiple threats and calculates whether the attacking munitions will hit the platform or not. The system determines the best inertial intercept position and provides the slew and firing commands to the launchers.

The Mongoose-1 countermeasure missile is launched at a predetermined time to intercept and neutralise the detected munitions off-board at a distance of between 5–15 m from the vehicle to minimise collateral damage to own forces.



[foos97]

ملف pdf من الشركة المصنعة saab

https://saab.com/globalassets/comme...active-protection/leds/leds-product-sheet.pdf



[الجراح]

يوجد تطوير لصاروخ Mongoose missile- 2 من Denel Dynamics اعترض بنجاح لمدى 60 مترا.



[الجراح]

مستشعرات التحذير بالليزر LEDS-50 MK2

LEDS-50 MK2 laser warning sensors​

LEDS-50 MK3 multi-function warning sensor​

​



[freezz]

السويد تختار الذخيرة الجنوب أفريقية Mongoose لمنظومة القتل الصعب LEDS-150



[Saudi silent]



[الدوسري M]

حماية نشط فئة تروفي ولا غير



[الجراح]

مشاهدة المرفق 675489​

LASER WARNING SYSTEM​



[الجراح]

في معرض آيدكس 2023، عرضت شركة Saab جهاز استشعار تحذيري جديد بالليزر، LWS-700، للكشف الآلي عن التهديدات المعتمدة على الليزر للمركبات وتصنيفها وتحديدها.

تم بيع النظام إلى شركة تصنيع مدرعات في أمريكا الشمالية. ومع ذلك، فإن Saab لن تكشف عن أي تفاصيل أخرى حول العميل المرجح شركة General Dynamics Land Systems – Canada (GDLS-C).

LWS-700 عبارة عن "جهاز استشعار تحذيري بالليزر للكشف الآلي عن الأسلحة التي تعتمد على الليزر وتصنيفها وتحديد هويتها".

تم تطوير المستشعر على مدار 3.5 سنوات الماضية وهو قادر على تصنيف وتحديد تهديدات الليزر مثل محددات الأهداف أو أجهزة تحديد المدى بالليزر.

وأضاف أنه بفضل دقة الاتجاه والارتفاع بمقدار 1 درجة، فإن المستشعر قادر على دعم الإجراءات المضادة، وتحديدًا نشر النيران المضادة القوية.



يزن النظام حوالي 3.5 كجم وهو مخصص في المقام الأول للمنصات البرية والبحرية.



[boys_speed2]

في معرض آيدكس 2023، عرضت شركة Saab جهاز استشعار تحذيري جديد بالليزر، LWS-700، للكشف الآلي عن التهديدات المعتمدة على الليزر للمركبات وتصنيفها وتحديدها.

تم بيع النظام إلى شركة تصنيع مدرعات في أمريكا الشمالية. ومع ذلك، فإن Saab لن تكشف عن أي تفاصيل أخرى حول العميل المرجح شركة General Dynamics Land Systems – Canada (GDLS-C).

مشاهدة المرفق 675543

LWS-700 عبارة عن "جهاز استشعار تحذيري بالليزر للكشف الآلي عن الأسلحة التي تعتمد على الليزر وتصنيفها وتحديد هويتها".

تم تطوير المستشعر على مدار 3.5 سنوات الماضية وهو قادر على تصنيف وتحديد تهديدات الليزر مثل محددات الأهداف أو أجهزة تحديد المدى بالليزر.

وأضاف أنه بفضل دقة الاتجاه والارتفاع بمقدار 1 درجة، فإن المستشعر قادر على دعم الإجراءات المضادة، وتحديدًا نشر النيران المضادة القوية.



يزن النظام حوالي 3.5 كجم وهو مخصص في المقام الأول للمنصات البرية والبحرية.

ماشاء الله سبقتني الموضوع تحفه الله يحفظك
سبقتني بخصوص نقطه حماية بدل مقذوف ليزريه كنت افكر استلهمت الفكره عن طريق النظام الصيني والامريكي لدفاع الجوي يتم استنساخه بحجم اصغر خصوصا التهديدات زادت لطائرات بدون طيار
ويكون في نسخه ثانيه متوسطة الحجم سريعة الحركه تتحرك مع المشاه
كنت ناوي افتح موضوع لنقاش فيه
اوصلت الفكره



[Saudi silent]

في معرض آيدكس 2023، عرضت شركة Saab جهاز استشعار تحذيري جديد بالليزر، LWS-700، للكشف الآلي عن التهديدات المعتمدة على الليزر للمركبات وتصنيفها وتحديدها.

تم بيع النظام إلى شركة تصنيع مدرعات في أمريكا الشمالية. ومع ذلك، فإن Saab لن تكشف عن أي تفاصيل أخرى حول العميل المرجح شركة General Dynamics Land Systems – Canada (GDLS-C).

مشاهدة المرفق 675543

LWS-700 عبارة عن "جهاز استشعار تحذيري بالليزر للكشف الآلي عن الأسلحة التي تعتمد على الليزر وتصنيفها وتحديد هويتها".

تم تطوير المستشعر على مدار 3.5 سنوات الماضية وهو قادر على تصنيف وتحديد تهديدات الليزر مثل محددات الأهداف أو أجهزة تحديد المدى بالليزر.

وأضاف أنه بفضل دقة الاتجاه والارتفاع بمقدار 1 درجة، فإن المستشعر قادر على دعم الإجراءات المضادة، وتحديدًا نشر النيران المضادة القوية.



يزن النظام حوالي 3.5 كجم وهو مخصص في المقام الأول للمنصات البرية والبحرية.

الان اتضح من هو العميل ( المملكة العربية السعودية ) لصفقتها الحديثة LAV 700​
