BMP-2/1M Berezhok الجزائرية

[red scorpion six]

الBMP-3 تدريعها ضعيف وهذا صحيح، ولكن في حالة دخولها في مواجهة مع البرادلي على سبيل المثال كمقارنه ، ال BMP-3 ( ستفرم ) البرادلي بالكورنت -الافضليه في كل شي ستكون لصالح الكورنت على التاو، اللهم في المواجهات الليليه ستكون متقاربه نوعا ما من ناحية المديات( 5500م للكونت) مقابل( 4500 م لصالح التاو الموجه بالاشارات الراديويه RF)- وبأضافة دروع اضافيه لل BMP-3 لن تكون بذلك السوء على كل حال ..



[anwaralsharrad]

الBMP-3 تدريعها ضعيف وهذا صحيح، ولكن في حالة دخولها في مواجهة مع البرادلي على سبيل المثال كمقارنه ، ال BMP-3 ( ستفرم ) البرادلي بالكورنت -الافضليه في كل شي ستكون لصالح الكورنت على التاو، اللهم في المواجهات الليليه ستكون متقاربه نوعا ما من ناحية المديات( 5500م للكونت) مقابل( 4500 م لصالح التاو الموجه بالاشارات الراديويه RF)- وبأضافة دروع اضافيه لل BMP-3 لن تكون بذلك السوء على كل حال ..

المعارك المدرعة لا تجري بهذا النسق المبسط أخي العقرب ، فمن يكتشف هدفه أولا ستكون له المبادرة وقابلية القتل ، والبرادلي بأنظمتها البصرية من الجيل الثاني تتفوق على العربة الروسية في هذا المجال .. ثانيا السيناريو الذي وضعته يمكن قبوله في معركة مجردة على منطقة سهول ممتدة ، لكن في تضاريس مركبة لا يمكن القبول بهكذا تصور !!! تصميم البرادلي يتفوق على العربة BMP ويمكن بسهولة استبدال منظومتها الصاروخية بأنماط أحدث .



[red scorpion six]

المعارك المدرعة لا تجري بهذا النسق المبسط أخي العقرب ، فمن يكتشف هدفه أولا ستكون له المبادرة وقابلية القتل ، والبرادلي بأنظمتها البصرية من الجيل الثاني تتفوق على العربة الروسية في هذا المجال .. ثانيا السيناريو الذي وضعته يمكن قبوله في معركة مجردة على منطقة سهول ممتدة ، لكن في تضاريس مركبة لا يمكن القبول بهكذا تصور !!! تصميم البرادلي يتفوق على العربة BMP ويمكن بسهولة استبدال منظومتها الصاروخية بأنماط أحدث .

كلام دقيق واتفق معه ..ماقصدته بكلامي ان الBMP-3 ( نظريا) تستطيع ان تلحق الاذى بالبرادلي بواسطة الكورنت في حالة كانت الاسبقيه لها في الكشف والرصد في المناطق المفتوحه ..
تصميميا البرادلي نعم تتفوق على ال BMP- 3 لاشك في ذلك عندي وايضا اتفق معك بهذه النقطه ، ولكن اختلف معك في نقطة تزويدها بمنظومات صاروخيه مضاده للدروع احدث ..!!في الحقيقه الامريكان حتى الساعه - وحسب علمي - لايملكون مايضاهي الكورنت وقدراته ..



[anwaralsharrad]

كلام دقيق واتفق معه ..ماقصدته بكلامي ان الBMP-3 ( نظريا) تستطيع ان تلحق الاذى بالبرادلي بواسطة الكورنت في حالة كانت الاسبقيه لها في الكشف والرصد في المناطق المفتوحه ..
تصميميا البرادلي نعم تتفوق على ال BMP- 3 لاشك في ذلك عندي وايضا اتفق معك بهذه النقطه ، ولكن اختلف معك في نقطة تزويدها بمنظومات صاروخيه مضاده للدروع احدث ..!!في الحقيقه الامريكان حتى الساعه - وحسب علمي - لايملكون مايضاهي الكورنت وقدراته ..

وماذا عن الجافلين في نسخته المحسنة !! ونسخ التاو غير السلكية .



[صلاح الدين الأيوبي]

الBMP-3 تدريعها ضعيف وهذا صحيح، ولكن في حالة دخولها في مواجهة مع البرادلي على سبيل المثال كمقارنه ، ال BMP-3 ( ستفرم ) البرادلي بالكورنت -الافضليه في كل شي ستكون لصالح الكورنت على التاو، اللهم في المواجهات الليليه ستكون متقاربه نوعا ما من ناحية المديات( 5500م للكونت) مقابل( 4500 م لصالح التاو الموجه بالاشارات الراديويه RF)- وبأضافة دروع اضافيه لل BMP-3 لن تكون بذلك السوء على كل حال ..

اعتفد بأنك تقصد صاروخ باستيون 9M117 Bastion laser guided anti armor missile من عيار 100 ملم الذي تطلقه البي ام بي - 3 من مدفعها اذا لم افهمك غلط.



[red scorpion six]

وماذا عن الجافلين في نسخته المحسنة !! ونسخ التاو غير السلكية .

وهل الجافلين بنسخته المحسنه سيكون بديل التاو على البرادلي ..!!لم اسمع عن هذا الامر
بالنسبه لنسخة التاو غير السلكيه ( RF) ذكرتها في ردي السابق ، والكورنت له الافضليه عليها ..
والله اعلم ...



[red scorpion six]

اعتفد بأنك تقصد صاروخ باستيون 9M117 Bastion laser guided anti armor missile من عيار 100 ملم الذي تطلقه البي ام بي - 3 من مدفعها اذا لم افهمك غلط.

هل هذا الصاروخ أخ صلاح الذي يطلق من سبطانة ١٠٠ ملم والتي ذكره الاستاذ انور والذي حصلت عليه الكويت بعد تطوير مدرعتها الBMP-3 ..!!



[صلاح الدين الأيوبي]

هل هذا الصاروخ أخ صلاح الذي يطلق من سبطانة ١٠٠ ملم والتي ذكره الاستاذ انور والذي حصلت عليه الكويت بعد تطوير مدرعتها الBMP-3 ..!!

نعم هو ، والأسم الغربي الذي يطلقه الناتو عليه هو AT-10 STABBER

وهو صاروخ يمكن استخدامه واطلاقه من سبطانات المدافع ذوات ال 100 ملم ، ورصد استخدامه من قبل دبابات تي - 55 السوريه الخاصه ببشار الجحش في سوريا يرجح ان تكون من النسخ التاليه للتي - 55 القادره علي استخدامه واطلاقه.

T-55M, T-55AM, T-55M-1, T-55AM-1, T-55D, T-55D-1, T-55MV, T-55AMV, T-55AM2PB (all RFAS models), T-55AM2B (produced in the former Czechoslovakia) and T-55AM2P (produced in Poland)

تي - 55 سوريه تطلق صاروخ باستيون 9M117 Bastion missile



[الشهاب الجزائري]

9K116-1 BASTION / AT-10

التطوير و الوصف

التعين الامريكي للصاروخ هو AT-10 ( رقم الفهرس الصناعي هو 9M117M، واسم الصاروخ هو باستيون Bastion، بمعنى المعقل) بدأ تطويره من قبل مكتب التصميم Design Bureau تولا Tula KBP لبناء الآلات Instrument Building في أواخر السبعينات ودخل الخدمة في عام 1983.
و هو قذيفة قطعة واحدة single-piece راكبة لشعاع الليزر laser beam-riding عيار 100 ملم من الجيل الثالث تجدر الاشارة الى ان T-55 تملك بنية تحقق توافق بين تكوين نظام AT-10 مع انظمة التحكم في اطلاق النار fire-control systems فولنا Volna ( الروسي )، ميريدا Merida (بولندا) أو كلديفو Kladivo (التشيكوسلوفاكيا) .
الاصدارات المعروفة للT-55 المزودة بالنظام تشمل: T-55M، T-55AM، T-55M-1، T-55AM-1، T-55D، T-55D-1، T-55MV، T-55AMV ، T-55AM2PB ( وهي جميعا نماذج للاتحاد الروسي و الدول المرتبطة به Russian Federation and Associated States اختصارا RFAS)،و T-55AM2B (المنتجة في تشيكوسلوفاكيا السابقة) و T-55AM2P (المنتجة في بولندا).



المكونات الرئيسية لقاذفة الصواريخ 9K116 الراكبة للشعاع :

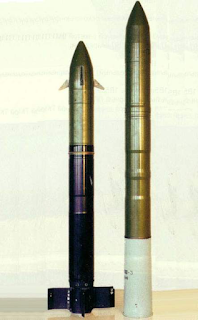

(1) 3UBK10M-1 الطلقة الموجهة guided round (تتالف من صاروخ 9M117 بوزن 19.4 كلغ المركب في وضعية خرطوشة)
(2) نظام التوجيه المركب على متن المركبة يضم :
(a) منظار الرؤية الليلية / نهارية 1K13( متكامل مع باعث ليزري 1K13BZ ) ليحل محل المناظير القياسية للرؤية في الاشعة تحت الحمراء TPN-1M-22-1 لسلسلة دبابات T-55 . جهاز الرؤية مستقر عموديا مع خط الرؤية line of sight المرتبط بنظام استقرار او مستقر stabilised المدفع عيار 100 ملم لكي ينشط نظام الرؤية يتم اطفاء نظام استقرار التسليح الرئيسي و تقلل سرعة التحرك العرضي للبرج نزولا، وذلك لتجنب أي آثار تشويه. بعد ظهور علامة " جاهزية النظام " يمكن للمدفعي إطلاق الصاروخ. صاروخ 9M117M يطلق كهربائيا كما حال انواع الذخيرة القياسية عيار 100 ملم . البطارية المبنية في الصاروخ تشتغل و يشغل الجيروسكوب بدوره . بعد من الاطلاق ب 1.5 ثانية شحنة القذف ejection charge في الخرطوشة تشتعل و يترك الصاروخ جزءه الاسطواني الذي يقذف به . ثم تنكشف أربعة زعانف استقرار ايروديناميكية aerodynamic stabilising fins مركبة على مؤخر القذيفة . وتنشر أيضا اربع زعانف تحكم control fins مركبة في مقدم القذيفة . محرك المداومة الصاروخي sustainer rocket motor يشتعل لمدة 6 ثوان. بعد الاطلاق يتم اطفاء جهاز تسديد laying device القائد و يشغل الليزر لتنبعث منه الاشعة تحت الحمراء الليزرية للتوجيه . الصاروخ يطير اوتوماتيكيا داخل منطقة التوجيه guidance zone التي يشكلها الشعاع المسقط. و كل ما يتبقى للمدفعي ان يفعل خلال الفترة المتبقية هو الحفاظ على رؤيته للهدف حتى يصيبه الصاروخ. خلال كامل مرحلة التوجيه شبه التلقائي semi-automatic guidance phase مستقر او نظام الاستقرار لخط البصر مستقل عن المدفع في كل زوايا السمت والارتفاع. المغير في الموجة الكهرومغناطيسية modulator يشفر شعاع الليزر في مثل هذا النمط لكي تعطي كل نقطة مرجعية reference point في منطقة التوجيه تسلسل زمني دقيق من الترددات frequencies . يتم تحديد العلاقة بين مدة duration الترددات المختلفة من خلال موقع كل نقطة داخل منطقة التوجيه. قطر 6 أمتار لمنطقة التوجيه يبقى ثابت طوال الطيران من خلال التكبير التدريجي للشعاع. المستقبل receiver في الجزء الخلفي من الصاروخ ينقل معلومات عن وضعية الطيران داخل منطقة التوجيه لنظام التوجيه على متن المركبة الذي ينقل أوامر التحكم في الطيران إلى الاربع زعانف سطح التحكم للوجه الخارجي flip-out المركبة في الامام. 9M117M مستقر ايروديناميكيا بواسطة زعانف الاستقرار الاربعة المركبة في المؤخر
(b) تمثل وحدة تحويل الجهد الكهربائي 9S381
(c) نظام الاستقرار المعدل STP-2A (يحل محل نظام STP-2 المعياري)
(d) كشاف الاشعة تحت الحمراء L4 الذي يحل محل الكشاف L-2G.
عندما تكون الدبابة في وضعية السكون static يمكن استخدام هذا النظام لإشتباك مع الاهداف المتحركة والثابتة و المواقع الثابتة أو الأهداف الجوية التي تتحرك ببطء. حدود الاشتباك الفعال بين 100 إلى 4000 متر، مع كون السلاح يملك فترة طيران 13.5 ثانية لبلوغ مسافة 4000 م. في حال وجود خطأ في التوجيه، جهاز التدمير الذاتي تلقائيا يدمر رأس HEAT الحربي خلال فترة بين 26-41 ثانية من لحظة الاطلاق . الوزن الإجمالي يبلغ 27 كغ.
تحمل T-55 ستة صواريخ AT-10
كانت الصواريخ المنتجة مبكرا تملك راس HEAT واحد، ولكن تتوفر نسخة حاليا برأس حربي هيت ترادفي tandem HEAT في صاروخ 9M117M.
في عام 1999، تم الإعلان عن تطوير قذيفة جديدة بمدى اقصى يبلغ 5500 م .



الاصدارات

- 9K116 Kastet عيار 100 ملم
الطلقة الموجهة عيار100 ملم Kastet مشابهة للاصدار باستيون لكن تم تصميمها لتطلق من المدفع المجرور المضاد للدبابات MT-12 عيار 100 ملم. يحتاج المدفع لنظام محدد ليزري laser designator system خاص يركب بالقرب منه لتوجيه قذيفة Kastet. حسب ماهو معلوم فلم يصدر هذا الإصدار . يبلغ مدى الصاروخ الأقصى 5000 م مقارنة مع قاذفة الصواريخ مضادة للدبابات بمدى أقصى 4000 م. القذيفة تحمل التعيين 3UBK10M.
- نظام 9K116 عيار 100 ملم للمركبة BMP-3 ICV
يتم استخدام نفس الصاروخ 9M117M لكن الطلقة لها غلاف دافعة propellant casing مختلف إلى حد كبير بسبب ان المقذوف يطلق من مدفع 2A70 عيار 100 ملم المستخدم في BMP-3. القذيفة تحمل التعيين 3UBK10M3 و تحمل المركبة بشكل اساسي ست طلقات، التي تحمل في حجرة خاصة. وقد تم تصميم الملقم الآلي للمركبة خصيصا لتحميل هذه الأسلحة الموجهة مع القذائف التقليدية عيار 100 ملم .
- بالاضافة لاصدار بمدى 5500 متر.

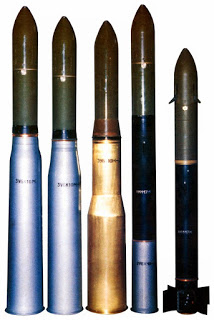

الاصدارات مع قدرة اختراقها و عياراتها المختلفة

تعينات لصاروخ الباستيون 9M117 بمتوسط اختراق لدروع RHA يبلغ 550 ملم بعد ERA
عيار 100 ملم - التعيين 3UBK10 للمدفع (MT-12)
عيار 100 ملم - التعيين 3UBK10-1 للدبابة (T-55)
عيار 115 ملم - التعيين 3UBK10-2 للدبابة (T-62)
عيار 100 ملم - التعيين 3UBK10-3 للمركبة (BMP-3)
تعيينات للصاروخ 9M117M براس حربي هيت ترادفي بمتوسط اختراق لدرع RHA يبلغ 600 ملم بعد ERA
عيار 100 ملم - التعيين3UBK10M للمدفع (MT-12)
عيار 100 ملم - التعيين3UBK10M-1 للدبابة (T-55)
عيار 115 ملم - التعيين3UBK10M-2 للدبابة (T-62)
عيار 100 ملم - التعيين3UBK10M-3 للمركبة (BMP-3)
تعينات الصاروخ 9M117M1 براس حربي ترادفي بمدى 100-6000 م؛ بقدرة اختراق متوسطة لدرع RHA تبلغ 750 ملم بعد ERA
عيار 100 ملم - التعيين 3UBK23 للمدفع (MT-12)
عيار 100 ملم -التعيين 3UBK23-1 للدبابة (T-55)
عيار 115 ملم - التعيين3UBK23-2 للدبابة (T-62)؛ بمتوسط اختراق لدرع RHA يبلغ 850 ملم بعد ERA
عيار 100 ملم - التعيين 3UBK23-3 للمركبة (BMP-3)؛ بمدى اطلاق 100-5500 م



الوضعية
في الانتاج. وفي الخدمة في RFAS وبعض الدول الأخرى.

المواصفات

مدى الاطلاق : 4000 م
عيار السلاح الرئيسي : 100 ملم
الوزن : 13 كلغ
الطول : 1048 ملم
المركبات التي تحوي القاذف / المدفع :
مركبة المشاة قتال BMP-3
دبابة المعركة الرئيسية T-55
دبابة المعركة الرئيسية T-55AM2
دبابة القتال رئيسي T-62

http://yazid-armored-vehicles.blogspot.com/2017/02/9k116-1-bastion-at-10.html​



[bob1]

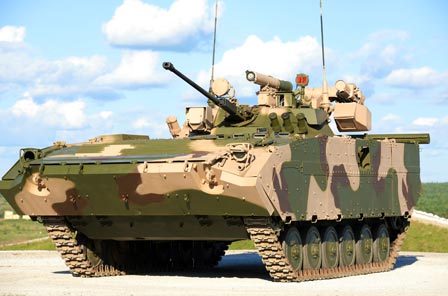

التي وضعت صورتها انت روسية مقترحة لم تدخل الخدمة , في الاسفل الاماراتية لاحظ الفوارق في التسليح و التدريع ​

​
