تسليم الغواصة الثانية S42 لمصر يوم 8 اغسطس

[إكرامي زغيب]

عاجل| تحتفل القوات المسلحة المصرية الثلاثاء المقبل، الموافق 8 اغسطس 2017، بتسلم الغواصة الألمانية الثانية " إس 42 "، طراز 209، وسيتم رفع العلم المصري عليها في مدينة كيل الألمانية، بحضور الفريق بحري / أحمد خالد، قائد القوات البحرية المصرية، ونظيره الألماني، وعدد كبير من قادة القوات المسلحة في البلدين.

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل

بوابة الدفاع المصرية
​



[الازرق الجنوبي]

الف الف مبروك لمصر



[إكرامي زغيب]

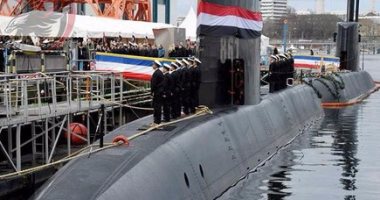

القوات المسلحة تحتفل بتسلم غواصة ألمانية جديدة خلال أيام



كتب ــ جميل عفيفي:

تحتفل القوات المسلحة المصرية خلال أيام بتسلم الغواصة الألمانية «تايب 42»، طراز 209، وسيتم رفع العلم عليها في مدينة كييل الألمانية، بحضور الفريق أحمد خالد، قائد القوات البحرية، ونظيره الألماني، وعدد كبير من قادة القوات المسلحة في البلدين.


والغواصة الجديدة هي الثانية التي يتم تسلمها، في إطار الصفقة التي تعاقدت عليها مصر مع ألمانيا في عام 2011، وتتضمن 4 غواصات حديثة، وستنضم إلي الأسطول المصري الذي تم تحديثه بانضمام حاملتي طائرات ومدمرات ولنشات صواريخ.

ويأتي ذلك في إطار حرص مصر علي تأمين مصالحها الاقتصادية وحدودها البحرية، وضمان حرية الملاحة الآمنة، ودعم قناة السويس كشريان مهم للتجارة العالمية، ولتكون قوة ردع لتحقيق السلام، في ظل التحديات والتهديدات التي تشهدها المنطقة. والغواصة الجديدة قادرة علي الإبحار لمسافة 11 ألف ميل بحري، وتصل سرعتها إلي 21 عقدة، ولها القدرة علي إطلاق الصواريخ والطوربيدات، وتم تزويدها بأحدث أنظمة الملاحة والاتصالات، وتشكل إضافة تكنولوجية هائلة لإمكانات القوات البحرية، وتدعم قدرات حماية الأمن القومي المصري.

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل

​



[المشير اركان حرب]

تم تسليم نصف الصفقة ومازال هناك غواصتين في الانتظار توقعي ان هناك صفقات لاحقة لغواصات اخري واتوقعها شرقية لان الاسطول المصري في حاجة ماسة لاخراج الروميو رغم تطويرها



[POPOS]

لو ان هناك زيادة للغواصات لماذا لم ينشا مصنع لها في مصر وتصنيع بعض اجزاؤها في مصر



[Invisible RAPTOR]

لو ان هناك زيادة للغواصات لماذا لم ينشا مصنع لها في مصر وتصنيع بعض اجزاؤها في مصر

لو كانت دبابات او مقاتلات نعم فالاعدد التي تحتاجها بالمئات
اما الغواصات فعددها ان يزيد باي حال عن 8غواصات
انشاء مصنع تجميع لاجلها يعتبر إهدار المال والمجهود والوقت



[المشير اركان حرب]

لو كانت دبابات او مقاتلات نعم فالاعدد التي تحتاجها بالمئات
اما الغواصات فعددها ان يزيد باي حال عن 8غواصات
انشاء مصنع تجميع لاجلها يعتبر إهدار المال والمجهود والوقت

4 روميو
4 تــايب
اتوقع 4 روسي او صيني



[Invisible RAPTOR]

4 روميو
4 تــايب
اتوقع 4 روسي او صيني

اظن الروسي ان اتى
سيتم استبدال الروميو به



[المشير اركان حرب]

اظن الروسي ان اتى
سيتم استبدال الروميو به

الروميو مازال امامها بعض الوقت فهي حصلت علي تطويرات معتبره تجعلها بدن روميو والكترونيات وتسليح غواصة غربية بامتياز لذا اتوقع بقائها مدة اضافية
امتلكت مصر في الاساس 10 غواصات روميو منها 4 من النسخة السوفييتية و6 من النسخة الصينية، منهم 4 تم الحصول عليهم في الفترة " مارس 1982 - مايو 1984 ". وخرجت كل نسخ الروميو المصرية من الخدمة ماعدا اخر 4 سالف ذكرهم وهم من الاصدار Romeo-C الذي كان يُعتبر احدث ماحصلت عليه البحرية المصرية في ذلك الوقت.

في بداية عام 1988 قدّمت مصر طلبا للولايات المتحدة لتطوير غواصات الروميو الأربعة، وتم الموافقة عليه من قبل الكونجرس في يوليو 198. وبدأت شركة لوكهيد مارتن Lockheed Martin -كمُتعاقد رئيسي- في العمل على تطوير الغواصات المصرية عام 1992.

تمت اعمال التطوير بقاعدة رأس التين البحرية بالإسكندرية بالتعاون بين فرق العمل التابعة لشركة لوكهيد مارتن الأمريكية وفرق العمل التابعة للبحرية المصرية، وانتهت عام 1996. بخلاف تطوير آخر لمنظومة الملاحة قامت به شركة نورثروب جرومان Northrop Grumman الأمريكية تم في عام 2003. واصبحت النسخة المصرية تحمل اسم " الروميو المُحسّنة Improved Romeo ".

* اشتمل تطوير الروميو المصريو المُحسّنة على :

- اضافة نظام تحكم نيراني جديد Fire Control System FCS يسمح باستخدام الاسلحة الأمريكية. وانظمة اتصالات UHF ونظام ملاحة بالقمر الصناعي GPS.

- نظام حرب إلكترونية سلبي لاعتراض الاشارات الرادارية واللاسلكية لتحديد مواقع القطع البحرية المعادية طراز " AR-700-S5 " من شركة بوينج Beoing الأمريكية والذي يسمح بإطلاق صواريخ " هاربون UGM-84 Harpoon " المُضادة للسفن والمُطلقة من الأعماق.

- نظام سونار سلبي / نشط للملاحة والرصد طراز CSU-83 ألماني من شركة " أطلس إلكترونيك ATLAS Elektronik " وتم تعديل الجزء الأمامي من الهيكل لاستيعاب السونار.

- نظام سونار نشط لأعمال الهجوم من شركة Loral الأمريكية.

- نظام صاري كهروبصري Optronic Mast System ألماني طراز Kollmorgen Mod-86 والذي يحوي هوائيات الاستخبار الإلكتروني ESM والاتصالات Communications وتحدديد الموقع بالقمر الصناعي GPS والمستشعرات الكهروبصرية للرؤية النهارية والليلية وقياس المسافات بالليزر.

- نظام بيروسكوب ( منظار الأفق ) ألماني طراز Kollmorgen Mod-76 للبحث والهجوم ضد قطع السطح، ويتصل بمنظومة التحكم النيراني للغواصة، ويتميز بالدقة الهائلة للرصد والتحديد والتعريف وقياس المدى للهدف وتسجيل الفيديو التقاط الصور والتقاط انبعاثات الرادار ويتيح القدرة الملاحة بشكل دقيق والاتصالات بالراديو.

- وحدة طاقة احتياطية Auxiliary Power جديدة، ونظام تهوية وتكييف هواء جديد.

- نظام اتصالات مقطور بواسطة كابل للطفو فوق سطح البحر Buoyant Radio Communication Cable System.

- نظام ليزرجيروسكوب للملاحة بالقصور الذاتي لضبط ومعرفة المسار والاتجاه Gyro-Laser Inertian Navigation System طراز Mk 39. MOD 3A من شركة نورثروب جرومان Northrop Grumman الأمريكية.

- تسليح امريكي جديد مُتمثّل في :

# صواريخ " هاربون UGM-84 Harpoon " المُطلقة من الاعماق والمُضادة للسفن ويلغ مداها 124 كم.

# طوربيدات Mk.37 النسخة NT-37F موجه بالسلك والسونار السلبي والنشط ويحوي رأس حربي ثقيل يزن 150 كج ويصل مداه الى 21 كم على سرعة 31 كم / ساعة او 9.1 كم على سرعة 48 كم / ساعة.



[POPOS]

لو كانت دبابات او مقاتلات نعم فالاعدد التي تحتاجها بالمئات
اما الغواصات فعددها ان يزيد باي حال عن 8غواصات
انشاء مصنع تجميع لاجلها يعتبر إهدار المال والمجهود والوقت



[POPOS]

لو كانت دبابات او مقاتلات نعم فالاعدد التي تحتاجها بالمئات
اما الغواصات فعددها ان يزيد باي حال عن 8غواصات
انشاء مصنع تجميع لاجلها يعتبر إهدار المال والمجهود والوقت

صناعة هذه الاعداد بالاساس تاخذ وقت سنوات ثم ايضا كان هناك 6 غواصات قزمية وتم الشراء ولم يتم نقل تكنولوجيا او تصنيع



[مارشــال]

صناعة هذه الاعداد بالاساس تاخذ وقت سنوات ثم ايضا كان هناك 6 غواصات قزمية وتم الشراء ولم يتم نقل تكنولوجيا او تصنيع

موضوع تقل التقنية حاليا أراه صعب
تركيا حققته بعد نقلة اقتصادية كبرى نفتقد لها حاليا



[جمال حمدان]

تتسلم القوات المسلحة المصرية، غدا الثلاثاء، الغواصة المصرية الثانية، 42 طراز 209، وذلك فى احتفالية كبرى تقام بميناء كيل بدولة ألمانيا، فى حضور قائد القوات البحرية، الفريق أحمد خالد، ووفد من قادة القوات المسلحة.

وتُقام مراسم التسليم ورفع العلم المصرى عليها فى ميناء كيل، وتأتى ضمن عدة غواصات ستنضم للخدمة بالقوات البحرية تباعا، ويقود الغواصة الألمانية عدد من ضباط القوات البحرية، ممن تم تدريبهم مع الجانب الألمانى، وهى إنتاج شركة " تيسين كروب Thyssen Krupp " الألمانية.

والغواصة الجديدة تستطيع الإبحار، لمسافة 11 ألف ميل بحرى، وتصل سرعتها إلى 21 عقدة، ويتراوح طولها من 73:60 مترا، وبإزاحة تصل إلى 1400 طن، ولها القدرة على إطلاق الصواريخ والطوربيدات، وتم تزويدها بأحدث أنظمة الملاحة والاتصالات، بما يمكنها من حماية أمن وسلامة السواحل والمياه الإقليمية والاقتصادية والأمن القومى المصرى، وتعد بمثابة إضافة تكنولوجية هائلة لإمكانات القوات البحرية، وتدعم قدرتها على حماية الأمن القومى المصرى.
​



[جمال حمدان]

شرح مفصل للغواصة الهجومية المصرية تايب 209 / 1400 مود
_______________________________________
- هام جداً | شرح مفصل للغواصة الهجومية المصرية تايب 209 / 1400 مود .​

- الإصدار تايب ٢٠٩ / ١٤٠٠ مود هو أحدث و أخر إصدار من الفئة تايب- ٢٠٩ .
- يتميز هذا الإصدار ببصمة صوتية بالغة الإنخفاض ، بالإضافة إلى قدرات قتالية جديدة و منظومات مُحسنة لإدارة القتال و الإستطلاع و الإستخبار الإلكترونى كذلك تجهيزات مُخصصة لوحدات القوات الخاصة من الضفادع البشرية و أخيراً و هو الأهم إمكانية تضمين و إضافة نظام الدفع اللاهوائي AIP و الذي يختلف عن محركات الديزل في عدم حاجته للهواء فوق سطح البحر ، لحرق الوقود ،، إنما يعتمد على خلايا الأوكسجين ، و الهيدروجين في توليد الطاقة ، و التهوية بالغواصة ، و تميز الإصدار تايب ٢٠٩ / ١٤٠٠ بقدرته على حمل كمية أكبر من خلايا الطاقة و هو ما يعنى ضمان لفترة بقائية أكبر تحت الماء من دون الحاجة للصعود فوق سطح الماء .
- المواصفات العامة :
▬▬▬▬▬▬▬▬▬
- الإزاحة القصوى : 1586 طن في الأعماق .
- الإزاحة فى حالة الطفو : 1450 طن .
- الطول : 62 متر .
- العرض : 6.25 متر .
- الإرتفاع : 12.5 متر .
- الدفع : 4 محركات ديزل تولد قوة قدرها 6100 حصان بالإضافة إلى منظومة الدفع اللاهوائي AIP و التى تعنى بالإنجليزية Air-Independent Propulsion .
- السرعة القصوى : 40 كلم / ساعة .
- المدى الأقصى : 15 ألف كلم في وضع الغطس .
- أقصى عمق : 500 متر .
- عدد أفراد الطاقم : 30 .
- التجهيز الإلكتروني :
▬▬▬▬▬▬▬▬▬
- أجهزة بيروسكوب للمراقبة فوق الماء ، مزودة بكاميرا تليفزيونية ملونة عالية الدقة و نظام تصوير حراري من الجيل الثالث المتطور و نظام تحديد المسافات بالليزر و جميعها مُقدمة من شركة كارل زيس للكهروبصريات .
- رادار ببحث البحري فوق السطح يعمل على النطاق I-band .
- حزمة السونارات تتضمن سونار Atlas Elektronik CSU 90 سلبي / إيجابي للبحث و الهجوم بخلاف مصفوفة سونار للكشف من الأجناب .
- حزمة إستخبار إلكتروني ELINT Electronic Intelligence لإعتراض الإشارات الرادارية و الإتصالات اللاسلكية .
- التسليح :
▬▬▬▬▬
- 8 أنابيب عيار 533 مم لإطلاق :
- طوربيدات طراز DM2A4 الثقيلة الحاملة لرأس حربي زنة 255 كلج و التى يصل مداها إلى [50] كيلو متر ، و سرعتها القصوى 92 كلم فى الساعة .
- طوربيدات Black Shark الثقيلة و التى يصل مداها إلى 50 كلم و سرعتها القصوى 92 كلم فى الساعة .
- صواريخ UGM-84L Harpoon Block II المُضادة للسفن و الأهداف البرية الساحلية و المُطلقة من الأعماق و التى يصل مداها إلى 140 كيلو متر .
- ألغام بحرية مضادة للسفن و الغواصات .
- و الأن شرح مفصل عن التسليح الذى يمكن إستخدامه على الغواصة :
- هام | بالتفصيل تسليح الغواصه TYPE-209 :
▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬
- تتميز الغواصة الألمانية تايب ٢٠٩ / ١٤٠٠ مود بإمكانية تسليحها بأنواع عدة من الأسلحه خاصة الطوربيدات الغربية المتاحه للتصدير ، و التي يمكن إختيار أياً منها للعمل عليها ، و سنستعرض معكم حزمة التسليح الكاملة للغواصة :
- أولاً : الطوربيدات الهجومية :
▬▬▬▬▬▬▬▬▬▬▬▬
1- الطوربيد الألماني DM2A4 :
▬▬▬▬▬▬▬▬▬▬▬▬
- يعرف أيضاً بإسم تصديري يطلق عليه SeaHake mod 4 و هو طوربيد ثقيل يبلغ وزنه 1.37 طن ، و يحمل رأس حربي يزن 255 كجم ،، يمكن إطلاقه من الغواصات أو السفن ، و هو من إنتاج شركة Atlas Elektronik الألمانية ،، يتم توجيهه بالسلك و تبلغ سرعته 92 كلم / ساعة و مداه أكثر من 50 كيلو متر .
- و هناك إصدار حديث ذو مدي موسع ، يحمل إسم SeaHake Mod 4 ER Extended Range و هو أقوي طوربيد في العالم الأن و يمتلك نمطين للتوجيه علي النحو التالي :
- التوجيه بالقمر الصناعي :
- حيث يمتلك الطوربيد أنظمه ملاحة و إتصالات بالقمر الصناعي تمنحه مدي يصل إلى 140 كلم علي سرعة قصوي تزيد عن 74 كيلو متر فى الساعة ،،
- التوجيه بالسلك : و يصل مداه في هذه الحالة إلى 50 كيلو متر .
2- الطوربيد الإيطالي Black Shark :
▬▬▬▬▬▬▬▬▬▬▬▬▬▬
بلاك شارك تعني بالعربية القرش الأسود و هو طوربيد ثقيل من الجيل الجديد متعدد المهام يطلق من الغواصات بشكل رئيسي و السفن صمم ليحل محل الطوربيد القديم A-184 بالبحرية الإيطالية ، و هو من إنتاج شركه Whitehead Alenia Sistemi Subacquei WASS الإيطالية ،، و يمكن للطوربيد العمل علي غواصات سكوربين الفرنسية و غواصات التايب 209 و 212 و 214 الألمانية ،،
- و يمكن توجيهه بالسلك أو توجيه ذاتي ،و يحمل رأس حربي ثقيل شديد الإنفجار ، و تبلغ سرعته القصوي 92 كيلو متر فى الساعة ، و مداه 50 كلم .
3- الطوربيد الفرنسي F-21 :
▬▬▬▬▬▬▬▬▬▬▬▬
- و هو طوربيد فرنسي ثقيل فعال ضد السفن و الغواصات ، و قد تم تصميمه ليحل محل طوربيدات F-17 القديمة العاملة بالبحرية الفرنسية يمكن للطوربيد العمل علي كافه أنواع الغواصات سواء ديزل تقليديه أو نوويه ،، و يمتلك رأس حربي من الجيل الجديد المتطور من إنتاج شركه Thales الفرنسية .
- يحتفظ الطوربيد بصورة واضحة للهدف لضمان الإصابة ، و تجنب الإصطدام بهدف أخر في حالة إستهداف الهدف المعادي في بيئة مزدحمة يتم توجيهه أوتوماتيكياً Auto Guided أو بالسلك Wire Guided ، كما لديه قدرة كبيرة علي تخطي أنظمة التضليل المعادية Decoys ، و يصل الطوربيد لسرعته القصوي عند إقترابه من الهدف في مرحله ما قبل الإصابة و تبلغ سرعته 92 كيلو متر فى الساعة ، و مداه أكثر من 50 كيلو متر .
- ثانياً | الطوربيدات الدفاعية :
▬▬▬▬▬▬▬▬▬▬▬▬
- الطوربيد الألماني Sea Spider :
▬▬▬▬▬▬▬▬▬▬▬▬▬
و هو طوربيد مضاد للطوربيدات صمم لحماية السفن و الغواصات من هجمات الطوربيدات المعادية من إنتاج شركة Atlas Elektronik الألمانية يستخدم نمط القتل الصعب و هو الإصطدام المباشر بالطوربيد المعادي ، و هو يختلف بذلك عن أنظمة القتل السهل التي تستخدم الأنظمة المؤثرة المضللة للطوربيدات
- ثالثاً | الصواريخ الهجومية :
▬▬▬▬▬▬▬▬▬▬▬▬
- التسليح الرسمي الصاروخي لغواصات التايب ٢٠٩ / ١٤٠٠ مود هو صاروخ Harpoon Block II الأمريكى المطلق من الأعماق ، و البالغ مداه [140] كلم .
- و هو صاروخ مضاد للسفن و الأهداف البرية الساحلية ، يعمل بنمط الطيران المنخفض علي إرتفاع 2: 4 متر بحد أقصي فوق سطح البحر لإصابة الهدف .
- رابعاً | الدفاع الجوي :
▬▬▬▬▬▬▬▬▬
- الصاروخ الألماني IDAS :
▬▬▬▬▬▬▬▬▬▬▬
- و هو صاروخ موجه مطلق من الغواصات متعدد الوظائف مبني علي الصاروخ الشهير IRES-T من إنتاج شركة Diehl الألمانية ، صُمم لضرب الأهداف الجوية في المقام الأول و أيضاً لديه قدرة ضرب السفن و الأهداف البرية القريبة يتم إطلاقه من فتحات الطوربيد الأمامية الموجودة فى الغواصة ،، و مع ذلك يعتبر الـIDAS أول صاروخ موجه يطلق من الأعماق من دون كبسولة وقائية و هو ما يجعله صاروخ موفر في تكاليفه ،،
- و الصاروخ الألمانى IDAS مزود بباحث حراري - كاميرا للتصوير للملاحة و التوجيه الذاتي و بفضل وصله بيانات الألياف البصرية Fiber-Optic Data Link التي تنقل صور الأهداف بشكل مستمر للغواصة يمكن للمشغل التحكم في الصاروخ في مراحل إطلاقه و فى لحظات خروجه من الماء و طيرانه ليستطيع تغيير مساره أو تصحيحه أو إحباط المهمة لضمان أقصي درجه من الفاعلية و الدقه و يبلغ مداه 20 كيلو متر .
- خامساً | الألغام :
▬▬▬▬▬▬▬▬
- تحمل الغواصة ألغام بحرية مضادة للسفن و الغواصات .
- غير معلوم حتى الأن أنواع الأسلحه التي ستعمل علي الغواصة المصرية تايب ٢٠٩ / ١٤٠٠ مود و لكن بوجه عام واضح جداً توجه القيادة في الفترة الأخيره في طلب أحدث ما هو متاح للتصدير فعلي سبيل المثال طلبت مصر النسخه تايب- ٢٠٩ / ١٤٠٠ مود من الغواصة ،، و التي تعتبر أحدث نسخة متاحة ، لذلك من المؤكد أن تطلب مصر أحدث بل أفضل ترسانة تسليحية لغواصات التايب الهجومية المصرية و التي لن تخرج عن ما سردناه أمامكم .
- يُذكر أن مصر تعاقدت على 4 غواصات من الطراز الإصدار تايب ٢٠٩ / ١٤٠٠ مود ، حيث تم إنزال أول غواصة للماء يوم 10 ديسمبر 2015 الماضى بألمانيا .
وللامانة منقول عن احدى الاعضاء احدى المنتديات العسكرية​

رابط الموضوع
http://defense-arab.com/vb/threads/102021/#post-1693638​



[EGY_RAFALE]

التانى



[جمال حمدان]

التانى

متي موعد تسليم الغواصة 3 و 4 لنفس الفئة ؟
لا اتذكر ميعادهما



[Trojan King]

التانى

الثالثة والرابعة اليس تسليمهم على أعوام 2018 و 2019 على التوالى



[essa]

درة سلاح الغواصات المصرية
والصمت القاتل في اعماق البحار لسلاح البحرية المصري العريق والمتجدد

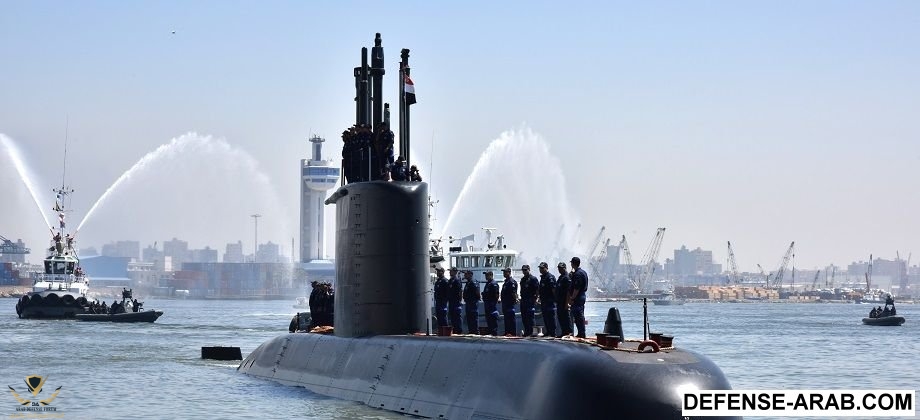

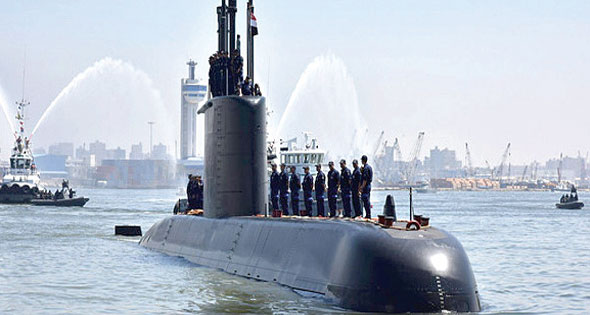

غواصات تايب 209 / 1400

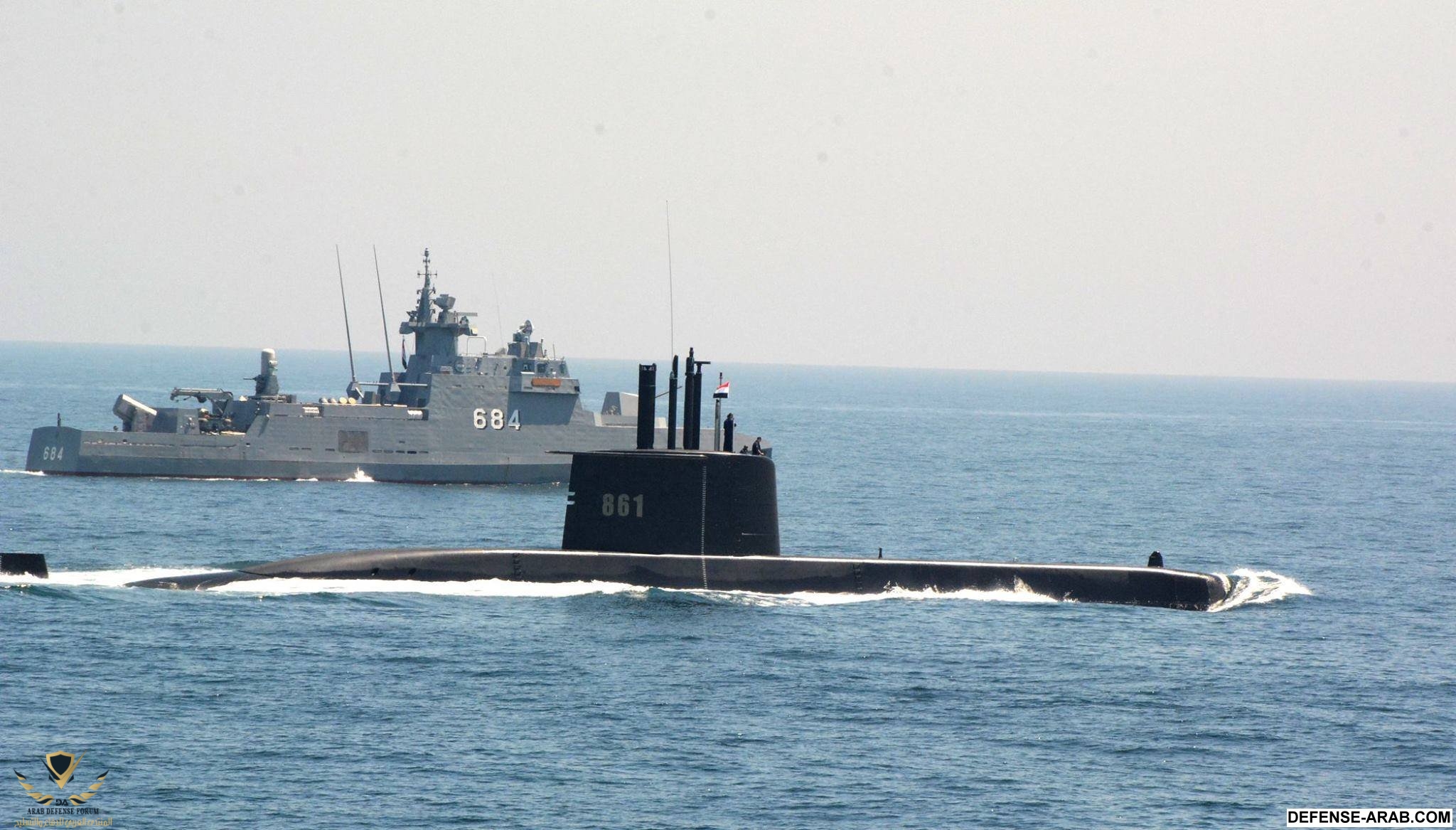

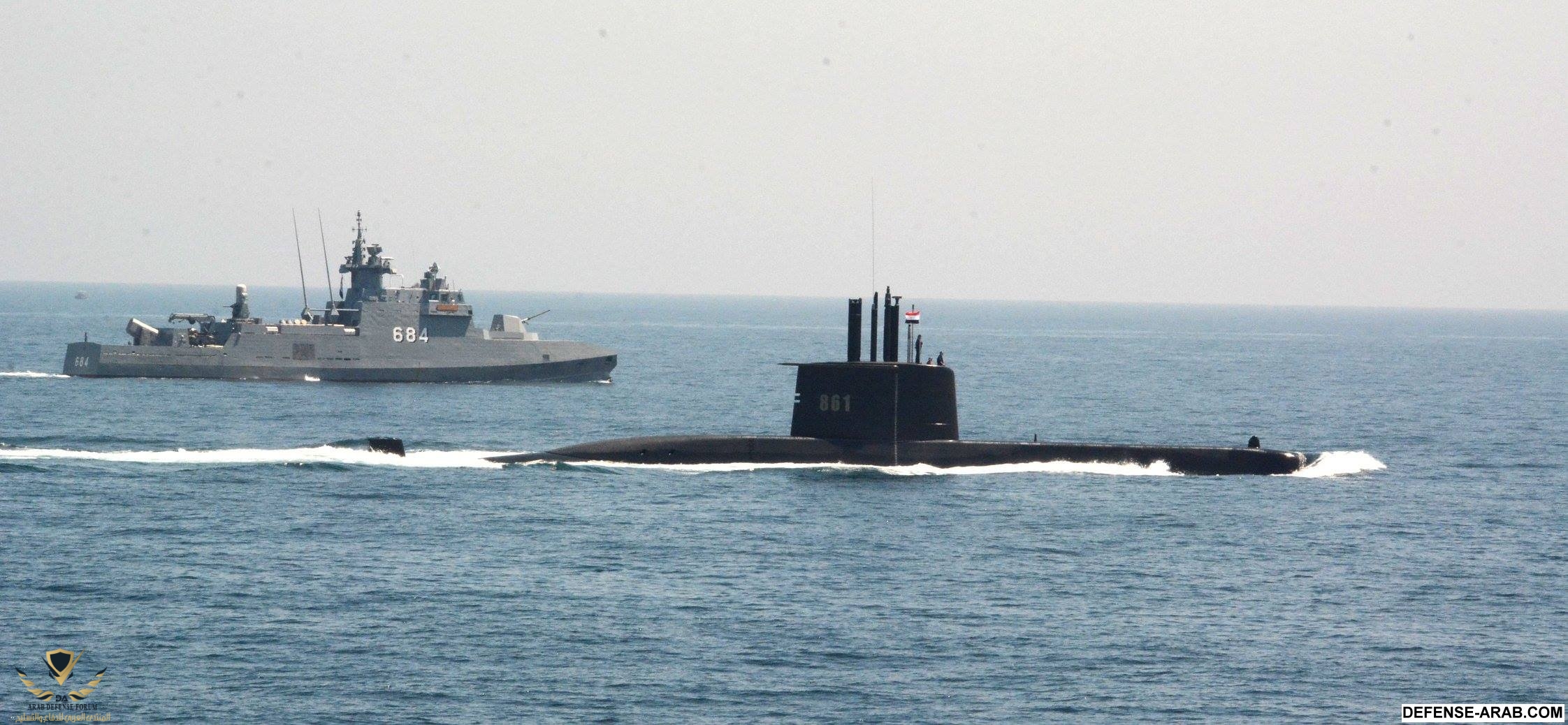

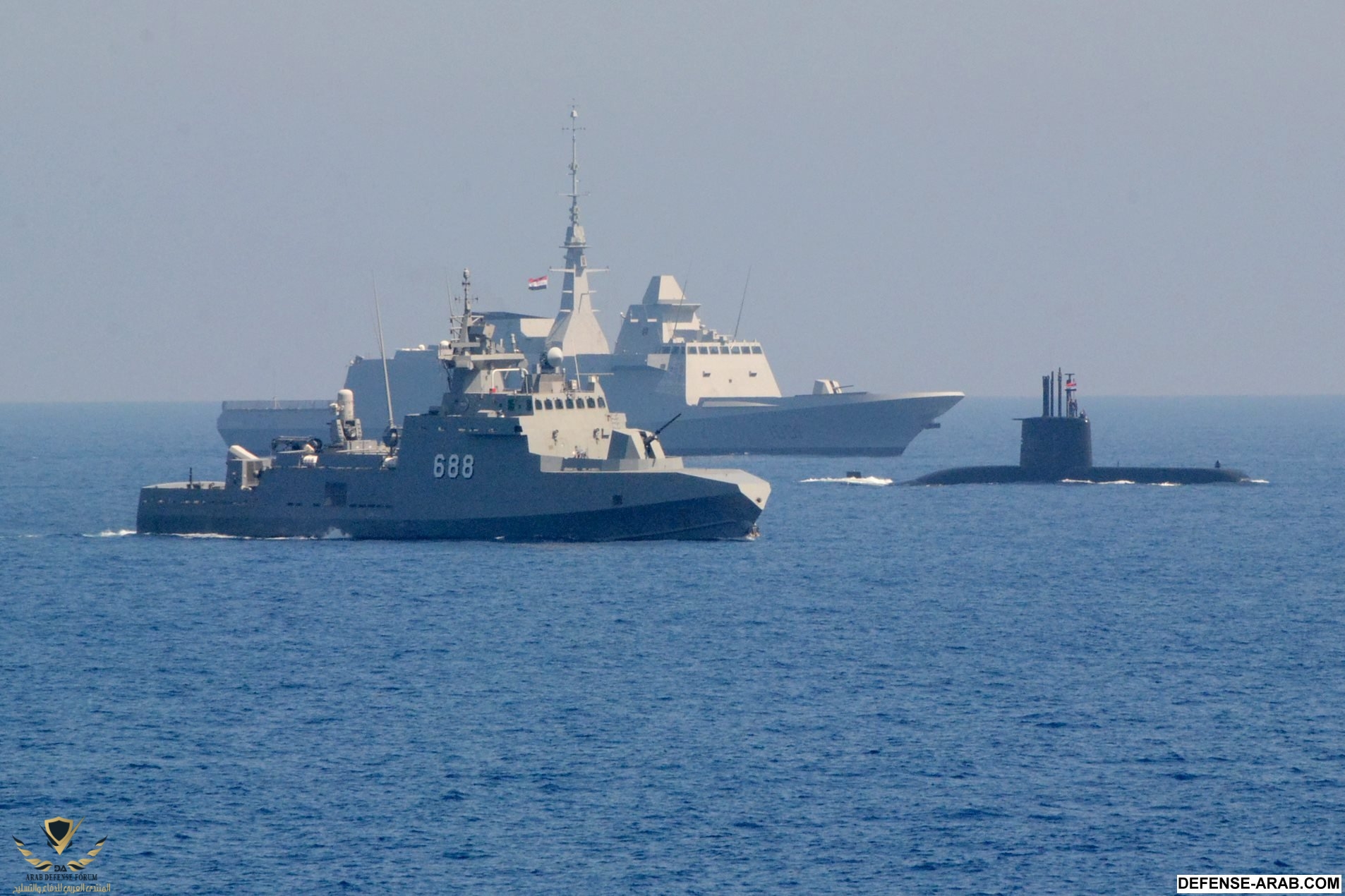

تشكيل بحري مكون من غواصة التايب المصرية + فرقاطة الفريم 1001+كورفيت الصواريخ الامبسادور

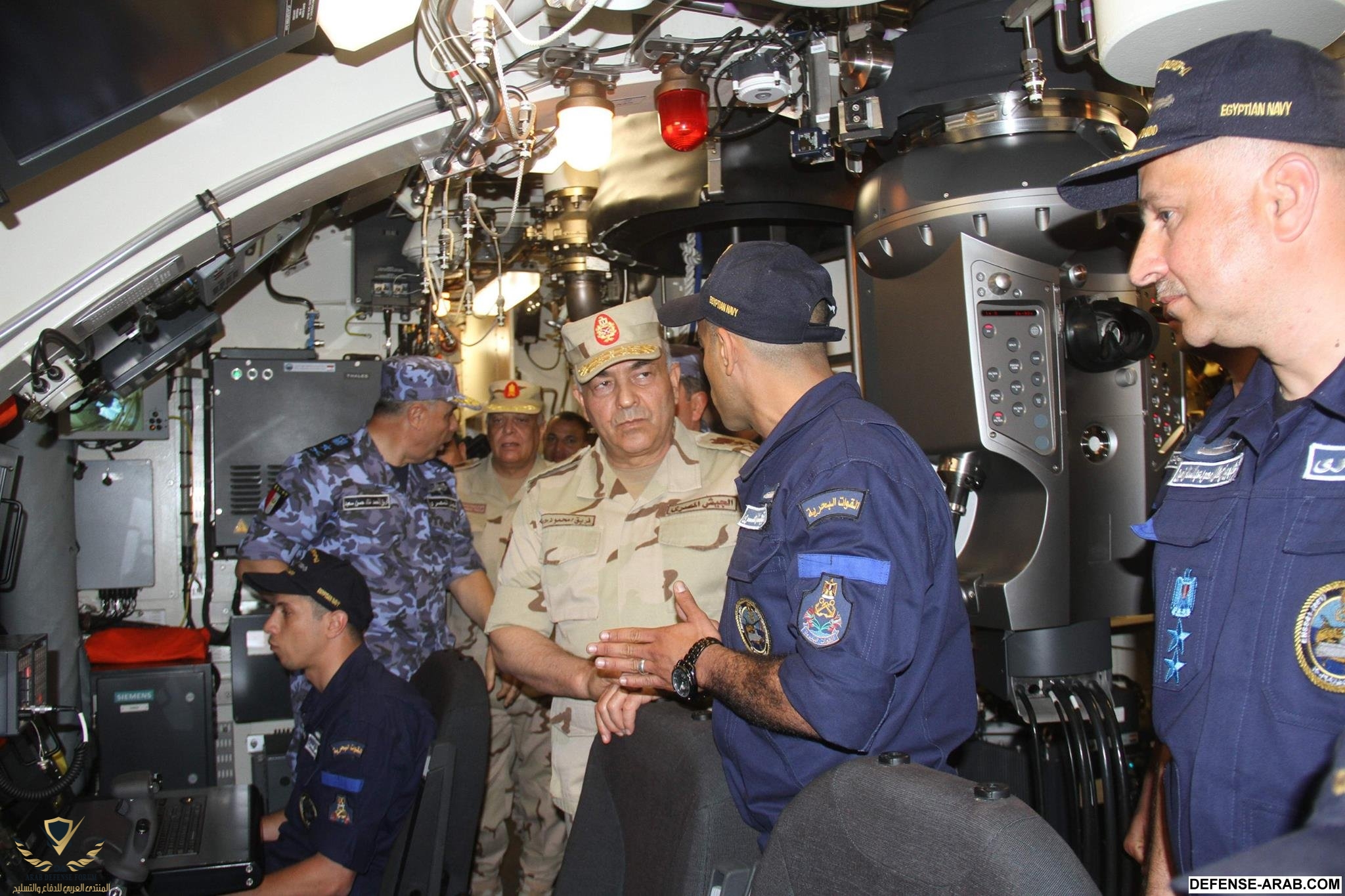

الغواصة التايب المصرية من الداخل اثناء زيارة رئيس اركان الجيش المصري لقاعدة الغواصات المصرية

​



[POPOS]

يبدو ان قدرة الحوض غواصتين كل سنتين



[بابا عروج]

لماذا لا تهتم الدول العربية باستثناء مصر بالغواصات
