طائرة الحرب الإلكترونية السعودية RE-3 .. بـ أنف الخنزير ؟

Hero of Chaos

Lord of War
طاقم الإدارة
عـضـو مـجـلـس الإدارة
إنضم
13 أبريل 2013
المشاركات
7,748
الإعجابات
19,274
النقاط
2,963
الدولة
Saudi Arabia
ولا واحد رد...ماحد يعرف
ال " Radar Jammer " هو مصطلح يطلق على انظمة التشويش على الرادارات وعادة انظمة التشويش المحمولة جوا ...

اما SLAR فهي انظمة رادار ذات رؤية جانبية تختص في الكشف الارضي وتحديد الاهداف الارضية


زعيم

:: عضو ::
إنضم
26 يوليو 2017
المشاركات
5
الإعجابات
6
النقاط
25
هي الأفضل ام نخشون شافيت الإسرائيلية


رشاش

فــريق أول
إنضم
5 فبراير 2009
المشاركات
958
الإعجابات
2,331
النقاط
970
الدولة
Saudi Arabia
ال " Radar Jammer " هو مصطلح يطلق على انظمة التشويش على الرادارات وعادة انظمة التشويش المحمولة جوا ...

اما SLAR فهي انظمة رادار ذات رؤية جانبية تختص في الكشف الارضي وتحديد الاهداف الارضية
هل للسعوديه طائرات تشويش على الرادارات االمحموله جوا


ثقة

الشعب صامل والمعازيب شجعان.......
طاقم الإدارة
مـراقــب عـــام
إنضم
18 أبريل 2014
المشاركات
28,772
الإعجابات
99,068
النقاط
19,763
الدولة
Saudi Arabia
كان سابقاً أنف ذئب


mst

مقـــدم
إنضم
8 أكتوبر 2014
المشاركات
281
الإعجابات
154
النقاط
30
لم أكن أتوقع أن المملكة العربية السعودية تمتلك هذه التقنيات العسكرية


BIG BOSS. V

:: عضو ::
إنضم
20 فبراير 2019
المشاركات
159
الإعجابات
220
النقاط
5
الدولة
Iraq
هذه الطائرة جدا مهمة لعمليات الاستطلاع لصالح القوات الجوية سواء استطلاع ELINT أو COMINT استطلاع الكتروني او استطلاع على الاتصالات ...

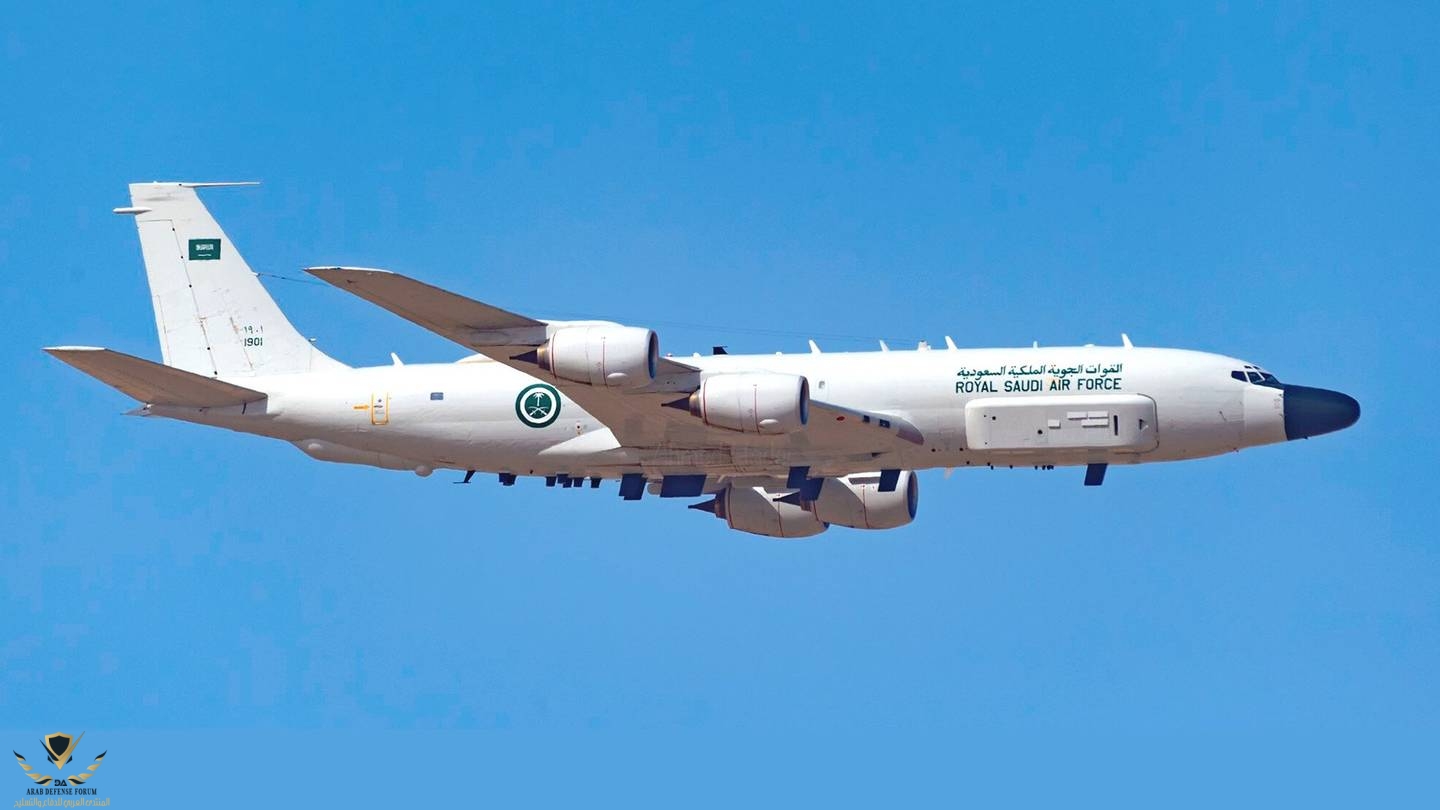

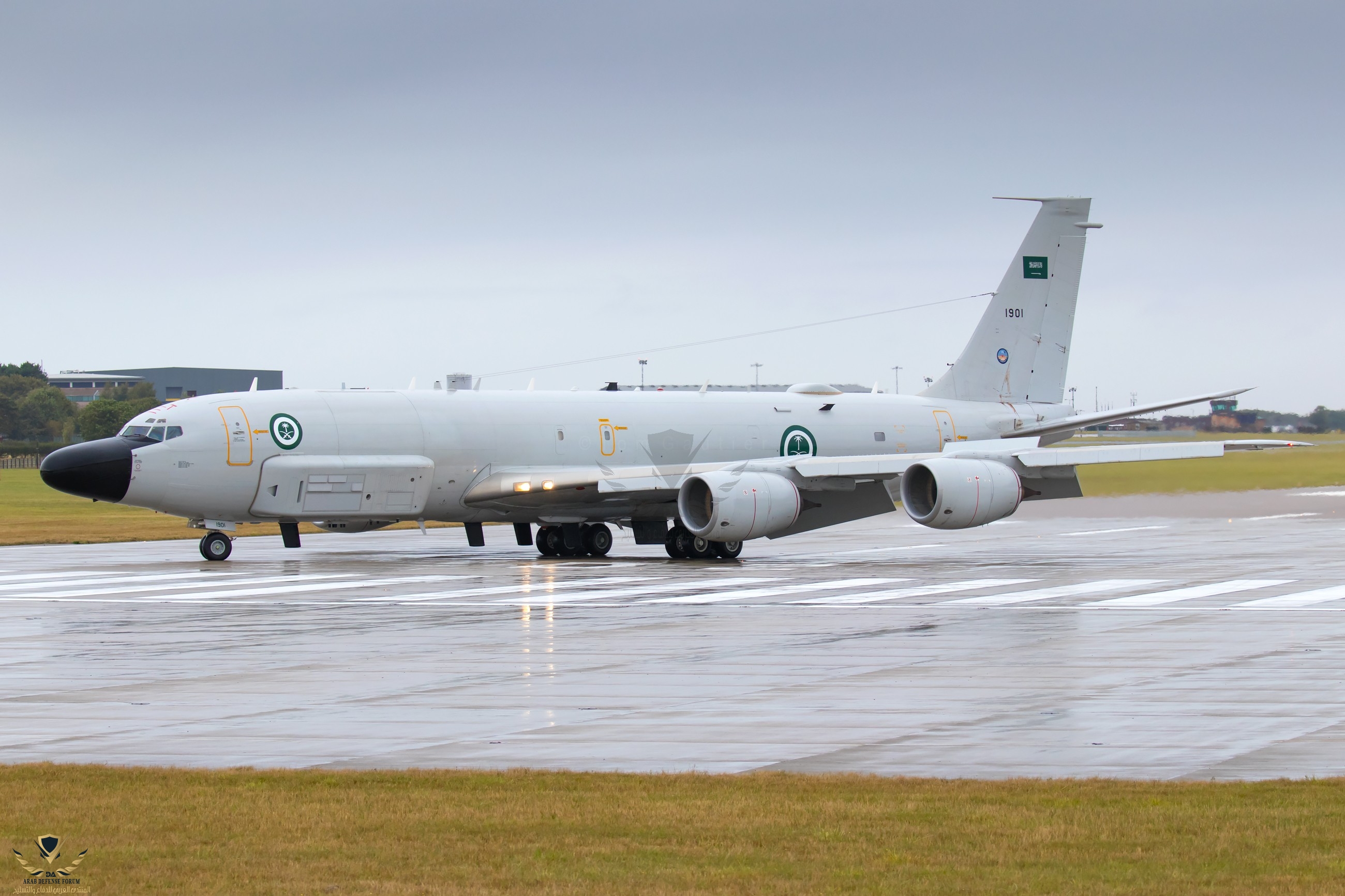

الرادار بالامام او مايسمى بأنف الخنزير Hog nose .. هو رادار SLAR او رادار Side-Looking Airborne Radar تقوم هذه الرادارات بعملية " تصوير " للارض وللاهداف الارضية من على مسافة بعيدة كافية للاستطلاع فهذا الرادار الضخم .. يعطي الطائرة قدرة رصد هدف بحجم كرة القدم من مسافة تزيد عن 300 ميل بحري او 540 كم ! ... ومن شدة قوة وضخامة هذا الرادار فقد احتاج الى مولد طاقة اضافي و مبادل حراري لتوفير طاقة كافية للعملية و أمان للطاقم

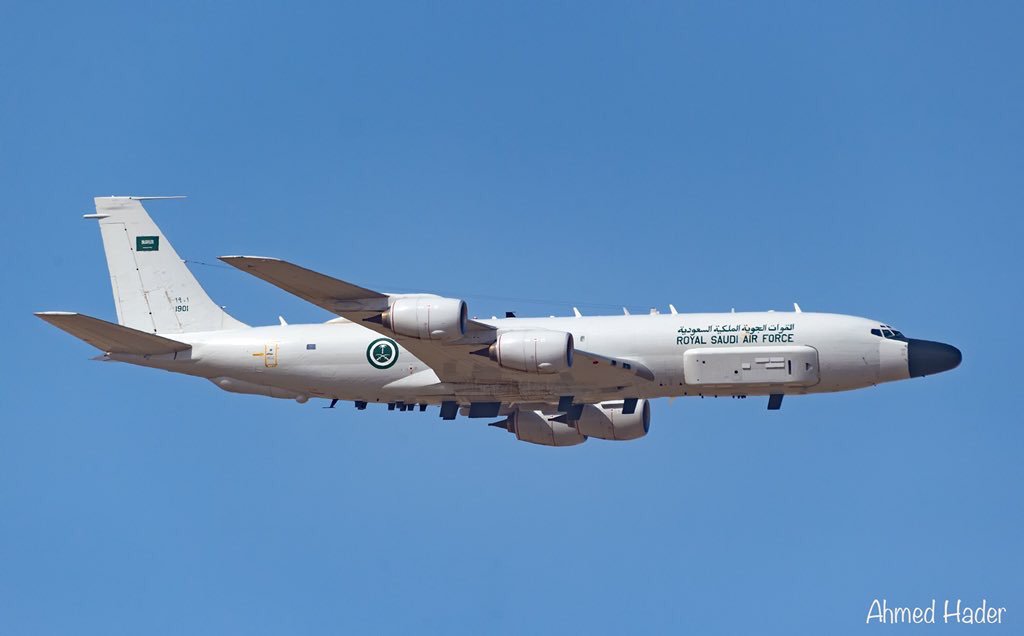

اما لو تلاحظون الطائرة على الجوانب تجدون بروز كبير الحجم كل هذا البروز عبارة عن أنظمة تنصت ... وهي هوائيات لالتقاط اشارات الراديو تحديد مواقعها وتحليل معلوماتها الفنّية ... وتسمى منظومة الاستطلاع الالكتروني في الطائرة بـ AN/ASD-1


بل وأن قدرات الطائرة RC-135V/Wعلى الاستطلاع الالكتروني توفر لها رصد وتحديد الموقع الجغرافي للاهداف بسهولة من مدى 130 ميل بحري أو 234 كم ...





بالاضافة الى انها تمتلك انظمة اتصالات بالاقمار الصناعية بأعلى الطائرة... وللمعلومية في النسخة السعودية RE-3B ITASS ستلاحظون وجود حواضن أو مستودعات اسفل الاجنحة بالأطراف .. هذه حواضن اتصالات بالاقمار الصناعية في الحقيقة ...

كما توجد انظمة بصرية لعمليات الاستطلاع فيها قادرة على رصد رحلات الصواريخ البالستية بعيدة المدى



وتم تطوير النسخة RC-135U لتكون قادرة على جمع المعلومات الالكترونية ليتم استخدامها في صنع : أنظمة الاستقبال الراداري المتقدمة RWR و صناعة انظمة التشويش Jammer و الشراك الخداعية Decoys والصواريخ المضادة للاشعاع Anti-Radiation Missile و انظمة المحاكات التدريبية ( فتخيل عزيز القارئ ان هذه الطائرة تجمع معلومات تعتمد عليها الولايات المتحدة في صناعة الكثير من حاجاتها التي تستخدمها في عمليات تدمير واخماد الدفاعات الجوية SEAD / DEAD




كما أصبحت الطائرة رمزا واضحا فعندما تجدها بدأت في التحليق في المنطقة مثل اليابان مثلا ... فتأكد ان هناك تجربة صاروخية لكوريا الشمالية تريد الولايات المتحدة متابعتها ... :D

أقرأو هذا المقال عن عملية متابعة RC-135 لعملية اطلاق لكوريا الشمالية لصاروخ ICBM بعيد المدى ...



https://theaviationist.com/tag/boeing-rc-135/

كما ان الطائرة قادرة على ممارسة عملية التشويش بالطبع .. فقد قامت بالتشويش على اتصالات تنظيم " داعش "








المصادر :

https://owlcation.com/humanities/RC-135-History-The-Hidden-Hero-of-the-Skies
http://www.airforce-technology.com/projects/boeing-rc135/http://www.airforce-technology.com/projects/boeing-rc135/
https://theaviationist.com/tag/boeing-rc-135/






أظن الطائرة تحتاج موضوع شامل
تغطية أكثر من رائعة أخي الكريم
شكرا لك


Black Shaheen

خـــــبراء المنتـــــدى
إنضم
24 ديسمبر 2009
المشاركات
2,155
الإعجابات
10,610
النقاط
850
الدولة
United Arab Emirates
هذه الطائرة جدا مهمة لعمليات الاستطلاع لصالح القوات الجوية سواء استطلاع ELINT أو COMINT استطلاع الكتروني او استطلاع على الاتصالات ...



الرادار بالامام او مايسمى بأنف الخنزير Hog nose .. هو رادار SLAR او رادار Side-Looking Airborne Radar تقوم هذه الرادارات بعملية " تصوير " للارض وللاهداف الارضية من على مسافة بعيدة كافية للاستطلاع فهذا الرادار الضخم .. يعطي الطائرة قدرة رصد هدف بحجم كرة القدم من مسافة تزيد عن 300 ميل بحري او 540 كم ! ... ومن شدة قوة وضخامة هذا الرادار فقد احتاج الى مولد طاقة اضافي و مبادل حراري لتوفير طاقة كافية للعملية و أمان للطاقم



اما لو تلاحظون الطائرة على الجوانب تجدون بروز كبير الحجم كل هذا البروز عبارة عن أنظمة تنصت ... وهي هوائيات لالتقاط اشارات الراديو تحديد مواقعها وتحليل معلوماتها الفنّية ... وتسمى منظومة الاستطلاع الالكتروني في الطائرة بـ AN/ASD-1


بل وأن قدرات الطائرة RC-135V/Wعلى الاستطلاع الالكتروني توفر لها رصد وتحديد الموقع الجغرافي للاهداف بسهولة من مدى 130 ميل بحري أو 234 كم ...





بالاضافة الى انها تمتلك انظمة اتصالات بالاقمار الصناعية بأعلى الطائرة... وللمعلومية في النسخة السعودية RE-3B ITASS ستلاحظون وجود حواضن أو مستودعات اسفل الاجنحة بالأطراف .. هذه حواضن اتصالات بالاقمار الصناعية في الحقيقة ...

كما توجد انظمة بصرية لعمليات الاستطلاع فيها قادرة على رصد رحلات الصواريخ البالستية بعيدة المدى



وتم تطوير النسخة RC-135U لتكون قادرة على جمع المعلومات الالكترونية ليتم استخدامها في صنع : أنظمة الاستقبال الراداري المتقدمة RWR و صناعة انظمة التشويش Jammer و الشراك الخداعية Decoys والصواريخ المضادة للاشعاع Anti-Radiation Missile و انظمة المحاكات التدريبية ( فتخيل عزيز القارئ ان هذه الطائرة تجمع معلومات تعتمد عليها الولايات المتحدة في صناعة الكثير من حاجاتها التي تستخدمها في عمليات تدمير واخماد الدفاعات الجوية SEAD / DEAD




كما أصبحت الطائرة رمزا واضحا فعندما تجدها بدأت في التحليق في المنطقة مثل اليابان مثلا ... فتأكد ان هناك تجربة صاروخية لكوريا الشمالية تريد الولايات المتحدة متابعتها ... :D

أقرأو هذا المقال عن عملية متابعة RC-135 لعملية اطلاق لكوريا الشمالية لصاروخ ICBM بعيد المدى ...



https://theaviationist.com/tag/boeing-rc-135/

كما ان الطائرة قادرة على ممارسة عملية التشويش بالطبع .. فقد قامت بالتشويش على اتصالات تنظيم " داعش "








المصادر :

https://owlcation.com/humanities/RC-135-History-The-Hidden-Hero-of-the-Skies
http://www.airforce-technology.com/projects/boeing-rc135/http://www.airforce-technology.com/projects/boeing-rc135/
https://theaviationist.com/tag/boeing-rc-135/






أظن الطائرة تحتاج موضوع شامل
الطائرة لا تملك خاصية التشويش ، المشكلة أنك مقتبس من موقع theaviationist من المقال و بنفس المقال في تحديث ينفي عملية التشويش مع شرح لذلك من قبل Robert Hopkins ، قائد سابق لأحدى طائرات ال RC-135 الذي حلق على متن خمس طرازات من الطائرة.


F15 Saudi Advance

رئــيـــس الأركان
إنضم
3 يناير 2014
المشاركات
1,131
الإعجابات
2,471
النقاط
640
الطائرة لا تملك خاصية التشويش ، المشكلة أنك مقتبس من موقع theaviationist من المقال و بنفس المقال في تحديث ينفي عملية التشويش مع شرح لذلك من قبل Robert Hopkins ، قائد سابق لأحدى طائرات ال RC-135 الذي حلق على متن خمس طرازات من الطائرة.
من الصعب معرفة امكانيات هذه الطائرات فهي منظومات حساسه ولا يتم الحديث عن تفاصيل عمل المنظومات التي تحملها ولكن حسب المعلومات المتداوله في المواقع العسكريه اصبحت الطائرات السعوديه مشابهه للطائرات الامريكيه دون ذكر التفاصيل. ولا يمكن لشخص مثل Robert Hopkins ان يطلع على مثل هذه المعلومات الحساسه


Black Shaheen

خـــــبراء المنتـــــدى
إنضم
24 ديسمبر 2009
المشاركات
2,155
الإعجابات
10,610
النقاط
850
الدولة
United Arab Emirates
من الصعب معرفة امكانيات هذه الطائرات فهي منظومات حساسه ولا يتم الحديث عن تفاصيل عمل المنظومات التي تحملها ولكن حسب المعلومات المتداوله في المواقع العسكريه اصبحت الطائرات السعوديه مشابهه للطائرات الامريكيه دون ذكر التفاصيل. ولا يمكن لشخص مثل Robert Hopkins ان يطلع على مثل هذه المعلومات الحساسه
أتعبت نفسك بارك الله فيك.

لا علاقة بنقطة تشابه الطائرة السعودية بالطائرة الآمريكية ، لم أتحدث عن هذه النقطة ولا آدري ما علاقتها بمشاركتي.

اذا كان قائد سابق لطائرة RC-135 بخمس طرازات لايمكنه الآطلاع على هذه المعلومات ، فمن يمكنه ، على العموم هناك الكثير من التفاصيل عن المنظومة وما تحمل وطريقة عملها وآدوارها وهي ليست سر عملاق ، ادورها واضحة وبالتأكيد التشويش ليس منها.

هذا حديث الرجل ، آقرأ وآتعب نفسك قليلاً.

Jamming requires massive amounts of power and power requires massive amounts space and weight, which is just not available on the RJ. Buzzing the spectrum hinders simultaneous collection, even on adjacent frequencies, so it doesn’t make sense for both the target and the buzzer to be blind during the process. Part of the reason the RCs have operated with minimal fuss in airspace adjacent to Russia and China is that they are only receiving, not broadcasting. Remember the canard they were equipped with SLAR in the cheeks? Yeah, never happened but every magazine reported it as such for years—was the ASD-1 and later AEELS. If the RJ had a jamming feature the Russians and Chinese would be all over that and they would go public and ugly early.


F15 Saudi Advance

رئــيـــس الأركان
إنضم
3 يناير 2014
المشاركات
1,131
الإعجابات
2,471
النقاط
640
أتعبت نفسك بارك الله فيك.

لا علاقة بنقطة تشابه الطائرة السعودية بالطائرة الآمريكية ، لم أتحدث عن هذه النقطة ولا آدري ما علاقتها بمشاركتي.

اذا كان قائد سابق لطائرة RC-135 بخمس طرازات لايمكنه الآطلاع على هذه المعلومات ، فمن يمكنه ، على العموم هناك الكثير من التفاصيل عن المنظومة وما تحمل وطريقة عملها وآدوارها وهي ليست سر عملاق ، ادورها واضحة وبالتأكيد التشويش ليس منها.

هذا حديث الرجل ، آقرأ وآتعب نفسك قليلاً.

Jamming requires massive amounts of power and power requires massive amounts space and weight, which is just not available on the RJ. Buzzing the spectrum hinders simultaneous collection, even on adjacent frequencies, so it doesn’t make sense for both the target and the buzzer to be blind during the process. Part of the reason the RCs have operated with minimal fuss in airspace adjacent to Russia and China is that they are only receiving, not broadcasting. Remember the canard they were equipped with SLAR in the cheeks? Yeah, never happened but every magazine reported it as such for years—was the ASD-1 and later AEELS. If the RJ had a jamming feature the Russians and Chinese would be all over that and they would go public and ugly early.
المعذره اخي الكريم انا فهمت من كلامك انك تقصد ان الطائرات الامريكه لديها امكانيه التشويش الالكتروني والطائره السعوديه ليست لديها هذه الامكانيه. اذا كانت لديك معلومه عن نوع الطائره التي يستخدمها الامريكان لهده المهمه ياليت تفيدنا مشكورا.


Black Shaheen

خـــــبراء المنتـــــدى
إنضم
24 ديسمبر 2009
المشاركات
2,155
الإعجابات
10,610
النقاط
850
الدولة
United Arab Emirates
المعذره اخي الكريم انا فهمت من كلامك انك تقصد ان الطائرات الامريكه لديها امكانيه التشويش الالكتروني والطائره السعوديه ليست لديها هذه الامكانيه. اذا كانت لديك معلومه عن نوع الطائره التي يستخدمها الامريكان لهده المهمه ياليت تفيدنا مشكورا.
آهلا آخي.

بالحقيقة الأمريكان لم يتبنوا مبدأ التشويش من خلال منصات كبيرة بشكل مفرط ، وكان رأس الحربة لديهم على الدوام هي F-18GW و EA-6B بالأضافة للآعتماد على انظمة التشويش الخاصة بمقاتلاتهم.

منصتهم الوحيدة الضخمة الحالية للتشويش هي EC-130H ، لاحظ البودين الخارجيين الأشبه بخزانات الوقود SPEAR pod هما الخاصان بعملية التشويش


وسيقومون بإستبدالها بمنصة أكثر حداثة مثل G-550 أو الGlobal 6000



Slim Reaper

طاقم الإدارة
✄مــشــرف✄
إنضم
22 أبريل 2016
المشاركات
2,703
الإعجابات
13,189
النقاط
620
الدولة
Saudi Arabia
آهلا آخي.

بالحقيقة الأمريكان لم يتبنوا مبدأ التشويش من خلال منصات كبيرة بشكل مفرط ، وكان رأس الحربة لديهم على الدوام هي F-18GW و EA-6B بالأضافة للآعتماد على انظمة التشويش الخاصة بمقاتلاتهم.

منصتهم الوحيدة الضخمة الحالية للتشويش هي EC-130H ، لاحظ البودين الخارجيين الأشبه بخزانات الوقود SPEAR pod هما الخاصان بعملية التشويش


وسيقومون بإستبدالها بمنصة أكثر حداثة مثل G-550 أو الGlobal 6000

اذا ما كنت واهم الNGJ مجدول للعمل على القراولر ايضا
