نـظـام الـدفـاع الـجـوي HHQ 10

فادي الشام

خـــــبراء المنتـــــدى
إنضم
11 سبتمبر 2016
المشاركات
18,172
التفاعل
65,085 62 0
الدولة
Syrian Arab Republic (Syria)

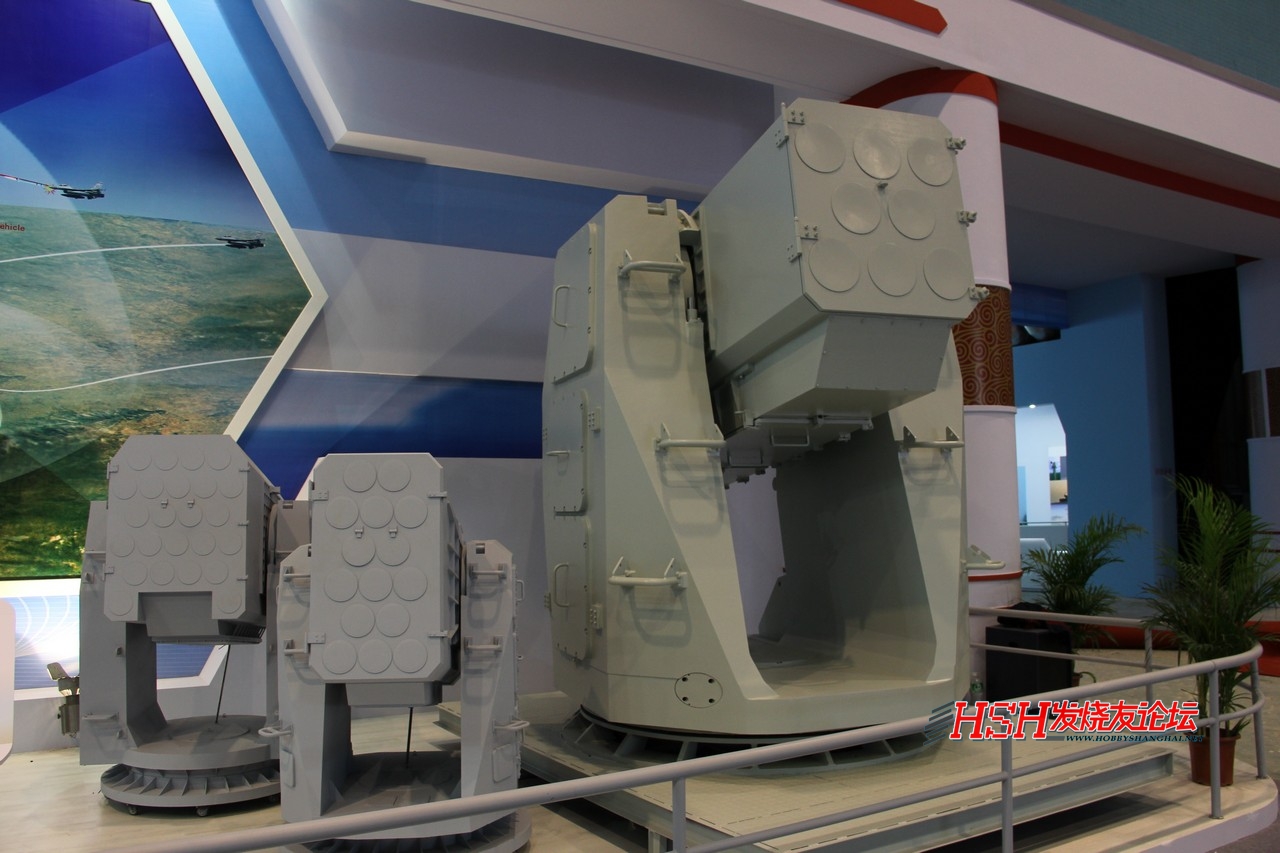

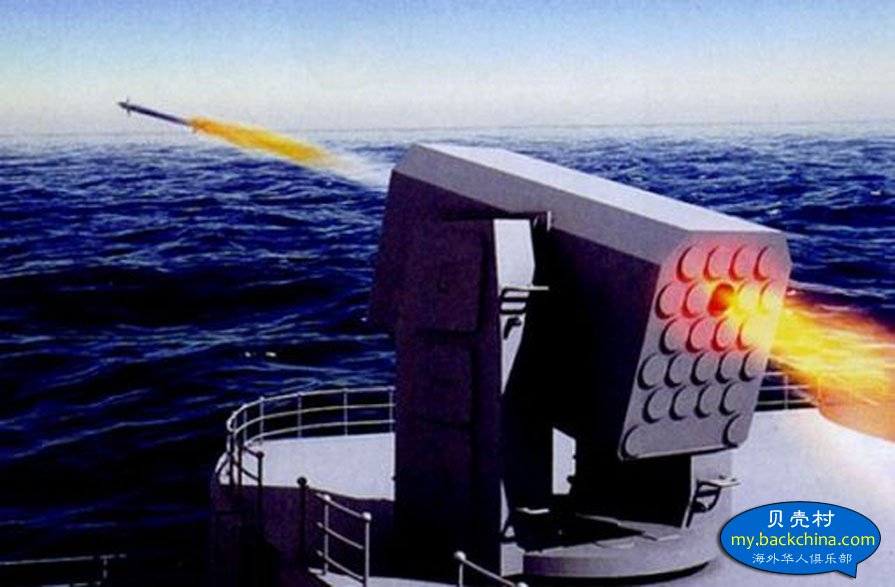

HHQ-10 - ミサイル- FL-3000N
Naval short-range air defense missile system



نظام صاروخي للدفاع الجوي البحري قصير المدى
الصين - 2013

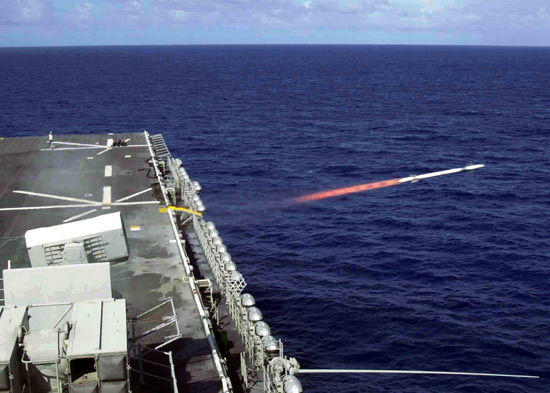

يشبه النظام الأميركي RIM-116 RAM system

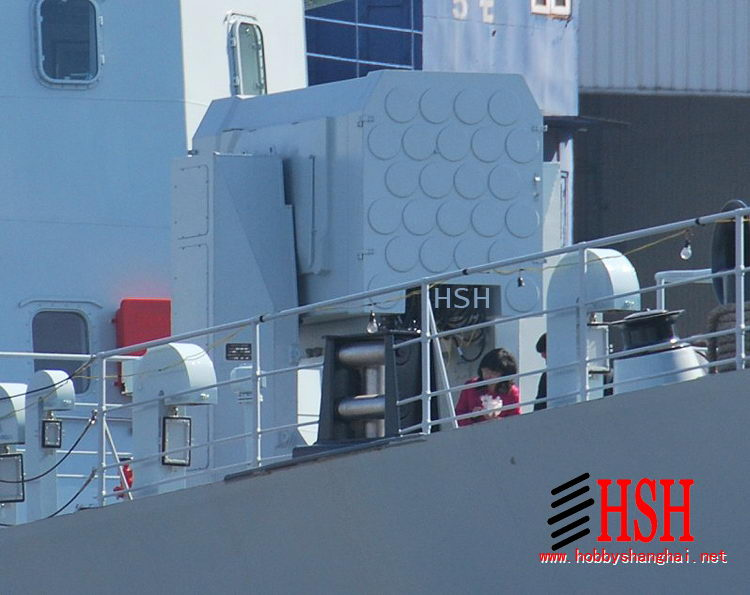

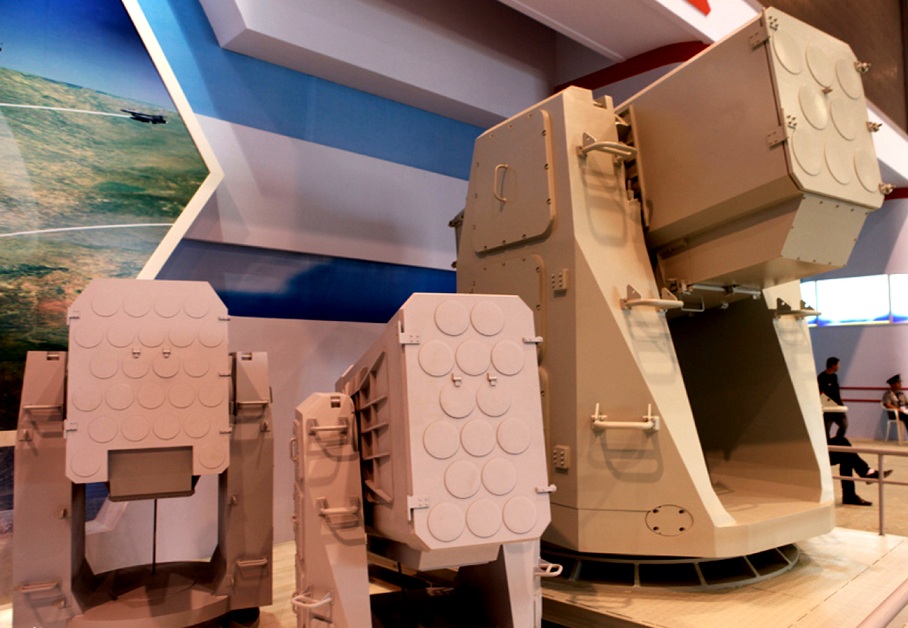

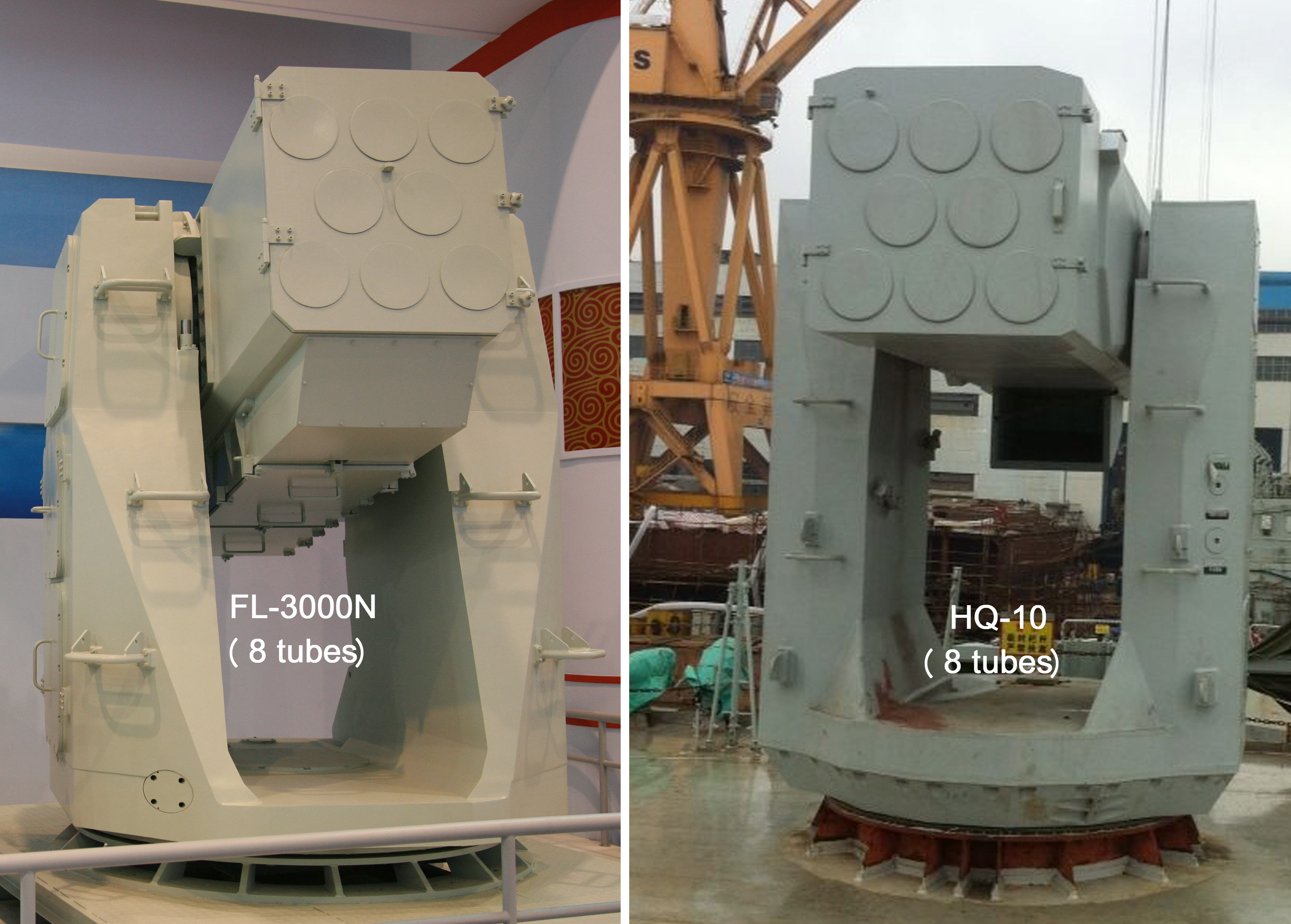

كل قاذفة تحوي 24 او 8 انبوب اطلاق مختوم محكم الاغلاق
يمكن للقاذفة الدوران 360 درجة



ثلاث أنظمة للتوجيه:
  1. رادار سلبي
  2. رادار نشط في المرحلة الأخيرة
  3. الأشعة تحت الحمراء


مواصفات الصاروخ:

  • الطول: 2 م
  • القطر: 120 ملم
  • الوزن: 20 كغ
  • وزن الرأس الحربي: 3 كغ
  • السرعة: 2.5 ماخ
  • المدى: من 500 م حتى 9 كم
  • الارتفاع: 6 كم
  • زمن ردة الفعل: 6 ثواني


يمكن للنظام العمل بشكل ألي تلقائي بالكامل و دون أي تدخل بشري


نسخة التصدير تحمل اسم FL-3000N و دخلت الخدمة في 2014
بنغلاديش و نيجيريا كانت من أولى الزبائن

ملوك copy & paste
لا .. و يقول لك فيه نسخة تصديرية :D ... لكني أحترم الصين كثيرا الآن ... شيئا فشيئا يقوون انفسهم و بسرعة ... السؤال لو أشترته احدى دول الخليج بحكم السيولة المالية .. هل سيعرضون النسخة التصديرية ؟ ام الاصلية

لا .. و يقول لك فيه نسخة تصديرية :D ... لكني أحترم الصين كثيرا الآن ... شيئا فشيئا يقوون انفسهم و بسرعة ... السؤال لو أشترته احدى دول الخليج بحكم السيولة المالية .. هل سيعرضون النسخة التصديرية ؟ ام الاصلية
على حسب قدرة المفاوض،
قد يحصل على النسخه الصينية الأصلية

لا .. و يقول لك فيه نسخة تصديرية :D ... لكني أحترم الصين كثيرا الآن ... شيئا فشيئا يقوون انفسهم و بسرعة ... السؤال لو أشترته احدى دول الخليج بحكم السيولة المالية .. هل سيعرضون النسخة التصديرية ؟ ام الاصلية
هي أشياء لا تشترى..

ملوك copy & paste ;)؛ث:
يقال ان القادة الصينين هم من اكثر قادة العالم نبوغا و علما
فى الستينات حتى اواخر السبعينات تقريبا كانت الصين تصنع الاقفال فقط
كان نسبة كبيرة جدا من الشعب الصيني مدمن للافيون
لكن بالنظر للحضار تستطيع ان تقول الصين قامت بمعجزات

كم مات صيني نتيجة هذا التطور الخشن(جوعا بتحديد)
يقال ان القادة الصينين هم من اكثر قادة العالم نبوغا و علما
فى الستينات حتى اواخر السبعينات تقريبا كانت الصين تصنع الاقفال فقط
كان نسبة كبيرة جدا من الشعب الصيني مدمن للافيون
لكن بالنظر للحضار تستطيع ان تقول الصين قامت بمعجزات

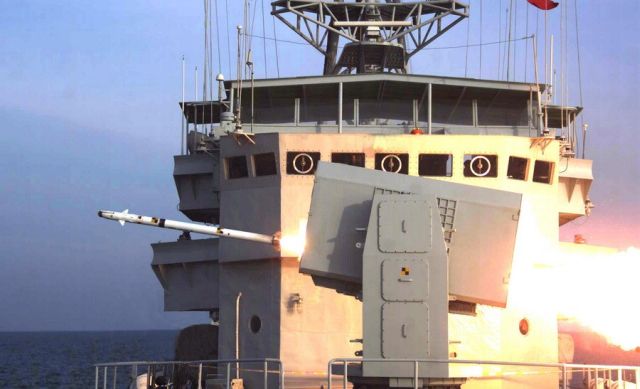

نظام الدفاع الصاروخي القصير المدى سطح-جو Hongqi-10 (Reg Flag 10) الذي يطلق من السفن والمنصات الأرضية المتنقلة.
Downloaded from Twitter Lite.jpg








تقوم بحماية السفن الحربية ضد الصواريخ على منطقة محدودة ، وسيتم استخدامها إلى جانب "نظام الدفاع عن المنطقة" الذي يغطي مساحة أكبر ولكن لديه وقت استجابة أبطأ ، حسبما ذكرت صحيفة "جلوبال تايمز"
ونقلت الصحيفة عن لان يون ، نائب رئيس تحرير المجلة الشهرية "السفن الحديثة" قوله: "نظام الصواريخ الدفاعي التابع للبحرية ، يفتخر ب HongQi-10 لاستجابته السريعة خاصة ضد الصواريخ ذات الارتفاعات المنخفضة التي تخفق أنظمة الدفاع عن المنطقة في اعتراضها".
واستشهد به مضيفا أنه حقق معدل نجاح مرتفع في ضرب أهدافه.


يمكن استهداف الصواريخ القادمة التي لا يزيد ارتفاعها عن 1.5-10 متر فوق سطح البحر بالنظام الجديد الذي يستغرق 10 ثوان فقط.

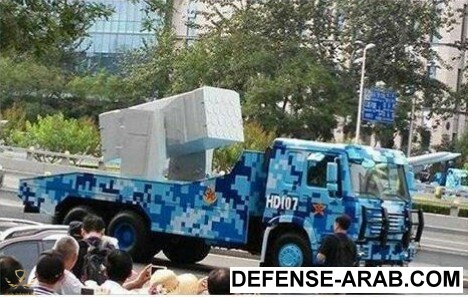

وقال تقرير جلوبال تايمز نقلا عن خبير : إن الصورايخ يمكن ان تستخدم أيضا لحماية القوات البرية من الهجمات الجوية باستخدام "الطائرات النفاثة والطائرات بدون طيار وصواريخ كروز".


وقد تم تركيب HHQ-10 ، الذي يطلق على إصدار التصدير باسم FL-3000N (Flying Leopard 3000 Naval) ، على بعض السفن الحربية الأكثر تقدما في الصين بما في ذلك فرقاطات من طراز 056 بحجم 1،300 طن ومدمرات من نوع 052D من نوع 7000 طن.

يستخدم صاروخ FL-3000N نظام توجيه مدمج يشتمل على توجيهات الترددات الراديوية السلبية (RF) وتوجيه الأشعة تحت الحمراء (ImIR). هناك زوج من " الابواق " مثل نتوءات التي ركبت على الباحث Imir في طرف الصاروخ ، وهذه النتوءات هما الباحث السلبي RF. كما يتوفر بتوجيه Imir " اختياري فقط " ، والصاروخ من أسلحة " أطلق وانسى "
يمكن لنظام التحكم في النيران (FCS) الخاص بـ FL-3000N التحكم في نفس الوقت في قاذفتين ، ويمكن دمجهما في FCS على متن السفن. بدلا من ذلك ، FL-3000N هي أيضا قادرة على التحكم مباشرة من قبل FCS أخرى على متن السفن. عادة ما يكون النظام أوتوماتيكيًا بالكامل دون تدخل بشري ، ولكن يمكن تشغيل العملية اليدوية عند الحاجة.
