الحرب الإلكترونية

[Hero of Chaos]

الحرب الالكترونية Electronic Warfare

عند بدء أي عمليات جوية أهم ما يؤرق القوات الجوية Air Force هو كيف من الممكن إخماد/تدمير الدفاعات الجوية للعدو أو ما يُعرف بـ Suppression Enemy Air Defense / Destruction Enemy Air Defense وهي عملية هامة بالغة الحساسية

فحتى تستطيع القوات الجوية من تأدية دورها بتدمير القدرات العسكرية للعدو سواء قواته الجوية او قواته البحرية او حتى البرية ولا يمكن عمل ذلك بدون عملية عسكرية دقيقة تخرج الدفاعات الجوية للعدو من المعادلة سواء كان اخراج مؤقت او نهائيًا ...

تنقسم الحرب الألكترونية لثلاث أقسام رئيسية لكل واحدة منها وظائفها ومهامها وتفرعاتها ... وهي

الاجراءات المساعدة الإلكترونية Electronic Support Measures أو ESM

الاجراءات المضادة الإلكترونية Electronic Counter Measures أو ECM

الاجراءات المضادة للاجراءات الالكترونية المضادة " اجراءات دفاعية " Electornic Counter Counter Measures أو ECCM

أ - الاجراءات المساعدة الإلكترونية Electronic Support Measures أو ESM

يتركز مهمة هذا الجزء تحديدًا من أقسام الحرب الإلكترونية في عمليات الاستطلاع Reconnaissance للمنظومات الإلكترونية المعادية بحيث يتم رصد البثّ وتحديد مصدره وموقعه Direction Finding وهنا نستطيع معرفة موقع الرادارات بالذات رادارات المراقبة الجوية Air Surveillance Radar وايضا تحليل معلومات البثّ الفنية مثل الترددات والطول الموجي ومعدل التكرار النبضي Pulses Repetition Frequency PRF و تحديد هذه المعلومات الهامة هو أمر جوهري ...

فنجاح هذه العملية وبنسبة كبيرة يمكنك من القيام بعملية خداع أو تشويش ناجح .. باختيار الترددات التي ستعمل عليها أنظمتك الإلكترونية المضادة .. وتحديد الموقع واختيار المسار والظروف المناسبة لبدء العملية ...

لهذا فالعملية أصبحت أشبه بعمليات الاستخبارات Intellgence وهنا العملية تنقسم لقسمين الاستطلاع على الاتصالات COMINT Intellgence أو Communication Intellgence وهنا يكون الاستطلاع على وسائل الاتصال اللاسلكية بين القوات المعادية وتستطيع منها بالخروج بمعلومات عن القوات المعادية وغالبا ما تكون معلومات تكتيكية.

والنوع الاخر هو الاستطلاع الالكتروني او الاستطلاع على الرادارات ELINT Intellgence أو Electronic Intellgence وهنا تكون عملية جمع القدرات الفنية للرادار وتحديثها وتخزينها في أشبه بالمكتبة لدى نظام الحرب الإلكترونية

فتلاحظ انه بمجرد انه يرصد بث رادار معين ستجده تقريبا حدد ان التهديد قادم من رادار لنظام SA-6 على سبيل المثال .. وذلك لان ترددات النظام محفوظة لدى مكتبة التهديدات في نظام الحرب الالكترونية ... وهذه المكتبة يتم تحديثها باستمرار وكلما اشتركت المقاتلات بأنظمة الحرب الالكترونية الخاصة بها هذا سيعني وبشكل كبير حفظها لعدد اكبر من التهديدات مما سيسرّع تعامل النظام بما يلزم بالمستقبل ...

وحاليا اصبحت انظمة RWR مرتبطة بحاسبات آلية و اصبحت أنظمة إستقبال رقمية Digital Receiver دقيقة جدًا توفر قدرات عالية في تحديد الدقيق للباحث والقصف PELSS " PRECISION EMITTER LOCATION STRIKE SYSTEM " ونظام تحديد الإحداثي والقصف ALASS ونظام تحديد قياس المسافة DME " " DISTANCE MEASURING EQUIPMENT

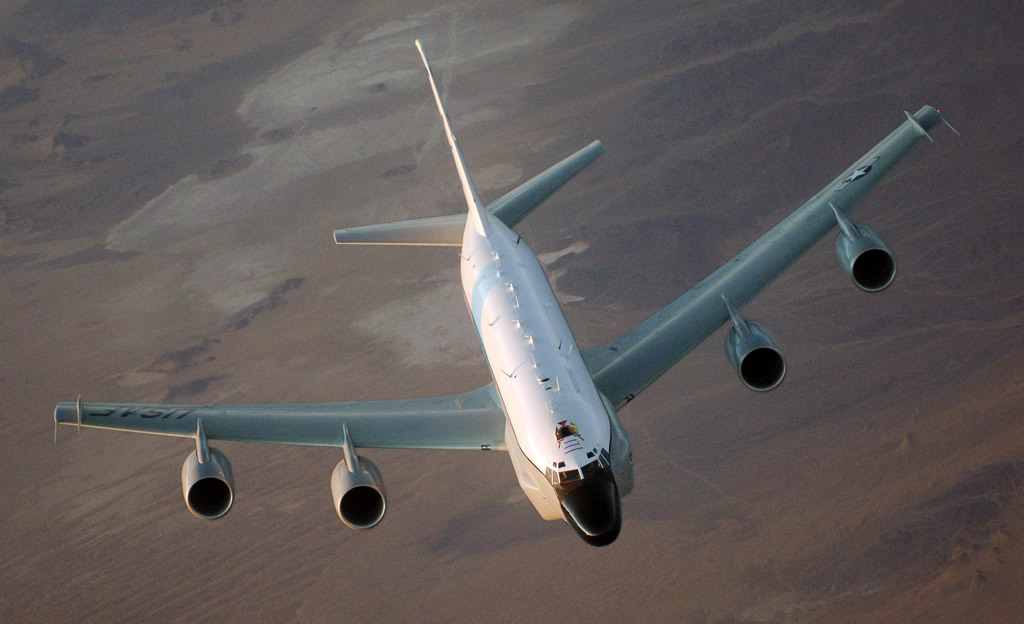

ولهذه المهام تعتمد مثلا الولايات المتحدة الأمريكية على طائرات متخصصة أكثر RC-135 للإستخبار الالكتروني كما تمتلك المملكة العربية السعودية بالقوات الجوية الملكية السعودية Royal Saudi Air Force طائرات استخبار الكتروني خاصة مشتقة من طائرات RC-135 تسمى RE-3A أو طائرات King Air-350 على سبيل المثال

وعموما الاستطلاع الالكتروني له العديد من المميزات ... فالإستطلاع الإكتروني ELINT Intellgence يوفرعدة مميزات :


1- الاستطلاع من مدى بعيد
2- الدقة العالية
3- لأنه يوفر الاستطلاع من مدى بعيد فهو أكثر امانًا
4- ايضا في الاستطلاع الالكتروني هنا تعتمد على بثّ النظام المُستهدف لهذا انت لا تبثّ شيئا فستحافظ على عامل سرية عالي ..

ولكن هناك عدة سلبيات بالمقابل:

1- أنها تعتمد بشكل كبير على تشغيل النظام لأنظمته الاكترونية فببساطة قد لاتعمل الانظمة فلا يمكنك الاستطلاع .

2- قد تقلل الانظمة عدد ساعات العمل .

3- قد تغير الانظمة الترددات التي تعمل عليها بغرض خداع انظمة الاستطلاع .


و أهم الأنظمة التي تطبق الاستطلاع الالكتروني هي أنظمة RWR أو Radar Warning Receiver ومن أمثلتها ... نظام AN/ALR-56C على نظام ألحرب الالكترونية التكتيكية TEWS الخاص بمقاتلات F-15C/E .. ونظام AN/ALR-56M الخاص بمقاتلات F-16كما أن أنظمة RWR الرقمية الآن اصبحت تطبق في عدد من أنظمة الحرب الإلكترونية الحديثة مثل أنظمة DEWS و EPAWSS لمقاتلات F-15SA و مستقبلا لمقاتلات F-15C/E الأمريكية و نُظم ASQ-239 بمقاتلات F-35 ...

ب- الاجراءات الالكترونية المضادة Electronic Counter Measures أو ECM

وتهدف هذه العملية الى بدء التدخل المباشر لإخماد / تدمير الدفاعات الجوية SEAD/DEAD بحيث تبدأ بالاستفادة من عملية الاستطلاع الالكتروني ونتائجها والاستفادة بها بالتشويش Jamming على العدو ... لخداع العدو Deception او تعميته بشكل كامل أو بشكل جزئي ...


وتنقسم الاجراءات الالكترونية المضادة ECM الى نوعين من الاجراءات الإيجابية منها والسلبية

الايجابية منها تعتمد على التشويش على انظمة الاستقبال الخاصة بالرادارات بالبثّ بالاشعة الكهرومغناطيسية ايضا ..

اما الوسائل السلبية للاعاقة الالكترونية فتعتمد على عكس اشارة الارسال من انظمة الارسال Transmitter وذلك باجسام معينة تقوم بعكس الاشارة مثل اطلاق الشعلات الحرارية ( باطلاق كرات من المغنيسيوم أو الالمنيوم ) IR Flares والرقائق المعدنية Chaff ( باطلاق رقائق من الالمنيوم تعكس بشكل مقارب لمقطع الطائرة العرضي )

سنركز على الاعاقة الايجابية بشكل أكبر ... تقوم انظمة الاعاقة الايجابية وبعد تحديد البيانات الفنية للرادارات المعادية مسبقًا من قِبل " اجراءات الدعم الالكتروني ESM " وتحديد اتجاهها ثم بدء عملية الاعاقة من قبل مرسلات Transmitters بالطائرة او حواضن تشويش خارجية تحملها ...


اما الاعاقة الايجابية فلها نوعان هما التشويش بالضوضاء Noise Jamming او التشويش الخداعي Deception Jamming

يعتمد النوع الأول على ارسال ترددات تكون مطابقة لتردد الرادار المراد التشويش عليه .. وهنا يكمن سؤال منطقي .. الرادارات جدا ضخمة وترسل طاقة كبيرة جدا فكيف يتم التشويش عليها من انظمة صغيرة الحجم ؟

فالحقيقة الرادارات ترسل طاقة كبيرة وحزم أشعة كهرومغناطيسية كبيرة ولكنها تعتمد على ما يصطدم منها بالهدف ويعود شيء جدًا بسيط للمستقبلات الموجودة في الرادار لهذا تكون هذه المستقبلات فائقة الحساسية ليستطيع استقبال هذه الاشارة الضعيفة المرتدة .. وهنا تستغل انظمة التشويش هذه الحساسية العالية بالتشويش بطاقة عالية ستكون اكبر من الاشارة المرتدة من الهدف ...

هذا يعني الان اصبح لدى المستقبل اشارتين اشارة حقيقة مرتدة من الهدف وهي جدا ضعيفة واشارة من مصدر التشويش لهذا سيكون الرادار تم اعماؤه تمامًا ...

وتستخدم بعض أسلحة الجو طائرات مخصصة لمهام الاستطلاع والتشويش فالقوات الجوية الأمريكية USAF تستخدم طائرات RC-135 لهذه المهام بينما تستخدم القوات الجوية الملكية السعودية نسخة مشتقة منها باسم RE-3A


أ - الان نتعرف على بعض انواع التشويش الضوضائي العديدة ...

Spot Jamming وهو التشويش على نطاق الترددات التي تعمل عليها رادارات العدو تقريبًا .. وهنا التشويش سيكون مركز القوة على نطاق بسيط من الترددات

Barrage Jamming وهو التشويش على حيّز واسع من الترددات وهو عكس الـ Spot Jamming فهنا سيكون التشويش على نطاق واسع من الترددات و الطاقة ستكون غير مركزة لانها توزعت على عدة نطاقات ...

ب - التشويش الخداعي Deception Jamming .. وهنا هذا النوع من التشويش يقوم على التلاعب بما يرصده الرادار وله عدة أنواع نذكر منها نوعين مهمين ...

DRFM Digital Radio Frequency Memory وهي عملية تقوم بنسخ الترددات للرادار المُستهدف واعادة بثّه من جديد مما يظهر لدى الرادار العديد من الأهداف الوهمية الغير موجودة بالحقيقة بغرض تضليله ويمكن التحكم بتردد البث لتغيير سرعة هذه الاهداف الوهمية .. فمثلا تستخدم مقاتلات F-15SA والـ Typhoon السعودية هذا الأسلوب وكذلك طائرات مثل Rafale

\

Cross-Eye هو أسلوب تشويش يحتاج الى حاضني تشويش متباعدتين بنفس البعد يقومان ببث نبضات تشويش تكرارية .. فيُظهر الهدف على اتجاه مغاير عن الحقيقة ...

من الطائرات القليلة المستخدمة لهذا الأسلوب هي مقاتلات EF-Typhoon حيث تمتلك حاضني تشويش

كما تستخدم ايضا مقاتلات EF-Typhoon الشراك الخداعية Towed Radar Decoy وهي ستكون مميزة لخداع الصواريخ التي تتخذ نمط HOJ اذا تم اعماؤها حيث يتتبع الصاروخ الذي تم اعماؤه اشارة التشويش والتي ستكون هنا عبارة عن شراك خداعية بعيدة عن المقاتلة اصلا ...

بعد القيام بكل هذه العمليات مالذي تقوم به القوات الجوية ؟ الان وقد تم شلّ الدفاعات الجوية وبشكل مؤقت علينا القيام بعملية تدمر الدفاعات الجوية او تجهض قدراته .. فتقوم الطائرات بتدمير رادارات المراقبة الجوية Air Surveillance Radar ورادارات التتبع Tracking Radar و مراكز القيادة والسيطرة Command and Control Center و منظومات الدفاع الجوي SAM بصواريخ مضادة للاشعاع وصواريخ جوالة

تقريبًا أخذنا فكرة عامة عن الدعم الالكتروني والاجراءات الالكترونية المضادة .. لكن يكمُن السؤال هنا .. ماهي السُبل والاجراءات التي من الممكن اتخاذها لأتجنب حدوث سيناريوها مشابهة ضد دفاعاتي الجوية ؟


هنا يكون دور اخر قسم للحرب الإلكترونية

ج- الاجراءات المضادة للاجراءات الالكترونية المضادة " اجراءات دفاعية " Electornic Counter Counter Measures أو ECCM

وهي تُعنى بالاجراءات الخاصة لمنع وسائل الاستطلاع و الاعاقة الالكترونية من التمكّن من الانظمة الصديقة ... وتتخذ عدة اجراءات هنا

حاليًا تطورت الرادارات لتكون أذكى في طريقة عملها .. الرادارات حاليًا تمتلك خاصية LPI أو Low Probability of Intercept وهي مجموعة من الخصائص الي تكفل صعوبة رصد موجات الرادار وتحليلها و تصّعيب عملية التشويش عليها

ومنها التحكم في مستوى البث فلا تبث الرادارات الحديثة بشكل عبثي بل تقوم بتغيير الترددات والقفز من تردد الى اخر والعمل على نطاقات مختلفة ..

فمثلا بدلا من العمل على تردد معين وتركيز كل الطاقة المنبعثة منه هنا يتم توزيع الطاقة على نطاق أعرض من الترددات

اضافة الى تقليل الفصوص الجانبية للرادار هي تكون بالعادة موجودة بأي رادار موجات تبث بشكل عبثي ولا يستفاد منها .. وتقوم الرادارات بمحاولة تقليلها او ما يسمى Low Side Lobe Radar أو حتى Ultra Low Side Lobe Radar

التحكم بمستوى الطاقة .. فلا تبث الرادارات بأكثر مما تحتاجه

حساسية المستقبلات بالرادارات امر مهم فتحسين الحساسية هنا يجعل الرادار يرصد نفس الهدف لكن باحتياج اقل من الطاقة او من مدى أكبر ...

بالنهاية هي أشبه بالقتال الأزلي بين الحربة والدرع ... ما ان يتطور احدهم حتى يسبقه الاخر ...



[تم حذف العضو 36085]

الحرب الالكترونية Electronic Warfare

عند بدء أي عمليات جوية أهم ما يؤرق القوات الجوية Air Force هو كيف من الممكن إخماد/تدمير الدفاعات الجوية للعدو أو ما يُعرف بـ Suppression Enemy Air Defense / Destruction Enemy Air Defense وهي عملية هامة بالغة الحساسية

فحتى تستطيع القوات الجوية من تأدية دورها بتدمير القدرات العسكرية للعدو سواء قواته الجوية او قواته البحرية او حتى البرية ولا يمكن عمل ذلك بدون عملية عسكرية دقيقة تخرج الدفاعات الجوية للعدو من المعادلة سواء كان اخراج مؤقت او نهائيًا ...

تنقسم الحرب الألكترونية لثلاث أقسام رئيسية لكل واحدة منها وظائفها ومهامها وتفرعاتها ... وهي

الاجراءات المساعدة الإلكترونية Electronic Support Measures أو ESM

الاجراءات المضادة الإلكترونية Electronic Counter Measures أو ECM

الاجراءات المضادة للاجراءات الالكترونية المضادة " اجراءات دفاعية " Electornic Counter Counter Measures أو ECCM

أ - الاجراءات المساعدة الإلكترونية Electronic Support Measures أو ESM

يتركز مهمة هذا الجزء تحديدًا من أقسام الحرب الإلكترونية في عمليات الاستطلاع Reconnaissance للمنظومات الإلكترونية المعادية بحيث يتم رصد البثّ وتحديد مصدره Direction Finding وهنا نستطيع معرفة موقع الرادارات بالذات رادارات المراقبة الجوية Air Surveillance Radar وايضا تحليل معلومات البثّ الفنية مثل الترددات والطول الموجي ومعدل التكرار النبضي Pulses Repetition Frequency PRF و تحديد هذه المعلومات الهامة هو أمر جوهري ...

فنجاح هذه العملية وبنسبة كبيرة يمكنك من القيام بعملية خداع أو تشويش ناجح .. باختيار الترددات التي ستعمل عليها أنظمتك الإلكترونية المضادة .. وتحديد الموقع واختيار المسار والظروف المناسبة لبدء العملية ...

لهذا فالعملية أصبحت أشبه بعمليات الاستخبارات Intellgence وهنا العملية تنقسم لقسمين الاستطلاع على الاتصالات COMINT Intellgence أو Communication Intellgence وهنا يكون الاستطلاع على وسائل الاتصال اللاسلكية بين القوات المعادية وتستطيع منها بالخروج بمعلومات عن القوات المعادية وغالبا ما تكون معلومات تكتيكية.

والنوع الاخر هو الاستطلاع الالكتروني او الاستطلاع على الرادارات ELINT Intellgence أو Electronic Intellgence وهنا تكون عملية جمع القدرات الفنية للرادار وتحديثها وتخزينها في أشبه بالمكتبة لدى نظام الحرب الإلكترونية

فتلاحظ انه بمجرد انه يرصد بث رادار معين ستجده تقريبا حدد ان التهديد قادم من رادار لنظام SA-6 على سبيل المثال .. وذلك لان ترددات النظام محفوظة لدى مكتبة التهديدات في نظام الحرب الالكترونية ... وهذه المكتبة يتم تحديثها باستمرار وكلما اشتركت المقاتلات بأنظمة الحرب الالكترونية الخاصة بها هذا سيعني وبشكل كبير حفظها لعدد اكبر من التهديدات مما سيسرّع تعامل النظام بما يلزم بالمستقبل ...

وحاليا اصبحت انظمة RWR مرتبطة بحاسبات آلية و اصبحت أنظمة رقمية دقيقة جدًا توفر قدرات عالية في تحديد الموقع الاحداثي والقصف PELSS و قياس المسافة و القصف جوًا ..

ولهذه المهام تعتمد مثلا الولايات المتحدة الأمريكية على طائرات متخصصة أكثر RC-135 للإستخبار الالكتروني كما تمتلك المملكة العربية السعودية بالقوات الجوية الملكية السعودية Royal Saudi Air Force طائرات استخبار الكتروني خاصة مشتقة من طائرات RC-135 تسمى RE-3A أو طائرات King Air-350 على سبيل المثال

وعموما الاستطلاع الالكتروني له العديد من المميزات ... فالإستطلاع الإكتروني ELINT Intellgence يوفرعدة مميزات :


1- الاستطلاع من مدى بعيد
2- الدقة العالية
3- لأنه يوفر الاستطلاع من مدى بعيد فهو أكثر امانًا
4- ايضا في الاستطلاع الالكتروني هنا تعتمد على بثّ النظام المُستهدف لهذا انت لا تبثّ شيئا فستحافظ على عامل سرية عالي ..

ولكن هناك عدة سلبيات بالمقابل:

1- أنها تعتمد بشكل كبير على تشغيل النظام لأنظمته الاكترونية فببساطة قد لاتعمل الانظمة فلا يمكنك الاستطلاع .

2- قد تقلل الانظمة عدد ساعات العمل .

3- قد تغير الانظمة الترددات التي تعمل عليها بغرض خداع انظمة الاستطلاع .


و أهم الأنظمة التي تطبق الاستطلاع الالكتروني هي أنظمة RWR أو Radar Warning Receiver ومن أمثلتها ... نظام AN/ALR-56C على نظام ألحرب الالكترونية التكتيكية TEWS الخاص بمقاتلات F-15C/E .. ونظام AN/ALR-56M الخاص بمقاتلات F-16كما أن أنظمة RWR الرقمية الآن اصبحت تطبق في عدد من أنظمة الحرب الإلكترونية الحديثة مثل أنظمة DEWS و EPAWSS لمقاتلات F-15SA و مستقبلا لمقاتلات F-15C/E الأمريكية و نُظم ASQ-239 بمقاتلات F-35 ...

ب- الاجراءات الالكترونية المضادة Electronic Counter Measures أو ECM

وتهدف هذه العملية الى بدء التدخل المباشر لإخماد / تدمير الدفاعات الجوية SEAD/DEAD بحيث تبدأ بالاستفادة من عملية الاستطلاع الالكتروني ونتائجها والاستفادة بها بالتشويش Jamming على العدو ... لخداع العدو Deception او تعميته بشكل كامل أو بشكل جزئي ...


وتنقسم الاجراءات الالكترونية المضادة ECM الى نوعين من الاجراءات الإيجابية منها والسلبية

الايجابية منها تعتمد على التشويش على انظمة الاستقبال الخاصة بالرادارات بالبثّ بالاشعة الكهرومغناطيسية ايضا ..

اما الوسائل السلبية للاعاقة الالكترونية فتعتمد على عكس اشارة الارسال من انظمة الارسال Transmitter وذلك باجسام معينة تقوم بعكس الاشارة مثل اطلاق الشعلات الحرارية ( باطلاق كرات من المغنيسيوم أو الالمنيوم ) IR Flares والرقائق المعدنية Chaff ( باطلاق رقائق من الالمنيوم تعكس بشكل مقارب لمقطع الطائرة العرضي )

سنركز على الاعاقة الايجابية بشكل أكبر ... تقوم انظمة الاعاقة الايجابية وبعد تحديد البيانات الفنية للرادارات المعادية مسبقًا من قِبل " اجراءات الدعم الالكتروني ESM " وتحديد اتجاهها ثم بدء عملية الاعاقة من قبل مرسلات Transmitters بالطائرة او حواضن تشويش خارجية تحملها ...


اما الاعاقة الايجابية فلها نوعان هما التشويش بالضوضاء Noise Jamming او التشويش الخداعي Deception Jamming

يعتمد النوع الأول على ارسال ترددات تكون مطابقة لتردد الرادار المراد التشويش عليه .. وهنا يكمن سؤال منطقي .. الرادارات جدا ضخمة وترسل طاقة كبيرة جدا فكيف يتم التشويش عليها من انظمة صغيرة الحجم ؟

فالحقيقة الرادارات ترسل طاقة كبيرة وحزم أشعة كهرومغناطيسية كبيرة ولكنها تعتمد على ما يصطدم منها بالهدف ويعود شيء جدًا بسيط للمستقبلات الموجودة في الرادار لهذا تكون هذه المستقبلات فائقة الحساسية ليستطيع استقبال هذه الاشارة الضعيفة المرتدة .. وهنا تستغل انظمة التشويش هذه الحساسية العالية بالتشويش بطاقة عالية ستكون اكبر من الاشارة المرتدة من الهدف ...

هذا يعني الان اصبح لدى المستقبل اشارتين اشارة حقيقة مرتدة من الهدف وهي جدا ضعيفة واشارة من مصدر التشويش لهذا سيكون الرادار تم اعماؤه تمامًا ...

وتستخدم بعض أسلحة الجو طائرات مخصصة لمهام الاستطلاع والتشويش فالقوات الجوية الأمريكية USAF تستخدم طائرات RC-135 لهذه المهام بينما تستخدم القوات الجوية الملكية السعودية نسخة مشتقة منها باسم RE-3A


أ - الان نتعرف على بعض انواع التشويش الضوضائي العديدة ...

Spot Jamming وهو التشويش على نطاق الترددات التي تعمل عليها رادارات العدو تقريبًا .. وهنا التشويش سيكون مركز القوة على نطاق بسيط من الترددات

Barrage Jamming وهو التشويش على حيّز واسع من الترددات وهو عكس الـ Spot Jamming فهنا سيكون التشويش على نطاق واسع من الترددات و الطاقة ستكون غير مركزة لانها توزعت على عدة نطاقات ...

ب - التشويش الخداعي Deception Jamming .. وهنا هذا النوع من التشويش يقوم على التلاعب بما يرصده الرادار وله عدة أنواع نذكر منها نوعين مهمين ...

DRFM Digital Radio Frequency Memory وهي عملية تقوم بنسخ الترددات للرادار المُستهدف واعادة بثّه من جديد مما يظهر لدى الرادار العديد من الأهداف الوهمية الغير موجودة بالحقيقة بغرض تضليله ويمكن التحكم بتردد البث لتغيير سرعة هذه الاهداف الوهمية .. فمثلا تستخدم مقاتلات F-15SA والـ Typhoon السعودية هذا الأسلوب وكذلك طائرات مثل Rafale

\

Cross-Eye هو أسلوب تشويش يحتاج الى حاضني تشويش متباعدتين بنفس البعد يقومان ببث نبضات تشويش تكرارية .. فيُظهر الهدف على اتجاه مغاير عن الحقيقة ...

من الطائرات القليلة المستخدمة لهذا الأسلوب هي مقاتلات EF-Typhoon حيث تمتلك حاضني تشويش

بعد القيام بكل هذه العمليات مالذي تقوم به القوات الجوية ؟ الان وقد تم شلّ الدفاعات الجوية وبشكل مؤقت علينا القيام بعملية تدمر الدفاعات الجوية او تجهض قدراته .. فتقوم الطائرات بتدمير رادارات المراقبة الجوية Air Surveillance Radar ورادارات التتبع Tracking Radar و مراكز القيادة والسيطرة Command and Control Center و منظومات الدفاع الجوي SAM بصواريخ مضادة للاشعاع وصواريخ جوالة

تقريبًا أخذنا فكرة عامة عن الدعم الالكتروني والاجراءات الالكترونية المضادة .. لكن يكمُن السؤال هنا .. ماهي السُبل والاجراءات التي من الممكن اتخاذها لأتجنب حدوث سيناريوها مشابهة ضد دفاعاتي الجوية ؟


هنا يكون دور اخر قسم للحرب الإلكترونية

ج- الاجراءات المضادة للاجراءات الالكترونية المضادة " اجراءات دفاعية " Electornic Counter Counter Measures أو ECCM

وهي تُعنى بالاجراءات الخاصة لمنع وسائل الاستطلاع و الاعاقة الالكترونية من التمكّن من الانظمة الصديقة ... وتتخذ عدة اجراءات هنا

حاليًا تطورت الرادارات لتكون أذكى في طريقة عملها .. الرادارات حاليًا تمتلك خاصية LPI أو Low Probability of Intercept وهي مجموعة من الخصائص الي تكفل صعوبة رصد موجات الرادار وتحليلها و تصّعيب عملية التشويش عليها

ومنها التحكم في مستوى البث فلا تبث الرادارات الحديثة بشكل عبثي بل تقوم بتغيير الترددات والقفز من تردد الى اخر والعمل على نطاقات مختلفة ..

فمثلا بدلا من العمل على تردد معين وتركيز كل الطاقة المنبعثة منه هنا يتم توزيع الطاقة على نطاق أعرض من الترددات

اضافة الى تقليل الفصوص الجانبية للرادار هي تكون بالعادة موجودة بأي رادار موجات تبث بشكل عبثي ولا يستفاد منها .. وتقوم الرادارات بمحاولة تقليلها او ما يسمى Low Side Lobe Radar أو حتى Ultra Low Side Lobe Radar

التحكم بمستوى الطاقة .. فلا تبث الرادارات بأكثر مما تحتاجه

حساسية المستقبلات بالرادارات امر مهم فتحسين الحساسية هنا يجعل الرادار يرصد نفس الهدف لكن باحتياج اقل من الطاقة او من مدى أكبر ...

بالنهاية هي أشبه بالقتال الأزلي بين الحربة والدرع ... ما ان يتطور احدهم حتى يسبقه الاخر ...

اخي محمد
هل لك ان تشرح دور منظومات التشويش الارضيه مثل الكاراسوخا في معركه الحرب الالكترونية ؟ كيف تعمل و كيف تتفاداها / تتغلب عليها الطائرات ؟

تحياتي لك



[الشيخ الرئيس]

استاذنا، هل من الممكن ان تتطرق للشركات التي تصنع الانظمة الالكترونية الداخلة في الحرب الالكترونية. يفضل شركات خارج الدول العظمي.

انا عند ملف عن الموضوع هذا ساضيفه بعد ان تنتهي حضرتك من الكتابة.


مشكور جدا على هذا الموضوع لأنه يوجد شح حقيقي في المحتوى العربي عن الامور عالية التعقيد كالتكنولوجيا الداخلة في الحرب الالكترونية.



[Gasoline]

@Cao Cao

يا ليت تنسق الموضوع بـألوان , لاهنت



[foos97]

نفس الإجراءات تنطبق على السفن الحربية بالمليمتر ؛ حتى المصطلحات نفسها



[Hero of Chaos]

الموضوع راح يكون مرجع يتم تحديثه وإعادة تنسيق باستمرار... وأي احد طبعا لديه أي إضافة.. سيتم إضافتها ليكون مرجعاً لكل من يحتاج إلى أي معلومة بهذا الخصوص...



[anwaralsharrad]

نرحب بهكذا مواضيع فنية تخدم توجهات المنتدى وتنمي الثقافة العسكرية .. في الغد ان شاء الله ندلي بدلونا فيما يخص الاجراءات المضادة لسلاح الدروع من حيث المعنى والوسيلة .



[Hero of Chaos]

نرحب بهكذا مواضيع فنية تخدم توجهات المنتدى وتنمي الثقافة العسكرية .. في الغد ان شاء الله ندلي بدلونا فيما يخص الاجراءات المضادة لسلاح الدروع من حيث المعنى والوسيلة .

ونحن بدورنا نرحّب دائما لأي اضافة .. وباذن الله الموضوع سيتم توسيعه أكثر ...

وهذه دعوة ايضا للأخ @Raptor6 اذا رغب بالمساعدة ...



[GSN]

http://defense-arab.com/vb/forums/128/



[anwaralsharrad]

في عالم الدروع لا وجود لمفهوم الحرب الإلكترونية بمعناها الحرفي والموسع كما في عالم المقاتلات ، ولكن يوجد مصطلح Countermeasures أو الإجراءات المضادة والذي يعرف على أنه سلوك يقصد منه القيام بتدابير واستعدادات معينة لدعم قابلية بقاء العربة وتخفيض قابلية الاستهداف من قبل المنظومات المعادية ، مهما كان مصدرها أو آلية عملها . هذه التدابير تتراوح ما بين الاستعانة بعناصر (1) وحدات التشويش (2) ستائر الدخان (3) مناورة الدبابة (4) نيران الإخماد (5) أنظمة الحماية النشطة .
وحدات التشويش jamming units مصممة لحماية دبابات المعركة من هجمات الصواريخ الموجهة المضادة للدبابات ATGM التي تستعين بمرسلة للإشعاع تحت الأحمر . ولكون هذه المشوشات النشطة غير قابلة للاستهلاك بشكل سريع ، فإنها قادرة على تزويد حماية دائمة وطويلة الأمد للدبابة في ساحة المعركة . تستخدم المشوشات باعثات أو مرسلات في الطيف تحت الأحمر infra-red emitters لتقليد أو محاكاة تلك المستعملة في أغلب أنظمة صواريخ الجيل الثاني لتسهيل تعقبها أثناء الطيران . بهذه الطريقة ، نظام السيطرة على القذيفة سوف يصدر أوامر توجيه خاطئة إلى القذيفة ، مما يتسبب في انحرافها وضياعها عن هدفها المقصود .

أحد تدابير الإجراءات المضادة يتعلق بإنشاء ستارة حاجبة من الدخان smoke-screen . إذ يمكن استخدام الدخان لإخفاء حركة دبابات المعركة والعربات القتالية الأخرى وكذلك تغطية مواقع الوحدات العسكرية مثل المشاة أو الوحدات الداعمة الأخرى . أي ستارة دخان ستمكن الدبابة من أداء مناورات المراوغة والتملص evasive maneuvers لمواجهة تهديدات ساحة المعركة . وبشكل عام يمكن نشر غمامة الدخان بواسطة إما قذائف المدفعية أو بواسطة مطلقات خاصة على جانبي برج الدبابة . القذائف تصدر غيمة كثيفة جداً من الدخان الأبيض ، صممت لملئ المنطقة المحيطة حتى في ظل توافر رياح خفيفة .

مناورة الدبابة tank manoeuvre هي شكل آخر من أشكال الإجراءات المضادة لحمايتها من خطر الإصابة . فعندما يعمل نظام التحذير الليزر على تنشيط وتحفيز نظام الإجراء المضاد المثبت على الدبابة لكي يبدأ عمله بصورة آلية ، فإنه في ذات الوقت يعطي تحذير سريع إلى الطاقم لمباشرة المناورة المناسبة proper manoeuvre والخروج من موقعهم الأصلي أو التحرك بعيداً بالسرعة الممكنة . ولإنجاز هذا الأمر بالشكل المطلوب ، زمن الكشف يجب أن يكون قصير جدا لكي يأخذ الطاقم الوقت اللازم للقيام بمناورة المراوغة والتملص evasive manoeuvre .

من تدابير الإجراءات المضادة المهمة أيضاً اللجوء لنيران الإخماد suppressive fire . نيران الإخماد هو تعبير عسكري يشير لعملية إطلاق نيران الأسلحة باتجاه مواضع العدو بهدف إجباره على الاختباء أو الاحتماء وتخفيض قدراته على توجيه النيران المضادة ، وكما هو الحال عند مهاجمة مواقع العدو . نيران الإخماد إما أن تصوب نحو هدف منظور وظاهر مثل منصة إطلاق سلاح مضاد للدروع أو مجموعة جنود أو عربات توشك على الهجوم وهكذا ، أو أن تصوب على سبيل المثال باتجاه أحد المباني أو المواقع التي يشتبه في تواجد جنود العدو أو اختفائهم ضمن إطارها . ولكي تكون نيران الإخماد فعالة ومؤثرة ، فإنها يجب أن تكون متواصلة وواسعة الانتشار نسبياً .

أنظمة الحماية النشطة APS في العموم يمكن تقسيمها من حيث طبيعة الإجراءات المضادة وردود الأفعال إلى صنفين رئيسين : الأول يطلق عليه أنظمة "القتل السهل" soft kill ، في حين يطلق على النوع الآخر اسم أنظمة "القتل الصعب" hard kill . ومن خلال الاختلاف العملياتي بين كلا المفهومين ، فإنهما يشتركان معاً في بعض النواحي التشغيلية مثل الكشف الدقيق وتتبع التهديد ، تفعيل الإجراءات المضادة لهزيمة ودحر التهديد القادم ، تسريع ردة الفعل وإكمالها خلال أجزاء أو ثوان معدودة وعند مدى مواجهة قصير في جميع الأحوال الجوية ، تخفيض الأخطار والأضرار الإضافية للحد الأدنى تجاه الأفراد والعربات القريبة .



[جزر المحيط]

ممكن تفتح باب قدرات الحرب الالكترونيه الإسرائيلية و تأثير على القدرات العربية و المنطقة و صناعات الإسرائيلية في المجال ..

و الله يجزاك خير الدنيا والاخره ..



[GSN]



[Raptor6]

موضوع شامل ومتميز يا اخى @Cao Cao ويشرفنى الاضافة فيه



[MIA1]

في عالم الدروع لا وجود لمفهوم الحرب الإلكترونية بمعناها الحرفي والموسع كما في عالم المقاتلات ، ولكن يوجد مصطلح Countermeasures أو الإجراءات المضادة والذي يعرف على أنه سلوك يقصد منه القيام بتدابير واستعدادات معينة لدعم قابلية بقاء العربة وتخفيض قابلية الاستهداف من قبل المنظومات المعادية ، مهما كان مصدرها أو آلية عملها . هذه التدابير تتراوح ما بين الاستعانة بعناصر (1) وحدات التشويش (2) ستائر الدخان (3) مناورة الدبابة (4) نيران الإخماد (5) أنظمة الحماية النشطة .
وحدات التشويش jamming units مصممة لحماية دبابات المعركة من هجمات الصواريخ الموجهة المضادة للدبابات ATGM التي تستعين بمرسلة للإشعاع تحت الأحمر . ولكون هذه المشوشات النشطة غير قابلة للاستهلاك بشكل سريع ، فإنها قادرة على تزويد حماية دائمة وطويلة الأمد للدبابة في ساحة المعركة . تستخدم المشوشات باعثات أو مرسلات في الطيف تحت الأحمر infra-red emitters لتقليد أو محاكاة تلك المستعملة في أغلب أنظمة صواريخ الجيل الثاني لتسهيل تعقبها أثناء الطيران . بهذه الطريقة ، نظام السيطرة على القذيفة سوف يصدر أوامر توجيه خاطئة إلى القذيفة ، مما يتسبب في انحرافها وضياعها عن هدفها المقصود .

أحد تدابير الإجراءات المضادة يتعلق بإنشاء ستارة حاجبة من الدخان smoke-screen . إذ يمكن استخدام الدخان لإخفاء حركة دبابات المعركة والعربات القتالية الأخرى وكذلك تغطية مواقع الوحدات العسكرية مثل المشاة أو الوحدات الداعمة الأخرى . أي ستارة دخان ستمكن الدبابة من أداء مناورات المراوغة والتملص evasive maneuvers لمواجهة تهديدات ساحة المعركة . وبشكل عام يمكن نشر غمامة الدخان بواسطة إما قذائف المدفعية أو بواسطة مطلقات خاصة على جانبي برج الدبابة . القذائف تصدر غيمة كثيفة جداً من الدخان الأبيض ، صممت لملئ المنطقة المحيطة حتى في ظل توافر رياح خفيفة .

مناورة الدبابة tank manoeuvre هي شكل آخر من أشكال الإجراءات المضادة لحمايتها من خطر الإصابة . فعندما يعمل نظام التحذير الليزر على تنشيط وتحفيز نظام الإجراء المضاد المثبت على الدبابة لكي يبدأ عمله بصورة آلية ، فإنه في ذات الوقت يعطي تحذير سريع إلى الطاقم لمباشرة المناورة المناسبة proper manoeuvre والخروج من موقعهم الأصلي أو التحرك بعيداً بالسرعة الممكنة . ولإنجاز هذا الأمر بالشكل المطلوب ، زمن الكشف يجب أن يكون قصير جدا لكي يأخذ الطاقم الوقت اللازم للقيام بمناورة المراوغة والتملص evasive manoeuvre .

من تدابير الإجراءات المضادة المهمة أيضاً اللجوء لنيران الإخماد suppressive fire . نيران الإخماد هو تعبير عسكري يشير لعملية إطلاق نيران الأسلحة باتجاه مواضع العدو بهدف إجباره على الاختباء أو الاحتماء وتخفيض قدراته على توجيه النيران المضادة ، وكما هو الحال عند مهاجمة مواقع العدو . نيران الإخماد إما أن تصوب نحو هدف منظور وظاهر مثل منصة إطلاق سلاح مضاد للدروع أو مجموعة جنود أو عربات توشك على الهجوم وهكذا ، أو أن تصوب على سبيل المثال باتجاه أحد المباني أو المواقع التي يشتبه في تواجد جنود العدو أو اختفائهم ضمن إطارها . ولكي تكون نيران الإخماد فعالة ومؤثرة ، فإنها يجب أن تكون متواصلة وواسعة الانتشار نسبياً .

أنظمة الحماية النشطة APS في العموم يمكن تقسيمها من حيث طبيعة الإجراءات المضادة وردود الأفعال إلى صنفين رئيسين : الأول يطلق عليه أنظمة "القتل السهل" soft kill ، في حين يطلق على النوع الآخر اسم أنظمة "القتل الصعب" hard kill . ومن خلال الاختلاف العملياتي بين كلا المفهومين ، فإنهما يشتركان معاً في بعض النواحي التشغيلية مثل الكشف الدقيق وتتبع التهديد ، تفعيل الإجراءات المضادة لهزيمة ودحر التهديد القادم ، تسريع ردة الفعل وإكمالها خلال أجزاء أو ثوان معدودة وعند مدى مواجهة قصير في جميع الأحوال الجوية ، تخفيض الأخطار والأضرار الإضافية للحد الأدنى تجاه الأفراد والعربات القريبة .

تحدثت قبل فترة عن تشويش إلكتروني على إتصالات الليكلريك

هل يعتبر من الحرب الإلكترونية؟
