الطائرة الروسية Lun Ekranoplan

[قناص الجزائر]

ظهرت هذه الطائرة الملقبة بالبطلة الروسية سنة 1987 وتم صنع واحدة فقط حسب المصادر
تم بناؤها عن طريق شركة Central Design Bureau لتخدم في البحرية الروسية كطائرة انقاذ وطائرة مضادة للسفن و الغواصات ....تم نجهيزها بثمن محركات حبث انها تعد من اكبر الطائرات التى تم صناعتها وتم ايضا تجهيزها بستة منصات لاطلاق الصواريخ المضادة للسفن و الغواصات ....تم نجهيزها بثمان محركات حبث انها تعد من اكبر الطائرات التى تم صناعتها وتم ايضا تجهيزها بستة منصات لاطلاق الصواريخ المضادة للسفن 3M80 anti-shipping cruise missiles او SS-N-22SUNBURN ومدفع 23 mm PI-23 Twin AA gun وانظمة الكترونية متطورة ....

الطول : 73.8 متر.
الإرتفاع : 19.2 متر.
السرعة :
في وضع الطيران : 450 - 550 كيلو متر في الساعة (كلم) = 243-297 عقدة .​

​

في وضع الإبحار(مثل باقي السفن): 20- 100 كلم =10.8-54 عقدة .​

​

المدى :
في وضع الطيران : 3000 كلم = 1620 ميل بحري .
في وضع الإبحار : 400 كلم =216 ميل بحري .​

​

حدود الإبحار : 5 أيام .​

​

المحركات :
ثماني محركات توزيعها اربعة لكل من الجهتين في مقدمة المركب .
نوعها : NK-87 turbofans
13 طن
لكل واحدة

التسليح :
Six fixed-elevation SS-N-22 Sunburn anti-ship missile launchers
One 23 mm PI-23 Twin AA gun (2,400 rounds)

الطاقم : 9 + 19 منقذ

​

تستطيع إنقاذ 150 -500 شخص



[MIG ALGERIA]

شكلها غريب حقا هل مازلت في الخدمة ام سرحوها



[Muhamed]

ايكرانوبلان ( وحش بحر قزوين )

بدأت التجارب على هذا النوع من المركبات قبل الحرب العالمية الثانية و قد تبني كل من الروسي روستيسلاف اليكسيف و الالماني اليكسندر ليبسيتش كل منهم تصور خاص حيث تبني التصور الروسي اليكسييف بناء على خبرته كمصمم للسفن بينما بني الالماني ليبسيتش تصورة بناء على خبرته كعالم aerodynamycs
لكن اختفي المشروع الالماني بعد الحرب العالمية الثانية و بقي المشروع الروسي
و هي نوع من المركبات ( الروسية منها ) المصممة خصيصا لنقل كمية كبيرة جدا من المعدات العسكرية ( بكل فئاتها ) و كان الحد الادني المخطط له يتعدي ال500 طن لمسافات بعيدة جدا و بسرعة كبيرة
يعتبر هذا النوع من المركبات هجين من الHovercrafts و طائرات النقل البحرية
حيث تطوف هذة المركبات على متوسط ارتفاع 328 قدم ( و ينحدد السقف العملياتي الاقصي بابعاد الاجنحة و مساحة لكل مركبة على حدة ) و هو ما يفرقها عن الطائرات حيث يراعي عند استخدامها عدم وجود عوائق كالجبال عند تعيين خطوط سيرها
متوسط السرعة عند الحمولة القصوي هو 297 عقدة و متوسط حمولة ( بحسب الفئة ) 1000 طن , تختلف من طراز لاخر .

صممت بالاساس لابرار القوات في مناطق مثل , بحر قزوين , البحر الاسود بالاساس مع امكانية استخدامها في المحيط الشمالي المتجمد امريكا الشمالية و الجنوبية حيث توجد على الطرف المقابل تهديدات عسكرية تفصلها مساحات مائية كبيرة عن الاراضي الروسية او القواعد البحرية
و توجد منها بعض النماذج المخصصة بالسياحة و الاغراض المدنية

لم تتبني الولايات المتحدة مشاريع مشابهة مبررة ذلك بعدم ملائمة هذا النوع من المركبات لعقيدتها العسكرية بينما اتجهت روسيا لتطوير و تحديث ما لديها و ابتكار تصميما جديدة اقدر علي العمل لارتفاعات اكبر محاولة علاج اكبر عيب لهذة المركبات مع امكانية استخدامها للقواعد الجوية التقليدية و الممرات الترابية ( يمكن ملاحظة ذللك بوضوح في اضافة عجلات و تعزيز الجزئ السفلي من البدن في النموذج المعروض ) لاضافة مرونه اكبر عند استخدامها

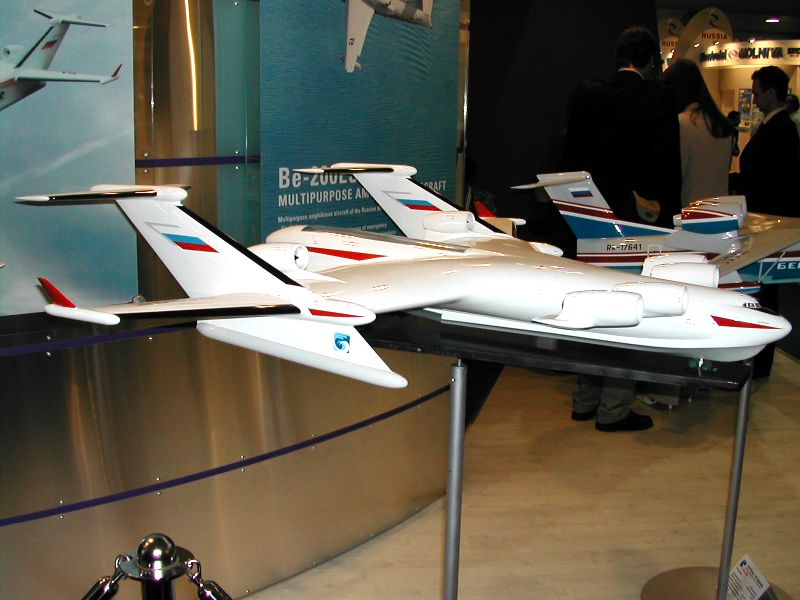

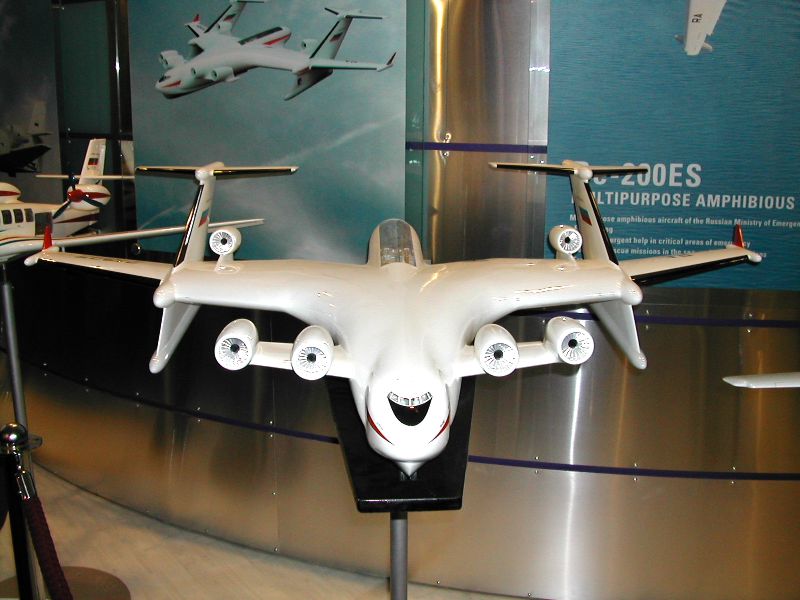

تركز روسيا حاليا علي مشروعها برييف 2500 الذي سيمثل نقلة ان لم يكن تغيير كامل لمصطلح الايكرانوبلان و اليكم بعض الصور

بعض المعلومات عن فئات الايكرانوبلان

http://ekranoplane.ru/003.html



[النسرالعربي]

شكرا اخوي موضوع رائع
.................................



[Muhamed]

يعود سبب تسمية هذه المركبات بوحش بحر قزوين للانطباع الاول الذي تكون لدي المخابرات الامريكية عند رصدها لهذة المركبات لاول مرة في بحر قزوين اثناء ما ظنو انها تدريبات من نوع ما و بعد متابعتهم لحجمها و السرعة التي تتحرك بها

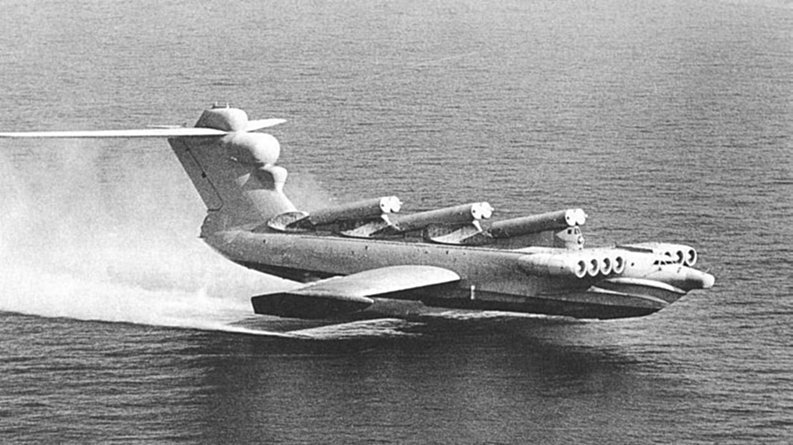

صور اخري

بعض النماذج الصغيرة و ذات الاستخدام الغير عسكري احداها المانية

صورة تخيلية للنموذج الامريكي Pelican و قد تم الغاء العمل به



[Muhamed]

شكرا اخوي موضوع رائع
.................................

لا شكر على واجب اخي . من بعض ما عندكم



[redcrash]

لا اعلم اذا كانت مثل هذه " الطائرة " تلبي احتياجات الحروب المستقبلية او اذا ما كان لها نفع لكن الفكرة جيدة الى حد كبير حي يتعتمد في تصميمها على تقليص مساحة ملامسلة الهيكل لسطح الماء مما يسمح للسفينة بالانتقال بسرعة بينما تعمل الاجنحة على جعل السفينة متوازنة عند الانطلاق .
لكن هل هذه السفينة قادرة على الاقلاع بسرعة في بحر المحيط و عندما لا يكون سطح البحر هادء ؟؟؟
​



[Muhamed]

مافيش موجة ممكن توصل لمتوسط ارتفاع 300 قدم الا في حالة واحدة او اتنين الاعاصير بداية من الدرجة الرابعة و في التسونامي
و في حالات زي دي لا يفضل الطيران بأي حال من الاحوال

هي لا تعتبر طائرة 100 % بسبب السقف المحدود جدا للارتفاع باستثناء البرييف-2500
و الPelican



[رياح النصر]

فكرتها فريدة من نوعها وهي مناسبة لقطع المسطحات المائية الشاسعة بسرعة كبيرة مع حمل اوزان كبيرة من الجنود والمعدات واظن ان علو طيرانها المنخفض سيجعل اكتشافها من الرادار صعب ولكنها تعتبر صيد سهل لو تم اكتشافها لذلك اعتقد انها مناسبة اكثر لإبرار القوات الخاصة في مهمات سرية .



[Muhamed]

في الواقع هي ( من حيث التصنيف ) مالهاش اي خصائص هجومية
الغرض من انشائها توفير قوات او دعم لوجيستي ... بكميات كبيرة و سرعة شأنها شأن اي وسيلة نقل استراتيجي . استخدامها في اي عمليه هجومية بدون تحقيق سيادة جوية في مسارها خطاء و ايضا استخدام حاجة بالحجم ده في عملية سرية يعتبر جنون



[redcrash]

في الواقع هي ( من حيث التصنيف ) مالهاش اي خصائص هجومية
الغرض من انشائها توفير قوات او دعم لوجيستي ... بكميات كبيرة و سرعة شأنها شأن اي وسيلة نقل استراتيجي . استخدامها في اي عمليه هجومية بدون تحقيق سيادة جوية في مسارها خطاء و ايضا استخدام حاجة بالحجم ده في عملية سرية يعتبر جنون

ليس بالظبط سبق للروس ان قاموا بعدة تجارب تشمل تزويد هذه المركبة بصواريخ سطح سطح .
يمكن الاعتماد عليها للدعم السريع فهي تقوم بدورين في دور واحد واهم ميزاتها السرعة الفائقة والمدى الجيد لكن يبقى الشروع مطورح ولم يخرج للنور بشكل نهائي أيضا شركة سخوي تقوم بتطوير نمودج أخر للطائرة .
لكن يبقى اهم عنصر مهم في الطائرة انها صممت لإنزال االفراد .



[Muhamed]

في الحالة دي استاذي كراش انا منتظر منك تكمل الموضوع ....... بخصوص التجارب
انا كان عندي صور للمركبة دي بس بدون بيانات



[محمود سنجر]

الحمد لله انها بتخدم فى بحر قزوين يعنى بحر صغير مغلق . اظنها لو وصلت البحر المتوسط دى حتقلب كافة الميزان على طول .



[Muhamed]

مين قال انها بتخدم في بحر قزوين بس



[BERKUT_SU]

النسخه المسلحه والتى تحمل 6 صواريخ مضاده للسفن لم يبنى منى سوى واحده حيب المصادر الاستخباريه ....وكان انجازها مع نهاية الاتحاد السوفييتي ...احد الوظائف التى كانت ستوكل اليها هو الاجلاء للمصابين وعمليات الدوريات والاستكشاف البحري



[The Parfum]

المعلومه صحيحه ولافيها غلط ابددددددددددددددددددددددددد



[adh222]

رد: الطائرة الروسية Lun Ekranoplan

موضوع رائع والسلاح قوي جدا وسريع مقارنة بسرعة السفن الحربية لكن احب اقول معلومة
هذا السلاح خرج من الخدمة في التسعينيات على ماأعتقد
