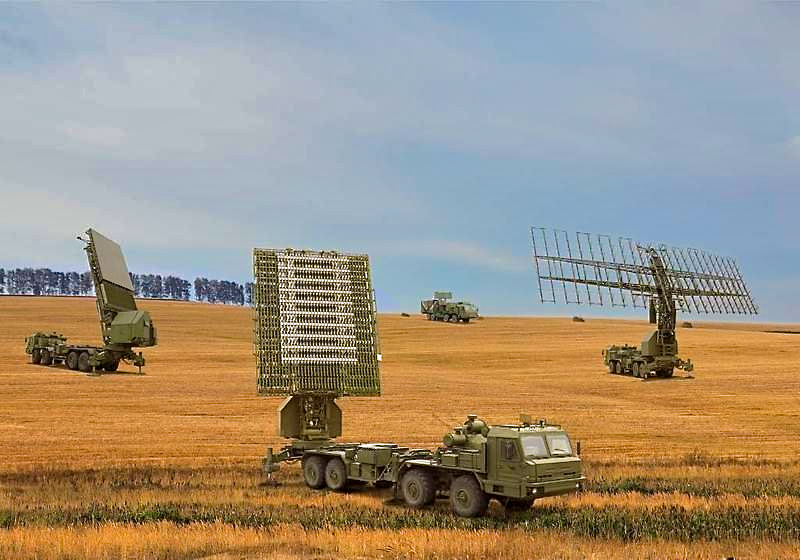

نبذة عن الرادار الروسي NEBO-M

[فايز]

تم تصميم رادار nebo للكشف تلقائيا وتتبع الأهداف المحمولة جوا مثل الصواريخ الباليستية والطائرات الشبح، أو طائرات بدون طيار، وكذلك ألاهداف التي تفوق سرعتها سرعة الصوت. في وضع المسح الضوئي دائري مجمع قادر على تتبع ما يصل إلى 200 هدف هوائي على مسافة وبارتفاع يصل إلى 600 كيلومترا. في وضع المسح الضوئي القطاع، يمكن لرادار نيبو-M تتبع 20 هدفا باليستيا في مدى يصل إلى 1800 كيلومترا، وعلى ارتفاع يصل إلى 1200 كيلومتر.

المصدر :
https://www.rt.com/news/233959-russia-deploys-nebo-radars/

مواصفات الرادار RLM-M Nebo M


يكتشف هدف مقطعه الراداري 1 متر مربع كالتالي :
ارتفاع الهدف 500 متر ...... يكتشفه من مسافة 91 كيلومتر
ارتفاع الهدف 10 كيلومتر .. يكتشفه من مسافة 378 كيلومتر
ارتفاع الهدف 20 كيلومتر .. يكتشفه من مسافة 532 كيلومتر

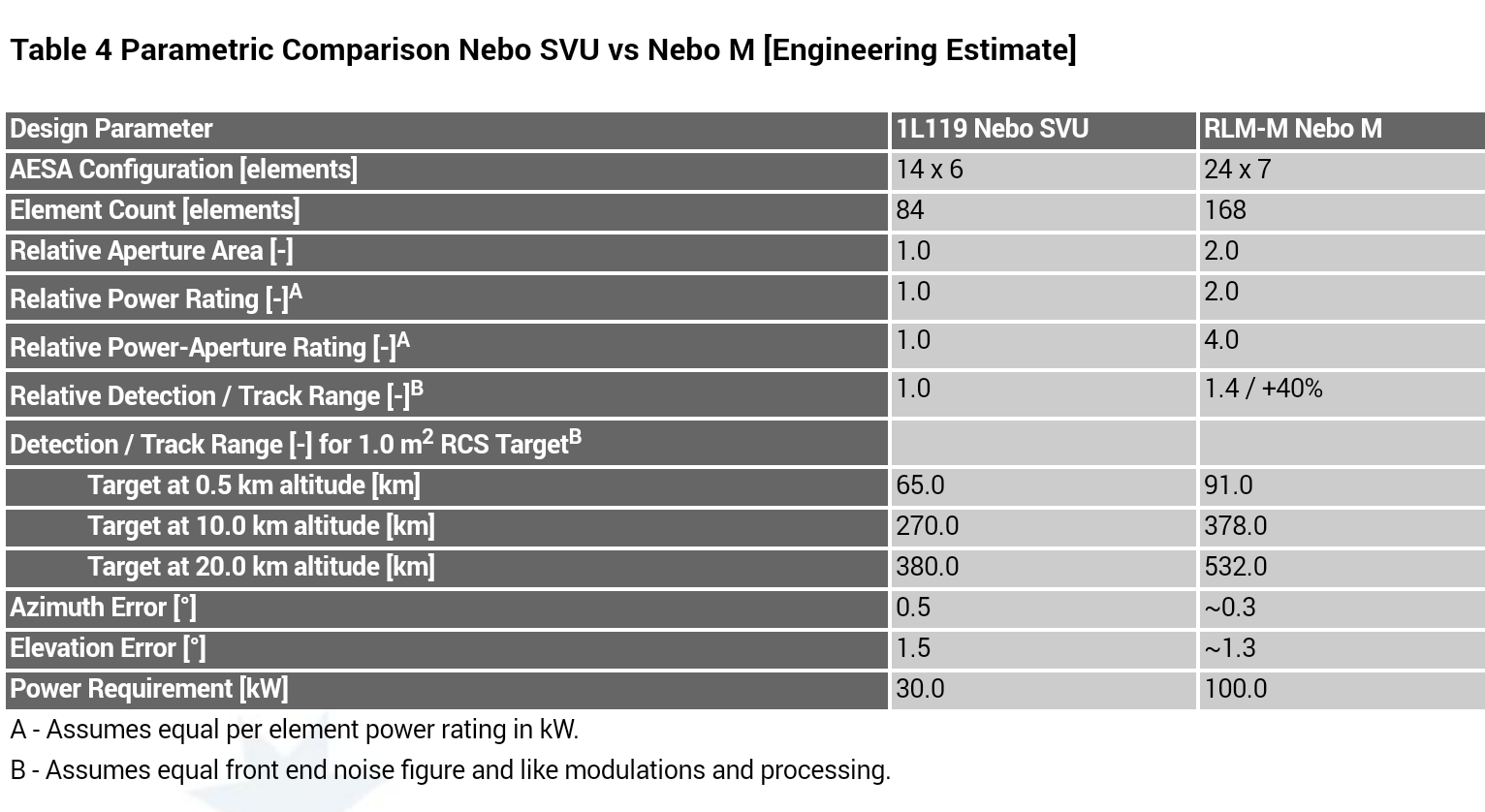

هنا مقارنة بين RLM-M NEBO M و 1L119 NEBO SVU

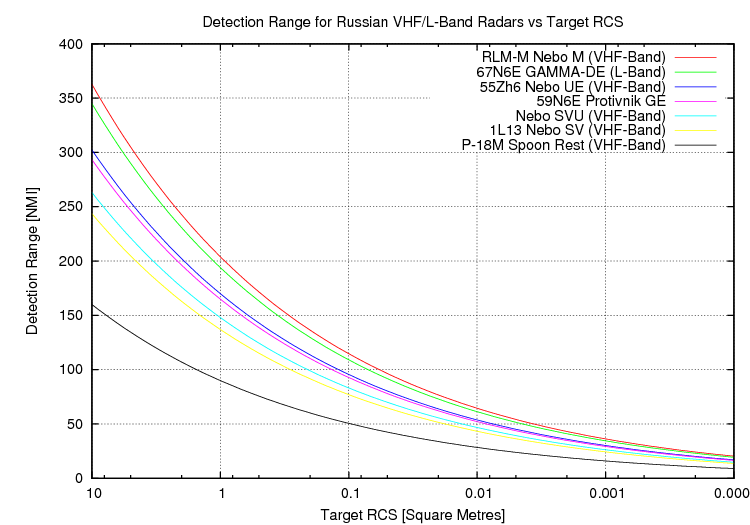

قدرات الكشف لبعض الرادارات الروسية

المصدر :
http://www.ausairpower.net/APA-Nebo-SVU-Analysis.html

السؤال الذي يطرح نفسه ...
هل يستطيع اكتشاف F35 من مسافة آمنة ؟



[abo alqasem]

Integrated multifunctional radar system 55Zh6ME | Catalog Rosoboronexport

Long range, high altitude and speed of detected targets. Combines advantages of various frequency bands, is highly recommended for air defence missile systems. Rad...

roe.ru



[abo alqasem]

رادار Nebo-M = 55Zh6ME يبلغ مدى كشفه ٦٠٠ كم وبإرتفاع ٦٠٠ كم فى حالة العمل فى قطاع ٣٦٠ درجه

أما فى حالة العمل فى قطاع 90 درجه فيبلغ مداه ١٨٠٠ كم وبإرتفاع ١٢٠٠ كم

Integrated multifunctional radar system 55Zh6ME | Catalog Rosoboronexport

Long range, high altitude and speed of detected targets. Combines advantages of various frequency bands, is highly recommended for air defence missile systems. Rad...

roe.ru



[abo alqasem]
