صاروخ Sumadija الصربي هل هو راجمة ابابيل 100 العراقية ؟

الجراح

طاقم الإدارة
مـراقــب عـــام
إنضم
8 أغسطس 2008
المشاركات
14,770
التفاعل
52,779 2,463 0
من معرض ايدكس 2017
صاروخ Sumadija
المدى 280 واعلى
الراس الحربي 200كجم
العيار 400 ملم

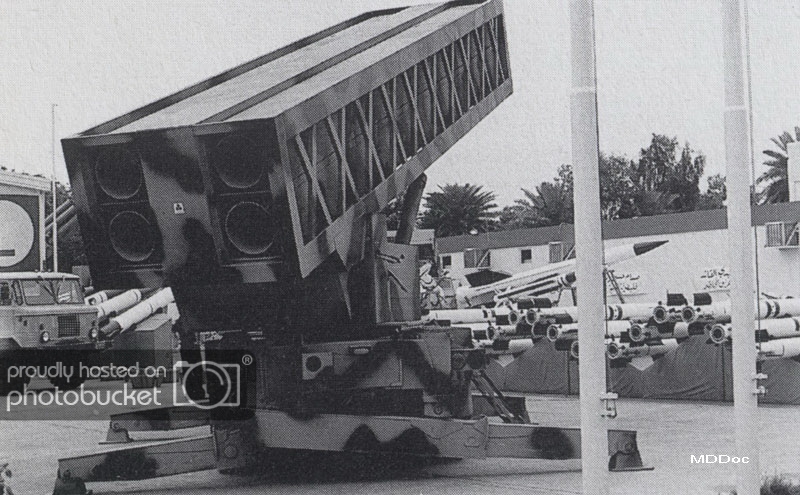

الراجمة الــراجمة الــعراقية " أبـــابيل - 100 " في معرض بغداد 1989




الــراجمة الــعراقية " أبـــابيل - 100 " .... راجمة ابابيل 100 هية راجمة عراقية الصنع تم تصميمها وصنعها كتطوير على الراجمة العراقية ابابيل 50 . احتوت الراجمة ابابيل - 100 على 4 فوهات اطلاق صواريخ عنقودية من العيار 400 ملمتر تبلغ حمولته 450 كيلو غرام حيث يحمل عدد 300 قنبلة مضادة للدبابات و الافراد و 25 لغم مضاد للدبابات يعمل اوتوماتيكيا بمجرد انشطار الصاروخ في الجو قبل وصولة للهدف و اطلاقة لل 300 قنبلة و ال 25 لغم على الهدف المطلوب و يبلغ مدى الصواريخ 150 كيلو متر . الـمواصفات الفنية : الــبلد : الــعراق الــنوع : راجــمة صــواريخ - مــدفعية صاروخية الــعيار : 400 ملمتر الوزن : 50/40 طن الــطاقم : 5 أفراد ســرعة الــعربة القصوى




راجمه الصواريخ أبابيل-50 هي مشروع تم بالتعاون بين العراق و يوغسلافيا قبل إنفصالها و تم عرضها لأول مره عام 1989م في معرض السلاح الدولي الذي عقد في بغداد .


- تحتوي الراجمة علي 12 فوهه إطلاق صواريخ من العيار 262 ملم ويبلغ طول الصاروخ الذي تحمله 4.7 متر ووزنه 390 كلج ويبلغ مداه 60 كيلومتر وكان العراق ويوغسلافيا يعملان علي تطوير نوع آخر من الصواريخ لهذه الراجمه بمدي 80 كيلومتر له القدره علي تسليحة بروؤس حربيه قادره علي حمل قنيبلات مضاده للدبابات والأفراد .


- المركبه إمتلكت القدرة علي العمل بصورة مستقلة ( أوتوماتيكياً ) ويمكنها إطلاق جميع الصواريخ خلال دقيقتين ومغادرة موقع الإطلاق خلال دقيقة بعد إطلاق الصواريخ لتجنب كشفها وتعرضها للنيران المضادة نتيجة كشف موقعها , و تم تزويدها برشاش من العيار 12.7 ملم للحماية تم تركيبة أعلى سقف قمرة القيادة في العربة .


- تم بناء نظام الراجمة أبابيل- 50 بإعتماد الشاحنه FAP 3232 8x8 التي تم صنعها آنذاك محلياً في العراق كـ أساس لهذا النظام وتم تزويدها بخاصية نفخ الإطارات و تفريغها من الهواء و بغطاء متحرك يخفي نظام إطلاق الصواريخ أثناء حركتها مما يجعلها تبدوا كأي شاحنه عادية .


- إحتوى تشكيل بطرية أبابيل- 50 العسكري علي أربع راجمات صواريخ و أربع شاحنات تزود بالصواريخ للراجمات وعربة قيادة و تحكم وعربة إستطلاع و عربة قياس و تحديد التضاريس الأرضيه و كخاصية إضافية تم تزويدها للراجمة نفسها يمكن إستعمالها كعربة قياده و تحكم و إرسال معلومات عن الأهداف المراد ضربها لبقية راجمات بطرية أبابيل-50 .



التعديل الأخير:
يوغسلافيا سابقا صربيا حاليا ساهمت بتاسيس التصنيع العسكري العراقي
يروي أبو ركيبة مراحل انشاء البنى التحتية لمنشاة القعقاع التي تعد الأكبر والأكثر تخصصا وتعقيدا من عشرات المنشآت من نظيراتها، والتي نُفذت وفق عقود مع يوغسلافيا، تلك الدولة التي سُمِح لها، ، بالتعاقد مع العراق لبناء صناعته العسكرية الوطنية خلال السبعينات والثمانينات وفق مراحل تشييد متصاعدة، وتضمنت التعاقدات تدريب المئات من الكوادر الهندسية والفنية والإدارية العراقية وبمستويات تخصصية عالية لتأمين تشغيل وادارة وإستثمار تلك الترسانة الصناعية بمنشأتها المتطورة.

ويكشف سعدي أبو ركيبة أنه كان ضمن الوجبة الأولى التي ابتعثت الى يوغسلافيا للتدريب على إدارة منشآت صناعة الذخائر والاسلحة، كون تخصصه الأول هو علوم الكيمياء، وكيف تسنم عند عودته نهاية السبعينات مهام الإدارة في منشأة القعقاع، التي كانت أعمال تشييدها قد شارفت على الإنتهاء وتستعد لبدء التشغيل التجريبي لإنتاج الأسلحة والذخائر (على البارد) بإشراف الكوادر اليوغسلافية والعراقية وفق شروط التعاقد.

المزيد حول "هيئة التصنيع العسكري"، وقصة تحمّل الكادر العراقي المسؤولية المباشرة عن التشغيل للمنشآت بغتة، بعد اندلاع الحرب مع إيران في أيلول 1980، حين غادر الخبراء اليوغسلاف، مثل الآلاف من الخبراء الأجانب، العراق،
http://www.iraqhurr.org/a/26923904.html


على رغم التسابه المصادر لللاسلحه كأساس بين ايران حاليا والعراق السابق
ترسانة ايران مثلا الصاروخية تعدت العراق في ايام عز القوة

على رغم التسابه المصادر لللاسلحه كأساس بين ايران حاليا والعراق السابق
ترسانة ايران مثلا الصاروخية تعدت العراق في ايام عز القوة

لانه تم اعطاء كامل الوقت لايران اما العراق فلا

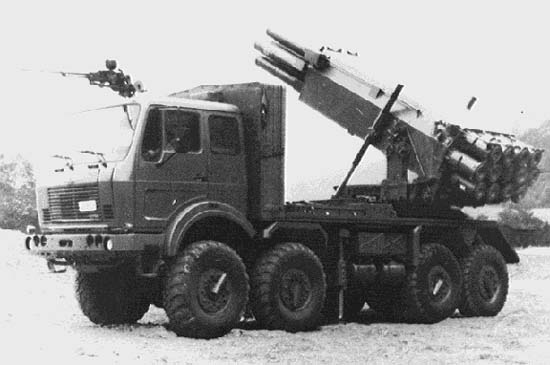

راجمه الصواريخ أبابيل-50

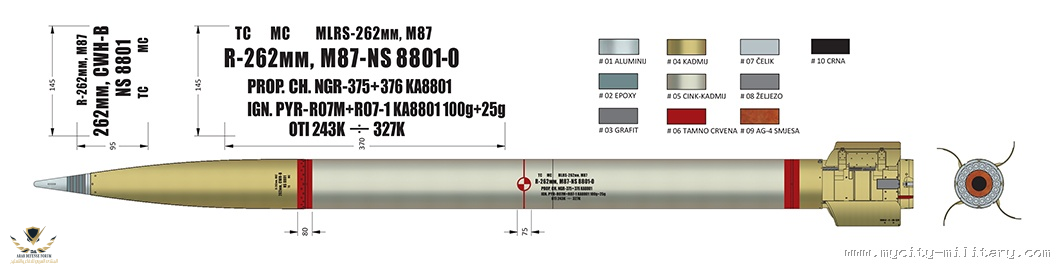

176904



176905


راجمه الصواريخ أبابيل-50 هي مشروع تم صنعة بالتعاون بين العراق ويوغسلافيا قبل انفصالها وتم عرضها لإول مره عام 1989 في معرض السلاح الدولي الذي عقد في بغداد.

والراجمه تحتوي علي 12 فوهه اطلاق صواريخ من عيار 262 ملم ويبلغ طول الصاروخ الذي تحمله 4.7 متر ووزنه 390 كلج ويبلغ مداه 60 كيلومتر وكان العراق ويوغسلافيا يعملان علي تطوير نوع اخر من الصواريخ لهذه الراجمه بمدي 80 كيلومتر له القدره علي تسليحه بروؤس حربيه قادره علي حمل قنيبلات مضاده للدبابات والأفراد .

والمركبه امتلكت القدره علي العمل بصوره مستقله ( أوتوماتيكيا ) ويمكنها اطلاق جميع الصواريخ خلال دقيقتين ومغادره موقع الأطلاق خلال دقيقه بعد اطلاق الصواريخ لتجنب كشفها وتعرضها للنيران المضاده نتيجه كشف موقعها وتم تزويدها برشاش من عيار 12.7 ملم للحمايه ركب فوق سقف قمره القياده في العربه .

وتم بناء نظام الراجمه ابابيل- 50 بأعتماد الشاحنه FAP 3232 8x8 التي تم صنعها انذاك محليا في العراق كأساس لهذا النظام وتم تزويدها بخاصيه نفخ الأطارات وتفريغها من الهواء وبغطاء متحرك يخفي نظام اطلاق الصواريخ اثناء حركتها مما يجعلها تبدوا كأي شاحنه عاديه .

واحتوي تشكيل بطاريه أبابيل-50 العسكري علي اربع راجمات صواريخ واربع شاحنات تزود بالصواريخ للراجمات وعربه قياده وتحكم وعربه استطلاع وعربه قياس وتحديد التضاريس الأرضيه وكخاصيه اضافيه تم تزويدها للراجمه نفسها يمكن استعمالها كعربه قياده وتحكم وارسال معلومات عن الأهداف المراد ضربها لبقيه راجمات بطارية أبابيل-50 .

الــمواصفات الــفنية :

الــبلد : الــعراق
الــنوع : راجــمة صــواريخ - مــدفعية صاروخية
الــعيار : 262 ملمتر و تم تطوير نسخة اخرى ذات عيار 400 ملمتر
الوزن : 30 طن
الــطاقم : 5 أفراد
ســرعة الــعربة القصوى : 100 كيلو متر في الساعة
مــدى الـصواريخ : 60 كيلو متر و تم تطوير صواريخ اخرى بمدى 70 و كذلك 80 كيلو متر
— ‏في ‏بغداد‏.‏

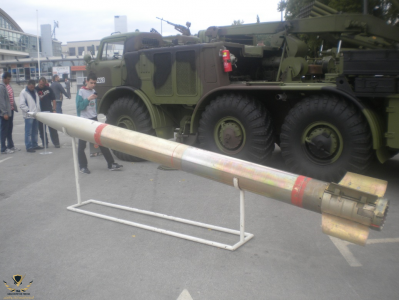

176906




يرجي خفض الصوت أبابيل-50 في الدقيقة 1:51
