منصات السلاح الآليه

قوة الإرتداد ستؤثر على دقة الرمي من فوق منصة خفيفة نسبيا !!!! حجم الإرتداد هو الآخر سيؤثر على نظام تعليق العربة وسيضعفه إن لم يحطمه مع الوقت !!! هناك قوانين فيزيائية لا يمكن تجاهلها تخص قوى ارتداد السلاح !!!
المشكلة أن المنصه اغلى من العربه ههههههههههه

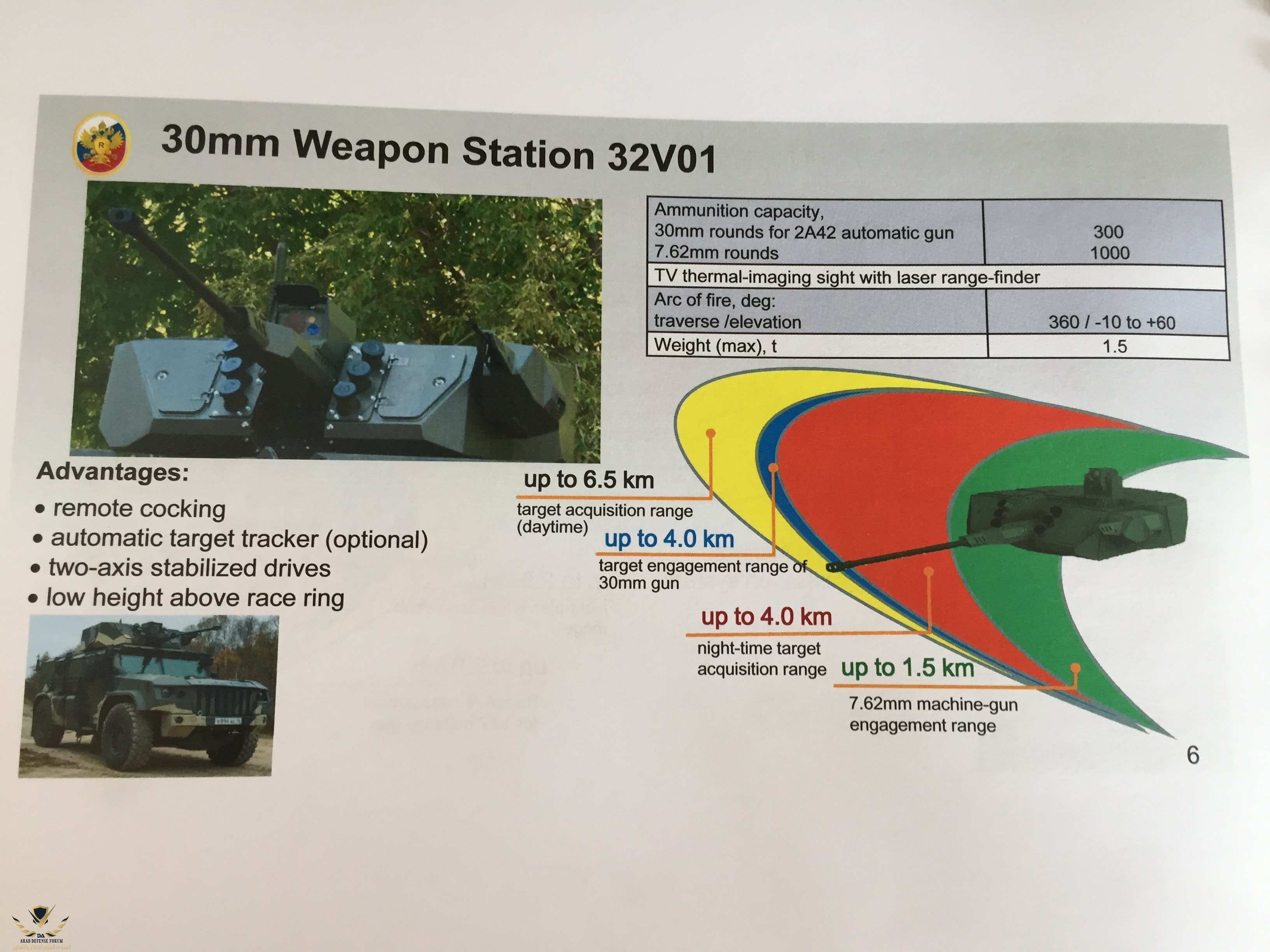

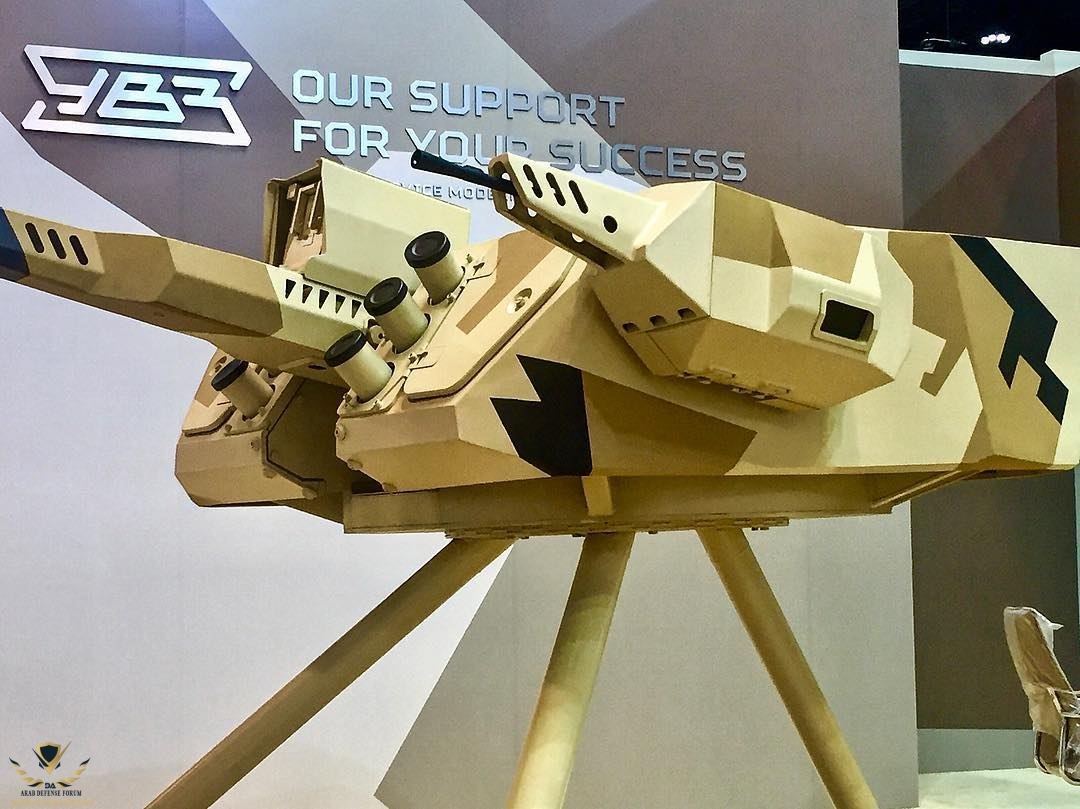

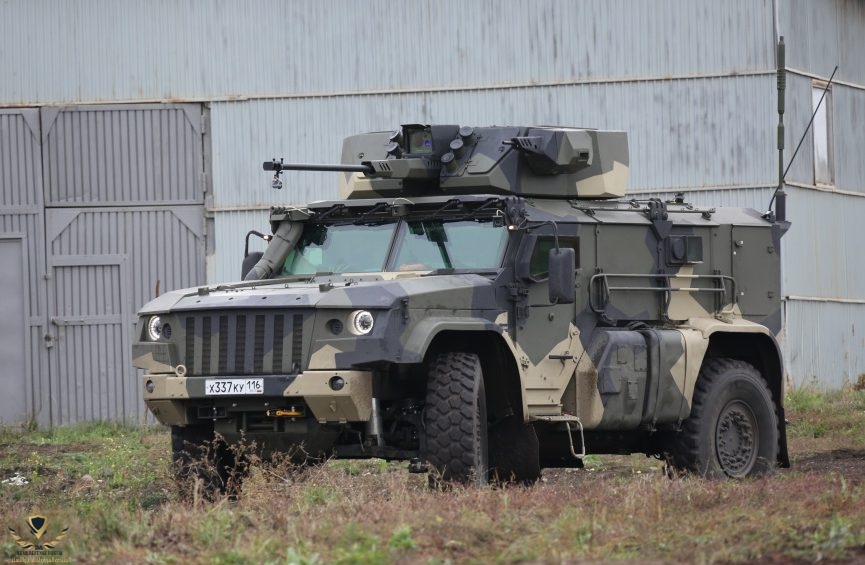

البرج القتالي 30mm 32V01 UNMANNED TURRET من مركز البحوث والتطوير OAO Central Research Institute BUREVESTNIK المملوك لمجمع UVZ

صمم البرج بدرجة الاولى لمدرعة الامراب Typhoon-VDV K-4386 الخاصة بالقوات المجوقلة الروسية VDV لكن يمكن تركيبه على مختلف المدرعات الروسية والغير الروسية لمختلف الاحجام و للقيام بالمهام التالية :


-الاشتباك الامن مع افراد العدو ليلا ونهار ومواجهة مدرعة العدو الخفيفة التصفيح والعربات الغير المصفحة
-الاستطلاع والتعرف على هوية الاهداف وتحديدها اضافة الى مراقبة محيط المعركة

خصائص ومميزات النظام :

- النظام مزود بشاشة عرض MFI متعددة المهام وكمبيوتر باليستي متكامل integrated ballistic computer مدمج مع نظام رقمي لتحكم بنيران digital fire control system ومنظومة موازنة الاستقرار ضمن محورين Tow Axis Stabilized
- البرج مزوج بكاميرا رؤية نهارية TV وقناة رؤية حرارية thermal imager ومحدد مدى ليزري Laser Range-finder

-البرج مزود بخاصة اطلاق الذخائر وتفجيرها عن بعد firing ammunitions with controlled remote detonation
- عند دمج البرج في المركبات القتالية المدرعة ، يعمل البرج كنظام تسليح رئيسي للمدرعة لكن يمكن دمجه بسهولة مع باقي منظومات المدرعة القتالية ومستشعراتها بواسطة وصلات نقل البايانات والفيديو CAN 2.0, RS485, Ethernet, HD-DSI
- البرج مزود بنظام تشخيص الاعطال والاخطاء مما يسهل اكتشاف الاعطال واصلاحها remote diagnosis and troubleshooting
- البرج مزود بمدفع رئيسي 2A42 عيار 30 مم ومدفع ثانوي 6P7K عيار 7.62 مم
- مدى حيازة الاهداف نهار يصل الى 6.5 كلم ويصل الى مدى 4 كلم ليلا في حين يبلغ مدى الاشتباك بالمدفع الرئيسي 30 مم الى 4 كلم ليلا ونهار
- مدى الاشتباك بالمدفع الثانوي عيار 7.62 مم ليلا ونهار تصل الى 1.5 كلم

- المدفع الرئيسي للبرج مزود ب 200 طلقة شديدة الانفجار HE و 100 طلقة خارقة للدروع Armour-Piercing Tracer
-المدفع الثانوي مزود ب 1000 طلقة

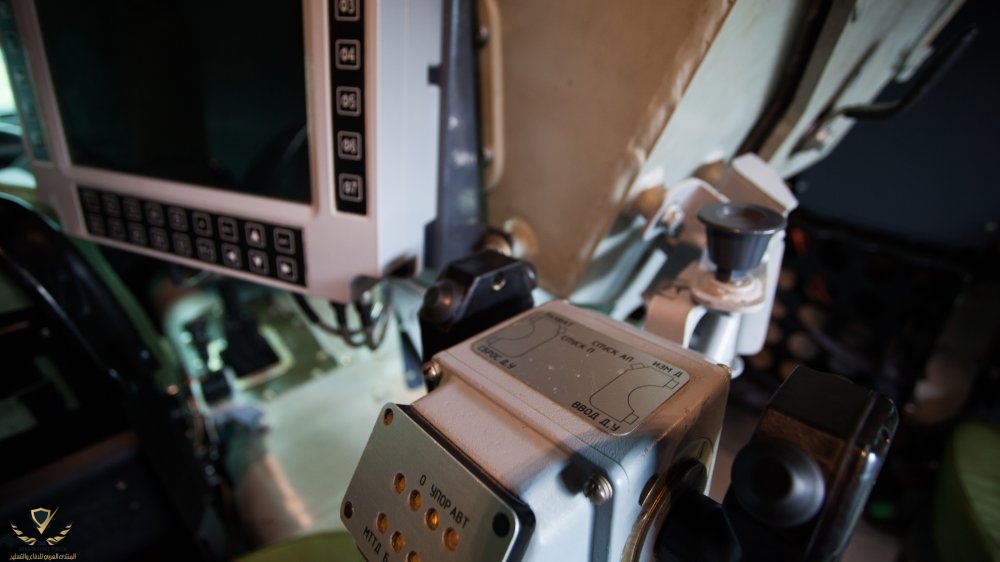

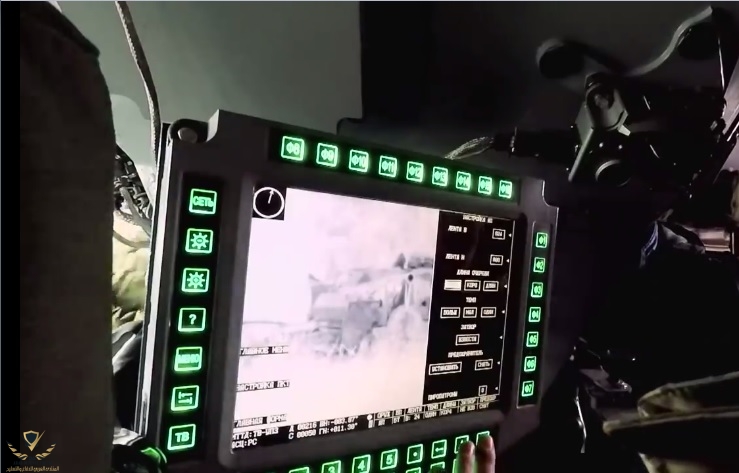

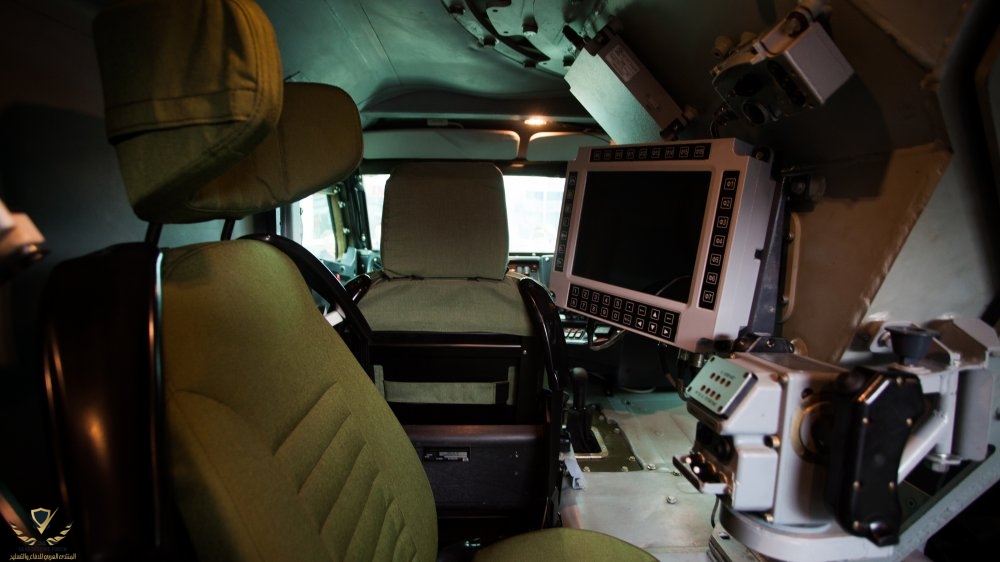

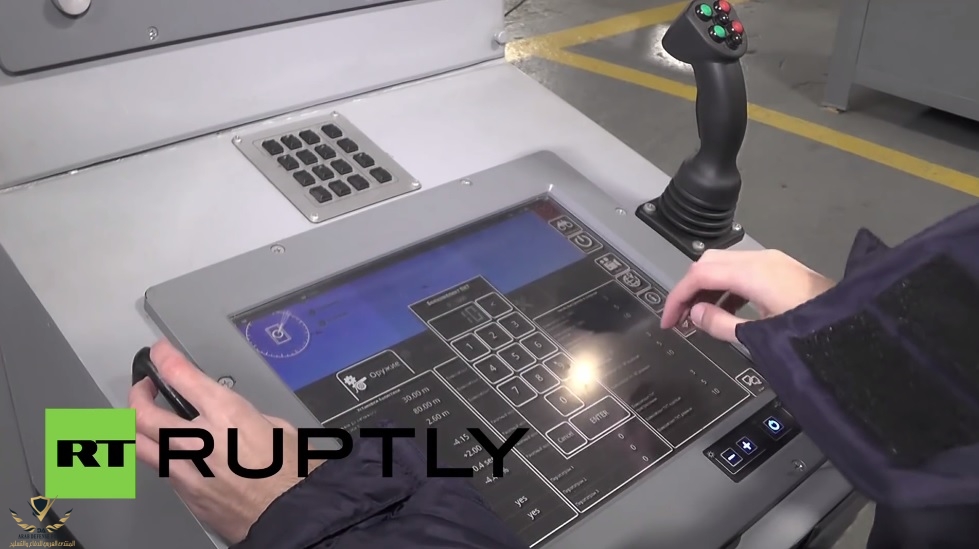

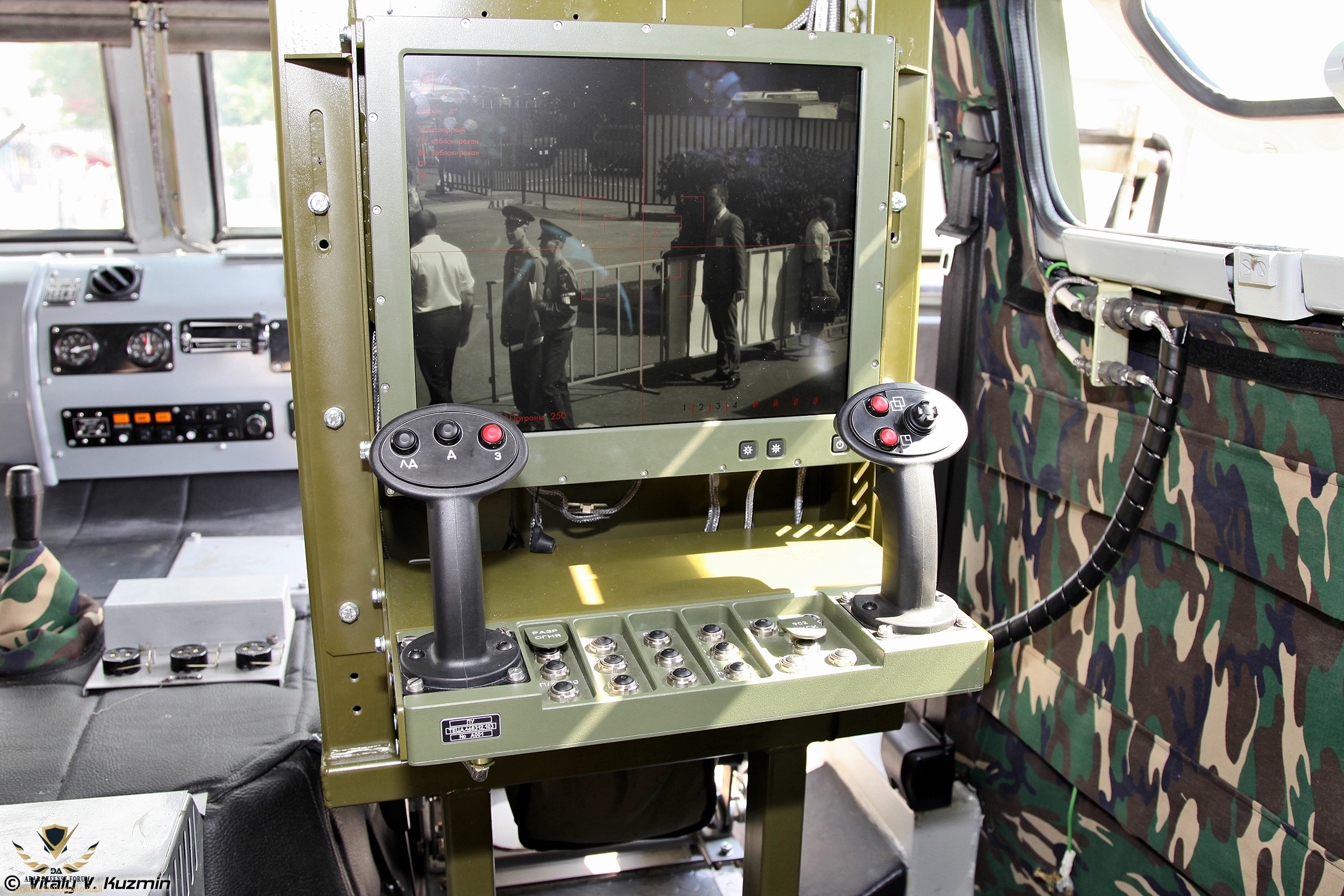

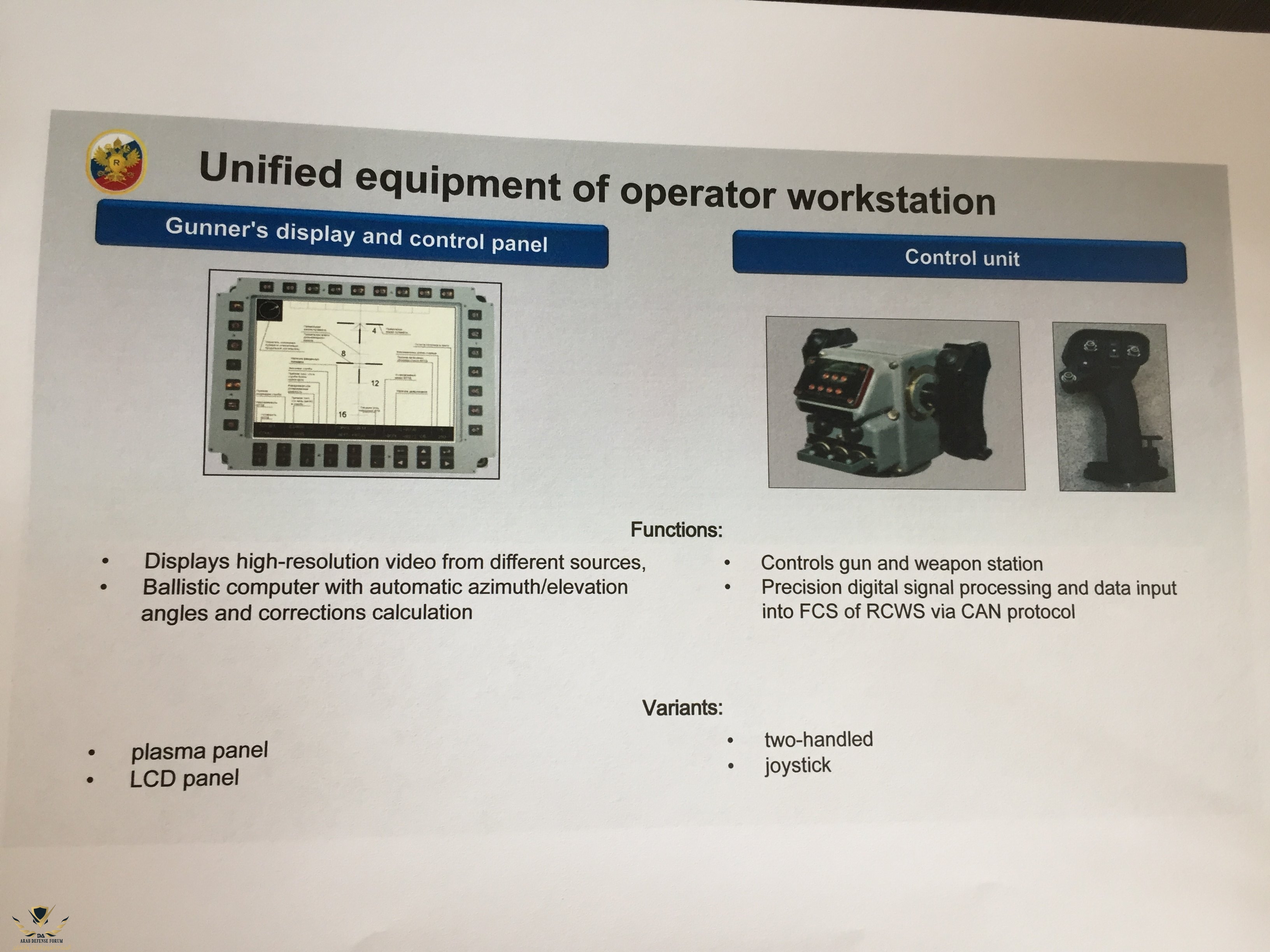

كونسول التحكم

Sans titresqs.jpg




المرفقات

  • Mm7fF6S-eQg.jpg
    64 KB · المشاهدات: 187
  • 15354423135783.jpg
    773.6 KB · المشاهدات: 182
  • 12.jpg
    54.4 KB · المشاهدات: 179
  • Mm7fF6S-eQg.jpg
    64 KB · المشاهدات: 181
  • Sans titresqs.jpg
    Sans titresqs.jpg
    83.5 KB · المشاهدات: 158
  • Tv8AlJ-cdds.jpg
    88.5 KB · المشاهدات: 173

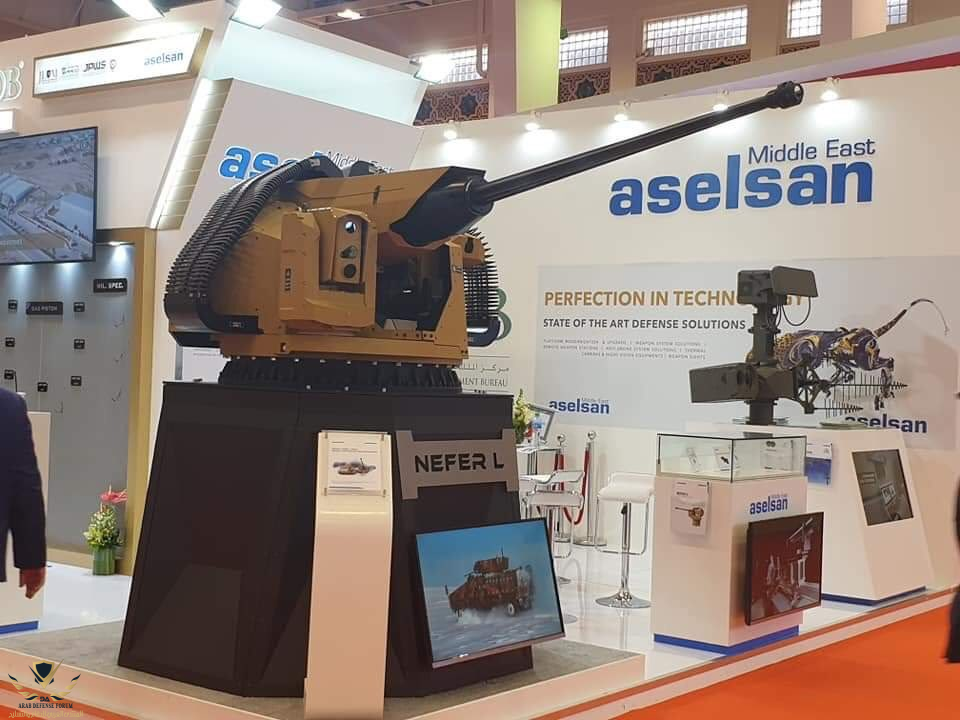

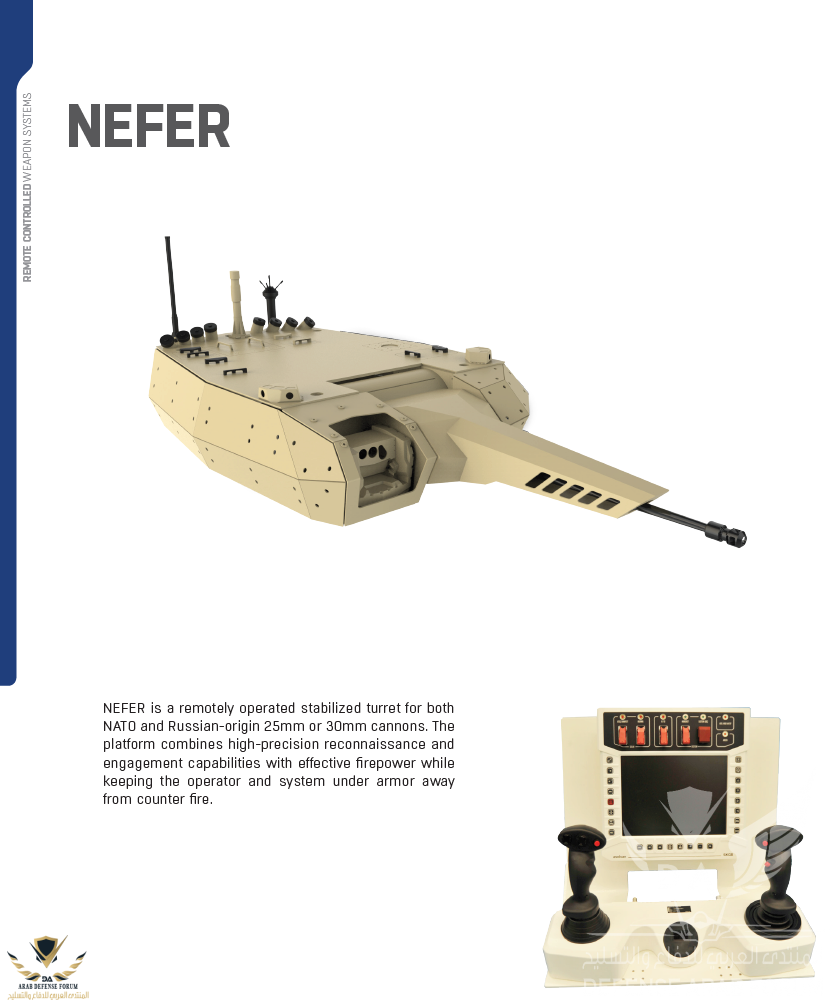

Aselsan الشرق الأوسط تعرض المنصة NEFER-L عيار 30/25 ملم


Russia- Iranian military officials inspect Russian defence capabilities in Sevastopol.mp4_0000...jpg

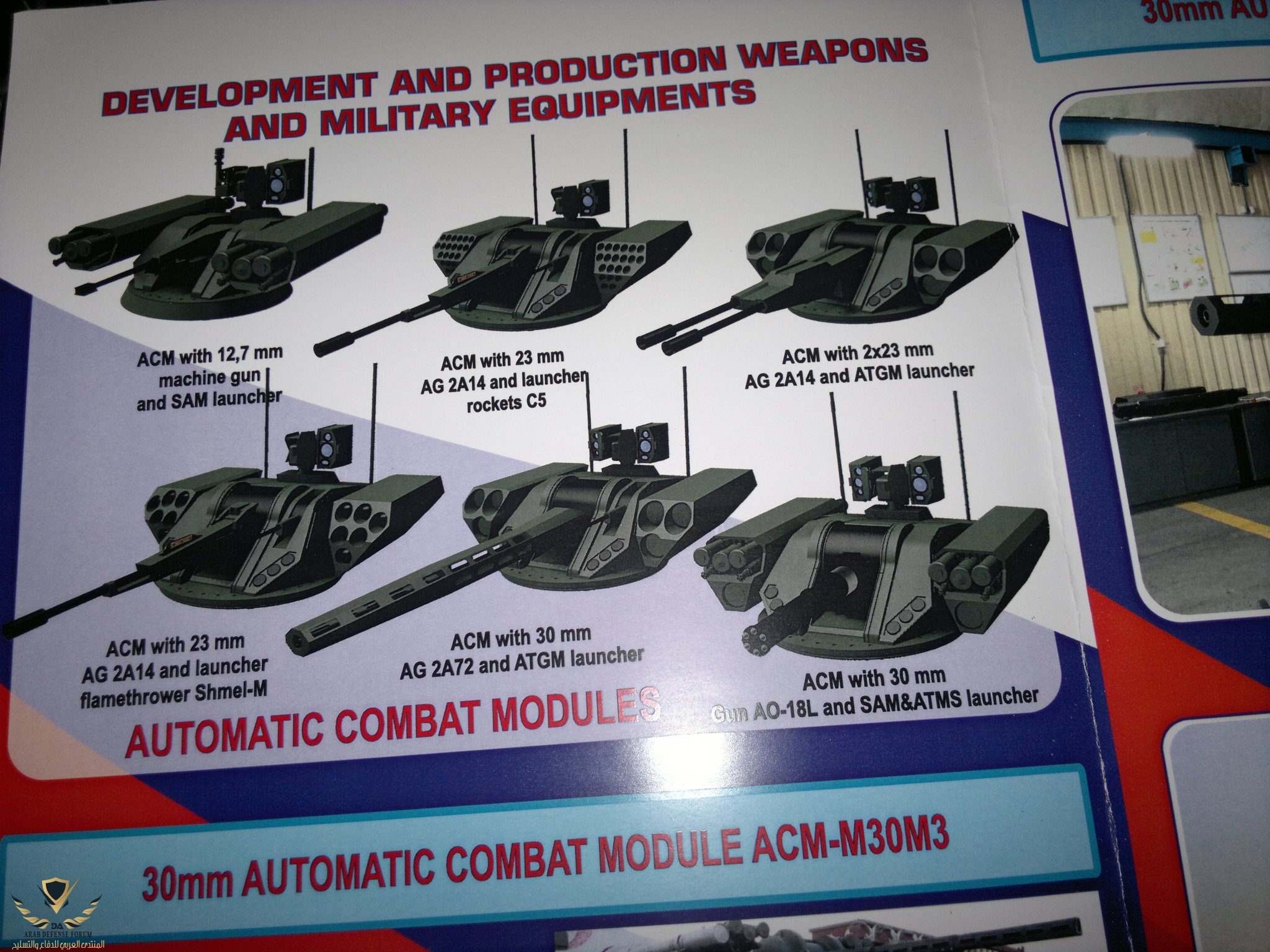

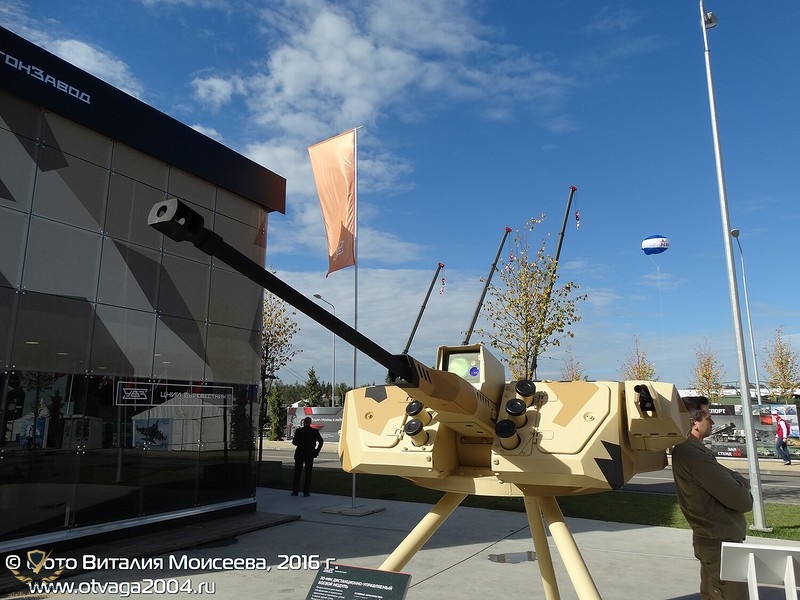

في الوقت الحالي ، يتم تطوير عدد كبير من المنصات القتالية المتحكم فيها عن بعد لأغراض مختلفة في روسيا ، والتي يُقترح استخدامها في مركبات معينة. واحدة من المنصات الأكثر إثارة للاهتمام في هذا المجال هو نظام ABM-BSM 30 "modular turrets " ويزعم أن الوحدة من هذا النوع يمكن تركيبها على معدات مختلفة للقوات البرية الى البحرية ، كما أنها قادرة على حمل أنواع مختلفة من الأسلحة..

تم تطوير مشروع الوحدة القتالية العالمية universal combat module،التي تميزت بمرونة الاستخدام والقدرة على تثبيت أسلحة مختلفة ، من قبل المركز Impuls-2 scientific and technical center (Sevastopol) ... بدأ منتج ABM-BSM 30 " في عام 2014. استغرق الأمر حوالي عامين لاستكمال أعمال التصميم وبناء معدات النموذج الأولي. قبل استكمال التطوير النهائي وبداء مرحلة الانتاج التسلسلي ...

كان من المفترض أن تحمل الوحدة القتالية ABM-BSM 30 " فقط أسلحة المدفع رشاش 30 مم. بعد ذلك ، قرر مجمع الأسلحة تعزيز المنظومة بالصواريخ الموجهة. في شكلها الحالي ، تحتوي الوحدة القتالية على أسلحة رشاش وصواريخ موجهة وغير موجهة. من المفترض أن مثل هذا التركيب من الأسلحة يسمح بحل مجموعة واسعة من المهام ، ويهاجم بشكل فعال أهداف من مختلف الفئات والأنواع.

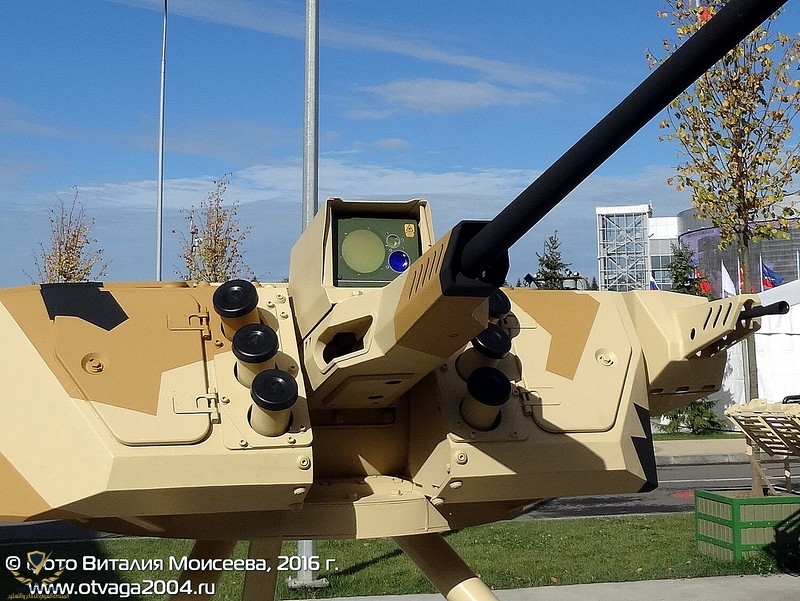

تقع جميع العناصر الرئيسية للوحدة القتالية داخل البدن وبرج مدرع. الأول له شكل معقد نسبيًا ومصمم لتركيب الأسلحة ، في حين أن الثاني مصنوع على شكل أسطوانة مع مجموعة من البوابات ويقع داخل هيكل المنصة الأساسية. يحتوي المجمع أيضًا على وحدة تحكم عن بعد من المشغل ، مزودة بشاشة تعمل باللمس ومجموعة من الأجهزة الضرورية الأخرى.

يتم تجهيز وحدة ABM-BSM 30 بالعديد من البنادق الأوتوماتيكية عيار 30 ملم من الإنتاج المحلي. على وجه الخصوص ،مع إمكانية استخدام المدافع المضادة للطائرات بستة أسطوانات. تم تجهيز العينات الحالية من وحدة ABM-BSM 30 بالبنادق الآلية 2А72. ومن أجل تجنب التأثير السلبي على السبطانة ، تم تجهيز السبطانة بغطاء واقي ذو شكل مميز.و من أجل تحسين تبريدها ، تم تصميم الغلاف بثقوب على امتداد طول الغلاف..

على يسار المدفع الرئيسي يوجد في الهيكل الأمامي للبدن فتحة رأسية مخصصة لمدفع رشاش محوري . كسلاح إضافي ، يحمل المنتج ABM-BSM 30 مدفع رشاش PKTM من عيار 7،62 ملم. وتتم عملية توجيه المدفع الرئيسي والثانوي باستخدام مجموعة مشتركة من محركات الأقراص يوفر نظام موازنة الاستقرار المحوري عملية عكس الأسلحة بسرعات تصل إلى 110 درجة في الثانية الواحدة بزواية ارتفاع تتراوح من -12 درجة إلى +80 درجة..

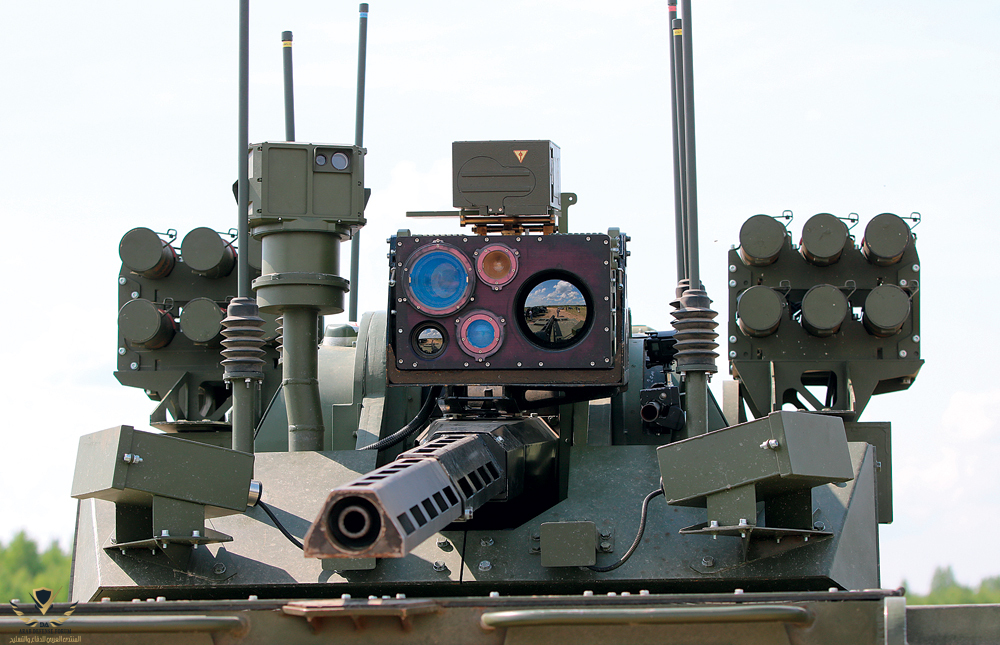

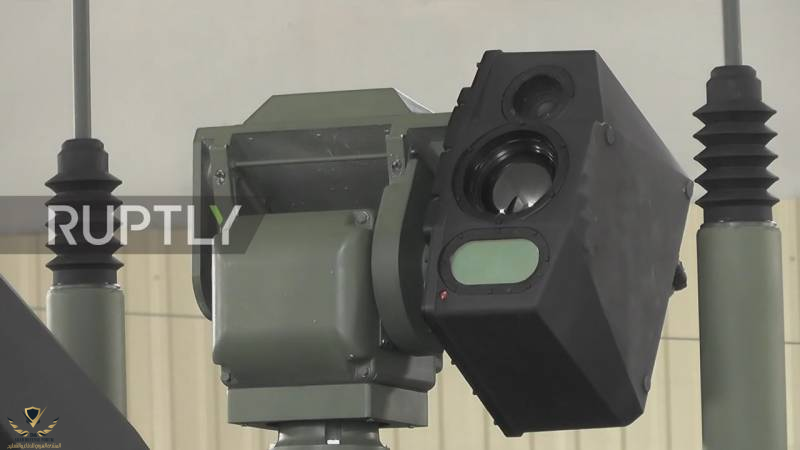

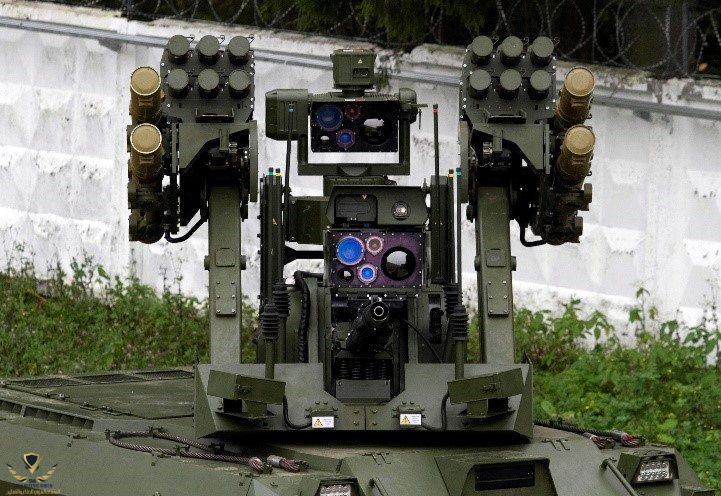

يوجد على سطح الوحدة القتالية مجموعة من المعدات الإلكترو-بصرية التي تحمل التعين optoelectronics automated controle system Sentinel M المستخدمة للبحث عن الأهداف وادارة النيران . على عمود دوار ذو ارتفاع صغير ، يتم إرفاق جهاز على شكل حرف U تركب عليه المنظومة البصرية ومستشعرات المنصة .و وفقًا للمتطلبات الحديثة لمثل هذه المعدات ، تحتوي الوحدة القتالية على كاميرا نهارية ، وقناة تصوير حراري ، ومحدد مدى ليزر. يتم عرض الصورة من الوسائط البصرية وباقي المستشعرات على وحدة تحكم المشغل.

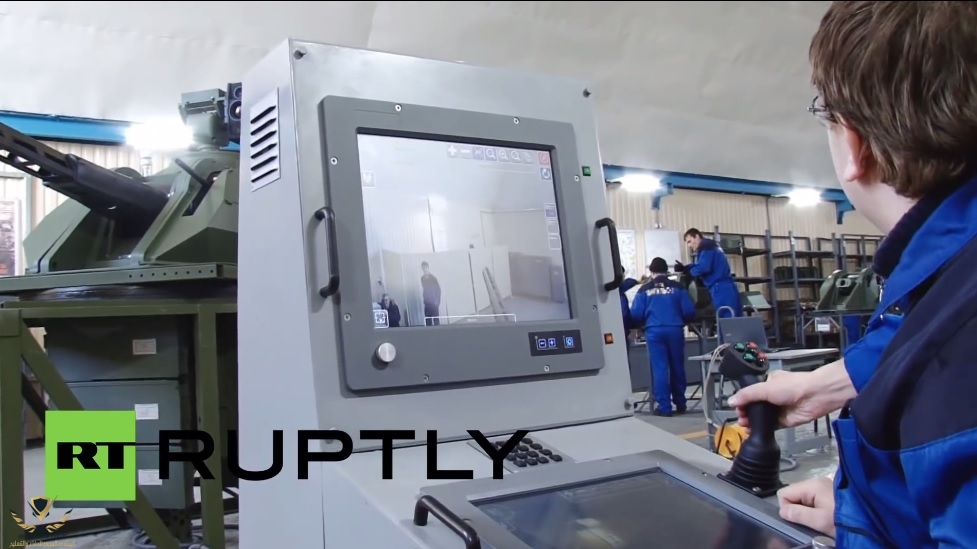

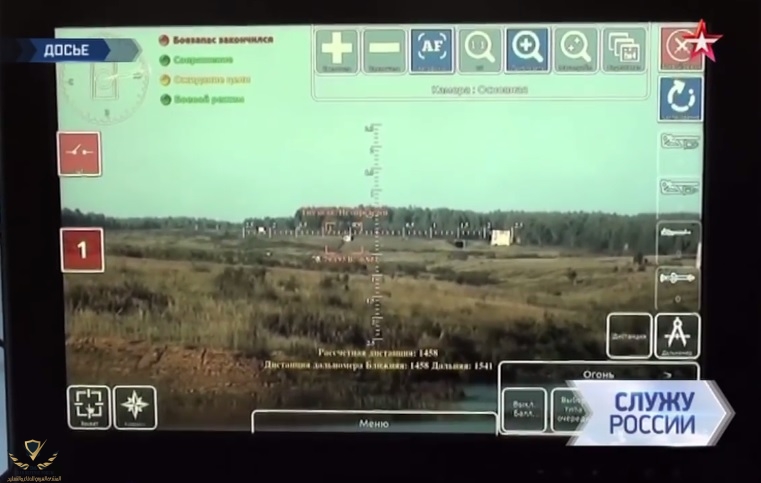

يوفر مشروع "ABM-BSM 30" استخدام نظام رقمي حديث لادارة النيران modern digital fire control system. كجزء من هذا الأخير هناك خاصية تتبع الهدف التلقائي ، والكمبيوتر الباليستي وعدد من العناصر الأخرى. يتم التحكم في المجمع بمساعدة وحدة تحكم تحتوي على جميع الأدوات اللازمة لعرض المعلومات ومراقبة تشغيل الأنظمة. باستخدام المعدات المتاحة ، يمكن لمشغل الوحدة القتالية مراقبة التضاريس وإجراء كشف الهدف في أي وقت من اليوم. كما يوفر استهدافًا سريعًا بالأسلحة للهدف وتتبعه تلقائيًا مع الحفاظ على عملية مراقبة المحيط والتقاط الاهداف الاخرى ،
Sans titreDSDS.jpg
Sans titreSDSD.jpg

Sans titreDSDSDSD.jpg

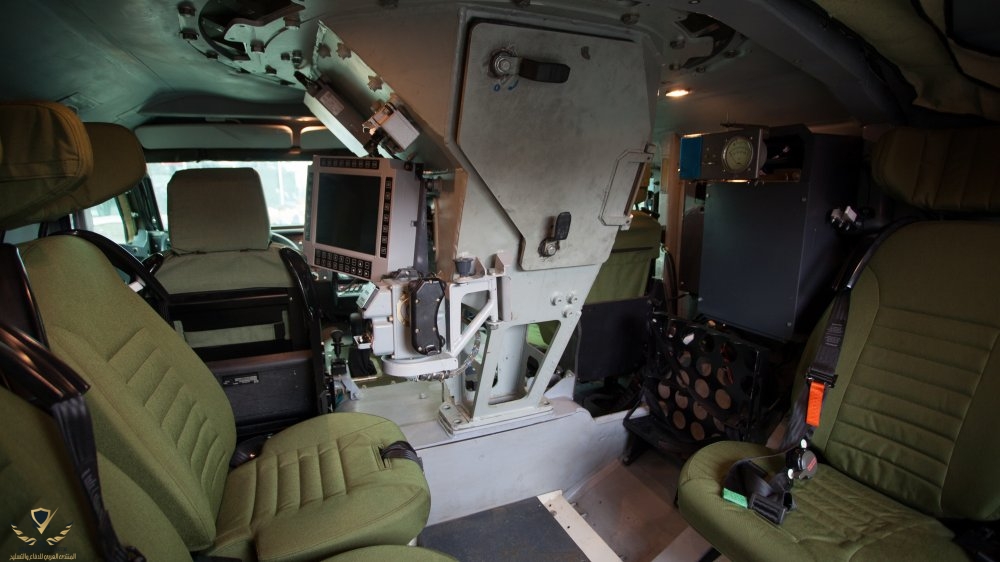

يوفر مشروع ABM-BSM 30 عدة خيارات للتحكم في الوحدة القتالية. في معظم الحالات ، يجب ممارسة السيطرة على عمل الأسلحة وضوابطها من وحدة التحكم المثبتة على مركبة القتال بغض النظر عن حركات أو حركة المركبة المدرعة نفسها. بقرار من المشغل ، يمكن للوحدة القتالية مهاجمة هدف باستخدام أي من الأسلحة المتاحة.. من الممكن أيضًا استخدام جهاز التحكم عن بُعد عند استخدام نظام التحكم التحكم الآلي عن بعد Strazh-M ، يمكن إبعاد المشغل عن الوحدة ABM-BSM 30 لمسافة 50 كم من بعضهما البعض. تسمح معدات التحكم بالتشغيل المتزامن للمشغل الواحد من السيطرة على أربع مركبات قتالية.



ميزة هامة من وحدة القتال "ABM-BSM 30" هي الحجم والوزن صغيرة نسبيا. كتلة النظام بدون ذخيرة حوالي 1 طن. نتيجة لهذا ، يمكن تركيب الوحدة على منصات مختلفة ، اعتمادًا على رغبات العميل. في الوقت نفسه ، على الرغم من نوع الهيكل الذي يطلبه الزبون ، يتم المحافظة على جميع الميزات والخصائص التي توفرها المنظومة . ومع هذا يتيح الاختيار المناسب نسبيًا للهيكل الأساسي التي تركب عليه المنظومة ، حل مجموعة متنوعة من المهام القتالية.

بناءً على متطلبات العميل والاستخدام المقصود للمعدات ، قد تخضع الوحدة القتالية ABM-BSM 30 لبعض التغييرات. لذلك ، يمكن أن لايكون المدفع 2А72 السلاح الرئيسي للوحدة القتالية ، ولكن أيضا أنظمة أخرى مماثلة من الأنواع الموجودة. لزيادة القوة النارية وحل المشكلات التي يتعذر الوصول إليها من المدافع الرشاشة ، يمكن استخدام كل من الصواريخ المضادة للدبابات والصواريخ الغير الموجهة وأنظمة الدفاع الجوي المحمولة كما يمكن تجهيز الوحدة القتالية بطيف واسع من اجهزة الرؤية والاستشعار ..




ومع هذا وبغض النظر عن نوع الإصدار ونوع التسليح ، فإن وحدة القتال ABM-BSM 30 لديها عدد من الميزات وقدرات القتال. نظرًا لإمكانية استخدام المدفعية والأسلحة الرشاشة والأسلحة الصاروخية ، فإن وحدة ABM-BSM 30هي نظام عالمي قادر على القتال ضد أهداف مختلفة. إن تصميم أنظمة التوجيه ، والذي يجعل من الممكن رفع السلاح الى زوايا عالية ، وكذلك سرعة الدوران العالية للبرج و منظومة الاستقرار ونظم التحكم الرقية بادارة النيران وتتبع الاهدف ، يجعل من السهل مكافحة معدات العدو المختلفة ، بداء من المشاة مرورا الى المدرعات والدبابات بما في ذلك الطائرات ...

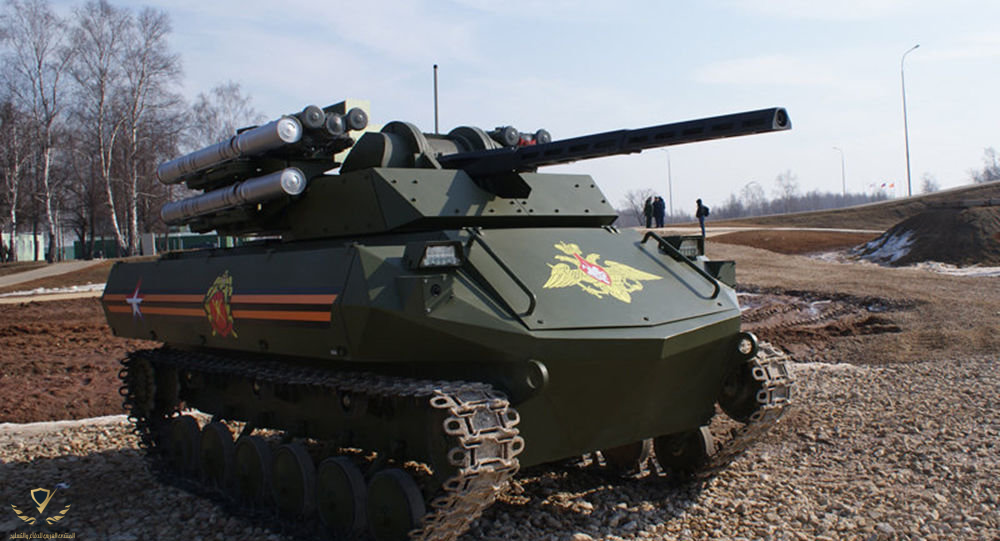

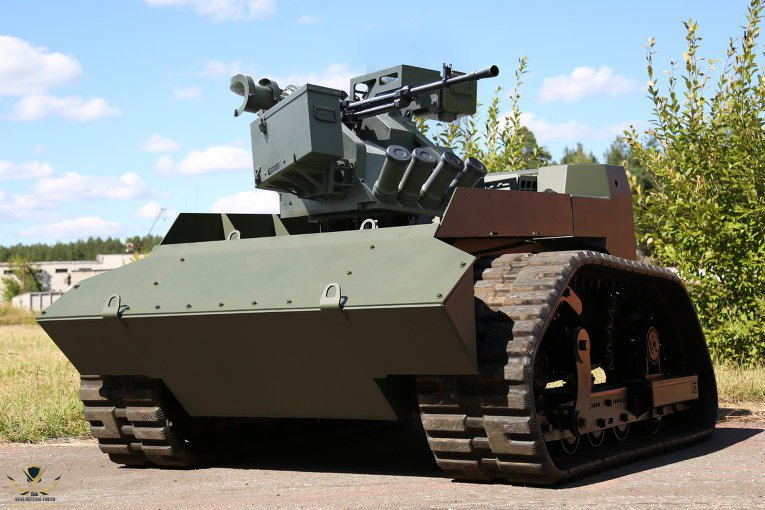

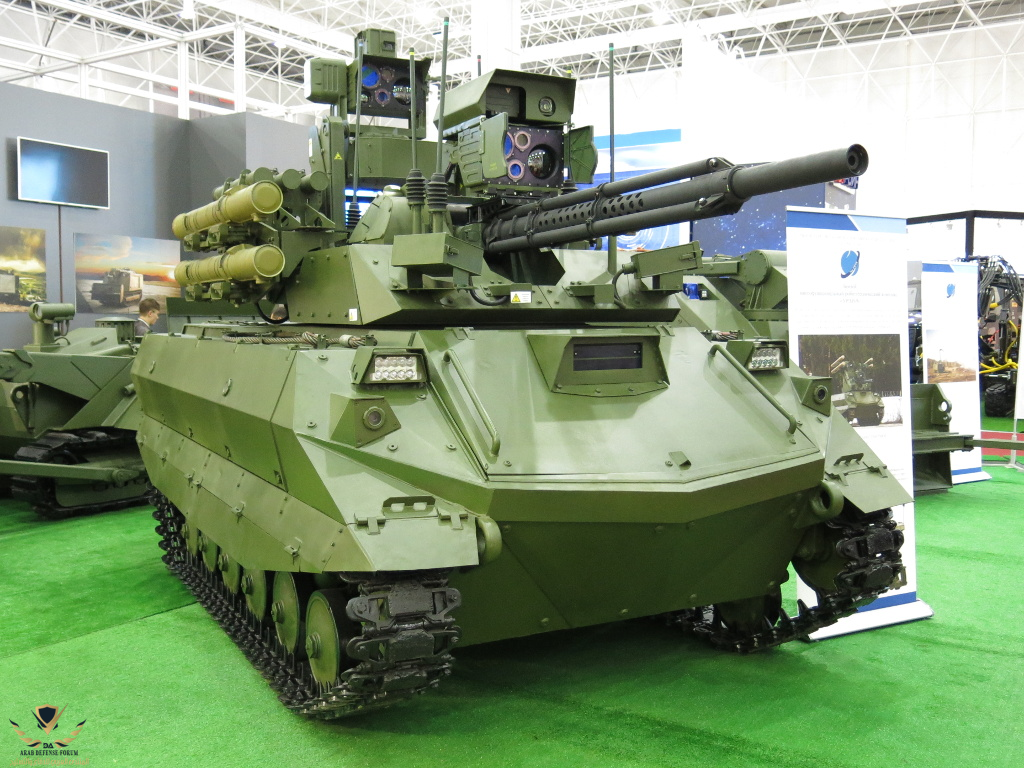

حتى الآن ، تمكنت وحدة القتال ABM-BSM 30 من أن تصبح عنصرا رئيسيا في العديد من المجمعات القتالية المتخصصة. في معرض Army-2016 ، أظهرت وزارة الدفاع الروسية رسميا و لأول مرة نموذجها للمجمع الروبوتي URAN 9 استندت العينة المقدمة على هيكل مركبة القتال القتالية Uran 9 والمزودة بالمنصة القتالية ABM-BSM 30 . خلال المراجعة واختبارات العمليات القتالية الحقيقية في سوريا ، تلقت المركبة الروبوتية Uran 9 عددًا من الأجهزة ونظم التسليح الجديدة التي تما تركيبها على الوحدة القتالية ABM-BSM 30 ...

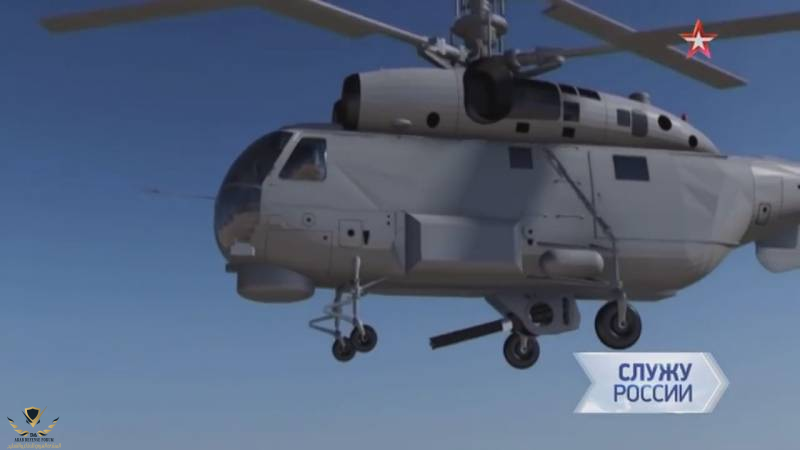

وفقًا لآخر التقارير ، يعمل اختصاصيو STC "Impulse-2" في الوقت الحالي على إنشاء نسخة جديدة من الوحدة القتالية المعدة للاستخدام على الطائرات. في هذه الحالة ، يجب تعليق البرج بمدفع أوتوماتيكي أسفل مروحية Ka-27 الحالية ، مما سيزيد من قدراته القتالية في حل المهام القتالية المختلفة. على الرغم من كل مميزاته ، لم يصل هذا المشروع بعد إلى تجميع منتج تجريبي واختباره في الموقع.

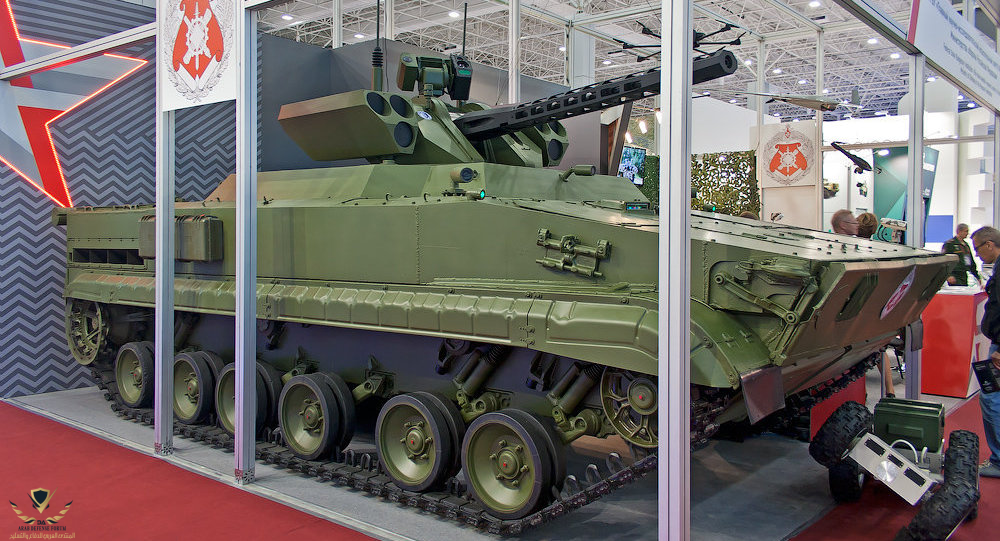

لكن بمساعدة شركة Sevastopol STC "Impulse-2" في السنوات الأخيرة ، تم إنشاء عينة مثيرة للاهتمام من المعدات الخاصة للمعدات العسكرية من مختلف الأصناف والأنواع الماهولة والغير الماهولة . يُقترح استخدام وحدة قتالية عالمية مزودة بمدفع رشاش وصواريخ تسليح مناسبة للتركيب على حاملات مختلفة. تحظى هذه الوحدات باهتمام كبير في سياق التطوير الإضافي للمعدات العسكرية خصوصا في ما يتعلق ببرامج المركبات القتالية الغير الماهولة UCGV ، بفضل نظام ABM-BSM 30 تمكن الاخصائيون بالفعل من تطوير التطبيقات والوصول إلى اختبارات المركبات القتالية الغير الماهولة. يستمر تطوير مشاريع المركبات الغير الماهولة في روسيا استنادا الى الحلول التي توفرها عملية دمج الوحدة القتالية ABM-BSM 30 على هذه المركبات ، مما أدى في المستقبل المنظور إلى ظهور أنواع جديدة من المعدات مع وحدات ABM-BSM 30. كمشروع المدرعة القتالية الغير الماهولة bmp-3 vikhr ، و نتيجة لذالك فان العديد من المشاريع المستمرة والمستقبلية ستقوم على اساس اعتماد الوحدة النمطية للمنصة ABM-BSM 30 سواء للبرامج الماهولة او الغير ماهولة على حد سواء




التعديل الأخير:

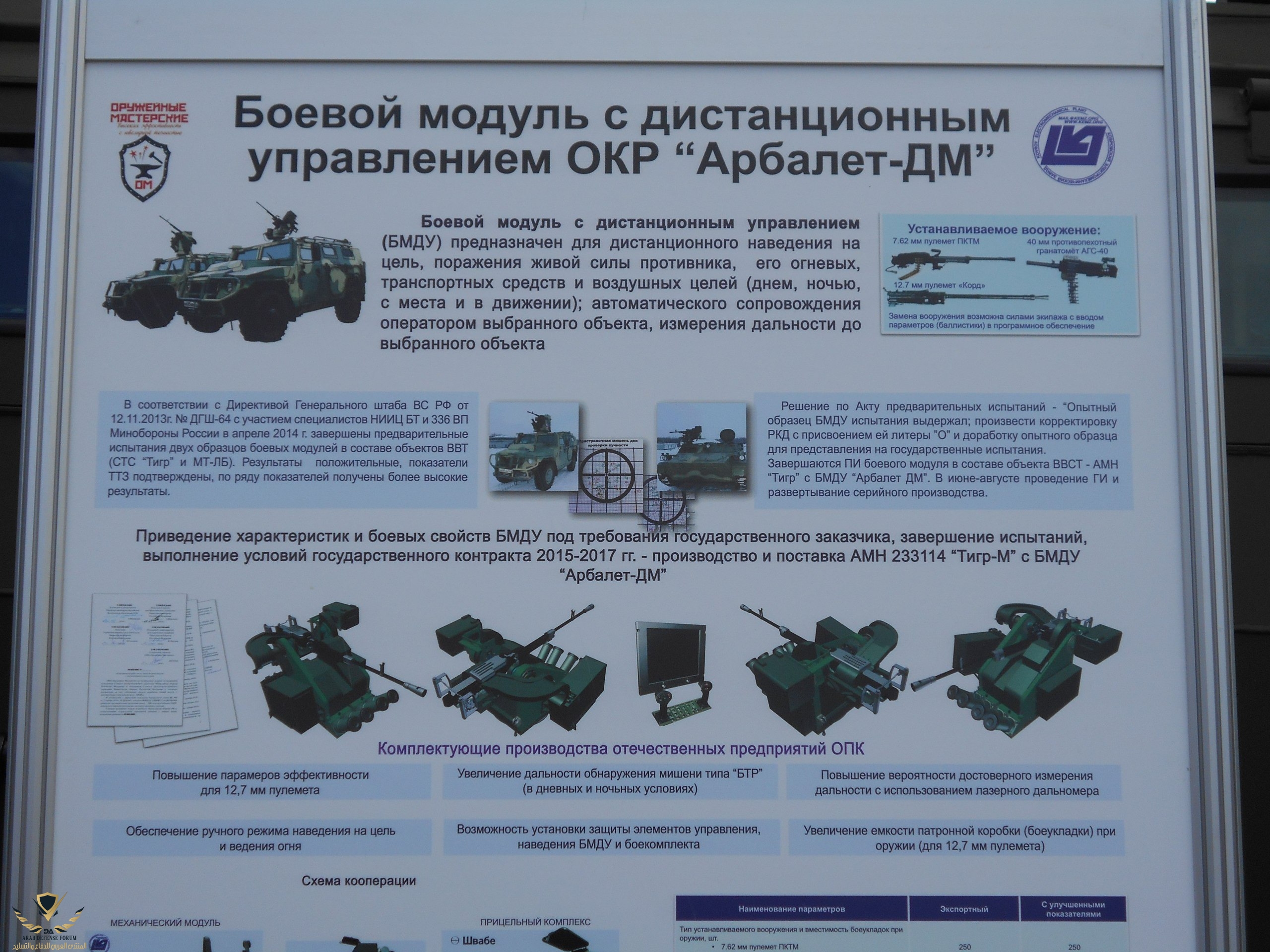

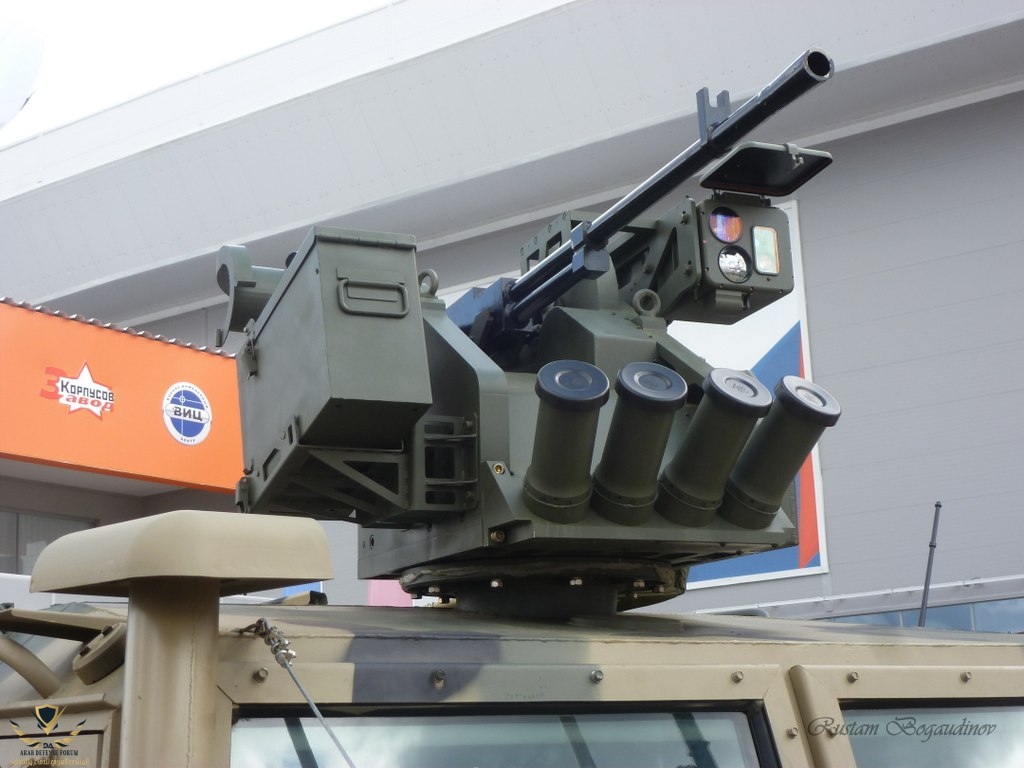

منصة السلاح المتحكم فيها عن بعد Arbalet-DM هي منصة سلاح مسيرة عن بعد تما تطويرها من طرف الشركة الخاصة Oruzhejnye Masterskie بتعاون مع مصنع Kovrov electromechanical plant للصناعات الكهروميكانكية....

يبلغ إجمالي وزن Arbalet-DM حوالي 250 كجم. التسلح الرئيسي عبارة عن مدفع رشاش 6P49 عيار 12.7 ملم ، والذي يبلغ معدل إطلاقه للنار 600 طلقة في الدقيقة. نطاق رؤية ضد الأهداف يصل الى - 2000 متر في النهار و 1500 متر في الليل مع مخزن ذخيرة مزود باكثر من 450 طلقة. بالإضافة إلى ذلك ، ولزيادة وتعزيز مستوى الأمان للمدرعة الحاملة لمنصة Arbalet-DM تما تركيب 4 قاذفات قنابل دخانية...يمكن ان يتم تغيير السلاح الرئيسي عيار 12.7 مم بعيار اخر هو رشاش PKTM عيار 7.62 مم او تزويدها بقاذف القنابل ARGS -40 وللمنصة عدة نسخ تختلف من حيث التصميم ...




يشتمل نظام التحكم في النيران على نظام رؤية للمدفعي PC-SU IPTSYU.201219.026 مزود بكاميرا تلفزيون لرؤية المنخفضة المستوى LLLTV وقناة حرارية IR تمنح كشف وتحديد الاهداف في مجال رؤية ضيق - لا يقل عن 2500 متر. تحتوي المنصة ايضا على جهاز قياس مسافة بالليزر LRF بمدى 100-3000 متر.

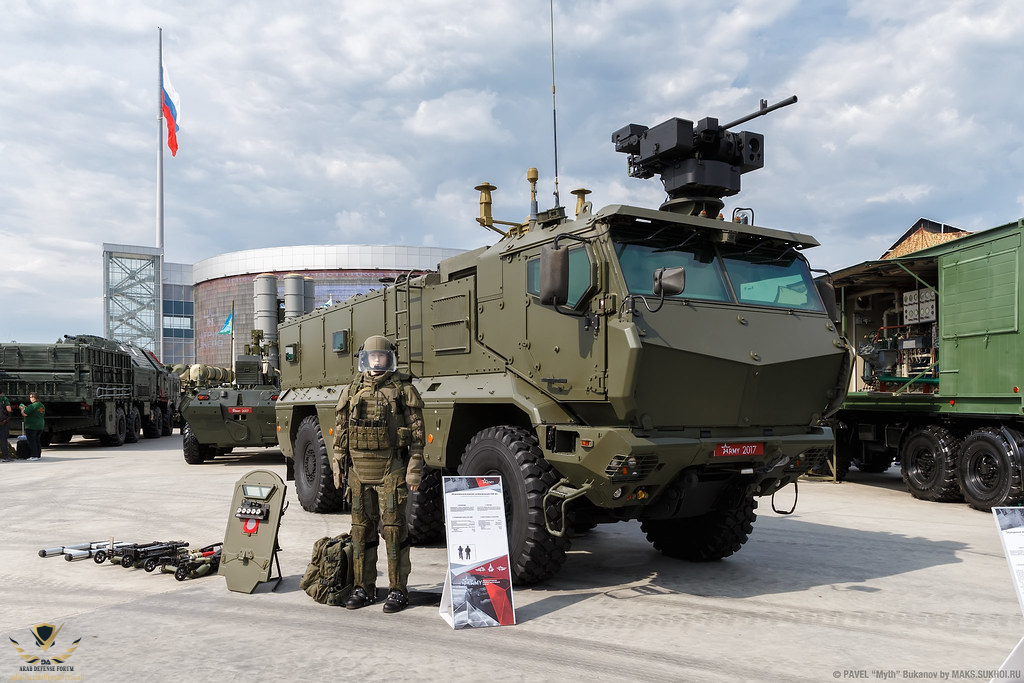

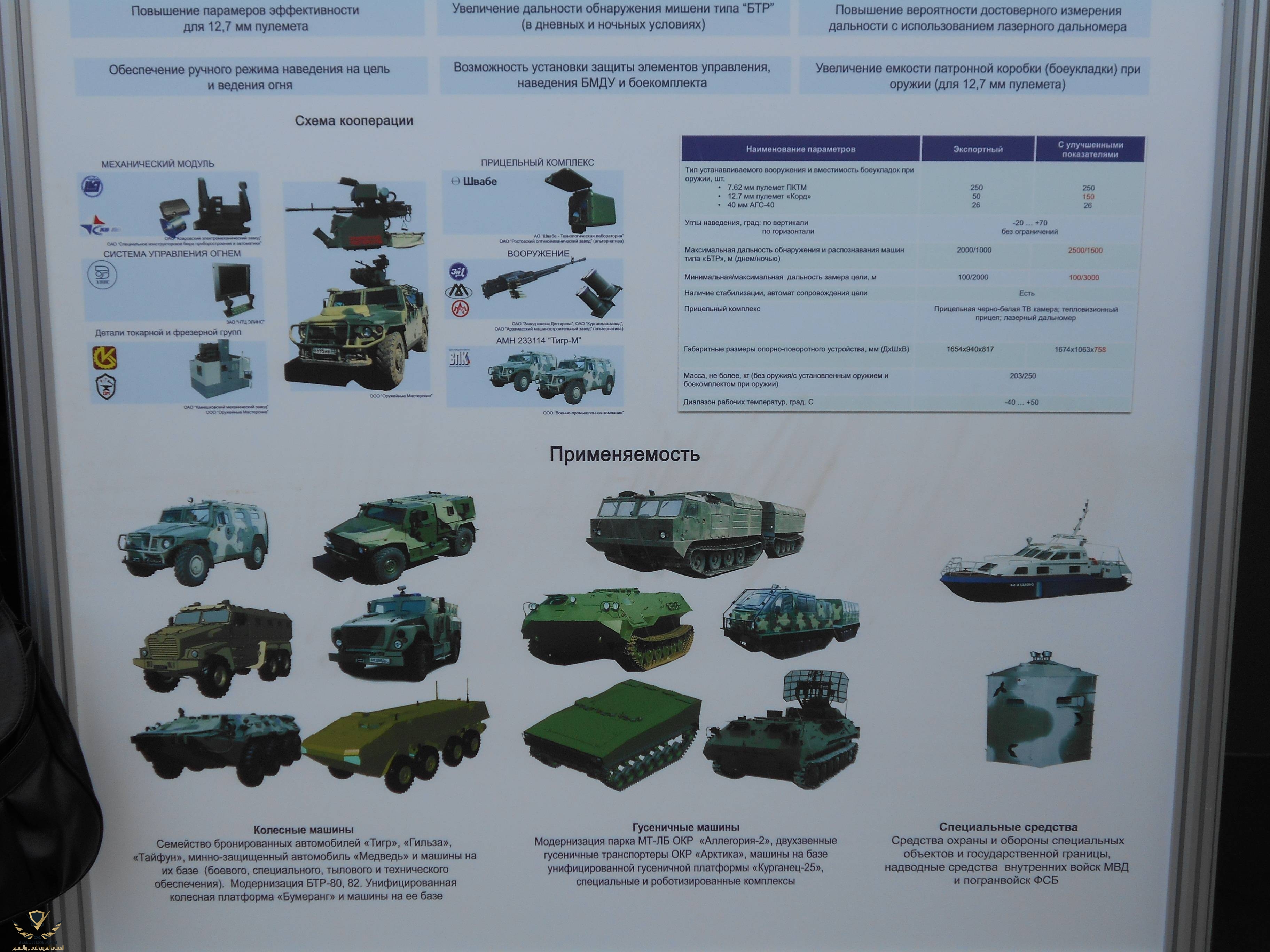

العربة مصممة لتركيبها على مختلف انواع المدرعات والمركبات المصفحة لمختلف الاصناف والاحجام , لكن الى غاية الان تعتبر قوات االهندسة العسكرية القتالية الروسية assault engineers الزبون الاول لهذا النوع من المنصات القتالية المسيرة عن بعد حيث تما تركيبها على عرباتهم المدرعة التالية :

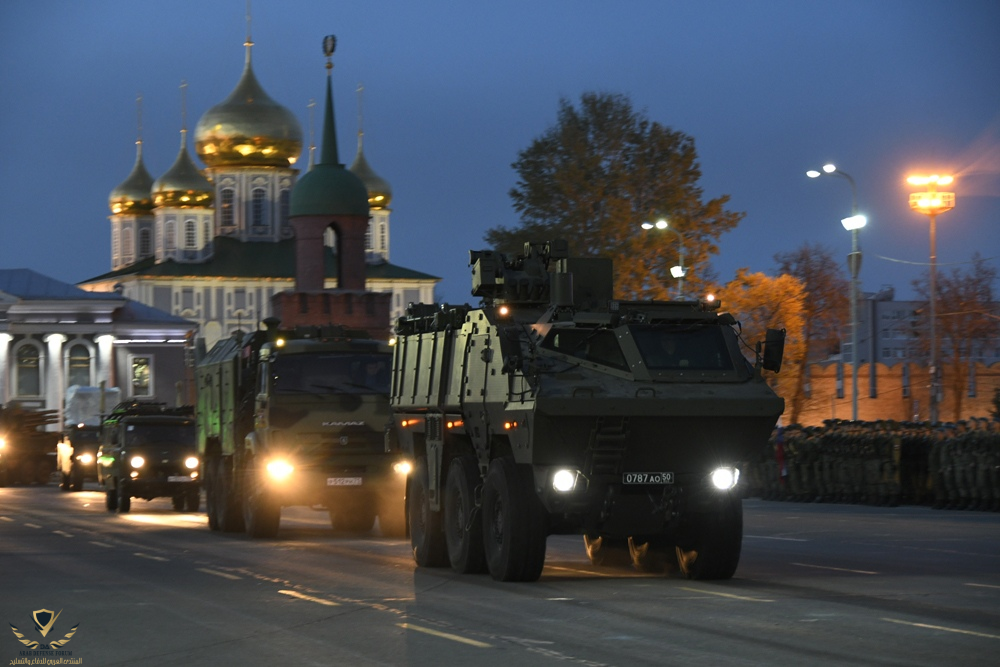

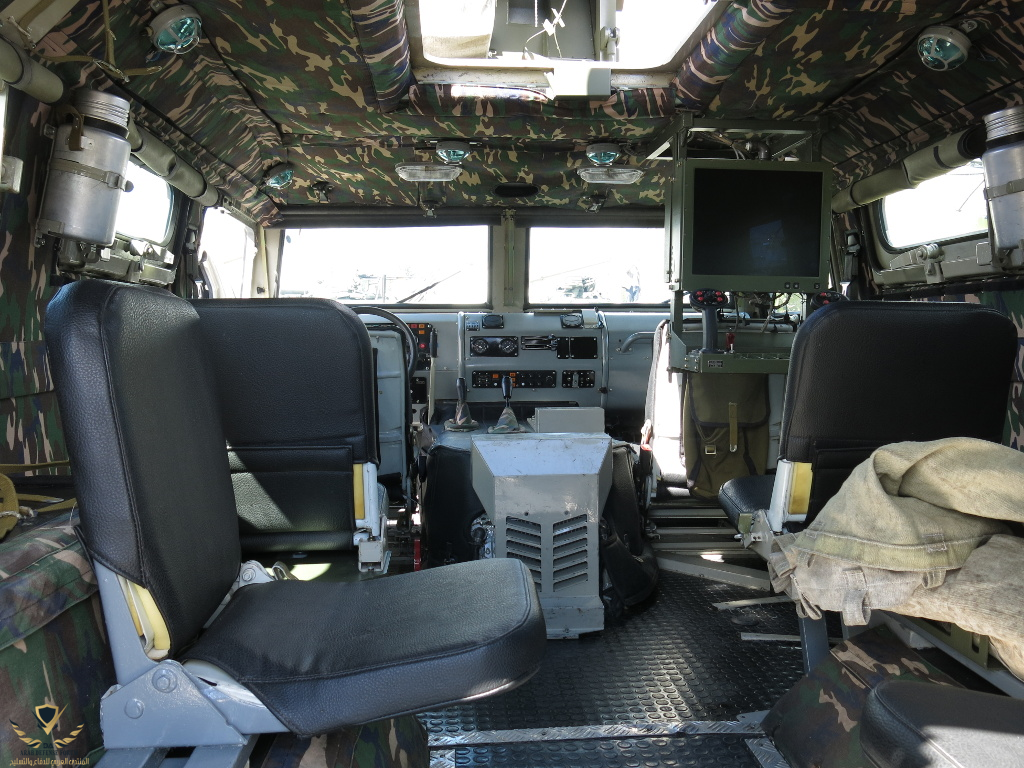

KamAZ-63968 Typhoon-K



الروبوت القتالي ANT-1000R




وحدة الحرب البيولجية والكمياوية والنووية NBC المدرعة РХМ-9 المبنية على اساس الامراب KamAZ-63969

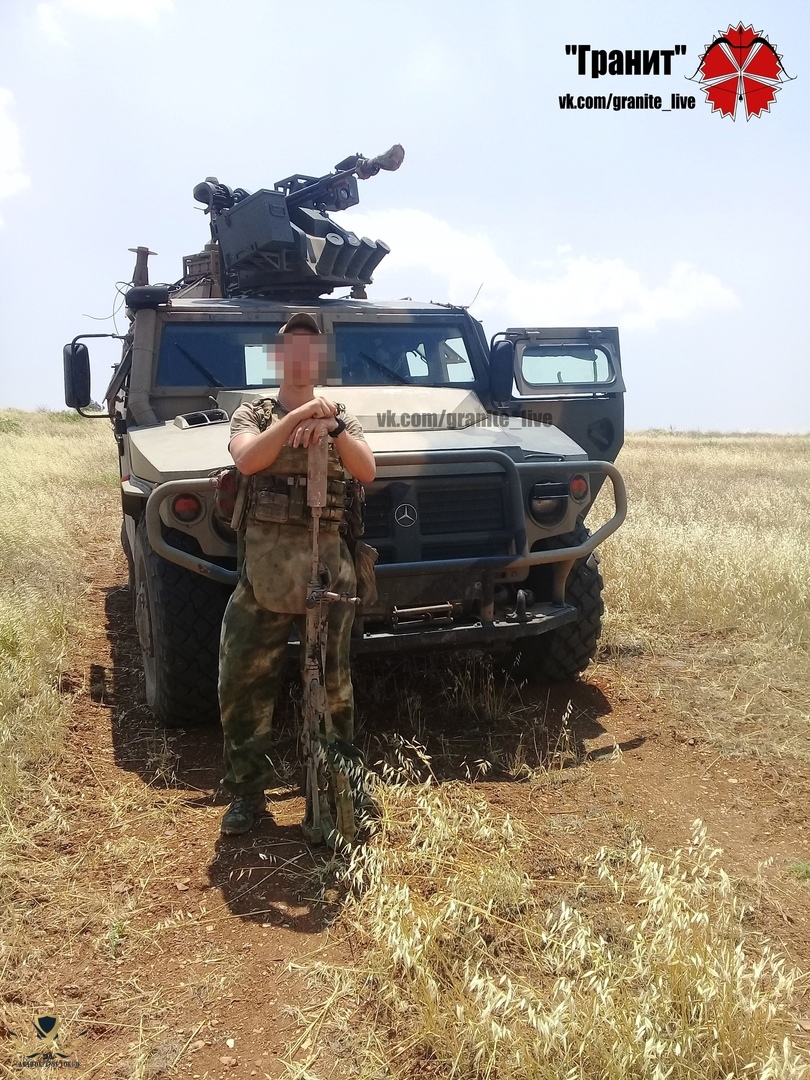

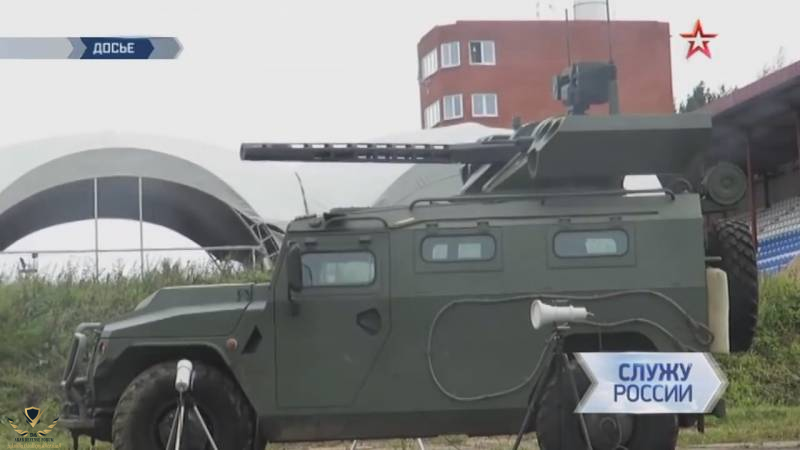

كما تعتبر العربة المدرعة TIGER M المنصة الاساسية الحاملة لهذه المنظومة


منصة مُحدثة

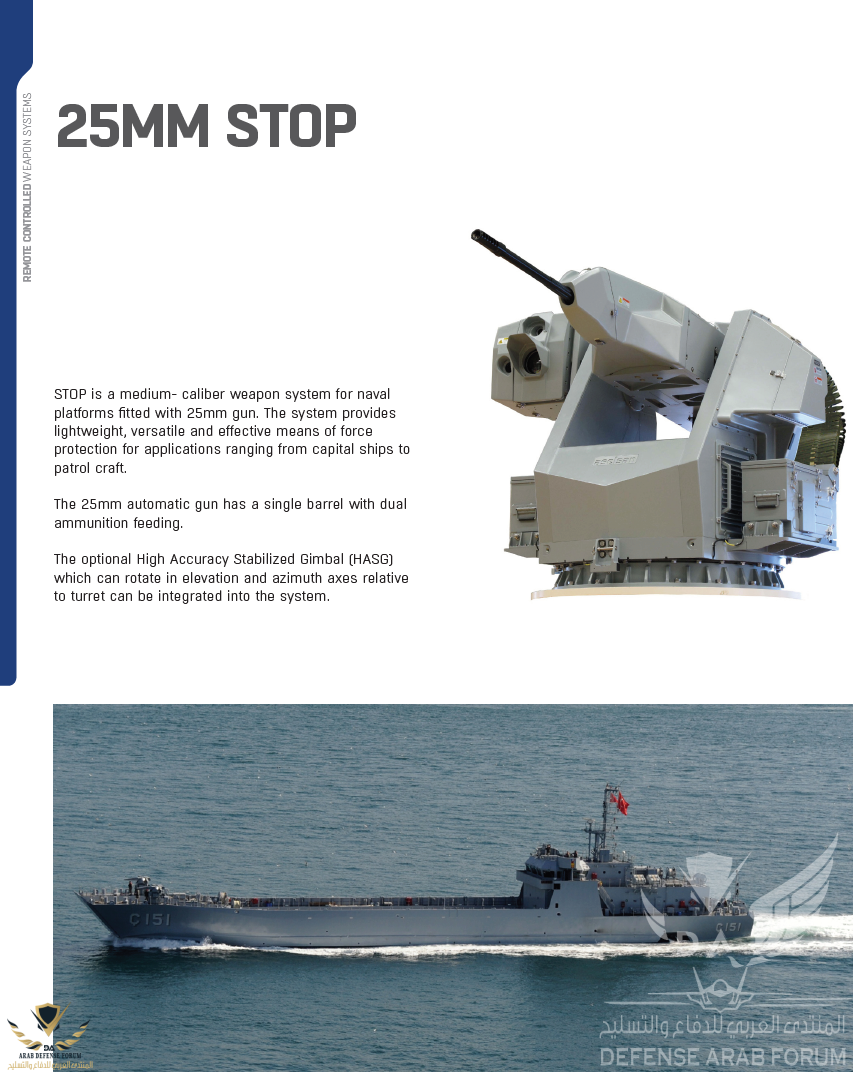

Aselsan STOP 25mm

The system is equipped with
- precision stabilized routers,
- increased ammunition capacity, etc. for E/O units.

ستدخل الخدمة على قطع بحرية
- TCG Anatolia
- New SAT boats

بالإضافة لعقد تصدير لخمس دول




المنصة الحديثة على اليسار مقارنة بالقديمة

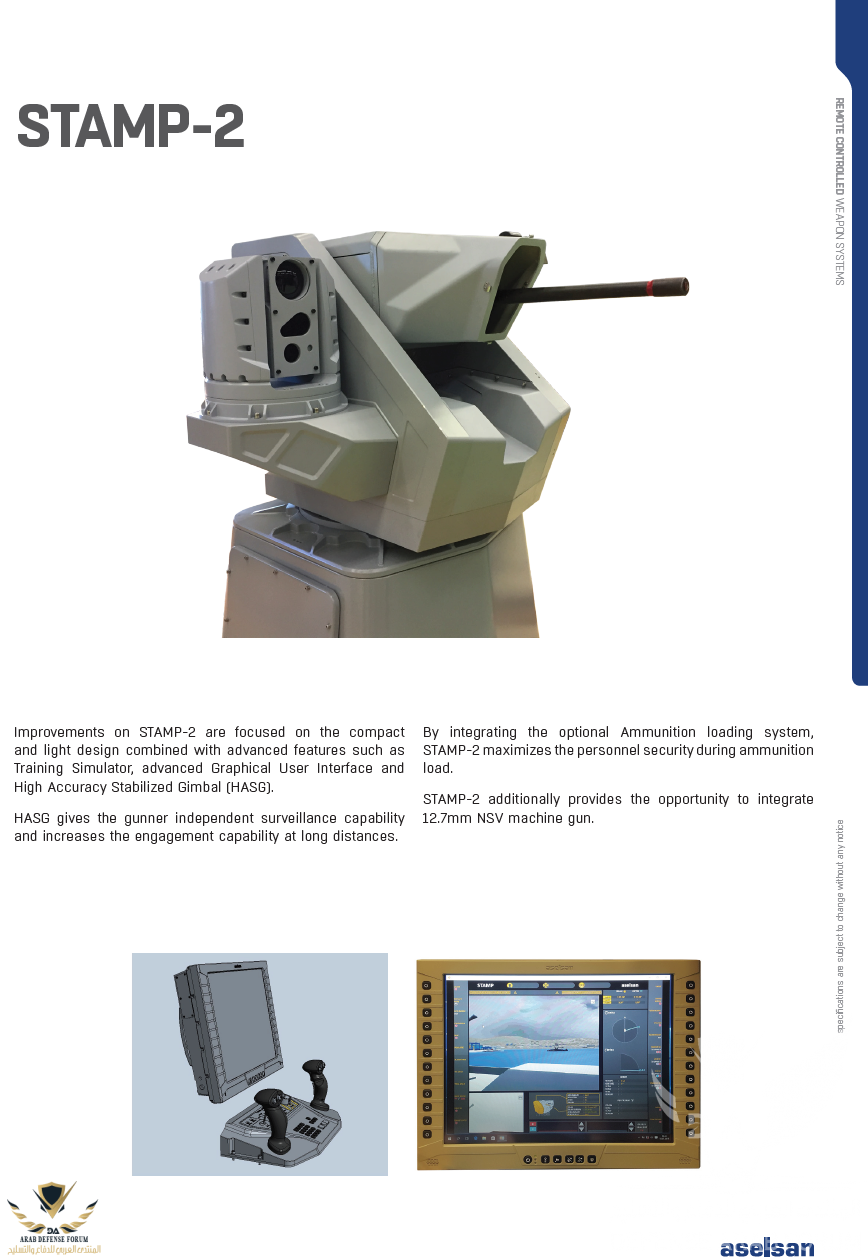

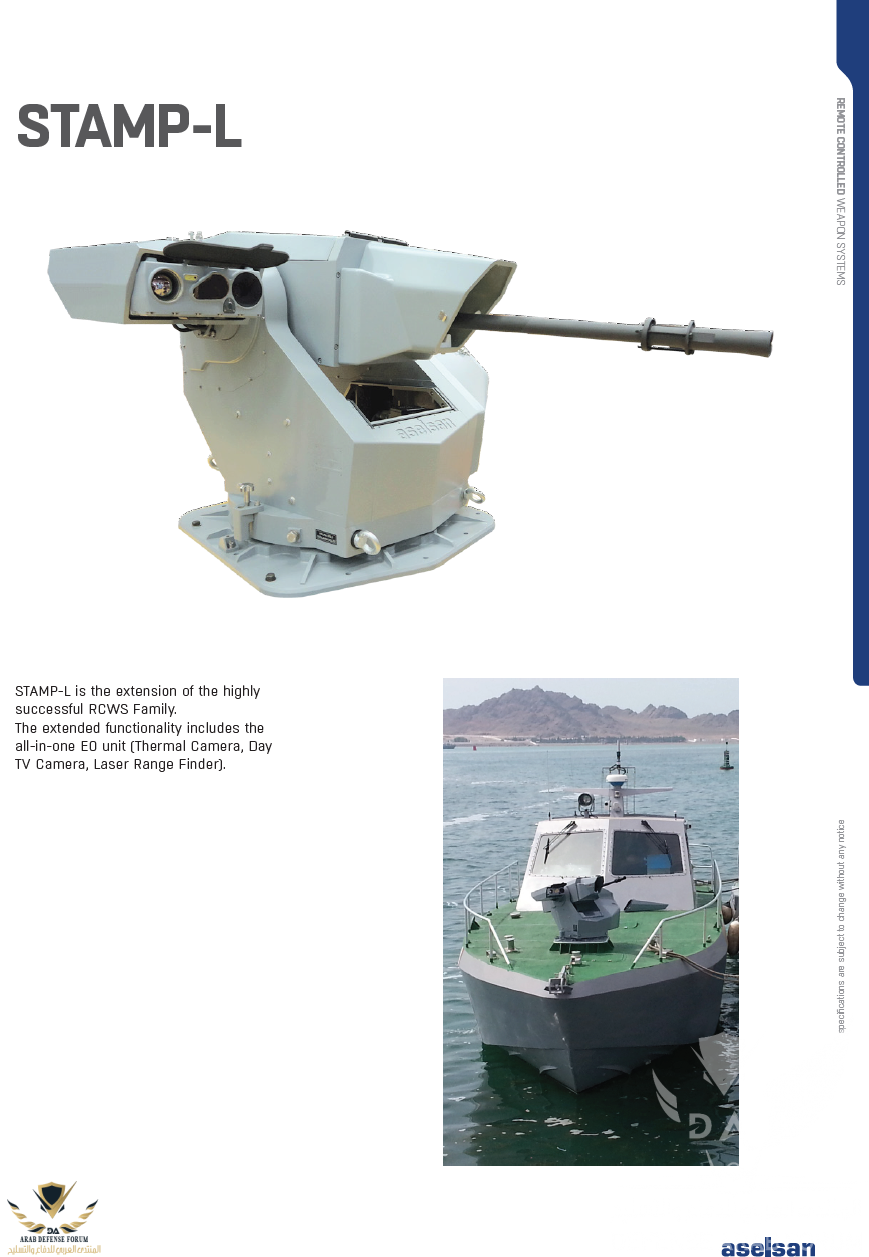

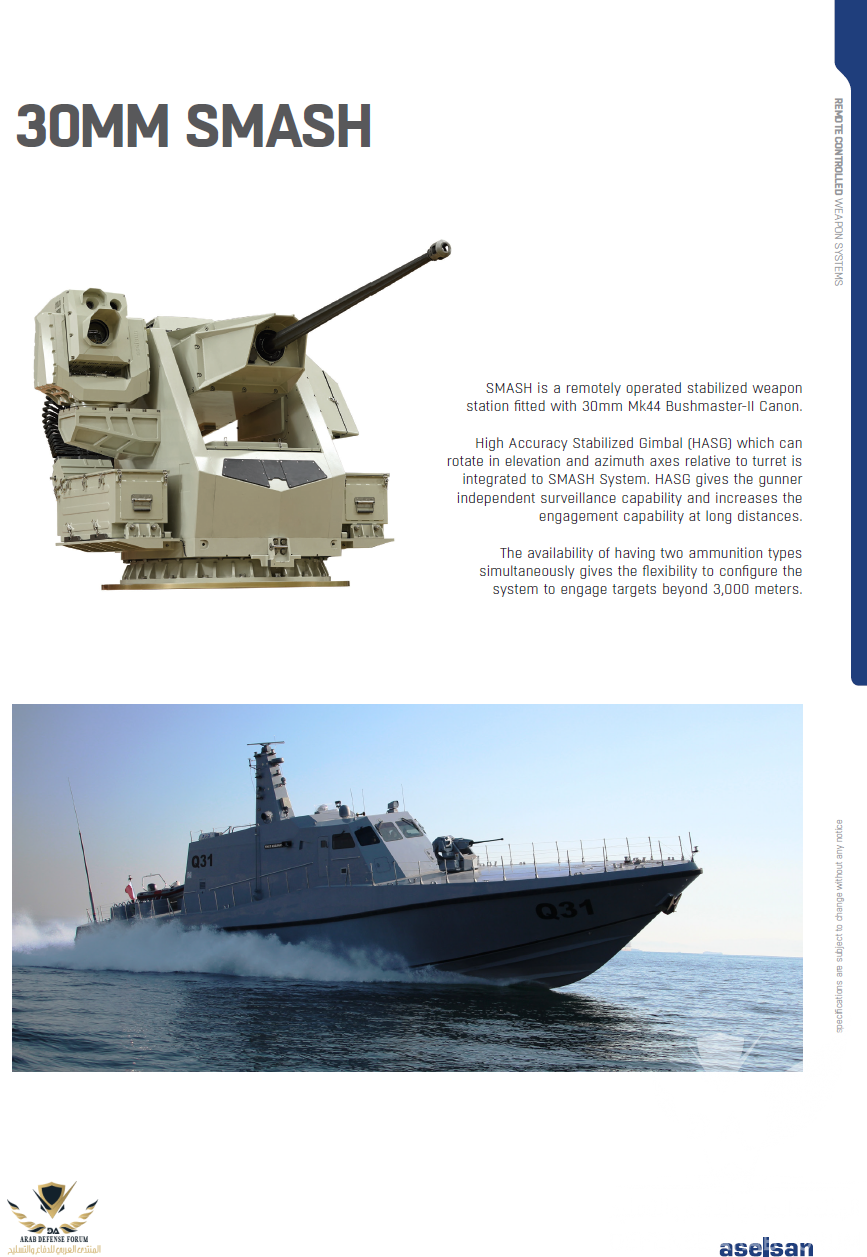

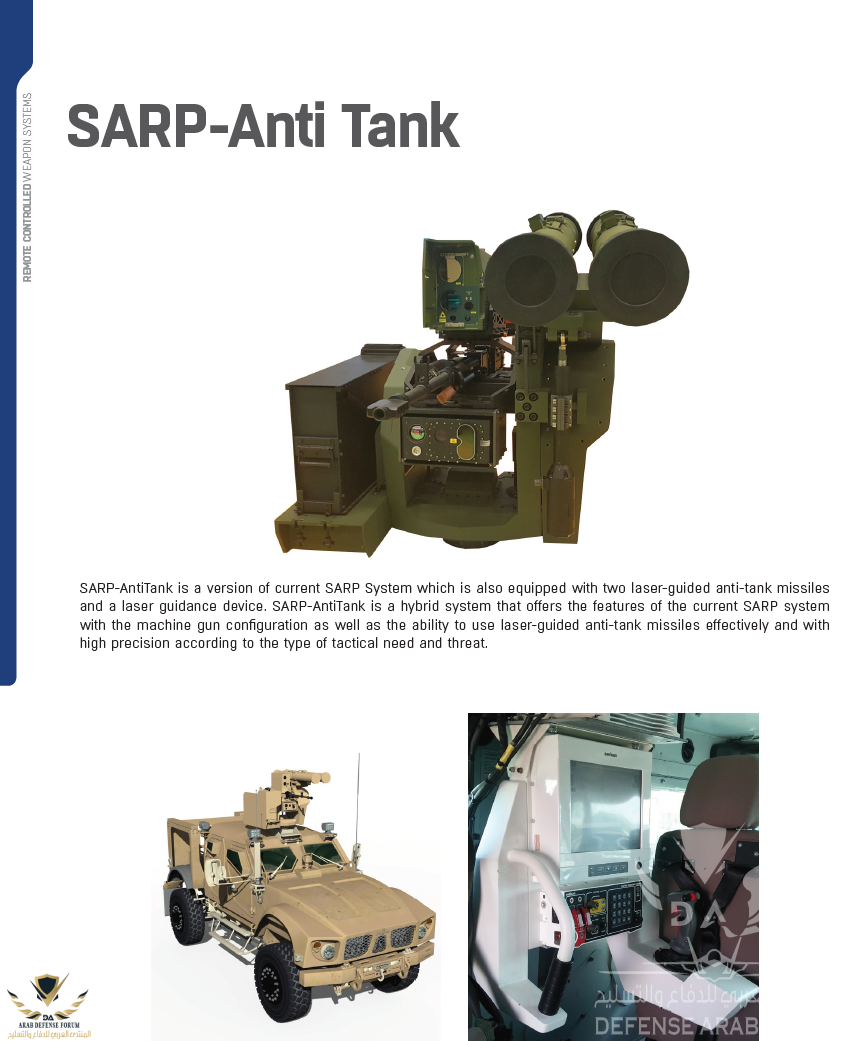

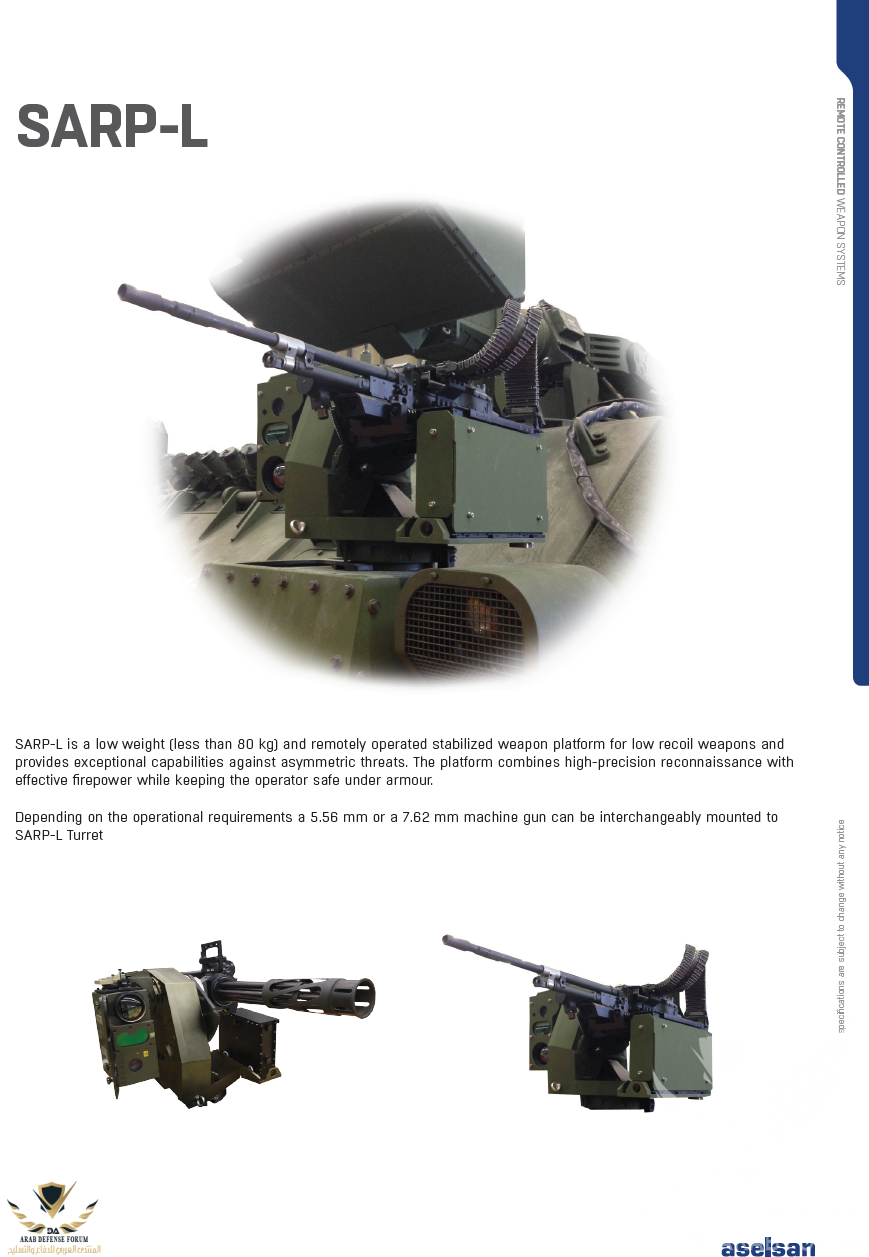

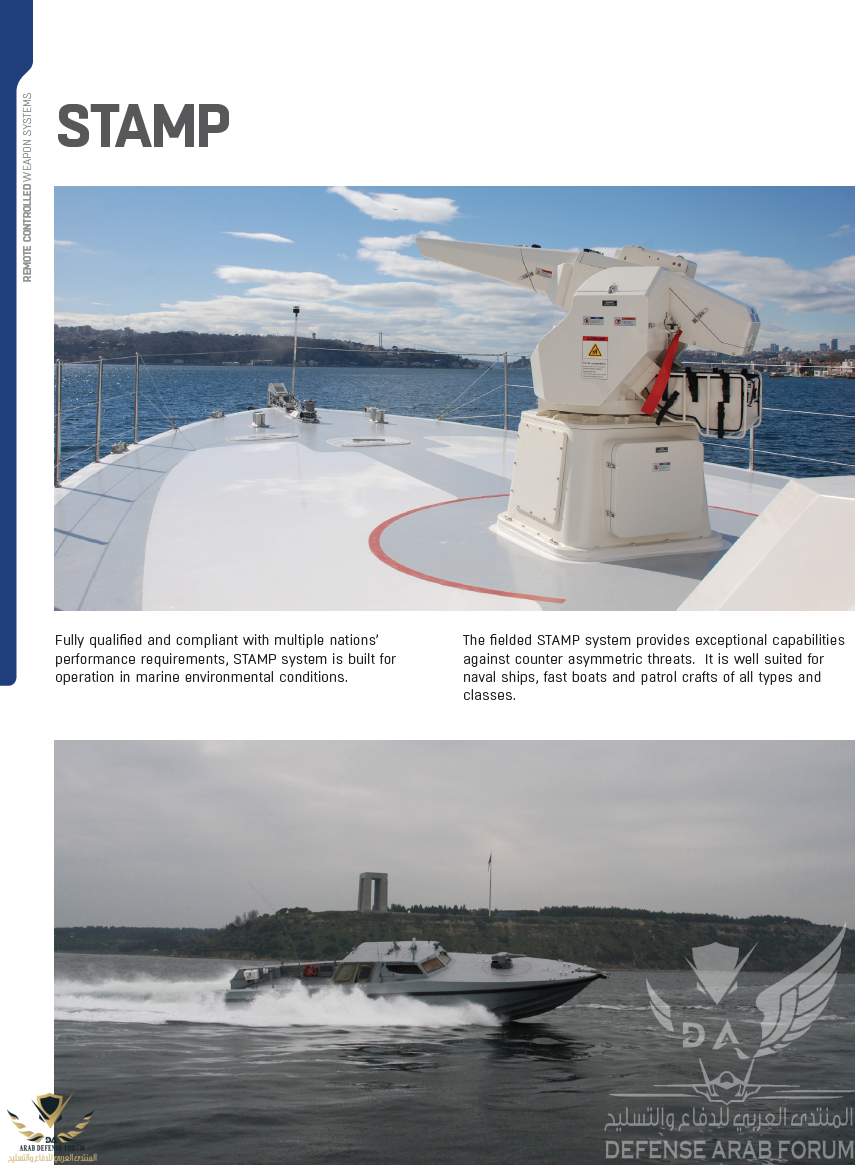

عائلة أسيلسان المتنوعة













المرفقات

  • 1579865033851.png
    466.2 KB · المشاهدات: 213
التعديل الأخير:

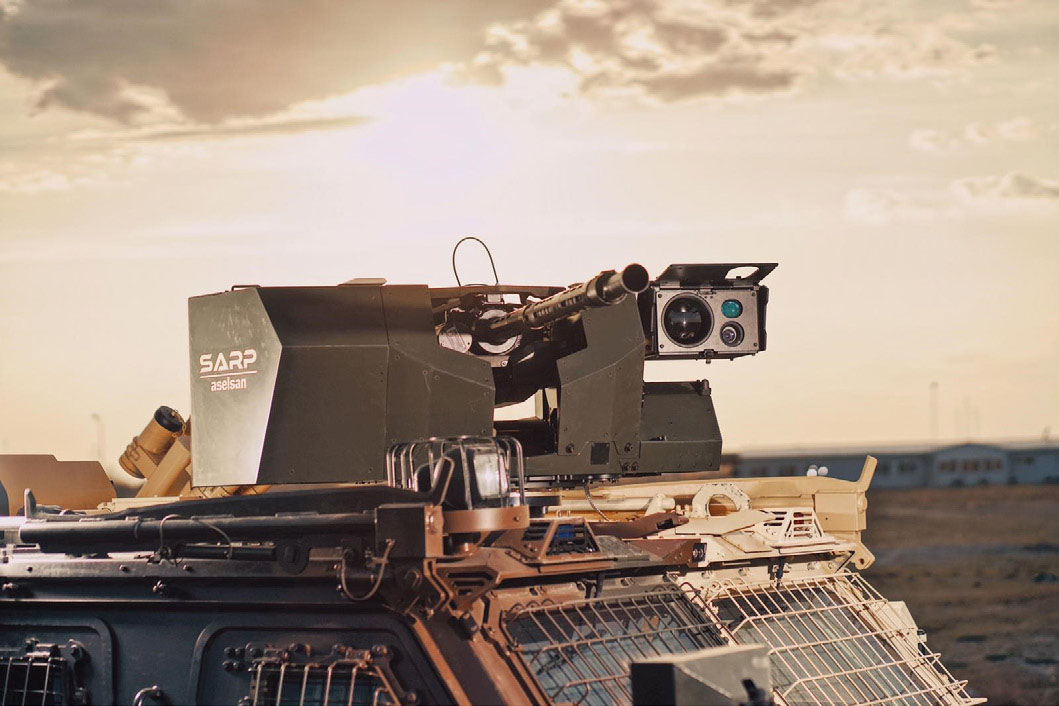

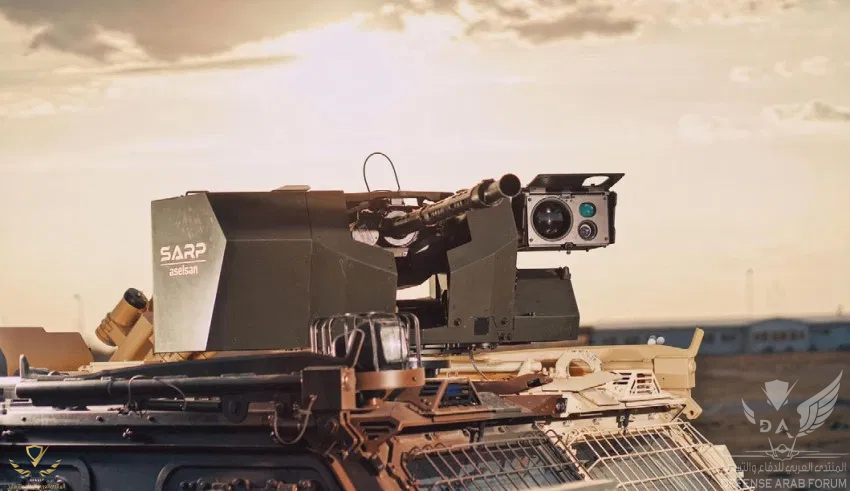

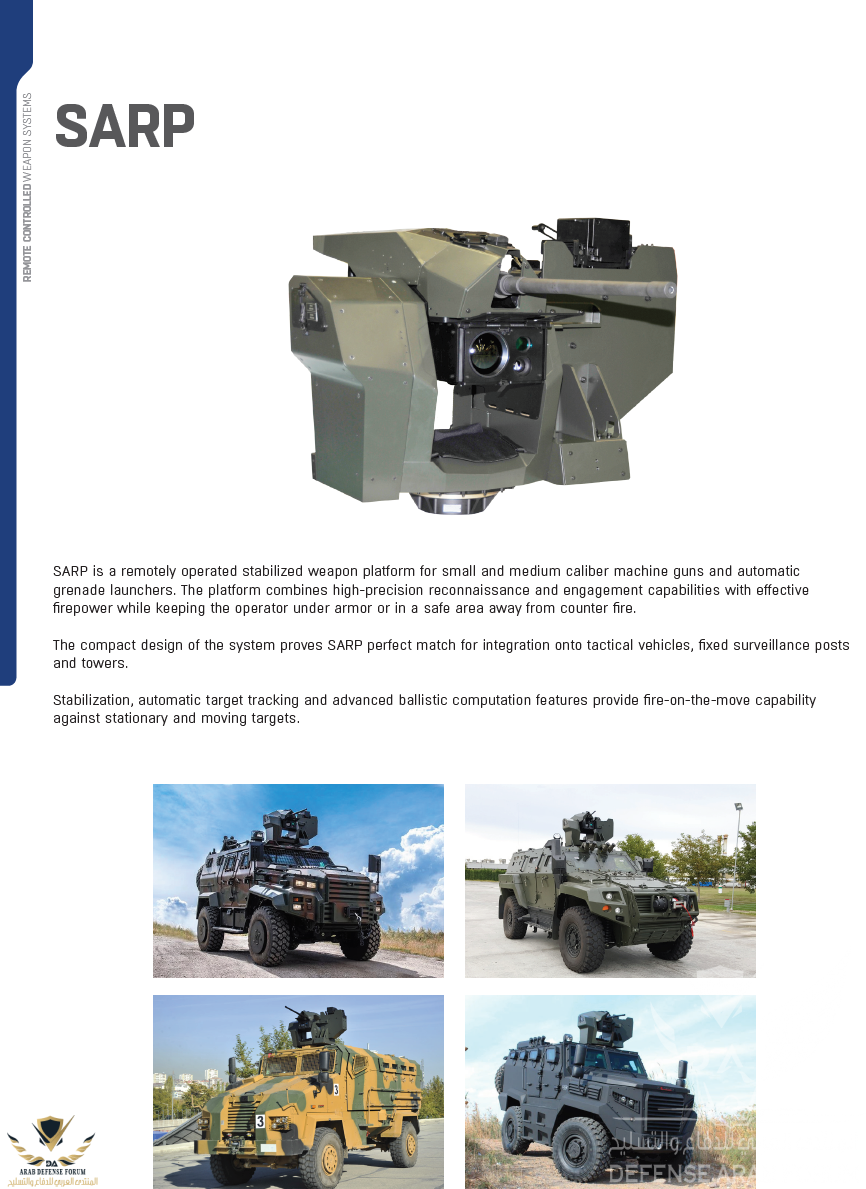

منصتين جديدة من أسيلسان تتوافق مع العيارات الشرقية

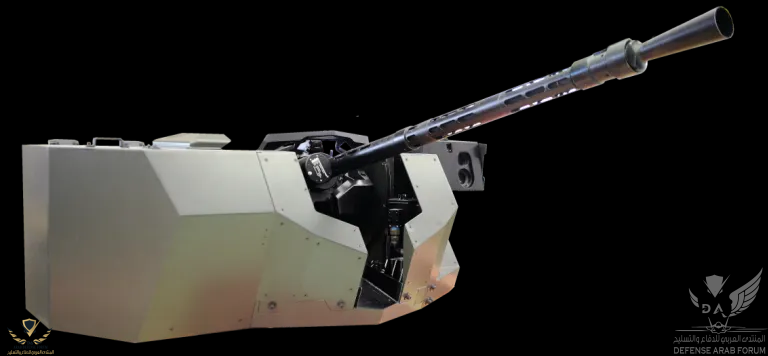

SARP KPVT (14.5 mm)

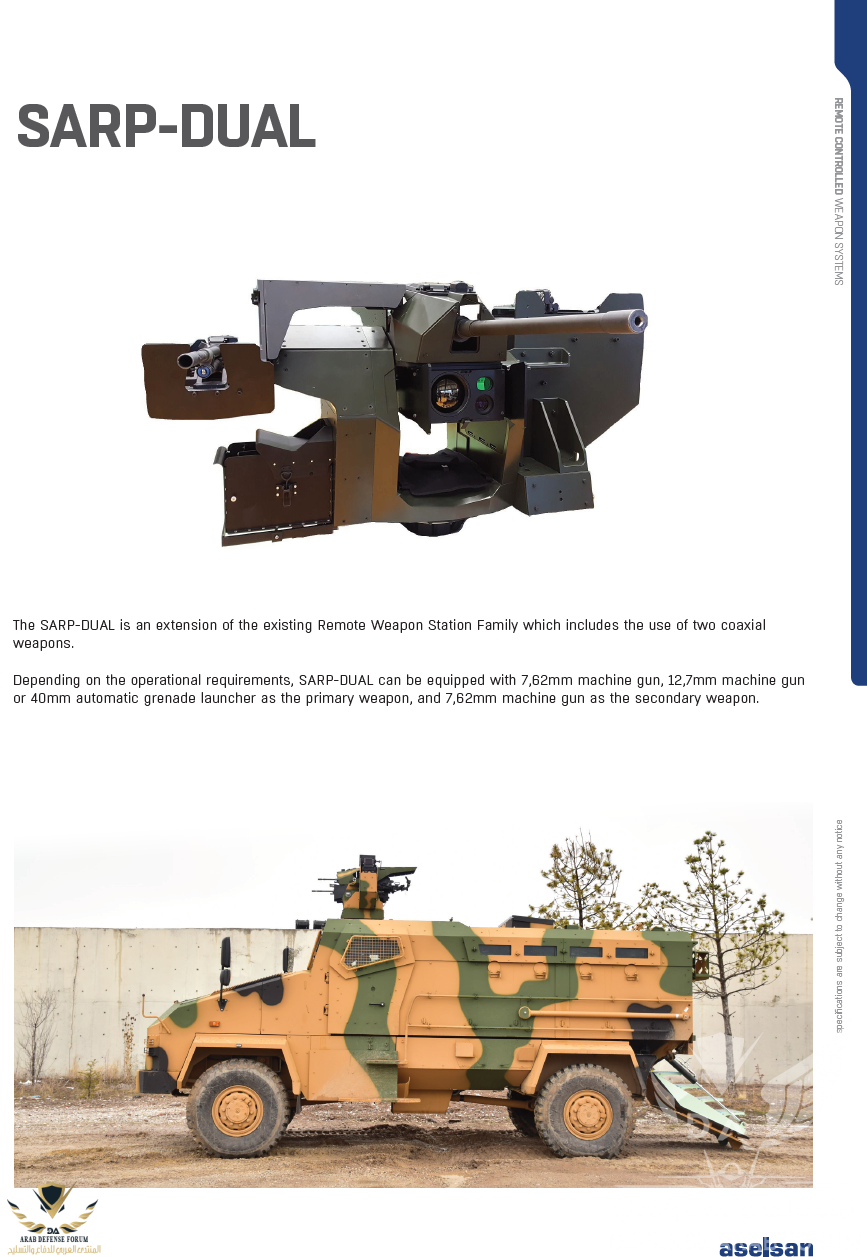

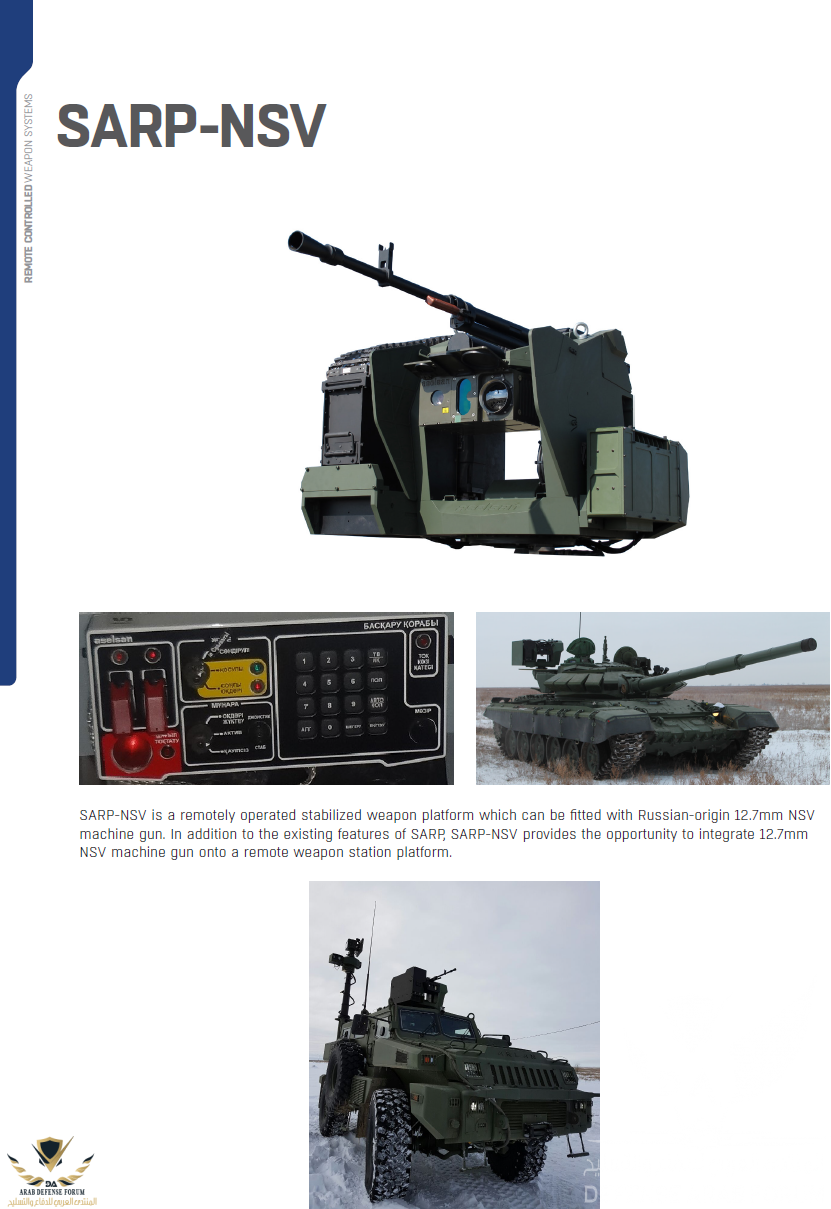

SARP NSV Dual (12.7 mm + 7.62 mm)
