ظهور منظومة President S للإنذار والحماية الإلكترونيةعلى مروحيات مى 17 المصرية

[abo alqasem]

ظهرت منظومة President S للإنذار والحماية الإلكترونية على مروحيات مى 17 المصرية خلال الاحتفال بنصر أكتوبر اليوم

وللعلم روسيا انتهت من تسليم مصر 28 منظومة حرب إلكترونية طراز ” President S ” المُخصصة للإنذار والحماية الإلكترونية للمروحيات من الصواريخ الرادارية والحرارية ، فى شهر يوليو 2016 الماضى

وفقا لما أعلن عنه مدير عام شركة ” التكنولوجيات الإلكترونية اللاسلكية KRET ” التابعة لمؤسسة ” روستيك Rostec ” الروسية ، السيد / نيكولاي كوليسوف Nikolai Kolesov

كما قال نيكولاي كوليسوف Nikolai Kolesov أن مصر ترغب في شراء 30 منظومة إضافية من نفس النوع خلال شهر إبريل أو مايو الماضيين ليصل الاجمالى الى 58 منظومة لتحمل على مروحيات المى 17 والمى 8 الموجودة بالخدمة لدى سلاح الجو المصرى
http://www.dostoronline.com/مصر-تتتسلم-منظومة-حماية-المروحيات-president-s

جدير بالذكر أن مصر تعاقدت على 46 مروحية هجومية من نوع كاموف 52 وستتسلم مصر أول دفعة ( 6 مروحيات ) فى الربع الأول من العام القادم 2017 وستكون منظومات President S مدمجة جاهزة قبل التسليم فى روسيا

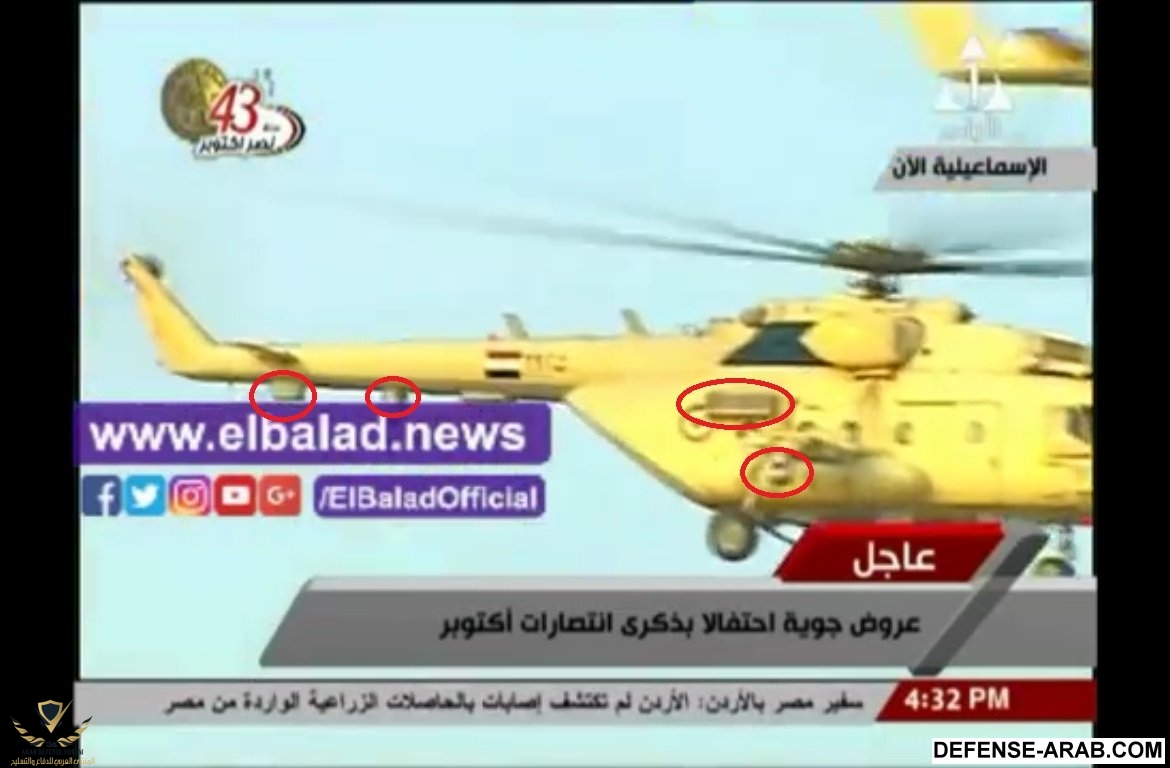

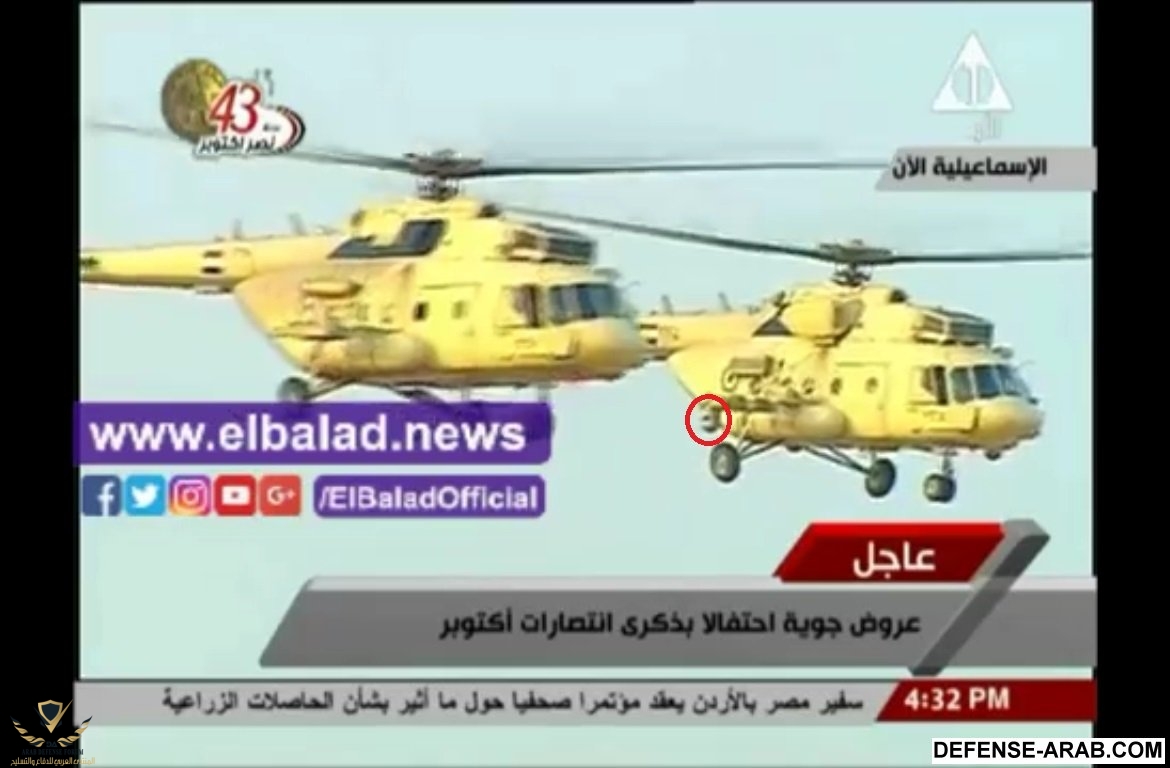

منظومة President S على مروحية مى 17 مصرية كما مبين بالصور



[مصري]

خرده روسيه وتعمل في القوات المسلحة المصرية
اتنين ف واحد احسن نخزنها
شكرا لك على الخبر



[abo alqasem]

خرده روسيه وتعمل في القوات المسلحة المصرية
اتنين ف واحد احسن نخزنها
شكرا لك على الخبر

الشكر لله
تحياتى أخى مصرى

نحن نعشق الخردة ؛ث::جدا::جدا:



[مصري]

الشكر لله
تحياتى أخى مصرى

نحن نعشق الخردة ؛ث::جدا::جدا:

هيئه التسليح في مصر ناس علي اعلي مستوي ومش بيجيبو حاجه الا بعد فحصها والاهم هو التأكد أن عمرها لن يقل عن عمر الميغ 21
بالتوفيق لبلدي



[abo alqasem]

صورة منظومة President S مركبة على مروحية روسية فى سوريا



[abo alqasem]

معلومات عن منظومة President S

#منقول

صمم النظام PRESIDENT-S او كما يعرف ايضا ب L370 Vitebsk على اساس نظام مساعدة دفاعية مخصص لحماية الطائرات والمروحيات القتالية Helicopter Integrated Defensive Aids System من الصواريخ المضادة للطائرات الردارية والحرارية على حد سواء ....مبدء عمل النظام هو الي بالكامل Fully automatic كما يمكن ان يعمل بالانماط النصف الية واليدوية ....طبيعة عمل النظام هي الكشف وتحديد نوع التهديدات_ تحذير الطاقم _تنشيط الاجراءت المضادة _وتقديم التوصية للقيام بمناورة الهروب المناسبة من خلال عرض مستوى التهديد ضمن شاشة العرض وعن طريق الاشارات الصوتية ,,,

يتكون النظام من :

1: نظام L370-01 module وهو كمبيوتر النظام والمهام واهم عنصر في المنظومة ,,,هو عبارة عن كمبيوتر رقمي لادارة النظام يقوم بادراة وتلقي وصهر البيانات من المجسات المدمجة في المروحية LWS _MAWS_RWR وعرض البيانات على الطيار و اتخاذ التدابير التلقائية اللازمة المتعلقة بتفعيل اجراءت التشويش المضادة generates commands for jamming devices and provides information to the
pilot

2: نظام L140 Otklik laser warning receiver او LWS هو نظام مصمم بشكل اساسي لتحديد اطباق انظمة laser designators and rangefinders على المروحية ففي حال اطباق هذه الانظمة على المروحية لاستهدافها يقوم الجهاز بتحذير الطاقم بوجود حالة تهديد بالاطباق والتحضير لنشر وتفعيل الاجراءت المضادة... النظام يوفر تغطية ب360 درجة عمودية و90 درجة افقية كما يمكن ان يعمل في الحيز الترددي 0.4-1.1 µm ويقوم بتحديد مكان انطلاق التهديد ونوعيته وعرض احداثيات واتجاهه مصدر البث على شاشة العرض الخاصة بالمنظومة ,,,,

على المي 28


على الكا 52

3 : نظام L-150 "Pastel" radar-warning receiver او RWR هو نسخة مشتقة من نسخ Pastel المركبة على مقاتلات الفلانكر ...النظام مصمم لتحذير من اطباق انظمة الردار للصواريخ والمقاتلات والدفاعات الجوية وتحديد نوعية التهديد وطبيعته واحداثيات مصدر التهديد وتصنيفها حسب اولويات الخطورة ,,النظام يعمل في الحيز الترددي G-J band الموجة 4-20 GHz النظام له القدرة على التقاط الموجات التي تعمل ضمن النمط pulse-Doppler و continuous-wave signals وهو يوفر تغطية لمساحة تقدر ب 360x 60 ° تمنحه القدرة على اكتشاف الاهداف بمسافة اكبر ب 20 بالمائة من المسافة التي يمكن لردارات العدو من التقاط المروحية ,,,



4 : نظام L-136 Mak-UFM او IR missile-approach warning هو نظام مستشعر سالب مصمم للتحذير من اقتراب الصواريخ العاملة بالاشعة تحت الحمراء IR النظام هو الاول من نوعه الذي يركب على المروحيات الروسية وهو مشتق من انظمة السو 24 _34 ...النظام يكتشف صورايخ ايغلا وستريلا من مدى 10 كلم وصواريخ السايدوندر والارشر من مدى 30_50 كلم النظام يكتشف الاهداف ويحدد انواعها ومسارها عن طريق تتبع الاشعة الفوق البنفسجية والحمراء المنبعثة من محركات الصاروخ


على المي 28

على الكاموف كا 52


5 : نظام active radar jammer L370-3 هو نظام قيد التجريب والمعلومات عنه قليلة لم يتم وضعه الى الان في اي مروحية روسية بصفة عملياتية وهو مصمم بالاساس للتشويش على البواحث الردارية للصواريخ و ردارات المقاتلات والدفاعات الارضية ,,,النظام هو عبارة عن نظام تشويش مدمج integrated self protection Jammer يعمل في النطاق الترددي G-J band وهو يعمل بتزامن مع L150 "Pastel" RWR حيث يعمل هذا الاخير على تحديد مصدر التهديدات ونوعيتها فيما يقوم نظام L370-3 بتشويش على ترددتها

6 : نظام L370-5 active electro-optical jammer وهو ركيزة النظام الاساسية وهو عبارة عن برج turret مجهز بنظام تشويش يولد موجات طاقة عالية التركيز من الاشعة تحت الحمراء والفوق بنفسجية او اللليزر عالي الطاقة باتجاه باحث الصاروخ تقوم باعمائه وتضليله عن الهدف الحقيقي النظام يغطي زاوية تقدر ب 360 درجة افقية و90 درجة عمودية,,,النظام مصمم في الاساس لتشويش على الصواريخ الحرارية للاجيال الحديثة التي لا تتاثر بواحثها باجراءت التشويش المضادة التقليدية وتستخدم خاصية بواحث thermal imaging seekers التي تقوم بالاطباق على الطيف الحراري او الصورة الحرارية للهدف دون التاثر بشعلات الحرارية المضادة,,,لذا يتم استخدام هذا النوع من انظمة التشويش التي تقوم بتركيز موجات IR عالية الطاقة او الليزر عالي الطاقة solide state laser مباشرتا باتجاه الهدف لاعمائه عن الهدف الفعلي وتضليله او حرفه عن مساره



النظام مركب على مروحية KA 52 و Mi-171SH




صورة توضيحية لنوعية البواحث التي يتم التشويش عليها من طرف المنظومة



7: سابعا هو نظام cmds UV-26 chaff/flare dispensers وهو نظام اجراءت مضادة تقليدي ناثر للشعلات و الرقائق على حد سواء وهو ايضا عبارة نظام modular subsystem يعمل عن طريق دمجه مع باقي عناصر منظومة المساعدة الدفاعية MAWS _rwr_lws ,,,,الخ والتي سبق ذكرها مهمته الاساسية هي نثر الشعلات الحرارية او الرقائق بهدف التشويش على التهديدات التي تتعرض لها المنصة بعد ان يتم اكتشافها وتحديد انوعها بواسطة باقي مجسات المنظمومة ,,يبقى نظام كغيره من نظم الاجراءت المضادة التقلييدية الناثرة للشعلات والرقائق cmds فعال اليوم ضد فقط اجيال معينة من التهديدات تلك التي لا تزال تتاثر بوسائط التشويش البدائية لذا يتم اليوم الاهتمام اكثر بوسائط التشويش الناشطة المضادة للرادر و IR على حد سواء



[samy dz]

سياتي مشارك ام مشاركون و يقولون ان هذا النظام خردة و ان جميع الاسلحة الروسية خردة و حتى بعض الاسلحة الغربية خردة باستثنائ القطع التي يمتلكونها



[السعيد]

خرده روسيه وتعمل في القوات المسلحة المصرية
اتنين ف واحد احسن نخزنها
شكرا لك على الخبر

ما هى المقاييس التى جعلتك تعتقد انها خرده ؟ اذا كان من اجل سقوطها فى سوريا فذلك يرجع لسوء استخدمها
هذه الطائرات تستخدم فى النقل العسكرى والدعم البحرى وعمليات قتال محدوده اذا لزم الامر اما عمليات القتال فهناك طائرات مخصصه لذلك كالاباتشى وبالمناسبه هى ايضا كانت تسقط بسهوله فى العراق اثناء الغزو فى 2003 حتى ان واحدة منها سقطت بطلقه من بندقيه قديمه من الحرب العالميه التانيه....



[abo alqasem]

ما هى المقاييس التى جعلتك تعتقد انها خرده ؟ اذا كان من اجل سقوطها فى سوريا فذلك يرجع لسوء استخدمها
هذه الطائرات تستخدم فى النقل العسكرى والدعم البحرى وعمليات قتال محدوده اذا لزم الامر اما عمليات القتال فهناك طائرات مخصصه لذلك كالاباتشى وبالمناسبه هى ايضا كانت تسقط بسهوله فى العراق اثناء الغزو فى 2003 حتى ان واحدة منها سقطت بطلقه من بندقيه قديمه من الحرب العالميه التانيه....

السعيد الزميل مصرى بيمزح فقط



[هذيان قلم]

بالتووفيق للاشقاء ّتحّ



[abo alqasem]

بالتووفيق للاشقاء ّتحّ

شكرا لك أخى الحبيب

تحياتى الخاصة من سويداء قلبى لبلاد الاسلام منبع الهداية فخر المسلمين " المملكة العربية السعودية " التى تحوى رمالها أعظم وأشرف جثمان حوته الأرض جثمان رسولنا الأعظم صلوات الله وسلامه عليه



[Professor]

خبر جميل، مبروك للإخوة المصريين،

قوتكم من قوتنا وقوتنا من قوتكمّتحّ



[Rooster]

سياتي مشارك ام مشاركون و يقولون ان هذا النظام خردة و ان جميع الاسلحة الروسية خردة و حتى بعض الاسلحة الغربية خردة باستثنائ القطع التي يمتلكونها

:عويل:عويل



[رٍسِـــلآنٍ]

معلومات عن منظومة President S

#منقول

صمم النظام PRESIDENT-S او كما يعرف ايضا ب L370 Vitebsk على اساس نظام مساعدة دفاعية مخصص لحماية الطائرات والمروحيات القتالية Helicopter Integrated Defensive Aids System من الصواريخ المضادة للطائرات الردارية والحرارية على حد سواء ....مبدء عمل النظام هو الي بالكامل Fully automatic كما يمكن ان يعمل بالانماط النصف الية واليدوية ....طبيعة عمل النظام هي الكشف وتحديد نوع التهديدات_ تحذير الطاقم _تنشيط الاجراءت المضادة _وتقديم التوصية للقيام بمناورة الهروب المناسبة من خلال عرض مستوى التهديد ضمن شاشة العرض وعن طريق الاشارات الصوتية ,,,

يتكون النظام من :

1: نظام L370-01 module وهو كمبيوتر النظام والمهام واهم عنصر في المنظومة ,,,هو عبارة عن كمبيوتر رقمي لادارة النظام يقوم بادراة وتلقي وصهر البيانات من المجسات المدمجة في المروحية LWS _MAWS_RWR وعرض البيانات على الطيار و اتخاذ التدابير التلقائية اللازمة المتعلقة بتفعيل اجراءت التشويش المضادة generates commands for jamming devices and provides information to the
pilot

2: نظام L140 Otklik laser warning receiver او LWS هو نظام مصمم بشكل اساسي لتحديد اطباق انظمة laser designators and rangefinders على المروحية ففي حال اطباق هذه الانظمة على المروحية لاستهدافها يقوم الجهاز بتحذير الطاقم بوجود حالة تهديد بالاطباق والتحضير لنشر وتفعيل الاجراءت المضادة... النظام يوفر تغطية ب360 درجة عمودية و90 درجة افقية كما يمكن ان يعمل في الحيز الترددي 0.4-1.1 µm ويقوم بتحديد مكان انطلاق التهديد ونوعيته وعرض احداثيات واتجاهه مصدر البث على شاشة العرض الخاصة بالمنظومة ,,,,

على المي 28


على الكا 52

3 : نظام L-150 "Pastel" radar-warning receiver او RWR هو نسخة مشتقة من نسخ Pastel المركبة على مقاتلات الفلانكر ...النظام مصمم لتحذير من اطباق انظمة الردار للصواريخ والمقاتلات والدفاعات الجوية وتحديد نوعية التهديد وطبيعته واحداثيات مصدر التهديد وتصنيفها حسب اولويات الخطورة ,,النظام يعمل في الحيز الترددي G-J band الموجة 4-20 GHz النظام له القدرة على التقاط الموجات التي تعمل ضمن النمط pulse-Doppler و continuous-wave signals وهو يوفر تغطية لمساحة تقدر ب 360x 60 ° تمنحه القدرة على اكتشاف الاهداف بمسافة اكبر ب 20 بالمائة من المسافة التي يمكن لردارات العدو من التقاط المروحية ,,,



4 : نظام L-136 Mak-UFM او IR missile-approach warning هو نظام مستشعر سالب مصمم للتحذير من اقتراب الصواريخ العاملة بالاشعة تحت الحمراء IR النظام هو الاول من نوعه الذي يركب على المروحيات الروسية وهو مشتق من انظمة السو 24 _34 ...النظام يكتشف صورايخ ايغلا وستريلا من مدى 10 كلم وصواريخ السايدوندر والارشر من مدى 30_50 كلم النظام يكتشف الاهداف ويحدد انواعها ومسارها عن طريق تتبع الاشعة الفوق البنفسجية والحمراء المنبعثة من محركات الصاروخ


على المي 28

على الكاموف كا 52


5 : نظام active radar jammer L370-3 هو نظام قيد التجريب والمعلومات عنه قليلة لم يتم وضعه الى الان في اي مروحية روسية بصفة عملياتية وهو مصمم بالاساس للتشويش على البواحث الردارية للصواريخ و ردارات المقاتلات والدفاعات الارضية ,,,النظام هو عبارة عن نظام تشويش مدمج integrated self protection Jammer يعمل في النطاق الترددي G-J band وهو يعمل بتزامن مع L150 "Pastel" RWR حيث يعمل هذا الاخير على تحديد مصدر التهديدات ونوعيتها فيما يقوم نظام L370-3 بتشويش على ترددتها

6 : نظام L370-5 active electro-optical jammer وهو ركيزة النظام الاساسية وهو عبارة عن برج turret مجهز بنظام تشويش يولد موجات طاقة عالية التركيز من الاشعة تحت الحمراء والفوق بنفسجية او اللليزر عالي الطاقة باتجاه باحث الصاروخ تقوم باعمائه وتضليله عن الهدف الحقيقي النظام يغطي زاوية تقدر ب 360 درجة افقية و90 درجة عمودية,,,النظام مصمم في الاساس لتشويش على الصواريخ الحرارية للاجيال الحديثة التي لا تتاثر بواحثها باجراءت التشويش المضادة التقليدية وتستخدم خاصية بواحث thermal imaging seekers التي تقوم بالاطباق على الطيف الحراري او الصورة الحرارية للهدف دون التاثر بشعلات الحرارية المضادة,,,لذا يتم استخدام هذا النوع من انظمة التشويش التي تقوم بتركيز موجات IR عالية الطاقة او الليزر عالي الطاقة solide state laser مباشرتا باتجاه الهدف لاعمائه عن الهدف الفعلي وتضليله او حرفه عن مساره



النظام مركب على مروحية KA 52 و Mi-171SH




صورة توضيحية لنوعية البواحث التي يتم التشويش عليها من طرف المنظومة



7: سابعا هو نظام cmds UV-26 chaff/flare dispensers وهو نظام اجراءت مضادة تقليدي ناثر للشعلات و الرقائق على حد سواء وهو ايضا عبارة نظام modular subsystem يعمل عن طريق دمجه مع باقي عناصر منظومة المساعدة الدفاعية MAWS _rwr_lws ,,,,الخ والتي سبق ذكرها مهمته الاساسية هي نثر الشعلات الحرارية او الرقائق بهدف التشويش على التهديدات التي تتعرض لها المنصة بعد ان يتم اكتشافها وتحديد انوعها بواسطة باقي مجسات المنظمومة ,,يبقى نظام كغيره من نظم الاجراءت المضادة التقلييدية الناثرة للشعلات والرقائق cmds فعال اليوم ضد فقط اجيال معينة من التهديدات تلك التي لا تزال تتاثر بوسائط التشويش البدائية لذا يتم اليوم الاهتمام اكثر بوسائط التشويش الناشطة المضادة للرادر و IR على حد سواء

يبدو انه فشل هنا



[newassm]

يبدو انه فشل هنا

الم تسقط هذه الطائرة بمدفع م ط و ليس صاروخ م ط حيث انه الطلقة اصابت مروحة الزيل و هي من اضعف المناطق بأي مروحية
لقد شاهدت الفيديو مرة اخرة ولا اري اي اثر لصاروخ قبل اصابة الطائرة



[abo alqasem]

يبدو انه فشل هنا

أولا هذه مروحية مى 25 سورية يقودها طيارين روس غير مركب عليها نظام بريذدنت اس ( البريذدنت اس مركب فقط الى الان على الكا 52 - المى 28 - المى 17فى 5- المى 171 اس اتش )

ثانيا هذه المروحية لم تضرب بصاروخ مانباد حتى يعمل النظام على حمايتها والمروحية بالأساس غير مركب عليها



[abo alqasem]

الم تسقط هذه الطائرة بمدفع م ط و ليس صاروخ م ط حيث انه الطلقة اصابت مروحة الزيل و هي من اضعف المناطق بأي مروحية
لقد شاهدت الفيديو مرة اخرة ولا اري اي اثر لصاروخ قبل اصابة الطائرة

صحيح كلامك أخى الفاضل



[newassm]

صحيح كلامك أخى الفاضل

نعم اخي العزيز
انا اتذكر عندما اسقطت هذه الطائرة التي نراها في الفيديو و تم عمل موضوع عنها في المنتدي اعاب كثير من الاعضاء علي الطيار طيرانه علي ارتفاع منخفض مما عرضه لنيران مضادت ارضية و تم اصابته بسهوله



[abo alqasem]

:عويل:عويل

أعطينى مصدر يقول أنها أسقطت بصاروخ محمول على الكتف وليس بسبب عطل فنى أو مدفعية مضادة للطائرات



[مصري فقط]

شكرا علي الموضوع اخي الكريم وهي نقلة محترمة للطائرة علي كل حال وهي في ايدي جنود صنعو بفضل الله من الخردة معجزات عسكرية
