صاروخ Raybolt الكوري الجنوبي المضاد للدبابات

احدى الدول الخليجية عرض عليها الصاروخ Raybolt بتصنيع محلى ليكون معيار قياسي

تم استبعاد الفكرةوالاستقرار على مزج كورنيت وجافلين للاسباب التالية

1- غلاء ثمن الصاروخ
2- قصر مداه نسبي
3- قدرة الاختراق من 900 -1000 ملم
4- الحاجة لم/د لتدمير الدشم والمخابى بقدره اكبر اختراق اكبر
5-طبيعة الدوله الصحراوية والدول العربية عموما والافضل الرمايه من مدى 8-10كلم
بمنظومات المناظير المدمجة مع القواذف م/د
6- الحاجة لراس تفجير حراري

التعديل الأخير:
الجراح قال:
احدى الدول الخليجية عرض عليها الصاروخ Raybolt بتصنيع محلى ليكون معيار قياسي

تم استبعاد الفكرةوالاستقرار على مزج كورنيت وجافلين للاسباب التالية

1- غلاء ثمن الصاروخ
2- قصر مداه نسبي
3- قدرة الاختراق من 900 -1000 ملم
4- الحاجة لم/د لتدمير الدشم والمخابى بقدره اكبر اختراق اكبر
5-طبيعة الدوله الصحراوية والدول العربية عموما والافضل الرمايه من مدى 8-10كلم
بمنظومات المناظير المدمجة مع القواذف م/د
6- الحاجة لراس تفجير حراري
أنقر للتوسيع...

1- كما قرأت في المواقع الكورية فإن سعره ثلث سعر الجافلين !!
2- ملاحظة ليست دقيقة لأن تجارب وخبرات مشاغلة الأهداف المدرعة أظهرت أن المدى غلبا لا يتجاوز 1500-2500 م، حتى لو كنت تملك صاروخ بمدى أبعد.
3- قدرات الإختراق هذه أكثر من كافية لكون الصاروخ يضرب سقف الهدف المدرع الذي غالبا لا تتجاوز سماكته 40 ملم.
4- يمتلك الصاروخ قدرة مهاجمة الأهداف النقطوية الأخرى وفي هذه الحالة الصاروخ يعتمد التوجيه البصري.
5- لا يوجد صاروخ مضاد للدروع في الخدمة بخاصية التوجيه تحت الأحمر بهذا المدى، وأعتقد أن المقصود التوجيه بالليف البصري وهذا بحث آخر.
6- أتفق معك بهذه النقطة.


​

anwaralsharrad قال:
1- كما قرأت في المواقع الكورية فإن سعره ثلث سعر الجافلين !!
2- ملاحظة ليست دقيقة لأن تجارب وخبرات مشاغلة الأهداف المدرعة أظهرت أن المدى غلبا لا يتجاوز 1500-2500 م، حتى لو كنت تملك صاروخ بمدى أبعد.
3- قدرات الإختراق هذه أكثر من كافية لكون الصاروخ يضرب سقف الهدف المدرع الذي غالبا لا تتجاوز سماكته 40 ملم.
4- يمتلك الصاروخ قدرة مهاجمة الأهداف النقطوية الأخرى وفي هذه الحالة الصاروخ يعتمد التوجيه البصري.
5- لا يوجد صاروخ مضاد للدروع في الخدمة بخاصية التوجيه تحت الأحمر بهذا المدى، وأعتقد أن المقصود التوجيه بالليف البصري وهذا بحث آخر.
6- أتفق معك بهذه النقطة.
أنقر للتوسيع...

الملاحظات اخذت على ضوء تجارب حرب اليمن

1- كم سعر الكورنيت وسعر Raybolt وليس سعر الجافلين ( مع ملاحظة غزارة الرماية )
2- في منطقة مفتوحة يمكن رماية الكورنيت من مسافة 5 كلم واكثر
3- قدره الاختراق ستحتاجها للرمايه في مدن ومباني مغلقة وكهوف مناسبة لحرب العصابات .
4- الهجوم السقفي المخصص للدبابات غير عملى في حرب العصابات مثل داعش الحوثي طالبان لايستخدمون الدبابات
5- الافضل الاشتباك مع المهاجم من اقصي مدي للسلاح لتقليل خطره
6- متفقين

دمت بود​

​



الجراح قال:
احدى الدول الخليجية عرض عليها الصاروخ Raybolt بتصنيع محلى ليكون معيار قياسي

تم استبعاد الفكرةوالاستقرار على مزج كورنيت وجافلين للاسباب التالية

1- غلاء ثمن الصاروخ
2- قصر مداه نسبي
3- قدرة الاختراق من 900 -1000 ملم
4- الحاجة لم/د لتدمير الدشم والمخابى بقدره اكبر اختراق اكبر
5-طبيعة الدوله الصحراوية والدول العربية عموما والافضل الرمايه من مدى 8-10كلم
بمنظومات المناظير المدمجة مع القواذف م/د
6- الحاجة لراس تفجير حراري
أنقر للتوسيع...
(صناعة محليه) باعتماد التوجيه بالفايبر اوبتكس/راديوي لما له من ميزات من fire and update ، غير قابل للتشويش .... والعديد من الميزات المتوفره بهكذا توجيه يعتبر مثالي للدول العربيه خاصة لبيئة المرتفعات (Non line of sight) بنسخ متعدده من ناحية المديات القصيره الى البعيده long range ATGM على غرار عائلة سبايك الاسرائيلي، ياتي بالدرجه الثانيه التوجيه عن طريق RF datalink لمديات 8 كم ... قوة صاروخ سبايك من التحكم والتوجيه وتنويع الرووس الحربيه والمدى وتعدد انماط البحث وقابلية الدمج المتنوع ... جعلت منه خيار اول تعاقدت عليه جميع الجيوش المتقدمه بالعالم ولحقت بتصنيعه ايضا فيما بعد فرنسا والصين وصربيا علما ان اساس فكرته هي بحوث الجيش الامريكي ..

وهذه معلومه لك اخي الجراح انه من اوائل من عمل عليه بامريكا باحث اردني كان من ابرز عناصر الفريق البحثي بالصدفه وجدت نسخه مفصله من بحثه تعود لعام 1980-1981... مع التحيه.

باحث علمي قال:
(صناعة محليه) باعتماد التوجيه بالفايبر اوبتكس/راديوي لما له من ميزات من fire and update ، غير قابل للتشويش .... والعديد من الميزات المتوفره بهكذا توجيه يعتبر مثالي للدول العربيه خاصة لبيئة المرتفعات (Non line of sight) بنسخ متعدده من ناحية المديات القصيره الى البعيده long range ATGM على غرار عائلة سبايك الاسرائيلي، ياتي بالدرجه الثانيه التوجيه عن طريق RF datalink لمديات 8 كم ... قوة صاروخ سبايك من التحكم والتوجيه وتنويع الرووس الحربيه والمدى وتعدد انماط البحث وقابلية الدمج المتنوع ... جعلت منه خيار اول تعاقدت عليه جميع الجيوش المتقدمه بالعالم ولحقت بتصنيعه ايضا فيما بعد فرنسا والصين وصربيا علما ان اساس فكرته هي بحوث الجيش الامريكي ..

وهذه معلومه لك اخي الجراح انه من اوائل من عمل عليه بامريكا باحث اردني كان من ابرز عناصر الفريق البحثي بالصدفه وجدت نسخه مفصله من بحثه تعود لعام 1980-1981... مع التحيه.
أنقر للتوسيع...

سبايك فوق الممتاز لكن توجيهة Fiber optic

الرامى سيظل يرقب الهدف حتى اصابتة عكس الجافلن ما ان يطلق الرامي يستطيع ان يغادر موقعة فورا

الجراح قال:
الملاحظات اخذت على ضوء تجارب حرب اليمن

1- كم سعر الكورنيت وسعر Raybolt وليس سعر الجافلين ( مع ملاحظة غزارة الرماية )
2- في منطقة مفتوحة يمكن رماية الكورنيت من مسافة 5 كلم واكثر
3- قدره الاختراق ستحتاجها للرمايه في مدن ومباني مغلقة وكهوف مناسبة لحرب العصابات .
4- الهجوم السقفي المخصص للدبابات غير عملى في حرب العصابات مثل داعش الحوثي طالبان لايستخدمون الدبابات
5- الافضل الاشتباك مع المهاجم من اقصي مدي للسلاح لتقليل خطره
6- متفقين
أنقر للتوسيع...

1- بالنسبة لجزئية السعر، نعم أتفق معك إذا كنت تقصد الكورنيت وليس الجافلين.
2- أنا أتحدث عن تجارب وخبرات الرمي بإتجاه الأهداف المدرعة (نتائج توصلت لها بعض الدراسات حول تفاصيل مديات المشاغلة) وقلت أن الرماة غالبا ما يضربون أهداف لا يتجاوز مداها 1500-2500 م، حتى لو كانوا يملكون صواريخ بمدى أبعد !!! هذا ناتج بالدرجة الأولى لمحدودية الكشف البصري حيث يعتمد الرامي على عينيه لكشف الأهداف وليس المسددات البصرية ذات المدى الأبعد.
3 + 4- أنا ذكرت أن الصاروخ يمتلك قدرة مهاجمة الأهداف النقطوية الأخرى وليس بالضرورة تلك التي تمتلك صورة حرارية، وقلت أن الصاروخ في هذه الحالة يعتمد التوجيه البصري.
5- في نحو 95% من عمليات المشاغلة، الهدف المدرع لا يعلم أنه مستهدف لعدم وجود أي إشارة لذلك الإستهداف، لذا جزئية المدى غير مهمة هنا !!!

الجراح قال:
سبايك فوق الممتاز لكن توجيهة Fiber optic

الرامى سيظل يرقب الهدف حتى اصابتة عكس الجافلن ما ان يطلق الرامي يستطيع ان يغادر موقعة فورا
أنقر للتوسيع...

لا.. توجيه الليف البصري يتحصل في بعض أنماط صواريخ سبايك وليس جميعها !! التوجيه الرئيس لجميع فئات الصاروخ سبايك هو التصوير الحراري وبعضها يتحصل على ميزة إضافية في التوجيه من خلال الليف البصري (في المرحلة الأخيرة من الطيران).

anwaralsharrad قال:
1- بالنسبة لجزئية السعر، نعم أتفق معك إذا كنت تقصد الكورنيت وليس الجافلين.
2- أنا أتحدث عن تجارب وخبرات الرمي بإتجاه الأهداف المدرعة (نتائج توصلت لها بعض الدراسات حول تفاصيل مديات المشاغلة) وقلت أن الرماة غالبا ما يضربون أهداف لا يتجاوز مداها 1500-2500 م، حتى لو كانوا يملكون صواريخ بمدى أبعد !!! هذا ناتج بالدرجة الأولى لمحدودية الكشف البصري حيث يعتمد الرامي على عينيه لكشف الأهداف وليس المسددات البصرية ذات المدى الأبعد.
3 + 4- أنا ذكرت أن الصاروخ يمتلك قدرة مهاجمة الأهداف النقطوية الأخرى وليس بالضرورة تلك التي تمتلك صورة حرارية، وقلت أن الصاروخ في هذه الحالة يعتمد التوجيه البصري.
5- في نحو 95% من عمليات المشاغلة، الهدف المدرع لا يعلم أنه مستهدف لعدم وجود أي إشارة لذلك الإستهداف، لذا جزئية المدى غير مهمة هنا !!!
أنقر للتوسيع...

ممتاز استاذ لكن اتمني ان لا يتبرمج ذهن متابع ومشترك منتدانا العزيز على ان م / د

يستخدم للرماية على الدبابات فقط ومن منصة محموله فقط في معركة تقليدية بين قوات

نظامية

anwaralsharrad قال:
لا.. توجيه الليف البصري يتحصل في بعض أنماط صواريخ سبايك وليس جميعها !! التوجيه الرئيس لجميع فئات الصاروخ سبايك هو التصوير الحراري وبعضها يتحصل على ميزة إضافية في التوجيه من خلال الليف البصري (في المرحلة الأخيرة من الطيران).
أنقر للتوسيع...

توجيه الليف البصري optical fiber هو شكل من أشكال التوجيه التلفزيوني وارتبط منذ الثمانينات ببعض أنظمة الصواريخ الموجهه المضادة للدروع المسددة غالبا من الأرض.. فعلى الرغم من تعود المجتمع على التغير التقني السريع، فإن نمو موصلات الألياف البصرية كان استثنائياً، حيث إن الوقت المستغرق ما بين البحوث المخبرية وتطبيقها إلى واقع عملي، لم يأخذ أكثر من عقد من الزمن. ويعزى ذلك إلى تطور تقنية كل من الليزر والزجاج، حيث يرجع الفضل في تطبيقات هذه التقنية لكل من الفرنسيين "دانيل كولادن" Daniel Colladon و"جاكوس بابينت" Jacques Babinet في العام 1840. ثم تابع بعد ذلك الأمر البريطاني "جون تيندول" John Tyndall في دراساته وكتابه عن "خاصية الانعكاس الداخلي الكلي للضوء" property of total internal reflection في العام 1870.

الليفة الضوئية أو البصرية في أبسط وصف لها، سلك من الزجاج أو البلاستيك يقوم بنقل حزم من الأشعة الضوئية من أحد طرفيه إلى الطرف الآخر باستخدام نظرية انتشار وانعكاس الضوء الداخلي internal reflection في الوسط الزجاجي. وتصنع الليفة البصرية من خيط زجاجي يشبه الحبل المجدول، ويتم إنتاجها بأقطار تتراوح بين عشرة أجزاء من المليون من المتر، وحتى 150 جزء من المليون من المتر، وتسحب هذه الألياف من الزجاج بعد تسخينه إلى درجة الانصهار، ويلزم أن يكون الزجاج على درجة عالية جداً من النقاء، حتى يمكن أن يعطي قناة مناسبة لمرور الضوء. ويكسى الزجاج بعد ذلك بعدة طبقات من مواد تعمل كغلاف للألياف وتقويتها، كما تمنع تلك المواد هروب وتسرب الضوء من الليفة وتمنع الضوء الخارجي من الدخول إليها.

الجراح قال:
ممتاز استاذ لكن اتمني ان لا يتبرمج ذهن متابع ومشترك منتدانا العزيز على ان م / د

يستخدم للرماية على الدبابات فقط ومن منصة محموله فقط في معركة تقليدية بين قوات

نظامية
أنقر للتوسيع...

الدراسة التي ذكرتها تناولت هذه الجزئية أيضا وتحدثت عن أن ما نسبته 30 إلى 40% فقط من الصواريخ المضادة للدروع تسدد بإتجاه أهداف مدرعة وأن باقي النسبة مخصصة لأهداف أخرى ليس لها علاقة بالدروع، مثل تجمعات أفراد أو مخابىء أو تحصينات وهكذا.

الجراح قال:
سبايك فوق الممتاز لكن توجيهة Fiber optic

الرامى سيظل يرقب الهدف حتى اصابتة عكس الجافلن ما ان يطلق الرامي يستطيع ان يغادر موقعة فورا
أنقر للتوسيع...
بالتاكيد اخي لايوجد سلاح كامل ولكن اذا اعتبرنا لكل مهمه والوسيله المثلى لها بشكل عام، وحالة التضاريس المعقده وليست المنبسطه بشكل خاص فإن عائله سبايك هي الافضل والاعم بين الجميع لانه بالتضاريس المعقده/المرتفعات سيفشل الكورنيت الليزري التوجيه والجافلين الحراري وصواريخ rf datalink بانواعها.

للتاكيد نعم كما تفضلتم عائلة الاسبايك فايبر اوبتكس/راديوي تصلح لمعالجة "كافة انواع الاهداف الميدانيه وحتى البحريه وليس الدروع فقط ولعدة اسباب منها خاصية module warheads.



التعديل الأخير:
تعمل شركة LIG Nex1 على تطوير تحديث صاروخي موجه للتصدير إلى (GCC) كمشروع تعديل وتطوير لنظام الأسلحة استجابة لمتطلبات دولة خليجية. يتم تطويره بدعم من معهد أبحاث تقدم تكنولوجيا الدفاع بتكلفة تطوير تبلغ حوالي 4.45 مليار وون كوري على مدى 30 شهرًا (سبتمبر 2021 إلى فبراير 2024). تم تغيير الرأس الحربي الثنائي إلى HEAT-MP(Multi-Purpose






في نوفمبر 2022، ذكر معهد بونجسان لأبحاث صناعة الدفاع أيضًا أنه أجرى اجتماعًا تفصيليًا لمراجعة التصميم (CDR) لمشروع تعديل وتطوير الصواريخ الموجهة من نوع التصدير تحت رعاية معهد تعزيز تكنولوجيا الدفاع، وتفقد التصميم/ حالة إنتاج النموذج الأولي في مجال الرأس الحربي/جهاز الاطلاق، وأعلنوا أنهم سيضعون اللمسات النهائية على التصميم التفصيلي، واستكمال التحقق من الأداء من خلال الاختبار الفني بحلول عام 2024، وتصديره إلى سوق (GCC).

الجراح قال:
تعمل شركة LIG Nex1 على تطوير تحديث صاروخي موجه للتصدير إلى (GCC) كمشروع تعديل وتطوير لنظام الأسلحة استجابة لمتطلبات دولة خليجية. يتم تطويره بدعم من معهد أبحاث تقدم تكنولوجيا الدفاع بتكلفة تطوير تبلغ حوالي 4.45 مليار وون كوري على مدى 30 شهرًا (سبتمبر 2021 إلى فبراير 2024). تم تغيير الرأس الحربي الثنائي إلى HEAT-MP(Multi-Purpose

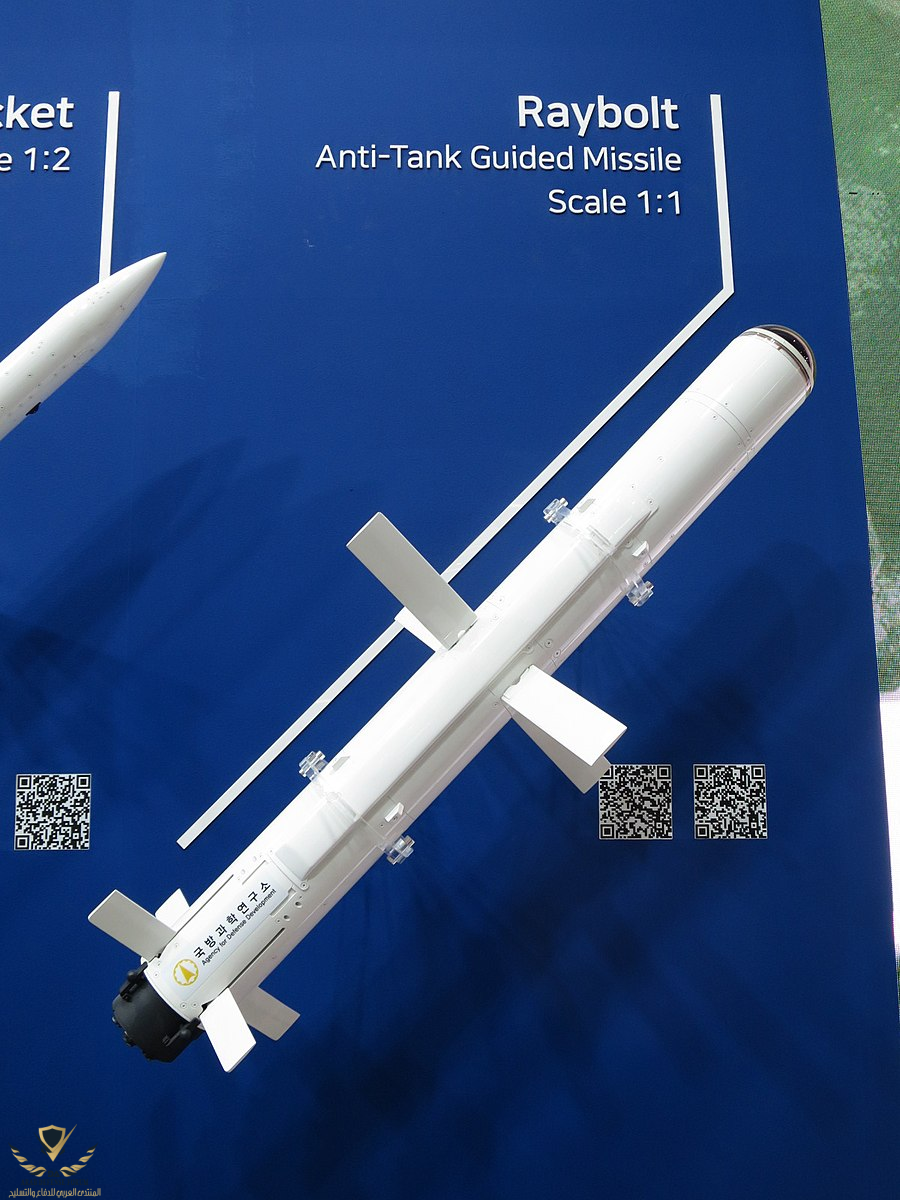

مشاهدة المرفق 658094




في نوفمبر 2022، ذكر معهد بونجسان لأبحاث صناعة الدفاع أيضًا أنه أجرى اجتماعًا تفصيليًا لمراجعة التصميم (CDR) لمشروع تعديل وتطوير الصواريخ الموجهة من نوع التصدير تحت رعاية معهد تعزيز تكنولوجيا الدفاع، وتفقد التصميم/ حالة إنتاج النموذج الأولي في مجال الرأس الحربي/جهاز الاطلاق، وأعلنوا أنهم سيضعون اللمسات النهائية على التصميم التفصيلي، واستكمال التحقق من الأداء من خلال الاختبار الفني بحلول عام 2024، وتصديره إلى سوق (GCC).
أنقر للتوسيع...
المصدر ؟

حضـــرة القـــائـــد قال:
اتفاقية تعاون بين شركة هايونداي و
LIG لتصديرها للشرق الاوسط ..
​


مشاهدة المرفق 662050


www.hyundai.co.kr

íëë¡íâLIG, ì¤ë ë°©ì°ìì¶ íë ¥ MOU

ì¤ëì§ì ë°©ì°ìì¶ íë ¥ì ìí íì½ì 체결⦠ìì¶ ìë ê°í ë¹ì¬ 무ì¸ì²´ê³ íë«í¼ì LIGë¥ì¤ì ì¥ë¹ íì¬, íì¥ì± ì ë³´ì¬
www.hyundai.co.kr www.hyundai.co.kr
أنقر للتوسيع...

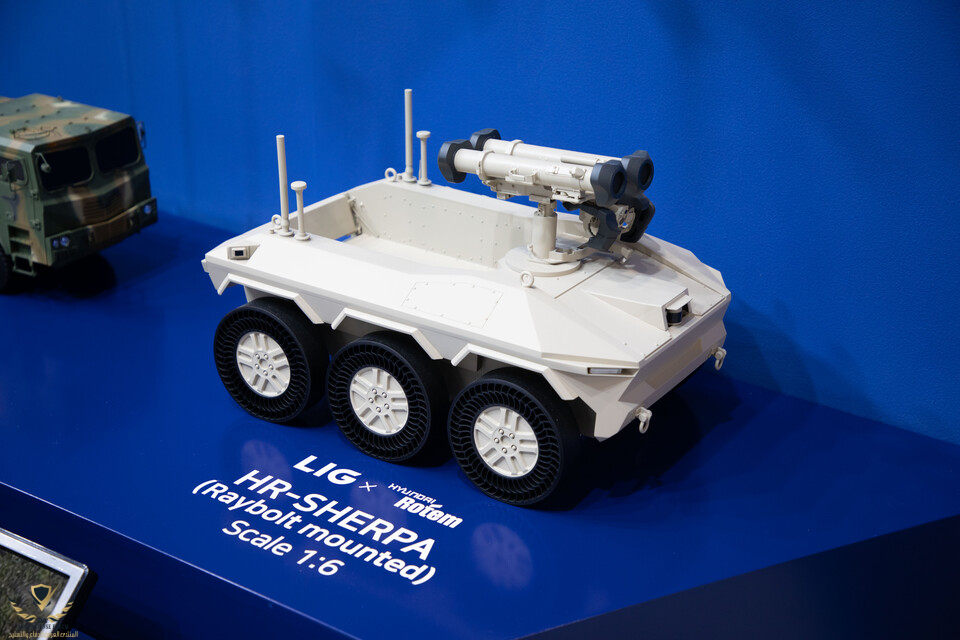

عربة هايونداي مسلحة Raybolt



الجراح قال:
عربة هايونداي مسلحة Raybolt​

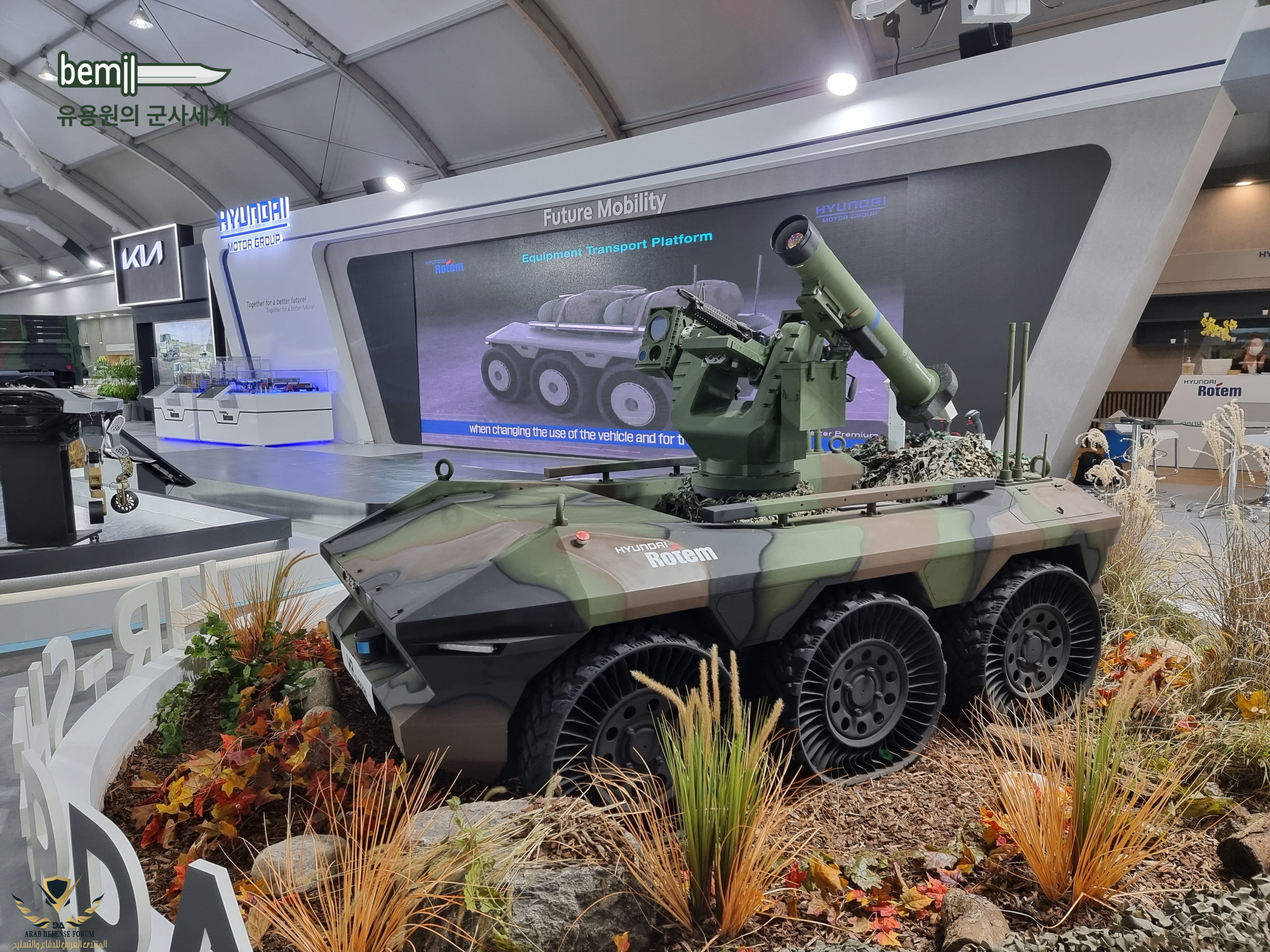

مشاهدة المرفق 662504
أنقر للتوسيع...

لا اظن ان هذا التكوين من الرايبولت سينجح لدينا اذا اخذنا اليمن كمثال
-
احد اهم اسباب نجاح الرايبولت هم المشاة حيث كانوا يتنقلون به بين المواقع
والتضاريس المختلفة حتى الجبلية منها والتي يصعب على تلك الآليات الوصول لها ​

​

المغرد الكوري الشهير Mason مايزال يثير الجدل بتغريداته ويصرح عن حصول دولة مجهولة عل أعداد غير محددة من النظام.

m2abuassi قال:
المغرد الكوري الشهير Mason مايزال يثير الجدل بتغريداته ويصرح عن حصول دولة مجهولة عل أعداد غير محددة من النظام.
أنقر للتوسيع...

هل هذا الحساب صاحب مصداقية كبيره او هل معلوماته دائماً تتحقق 🤨
