تدشين اول كورفيت من طراز جويند لمصر
- بادئ الموضوع EGY_RAFALE
- تاريخ البدء
- إنضم
- 20 يناير 2014
- المشاركات
- 9,490
- التفاعل
بالتوفيق
- إنضم
- 13 فبراير 2015
- المشاركات
- 7,489
- التفاعل
- الدولة
لان النهاردة تدشين اول كورفيت جويند مصرى ونزل فى الصحف هناك بحضور 300 مهندس وفنى مصر للتدريب هناك وهيتم تركيب الصارى النهاردة ويعد كدا على نص 2017 هيشرف فى مصر بعد الاختبارات ويبدأ تصنيع ال 3 كوررفيتات الترسانة البحرية فى الاسكندرية
- إنضم
- 11 فبراير 2010
- المشاركات
- 30,061
- التفاعل
- الدولة
مبروك لمصر.
- إنضم
- 15 يوليو 2009
- المشاركات
- 9,233
- التفاعل
- الدولة
مبروك لمصر مزيدا من التقدم ان شاء الله لو تكرمت ومددتنا بمعلومات عنها
- إنضم
- 25 أغسطس 2016
- المشاركات
- 5,325
- التفاعل
- الدولة
أعلنت صحيفة " le marin " الأسبوعية الفرنسية عن استعداد شركة DCNS الفرنسية لتدشين أول كورفيت جويند شبحي مصري " Gowind 2500 " ، غداً السبت 17 سبتمبر 2016 ، من داخل ورش بناء السفن بمدينة " لوريان Lorient " الفرنسية ، و من المقرر إقامة حفل التدشين بحضور الوفد العسكري المصري و ممثلي شركة DCNS و عمال الميناء ، و سيتم استكمال تنصيب باقي تجهيزه الإلكتروني و تسليحه خارج الورشة ، على أن يتم تسليمه إلى مصر نهاية عام 2017 .
و قد أوضحت الصحيفة أن ما يصل إلى 300 مهندس و خبير فني مصري يتواجدون حالياً بمدينة لوريان لتلقي التدريب ، و ذلك في إطار نقل تكنولوجيا
التصنيع و البناء بموجب العقد الموقع بين الجانبين المصري و الفرنسي ، حيث تعاقدت البحرية المصرية على 4 قطع بحرية من نفس الطراز ، من بينهم
3 قطع تصنيع محلي بترسانة الأسكندرية البحرية و التي بدأت في تصنيع أول كورفيت لها خلال شهر أبريل الماضي ، و جاري التفاوض علي قطعتين
إضافيتين ليصل العدد المتعاقد عليه إلى 6 قطع بحرية .
http://www.lemarin.fr/secteurs-acti...lon-egyptien-flotte-sur-le-bpc-anwar-el-sadat
و قد أوضحت الصحيفة أن ما يصل إلى 300 مهندس و خبير فني مصري يتواجدون حالياً بمدينة لوريان لتلقي التدريب ، و ذلك في إطار نقل تكنولوجيا
التصنيع و البناء بموجب العقد الموقع بين الجانبين المصري و الفرنسي ، حيث تعاقدت البحرية المصرية على 4 قطع بحرية من نفس الطراز ، من بينهم
3 قطع تصنيع محلي بترسانة الأسكندرية البحرية و التي بدأت في تصنيع أول كورفيت لها خلال شهر أبريل الماضي ، و جاري التفاوض علي قطعتين
إضافيتين ليصل العدد المتعاقد عليه إلى 6 قطع بحرية .
http://www.lemarin.fr/secteurs-acti...lon-egyptien-flotte-sur-le-bpc-anwar-el-sadat
- إنضم
- 25 أغسطس 2016
- المشاركات
- 5,325
- التفاعل
- الدولة
مواصفات الكورفيت
الكورفيت الشبحي الفرنسى Gowind-2500 Class
- هو كورفيت ذو مواصفات و قدرات شبحيه Stealth Capabilities متعدد المهام Multi-Mission Combat Vessel حامل للصواريخ الموجهه من إنتاج شركه DCNS الفرنسيه للصناعات البحريه ، يتميز بتجهيزه العالي المقارب للفرقاطات الثقيله و يعتبر نسخه مصغره من فرقاطات Fremm فريم الفرنسيه .
- تعاقدت عليه مصر بعدد [4] + [2] جاري التفاوض عليهم حالياً ، نص التعاقد علي أن يتم تصنيع أول كورفيت في أحواض بناء السفن التابعة لشركة DCNS بمدينة لوريان الفرنسية و الثلاثه الباقين في أحواض بناء السفن بمدينه الأسكندريه مع نقل تكنولوجيا بناء البدن + تجميع باقي المكونات محلياً .
- ينتظر إستلام أول كورفيت عام 2017 .
- المهام :
▬▬▬▬
- ضرب السفن و الغواصات .
- ضرب الأهداف البريه الساحليه .
- مكافحه الألغام البحريه .
- الدفاع الجوي و صد الهجمات الصاروخيه .
- الدفع :
▬▬▬
- منظومه دفع propulsion system تعمل بالديزل - كهرباء Combined Diesel And Electric .
المواصفات العامه :
▬▬▬▬▬▬▬
- الإزاحة : 2600 طن .
- الطول : 102 متر .
- العرض : 16 متر .
- السرعة القصوى : 46.3 كم / ساعة .
- المدى : 6852 كم علي سرعه 28 كلم / ساعه .
- الطاقه الإستيعابيه : [65] فرد طاقم + [15] فرد من القوات الخاصه .
- البقائية : 3 أسابيع .
- الرادارات :
▬▬▬▬▬
1- رادار أمامي رئيسي مثبت داخل القبه طراز Smart S MK2 3D Surveillance Radar و هو رادار ثلاثي الأبعاد عالي الأداء للكشف و التتبع الجوي و السطحي ، لديه قدره عاليه في كشف الأهداف الشبحيه و تحمل التشويش الإلكتروني المعادي من إنتاج شركه Thales تاليس الفرنسيه و يمتلك القدرات الأتيه :
- طاقه الرصد : في حال العمل بطاقه متوسطه يصل المدي لـ 150 كلم و في حال العمل بالطاقه القصوي يصل المدي لـ 250 كلم .
- قدره كشف الصواريخ الصغيره الحجم من مدي 50 كلم .
- قدره تتبع 500 هدف جوي و سطحي في وقت واحد .
- سهوله التشغيل و الصيانه .
- سرعه الدوران : 13.5 - 27 دوره / دقيقه .
- النطاق الترددي ( E/F Band ( excl . ATC And Communication bands .
- دعم توجيه الصواريخ و المدافع .
2- راداران أماميان مثبتان أعلي القبه Navigation And Surveillance Radars للملاحه و المراقبه ،، يتخصص رادار المراقبه بشكل كبير في كشف الصواريخ المعاديه العامله بنمط الطيران المنخفض الملاصق لسطح البحر Sea Skimming .
3- رادار خلفي مثبت أعلي هانجر المروحيه Helicopter Approach Control Radar يعمل علي مراقبه إقتراب المروحيه المضاده للغواصات من الكورفيت و توجيهها للهبوط علي السطح .
وتتميز ساريه الكورفيت بجمع الرادارات فى قبه واحده لاضفاء مزيد من الشبحيه
وهى وحده العمليات للاستخبار والاستشعار
PSIM أو Panoramic Sensor Intelligence Module الوحدة البانورامية للإستشعار والإستخبار
- نظام إداره المعارك :
▬▬▬▬▬▬▬▬▬
- نظام إداره المعارك المتكامل Integrated Combat Management System طراز SETIS من الجيل الأحدث The Latest-Generation و يتكون من نظام معالجه البيانات و نظام مراقبه الأسلحه و أنظمه الملاحه و مجموعه متكامله من أنظمه الإستشعار و يتولي إداره جميع ما سبق و إتخاذ قرار الرد السريع علي الأخطار و العدائيات المختلفه من إنتاج شركه DCNS الفرنسيه للصناعات البحريه .
- الأنظمه المضاده للألغام :
▬▬▬▬▬▬▬▬▬▬▬
- نظام Mine Countermeasures Management System الذي يعتمد علي السونارات الكاشفه و يقوم بإداره الإجراءات المناسبه المضاده للألغام البحريه .
- السونارات :
▬▬▬▬▬▬
- سونار مثبت في بدن الكورفيت طراز Kingklip hull mounted sonar يعمل بنمط كشف إيجابي و سلبي Active And Passive علي نطاق التردد المتوسط Medium Frequency عالي الكفائه في كشف الغواصات – طوربيدات و تجنب الألغام المعاديه ، يتميز بسهوله التشغيل و الصيانه و دقته العاليه في رصد الأهداف المعاديه و توافقه التام مع أنظمه السونارات العامله علي نطاق التردد المنخفض - المجروره التي تزيد من فاعليته عند العمل بجانبها كمنظومه متكامله من إنتاج شركه Thales الفرنسيه .
- سونار طراز CAPTAS-2 Variable depth sonar و هو سونار مجرور يتم إنزاله للماء للكشف بعيد المدي يعمل بنمط كشف إيجابي و سلبي Active And Passive Sonar علي نطاق التردد المنخفض Low Frequency علي مختلف الأعماق Variable depth sonar دقيق جداً في تحديد الأهداف المعاديه مع قدره عاليه في كشف الغواصات الهادئه (الشبحيه) و يعمل بزاويه 360 درجه من إنتاج شركه Thales الفرنسيه .
- أنظمه التحكم في النيران :
▬▬▬▬▬▬▬▬▬▬▬▬
- يعمل رادار الـ Smart S MK2 المذكور علي توجيه الصواريخ و أيضاً دعم توجيه المدافع .
- نظام راداري كهروبصري للتحكم في نيران المدافع Radar and Optronic Fire Control Systems يحتوي علي رادار Radar و كاميرا تليفزيونيه TV Camera و كاميرا حراريه IR Camera و نظام تحديد المسافات بالليزر Laser Range Finder مثبت في مقدمه الكورفيت .
- منظومه توجيه خاصه Fire Control System لمدافع الـ CIWS الخلفيه .
- الأنظمه الدفاعيه و الحرب الإلكترونيه :
▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬
- نظام الدعم الإلكتروني و الإنذار المبكر طراز Altesse-X ESM الذي يوفر قدرات الوعي الكامل للكورفيت حيث يعمل علي كشف و إعتراض إشارات الرادارات المعاديه و تحليلها و تحديد موقعها و إتجاهها و خطورتها من إنتاج شركه Thales الفرنسيه .
- نظام الدعم الإكتروني و الإنذار المبكر طراز Vigile 200 Electronic Intelligence ESM و يعمل أيضاً علي كشف و إعتراض إشارات الرادارات المعاديه و تحليلها و تحديد موقعها و إتجاهها و خطورتها من إنتاج شركه Thales الفرنسيه .
- 2 نظام تشويش و حمايه ذاتيه Radar Electronic Counter-Measures System for Self-protection and Area Defence طراز Scorpion 2 للدفاع الإلكتروني النشط ضد الرادارات و أنظمه توجيه الصواريخ من إنتاج شركه Thales الفرنسيه .
- أنظمه تعريف الصديق من العدو IFF .
- قواذف طراز Sylena Decoy Luncher لإطلاق الشراك الخداعيه المضلله للصواريخ الراداريه و الحراريه المعاديه من إنتاج شركه Lacroix Defense الفرنسيه .
- أنظمه الإتصالات :
▬▬▬▬▬▬▬▬
- أنظمه إتصالات متكامله Integrated Communication Systems تشمل أنظمه إتصال بالأقمار الصناعيه Satllite Communication Systems .
- التسليح :
▬▬▬▬▬
أولاً : المدافع :
▬▬▬▬▬▬
- مدفع أمامي طراز Oto Melara 76 Super Rapid Fire الإيطالي عيار 76 مم للدفاع الجوي و ضرب الأهداف السطحيه و الصواريخ يبلغ مداه 20 كم بكثافه نيرانيه تقدر بـ 120 طلقه / دقيقه ، يمكنه إطلاق قذائف DART الذكية المضادة للأهداف الجويه منها شديدة الإنخفاض و أيضاً قذائف Vulcano الذكية الموجهة بمنظومة GPS + منظومة توجيه بالأشعة تحت الحمراء أو الليزر في المرحلة النهائية و البالغ مداها 40 كم من إنتاج شركه Oto Melara Finmeccanica الإيطاليه ،
- يمكن تزويد المدفع بنظام التوجيه طراز Strales Guidance System ليعمل كنظام دفاعي مضاد للتهديدات المقتربه CIWS ، النظام يقوم بتوجيه قذائف DART و هو فعال في ضرب الصواريخ الحديثه الأسرع من الصوت Supersonic Missiles - العاليه المناوره و أيضاً القوارب الصغيره السريعه Fast Manouevring Little Boats بمدي مؤثر يقدر بـ 8 كلم .

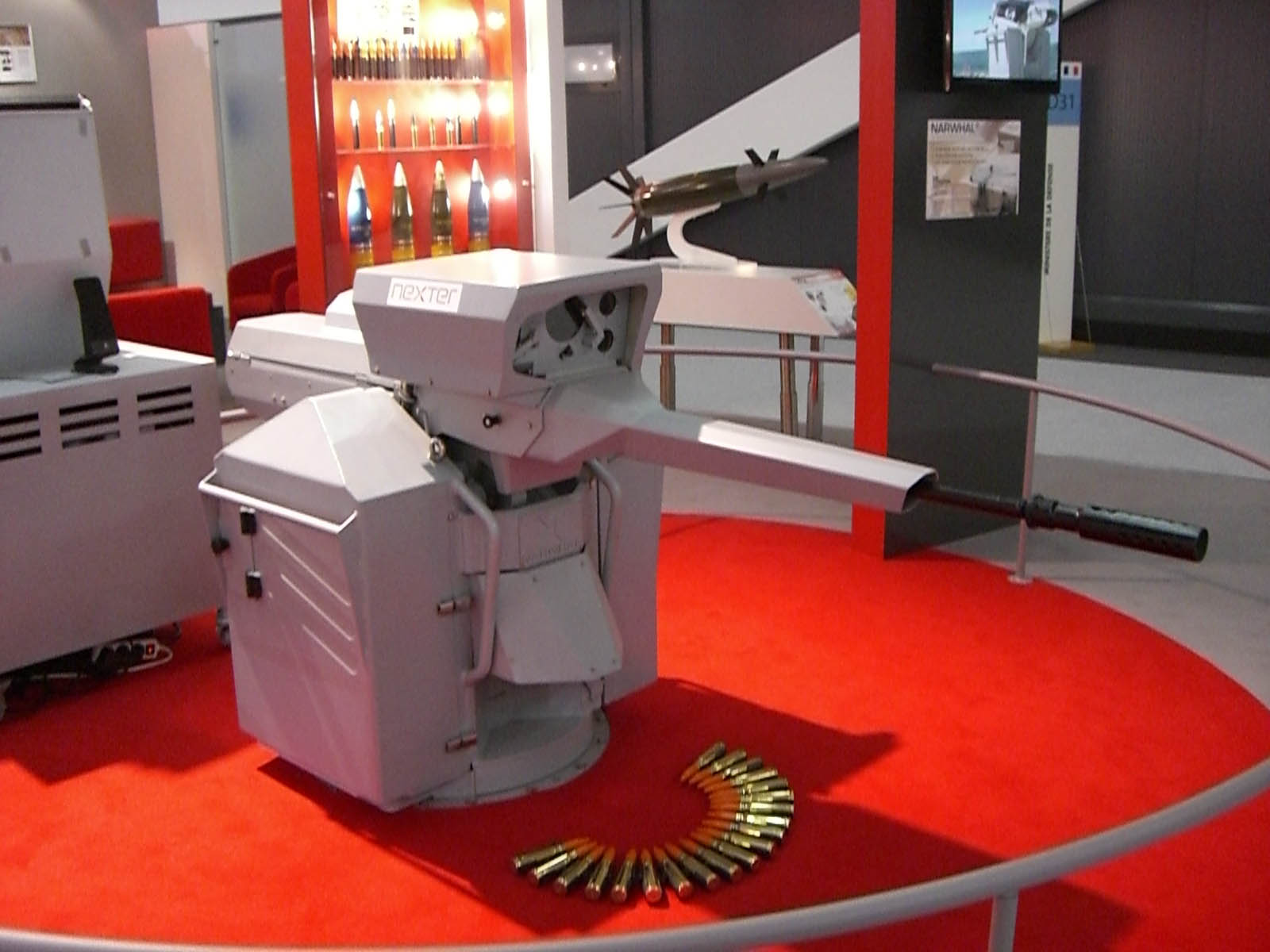

- 2 مدفع CIWS طراز Nexter Narwhal عيار 20 ملم مثبتان خلف الكورفيت أعلي حظيره المروحيه يعملان بالتحكم عن بعد Remotly Operated ضد الأهداف الجوية و السطحيه المقتربة يوفران كثافه نيرانيه تقدر بـ 700 طلقه / دقيقه و يبلغ مداهم 2 كلم من إنتاج شركه Nexter الفرنسيه .
ثانياً : الصواريخ :
▬▬▬▬▬▬▬

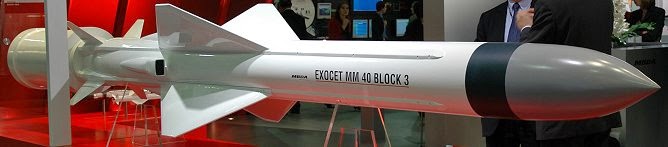

- 8 صورايخ طراز Exocet MM40 Block III إكسوست المضاده للسفن و الأهداف البريه الساحليه من إنتاج شركه MBDA الفرنسيه لصناعه الأسلحه و التي تعمل بنمط الطيران شديد الانخفاض Sea-Skimming ، يتم توجيهها بالقصور الذاتي Inertial Navigation System INS ثم التوجيه المستقل Autonomous Terminal Guidance عن طريق تفعيل الباحث الراداري النشط الخاص بالصاروخ Active Seeker الذي يعمل علي النطاق الترددي J-Band + توجيه بالقمر الصناعي GPS لضرب الأهداف البريه الساحليه ، و هي صواريخ شبحيه التصميم ذات قدره عاليه علي المناوره و تحمل التشويش الإلكتروني ، يبلغ وزن الصاروخ 780 كجم و رأسه الحربي 160 كجم و طوله أقل من 6 أمتار و مداه الأقصي 200 كلم .
- 16 خليه عموديه VLS Vertical Launching System طراز Sylver A35 cells لإطلاق صواريخ Mica ميكا الحراريه و الراداريه للدفاع الجوي بمدي يقدر بـ 20 كلم و تتميز بقدرتها علي ضرب المقاتلات و المروحيات والطائرات من دون طيار و الصواريخ العامله بنمط الطيران شديد الانخفاض Sea-Skimming من إنتاج شركه MBDA الفرنسيه لصناعه الأسلحه .
ثالثاً : الطوربيدات :
▬▬▬▬▬▬▬▬

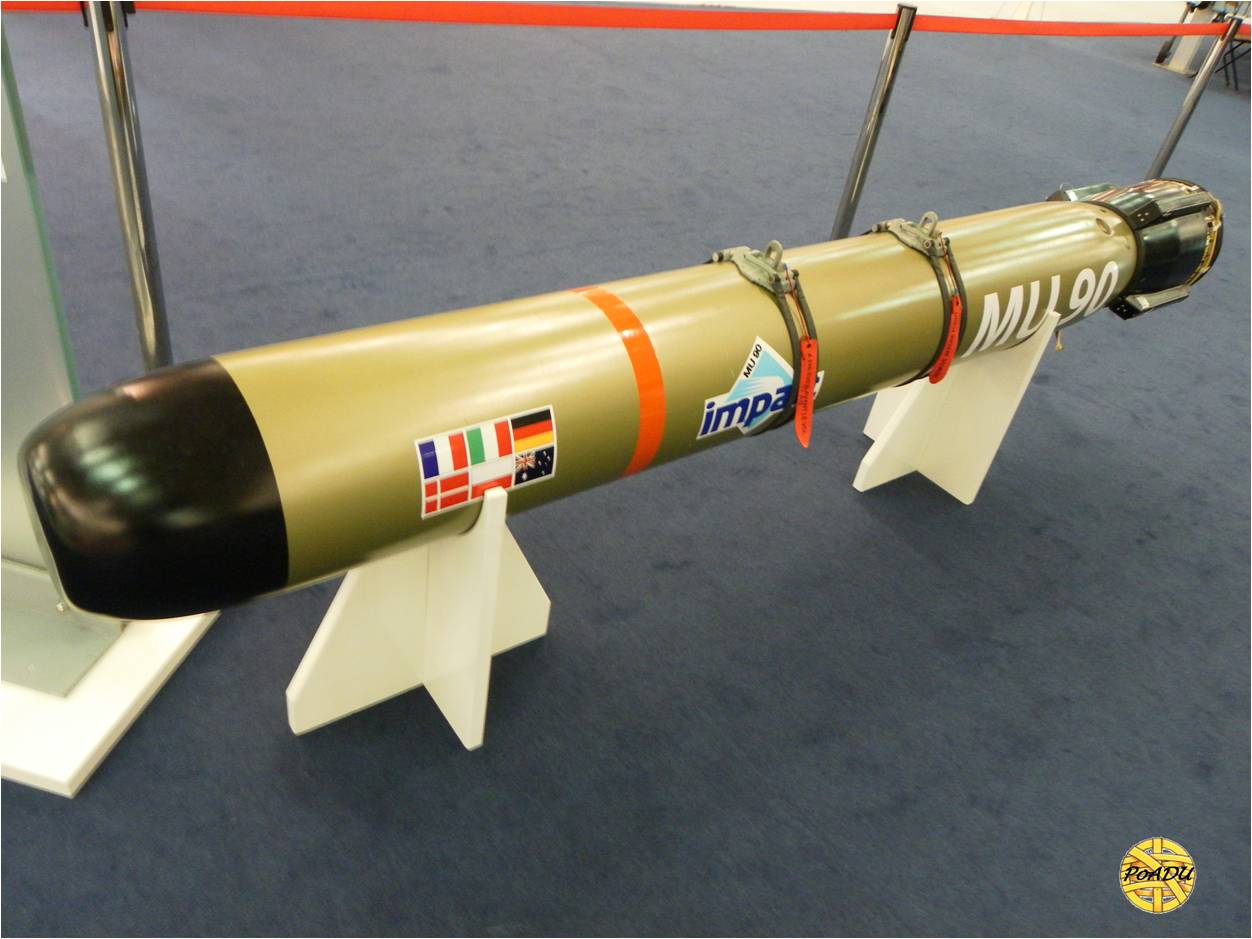

- 2 قاذف لإطلاق طوربيدات مضاده للغواصات طراز MU-90 المطوره من قبل المجموعه الأوروبيه Eurotrop المؤسسه بواسطه شركتي DCNS و THALES الفرنسيتين و شركه WASS الإيطاليه ، و هي طوربيدات عاليه المناوره و الفاعليه ضد أنظمه الحمايه و الشراك الخداعيه المضلله Decoys يبلغ مداها الأقصي 23 كلم بقدره الوصول لعمق يصل لـ 1000 متر تحت سطح البحر .
- طوربيدات الـ MU-90 يوجد منها نسخه أخري من الفئه MU-90 Hard Kill مضاده للطوربيدات Anti-Torpedo Torpedo يمكن تسليح الفرقاطه بها ، تستخدم نمط القتل الصعب Hard Kill - الإصطدام المباشر في الطوربيد المعادي و هو يختلف بذلك عن أنظمه القتل السهل و التي تستخدم الأنظمه المؤثره و المضلله للطوربيدات Decoys .
رابعاً : الطائرات و القوارب :
▬▬▬▬▬▬▬▬▬▬▬
- يعمل علي الكورفيت مروحيه ثقيله مكافحه للغوصات بوزن 10 طن كالـ NH90-NFH + مزود بحظيره داخليه لمروحيه و أشارت الصحافه الفرنسيه و العالميه مؤخراً إلي تفاوض مصر علي إقتناء عدد من هذه المروحيه ،
- المروحيه مجهزه بأنظمه إستشعار متطوره + حزمه سونارات متكامله Integrated Sonar Suite غاطسه نشطه Active و عائمه نشطه و سلبيه Active & Passive و تبلغ سرعتها القصوي 300 كلم / ساعه و مداها 1000 كلم و سقف الإرتفاع 6000 متر و معدل التسلق 8 متر / ثانيه .
- تتسلح بـ 2 طوربيد طراز MU-90 المضاد للغواصات البالغ مداه الأقصي 23 كلم .
- أو 2 صاروخ طراز MARTE MK2/S المضاد للسفن البالغ مداه 30 كلم .
- المروحيه من إنتاج شركة NHIndustries الفرنسية المملوكة بالكامل لشركات Airbus Helicopters الأوروبية و AgustaWestland الإيطالية و Fokker Technologies الهولندية .
- قدره حمل طائرتان من دون طيار Unmanned Aerial Vehicle UAV لأغراض الإستطلاع و المراقبه مخصص لهم مهبطان علي السطح أمام مهبط المروحيه .
- قدره حمل 2 قارب سريع قابل للنفخ Rigid Hulled Inflatable Boat علي جانبي الكورفيت بطول 6.5 متر للعمليات الخاصه Commando Operations .
الكورفيت الشبحي الفرنسى Gowind-2500 Class
- هو كورفيت ذو مواصفات و قدرات شبحيه Stealth Capabilities متعدد المهام Multi-Mission Combat Vessel حامل للصواريخ الموجهه من إنتاج شركه DCNS الفرنسيه للصناعات البحريه ، يتميز بتجهيزه العالي المقارب للفرقاطات الثقيله و يعتبر نسخه مصغره من فرقاطات Fremm فريم الفرنسيه .
- تعاقدت عليه مصر بعدد [4] + [2] جاري التفاوض عليهم حالياً ، نص التعاقد علي أن يتم تصنيع أول كورفيت في أحواض بناء السفن التابعة لشركة DCNS بمدينة لوريان الفرنسية و الثلاثه الباقين في أحواض بناء السفن بمدينه الأسكندريه مع نقل تكنولوجيا بناء البدن + تجميع باقي المكونات محلياً .
- ينتظر إستلام أول كورفيت عام 2017 .
- المهام :
▬▬▬▬
- ضرب السفن و الغواصات .
- ضرب الأهداف البريه الساحليه .
- مكافحه الألغام البحريه .
- الدفاع الجوي و صد الهجمات الصاروخيه .
- الدفع :
▬▬▬
- منظومه دفع propulsion system تعمل بالديزل - كهرباء Combined Diesel And Electric .
المواصفات العامه :
▬▬▬▬▬▬▬
- الإزاحة : 2600 طن .
- الطول : 102 متر .
- العرض : 16 متر .
- السرعة القصوى : 46.3 كم / ساعة .
- المدى : 6852 كم علي سرعه 28 كلم / ساعه .
- الطاقه الإستيعابيه : [65] فرد طاقم + [15] فرد من القوات الخاصه .
- البقائية : 3 أسابيع .
- الرادارات :
▬▬▬▬▬
1- رادار أمامي رئيسي مثبت داخل القبه طراز Smart S MK2 3D Surveillance Radar و هو رادار ثلاثي الأبعاد عالي الأداء للكشف و التتبع الجوي و السطحي ، لديه قدره عاليه في كشف الأهداف الشبحيه و تحمل التشويش الإلكتروني المعادي من إنتاج شركه Thales تاليس الفرنسيه و يمتلك القدرات الأتيه :
- طاقه الرصد : في حال العمل بطاقه متوسطه يصل المدي لـ 150 كلم و في حال العمل بالطاقه القصوي يصل المدي لـ 250 كلم .
- قدره كشف الصواريخ الصغيره الحجم من مدي 50 كلم .
- قدره تتبع 500 هدف جوي و سطحي في وقت واحد .
- سهوله التشغيل و الصيانه .
- سرعه الدوران : 13.5 - 27 دوره / دقيقه .
- النطاق الترددي ( E/F Band ( excl . ATC And Communication bands .
- دعم توجيه الصواريخ و المدافع .
2- راداران أماميان مثبتان أعلي القبه Navigation And Surveillance Radars للملاحه و المراقبه ،، يتخصص رادار المراقبه بشكل كبير في كشف الصواريخ المعاديه العامله بنمط الطيران المنخفض الملاصق لسطح البحر Sea Skimming .
3- رادار خلفي مثبت أعلي هانجر المروحيه Helicopter Approach Control Radar يعمل علي مراقبه إقتراب المروحيه المضاده للغواصات من الكورفيت و توجيهها للهبوط علي السطح .
وتتميز ساريه الكورفيت بجمع الرادارات فى قبه واحده لاضفاء مزيد من الشبحيه
وهى وحده العمليات للاستخبار والاستشعار
PSIM أو Panoramic Sensor Intelligence Module الوحدة البانورامية للإستشعار والإستخبار
- نظام إداره المعارك :
▬▬▬▬▬▬▬▬▬
- نظام إداره المعارك المتكامل Integrated Combat Management System طراز SETIS من الجيل الأحدث The Latest-Generation و يتكون من نظام معالجه البيانات و نظام مراقبه الأسلحه و أنظمه الملاحه و مجموعه متكامله من أنظمه الإستشعار و يتولي إداره جميع ما سبق و إتخاذ قرار الرد السريع علي الأخطار و العدائيات المختلفه من إنتاج شركه DCNS الفرنسيه للصناعات البحريه .
- الأنظمه المضاده للألغام :
▬▬▬▬▬▬▬▬▬▬▬
- نظام Mine Countermeasures Management System الذي يعتمد علي السونارات الكاشفه و يقوم بإداره الإجراءات المناسبه المضاده للألغام البحريه .
- السونارات :
▬▬▬▬▬▬
- سونار مثبت في بدن الكورفيت طراز Kingklip hull mounted sonar يعمل بنمط كشف إيجابي و سلبي Active And Passive علي نطاق التردد المتوسط Medium Frequency عالي الكفائه في كشف الغواصات – طوربيدات و تجنب الألغام المعاديه ، يتميز بسهوله التشغيل و الصيانه و دقته العاليه في رصد الأهداف المعاديه و توافقه التام مع أنظمه السونارات العامله علي نطاق التردد المنخفض - المجروره التي تزيد من فاعليته عند العمل بجانبها كمنظومه متكامله من إنتاج شركه Thales الفرنسيه .
- سونار طراز CAPTAS-2 Variable depth sonar و هو سونار مجرور يتم إنزاله للماء للكشف بعيد المدي يعمل بنمط كشف إيجابي و سلبي Active And Passive Sonar علي نطاق التردد المنخفض Low Frequency علي مختلف الأعماق Variable depth sonar دقيق جداً في تحديد الأهداف المعاديه مع قدره عاليه في كشف الغواصات الهادئه (الشبحيه) و يعمل بزاويه 360 درجه من إنتاج شركه Thales الفرنسيه .
- أنظمه التحكم في النيران :
▬▬▬▬▬▬▬▬▬▬▬▬
- يعمل رادار الـ Smart S MK2 المذكور علي توجيه الصواريخ و أيضاً دعم توجيه المدافع .
- نظام راداري كهروبصري للتحكم في نيران المدافع Radar and Optronic Fire Control Systems يحتوي علي رادار Radar و كاميرا تليفزيونيه TV Camera و كاميرا حراريه IR Camera و نظام تحديد المسافات بالليزر Laser Range Finder مثبت في مقدمه الكورفيت .
- منظومه توجيه خاصه Fire Control System لمدافع الـ CIWS الخلفيه .
- الأنظمه الدفاعيه و الحرب الإلكترونيه :
▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬
- نظام الدعم الإلكتروني و الإنذار المبكر طراز Altesse-X ESM الذي يوفر قدرات الوعي الكامل للكورفيت حيث يعمل علي كشف و إعتراض إشارات الرادارات المعاديه و تحليلها و تحديد موقعها و إتجاهها و خطورتها من إنتاج شركه Thales الفرنسيه .
- نظام الدعم الإكتروني و الإنذار المبكر طراز Vigile 200 Electronic Intelligence ESM و يعمل أيضاً علي كشف و إعتراض إشارات الرادارات المعاديه و تحليلها و تحديد موقعها و إتجاهها و خطورتها من إنتاج شركه Thales الفرنسيه .
- 2 نظام تشويش و حمايه ذاتيه Radar Electronic Counter-Measures System for Self-protection and Area Defence طراز Scorpion 2 للدفاع الإلكتروني النشط ضد الرادارات و أنظمه توجيه الصواريخ من إنتاج شركه Thales الفرنسيه .
- أنظمه تعريف الصديق من العدو IFF .
- قواذف طراز Sylena Decoy Luncher لإطلاق الشراك الخداعيه المضلله للصواريخ الراداريه و الحراريه المعاديه من إنتاج شركه Lacroix Defense الفرنسيه .
- أنظمه الإتصالات :
▬▬▬▬▬▬▬▬
- أنظمه إتصالات متكامله Integrated Communication Systems تشمل أنظمه إتصال بالأقمار الصناعيه Satllite Communication Systems .
- التسليح :
▬▬▬▬▬
أولاً : المدافع :
▬▬▬▬▬▬
- مدفع أمامي طراز Oto Melara 76 Super Rapid Fire الإيطالي عيار 76 مم للدفاع الجوي و ضرب الأهداف السطحيه و الصواريخ يبلغ مداه 20 كم بكثافه نيرانيه تقدر بـ 120 طلقه / دقيقه ، يمكنه إطلاق قذائف DART الذكية المضادة للأهداف الجويه منها شديدة الإنخفاض و أيضاً قذائف Vulcano الذكية الموجهة بمنظومة GPS + منظومة توجيه بالأشعة تحت الحمراء أو الليزر في المرحلة النهائية و البالغ مداها 40 كم من إنتاج شركه Oto Melara Finmeccanica الإيطاليه ،
- يمكن تزويد المدفع بنظام التوجيه طراز Strales Guidance System ليعمل كنظام دفاعي مضاد للتهديدات المقتربه CIWS ، النظام يقوم بتوجيه قذائف DART و هو فعال في ضرب الصواريخ الحديثه الأسرع من الصوت Supersonic Missiles - العاليه المناوره و أيضاً القوارب الصغيره السريعه Fast Manouevring Little Boats بمدي مؤثر يقدر بـ 8 كلم .
- 2 مدفع CIWS طراز Nexter Narwhal عيار 20 ملم مثبتان خلف الكورفيت أعلي حظيره المروحيه يعملان بالتحكم عن بعد Remotly Operated ضد الأهداف الجوية و السطحيه المقتربة يوفران كثافه نيرانيه تقدر بـ 700 طلقه / دقيقه و يبلغ مداهم 2 كلم من إنتاج شركه Nexter الفرنسيه .
ثانياً : الصواريخ :
▬▬▬▬▬▬▬
- 8 صورايخ طراز Exocet MM40 Block III إكسوست المضاده للسفن و الأهداف البريه الساحليه من إنتاج شركه MBDA الفرنسيه لصناعه الأسلحه و التي تعمل بنمط الطيران شديد الانخفاض Sea-Skimming ، يتم توجيهها بالقصور الذاتي Inertial Navigation System INS ثم التوجيه المستقل Autonomous Terminal Guidance عن طريق تفعيل الباحث الراداري النشط الخاص بالصاروخ Active Seeker الذي يعمل علي النطاق الترددي J-Band + توجيه بالقمر الصناعي GPS لضرب الأهداف البريه الساحليه ، و هي صواريخ شبحيه التصميم ذات قدره عاليه علي المناوره و تحمل التشويش الإلكتروني ، يبلغ وزن الصاروخ 780 كجم و رأسه الحربي 160 كجم و طوله أقل من 6 أمتار و مداه الأقصي 200 كلم .
- 16 خليه عموديه VLS Vertical Launching System طراز Sylver A35 cells لإطلاق صواريخ Mica ميكا الحراريه و الراداريه للدفاع الجوي بمدي يقدر بـ 20 كلم و تتميز بقدرتها علي ضرب المقاتلات و المروحيات والطائرات من دون طيار و الصواريخ العامله بنمط الطيران شديد الانخفاض Sea-Skimming من إنتاج شركه MBDA الفرنسيه لصناعه الأسلحه .
ثالثاً : الطوربيدات :
▬▬▬▬▬▬▬▬
- 2 قاذف لإطلاق طوربيدات مضاده للغواصات طراز MU-90 المطوره من قبل المجموعه الأوروبيه Eurotrop المؤسسه بواسطه شركتي DCNS و THALES الفرنسيتين و شركه WASS الإيطاليه ، و هي طوربيدات عاليه المناوره و الفاعليه ضد أنظمه الحمايه و الشراك الخداعيه المضلله Decoys يبلغ مداها الأقصي 23 كلم بقدره الوصول لعمق يصل لـ 1000 متر تحت سطح البحر .
- طوربيدات الـ MU-90 يوجد منها نسخه أخري من الفئه MU-90 Hard Kill مضاده للطوربيدات Anti-Torpedo Torpedo يمكن تسليح الفرقاطه بها ، تستخدم نمط القتل الصعب Hard Kill - الإصطدام المباشر في الطوربيد المعادي و هو يختلف بذلك عن أنظمه القتل السهل و التي تستخدم الأنظمه المؤثره و المضلله للطوربيدات Decoys .
رابعاً : الطائرات و القوارب :
▬▬▬▬▬▬▬▬▬▬▬
- يعمل علي الكورفيت مروحيه ثقيله مكافحه للغوصات بوزن 10 طن كالـ NH90-NFH + مزود بحظيره داخليه لمروحيه و أشارت الصحافه الفرنسيه و العالميه مؤخراً إلي تفاوض مصر علي إقتناء عدد من هذه المروحيه ،
- المروحيه مجهزه بأنظمه إستشعار متطوره + حزمه سونارات متكامله Integrated Sonar Suite غاطسه نشطه Active و عائمه نشطه و سلبيه Active & Passive و تبلغ سرعتها القصوي 300 كلم / ساعه و مداها 1000 كلم و سقف الإرتفاع 6000 متر و معدل التسلق 8 متر / ثانيه .
- تتسلح بـ 2 طوربيد طراز MU-90 المضاد للغواصات البالغ مداه الأقصي 23 كلم .
- أو 2 صاروخ طراز MARTE MK2/S المضاد للسفن البالغ مداه 30 كلم .
- المروحيه من إنتاج شركة NHIndustries الفرنسية المملوكة بالكامل لشركات Airbus Helicopters الأوروبية و AgustaWestland الإيطالية و Fokker Technologies الهولندية .
- قدره حمل طائرتان من دون طيار Unmanned Aerial Vehicle UAV لأغراض الإستطلاع و المراقبه مخصص لهم مهبطان علي السطح أمام مهبط المروحيه .
- قدره حمل 2 قارب سريع قابل للنفخ Rigid Hulled Inflatable Boat علي جانبي الكورفيت بطول 6.5 متر للعمليات الخاصه Commando Operations .
- إنضم
- 9 ديسمبر 2010
- المشاركات
- 1,087
- التفاعل
- إنضم
- 1 مايو 2011
- المشاركات
- 21,530
- التفاعل
- الدولة
صعب حجم بسلامته لا يسمح
- إنضم
- 29 نوفمبر 2011
- المشاركات
- 2,419
- التفاعل
- الدولة
على العكس اخي عزت الدفاع الجوي ممتاز جدا فالكورفيت دفاعه الجوي للحماية الذاتية و بالتالي لا يهم ان اسقطت الهدف المعادي من مسافة 100 كلم او 5 كلم بل الاهم منعه من اصابة بدن السفينة و الميكا خاصة بنمط التوجيه الحراري ممتاز للاهداف المحلقة على ارتفاع متوسط الى عالي حتى 11 كلم اما الراداري فسيكون مخصصا للاهداف الكاشطة لموج البحر حيث سيفيده بشكل كبير نمط التوجيه الاجابي في اعدام الهدف عبر زيادة امكانية الاطباق و دقته و بسرعته التي تصل او تتجاوز 3 ماخ سيجعل الاصابة المباشرة مهلكة لاي هدف
في أمان الله
في أمان الله
- إنضم
- 23 أغسطس 2011
- المشاركات
- 16,412
- التفاعل
- الدولة
الصناعة البحرية الفرنسية متميزة جدا, الف مبروك لمصر
- إنضم
- 10 يناير 2016
- المشاركات
- 9,886
- التفاعل
- الدولة
كورفيت مميز ومتعدد المهام
ربما الاجدر للسعودية ان تقتنية بدل سفن القتال الساحلي الامريكية
عطنا رايك
[URL='http://defense-arab.com/vb/members/36325/']@حميد707[/URL]
ربما الاجدر للسعودية ان تقتنية بدل سفن القتال الساحلي الامريكية
عطنا رايك
[URL='http://defense-arab.com/vb/members/36325/']@حميد707[/URL]
- إنضم
- 10 يناير 2016
- المشاركات
- 9,886
- التفاعل
- الدولة
بالضبط أغلب الكورفيتات تتسلح بدفاع جوي للحماية الذاتية على غرار منظومة باراك للكورفيت ساعر الصهيوني
- إنضم
- 24 ديسمبر 2009
- المشاركات
- 2,738
- التفاعل
- الدولة
كم كنت أفضل الRIM-162 Evolved Sea Sparrow Missile كبديل للميكا
- إنضم
- 26 يوليو 2008
- المشاركات
- 34,167
- التفاعل
الف الف مبروك ومنها للاعلى ان شاء الله ..
