احد الحلول الناجحة والممتازة ضد التهديدات الصغيرة المعقده مثل الصواريخ والهاون والمدفعية

الفكرة تعتمد على مبدأ (Hit-To-Kill) مشابه لمبدأ الباتريوت




مقدمة بسيطة وبإذن الله اضع لكم معلومات تفصيلية


TridenT111

صقور الدفاع
إنضم
19 أبريل 2013
المشاركات
6,300
الإعجابات
10,571
النقاط
1,612
نظرة عامة :

انتاج شركة لوكهيد مارتن


Extended Area Protection & Survivability Integrated Demonstration (EAPS ID) هو برنامج العلوم والتكنولوجيا التي تركز على تطوير وإثبات التكنولوجيات الحيوية اللازمة لردم الهوة بين (C-RAM) القدرة الأولية لمكافحة الصواريخ والمدفعية والهاون وتعزيز الحماية المتوخاة في المستقبل.

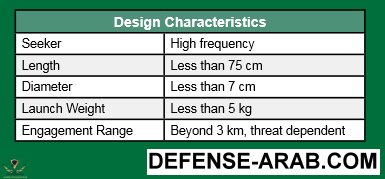

ويستند مفهوم لوكهيد مارتن لتدمير الأهداف C-RAM في المتناول، ورشيق للغاية. اعتراضي بتقنية (Hit-To-Kill) بطول اقل من 3 اقدام، وحوالي 2 بوصة في القطر ويزن اقل من 10 باوند عند الاطلاق.


مرتبط بمستشعر التحكم النيراني عالي التردد، يوفر المعترض تدمير قوي لاهداف الـ C-RAM في نطاقات كبيرة من الناحية التكتيكية.





هذا الحل من شركة لوكهيد مارتن ركز من البداية على القدرة على تحمل التكاليف، كل قرارات الشركة التصميمية اتخذت مع الوعي بالتاثير على التكلفة. وحفز هذا شركة لوكهيد مارتن على الاستفادة من التقنيات في مختلف الصناعات بدءا من الهواتف المحمولة الى التشخيص الطبي والنتيجة : هي حل منخفض التكلفة باستخدام تقنية (Hit-To-Kill) المثبتة .






اعداد وترجمة TridenT111

المصدر http://www.lockheedmartin.com/us/products/eaps.html


المنتدى العربي للدفاع والتسليح


typhon99

خـــــبراء المنتـــــدى
إنضم
19 سبتمبر 2008
المشاركات
14,253
الإعجابات
66,627
النقاط
7,680
نظرة عامة :

انتاج شركة لوكهيد مارتن


Extended Area Protection & Survivability Integrated Demonstration (EAPS ID) هو برنامج العلوم والتكنولوجيا التي تركز على تطوير وإثبات التكنولوجيات الحيوية اللازمة لردم الهوة بين (C-RAM) القدرة الأولية لمكافحة الصواريخ والمدفعية والهاون وتعزيز الحماية المتوخاة في المستقبل.

ويستند مفهوم لوكهيد مارتن لتدمير الأهداف C-RAM في المتناول، ورشيق للغاية. اعتراضي بتقنية (Hit-To-Kill) بطول اقل من 3 اقدام، وحوالي 2 بوصة في القطر ويزن اقل من 10 باوند عند الاطلاق.


مرتبط بمستشعر التحكم النيراني عالي التردد، يوفر المعترض تدمير قوي لاهداف الـ C-RAM في نطاقات كبيرة من الناحية التكتيكية.





هذا الحل من شركة لوكهيد مارتن ركز من البداية على القدرة على تحمل التكاليف، كل قرارات الشركة التصميمية اتخذت مع الوعي بالتاثير على التكلفة. وحفز هذا شركة لوكهيد مارتن على الاستفادة من التقنيات في مختلف الصناعات بدءا من الهواتف المحمولة الى التشخيص الطبي والنتيجة : هي حل منخفض التكلفة باستخدام تقنية (Hit-To-Kill) المثبتة .






اعداد وترجمة TridenT111

المصدر http://www.lockheedmartin.com/us/products/eaps.html


المنتدى العربي للدفاع والتسليح
نفس التقنيات استخدمت في قبة داؤود الاسرائيلية ولم تقضي على تهديد القذائف المدفعية والصاروخية ربما الانظمة الليزرية مستقبلا تحل هذا الاشكال .


TridenT111

صقور الدفاع
إنضم
19 أبريل 2013
المشاركات
6,300
الإعجابات
10,571
النقاط
1,612
نفس التقنيات استخدمت في قبة داؤود الاسرائيلية ولم تقضي على تهديد القذائف المدفعية والصاروخية ربما الانظمة الليزرية مستقبلا تحل هذا الاشكال .
النظام مثبت عمليا

هذا الحل حديث جدا ربما صار عليه 3 او 6 سنين فقط


TridenT111

صقور الدفاع
إنضم
19 أبريل 2013
المشاركات
6,300
الإعجابات
10,571
النقاط
1,612
يوفر مفهوم النظام الفوائد الرئيسية للجندي

  • الفعالية التشغيلية ضد جميع التهديدات
  • هزيمة هجمات التشبع
  • انخفاض تكلفة الذخيرة
  • الحد الأدنى / قدرة منخفضة للأضرار جانبية
  • الحد الادنى من القوة تأثير هيكل



نظرة عامة لفكرة النظام :





يستخدم قاذفة NLOS القائمة.

ادارة المعركة خارج عنصر القتال يمكن ان تنجز خلال منطقة الدفاع الجوي الامامية للقيادة والتحكم (FAAD C2)


TridenT111

صقور الدفاع
إنضم
19 أبريل 2013
المشاركات
6,300
الإعجابات
10,571
النقاط
1,612

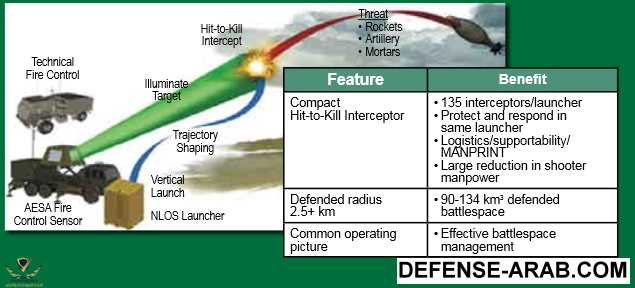

سلسلة الاشتباك




يمرر المضاد تهديدات المدفعية والصواريخ والهاون الى القاذف عن طريق التحكم الفني النيراني.

التحكم الفني النيراني يستقبل بيانات التهديد ويدير الاشتباكات.

ينطلق المقذوف المضاد ويطير نحو نقطة الاستحواذ المتوقعة.

عند نقطة الاستحواذ، يقوم باحث المقذوف المضاد بالاقفال والاتجاه نحو الاشعه المنعكسة.

تاثير Body-to-body يدمر التهديد القادم.


TridenT111

صقور الدفاع
إنضم
19 أبريل 2013
المشاركات
6,300
الإعجابات
10,571
النقاط
1,612


قليل التكلفه، فتك بقوة

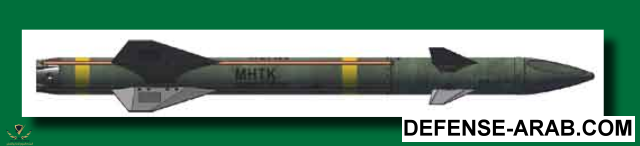

المعترض الصغير Hit-to-Kill (HTK)

اختبار الساحه يؤكد الفتك المضمون ضد كل تهديدات الـ RAM

يجمع بين فوائد عالية وخفة الحركة، والتوجيه شبه النشط والدقة ل
تحقيق تأثير body-to-body بتكلفة منخفضة

حجم مدمج يسمح بحمولة كثيفه بـ 135 صاروخ لكل قاذف



المرفقات

TridenT111

صقور الدفاع
إنضم
19 أبريل 2013
المشاركات
6,300
الإعجابات
10,571
النقاط
1,612
تغطية 360 درجه

الـ AESA يدعم الاشتباك المتعدد في الوقت الواحد

قدره منخفضه للاضرار الجانبية

تكلفه ذخيره قليلة

فعالية عملياتية ضد كل التهديدات
