بسم الله الرحمن الرحيم

حياكم الله ايها الاخوة الافاضل في موضوعي السادس عشر عن العسكرية اليابانية. قبل ان ابدأ اود ان اشكر كل من دعمني ولو بكلمة واود ان اتذكر البداية المتواضعة لهذه السلسلة عندما بدأت لم اكن اتصور انني ساصل هنا، الحمد لله واسأل الله ان يجعله شاهد لنا لا علينا ويغفر لنا خطايانا. امين.

النظام الذي سنتحدث عنه اليوم هو نظام الدفاع الصاروخي الامريكي العامل على السفن Aegis اليابانية:
RIM-161 SM-3.
ما لا يعلمه البعض ان من يبني هذا النظام هو شركة ريثيون و شركة ايروجيت وشركة ميتسوبيشي للصناعات الثقيلة.

يوجد عدد من النسخ لهذا النظام لكن النسخة التي ستعمل لدى البحرية اليابانية (والدفاع الجوي) هي:
SM-3 Block IA: صناعة رايثيون وايروجيت
SM-3 Block IIA: صناعة رايثيون وايروجيت وميتسوبيشي




مواصفات النظام:
الوزن: 1.5 طن
الطول: 6.55m
القطر:
34.4cm للنسخة I
53.3cm للنسخة II
الرأس الحربي: ينفصل الرأس الحربي عن الصاروخ ويندفع باتجاه الهدف ليصدم به مباشرة
Light weight Exo-atmospheric projectile
طريقة التفجير: الاصطدام المباشر Kinetic warhead
طول الاجنحة: 1.57m
نظام الدفع:
المرحلة الاولى: Mk-72 booster
المرحلة الثانية: Mk-104 dual thrust booster
المرحلة الثالثة: Mk-136 rocket booster
المرحلة الرابعة: انفصال الرأس الحربي وانطلاقه نحو الهدف بنظام دفع خاص

النظام يعمل في الولايات المتحدة الامريكية واليابان فقط، قامت اليابان بتطوير النظام ليناسب الاخطار التي تواجهها، قامت ميتسوبيشي للصناعت الثقيلة بتطوير النظام الى Block IIA, مواصفاته العملياتية كالتالي (بالمقارنة مع النسخة الامريكية):

السرعة: 15.25 mach (النسخة الامريكية 10.2 mach)
مدى الرصد: 2500km (النسخة الامريكية 700km)
سقف العمليات: 1500km (النسخة الامريكية 500km)

يحمل النظام مجموعة من أنظمة التوجيه: GPS/INS/ semi active radar homing
Passive LWIR infrared homing seeker

تطمح ميتسوبيشي من هذا التطوير ان تقدم لليابان صاروخا قادرا على مواجهة الصواريخ العابرة للقارات ICBM.
هذا وقد طلبت وزارة الدفاع اليابانية من شركة ميتسوبيشي (وريثيون) تقديم نسخة من النظام قادرة على العمل من البر AEGIS ashore.

كما استطاع الصاروخ Block IA إسقاط احد الاقمار الصناعية بعد توقف القمر عن العمل.

صورة للرأس المتفجر قبل تركيبها على بدن الصاروخ:




صورة تقنية عن الصاروخ والرأس المتفجر:




النسخة اليابانية هي النسخة الثالثة Block IIA:




المدمرة اليابانية JDS Kongō تنجح في إطلاق صاروخ Missile-3 لاعتراض أحد الصواريخ العابرة للقارات:





سيقوم النظام باعتراض الصواريخ العابرة للقارات وهي ما زالت في الفضاء الخارجي:




صورة لتدمير SM-3 لصاروخ في الفضاء الخارجي بنجاح (من ارشيف ريثيون):




هذا ويعمل لدى البحرية اليابانية ستة سفن AEGIS (سيضاف إليها اثنتين في المستقبل) ذات قدرات BMD قادرة على اعتراض الصواريخ الباليستية. وحسب بعض المصادر تحمل اكبر السفن اليابانية Atago عدد 32 صاروخ SM-3 على أقل تقدير (ميتسوبيشي وضعت في المدمرة 64 منصة اطلاق رأسي).

رهـــــــــــيـــــــــــــــــــب

فيديو لتجربته على أحد السفن الامريكية:



السرعه اكبر من 15 ماخ !!!
مش مستوعب

الصاروخ امريكي، لكن اليابان اضطرت لتطويره لاحتياجها لنظام يساعدها على مواجهة المخاطر التي حولها. اليابان طلبت من ميتسوبيشي وريثيون صناعة نسخة خاصة تعمل على البر.

ما شاء الله عليك يا صديقي أنا دائما متابع لك من خلال موضوعاتك تعرفت على عسكرية اليابان

أرفع القبعة احتراما لك

و ننتظر المزيد

ألم تفكر بجمع كل بحوثك في كتيب

مشاهدة المرفق 61113


بسم الله الرحمن الرحيم

حياكم الله ايها الاخوة الافاضل في موضوعي السادس عشر عن العسكرية اليابانية. قبل ان ابدأ اود ان اشكر كل من دعمني ولو بكلمة واود ان اتذكر البداية المتواضعة لهذه السلسلة عندما بدأت لم اكن اتصور انني ساصل هنا، الحمد لله واسأل الله ان يجعله شاهد لنا لا علينا ويغفر لنا خطايانا. امين.

النظام الذي سنتحدث عنه اليوم هو نظام الدفاع الصاروخي الامريكي العامل على السفن Aegis اليابانية:
RIM-161 SM-3.
ما لا يعلمه البعض ان من يبني هذا النظام هو شركة ريثيون و شركة ايروجيت وشركة ميتسوبيشي للصناعات الثقيلة.

يوجد عدد من النسخ لهذا النظام لكن النسخة التي ستعمل لدى البحرية اليابانية (والدفاع الجوي) هي:
SM-3 Block IA: صناعة رايثيون وايروجيت
SM-3 Block IIA: صناعة رايثيون وايروجيت وميتسوبيشي

مشاهدة المرفق 61108


مواصفات النظام:
الوزن: 1.5 طن
الطول: 6.55m
القطر:
34.4cm للنسخة I
53.3cm للنسخة II
الرأس الحربي: ينفصل الرأس الحربي عن الصاروخ ويندفع باتجاه الهدف ليصدم به مباشرة
Light weight Exo-atmospheric projectile
طريقة التفجير: الاصطدام المباشر Kinetic warhead
طول الاجنحة: 1.57m
نظام الدفع:
المرحلة الاولى: Mk-72 booster
المرحلة الثانية: Mk-104 dual thrust booster
المرحلة الثالثة: Mk-136 rocket booster
المرحلة الرابعة: انفصال الرأس الحربي وانطلاقه نحو الهدف بنظام دفع خاص

النظام يعمل في الولايات المتحدة الامريكية واليابان فقط، قامت اليابان بتطوير النظام ليناسب الاخطار التي تواجهها، قامت ميتسوبيشي للصناعت الثقيلة بتطوير النظام الى Block IIA, مواصفاته العملياتية كالتالي (بالمقارنة مع النسخة الامريكية):

السرعة: 15.25 mach (النسخة الامريكية 10.2 mach)
مدى الرصد: 2500km (النسخة الامريكية 700km)
سقف العمليات: 1500km (النسخة الامريكية 500km)

يحمل النظام مجموعة من أنظمة التوجيه: GPS/INS/ semi active radar homing
Passive LWIR infrared homing seeker

تطمح ميتسوبيشي من هذا التطوير ان تقدم لليابان صاروخا قادرا على مواجهة الصواريخ العابرة للقارات ICBM.
هذا وقد طلبت وزارة الدفاع اليابانية من شركة ميتسوبيشي (وريثيون) تقديم نسخة من النظام قادرة على العمل من البر AEGIS ashore.

كما استطاع الصاروخ Block IA إسقاط احد الاقمار الصناعية بعد توقف القمر عن العمل.

صورة للرأس المتفجر قبل تركيبها على بدن الصاروخ:

مشاهدة المرفق 61109


صورة تقنية عن الصاروخ والرأس المتفجر:

مشاهدة المرفق 61110


النسخة اليابانية هي النسخة الثالثة Block IIA:

مشاهدة المرفق 61116

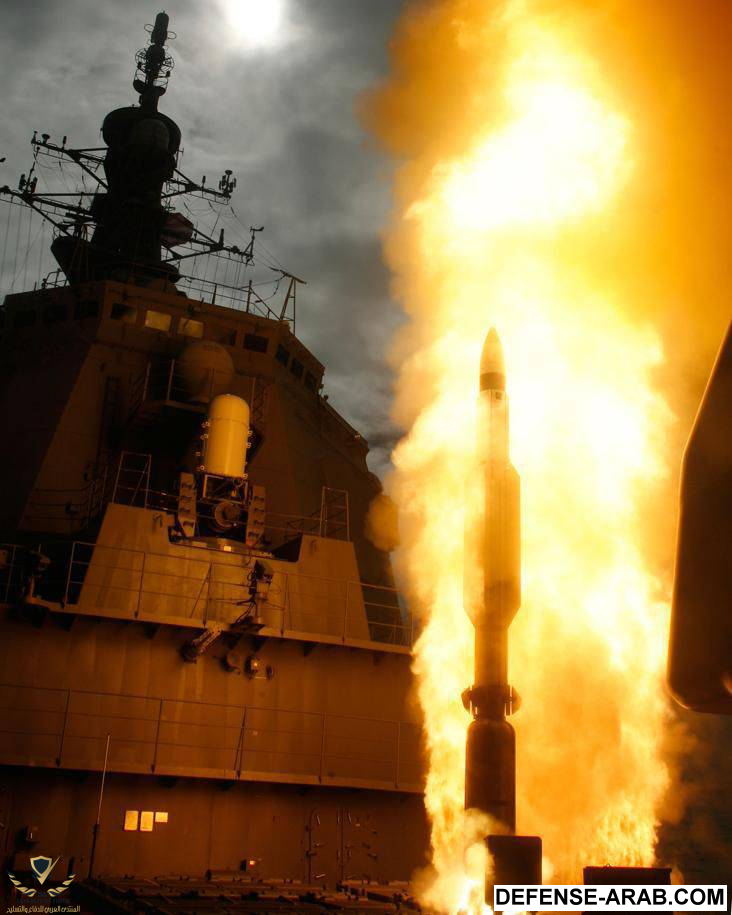

المدمرة اليابانية JDS Kongō تنجح في إطلاق صاروخ Missile-3 لاعتراض أحد الصواريخ العابرة للقارات:


مشاهدة المرفق 61111


سيقوم النظام باعتراض الصواريخ العابرة للقارات وهي ما زالت في الفضاء الخارجي:

مشاهدة المرفق 61114


صورة لتدمير SM-3 لصاروخ في الفضاء الخارجي بنجاح (من ارشيف ريثيون):

مشاهدة المرفق 61115


هذا ويعمل لدى البحرية اليابانية ستة سفن AEGIS (سيضاف إليها اثنتين في المستقبل) ذات قدرات BMD قادرة على اعتراض الصواريخ الباليستية. وحسب بعض المصادر تحمل اكبر السفن اليابانية Atago عدد 32 صاروخ SM-3 على أقل تقدير (ميتسوبيشي وضعت في المدمرة 64 منصة اطلاق رأسي).

مرحبا اخي الكريم لدي سؤال بخصوص التطوير الياباني هل سوف يعمل على السفن الامريكية ايضا ام هو مخصص لليابان فقط ؟

مرحبا اخي الكريم لدي سؤال بخصوص التطوير الياباني هل سوف يعمل على السفن الامريكية ايضا ام هو مخصص لليابان فقط ؟

أظن انه سيعمل على السفن الامريكية ايضا لان التجارب عليه قامت بها ريثيون على سفن امريكية بالتزامن مع تجارب ميتسوبيشي. ايضا سيكون هناك تطوير قياسي اسمه Sm-3 Block IIB وسيكون أفضل بكثير من كل النسخ السابقة. سيتم تطوير المستشعرات في الرأس المتفجر الي Streamlined system بدل المستشعرات المتفرقة. كذلك سيتم تغيير نظام الدفع المكلف الى نظام دفع افضل وارخص - الغاء المرحلة الثانية والثالثة والابقاء على المرحلة الاولى بمحرك واحد - ثم سيتم دعم محرك الرأس المتفجر ليستطيع الاندفاع بمحركات افضل من السابق.

للمعلومية Block IIB مجرد خطة على الورق لم يتم انتاجه حتى الان. أحد مميزات النسخة اليابانية ان ميتسوبيشي لها حق صناعتها محليا فسيصنعون منها قدر ما يحتاجون وزيادة :)

أظن انه سيعمل على السفن الامريكية ايضا لان التجارب عليه قامت بها ريثيون على سفن امريكية بالتزامن مع تجارب ميتسوبيشي. ايضا سيكون هناك تطوير قياسي اسمه Sm-3 Block IIB وسيكون أفضل بكثير من كل النسخ السابقة. سيتم تطوير المستشعرات في الرأس المتفجر الي Streamlined system بدل المستشعرات المتفرقة. كذلك سيتم تغيير نظام الدفع المكلف الى نظام دفع افضل وارخص - الغاء المرحلة الثانية والثالثة والابقاء على المرحلة الاولى بمحرك واحد - ثم سيتم دعم محرك الرأس المتفجر ليستطيع الاندفاع بمحركات افضل من السابق.

للمعلومية Block IIB مجرد خطة على الورق لم يتم انتاجه حتى الان. أحد مميزات النسخة اليابانية ان ميتسوبيشي لها حق صناعتها محليا فسيصنعون منها قدر ما يحتاجون وزيادة :)

لدي سؤال اخر اسف على الازعاج هل يستطيع هذا الصاروخ تدمير الصاروخ الصيني المضاد للسفن DF-21 برايك و شكرا لك على مجهودك و اتمنى لك المزيد من التقدم

مهو
مهو الخروج من الغلاف الجوى بنتخلص من مقاومة الهواء فيزداد الصاروخ سرعة ليصل الى 15 ماخ واكثر
الصواريخ العابرة للقارات ايضا ليست سهلة فهى تتمتع بمناورات وسرعة اكبر بكثير من ال 15 ماخ نتيجة للمسافة اللى قطعتها
واجرائات مضادة كثيرة
انا مع الراى القائل بان الصواريخ المهاجمة ستفوز فى مثل تلك الحروب
وخصوصا لو ان الصاروخ الواحد محمل براس نووى يقضى على الاخضر واليابس

السرعه اكبر من 15 ماخ !!!
مش مستوعب

إضافة اخرى نسيت اضيفها سابقا. امريكا لا تحتاج ان يتجاوز هذا الصاروخ عشرة ماخ لان مهمته محددة. اليابان مضطرة بسبب قيود ما بعد الحرب العالمية الثانية. الامريكان لديهم هذا الجميل أعظم ما أنتجه عقل الانسان نظام GBI لتدمير الصواريخ العابرة للقارات
سرعته 21 mach. يعترضها وهي في منتصف رحلتها!!!!!!


لدي سؤال اخر اسف على الازعاج هل يستطيع هذا الصاروخ تدمير الصاروخ الصيني المضاد للسفن DF-21 برايك و شكرا لك على مجهودك و اتمنى لك المزيد من التقدم

اختيارك مناسب اخي. الخبراء محتارين. the national interest كتب مقالا عن هل يستطيع Sm-3 صد ال Df-21؟

هذا المقال: http://nationalinterest.org/blog/the-buzz/chinas-carrier-killer-really-threat-the-us-navy-13765

موضوع رائع شكراً .. حقيقةً استفدت لم اكن اتوقع ان الامريكان يعملون بنظرية الروس أيضاً التي تقتضي تواجد صواريخ بسرعات فوق صوتيه مفرطة جداً للتعامل مع الصواريخ الباليستية والـ ICBMs.

منظومة الايجس كنز نادر حقيقةً.

موضوع رائع شكراً .. حقيقةً استفدت لم اكن اتوقع ان الامريكان يعملون بنظرية الروس أيضاً التي تقتضي تواجد صواريخ بسرعات فوق صوتيه مفرطة جداً للتعامل مع الصواريخ الباليستية والـ ICBMs.

منظومة الايجس كنز نادر حقيقةً.

أتمنى النسخة البرية للسعودية مع رادار X-band بس. مانيب طماع :D

لا اله الا الله..يارب تحمينا
بعد هذا التطور اقول لروسيا والصين..وضعيت الميت..هههههههه
الا على طاري الثاد متى يوفقون عليه..:لا تعليق:

شكرا اخي على هذا الموضوع الاكثر من رائع
وتقبل مروري خبيرنا الياباني

موضوع مميز ماشاء الله و اخيرا تعرفنا على الايجيس الياباني ..

ممكن تطرح لنا موضوع اخر عن

إضافة اخرى نسيت اضيفها سابقا. امريكا لا تحتاج ان يتجاوز هذا الصاروخ عشرة ماخ لان مهمته محددة. اليابان مضطرة بسبب قيود ما بعد الحرب العالمية الثانية. الامريكان لديهم هذا الجميل أعظم ما أنتجه عقل الانسان نظام GBI لتدمير الصواريخ العابرة للقارات
سرعته 21 mach. يعترضها وهي في منتصف رحلتها!!!!!!
