مدافع T – 107/122 المتعددة السبطانات والمركبة على واسطة النقل هي منظومة لها قابلية اطلاق الصواريخ عيار 107 مم والصواريخ عيار 122 مم في نفس الوقت كما لها قابلية حركة ورمي عالية ، وان المنظومة المجهزة بأحدث الاجهزة يتيح لها قابلية الحركة السريعة وتدعم القطعات العسكرية الخفيفة والمتداخلة سريعاً بصواريخها عيار 107 مم و 122 مم وفي كافة الاحوال والشروط الطبيعية .
المواصفات الرئيسية
- مدافع T – 107/122 المتعددة السبطانات والمركبة على واسطة النقل هي منظومة لها قابلية اطلاق الصواريخ عيار 107 مم والصواريخ عيار 122 مم في نفس الوقت كما لها قابلية حركة ورمي عالية .
- ان المنظومة المجهزة بأحدث الاجهزة يتيح لها قابلية الحركة السريعة وتدعم القطعات العسكرية الخفيفة والمتداخلة سريعاً بصواريخها عيار 107 مم و 122 مم وفي كافة الاحوال والشروط الطبيعية .
- تم تصميم مدافع T – 107/122 الصاروخية لدعم ومساندة القطعات العسكرية السريعة التدخل وفي كل الاحوال والشروط وتمتاز بسهولة نقلها جواً وبحراً وبراً وبسكك الحديد ./li>
- واسطة نقل ذات الدفع الرباعي 4 × 4
- سبطانات متعددة الاغراض لها قابلية اطلاق 3 × 20 اسطوانة عيار 107 مم أو 1 × 20 اسطوانة مع حاوية معزولة عيار 122 مم
- منظومة الملاحة ( منظومة القصور الذاتي / منظومة الاحداثيات الكونية )
- قابلية الرمي بتثبيت الهدف ليلاً ونهاراً ( للصواريخ عيار 107 مم حسب الطلب )
- منظومة توجيه اوتوماتيكية
- منظومة التحكم بالسلاح
- منظومة اتصالات سلكية / لاسلكية – الصوت / معلومة
- منظومة تثبيت هايدروليكية
- جهاز قياس الاراضي المركبة
- منظومة ضغط الكابينة ( حسب الطلب )
- منظومة توليد وتوزيع الطاقة
- قابلية التحكم بالاطلاق من داخل الكابينة او من بعد
- حماية باليستية ( حسب الطلب )
- الوصول الى الموقع في ظرف 5 دفائق على الاكثر
- الارتفاع الناقص
- طاقم مؤلف من شخصين
- سبطانات متعددة الاغراض لها قابلية اطلاق 3 × 20 اسطوانة عيار 107 مم أو 1 × 20 اسطوانة مع حاوية معزولة عيار 122 مم
- منظومة الملاحة (INS/GPS)
- منظومة توجيه اوتوماتيكية
- منظومة التحكم بالسلاح
- منظومة اتصالات سلكية / لاسلكية – الصوت / معلومة
- منظومة تثبيت هايدروليكية
- جهاز قياس الاراضي المركبة
- منظومة ضغط الكابينة ( حسب الطلب )
- منظومة توليد وتوزيع الطاقة
- قابلية التحكم بالاطلاق من داخل الكابينة او من بعد
- حماية باليستية ( حسب الطلب )
- طاقم مؤلف من شخصين
مدافع T – 107/122 الصاروخية الراجمة هي منظومة اطلاق عالية الشدة ومتعددة السبطانات حيث تستطيع المنظومة اطلاق 60 عدد من الصواريخ عيار 107 مم أو 20 عدد من الصواريخ عيار 122 مم بفترة قصيرة جداً . المنظومة قادرة على تمييز ومعرفة نوعية الصواريخ المحملة عليها . الصواريخ عيار 107 مم و 122 مم المحافظة داخل الحاويات المركبة والمعزولة تماماً يتيح للمنظومة فرصة شحن الذخيرة باسرع وقت ممكن والمحافظة القصوى للذخيرة من كافة الاحوال والظروف الجوية والبيئية الضارة .
ان منصات اطلاق منظومة T – 107/122 مركبة على وسائط نقل تكتيكية من نوع الدفع الرباعي 4 × 4 التي يمكن تغيير مواصفاتها حسب البنية التحتية اللوجستية واحتياجات المشتري . وقد تم تجهيز المنظومة بأحدث الاجهزة الميكانيكية والكهربائية والالكترونية اللازمة لتخطيط الهدف وتنفيذ المهام التكتيكية ، الحسابات الباليستية ، التوجيه نحو الهدف وغيرها من الخطوات والمهمات الضرورية اللازمة للمنظومة .
يتم ادارة وقيادة منظومة T – 107/122 من قبل سائق السيارة وآمر المنظومة ومن قبل شخصين فقط لكونها مجهزة بنظام التحكم بالسلاح الاوتوماتيكي التام وجهاز الملاحة ونظام التوجيه نحو الهدف .
ويمكن تصميم هذه المنظومة حسب الاحتياجات اللوجستية للمستخدم مثل اضافة منظمات اتصالات خاصة ، مصادر توليد الطاقة ، منظومة الملاحة وما شابه من المنظومات التحتية بماركات وموديلات مختلفة ومن ضمنها نوعية واسطة النقل .
المواصفات الفنية
القطر 122/107 مم
عدد السبطانات حاوية مركبة ومعزولة
عدد السبطانات 60 (3 × 20) 107 مم
عدد السبطانات 20 (1 × 20) 122 مم
سرعة الرمي 0.5 ثانية
واسطة النقل الدفع الرباعي 4 × 4 عجلات مطاطية
التوجيه توجيه اوتوماتيكي بواسطة نظام التحكم بالسلاح
التوجيه توجيه اوتوماتيكي بواسطة نظام التحكم بالسلاح
نظام الملاحة منظومة القصور الذاتي / منظومة الاحداثيات الكونية

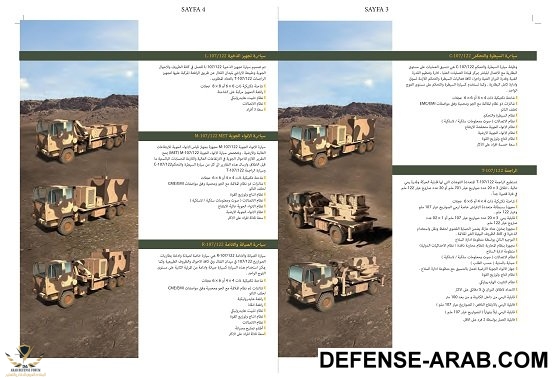

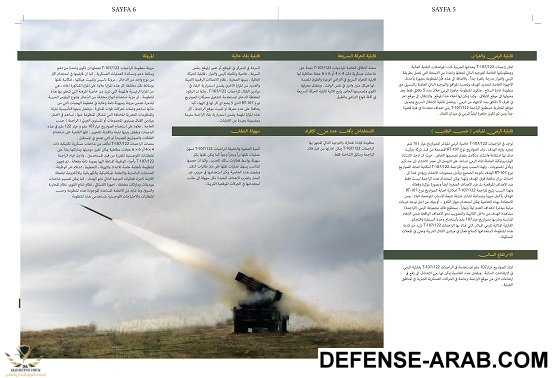

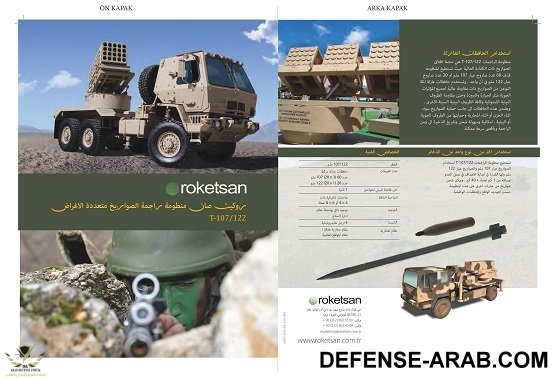

الصور اوضح على الرابط
http://www.roketsan.com.tr/wp-content/uploads/2012/09/107-122-ARP-EYL2015-PR-email.pdf
