مدفع الماني جديد للدبابات عيار 130 ملم

إنضم
15 أغسطس 2015
المشاركات
445
التفاعل
1,503 0 0
للـــرد علـــى الأرماتـــا الروسيـــة
الألمــــــــان يعرضــــــــون مدفـــــــــع الدبابــــــــات الجديــــــــد L/51 من عيــــــار 130 ملم

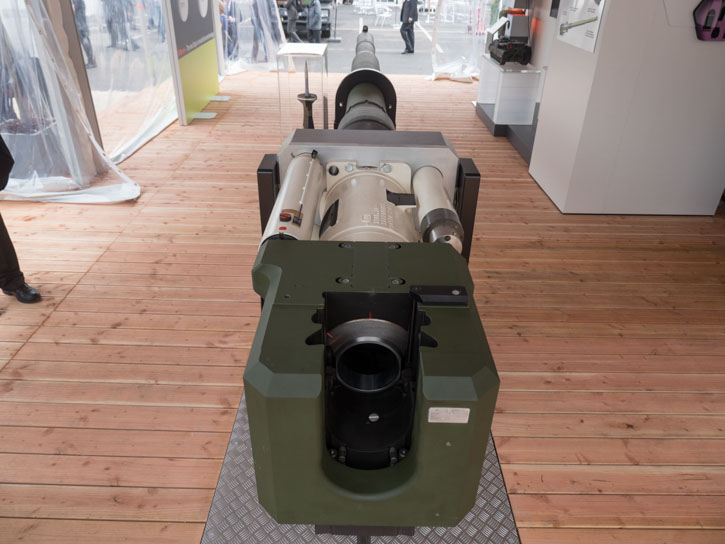

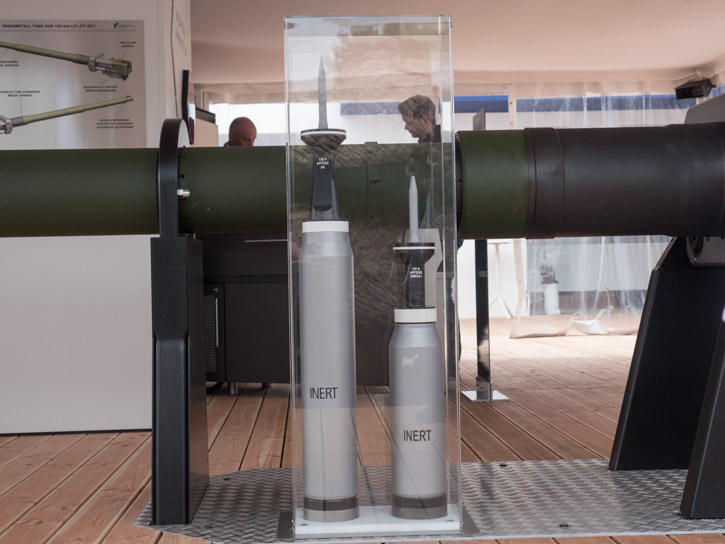

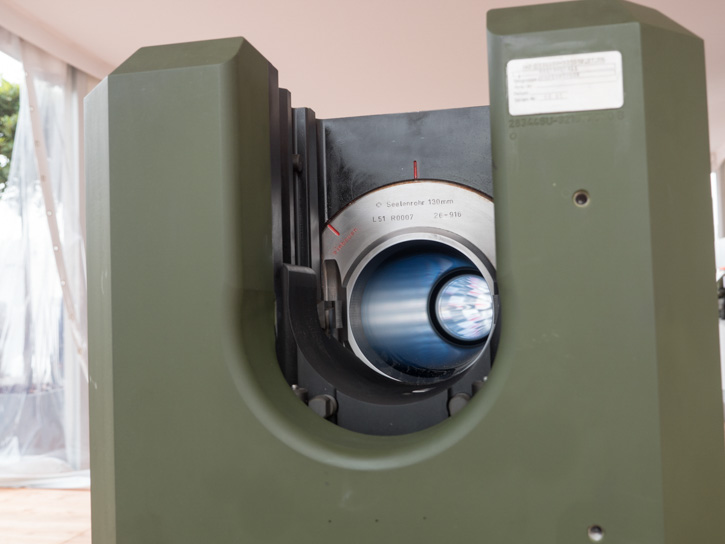

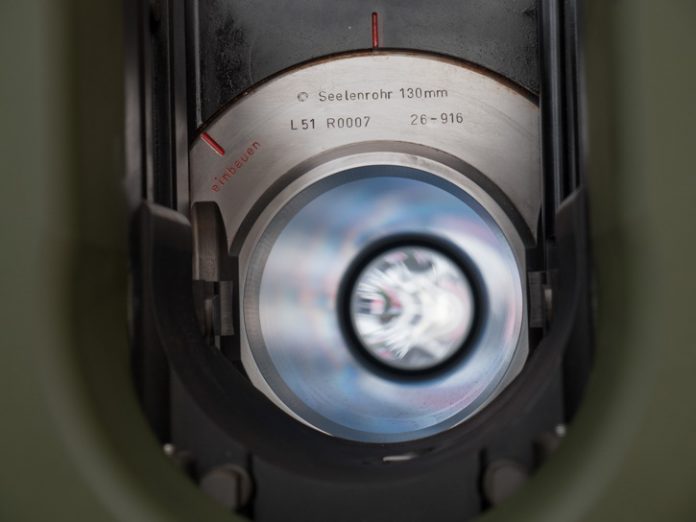

عرضت شركة "راينميتال" Rheinmetall الألمانية الشهيرة خلال فعاليات معرض Eurosatory 2016 المقام في العاصمة الفرنسية باريس مدفع دبابات جديد أملس الجوف L/51 من عيار 130 ملم . تطوير السلاح بوشر في العام 2015 واستكمل العمل العام 2016 واختبارات إطلاق النار ستباشر في المرحلة القادمة حيث من المقرر أن يدخل المدفع الخدمة في العام 2025 . مواصفات المدفع التقنية لا تزال غير معلومة ، لكن الشركة المنتجة صرحت بأن وزنه الإجمالي يبلغ 3000 كلغم بما في ذلك نظام الارتداد recoil system والسبطانة ذات التجويف الأملس التي يبلغ وزنها 1,400 كلغم . وبالتوازي مع هذا السلاح ، عملت الشركة على تطوير جيل جديد من القذائف ، أحدها من النوع الخارق للدروع المثبت بزعانف النابذ للكعب APFSDS التي ستعرض حاوية خرطوشة نصف قابلة للاحتراق semi-combustible cartridge وشحنة دافع جديدة وقضيب خارق طويل من سبيكة التنغستن tungsten alloy . الذخيرة الأخرى ستكون من النوع شديد الانفجار المتفجر بالهواء HE ABM التي سيكون لديها عدد من خيارات الصمام والتي تعتمد على طبيعة الهدف . هذه القذيفة ستكون مماثلة في تصميمها للقذيفة DM11 التي لا تزال في طور الإنتاج والخاصة بالمدفع L/44 و L/55 من عيار 120 ملم . ومن المتوقع أن يكون للسلاح الجديد القدرة على التعامل مع دبابة المعركة الحديثة الروسية "أرماتا"T-14 Armata . الطول العام لسبطانة المدفع يبلغ 6.63 م وهو مجهز بآلية عقب منزلقة عموديا vertical-sliding breech مع زيادة حجم حجرة المغلاق واستخدام طلاء واقي من عنصر الكروم chrome lined ، مع ملاحظة أن سبطانة السلاح لم تجهز بكابح فوهة muzzlebrake . تجهيزات السبطانة الأخرى تتضمن رداء واقي حراري thermal sleeve الذي يستخدم لمنع أو تخفيض التشوه الحراري وكذلك هناك نظام مراجعة الفوهة MRS والذي يستخدم لتوفير معلومات دقيقة ومستمرة عن الانحراف الزاوي لفوهة السبطانة نسبة لمرتكز دوران المدفع بأي زاوية ارتفاع كانت . ورغم أن المدفع 130 ملم مصمم لتجهيز وتحسين كفاءة دبابة المعركة الرئيسة المستقبلية FMBT ، إلا أن مصممو السلاح يؤكدون أنه قابل لتجهيز دبابات المعركة الحالية من أمثال الألمانية Leopard 2 والأمريكية Abrams والكورية K1A1 واليابانية Type 90 والتركية Altay والفرنسية Leclerc .





المصدر :http://defense-arab.comdefense-arab...nse-arab.comdefense-arab.comdefense-arab.com/

امريكا تخطط لرفع العيار إلى 145 ملم

بدن الأرماتا مجهز لرفع العيار و هذا الموضوع مخطط له بشكل مسبق..

مالفائده من طول سبطانة المدفع ؟
يعني مدى اكبر او قوة انطلاق القذيفه للاهدف؟!!

يعتقد الخبراء أن العيار 130 ملم هو أقصى عيار لمدفع دبابة يمكن استخدامه دون الحاجة لملقم آلي مساعد لتحميل الذخائر .

للعلم:
جميع الدبابات الغربية الحالية مجهزة بمدفع عيار 120 mm

وجميع الدبابات الشرقية بمافيهم الأرماتا مجهزة بمدفع عيار 125 mm

والمدفع الألماني الجديد المذكور في الخبر هو من عيار 130 mm

معلومات من الخبر:
هذا المدفع قابل للتركيب على جميع الدبابات الغربية العاملة حاليا بمافيها الدبابات الموجودة عند العرب كالأبرامز واللوكليرك .

ملاحظتي على الصورة:
المدفع المعروض لا يحتوي على المازيل بريك (كابح فوة) وعملها تقليل أو كبح للإرتداد ومن عيوبها أنها تضعف القذيفة .

تحياتي سيناتور

حدث مثل هذا التطوير من قبل مع الأم60 باتون وتسبب في شروخ في برج الدبابه

كيف يضعف كابح الفوهة القذيفة ؟؟

القصد تقليل المدى
المدى يقل اذا واجهته بكابح وإذا قل المدى ستقل قوة الإختراق للقذيفة .

مدى أقل = فعالية أقل = بالعامية قوة قذيفه أقل = بالعامية ضعف

أنا من خلال ردي لم أتكلم بمنظور علمي أنا تكلمت بمنظور عامي لسهولة ايصال المعلومه بالعاميه ،
أخ أنور 90٪ من الأعضاء لا يملكون 5٪ من معلوماتك في علم المقذوفات بمافيهم أنا .

إذا عندك معلومات معاكسة أو توضيح فلا تبخل
أفضل بكثير من إرسال سؤال مشكك
تحياتي لك أنتظر ردك للتصحيح إن أخطأت

طيب ده ايه تاثيره علي البدن كما ذكر اخي الا يضعف البدن ويسبب شروخ وثانيا هوده مش هيزيد من وزن الدبابات لحماية البدن وتجهيز اماكن للقذائف الجديدة ولا حجم القذيفة مش هيزيد ولا اييه

القصد تقليل المدى
المدى يقل اذا واجهته بكابح وإذا قل المدى ستقل قوة الإختراق للقذيفة .

مدى أقل = فعالية أقل = بالعامية قوة قذيفه أقل = بالعامية ضعف

أنا من خلال ردي لم أتكلم بمنظور علمي أنا تكلمت بمنظور عامي لسهولة ايصال المعلومه بالعاميه ،
أخ أنور 90٪ من الأعضاء لا يملكون 5٪ من معلوماتك في علم المقذوفات بمافيهم أنا .

إذا عندك معلومات معاكسة أو توضيح فلا تبخل
أفضل بكثير من إرسال سؤال مشكك
تحياتي لك أنتظر ردك للتصحيح إن أخطأت

هههههه لا يا أخي الكريم فهمتني غلط !! تعليقك بالفعل صحيح والقذيفة ستضعف مع كابح الفوحة وهذا ما شدني لكلامك ، وهدفي من السؤال كان استعلامي وليس إستعلائي فأحببت أن أعرف إذا كان لديك مصدر لهذه المعلومة الصحيحة ليس أكثر !! جميعنا نستفيد من بعض ولا يوجد أحد أفضل من أحد .. والسؤال ليس لشخصك الكريم فقط بل للجميع ، ما هو دور كابح الفوهة في تخفيض سرعة المقذوف ؟؟

هههههه لا يا أخي الكريم فهمتني غلط !! تعليقك بالفعل صحيح والقذيفة ستضعف مع كابح الفوحة وهذا ما شدني لكلامك ، وهدفي من السؤال كان استعلامي وليس إستعلائي فأحببت أن أعرف إذا كان لديك مصدر لهذه المعلومة الصحيحة ليس أكثر !! جميعنا نستفيد من بعض ولا يوجد أحد أفضل من أحد .. والسؤال ليس لشخصك الكريم فقط بل للجميع ، ما هو دور كابح الفوهة في تخفيض سرعة المقذوف ؟؟

أخ أنور بعد قراءة ردك السابق وفهمي الخاطيء له . . .\:
تعقدت نفسيا وكدت أن أعتزل الردود والكتابة في كافة المنتديات العسكرية :عويل
إلا أنك أنقذتني بـ هذا التوضيح في هذا الرد .
.
.
.
ترا مزح ّتحّ

عموما إذا مبدأي في الإستنتاج صحيح فهذا ناتج سنين طويلة لمحاولة فهم استجابة المواد للمتغيرات من منظور فيزيائي

وسؤالك عن المصدر فهو مصدرين
1) مصدر ذاتي : طريقة فهمي للأمور بسبب تخصصي واللذي يعتمد على الطب والفيزياء معا ،
2) مصدر خبرة: وهي خبرة في تصنيع الأسلحة وهي خبرة مكتسبة عن طريق الألعاب الإفتراضية (فيديو قيمز) ، وهنا أتكلم دون مزح
أنا كبير بالسن لكن تستهويني في وقت فراغي بعض الألعاب الإستراتيجية من ضمنها لعبة Fallout4 تحاكي قصة عالم مدمر ومليء بالإشعاعات النووية بعد حرب عالمية بقنابل نووية وأنت مهمتك هي أن تعيش وتتأقلم مع العالم المدمر الجديد ومن ضمن الميزات اللتي تمكنك من الحياة هي تصنيع وتطوير الأسلحة الخفيفة ويوجد أداتين تركب على فوة السلاح الخفيف (كومبنساتور) و (الموزيل) ولاحظت إذا تم تركيبهم :
مدى السلاح يقل
والقوة التدميرية للسلاح تقل
ودقة السلاح تقل
وفائدتها الأساسية هي تقليل الإهتزازات وقوة الإرتداد .

ومع تطبيق نفس المبدأ على المدفع نستنتج ما طرحته لك في ردي السابق.

للعلم:
بعض ألعاب الفيديو تحاكي الواقع أفضل من محاكيات التدريب المصنعة لتدريب القطاعات العسكرية .


هههههه لا يا أخي الكريم فهمتني غلط !! تعليقك بالفعل صحيح والقذيفة ستضعف مع كابح الفوحة وهذا ما شدني لكلامك ، وهدفي من السؤال كان استعلامي وليس إستعلائي فأحببت أن أعرف إذا كان لديك مصدر لهذه المعلومة الصحيحة ليس أكثر !! جميعنا نستفيد من بعض ولا يوجد أحد أفضل من أحد .. والسؤال ليس لشخصك الكريم فقط بل للجميع ، ما هو دور كابح الفوهة في تخفيض سرعة المقذوف ؟؟
دعني أخمن...السبب هو أن كابح الفوهه يقوم بتشتيت غازات الدفع بأتجاهات جانبيه عن طريق الفتحات الجانبيه في مقدمة الفوهه ، وبالتالي يتبدد جزء ليس بالبسيط من قوة الدفع الكليه -في حالة وجود كابح فوهه -بأتجاهات جانبيه ،و تقدر تلك القوه المفقوده والمشتته بنحو 35% تقريبا من قوة الدفع الكليه لغازات الدفع ..

هذا والله أعلم..

أخ أنور بعد قراءة ردك السابق وفهمي الخاطيء له . . .\:
تعقدت نفسيا وكدت أن أعتزل الردود والكتابة في كافة المنتديات العسكرية :عويل
إلا أنك أنقذتني بـ هذا التوضيح في هذا الرد .
.
.
.
ترا مزح ّتحّ

عموما إذا مبدأي في الإستنتاج صحيح فهذا ناتج سنين طويلة لمحاولة فهم استجابة المواد للمتغيرات من منظور فيزيائي

وسؤالك عن المصدر فهو مصدرين
1) مصدر ذاتي : طريقة فهمي للأمور بسبب تخصصي واللذي يعتمد على الطب والفيزياء معا ،
2) مصدر خبرة: وهي خبرة في تصنيع الأسلحة وهي خبرة مكتسبة عن طريق الألعاب الإفتراضية (فيديو قيمز) ، وهنا أتكلم دون مزح
أنا كبير بالسن لكن تستهويني في وقت فراغي بعض الألعاب الإستراتيجية من ضمنها لعبة Fallout4 تحاكي قصة عالم مدمر ومليء بالإشعاعات النووية بعد حرب عالمية بقنابل نووية وأنت مهمتك هي أن تعيش وتتأقلم مع العالم المدمر الجديد ومن ضمن الميزات اللتي تمكنك من الحياة هي تصنيع وتطوير الأسلحة الخفيفة ويوجد أداتين تركب على فوة السلاح الخفيف (كومبنساتور) و (الموزيل) ولاحظت إذا تم تركيبهم :
مدى السلاح يقل
والقوة التدميرية للسلاح تقل
ودقة السلاح تقل
وفائدتها الأساسية هي تقليل الإهتزازات وقوة الإرتداد .

ومع تطبيق نفس المبدأ على المدفع نستنتج ما طرحته لك في ردي السابق.

للعلم:
بعض ألعاب الفيديو تحاكي الواقع أفضل من محاكيات التدريب المصنعة لتدريب القطاعات العسكرية .

Fallout 4, Battlefield 4, The Witcher 3 GTA5..etc
كلهم عندي على البلستيشن وعندي قناة شخصية على اليوتيوب :)

ارسلي على الخاص اذا تلعب على البلستيشن :لايتنج:

دعني أخمن...السبب هو أن كابح الفوهه يقوم بتشتيت غازات الدفع بأتجاهات جانبيه عن طريق الفتحات الجانبيه في مقدمة الفوهه ، وبالتالي يتبدد جزء ليس بالبسيط من قوة الدفع الكليه -في حالة وجود كابح فوهه -بأتجاهات جانبيه ،و تقدر تلك القوه المفقوده والمشتته بنحو 35% تقريبا من قوة الدفع الكليه لغازات الدفع ..

هذا والله أعلم..

صحيح أخي العقرب .. متابعتك المستمرة لما يكتب هنا وهناك ستفتح أمامك الكثير من الدروب الموصدة لفهم آلية عمل هذه المنظومة وتلك .. تحياتي ومنها للأعلى إن شاء الله .

المدفع المعروض لا يحتوي على المازيل بريك (كابح فوة) وعملها تقليل أو كبح للإرتداد ومن عيوبها أنها تضعف القذيفة .

الـ muzzle brake هدفها تقليل الارتداد الواقع على السبطانة عن طريق حرف النفث للخلف او الاجناب وهى لم تعد توضع فى الدبابات الحديثة بل فى المدفعية فقط لانها كانت قديما تقلل من اهتزاز السبطانة اثناء الرمى مما يساعد على الدقة اما الان الكمبيوتر الباليستى و الليزر يقوم بالمهمة
