المرحلة الثالثة لبرنامج استدامة مقاتلات Tornado السعودية TSP 3

[Hawk 205]

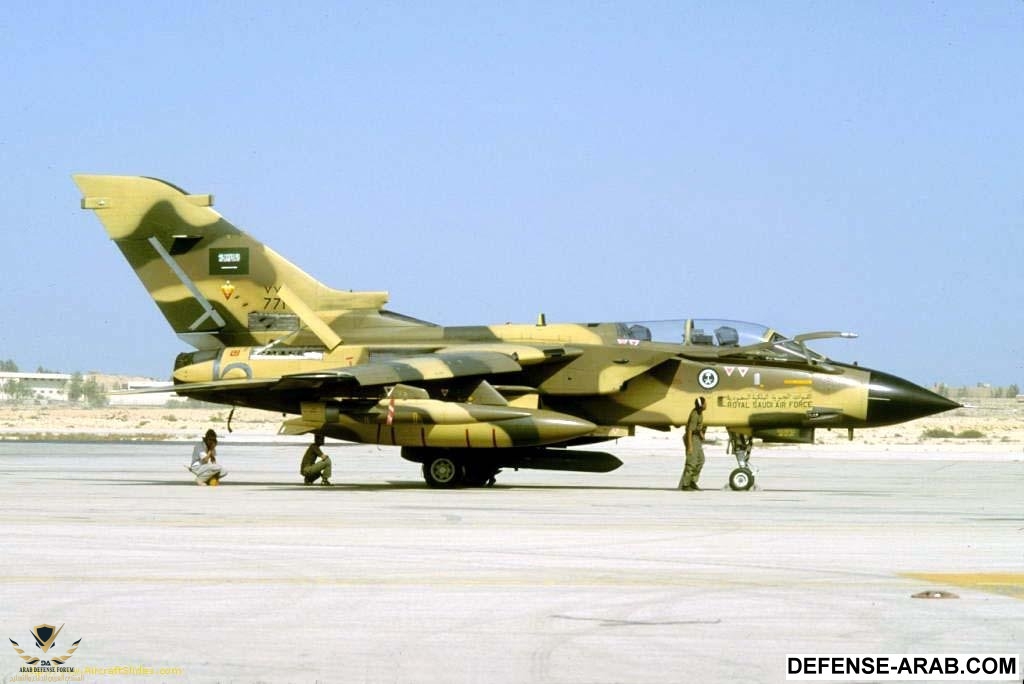

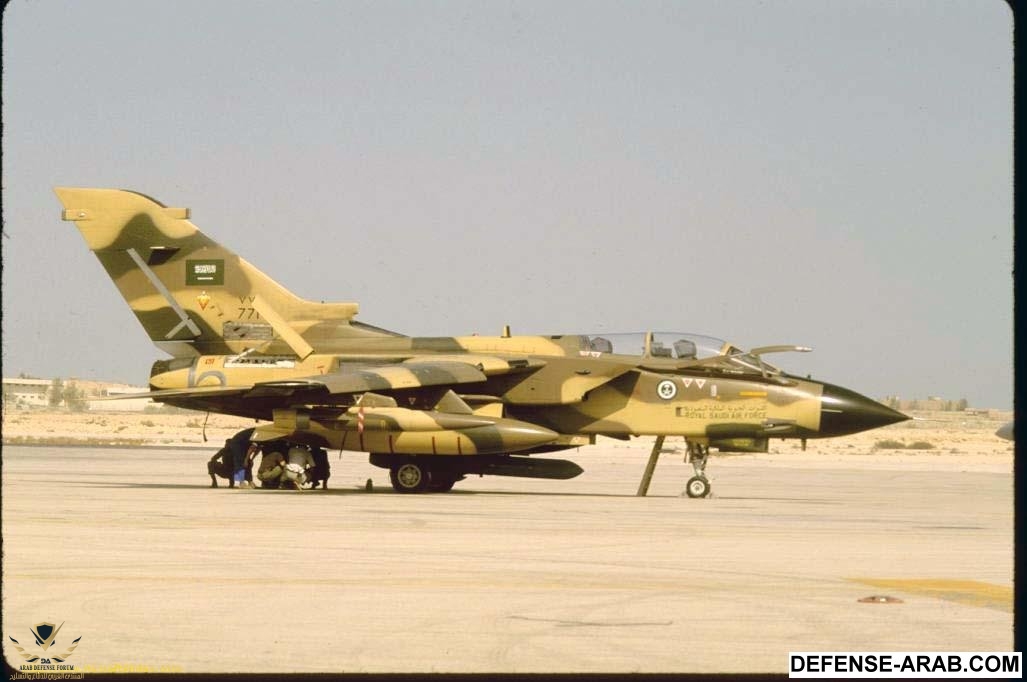

هذه من الصور النادرة والتي تظهر فيها مقاتلات Tornado IDS السعودية وهي تحمل صواريخ Sea Eagle المضادة للسفن اسفل البدن ، اظن ان تاريخ الصور هو اثناء حرب تحرير الكويت 1991



[Hawk 205]

في عام 2013 ، تم اكتمال تسليم جميع الذخائر المتعاقد عليها (1.5 مليار جنيه استرليني) ضمن برنامج تطوير مقاتلات Tornado السعودية TSP



[F15 Saudi Advance]

شكرًا جزيلا اخ Hawk 205 على هذا الموضوع وابأنتظار موضوع التايفون السعوديه



[الدبلوماســي]

طائره جباره تستحق هذا التطوير وابقاءها في خدمة القوات الجويه السعوديه الى عام 2030 شي ممتاز للستفاده من قدراتها القتاليه بتوفيق لقواتنا الجويه والى الامام ..



[Gasoline]

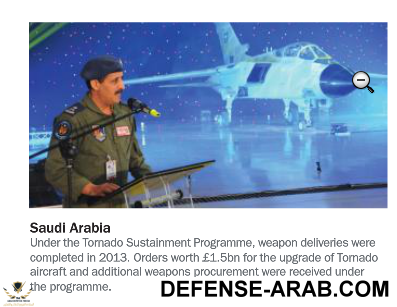

في عام 2013 ، تم اكتمال تسليم جميع الذخائر المتعاقد عليها (1.5 مليار جنيه استرليني) ضمن برنامج تطوير مقاتلات Tornado السعودية TSP

مشاهدة المرفق 55953

كلام كبير .

سلاح الجو السعودي لايخلو من الحصريات .

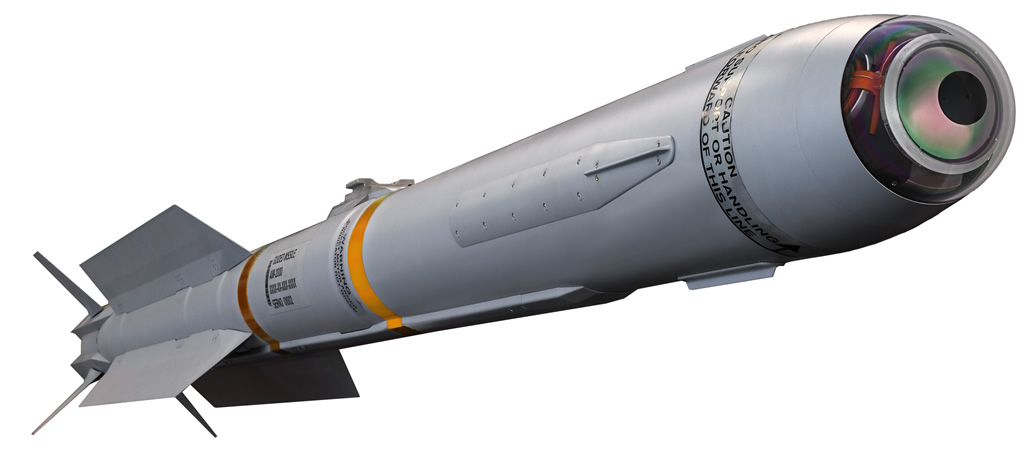

لا ننسى الـ IRIS-T الألماني بعدد غير معلوم [الـ wiki ذكرت ان لدينا 1,400 صاروخ]

لاحظوا حركة الـ seeker سرعة رهيبة وفي كل الاتجاهات , يا دافع البلا :بعض الناس: :

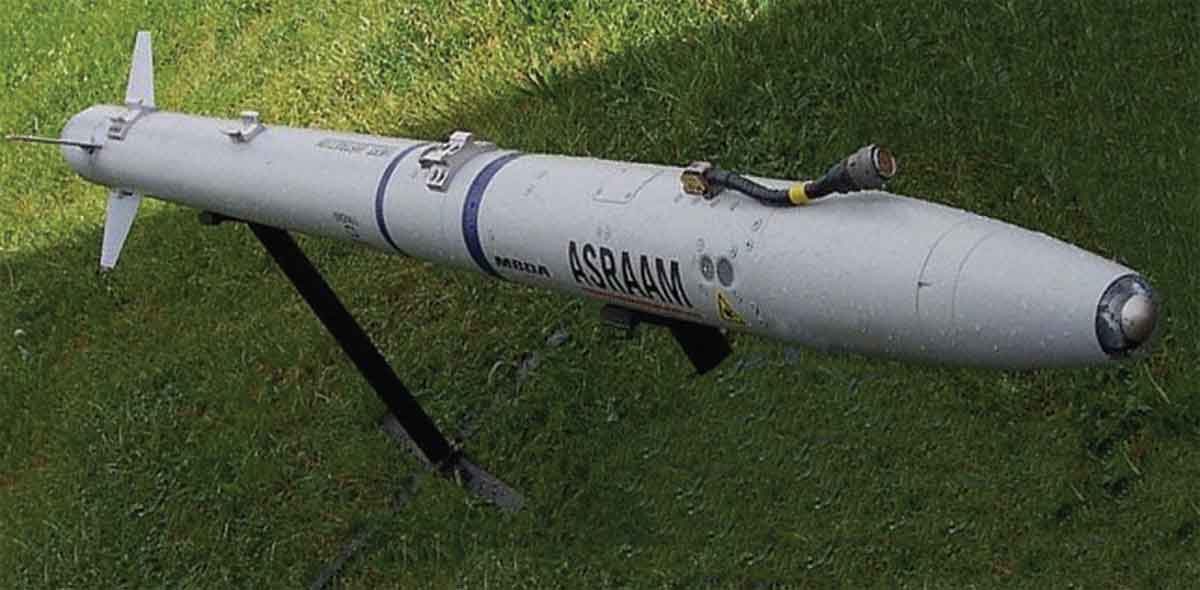

ولا ننسى أيضاً الـ ASRAAM :

[كلاهما ستحملها التايفون والتورنيدو]​



[F15as]

كلام كبير .

سلاح الجو السعودي لايخلو من الحصريات .

لا ننسى الـ IRIS-T الألماني بعدد غير معلوم [الـ wiki ذكرت ان لدينا 1,400 صاروخ]

لاحظوا حركة الـ seeker سرعة رهيبة وفي كل الاتجاهات , يا دافع البلا :بعض الناس: :





ولا ننسى أيضاً الـ ASRAAM :

[كلاهما ستحملها التايفون والتورنيدو]​

لاتنسى ياعبدالله صاروخين الامرام وميتور



[F15 Saudi Advance]

H @Hawk 205 تعاقدت الحكومه البريطانية مع شركة MBDA لأكمال تطوير ودمج صواريخ SPEAR على طائرات التايفون F35 البريطانية فهل تتوقع ان يمكن دمج هذا الصاروخ المميز على طائرات التورنيدو السعوديه ام سيتم الأكتفاء بالبريمستون اعتقد انه سيكون أضافه متميزة للترنيدو.
السؤال الأخر هل تتوقع ان يتم تطوير باقي طائرات التورنيدو في للسعوديه ام في بريطانيا



[Ali.0]

بالمناسبه ، مشروع tsp اغلبه يكون بالظهران لا اعرف الكيفيه ولكن متأكد ان بعض الطائرات تحدث ويتم وجاري الآن تحديثهم بالظهران



[Hawk 205]

H @Hawk 205 تعاقدت الحكومه البريطانية مع شركة MBDA لأكمال تطوير ودمج صواريخ SPEAR على طائرات التايفون F35 البريطانية فهل تتوقع ان يمكن دمج هذا الصاروخ المميز على طائرات التورنيدو السعوديه ام سيتم الأكتفاء بالبريمستون اعتقد انه سيكون أضافه متميزة للترنيدو.
السؤال الأخر هل تتوقع ان يتم تطوير باقي طائرات التورنيدو في للسعوديه ام في بريطانيا

بالمناسبه ، مشروع tsp اغلبه يكون بالظهران لا اعرف الكيفيه ولكن متأكد ان بعض الطائرات تحدث ويتم وجاري الآن تحديثهم بالظهران

ليس من المقرر ان يتم تسليح مقاتلات Tornado GR4 البريطانية لصواريخ SPEAR 3 وذلك بسبب ان موعد خروجها من الخدمة سيكون في عام 2019 ، لكن اذا ارادت القيادة السعودية دمجه على مقاتلاتها Tornado GR4 فلا شك انه سيشكل فائدة كبيرة واضافة مميزة

تستطيع المقاتلة حمل عدد يصل الى 12 صاروخ نظراً لصغر حجمه وعلاوة على ذلك فهو يمتلك مدى طويل وذو دقة عالية بفضل الرأس متعدد البواحث ، لذلك فهو "يتكامل" مع صواريخ Brimstone 2 وصواريخ Storm Shadow

نعم بعد الانتهاء من التطوير وتعود الطائرة المعدة للاختبارات الى السعودية سوف يجاز التطوير على كامل الاسطول ويتم ترقيتها في السعودية في منشأة التطوير في الظهران



[Ali.0]

نعم بعد الانتهاء من التطوير وتعود الطائرة المعدة للاختبارات الى السعودية سوف يجاز التطوير على كامل الاسطول ويتم ترقيتها في السعودية في منشأة التطوير في الظهران

انا مِن من كان لهم شرف الدخول والوقوف على التطوير يبقى شيء قليل لكنه مذهل ، أخي هوك مبارك عليك الشهر الكريم ولا تحرمنا حصرياتك



[MIA1]

ماشاءالله تبارك الله



[MIA1]

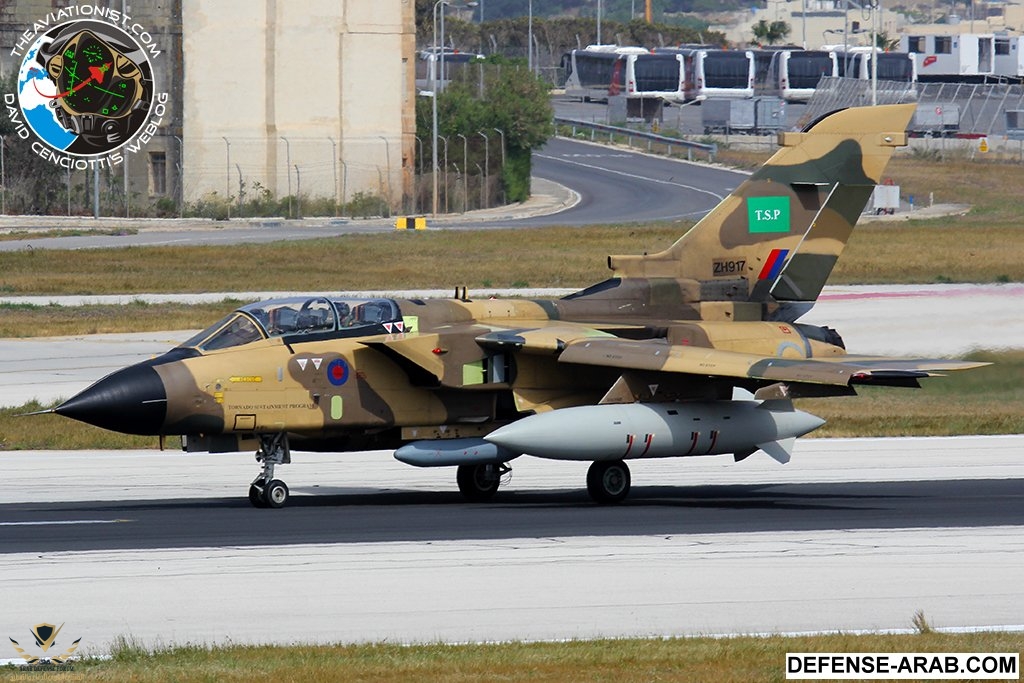

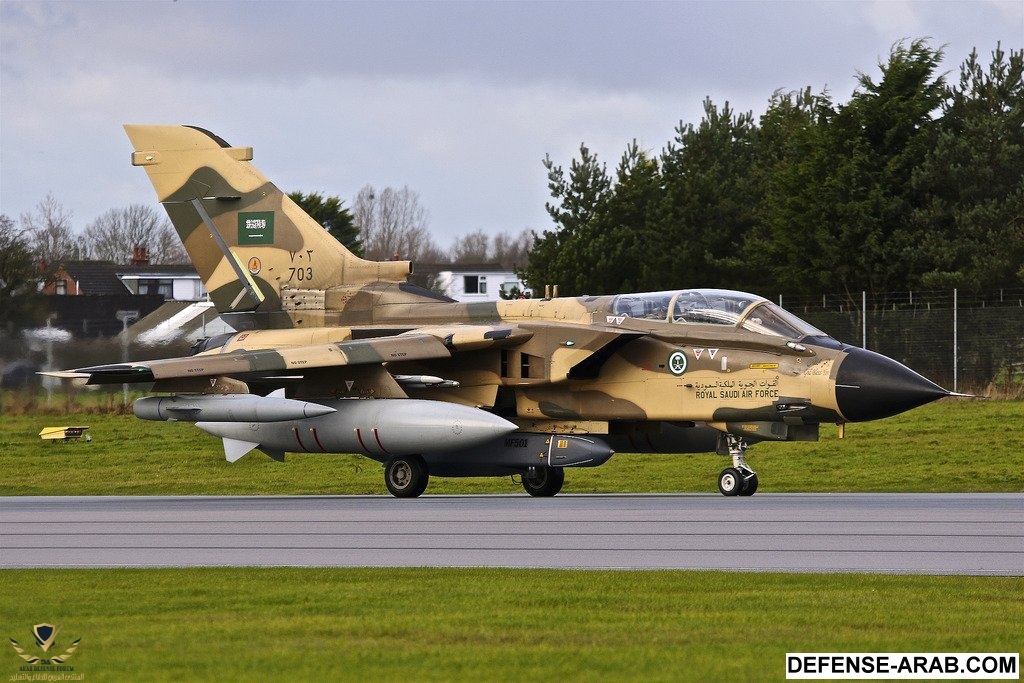

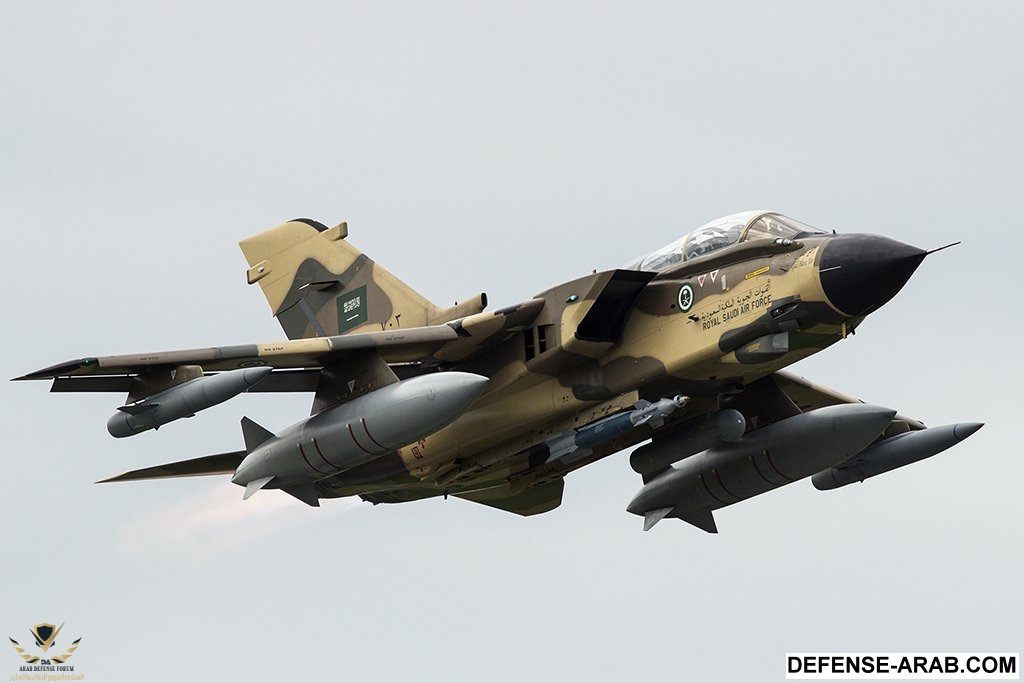

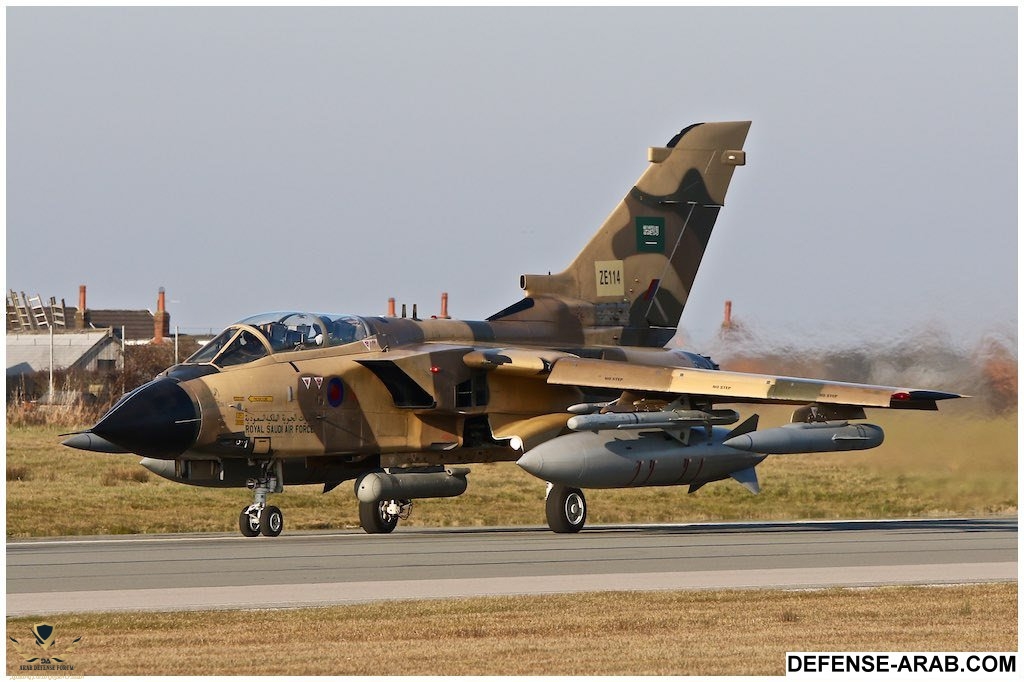

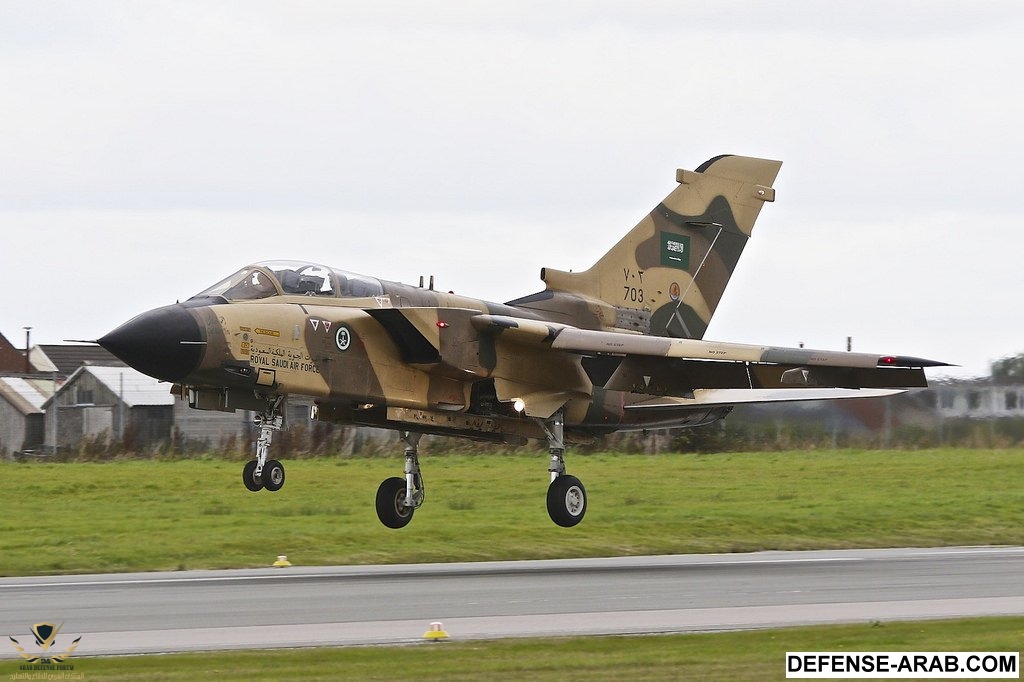

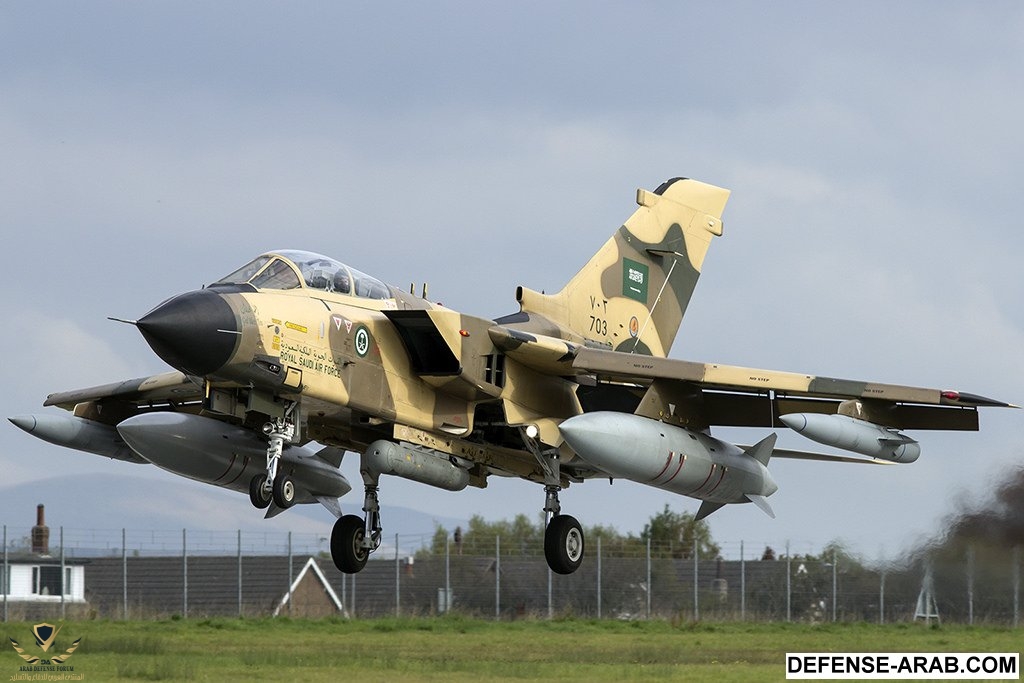

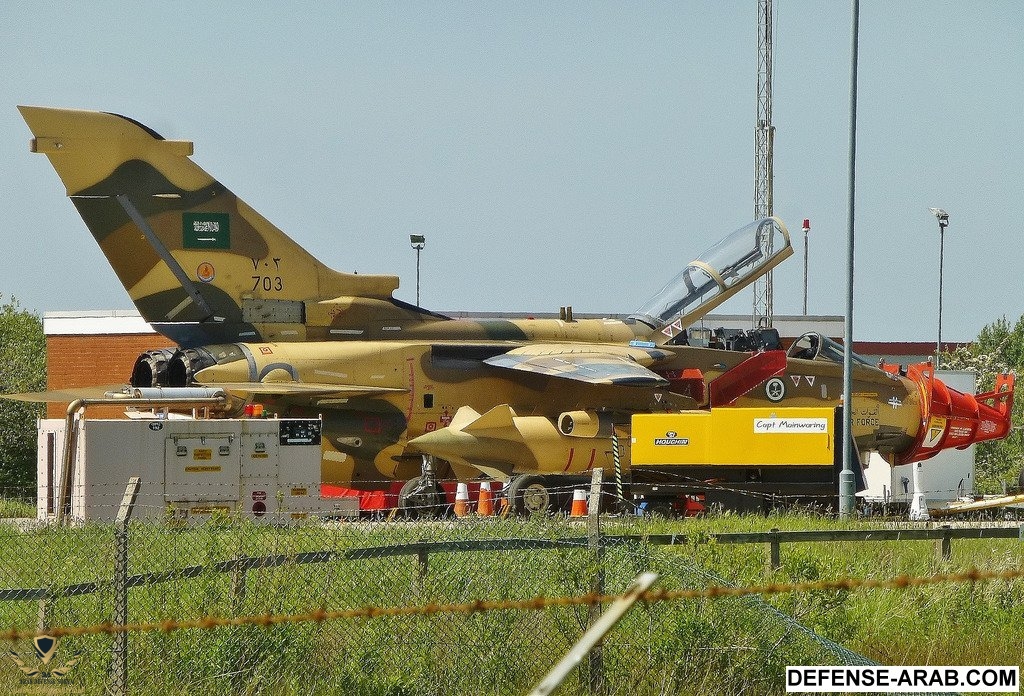

طلعات جوية اختبارية لطائرة Tornado ZE114/703 ضمن عقد TSP 3 وهي تحمل حمولات مختلفة

مشاهدة المرفق 55911
مشاهدة المرفق 55912
مشاهدة المرفق 55913
مشاهدة المرفق 55914
مشاهدة المرفق 55915
مشاهدة المرفق 55916
مشاهدة المرفق 55917

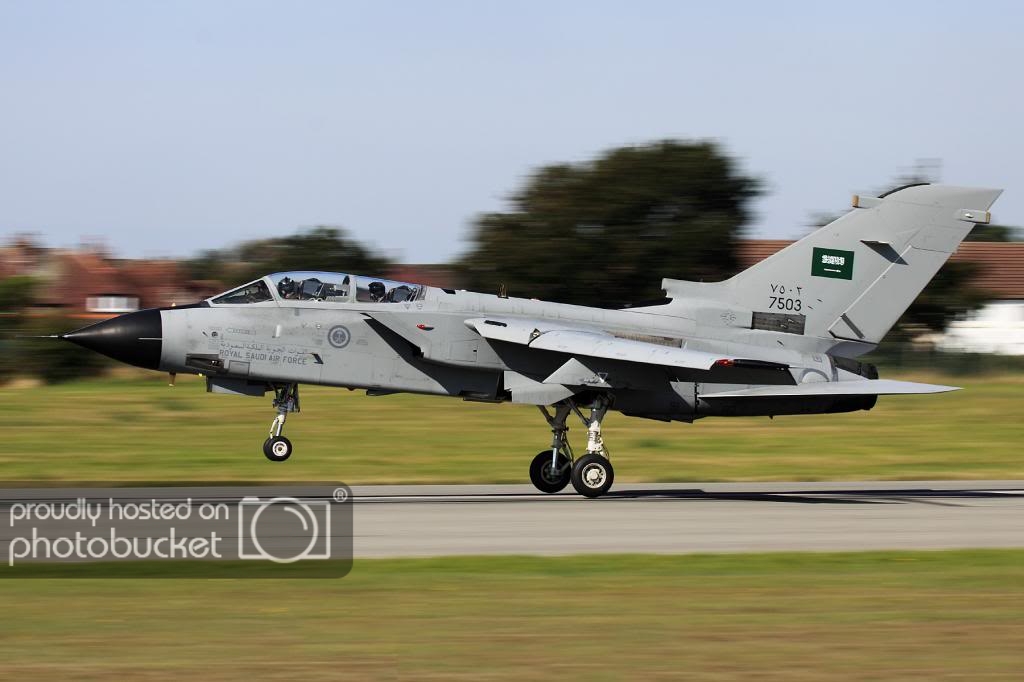

من الصور النادرة مشاهدة التورنيدو بدون خزانات وقود خارجية

مشاهدة المرفق 55928

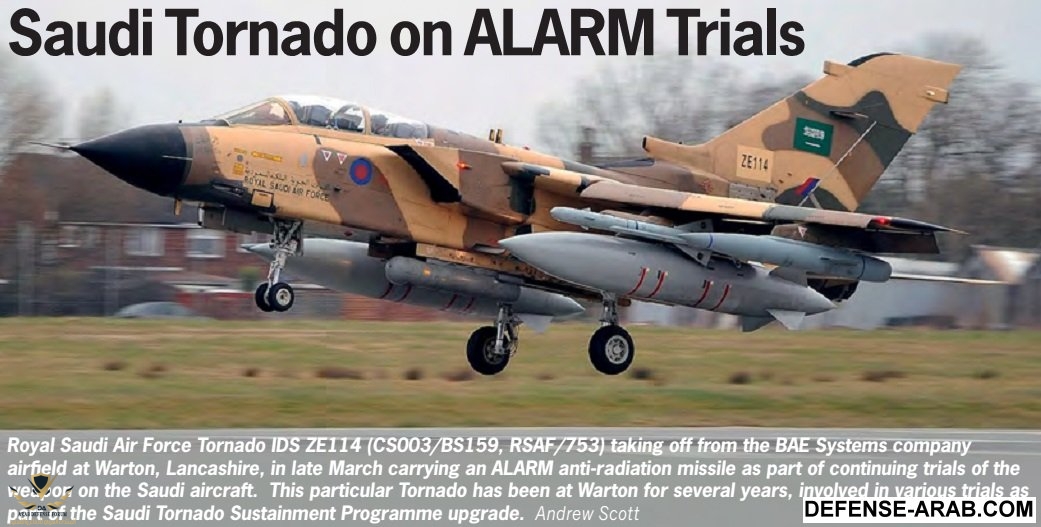

مثلما كانت السعودية عميل التصدير الدولي الوحيد لمقاتلات Tornado خارج التحالف الصانع ، فقد كانت كذلك العميل الوحيد الذي يمتلك الصواريخ المضادة للرادارات ALARM الى جانب بريطانيا ، وهي الان تعتبر المشغل الوحيد الذي لازال يستخدم هذه الصواريخ من على مقاتلات Tornado GR4 بعد ان قررت بريطانيا اخراجها من الخدمة في ديسمبر 2013 ، فدعونا نتعرف اكثر عن هذا الصاروخ

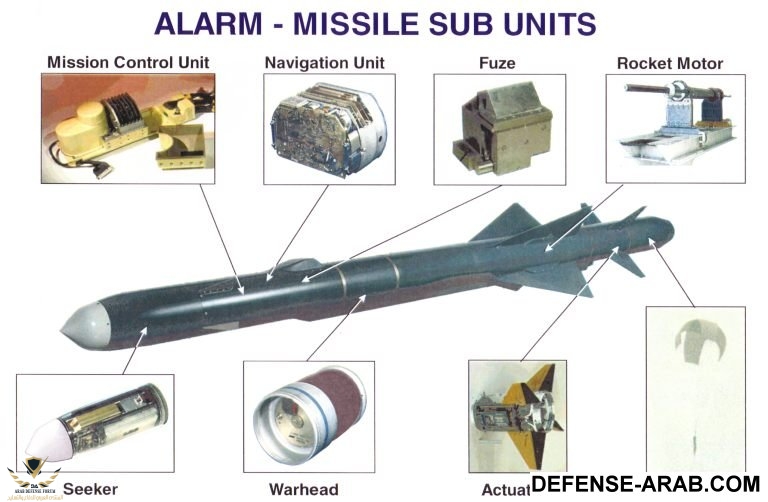

صواريخ ALARM وتعني Air Launched Anti-Radiation Missile ، وهي تعمل بمبدأ اضرب وانس (Fire and Forget) وهي ذو وزن خفيف يبلغ 268kg ومزودة بباحث راداري خامد قابل للبرمجة وبمحرك صاروخي يعمل بالوقود الصلب ذو مرحلتين ، ويبلغ مداها العملياتي 93km بينما يصل مداه الاقصى الى نحو 100km ، ويصل سرعتها الى ضعفي سرعة الصوت (2 ماخ)

مشاهدة المرفق 55924

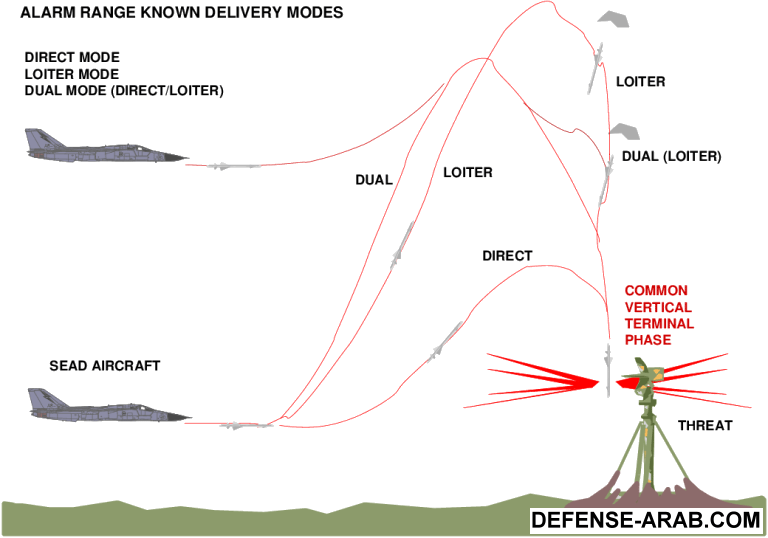

صواريخ ALARM لديها 5 انماط للاشتباك يمكن تحديدها واحدة منها قبل الاقلاع او اثناء الطيران ، نلخصها كالتالي

النط الاول : الهجوم المباشر (Direct Mode) ، وهذا اكثر انماط الاشتباك شيوعاً ويستخدم في حال كان موقع الرادار المعادي معروفاً سلفاً بحيث ينطلق الصاروخ مباشرة نحوه ويدمره

النط الثاني : (Loiter Mode)، وهذا النمط يستخدم في حال عدم معرفة مواقع الرادارات المعادية بدقة لكن يعرف المساحة التي تتواجد فيها هذه الرادارات ، ويطلق الصاروخ باتجاة منطقة معينة (تبرمج قبل الاطلاق) وعند بلوغها يبدأ الصاروخ بالصعود نحو الاعلى الى ان يصل الى اقصى ارتفاع له وهو 40,000ft ثم يفتح مظلة ويبدأ بالهبوط ببطء ، واثناء هبوطه يقوم باحث الصاروخ بالبحث عن اي نشاط للرادرات المعادي واذا اكتشف رادراً عاملاً اطبق عليه وفصل المظلة وانطلق مباشرة نحو هذا الرادار وتدميره

النط الثالث : ثنائي الانماط (Dual mode) ، وهو عبارة عن دمج بين النمطين الاول والثاني بحيث يطلق الصاروخ نحو الرادار المعادي ضمن نمط الهجوم المباشر (Direct Mode) وفي حال استشعر الهدف التهديد واوقف الرادار عن العمل ، يتحول الصاروخ لنمط (Loiter Mode) فيرتفع ويفتح المظلة وينتظر لحين تشغيل الرادار مرة اخرى حتى ينقض عليه ، واسلوب المظلة مع انه بسيط ولكنه فعال بحيث يترك للرادار المعادي خيارين لا مفر منهما فاما يعاود العمل وبهذا يطبق عليه الصاروخ ويدمره او يستمر في الاغلاق وبهذا تمر الطائرات المهاجمة من دون اي تهديد من انظمة الدفاع الجوية المعادية

اما النمطين الرابع والخامس فهما مثاليين لمهاجمة انظمة الدفاع الجوية المتنقلة

النمط الرابع (Corridor/Area Suppression Mode) ، وفي هذا النمط يطلق الصاروخ عند ارتفاعات منخفضة ، ثم يبدأ في الصعود الحاد ومن ثم يبدأ بالنزول (من دون مظلة) ويبحث عن الاهداف المحتملة في المنطقة التي برمج عليها سلفاً

النط الخامس (Universal Mode) ، وهو مشابه للنمط الرابع لكن بدلاً من ان يطلق الصاروخ من ارتفاعات منخفضة فانه يطلق من ارتفاعات متوسطة وعالية ، وبهذا يحصل الصاروخ على المزيد من الوقت للبحث عن الاهداف المعادية

مشاهدة المرفق 55925

وفي اوائل عام 2000 دخل الخدمة صواريخ ALARM بعد اجرائها تطوير منتصف العمر Mid Life Upgrade - MLU للباحث الراداري الخاص بها ، وهذا التطوير ما يعرف بالاصدار MK2

الاصدار ALARM MK2 وبناءاً على تطوير MLU ، فانه يمتلك باحث للترددات الرادارية اكثر تطوراً من السابق وقد استخدم هذا الاصدار لاول مرة من مقاتلات Tornado GR4 البريطانية خلال العمليات العسكرية ضد العراق عام 2003

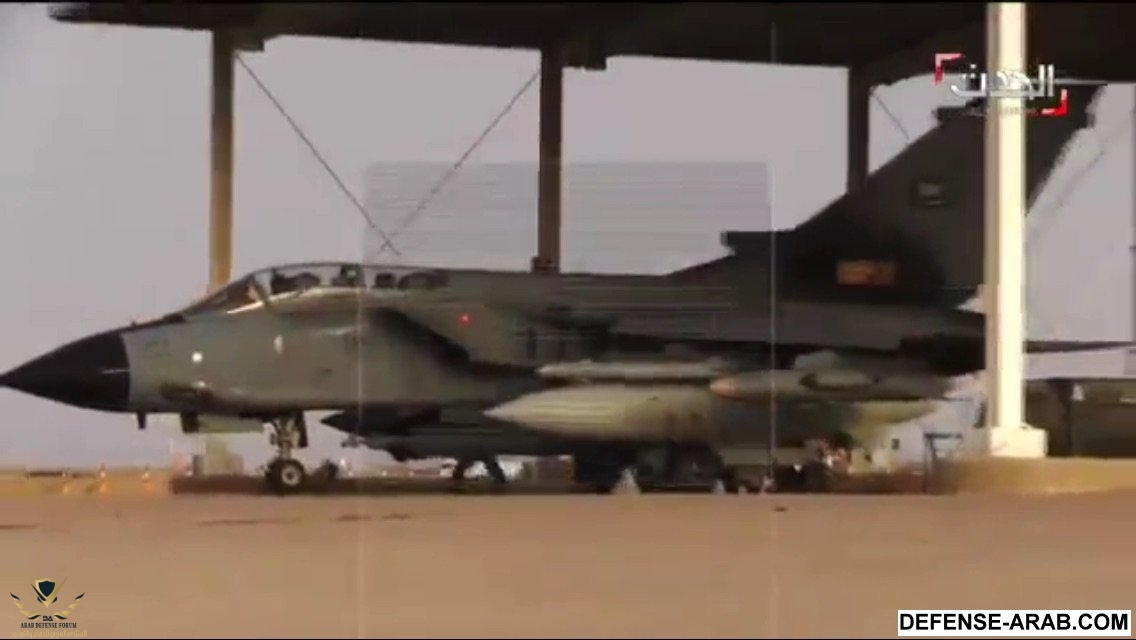

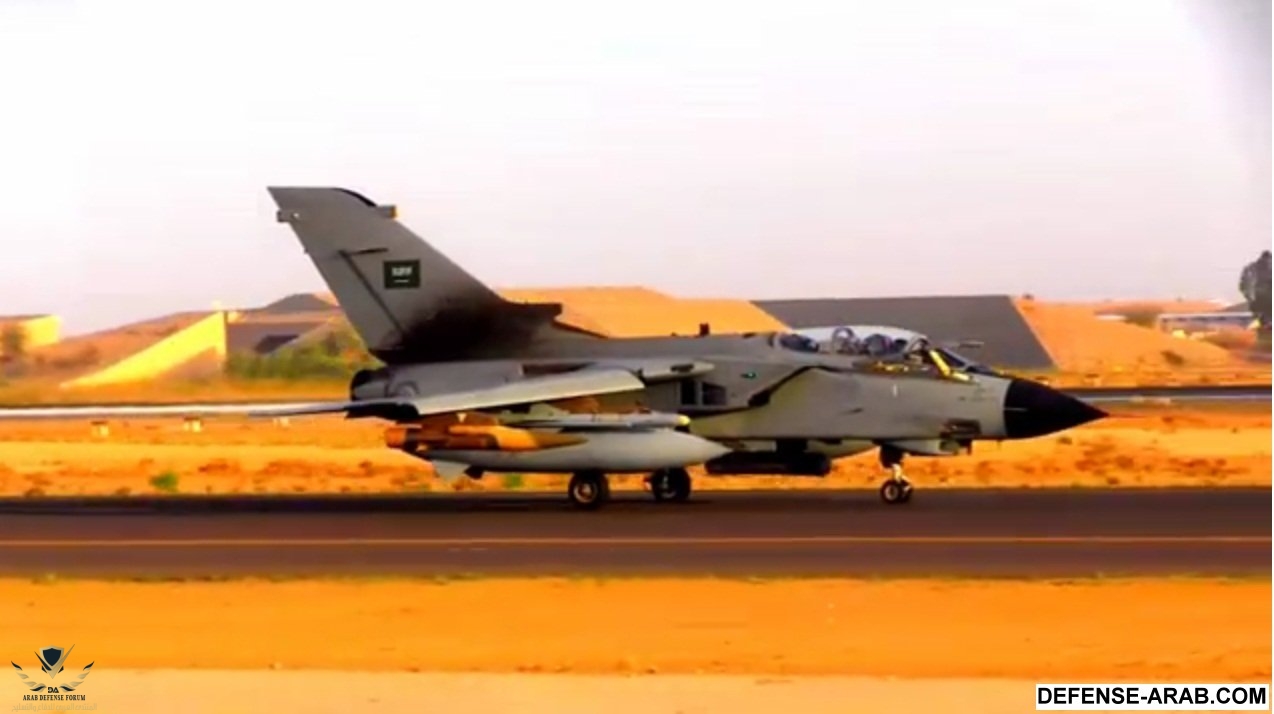

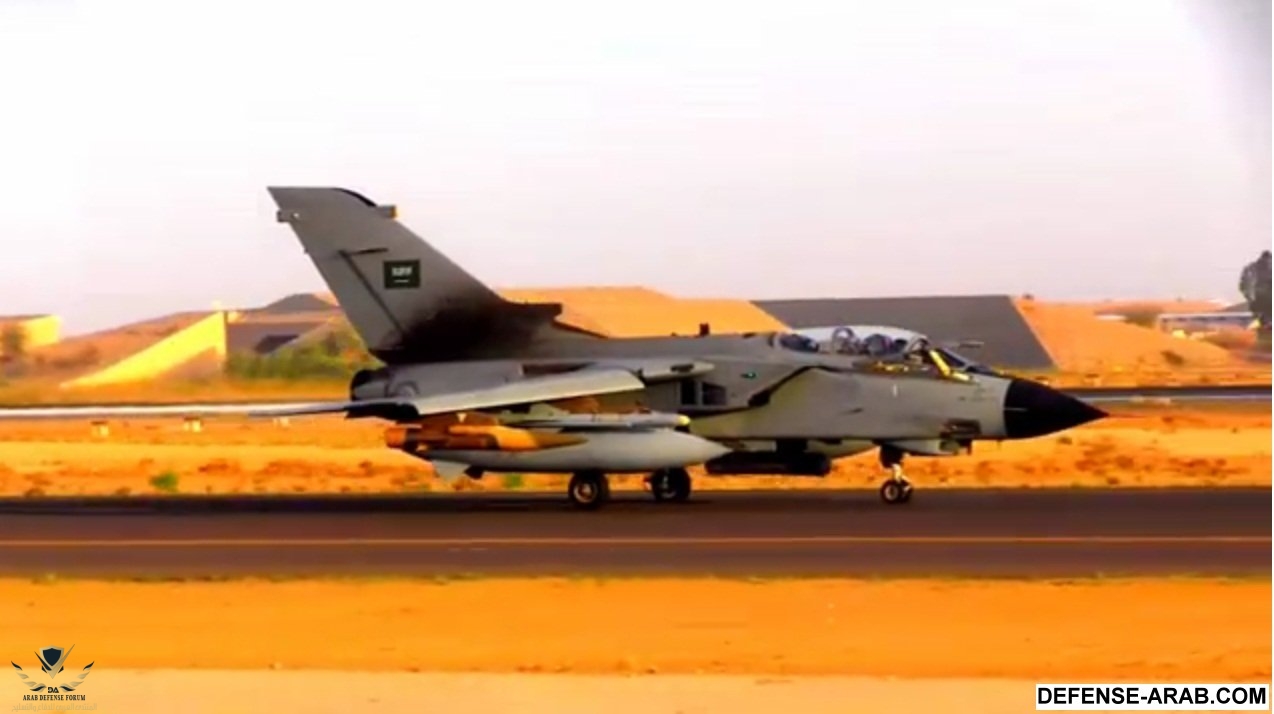

وكما هو واضح ايضاً ان السعودية كذلك رفعت قدرات صواريخ ALARM الى الاصدار MK2 ذو الباحث الراداري المطور ، وهي الان تستخدمها في عمليات العسكرية فوق اليمن انطلاقاً من مقاتلات Tornado GR4 السعودية ضمن مهام اخماد وتدمير الدفاعات الجوية المعادية SEAD/DEAD

مشاهدة المرفق 55927

مشاهدة المرفق 55926

النمط الثالث أليم



[MIA1]

ممكن صور لنسخة الإستطلاع والحرب الإلكترونية وهل تمتلكها السعودية؟



[Ali.0]

ممكن صور لنسخة الإستطلاع والحرب الإلكترونية وهل تمتلكها السعودية؟

لا نمتلكها اعتقد , H @Hawk 205



[Hawk 205]

ممكن صور لنسخة الإستطلاع والحرب الإلكترونية وهل تمتلكها السعودية؟

لا نمتلكها اعتقد , H @Hawk 205

السعودية تملك عدد 12 مقاتلة GR4A ، وهي المكافئة للاصدار ECR الايطالية\الالمانية

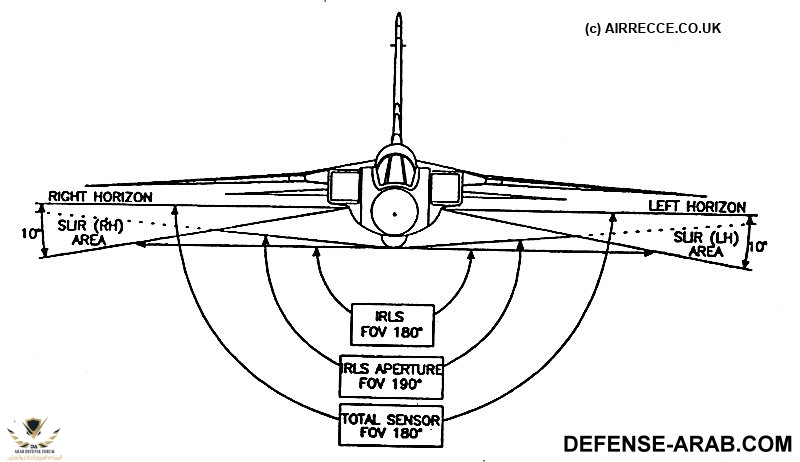

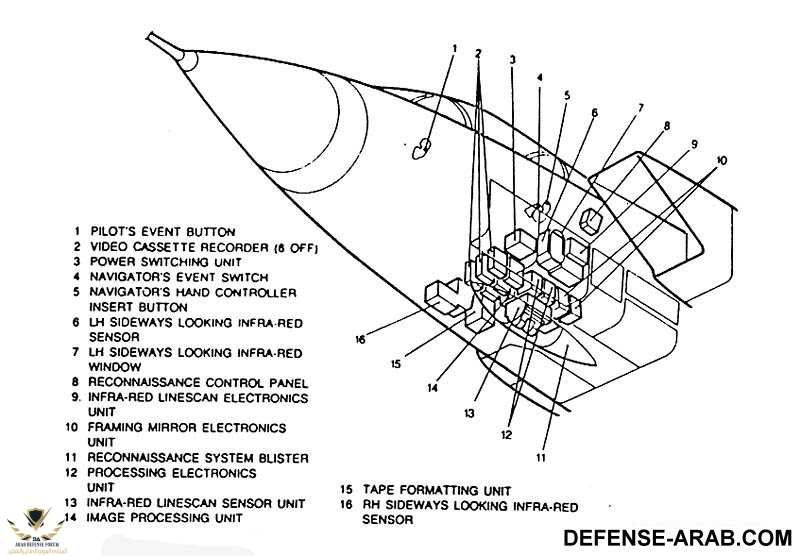

وتختلف عن الاصدار GR4 بانها تملك مدفع رشاش واحد على الجانب الايمن بدلا من مدفعين ، وذلك بسبب وجود منظومة الكشف بواسطة الاشعة تحت الحمراء Tornado Infra-Red Reconnaissance System-TIRRS بدلا من المدفع الرشاش الايسر



[رشاش]

كم العدد المراد ترقيته من اسطول التورنيدو الى GR4A



[F15 Saudi Advance]

جميعها



[F15 Saudi Advance]

H @Hawk 205 كما تعلم ان شركة بي اي سيستمز بالتعاون مع شركة ام بي دي اي قد انهت تجارب دمج الصاروخ بريمستون على التورنيدو البريطانيه وسوف يدخل الخدمه قريبا فهل تتوقع ان يتم دمجه على التورنيدو السعوديه من خلال العقد الحالي ام سيكون من ضمن عقد مستقبلي.
http://www.janes.com/article/62363/brimstone-2-finally-declared-operational-with-uk-tornado-gr4



[Hawk 205]

H @Hawk 205 كما تعلم ان شركة بي اي سيستمز بالتعاون مع شركة ام بي دي اي قد انهت تجارب دمج الصاروخ بريمستون على التورنيدو البريطانيه وسوف يدخل الخدمه قريبا فهل تتوقع ان يتم دمجه على التورنيدو السعوديه من خلال العقد الحالي ام سيكون من ضمن عقد مستقبلي.
http://www.janes.com/article/62363/brimstone-2-finally-declared-operational-with-uk-tornado-gr4

بالاساس دمج صواريخ Brimstone DMB ثنائي انماط التوجيه على مقاتلات Tornado GR4 السعودية سوف يكون ضمن عقد المرحلة الثالثة TSP 3

TSP 3:

A third phase of the TSP project may be under way in 2015. Evidence of new work related to TSP surfaced in 2013. The work may relate to further weapons integration including Paveway IV Precision Guided Bomb. It is also believed that Dual Mode Seeker (DMS) Brimstone was integrated as an early part of this work.


لكن لا اعرف بشأن الاصدار الجديد Brimstone 2 ، هل كذلك سوف يدمج في هذه المرحلة ام ستكون في مرحلة لاحقة؟



[حميد707]

من الصور النادرة مشاهدة التورنيدو بدون خزانات وقود خارجية


النمط الثالث أليم

شكلها مضحك بدون خزانات وقود خارجية
