المرحلة الثالثة لبرنامج استدامة مقاتلات Tornado السعودية TSP 3

Hawk 205

خـــــبراء المنتـــــدى
إنضم
1 أبريل 2013
المشاركات
744
التفاعل
6,327 84 0
55904


تم في شهر ديسمبر عام 2013 توقيع عقد (المرحلة الثالثة) من برنامج استدامة اسطول مقاتلات Tornado السعودية (Tornado Sustainment Programme Phase Three - TSP 3) بين شركة BAE Systems والقوات الجوية السعودية بقيمة 1.5 مليار جنيه استرليني (2.5 مليار دولار)

عقد برنامج TSP 3 يهدف الى ترقية وتطوير اسطول مقاتلات Tornado GR4 الهجومية السعودية وجعلها في مستوى مقاتلات Tornado GR4 البريطانية وذلك بدمج ذخائر Paveway IV زنة 500 باوند وذات توجيه ثنائي بالليزر \GPS ، وحاضن تهديف وتصويب متقدم مع اضافة وصلة البيانات Link 16 مع حزمة الاتصالات الشبكية الاخرى

الطائرات السعودية المطورة ضمن معيار TSP الاصلية ليست في مستوى الطائرات البريطانية GR4 ، وبالتالي فان العمل الجديد ضمن عقد TSP 3 ستكون قفزة كبيرة في قدرات الطائرات السعودية

والعقد يتضمن ايضاً تدريب الاطقم الجوية والارضية وتعديل وتطوير المشبهات والاجهزة التدريبية الاخرى اضافة الى تأمين قطع الغيار مع الدعم لفترة زمنية طويلة ، وقد وصلت اول طائرتي Tornado GR4 سعوديتين الى منشآت شركة BAE في وارتن خلال عام 2014 ليبدأ العمل على التطوير الجديد لتكون جاهزة للطلعات الجوية الاختبارية في عام 2015

وقد بدأ تنفيذ برنامج استدامة اسطول مقاتلات Tornado السعودية TSP منذ عام 2005 والتي مكنتها من استخدام مدى واسع من الذخائر الموجهة بما في ذلك الصواريخ الجوالة Storm Shadow ، وقد تم تنفيذ التطويرات في منشآت شركة BAE Systems بوارتن ثم بعد ذلك تم تثبيت القدرات الجديدة من قبل شركة السلام للطائرات في السعودية ، اما حزمة الذخائر فقد طلبت من شركة الاسلحة الاوروبية MBDA ومتوقع ان تتم خطوة مماثلة ضمن عقد برنامج TSP 3

يمثل عقد TSP 3 تأييد قوي مقاتلات Tornado من قبل القوات الجوية السعودية والتي ستصبح المستخدم الاخير لهذه النوعية من الطائرات اذ ستبقى في الخدمة لعقد آخر حتى عام 2025 ، بينما قررت بريطانيا لاخراج مقاتلات Tornado من خدمة سلاح جوها في 2019 وايطاليا ستخرجها من الخدمة في 2014 واخيراً المانيا في عام 2024 ، لكن يوجد اقتراحات بان الدول الاوروبية ستسرع من وتيرة اخراجها من الخدمة وذلك توفيراً للنفقات

وقد اشترت السعودية مقاتلات Tornado IDS ضمن عقد اليمامة 1 في منتصف الثمانينات ، ثم تبعتها بالدفعة الثانية ضمن عقد اليمامة 2 في اوائل التسعينات وقد بلغ مجموع مقاتلات Tornado IDS الهجومية 96 طائرة لكن بقي في الخدمة منها نحو 80 طائرة


Saudi Tornado upgrade details revealed




A GBP1.5 billion (USD2.5 billion) upgrade and sustainment programme is intended to keep the Royal Saudi Air Force's (RSAF's) Panavia Tornado strike aircraft fleet operational until 2025.

The details of the deal, signed by BAE Systems and the RSAF in December 2013, were revealed to IHS Jane's by defence sources in the Middle East earlier this month.

Known as the Tornado Sustainment Programme Phase Three (TSP3), the work is intended to bring the RSAF Tornado fleet up a configuration similar to the UK Royal Air Force's Tornado GR.4 aircraft. This includes integration of Raytheon Paveway IV duel-mode satellite/laser-guided bombs and advanced targeting pods, as well as the installation of Link 16 datalinks and other network connectivity capabilities.

"The original Saudi TSP aircraft do not have the same level as integration as the RAF GR.4s, so this new work will be a major leap in capability for them," said a source.

The deal also includes air- and ground-crew training, modification and upgrade of simulators and other training devices, spares provision, and long-term logistic support.

The first two RSAF aircraft are expected to arrive at BAE Systems' Warton facility in the UK during 2014 to undergo development work and to begin flight trials during 2015.

Initial work on the Tornado Sustainment Programme began in 2005 with the RSAF fleet being upgraded to allow it to employ a wide range of precision-guided munitions, including the MBDA Storm Shadow cruise missile. Development work took place at Warton and the new capabilities were then installed on the RSAF fleet at Alsalam Aircraft Company's facilities in Saudi Arabia. A package of weapons to go on the aircraft was then ordered from the European weapons company MBDA. A similar process is expected to be followed in the TSP3 project.

The TSP3 contract represents a strong endorsement of the Tornado by the RSAF, which could consequently become the last user of the aircraft if the progamme keeps it in service for another decade. The UK has declared it will withdraw its GR.4s by 2019. The other Tornado users, Germany and Italy, have set their out-of-service dates as 2024 and 2015, respectively, but there have been suggestions that the European nations will accelerate their retirement to save money.

Saudi Arabia first purchased the Tornado in the 1980s as part of the Al-Yamanah project and then ordered a second batch in the early 1990s. Some 96 aircraft were purchased in total and about 80 are believed to be still in service.

BAE Systems has only made a brief mention of the TSP3 during an announcement to the London Stock Exchange on 19 December concerning the United Arab Emirates' decision not to proceed with the purchase of Typhoon aircraft.

"BAE Systems' long-standing relationship with its much valued customer in the Kingdom of Saudi Arabia remains excellent," it said"The [company] has been awarded substantial new business during 2013, including long-term support agreements. Agreements have been concluded in December for the supply of guided weapons and Tornado maintenance and upgrades with a combined value of approximately GBP1.5 billion."


المرفقات

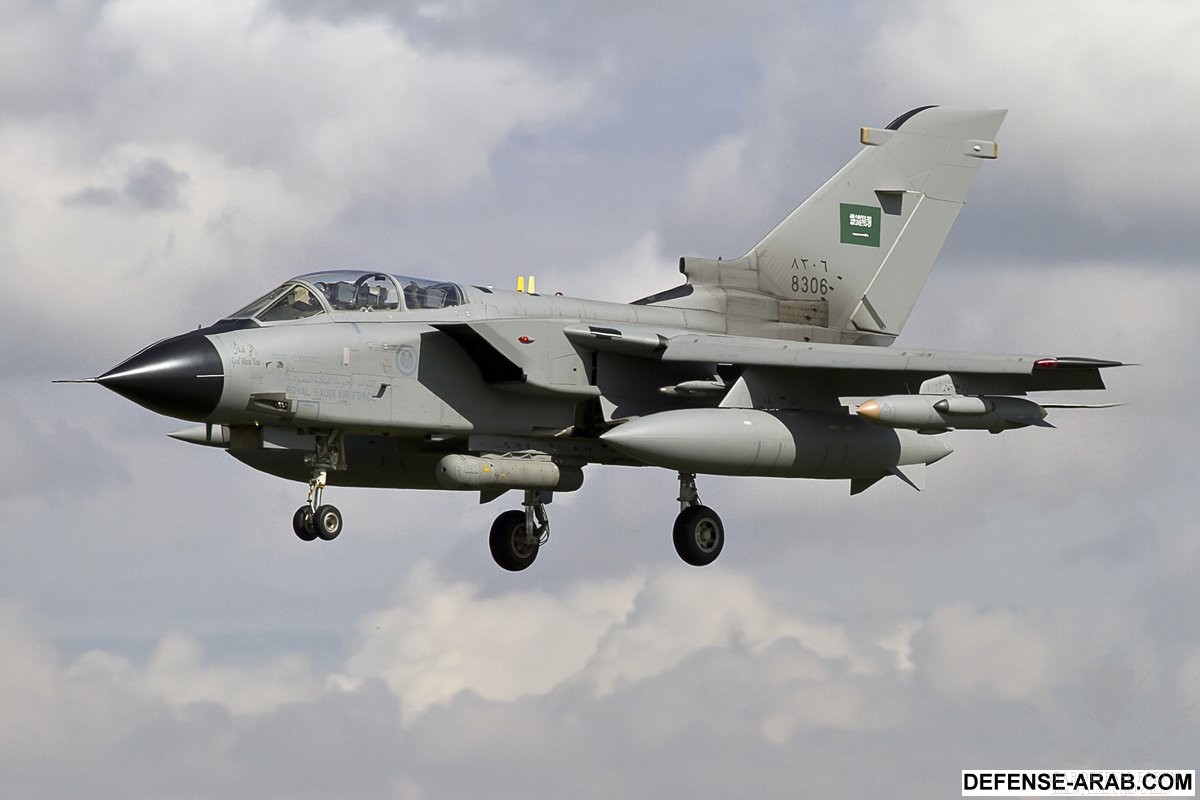

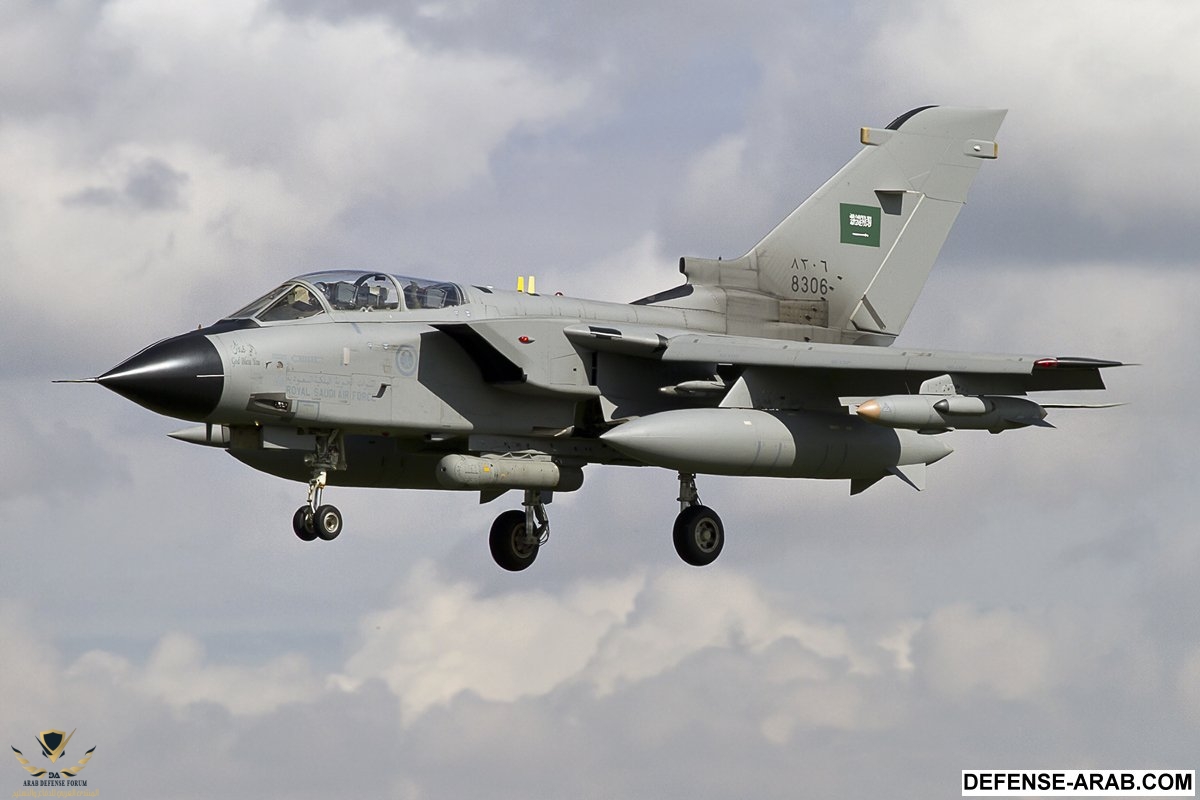

  • Craig_Sluman-Tornado-IDS-8306_001.jpg
    90.7 KB · المشاهدات: 1,783

تعرف على برنامج استدامة مقاتلات التورنيدو السعودية Tornado Sustainment Programme-TSP




بدأ التفكير في تطوير استطول مقاتلات Tornado GR1/GR1A السعودية منذ عام 2003 ، وفي اوائل عام 2005 تم ارسال ثلاث مقاتلات Tornado IDS من السرب 66 الى منشآت شركة BAE Systems في وارتن بالاضافة الى طائرة واحدة من السرب 75 مخصصة للتدريب وذلك لاجل العمل على النماذج الاولية للتطوير السعودي المرتقب

وفي شهر سبتمبر عام 2006 تم توقيع عقد بقيمة 2.5 مليار جنيه استرليني وذلك لاجل تطوير اسطول مقاتلات Tornado IDS الهجومية ضمن برنامج استدامة طائرات التورنيدو السعودية Tornado Sustainment Programme-TSP ، وكان الغرض منها تطوير وتحديث مقاتلات Tornado IDS السعودية طراز GR1 و GR1A ورفع مستواها وجعلها في مستوى مشابه لمعيار طائرات التورنيدو البريطانية GR4 و GR4A مع ابقائها في الخدمة حتى عام 2020

برنامج TSP اشتمل على مرحلتين ، المرحلة الاولى ركزت على تعديلات في قمرة القيادة شملت اضافة اجهزة GPS جديدة للملاحة وانظمة اتصالات وراديو جديد ، مع اضافة شاشات عرض جديدة لمشغل انظمة التسليح WSO في المقعد الخلفي للطائرة وتغيير بعض الازرار

اما في المرحلة الثانية للبرنامج فقد ركزت على اجراء المزيد من الترقية على البرمجيات والكترونيات الطيران وذلك لاجل اضافة ودمج انظمة تسليح جديدة مع حاضن تهديف بالليزر محسن

برنامج TSP يسمح باضافة ذخائر متقدمة متنوعة ولا يقتصر فقط على صواريخ Brimstone للقتال الارضي وصواريخ Storm Shadow الجوال للضربات بعيدة المدى وصواريخ ASRAAM للقتال الجوي قصير المدى بل ايضاً يسمح باستخدام قنابل Paveway و Enhanced Paveway الموجهة بالليزر\GPS وكذلك دمج حاضن التهديف بالليزر Damocles الفرنسي الصنع

وفي اواخر عام 2007 تم تسليم اول مجموعة من الطائرات التي انهت المرحلة الاولى من التطوير وسيتم تنفيذ المرحلة الثانية في السعودية في شركة السلام للطائرات

وفي شهر سبتمبر عام 2009 تعاقدت السعودية على شراء عدد من صواريخ IRIS-T الالمانية للقتال الجوي المتقدم قصير المدى ، وذلك لاجل تسليح اسطول مقاتلات Typhoon ولذلك تم ترجيح ان السعودية ستقوم بتسليح اسطول مقاتلات Tornado IDS بهذه الصواريخ بدلاً من صواريخ ASRAAM البريطانية ، وقد استمرت التعاقدات على الذخائر الخاصة مقاتلات Tornado IDS مع شركة MBDA وذلك لشراء مجموعة من الصواريخ طراز Brimstone و Storm Shadow وذلك في شهر فبراير عام 2010

وفي 2013 تم الانتهاء من كامل التطوير على كامل اسطول مقاتلات Tornado IDS ، وعادت آخر طائرة من وارتن في 23 ابريل من ذات العام ، وهذه الطائرة كانت من ضمن مجموعة الطائرات التي ارسلت لبريطانيا لاجراء التطوير قبل اجازتها على باقي اسطول مقاتلات Tornado IDS المتواجدة في السعودية

حزمة الذخائر الخاصة مقاتلات Tornado قد تم التعاقد عليها مجدداً في شهر مايو عام 2013 ضمن برنامج TSP وهذه الذخائر شملت صواريخ IRIS-T و Brimstone و Storm Shadow واخيراً الذخائر الفرنسية AASM من طراز SUB-54 الموجهة بال GPS/INS وبالليزر ، وفي 19 ديسمبر من نفس العام تم التعاقد على دفعة اضافية من الذخائر مع عقد دعم طويل الامد

وفي ديسمبر 2013 تم التعاقد لاجراء المرحلة الثالثة لبرنامج استدامة طائرات التورنيدو TSP3 بقيمة 1.5 مليار جنيه استرليني وتهدف هذه المرحلة اضافة قدرات اكبر لطائرات التورنيدو السعودية GR4 و GR4A اذ سيتم اضافة قنابل Paveway IV ضمن حزمة التسليح وكذلك دمج حاضن تهديف واستطلاع متقدم مع اضافة وصلة البيانات Link 16 مع حزمة الاتصالات الشبكية الاخرى وهذه القدرات الجديدة من شأنها ابقاء مقاتلات Tornado GR4 السعودية في الخدمة حتى عام 2025 على الاقل

الجدير بالذكر هنا ان بعض طائرات التورنيدو السعودية قد تم تغيير طلائها من التمويه الصحراوي المتموج الى التمويه الرمادي وذلك كون هذه الطائرات قد تحولت من تنفيذ المهام من على ارتفاعات منخفضة الى تنفيذها من على ارتفاعات متوسطة وعالية


في 15 ديسمبر 2014 عادت مقاتلة Tornado GR4 سعودية تحمل الرقم ZK113 الى السعودية بعد الانتهاء من اعمال التحديث ضمن برنامج استدامة طائرات التورنيدو TSP

وهذه الطائرة كانت قد وصلت الى شركة BAE Systems في وارتن قبل عدة اشهر وانخرطت في اعمال تحديث ضمن عقد المرحلة الثالثة TSP 3 ، وقامت بعدة طلعات جوية اختبارية وبعد ان انتهت طارت عائدة الى ارض الوطن بعد ان توقفت في مدينة Bari بايطاليا ثم اليونان واخيراً لتصل الى وجهتها السعودية

ويذكر ان الطائرة ZK113 تحمل الرقم 6606 في سلاح الجو السعودي





وفي سياق آخر وبعد عدة ايام من مغادرة مقاتلة Tornado 6606/ZK113 ، وصلت مقاتلة Tornado GR4 سعودية أخرى الى منشآت شركة BAE Systems في وارتن يوم 19 من ذات الشهر وكانت تحمل الرقم 703 في سلاح الجو السعودي




وسوف تنخرط هذه الطائرة في اعمال تحديث عقد TSP 3 مثل سابقتها قبل ايجاز وتنفيذ هذه التحديثات على باقي اسطول مقاتلات Tornado GR4/4A السعودية بعد الانتهاء من اعمال التحديث في وارتن

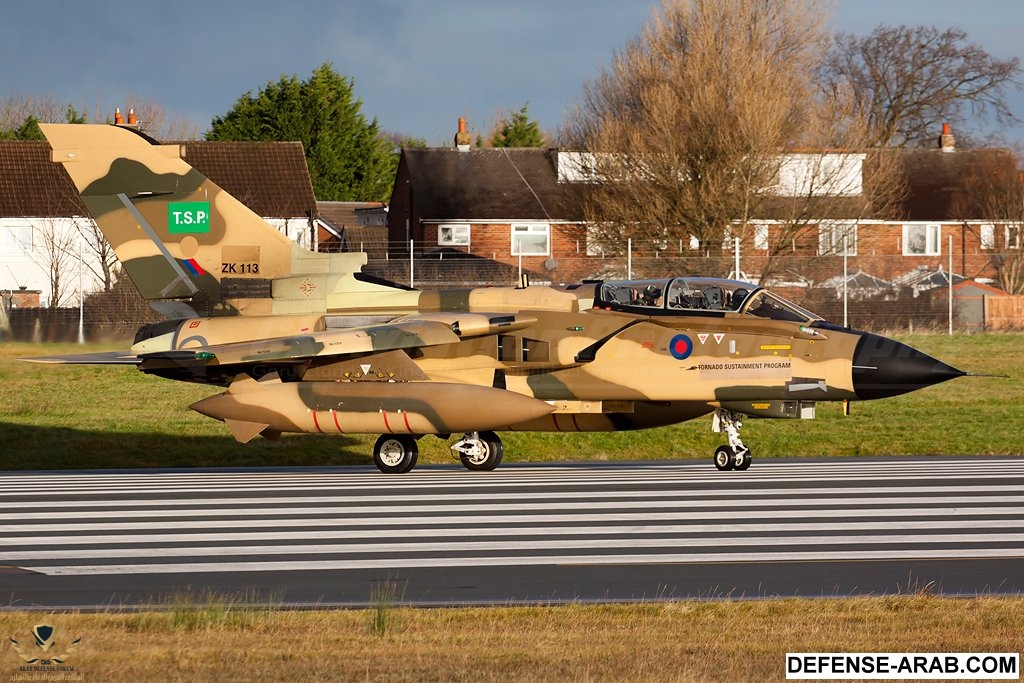

في 15 ديسمبر 2014 عادت مقاتلة Tornado GR4 سعودية تحمل الرقم ZK113 الى السعودية بعد الانتهاء من اعمال التحديث ضمن برنامج استدامة طائرات التورنيدو TSP

وهذه الطائرة كانت قد وصلت الى شركة BAE Systems في وارتن قبل عدة اشهر وانخرطت في اعمال تحديث ضمن عقد المرحلة الثالثة TSP 3 ، وقامت بعدة طلعات جوية اختبارية وبعد ان انتهت طارت عائدة الى ارض الوطن بعد ان توقفت في مدينة Bari بايطاليا ثم اليونان واخيراً لتصل الى وجهتها السعودية

ويذكر ان الطائرة ZK113 تحمل الرقم 6606 في سلاح الجو السعودي


مشاهدة المرفق 55906


وفي سياق آخر وبعد عدة ايام من مغادرة مقاتلة Tornado 6606/ZK113 ، وصلت مقاتلة Tornado GR4 سعودية أخرى الى منشآت شركة BAE Systems في وارتن يوم 19 من ذات الشهر وكانت تحمل الرقم 703 في سلاح الجو السعودي


مشاهدة المرفق 55907

وسوف تنخرط هذه الطائرة في اعمال تحديث عقد TSP 3 مثل سابقتها قبل ايجاز وتنفيذ هذه التحديثات على باقي اسطول مقاتلات Tornado GR4/4A السعودية بعد الانتهاء من اعمال التحديث في وارتن

كم باقي طائره ماحدثت ؟


طلعات جوية اختبارية لطائرة Tornado ZE114/703 ضمن عقد TSP 3 وهي تحمل حمولات مختلفة









ممتاز .

tornado منصة ممتازة وتحصلت على دعم كبير خولها من حمل مختلف الأسلحة المتطورة لذلك من الجيد أننا لم نفرط فيها وما زلنا نطور لنستفيد منها حتى آخر عمرها.

قدرة القوات الجوية السعودية في القصف الارضي أصبحت مرعبة جداً مع قدوم التورنيدو المحدثة واكتمال تسليم الـF-15sa ولاننسى التطويرات التي ستحملها التايفون مستقبلاً.:يعجبني:

وضع القوات الجوية الحمد لله في السليم ... يا ليت نشوف قريباً صفقات للبرية والبحرية.

كم باقي طائره ماحدثت ؟

ضمن العقد TSP-3 ادرجت طائرتين في مرحلة التطوير والاختبارات هما ZK113/6606 و ZE114/703 ، الاولى قد انجزت مهمتها وعادت الى السعودية ، اما الثانية فلاتزال مستمرة


وبعد الانتهاء من مرحلة التطوير والاختبارات ، فانه سوف يتم اجازة تطويرات العقد TSP-3 على كامل اسطول مقاتلات Tornado GR4 في القوات الجوية السعودية

ضمن العقد TSP-3 ادرجت طائرتين في مرحلة التطوير والاختبارات هما ZK113/6606 و ZE114/703 ، الاولى قد انجزت مهمتها وعادت الى السعودية ، اما الثانية فلاتزال مستمرة

وبعد الانتهاء من مرحلة التطوير والاختبارات ، فانه سوف يتم اجازة تطويرات العقد TSP-3 على كامل اسطول مقاتلات Tornado GR4 في القوات الجوية السعودية

كم مدة تطوير كامل الاسطول ؟

واذا اخذنا بالاعتبار ان اسطول مقاتلات Tornado IDS السعودية قد دخلت الخدمة ضمن عقدين ، الاول هو عقد (اليمامة 1) وسلمت طائراتها خلال 1986-1989 ، ثم تبعها عقد (اليمامة 2) وسلمت طائراتها خلال 1996-1998 ولذلك نظرياً ستمتد خدمة بعض مقاتلات Tornado GR4 في القوات الجوية السعودية حتى عام 2030



قرر الشركاء الاوروبين الثلاث في برنامج مقاتلات Tornado على امداد خدمة اسطول هذه المقاتلة ضمن قواتهم الجوية حتى عام 2030 وفقاً لما صرحوا به

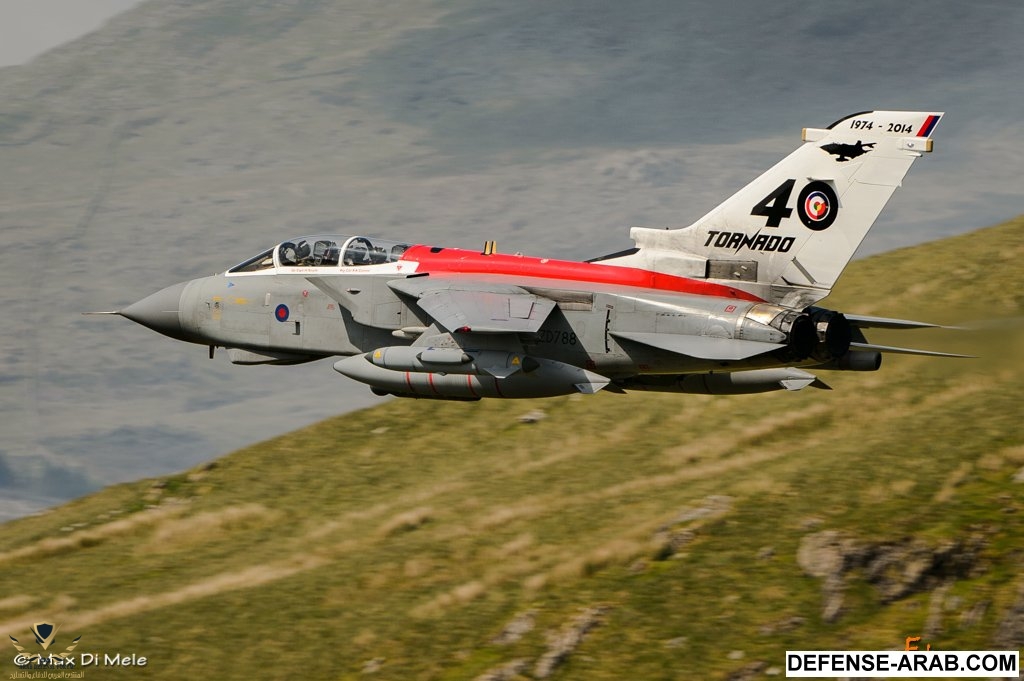

جاء هذا التصريح من الشركاء الاوروبين الثلاث (بريطانيا ، المانيا وايطاليا) خلال حفل الذكرى ال 40 لتحليق اول نموذج Tornado والذي اقيم في 16 سبتمبر 2014 وبحضور ممثلين رسميين كبار من القوات الجوية السعودية والتي تعتبر الزبون الوحيد خارج ائتلاف شركاء Panavia Tornado

اول طائرة Tornado خرجت من خط انتاج شركة Airbus للدفاع والفضاء بالمانيا وقامت باول رحلة جوية لها في 14 اغسطس عام 1974 ، وبعد ذلك بعامين تم توقيع عقد الانتاج المتعدد ليتم البدء بالتسليم في شهر يونيو عام 1979

وحالياً تشغل اسلحة الجو الاربعة نحو 362 مقاتلة Tornado من الطراز الهجومي الضارب IDS وطراز الاستطلاع والهجوم الالكتروني ECR

تخطط كلاً من المانيا وايطاليا على ابقاء مقاتلات Tornado في الخدمة حتى عام 2025 على الاقل كما تخطط ايضاً السعودية على ابقاء طائراتها بالخدمة لنفس المدة ، وقد صرح خلال الحفل اللواء الالماني Peter Schelzig نائب رئيس الاركان بأنه يرى ان هذه الطائرة ستخدم 10 سنوات اخرى على الأقل وان كلاً من سلاح الجو الالماني والايطالي يبحثان عن امكانية ابقاءها بالخدمة لفترة اطول

في شهر مارس 2014 افتتحت شركة Airbus حضائر جديدة للصيانة والاصلاح والتجديد وهذه الحضائر الجديدة تتسع ل 20 طائرة Tornado في نفس الوقت ، وقد كلفت نحو 37 مليون يورو (47 مليون دولار) ووفقاً للخطط الحالية فانه سيتم ترقية ال 85 طائرة Tornado المانية الى مستوى معيار ASSTA 3

ايطاليا هي الاخرى تخطط لابقاء مقاتلات Tornado في خدمة سلاحها الجوي لفترة 10 او 15 سنة على الأقل وفقاً لرئيس هيئة عمليات القوات الجوية اللواء Maurizio Lodovisi

اما بالنسبة لاكبر مشغل لطائرت Tornado فقد اعلن سلاح الجو البريطاني انه سوف يسحب طائرات Tornado من الخدمة خلال عامي 2018-2019 والتي قامت بنشر هذه المقاتلات في الخطوط الامامية في كلاً من افغانستان والعراق ونيجيريا

وقد صرح نائب قائد العمليات في قيادة سلاح الجو البريطاني Greg Bagwell "بانها واحدة من الاشياء المؤسفة التي تحصل لجميع الطائرات المقاتلة هي خروجها من الخدمة وتقاعدها عندما تكون في اشد قوتها" واضاف ايضاً "نحن نود ان نراها ابعد من ذلك لكن لكل شي وقته"

على اية حال المدير العام في وكالة الناتو لادارة مقاتلات التورنيدو والتايفون NETMA اللواء Graham Farnell يعارض هذا الرأي ويقول "Tornado تستمر في التطور اليوم واعتقد بانه لدينا طريق طويل حتى نرى نهاية هذه المقاتلة"


Tornado could fly on into 2030s, partners say

Europe’s Panavia Tornado will remain in use as a relevant frontline asset for more than another 10 years, according to its programme partners, even though one of its main operators does not plan to retain the type beyond the end of the decade.

The multinational effort that led to the Tornado’s creation began in 1969, and partner nations Germany, Italy and the UK on 16 September formally marked the 40th anniversary of the variable geometry design’s first flight. Also present were senior representatives from the Royal Saudi Air Force: the only export customer to have introduced the model.

Staged at Airbus Defence & Space’s Manching factory, north of Munich, the event marked the debut flight of a first prototype aircraft from the site on 14 August 1974. A multinational production contract was signed two years later, and deliveries commenced in June 1979, continuing until Saudi Arabia took the last of a programme total of almost 1,000 examples in 1998.

The four air forces currently operate a combined total of 362 Tornados, the interdictor strike (IDS) and electronic combat reconnaissance (ECR) configurations, according to Flightglobal’s MiliCAS database.

getasset.aspx



Germany and Italy intend to retain some of their Tornados until at least 2025, with Saudi Arabia also believed to be looking at a similar out of service date for its IDS platforms.

“I see the potential for more than just 10 years with this aircraft – the Luftwaffe and the Bundeswehr are looking at the possibility to fly even longer,” Germany’s vice chief of staff Lt Gen Peter Schelzig said at the event.

getasset.aspx



Airbus in March 2014 began using a new maintenance, repair and overhaul hangar at Manching. Capable of accommodating up to 20 Tornados, the structure represents an investment by the company worth €37 million ($47 million). Under current plans, 85 of Germany’s aircraft will be upgraded to the new ASSTA 3 operating standard while at the site.

Italy also aims to continue operations for at least “10 or 15 years”, according to chief of air force operations Lt Gen Maurizio Lodovisi.

Once the largest operator of the Tornado, the UK Royal Air Force is currently expecting to retire its last Tornado GR4s in the 2018-2019 financial year. The service currently has examples from each of its three frontline units deployed on operations in Afghanistan, Iraq and Nigeria.

“It’s one of the unfortunate things for all combat aircraft: they often get retired when they’re at their most powerful,” says AM Greg Bagwell, deputy commander (operations) at RAF Air Command. “We’d like to see it go further, but everything has its time.”

getasset.aspx



However, Graham Farnell, general manager of the NATO Eurofighter and Tornado Management Agency, counters this view. “Tornado continues to evolve today, and I believe we’re a long way from seeing the end of this platform,” he says.

https://www.flightglobal.com/news/articles/tornado-could-fly-on-into-2030s-partners-say-404109/

ماهي الإختلافات بين مقاتلات Tornado IDS GR4 التابعة لسلاح الجو الملكي RAF

وبين مقاتلات Tornado IDS GR4 التابعة لسلاح الجو الملكي السعودي RSAF ؟

الذي أعلمه هو أنّ كلا النسختين البريطانية والسعودية في بداية دخولهم للخدمة متطابقتين, ولكن حدثت فجوة نتيجة تأخير سلاح الجو الملكي السعودي RSAF في البدء بأعمال التطوير والترقية.

تم تثبيت الموضوع للأهمية
ألف شكر للأستاذ
Hawk 205

كم مدة تطوير كامل الاسطول ؟

لا اعلم تحديداً ، لكن ما ان ينتهي التطوير على الطائرة الثانية الموجودة في شركة BAE فانه سيتم بعد ذلك تنفيذ التطوير المنجز على كامل الاسطول في القوات الجوية السعودية

ماهي الإختلافات بين مقاتلات Tornado IDS GR4 التابعة لسلاح الجو الملكي RAF

وبين مقاتلات Tornado IDS GR4 التابعة لسلاح الجو الملكي السعودي RSAF ؟

الذي أعلمه هو أنّ كلا النسختين البريطانية والسعودية في بداية دخولهم للخدمة متطابقتين, ولكن حدثت فجوة نتيجة تأخير سلاح الجو الملكي السعودي RSAF في البدء بأعمال التطوير والترقية.

برنامج TSP اوجد في الاساس لتطوير المقاتلات السعودية لنفس مستوى GR4 للمقاتلات البريطانية ، وبعد التطوير الحالي TSP-3 لا اظن يوجد فروقات تذكر



مثلما كانت السعودية عميل التصدير الدولي الوحيد لمقاتلات Tornado خارج التحالف الصانع ، فقد كانت كذلك العميل الوحيد الذي يمتلك الصواريخ المضادة للرادارات ALARM الى جانب بريطانيا ، وهي الان تعتبر المشغل الوحيد الذي لازال يستخدم هذه الصواريخ من على مقاتلات Tornado GR4 بعد ان قررت بريطانيا اخراجها من الخدمة في ديسمبر 2013 ، فدعونا نتعرف اكثر عن هذا الصاروخ

صواريخ ALARM وتعني Air Launched Anti-Radiation Missile ، وهي تعمل بمبدأ اضرب وانس (Fire and Forget) وهي ذو وزن خفيف يبلغ 268kg ومزودة بباحث راداري خامد قابل للبرمجة وبمحرك صاروخي يعمل بالوقود الصلب ذو مرحلتين ، ويبلغ مداها العملياتي 93km بينما يصل مداه الاقصى الى نحو 100km ، ويصل سرعتها الى ضعفي سرعة الصوت (2 ماخ)




صواريخ ALARM لديها 5 انماط للاشتباك يمكن تحديدها واحدة منها قبل الاقلاع او اثناء الطيران ، نلخصها كالتالي

النط الاول : الهجوم المباشر (Direct Mode) ، وهذا اكثر انماط الاشتباك شيوعاً ويستخدم في حال كان موقع الرادار المعادي معروفاً سلفاً بحيث ينطلق الصاروخ مباشرة نحوه ويدمره

النط الثاني : (Loiter Mode)، وهذا النمط يستخدم في حال عدم معرفة مواقع الرادارات المعادية بدقة لكن يعرف المساحة التي تتواجد فيها هذه الرادارات ، ويطلق الصاروخ باتجاة منطقة معينة (تبرمج قبل الاطلاق) وعند بلوغها يبدأ الصاروخ بالصعود نحو الاعلى الى ان يصل الى اقصى ارتفاع له وهو 40,000ft ثم يفتح مظلة ويبدأ بالهبوط ببطء ، واثناء هبوطه يقوم باحث الصاروخ بالبحث عن اي نشاط للرادرات المعادي واذا اكتشف رادراً عاملاً اطبق عليه وفصل المظلة وانطلق مباشرة نحو هذا الرادار وتدميره

النط الثالث : ثنائي الانماط (Dual mode) ، وهو عبارة عن دمج بين النمطين الاول والثاني بحيث يطلق الصاروخ نحو الرادار المعادي ضمن نمط الهجوم المباشر (Direct Mode) وفي حال استشعر الهدف التهديد واوقف الرادار عن العمل ، يتحول الصاروخ لنمط (Loiter Mode) فيرتفع ويفتح المظلة وينتظر لحين تشغيل الرادار مرة اخرى حتى ينقض عليه ، واسلوب المظلة مع انه بسيط ولكنه فعال بحيث يترك للرادار المعادي خيارين لا مفر منهما فاما يعاود العمل وبهذا يطبق عليه الصاروخ ويدمره او يستمر في الاغلاق وبهذا تمر الطائرات المهاجمة من دون اي تهديد من انظمة الدفاع الجوية المعادية

اما النمطين الرابع والخامس فهما مثاليين لمهاجمة انظمة الدفاع الجوية المتنقلة

النمط الرابع (Corridor/Area Suppression Mode) ، وفي هذا النمط يطلق الصاروخ عند ارتفاعات منخفضة ، ثم يبدأ في الصعود الحاد ومن ثم يبدأ بالنزول (من دون مظلة) ويبحث عن الاهداف المحتملة في المنطقة التي برمج عليها سلفاً

النط الخامس (Universal Mode) ، وهو مشابه للنمط الرابع لكن بدلاً من ان يطلق الصاروخ من ارتفاعات منخفضة فانه يطلق من ارتفاعات متوسطة وعالية ، وبهذا يحصل الصاروخ على المزيد من الوقت للبحث عن الاهداف المعادية




وفي اوائل عام 2000 دخل الخدمة صواريخ ALARM بعد اجرائها تطوير منتصف العمر Mid Life Upgrade - MLU للباحث الراداري الخاص بها ، وهذا التطوير ما يعرف بالاصدار MK2

الاصدار ALARM MK2 وبناءاً على تطوير MLU ، فانه يمتلك باحث للترددات الرادارية اكثر تطوراً من السابق وقد استخدم هذا الاصدار لاول مرة من مقاتلات Tornado GR4 البريطانية خلال العمليات العسكرية ضد العراق عام 2003

وكما هو واضح ايضاً ان السعودية كذلك رفعت قدرات صواريخ ALARM الى الاصدار MK2 ذو الباحث الراداري المطور ، وهي الان تستخدمها في عمليات العسكرية فوق اليمن انطلاقاً من مقاتلات Tornado GR4 السعودية ضمن مهام اخماد وتدمير الدفاعات الجوية المعادية SEAD/DEAD




أتوجه بالشكر والتقدير إلى صديقنا H @Hawk 205 على معلوماته الإثرائية وطرحه الجميل :)
