البندقية الهجومية AK 47 ,,, تاريخها - انواعها - الدول الصانعة و كل ما يتعلق بها ) من نقاشات )

هل تقصد السبيكة التي تصنع منها السبطانة او مجمل البندقية ؟
حقيقة لا ادري لا معلومات لدي
AK47 لكن من الواضح ان نوعية السبائك في الـــ
AKMامتن من شقيقه الــ

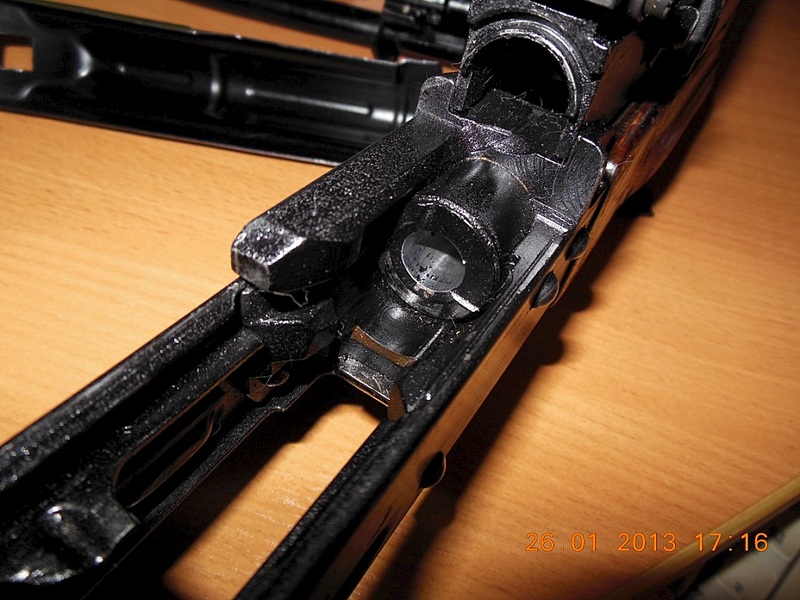

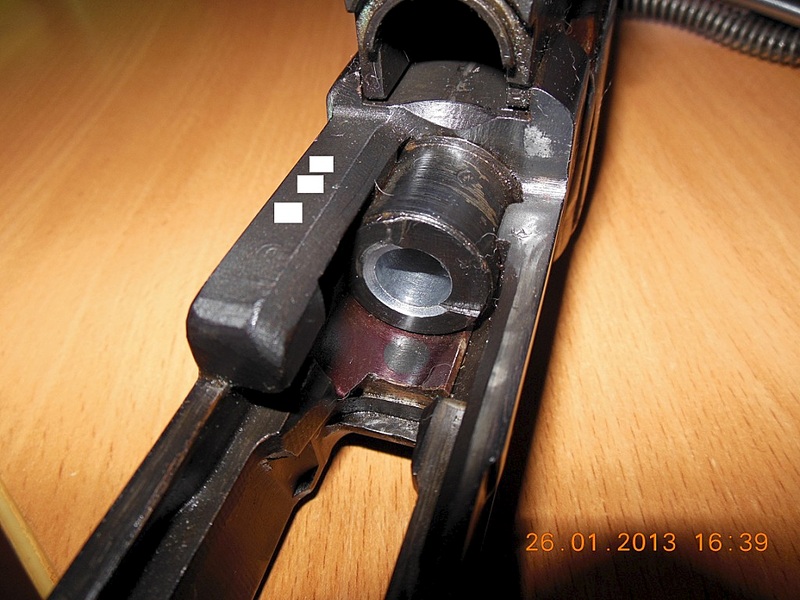

AKMمن الواضح فارق المتانة مع طريقة سبك الــ AK47صلابة معدن و طريقة سبك جسم الــ

stampedالـــ







اوائل السبعينيات كان الإتحاد السوفيتي قد إبتكر العيار الفتاك

5.45×39mm




و فيما يبدو حان الوقت لإحلال بندقية جديدة مكان الــ
AKM




فبدأت أعمال تطوير البندقية الهجومية الجديدة التي إنتهت تقريبا عام 1974 حيث قدمت الجهات المطورة للجنة المركزية للحزب الشيوعي السوفيتي
البندقية لإعتمادها كبندقية قياسية جديدة للجندي السوفيتي
البندقية ظهرت عملانيا للمرة الاولى في العام 1979 في الحرب الأفغانية السوفياتية












يذكر ان المخابرات الامريكية دفعت لأحد المقاتلين الافغان مبلغ $ 5000
لوضع اليد على واحدة من هذه البنادق


صنع ثلالثة نماذج قياسية من البندقية في البداية

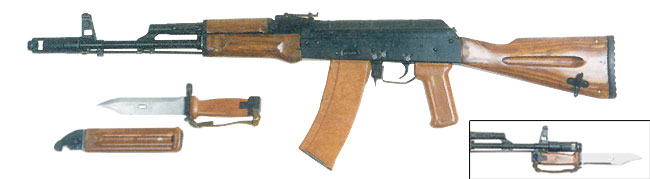

AK-74

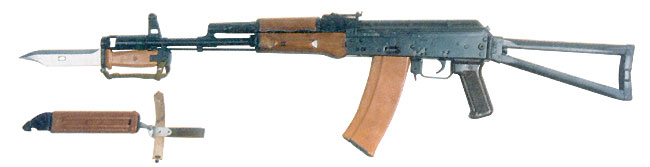

AKS-74

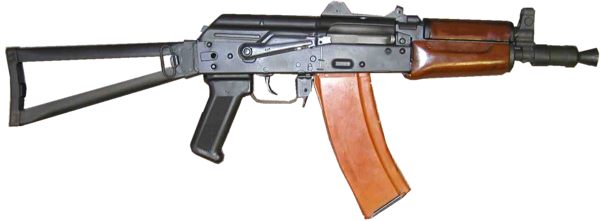

AKS-74U






تم تطوير هذه السلسلة في اوائل التسعينيات حيث ظهرت

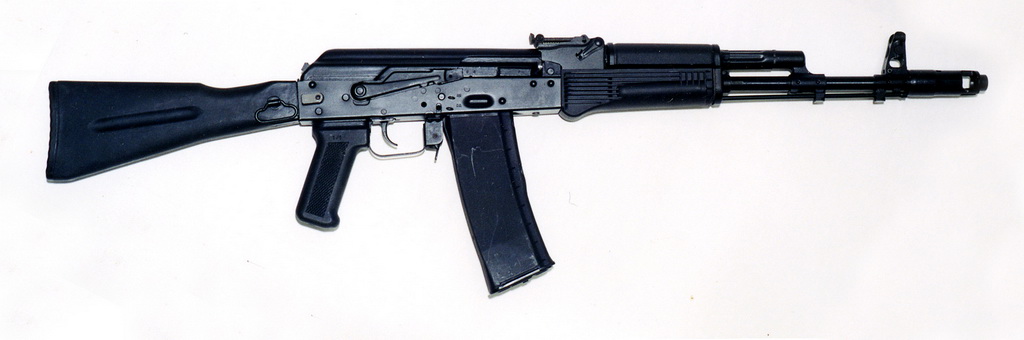

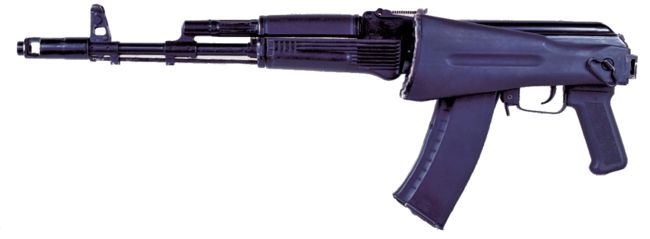

AK-74M
فتم إعتماد البوليمر و الاخمس الطي إلى الجانب مع تطوير ميكانيزم الرمي ليصبح بثلاث وضعيات 1- رمي إفرادي 2 - صليات ثلاثية 3 - آلي

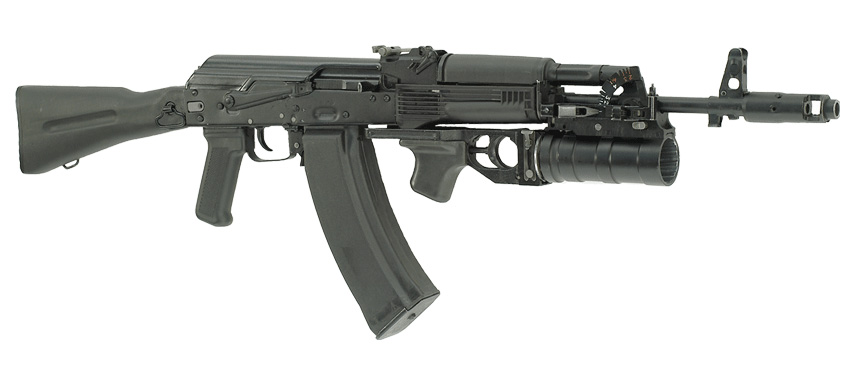

نموذج بقاذف قنابل
AK-74M GP-30 40mm
و مخزن يتسع لـــ 60 طلقة

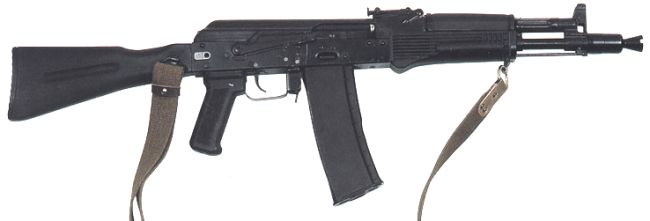

اصبحت حاليا تعرف بسلسلة الــعائلة 100
فظهرت النماذج

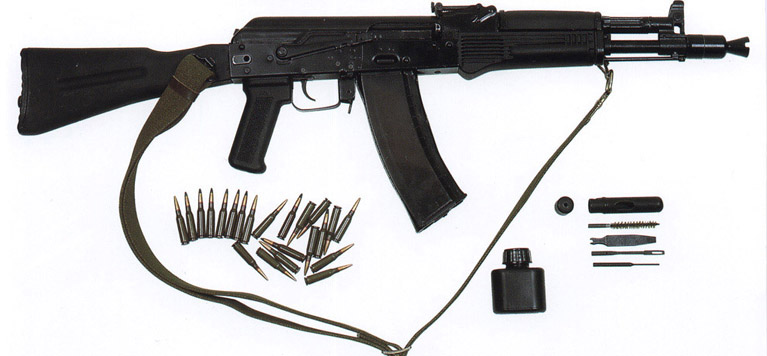

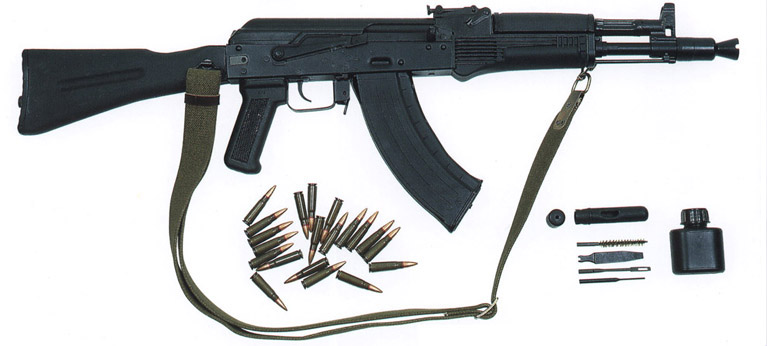

AK-101





AK-102




AK-103






AK-104







AK-105







AK-107
AK-108

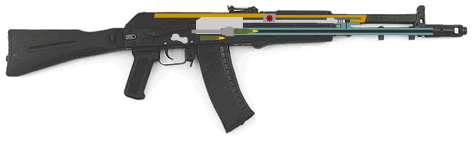

تصميم ثوري يتمتع بنابض عكسي لتقليل الإرتداد إلى الحد الادنى



1958 حصلت جمهورية المانيا الديمقراطية الشعبية ( المانيا الشرقية ) على رخصة من الإنحاد السوفيتي لإنتاج البندقية
AK 47
و بدء بالتصنيع سنة 1959 بنماذج اولية لتصنع فيما بعد نسختها الخاصة التي حملت التعيين
mpi ak 47
كانت النماذج الاولية شبيهة بالسوفيتي تايبة 3 قبل ان تصدر النسخة ذات الطابع الالماني تحت التعيين
MPi-K





صورة من المتحف الحربي لنماذج الكلاش التي انتجتها جمهورية المانيا الديمقراطية
من الاعلى إلى الاسفل






MPi-K
MPi-KM
MPi 69
MPi-KMS
MPi-KMS-72
MPi-AKS-74
MPi-AKS-74K

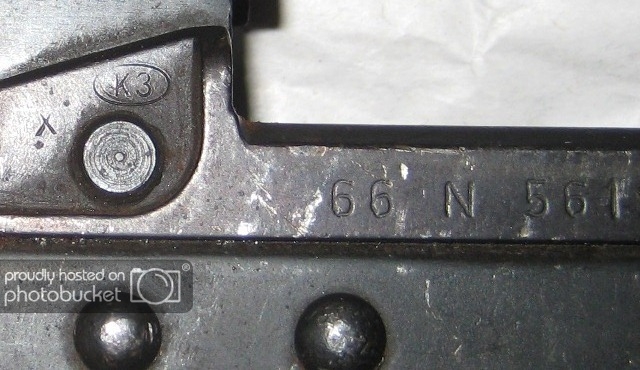

إصدارات البندقية الاولى حملت الدمغة
K3
كما يرى من إصدارة الــ 1966 التالية

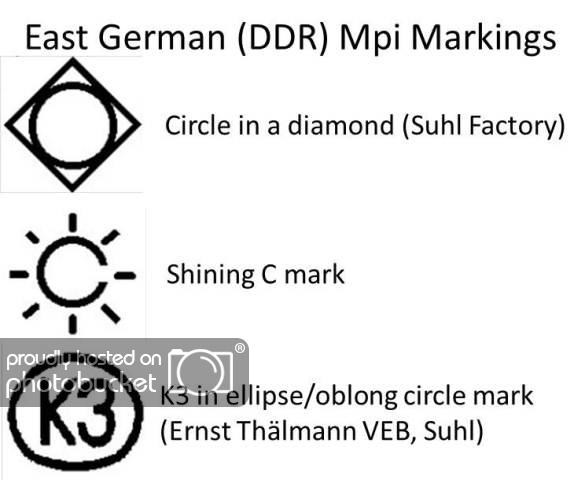

الدمغات التي وجدت على الكلاشات الالمانية



تظهر في هذه الصورة إصدارتين قديمتين من ثلاث و هي
MPi-K
في الاعلى
MPi-KM
في الوسط




الإصدارتين الاشهر من البندقية في منطقتنا العربية


MPi 69





mpi 72




mpi - AKMS 1972





اقصد مثل هذه المشاركات بعض الصور لاتظهر

بهذه المشاركة اختم موضوع الكلاش نزولاً عند طلب و رغبة الاخ مصحف و بندقية و لا اخفيكم كمية الإحباط الذي شعرت به من قلة التفاعل مع الموضوع و الجهد الذي بذلته
الموضوع بكامله سرقته اعداد لا تحصى من صفحات مواقع التواصل الاجتماعي و المنتديات دون حسيب او رقيب
بسم الله الرحمن الرحيم
لاحظ الكثير من عشاق البندقية كلاشنكوف إختلاف تصميم نظام الغاز في الطرازات التي صدرت بعد العام 1974 إفرنجي و تحديدا عندما إنتقل الاتحاد السوفياتي من البندقية
akm 47

إلى البندقية
a k 74
و من العيار
7.62x39
إلى العيار
5.45X39


فما هي القصة وراء هذا التغيير ؟

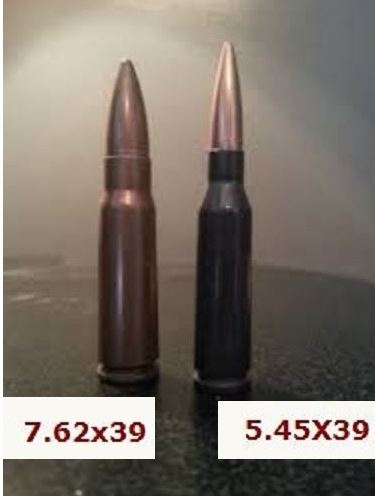

إنتقل الاتحاد السوفياتي من إعتماد العيار
7.62x39
إلى العيار
5.45X39
و ذلك منذ ما يقارب 32 عام و بعد فترة قليلة من إعتماد العيار الجديد لاحظ الخبراء العسكريون حدوث مشاكل منها التعليق و سرعة إتلاف السبطانة و تضرر نظام الغاز حيث باشر المهندسين الاختصاصيين البحث في سبب المشكلة التي تبين إنها ظاهرة هندسية تسمى

Shear strength
او إجهاد القص التي تحدث نتيجة إحهاد ميكانيكي يؤثر على المادة ( في حالة البندقية يؤثر على السبطانة و نظام الغاز )
إجهاد القص يحدث عندما تؤثر قوتان على المادة في اتجاهين متضادين ولكن لا تؤثران على نفس المكان فتؤديان إلى تحريك جزء من المادة في اتجاه والجزء الآخر في اتجاه آخر مما يؤدى إلى أحد شيئين:



    • الأول: كسر المادة أو ما يعرف في الهندسة بالقص.
    • الثاني: الخضوع وهو استجابة المادة للإجهاد فيتشوه شكل المادة متخذاً اتجاه القوة المؤثرة عليه.

ومقاومة القص هي خاصية في المادة تجعلها تقاوم إجهاد القص الواقع عليها فلا تنكسر أو يحدث لها خضوع.
و بعد ابحاث مضنية تبين ان المذنب هو العيار
5.45X39
الذي يتمتع بسرعة إنطلاق اكبر من سرعة إنطلاق العيار
7.62x39
880 - 900
في الثانية للعيار
5.45X39
مقابل 700 متر في الثانية للعيار
7.62x39

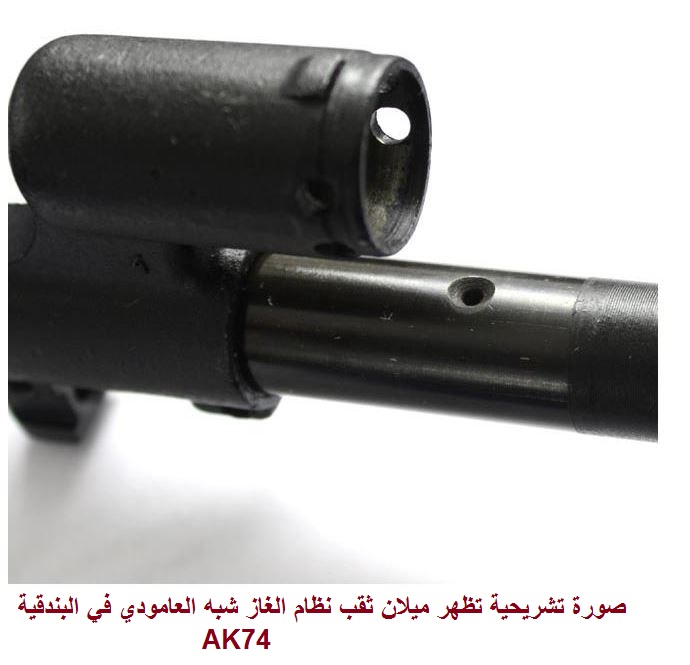

و بعد عدة ابحاث و تجارب توصل المهندسين السوفيات لطريقة مقاومة ظاهرة القص عبر تعديل ثقب نظام الغاز بحيث اصبح في السبطانة بشكل مباشر شبه عامودي

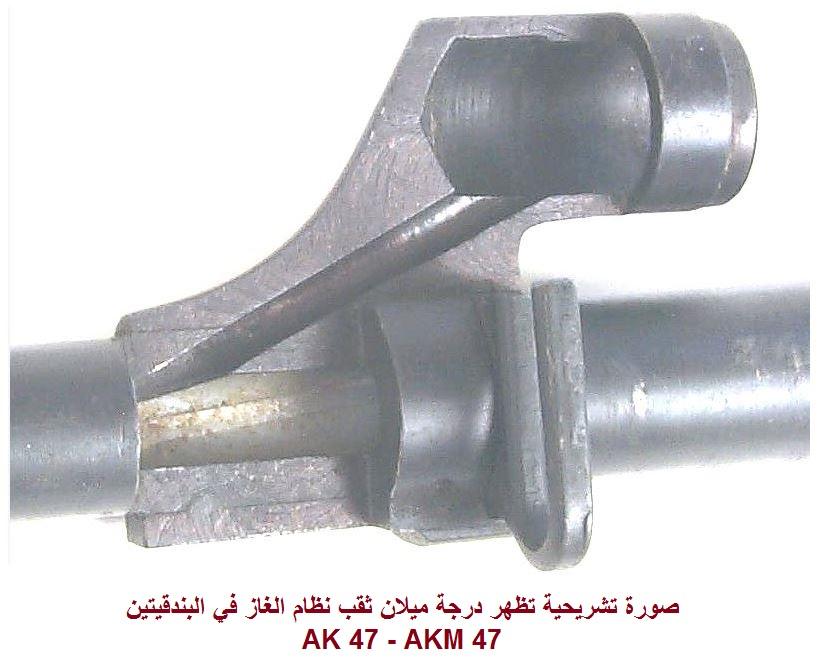

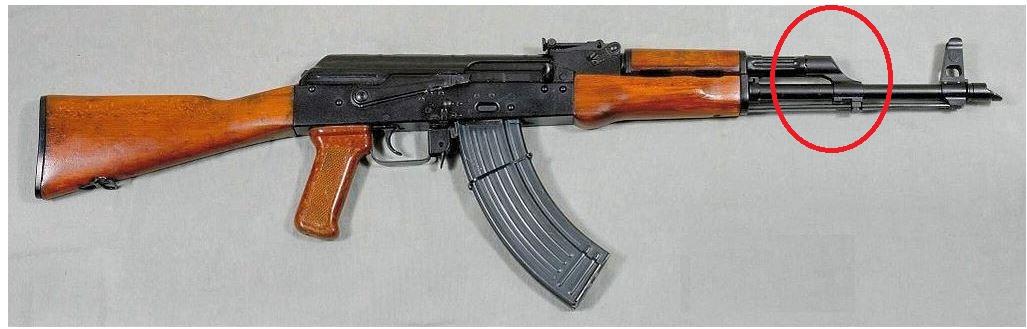

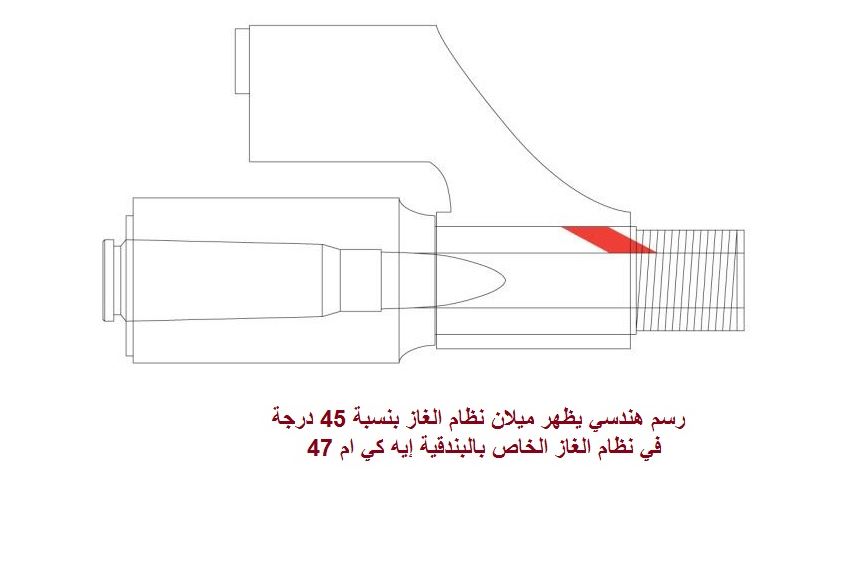

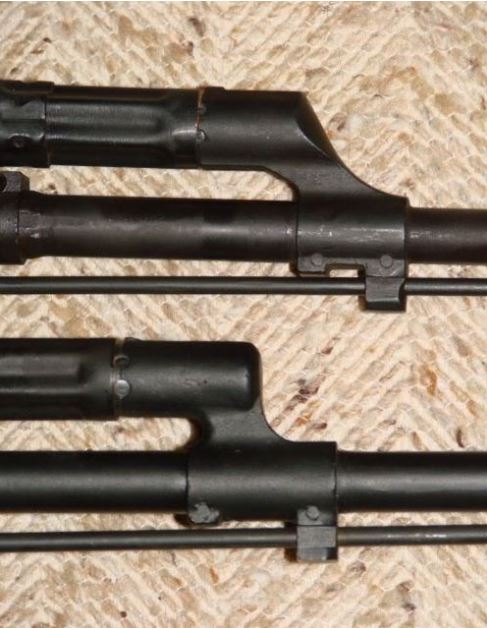

لا حظ إختلاف درجة ميلان إنبوب تظام الغاز من
45 درجة في
الـــ
akm 47
ak 47

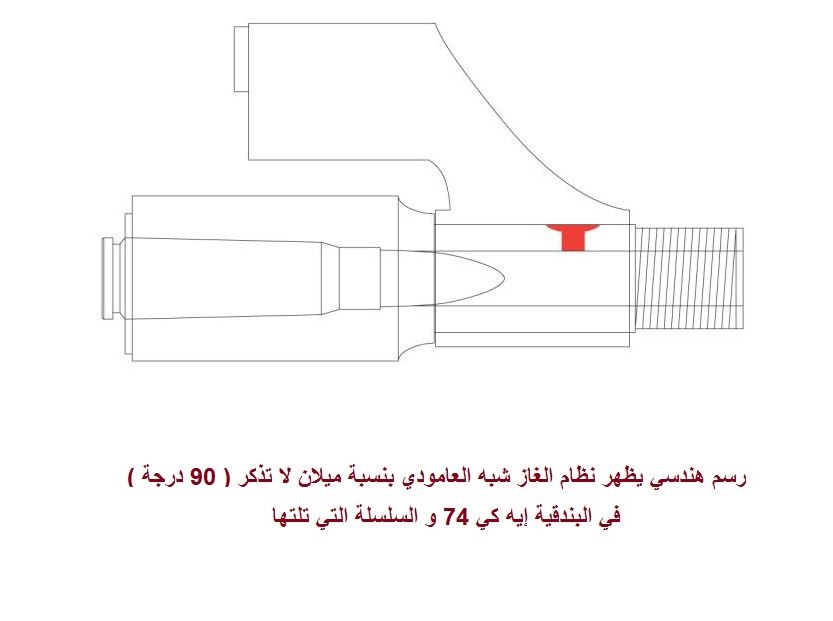

إلى 90 درجة شبه عامودي في نظام الغاز الخاص بالبندقية
a k 74



























بهذه المشاركة اختم موضوع الكلاش نزولاً عند طلب و رغبة الاخ مصحف و بندقية و لا اخفيكم كمية الإحباط الذي شعرت به من قلة التفاعل مع الموضوع و الجهد الذي بذلته
الموضوع بكامله سرقته اعداد لا تحصى من صفحات مواقع التواصل الاجتماعي و المنتديات دون حسيب او رقيب
بسم الله الرحمن الرحيم
لاحظ الكثير من عشاق البندقية كلاشنكوف إختلاف تصميم نظام الغاز في الطرازات التي صدرت بعد العام 1974 إفرنجي و تحديدا عندما إنتقل الاتحاد السوفياتي من البندقية
akm 47

إلى البندقية
a k 74
و من العيار
7.62x39
إلى العيار
5.45X39


فما هي القصة وراء هذا التغيير ؟
إنتقل الاتحاد السوفياتي من إعتماد العيار
7.62x39
إلى العيار
5.45X39
و ذلك منذ ما يقارب 32 عام و بعد فترة قليلة من إعتماد العيار الجديد لاحظ الخبراء العسكريون حدوث مشاكل منها التعليق و سرعة إتلاف السبطانة و تضرر نظام الغاز حيث باشر المهندسين الاختصاصيين البحث في سبب المشكلة التي تبين إنها ظاهرة هندسية تسمى

Shear strength
او إجهاد القص التي تحدث نتيجة إحهاد ميكانيكي يؤثر على المادة ( في حالة البندقية يؤثر على السبطانة و نظام الغاز )
إجهاد القص يحدث عندما تؤثر قوتان على المادة في اتجاهين متضادين ولكن لا تؤثران على نفس المكان فتؤديان إلى تحريك جزء من المادة في اتجاه والجزء الآخر في اتجاه آخر مما يؤدى إلى أحد شيئين:



    • الأول: كسر المادة أو ما يعرف في الهندسة بالقص.
    • الثاني: الخضوع وهو استجابة المادة للإجهاد فيتشوه شكل المادة متخذاً اتجاه القوة المؤثرة عليه.

ومقاومة القص هي خاصية في المادة تجعلها تقاوم إجهاد القص الواقع عليها فلا تنكسر أو يحدث لها خضوع.
و بعد ابحاث مضنية تبين ان المذنب هو العيار
5.45X39
الذي يتمتع بسرعة إنطلاق اكبر من سرعة إنطلاق العيار
7.62x39
880 - 900
في الثانية للعيار
5.45X39
مقابل 700 متر في الثانية للعيار
7.62x39
و بعد عدة ابحاث و تجارب توصل المهندسين السوفيات لطريقة مقاومة ظاهرة القص عبر تعديل ثقب نظام الغاز بحيث اصبح في السبطانة بشكل مباشر شبه عامودي

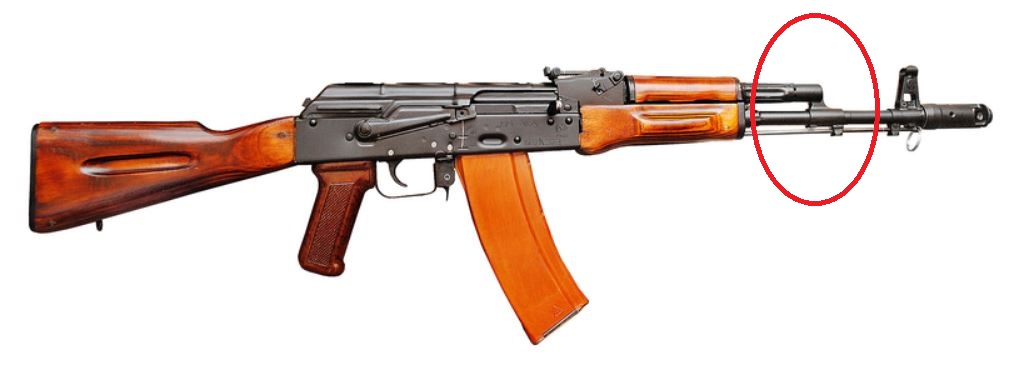

لا حظ إختلاف درجة ميلان إنبوب تظام الغاز من
45 درجة في
الـــ
akm 47
ak 47

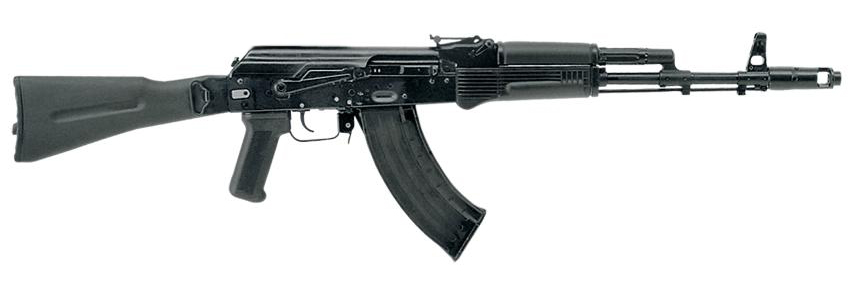

إلى 90 درجة شبه عامودي في نظام الغاز الخاص بالبندقية
a k 74



























ما هو ارتباط زاوية الغاز 45/90 درجة على ردة الفعل

ما هو ارتباط زاوية الغاز 45/90 درجة على ردة الفعل
بزاوية 90 درجة يزول إجهاد القص , على العموم لم اتعمق بالموضوع بشكل شاكل للإحاطة بمختلف جوانبه و مصادره " الإنجليزية " نادرة جداً و ترجمة المواقع الروسية متعبة و غير ذات جدوى لمن لا يجيد اللغة الروسية

بزاوية 90 درجة يزول إجهاد القص , على العموم لم اتعمق بالموضوع بشكل شاكل للإحاطة بمختلف جوانبه و مصادره " الإنجليزية " نادرة جداً و ترجمة المواقع الروسية متعبة و غير ذات جدوى لمن لا يجيد اللغة الروسية

اخي الكريم منذ فترة بسيطة مرت علي بندقية AKM مجرية هناك انتفاخ بالسبطانة وتفسخ في اطرف الامامي اكوع الغاز هل هو اجهاد القص

هل زاوية الغاز 90 قللت من ردة الفعل عند رماية
في أغلب البنادق AK زاوية الغاز 45 تكون ردة الفعل مباشرة لذالك يكون عمود المدق يتحرك رخو
اما زاوية الغاز 90 يكون عمود المدق مشدود مثل AK103

مانوع هذا الرشاس وكفائته وعيوبه ومميزاته
لايوجد عليه اي علامة او رموز تدل على صناعته ماعدا حرفين وبعدهم ارقام









التعديل الأخير:
مانوع هذا الرشاس وكفائته وعيوبه ومميزاته
لايوجد عليه اي علامة او رموز تدل على صناعته ماعدا حرفين وبعدهم ارقام

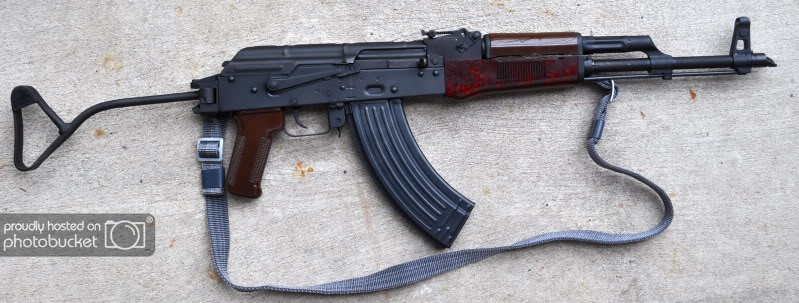

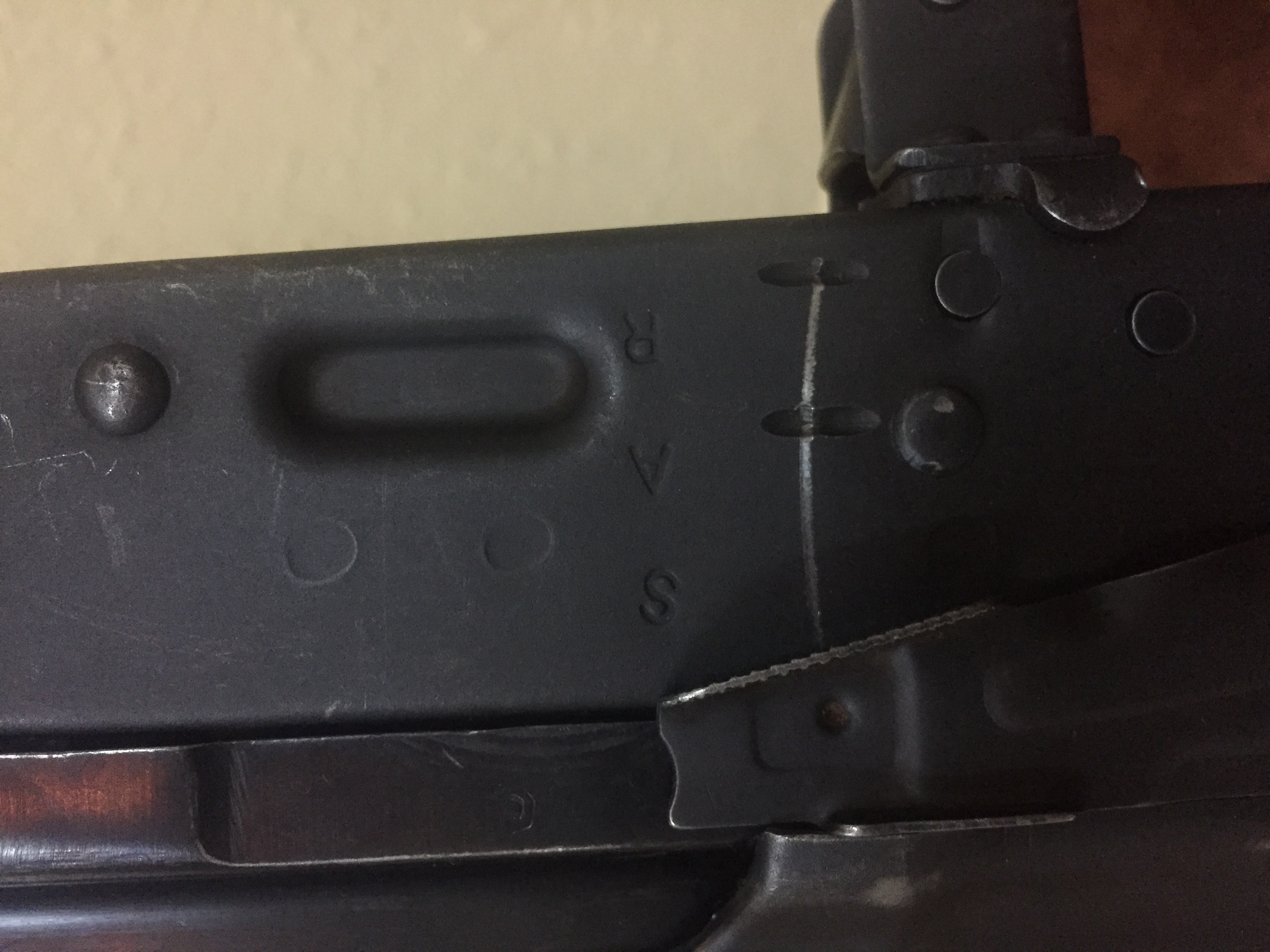

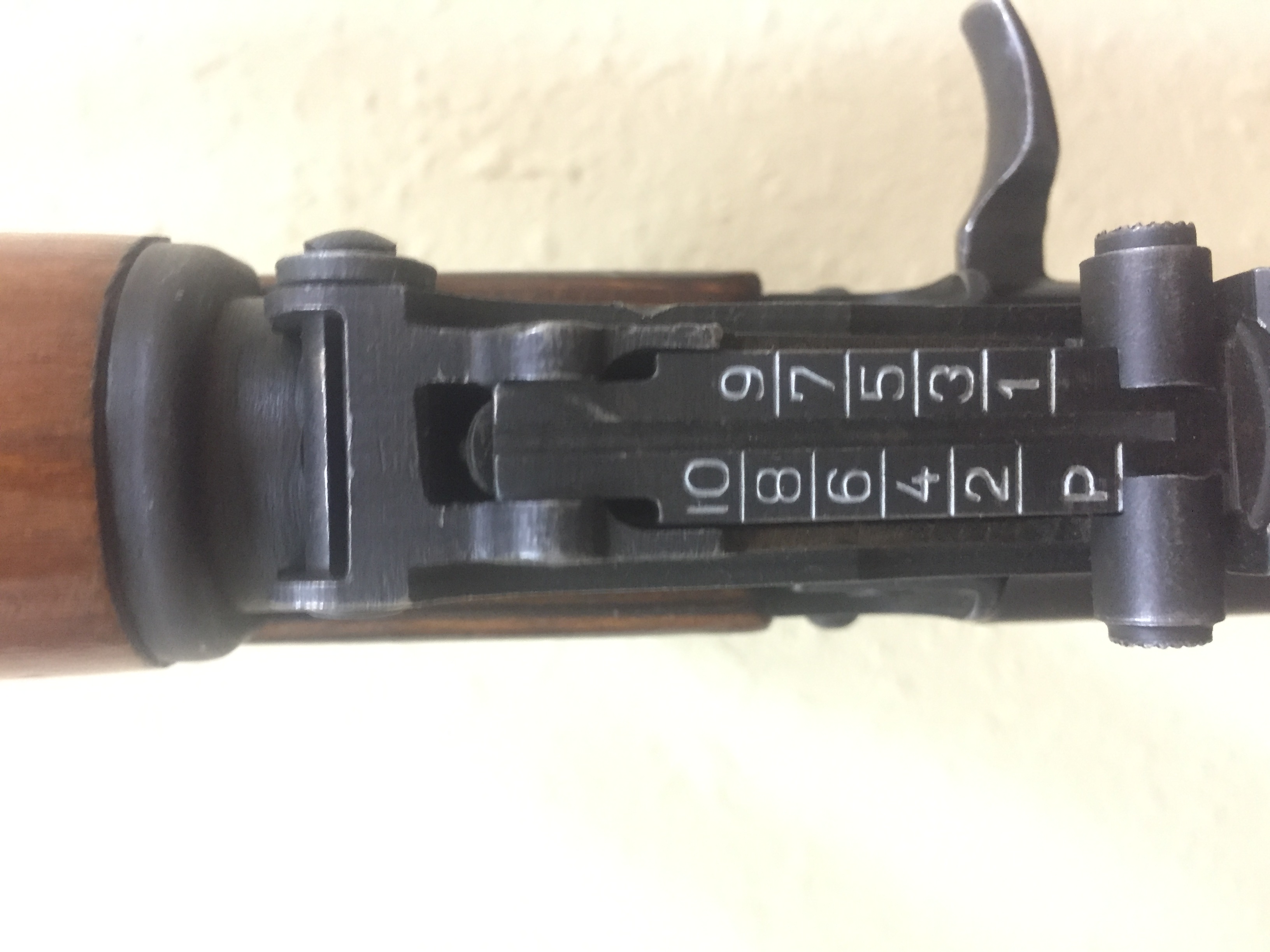

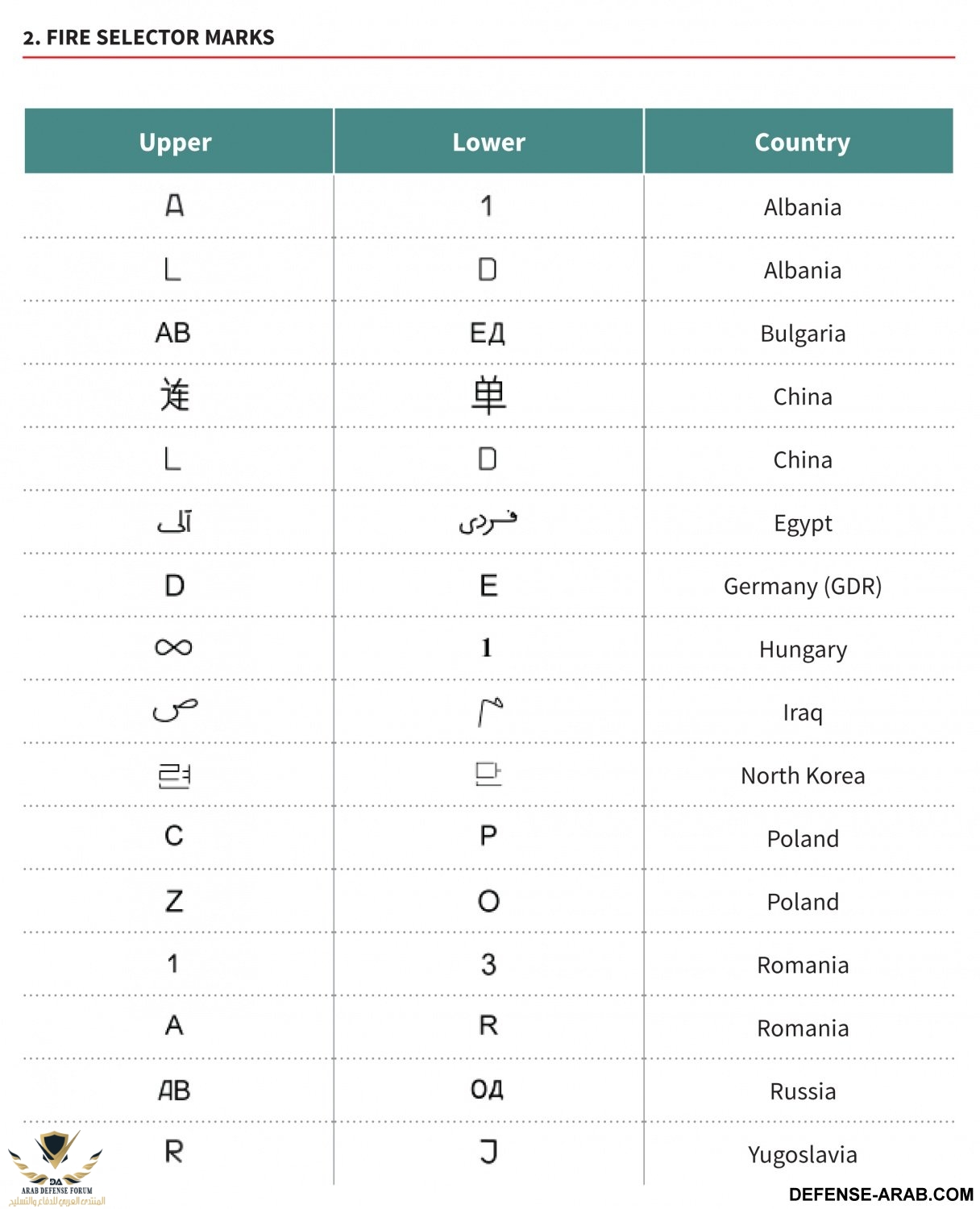

روماني ، انظر لوضعية مفتاح مبدل الرمي وكذلك القبضة الامامية ولوحة المسافات


المرفقات

  • IMG_0240.JPG
    134.1 KB · المشاهدات: 218
مرحبا
ظهور جندي من قوات Turan الخاصة الروسية (يسمون ايضا بقوات البرق لسرعتهم في تلبية المهام بفعالية ودقة) في محافظة حماة في سوريا ..
قوات توران ولدت من ايام الاتحاد السوفيتي سميت سابقا كتائب zapad و
vostok ومكونة بمعظمها من نخبة النخبة للقوات الخاصة بجنود روس و قوقازيين و بعضهم الاخر من جنوب القوقاز وبعض الدول الاسيوية الغريب ان تسليحه هو ال aks-47 موديل 1957

مرحبا
ظهور جندي من قوات Turan الخاصة الروسية (يسمون ايضا بقوات البرق لسرعتهم في تلبية المهام بفعالية ودقة) في محافظة حماة في سوريا ..
قوات توران ولدت من ايام الاتحاد السوفيتي سميت سابقا كتائب zapad ومشاهدة المرفق 94569 vostok ومكونة بمعظمها من نخبة النخبة للقوات الخاصة بجنود روس و قوقازيين و بعضهم الاخر من جنوب القوقاز وبعض الدول الاسيوية الغريب ان تسليحه هو ال aks-47 موديل 1957
الكلاشنكوف عجوز لا يهرم و لا تزال طلقاته تدوي في اربع رياح الارض
الـــ
AKS 58
من افضل ما صنع بالتحمل و الجودة

الشعار بإعتقادي لمتعاقدين روس من شركة
Slavonic Corps
مرتزقة روسية
( مثل شركات بلاك ووتر ) و ليس قوات روسية




الكلاشنكوف عجوز لا يهرم و لا تزال طلقاته تدوي في اربع رياح الارض
الـــ
AKS 58
من افضل ما صنع بالتحمل و الجودة

الشعار بإعتقادي لمتعاقدين روس من شركة
Slavonic Corps
مرتزقة روسية
( مثل شركات بلاك ووتر ) و ليس قوات روسية



[/تسرعت في وضع البوست بعد القراءات المتعددة تبين لي بان اسم طوران مشتق من الطورانية وهي قوة من التركمان الشيعة ويعملون في شمال حلب وليس للقوات الخاصة الروسية... صحيح ما تقول اخ بوب، الكلاشينكوف بندقية لا تموت، الامريكيون نفسهم عندما مدحوا البندقية hk-416 وصفوها بانها موثوقة كالكلاشينكوف


المرفقات

  • IMG_20171127_202521.jpg
    52.5 KB · المشاهدات: 201
ممكن لكن شعار هذه الوحدة غير موجود في لائحة الشعارات المعتمدة للقوات الخاصة او المظليين

ممكن لكن شعار هذه الوحدة غير موجود في لائحة الشعارات المعتمدة للقوات الخاصة او المظليين
[/تسرعت في وضع البوست بعد القراءات المتعددة تبين لي بان اسم طوران مشتق من الطورانية وهي قوة من التركمان الشيعة ويعملون في شمال حلب وليس للقوات الخاصة الروسية... صحيح ما تقول اخ بوب، الكلاشينكوف بندقية لا تموت، الامريكيون نفسهم عندما مدحوا البندقية hk-416 وصفوها بانها موثوقة كالكلاشينكوف

في ميزان حسناتك ان شاء الله اخ بوب .. كل الاحترام والتقدير الك ولمجهودك الطيب.

موضوع رائع الجميلة كلاشنكوف نووية الاسلحة الفردية التقليدية
استمتعته جدا بمتابعة كل كلمة وكل حرف وكل صورة
كما المداخلات غنية جدا جدا
لدي اضافة بسيطة
العيار 5,45
وهو عيار معياري للناتو ويسمي بعيار غير قاتل والسبب في اعتماده كان بفكرة اصابة جنود الخصم بجروح تجبر اثنان آخران من الجند، بالبقاء مع المصاب او حملة مما يسبب عبء لوجستي، علي الخصم ايضا بحساب اقصاء ثلاثة بطلقة واحدة
وقد كانت هنالك رغبة بادخاله مع بندقية صينية بديل للكلاشنكوف بالسودان والهدف تغيير العيار وذلك نسبة لتقارير استخبارات الجيش بان العيار المعتمد، هو ذات العيار لاسلحة المتمردين والحركات المسلحة وبالتالي، يسرقون مستودعات الجيش لتموين جنودهم وبتغيير العيار تصبح العملية اصعب وتقلل من فاعليتهم
وتم رفضها من قائد ثاني قوات المظلات فقد كان مقرر ارسال الدفعة الاولي (حوالي 140 الف) لهم وتعمم بعدها علي بقية افرع الجيش ومرد هذا لثقافة جند الجيش وجنود، الخصم في التعامل مع المصابين بما لا يتوافق مع هدف النيتو فكان لا بد من الاستمرار بالعيار المعتاد

العيار 7,62 ويسمي العيار القاتل وهو العيار الناجح بافريقيا والدول العربية واغلب دول العالم الثالث فبحسب عقيدة وعقلية وتجهيز الجند القتل افضل من الجرح واقصاء العدد الاضافي لذلك تعتمدها دول كثيرة لاختلاف الاستراتيجية العملياتية

وهو ما وجب توضيحة كذلك يمكن بتصنيع الرصاصة القياس بحجم الظرف الحاوي، بالرصاصة مما يسمح استخدام ذات البندقية لرمي العيارين مع تعديل طفيف في الخزنة اي الامر ليس تكلفة واقتصادي بحت بل مبني علي نظرت واستراتجية القادة في تحديد نوع العيار المتوافق مع اهدافهم

موضوع رائع الجميلة كلاشنكوف نووية الاسلحة الفردية التقليدية
استمتعته جدا بمتابعة كل كلمة وكل حرف وكل صورة
كما المداخلات غنية جدا جدا
لدي اضافة بسيطة
العيار 5,45
وهو عيار معياري للناتو ويسمي بعيار غير قاتل والسبب في اعتماده كان بفكرة اصابة جنود الخصم بجروح تجبر اثنان آخران من الجند، بالبقاء مع المصاب او حملة مما يسبب عبء لوجستي، علي الخصم ايضا بحساب اقصاء ثلاثة بطلقة واحدة
وقد كانت هنالك رغبة بادخاله مع بندقية صينية بديل للكلاشنكوف بالسودان والهدف تغيير العيار وذلك نسبة لتقارير استخبارات الجيش بان العيار المعتمد، هو ذات العيار لاسلحة المتمردين والحركات المسلحة وبالتالي، يسرقون مستودعات الجيش لتموين جنودهم وبتغيير العيار تصبح العملية اصعب وتقلل من فاعليتهم
وتم رفضها من قائد ثاني قوات المظلات فقد كان مقرر ارسال الدفعة الاولي (حوالي 140 الف) لهم وتعمم بعدها علي بقية افرع الجيش ومرد هذا لثقافة جند الجيش وجنود، الخصم في التعامل مع المصابين بما لا يتوافق مع هدف النيتو فكان لا بد من الاستمرار بالعيار المعتاد

العيار 7,62 ويسمي العيار القاتل وهو العيار الناجح بافريقيا والدول العربية واغلب دول العالم الثالث فبحسب عقيدة وعقلية وتجهيز الجند القتل افضل من الجرح واقصاء العدد الاضافي لذلك تعتمدها دول كثيرة لاختلاف الاستراتيجية العملياتية

وهو ما وجب توضيحة كذلك يمكن بتصنيع الرصاصة القياس بحجم الظرف الحاوي، بالرصاصة مما يسمح استخدام ذات البندقية لرمي العيارين مع تعديل طفيف في الخزنة اي الامر ليس تكلفة واقتصادي بحت بل مبني علي نظرت واستراتجية القادة في تحديد نوع العيار المتوافق مع اهدافهم

5.45mm
هو عيار سوفييتي

5.56mm
هو عيار ناتو
