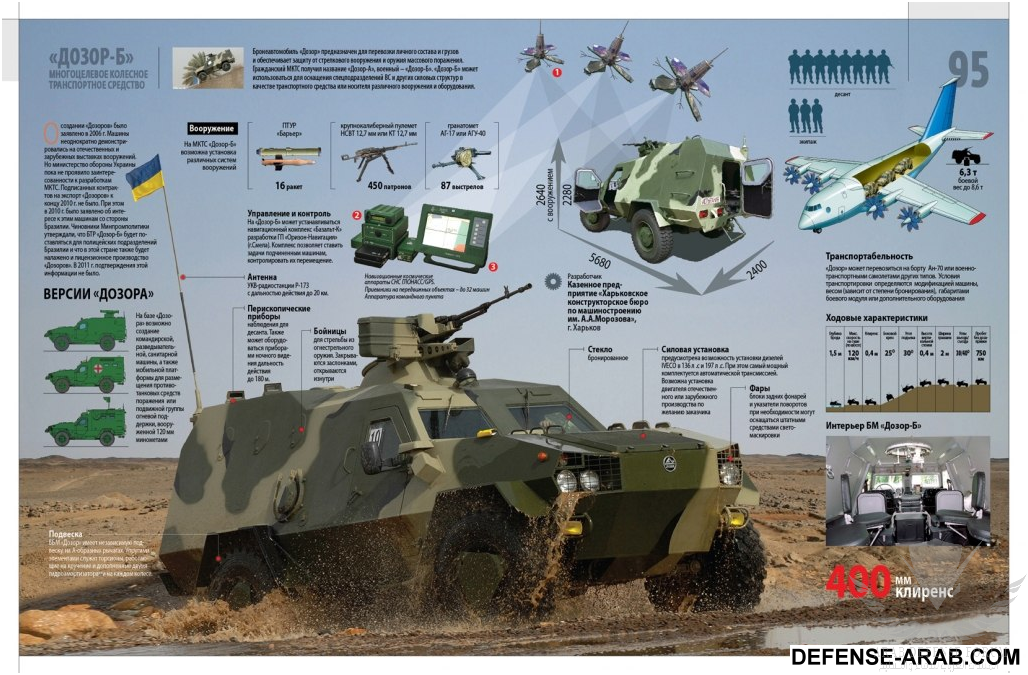

Dozor-B




عربة مصفحة اوكرانية


من تصميم



مورزوف /اكرانيا /تأسست 1927

من انتاج مصنع




مصنع مالشيف /1895م/ اوكرانيا


الموصفات العامة





الوزن : 6.3 طن
الطول :5.4 متر

العرض: 2.4 متر

الطاقم: 3

الركاب( القوات) : 8

54171

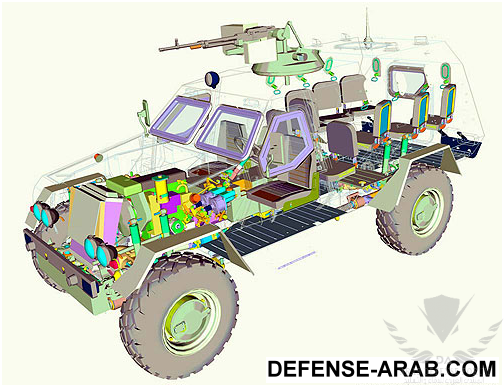

العربة مصممة على شاصية سيارة مدنية . وقد تم تقسيم بهو العربة الا منطقتين

الاولى تشغل الحيز الامامي و جزء من منتصف البهو وهي مخصصة للمحرك وباقي الاجزاء الازمة لتشغيل العربة

الثانية : المقصورة وهي لطاقم والركاب وتشغل باقي اجزاء البهو وبها الاسلحة والذخيرة ومقسمة الى جزئين جزء لركاب ( القوات) وجزء قتالي

قائد المركبة يوجد في الامام ومعه الاتصالات واجهزة الملاحة

54172


الاخ الرئيس القائد رئيس اوكرانيا داخل العربة

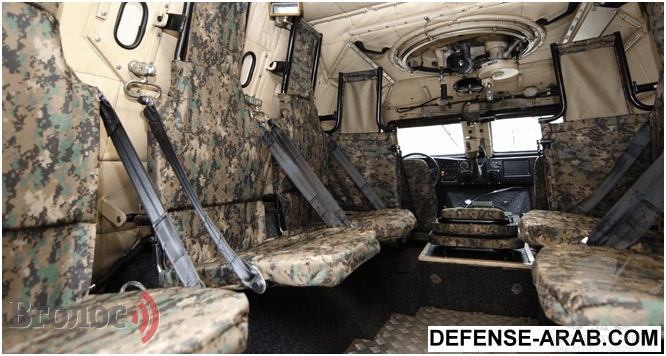

ومجموعة القتال في منتصف المقصورة ولديها منصة المدفع الرشاش والذخيرة


بينما يشغل الجنود المنقولين الجزء الخلفي من المقصورة وبها مقاعد وتعطي الجنود القدرة على الرؤية للمجال المحيط بشكل واسع

وكذلك تمكنهم من استخدام اسلحتهم الصغيرة

54174



وتم عزلها عن المنطقة الاولى عزل يمنع تسرب الهواء والضوضاء وفقاً لمبادئ

CRBN defence (مجموعو من المعاييرللحماية من الهجوم البيولوجي , الكيمائي , والاشعاعي النووي)

54175


CRBN defence للحماية من بيئة NBC environment


الحماية

البهو المدرع (لناقلة الجند )

يوفر حماية لطاقم والقوات والمعدات الداخلية ضد نيران الأسلحة الصغيرة، والألغام المضادة للدبابات، والآثار المترتبة على أسلحة الدمار الشامل.


ويتكون الهيكل من درع ويوفر الحماية ضد عيار الرصاص 7.62 ملم الخارق للدروع. ويتكون الجزء السفلي من ناقلة جند مدرعة من الدروع الفولاذية على شكل اسطواني ويوفر الحماية ضد الألغام. الزجاج المقاوم المثبت على ناقلة الجند المدرعة يوفر حماية متطابقة مع الحماية التي توفرها الدروع الرئيسية للعربة.

54176




تصميم الهيكل يجعل من الممكن لتثبيت مجموعة حماية إضافية في شكل المكونات القابلة للإزالة التي من شأنها توفير الحماية ضد الرصاص من عيار أكبر والألغام أكثر قوة.

تم تجهيز السيارة مع الترشيح والتهوية وحده الذي يهدف إلى تنقية الهواء المحيط من أجل إزالة المواد السامة والغبار المشع، والهباء الجوي في الحرب البيولوجية. لتغذية الهواء النقي في حجرة الطاقم. ولإزالة الغازات الصادرة من البارود من مقصورة الطاقم.


التسليح

54178

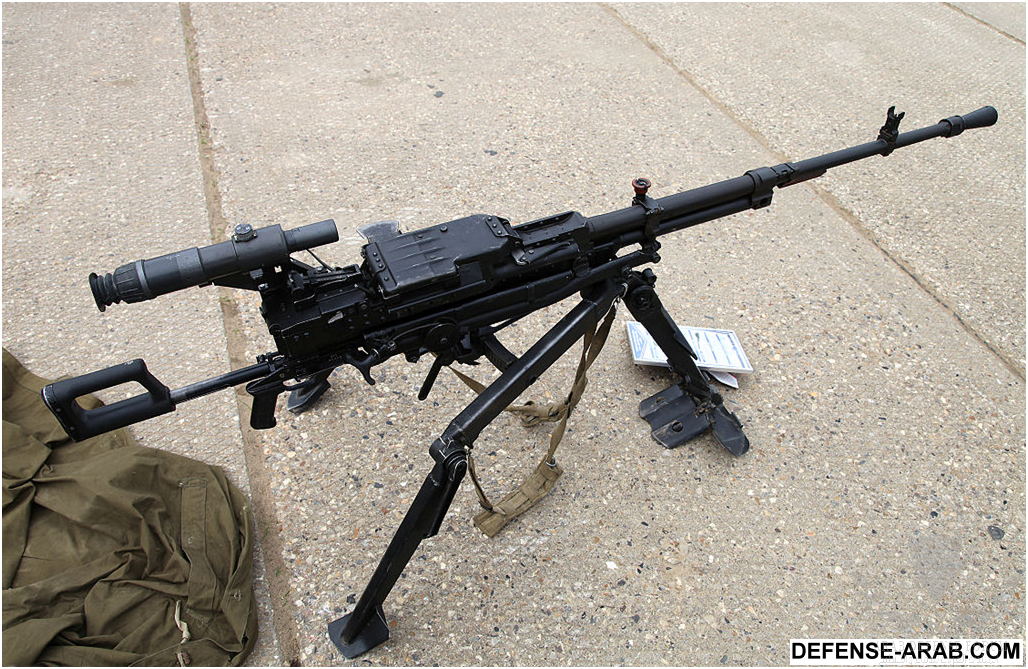

يستخدم : NSV machine gun

البندقية الرشاشة مضادة الطياران يتم التحكم بها عن بعد

54180


سوفيتية 1971م nsv

ذات عيار : 12.7x108mm


54179

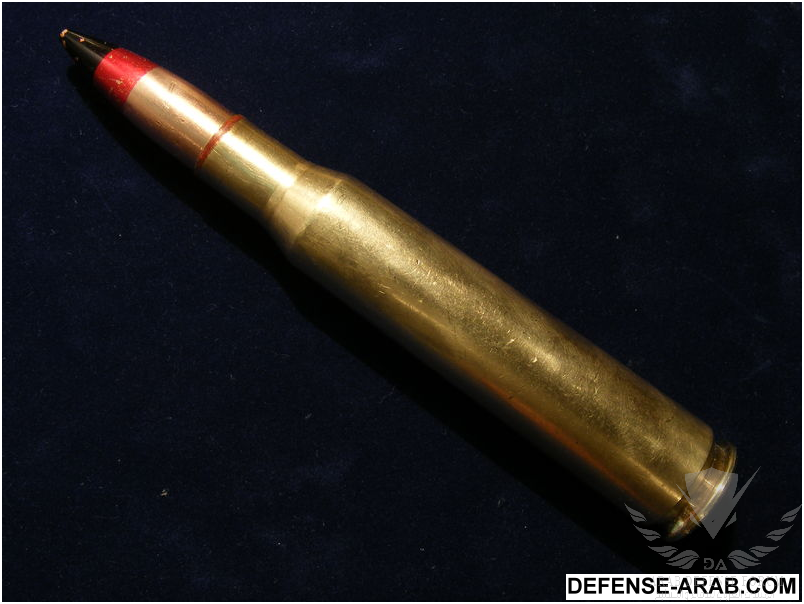

black = armor-piercing, red = tracer خارقة

12.7 ملم ذخير سوفيتية 1935م



يمكن الاستدارة بمنصة السلاح بدائرة 360 درجة كاملة

ورفع وخفض السلاح بزاية -3 الى الاسفل الى +68 الى الاعلى


مزود هذا الرشاش الثقيل ب منضار ذو عدسة واحدة( PZU-7) يعطي تكبير 1.2 ومجال رؤية 50 درجة

54181

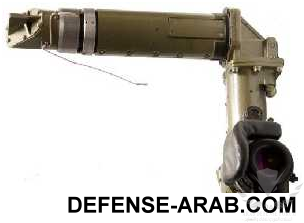

PUZ-7


اجهزئة الملاحظة والاستكشاف

يمكن الزجاج المقاوم القائد من الرؤية اثناء النها اما في الليالي ذات الرؤية المنخفضة فقط

زودت العربة ب TVN-5 biocular, periscopic, active/passive night vision device منظار ثنائي العين للرؤية الليلية



المحرك

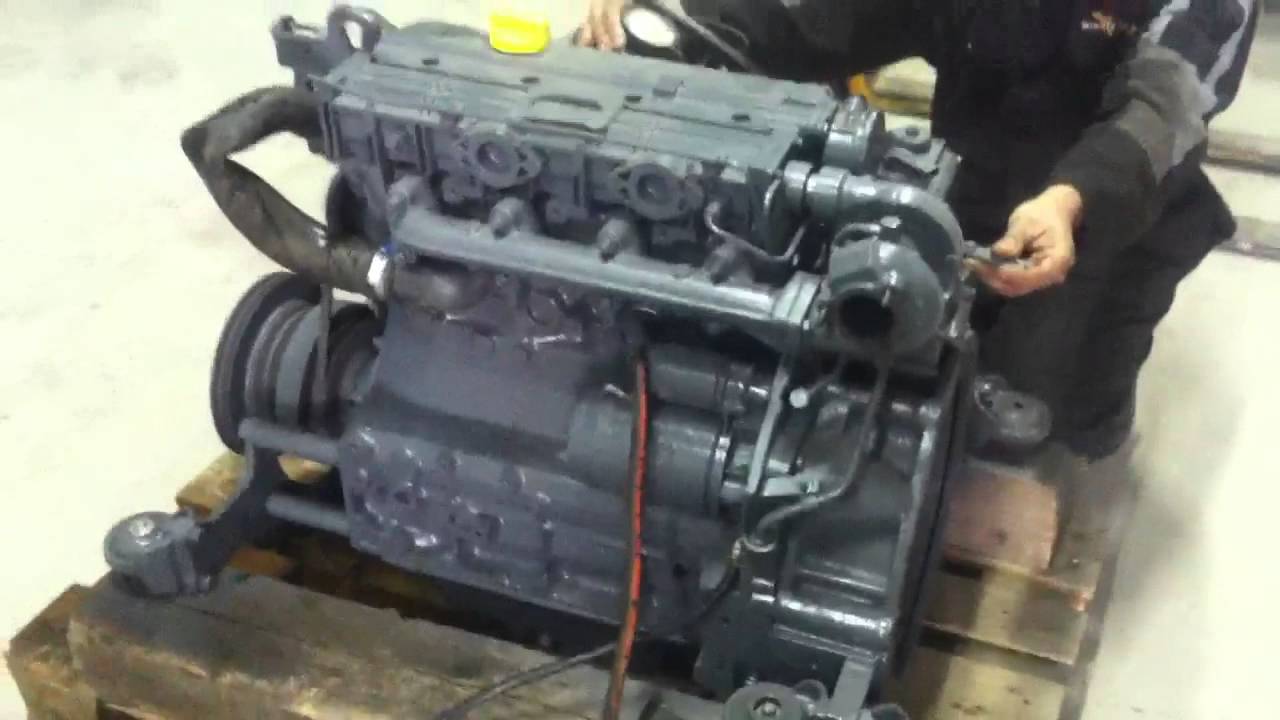

Deutz BF 4M 1013 FC

يمكن تزويدها بمحرك Iveco 8142.38.1 او محرك Deutz BF 4M 1013 FC وكلاهما محركات ديزل تيربو ذات اربعة سليندر


الاتصالات والملاحة
مشاهدة المرفق 54182

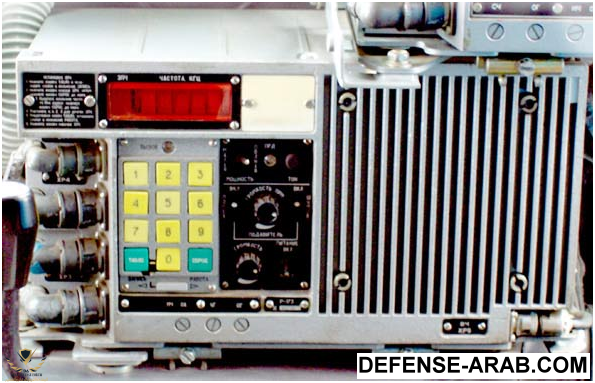

54182

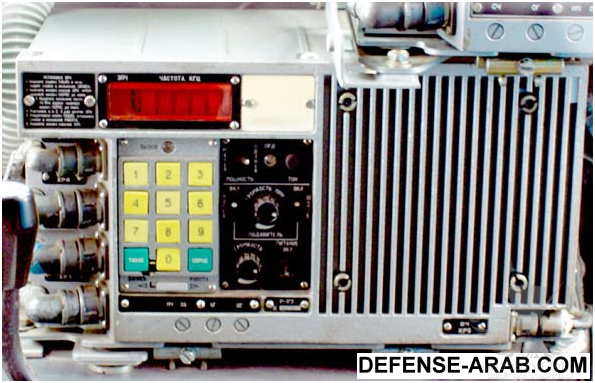

R-173M ultra-short wave للموجات القصيرة



تعطي معطيات الاتجاهه والسرعة والمكان دائم للملاحة من خلال نظام غلوناس او ال GBS او نافستار



معلومة جانبية


غلوناس الروسي :هو نظام للملاحة بالأقمار الاصطناعية مبني على الراديو. يدار بواسطةقوات الفضاء الروسية لحساب الحكومة الروسية. وهو نظام بديل ومكمل لنظام التموضع العالمي(GPS)الأمريكي.

54184




العربة مزودة بنظم تهوية وتدفئة وتبريد


المعدات الخاصة:


يمكن للقائد المركب التحكم بضغط الهواء في الاطارات اثناء السير حسب ضروف الطريق دون الحاجة لترجل من العربة

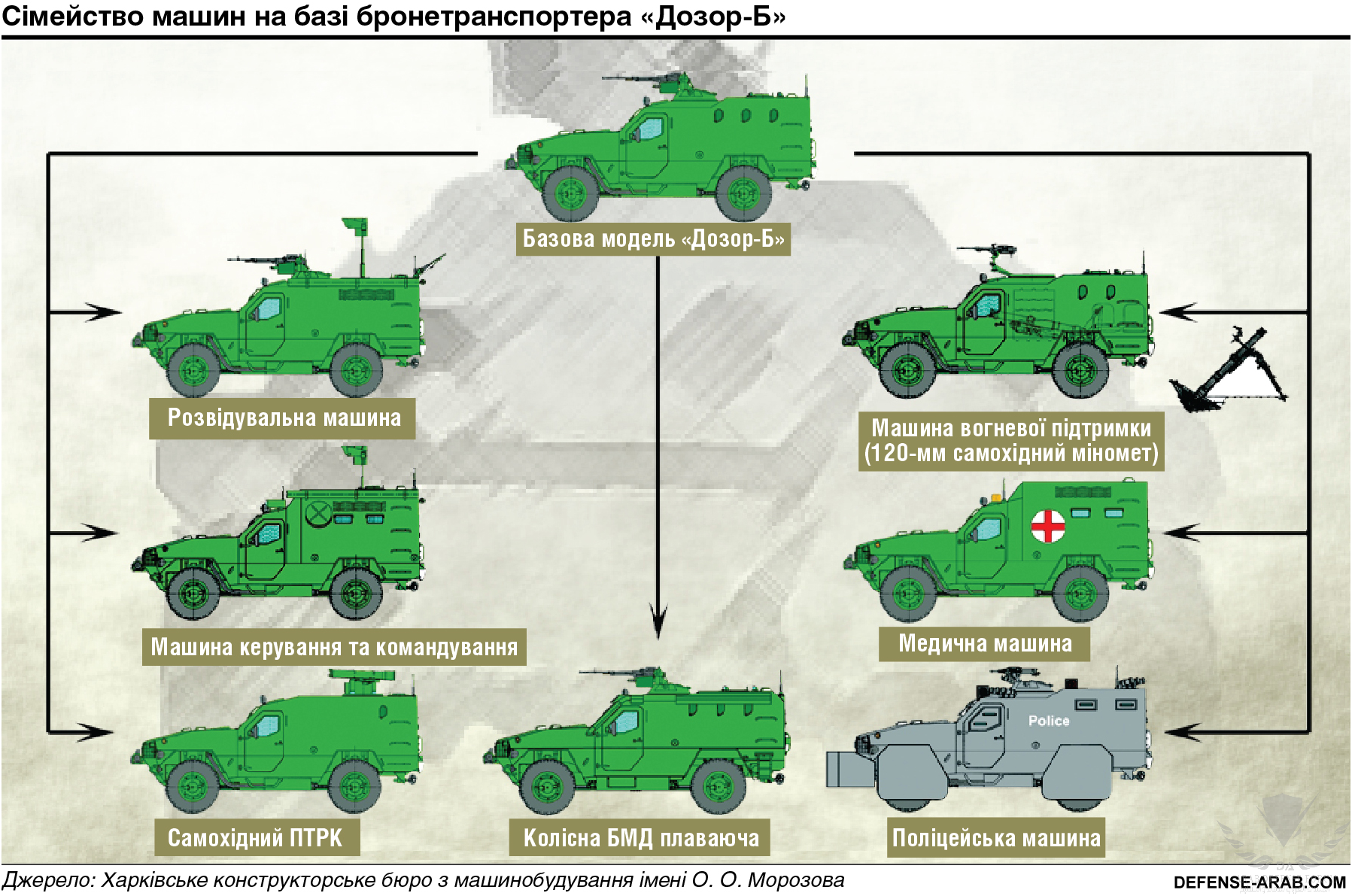

الانواع

54185






    • Dozor-A - غير مدرعة للاستخدامات العامة على الطرق الوعرة
    • Dozor-B - مركبة مدرعة. وتشمل إصدارات Dozor-B المركبات التالية:
·
ناقلة جند مدرعة

· مركبة مدرعة

· مركبة استطلاع بي سي

· قيادة السيارة

· سياره اسعاف

· مركبة استطلاع

· المركبات ذات الأغراض العامة
  • Oncilla



المشغلون

بولندا من المحتمل
و
اوكرانيا


54186



يمكن تسريع فديو يوتيوب بضغط على علامة الترس على يمين واختيار سرعة 2 مثلا




التعديل الأخير:
من الصانع الشهير Malyshev Factory الاوكراني











شقوق يصل طولها 40-50 سم







عشرة مدرعات اصيبت بشقوق





بدائية في التصنيع







حسب الويكي بولندا واوكرانيا من المقرر ان يشغلان العربة

يأكد الجيش الاوكراني انه لم يشغل اي عربة





محاولات لتزييف وتعديل بائسة





لم تمشي اي من العربات العشر اكثر من 400 كم حتى ظهرت الشقوق
