القنبلة الانزلاقية جي بي يو - 15 Gbu-15

POSTMAN

عضو
إنضم
14 يناير 2008
المشاركات
290
التفاعلات
10

Rockwell GBU-15(V)/B

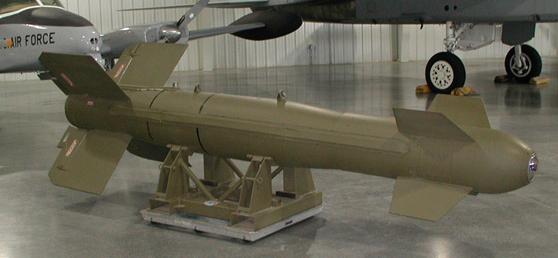

GBU-15(V)1/B


تم تطوير هذه العائلة من القنابل لتحل محل سلسلة القنابل الموجّهة كهرو - بصريّا من نوع هوبو (HOBO)، وكان الهدف تطوير تصميم نمطي قادر على العمل في عدد كبير من الأدوار. هي قنبلة انزلاقية غير آلية تستعمل لتدمير أهداف عالية المستوى. وصححت لتطلق من الطائرة ف-15 أي (F-15E) والطائرة ف-111 (F-111)، والطائرة ف-4 (F-4).

تتألف هذه القنبلة من مكوّنات تراكبية ترتبط إما بالقنبلة م ك - 84 (MK-84) ذات الغرض الشامل وإما بالرأس الحربية الخارقة للقنبلة BLU-109. ولكل من هذين السلاحين خمسة مكوّنات: قسم توجيه بعيد، قسم منظم للرأس الحربية، أداة تحكم، مكوّنات السطح الإنسيابي الهوائي، ووصلة بيانات للسلاح. يتصل قسم التوجيه بأنف القنبلة ويحتوي على نظام توجيه تلفزيوني للعمل نهاراً، أو نظام تصوير بالأشعة ما دون الحمراء للعمل ليلاً أو في العمليات المحدودة والطقس السيء. وترسل وصلة المعطيات في ذنب هذا القسم المستجدات في التوجيه الى طائرة التحكّم التي تخوّل مشغّل أنظمة السلام توجيه القنبلة بالتحكم عن بعد الى هدفها. ويمتد سلك كهربائي خارجي على طول الرأس الحربية ويربط ما بين تنظيم التوجيه ووحدة التحكم، ويحمل الاشارات الكهربائية بين التوجيه وأقسام التحكم. ويمرّر مقبس «الحبل السري» التوجيه وبيانات التحكم بين أنظمة التحكم في قمرة طيّار الطائرة القاذفة والقنبلة قبل إطلاقها. تتألف وحدة التحكم الخلفية من أربعة أجنحة متصلة على شكل X. ويحتوي جهاز التحكم على القيادة الذاتية التي تجمع بيانات التوجيه من قسم التوجيه ويحوّل المعلومات الى إشارات تحرّك دفات توجيه الجناح بغية تغيير مسرى طيران القنبلة.

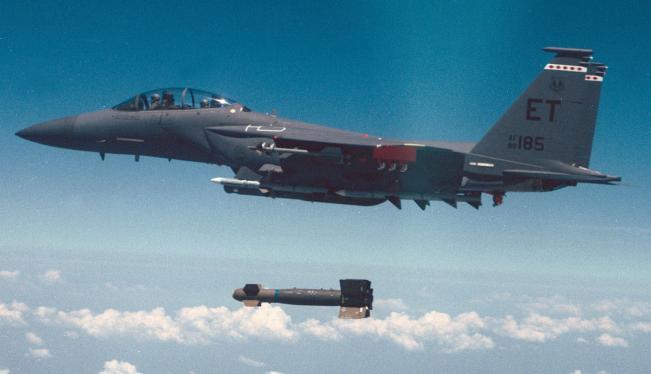

GBU-15(V)21/B


يمكن استعمال القنبلة GBU-15 إما في الهجوم المباشر أو غير المباشر. ففي الطريقة المباشرة يختار الطيّار هدفاً يثبّت عليه نظام توجيه القنبلة ويطلقها. فتقود هذه الأخيرة نفسها الى الهدف سامحة للطيّار أن يغادر المنطقة. وفي الطريقة غير المباشرة، توجَّه القنبلة بالتحكم عن بُعد بعد إطلاقها. فالطيّار يطلق القنبلة، وبواسطة التحكم عن بعد، يبحث عن الهدف، وعند تحديده تُثبت القنبلة على مساره، أو توجّه يدويّاً بواسطة نظام وصلة بيانات. ولهذه القنبلة العالية المناورة قدرة مثلى على الأداء على ارتفاع متوسط أو منخفض بدقة فائقة. وقد استعملها طيّارو طائرة ف -111ف (F-111F) خلال حرب «عاصفة الصحراء» لمنع التسرّب من أنابيب النفط المشتعلة والمتشعّبة التي فجرتها قوات صدّام حسين.



EGBU-15

وبين العامين 1999 و2000، تلقى عدد كبير من أسلحة LEGACY GBU-15 تطويراً مهماً على مستوى القدرة على الهجوم في ظروف مناخية غير ملائمة من خلال إضافة قدرة التوجيه بواسطة نظام تحديد المواقع العالمي GPS/ نظام الملاحة بالقصور الذاتي. ويحسّن هذا التطوير، علاوة على ذلك، قدرة المقاتلات الحربية على مهاجمة الأهداف في الليل كما في النهار.

أهم مكوّنات قنبلة GBU-15 هي:

- هيكل قنبلة زنة 900 كلغ (مارك 84 أو بي إل يو-109 BLU-109 أو إس إس يو-54 SSU-54).

- نظام توجيه (رأس تبييت من نوع DSU-27A/B تلفزيوني أو رأس تبييت يعمل بالأشعة ما دون الحمراء من نوع WGU-10/B.
- نظام تحكم ووصلة بيانات.


أما المدى العملي فيراوح بين 1,5 و80 كلم وفق سرعة الطائرة الحاملة وارتفاع تحليقها.

موقع باللغة الانجليزية عن القنبلة

www.designation-systems.net/dusrm/m-112.html











السفير

عضو
إنضم
24 أكتوبر 2007
المشاركات
683
التفاعلات
34
الله يعطيك الف عافية اخي الرائع
هذي القنابل خطيرة جدا ويتم تحميلها على كثير من طائرات
الجيل الجديد ومؤثره ودقيقه جدا


النسرالعربي

مشير اركان حرب
صقور الدفاع
إنضم
9 يناير 2008
المشاركات
8,141
التفاعلات
13,239 8
وووووووووو
قنابل جباره وخطير جدا
شكرا يا معلم


IF-15C

عضو مميز
إنضم
3 سبتمبر 2007
المشاركات
3,657
التفاعلات
71
تعاقدت السعودية مؤخرا على القنابل من فئه GBU-31
والقنابل من فئه GBU-38

الف شكر اخوي بوست


حمود 22

عضو
إنضم
25 يوليو 2008
المشاركات
1,176
التفاعلات
10
فعلا قنبله رهيبه جدا وقوتها التدميريه هائله .


KAMIKAZ

<p><font face="Comic Sans MS" color="#FF5050">Alge
إنضم
9 يناير 2008
المشاركات
1,846
التفاعلات
6
ولعلمك القنابل التي تستعملها إسرائيل الان في قصف غزة هي من نوع GBU-9 تسلمتها إسرائيل من أمريكا منذ شهر حسب ما يقول الصهاينة أنها قنابل خفيفة وغير مكلفة وليست لها تأثيرات جانبية حسب زعمهم ولاحول ولا قوة إلا بالله


KAMIKAZ

<p><font face="Comic Sans MS" color="#FF5050">Alge
إنضم
9 يناير 2008
المشاركات
1,846
التفاعلات
6
كما إستعمتلها إسرائيل في تدمير الأنفاق بين غزة ومصر


titod

عضو
إنضم
12 يناير 2009
المشاركات
147
التفاعلات
1
مشكوووووووووووووووووووووووووووورر
