Sigma-class corvette



الـفـرقـاطـة سـيـغـمـا

war_frigate.ashx


صـنـاعـة هـولـنـدا
frigate_ship_sideview.ashx

المغرب تعتبرها كورفيت ثقيلة أو فرقاطة خفيفة

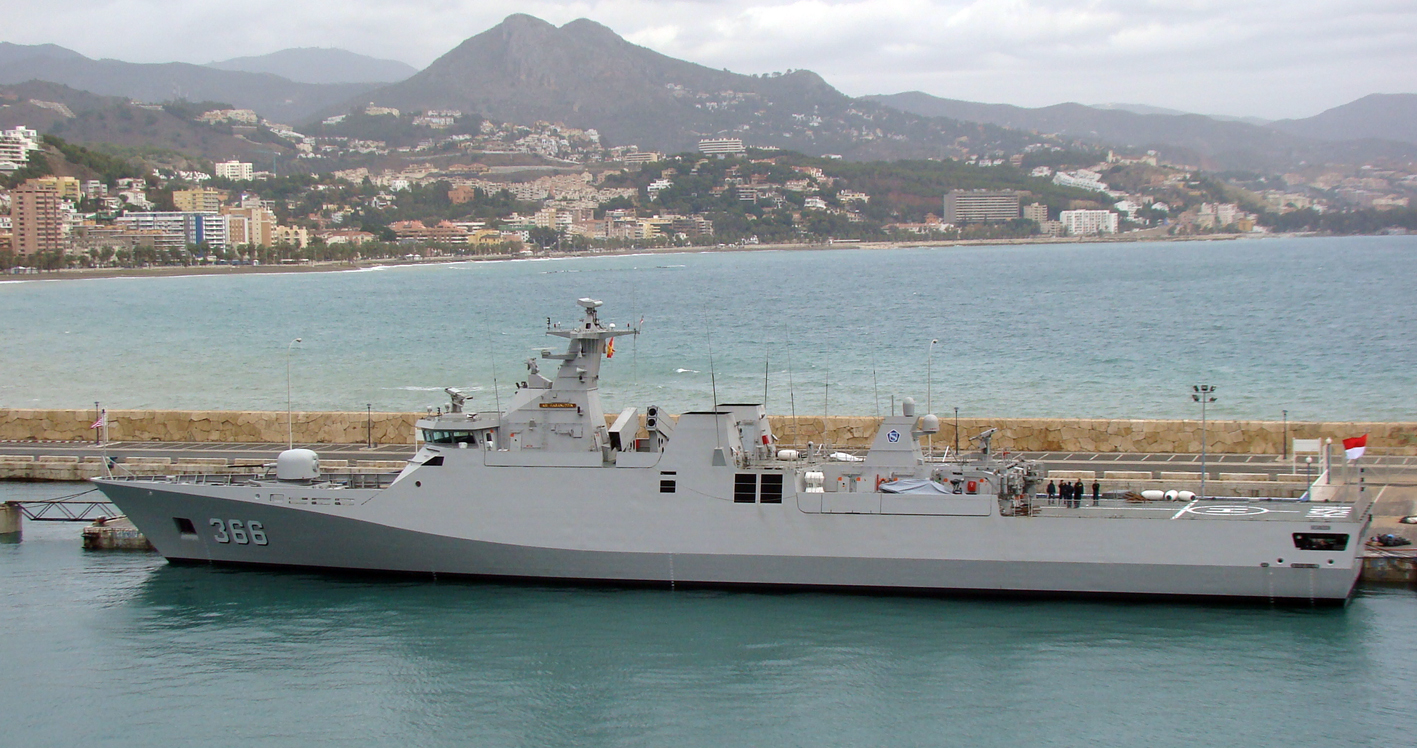

اندونيسيا تعتبرها فرقاطة صواريخ

SIGMA%209813%20Allal%20ben%20Abdellah%203.ashx


المواصفات العامة :

  • الوزن : 1692 طن
  • الطول : 105 م
  • العرض : 14 م
  • السرعة : 52 كم / سا
  • المدى : 8000 كم



أجهزة الاستشعار :

  • نظام القتال Thales Group TACTICOS[2] with 4 x Multifunction
  • Operator Console Mk 3 2H
  • رادار البحث MW08 3D multibeam surveillance radar
  • رادار Thales TSB 2525 Mk XA (integrated with MW08
  • رادار التحكم بالنار LIROD Mk 2 tracking radar

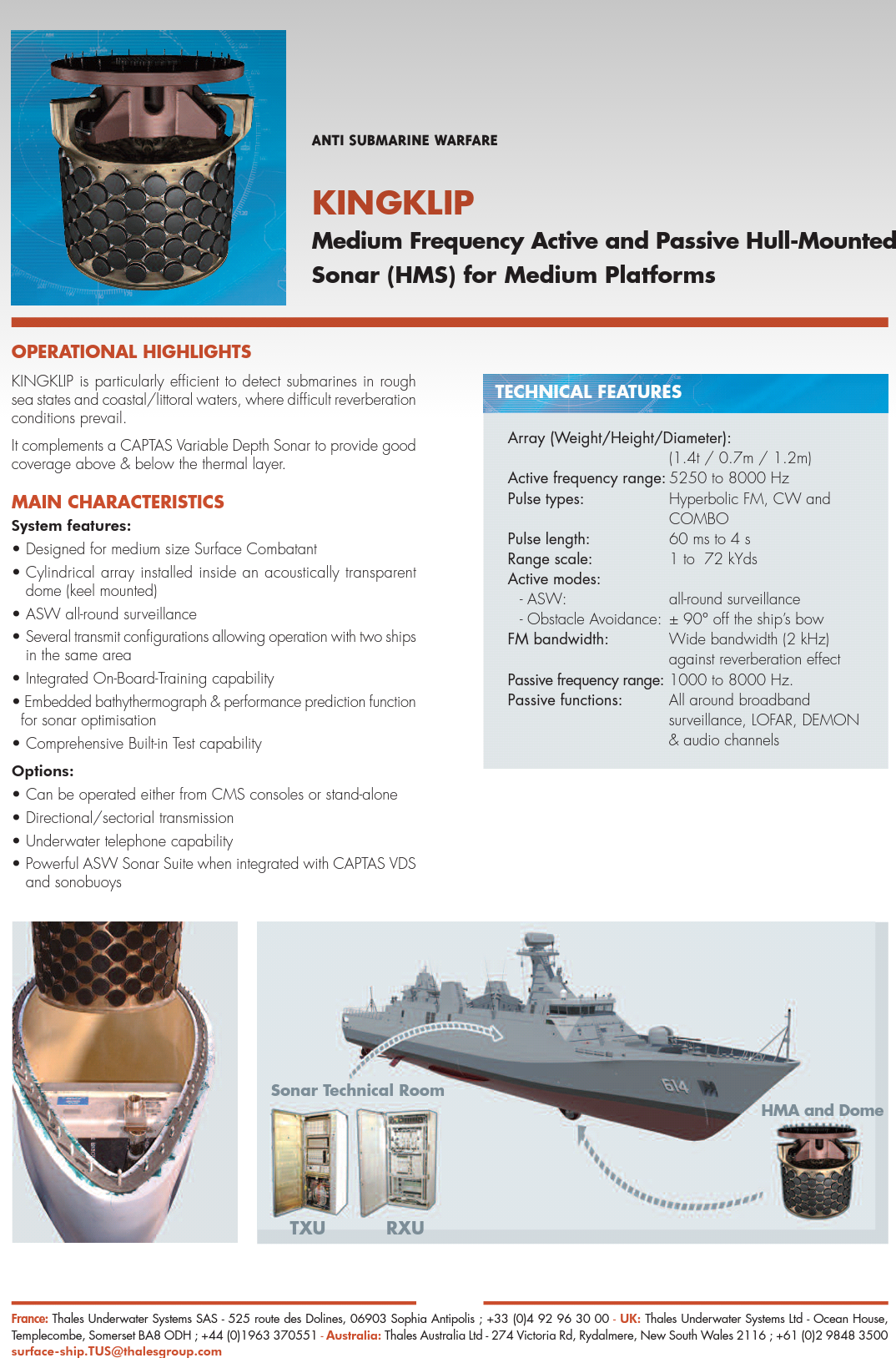

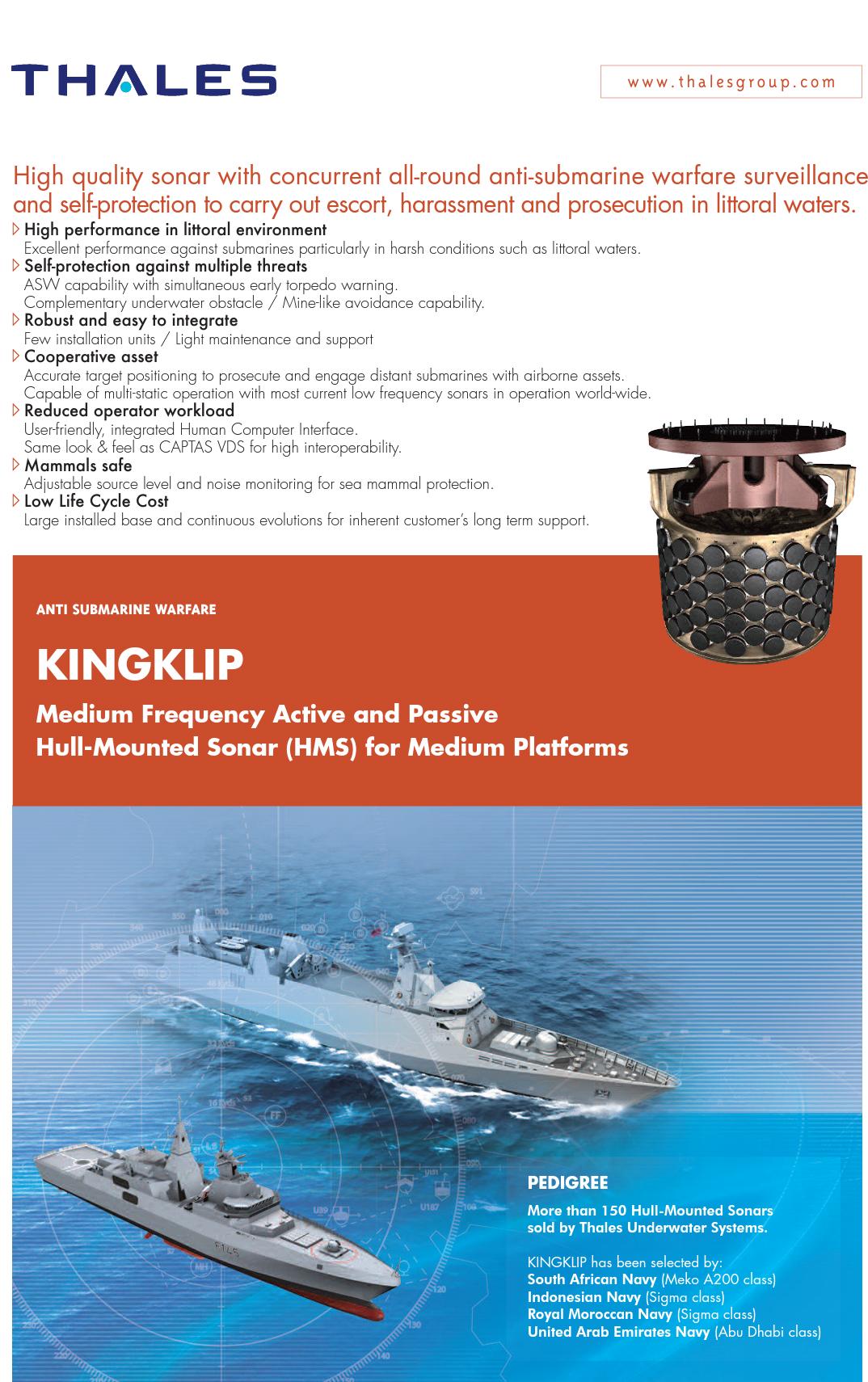

  • السونار المتقدم Thales UMS 4132 Kingklip medium frequency
  • نظام الملاحة Raytheon Anschutz integrated navigation
  • نظام الحرب الالكترونية Thales DR3000 & Racal Scorpion 2L
  • الفرقاطات المغربية مُجهزة بالرادار الذكي SMART-S Mk2 surveillance

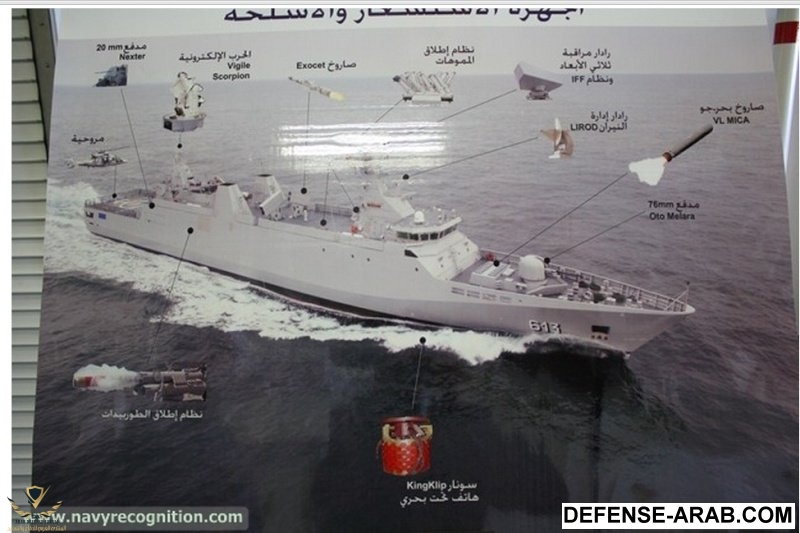

الـتـسـلـيـح :


  • مدفع Oto Melara 76 mm
  • مدفع عيار 20 ملم Denel GI-2 عدد 2
  • نظام الدفاع الجوي 12 MICA vertical launch air defence missile
  • 8 قاذفات صواريخ دفاع جوي MBDAMistral TETRAL
  • 4 قاذفات صواريخ مضادة للسفن MBDAExocet MM40 Block II
  • 6 قاذفات طوربيد
  • مهبط حوامات

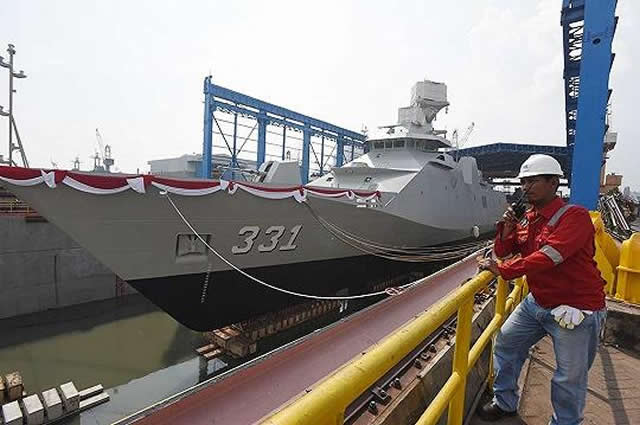

18 كانون الثاني 2016 اندونيسيا استلمت الفرقاطة SIGMA 10514 PKR





المنتدى العربي للدفاع و التسليح - فادي الشام






الصناعة البحرية الهولندية تستحق الالتفاتة من الاستاد فادي الشام كما ان الاستاد فادي يستحق الالتفاتة من طرف اعضاء هذا المنتدى...مجهود جبار بارك الله فيك

الصناعة البحرية الهولندية تستحق الالتفاتة من الاستاد فادي الشام كما ان الاستاد فادي يستحق الالتفاتة من طرف اعضاء هذا المنتدى...مجهود جبار بارك الله فيك
شكرا كتير على كلماتك الطيبة

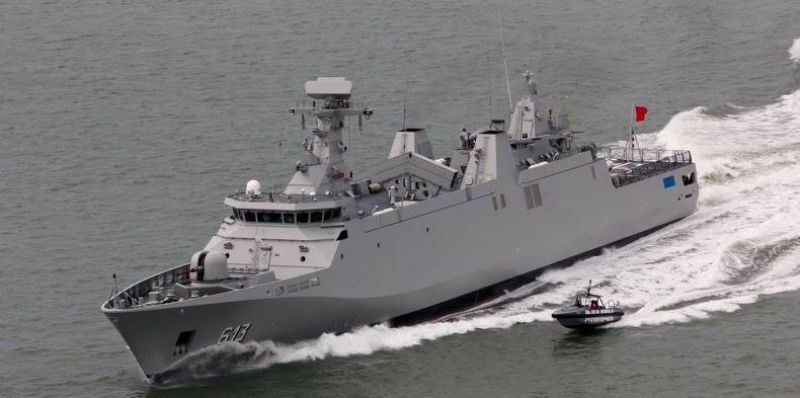

السلام عليكم بالنسبة للنسخة المغربية تختلف عن الإندونيسية في الأبعاد
بالنسبة طارق بن زياد SIGMA 10315
تبلغ إزاحتها 2600 طن وتحمل ترقيم 613 وهي ايضا أطول مم النسختين التي نمتلك
614 و 615 هم نسخة sigma طراز 9813
تبلغ ازاحتها 2400 طن و 3 فرقاطات لهم نفس التسليح
أيضا الأنظمة و الرادارات ليس مثل الاندونيسية
المغرب يتوفر في فرقاطاته على رادار
3D SMART-S Mk2 بمدى 250 كلم انظمة الحماية والإجراءات المضادة تتوفر على
ESM Vigile 100
RECM SCORPION 2
" Terma SKWS
تتوفر على نظام الإتصال المتطور FOCON IP
تتوفر على نظام TUUM4 Underwater Telephone
أيضا نظام الاتصال عبر الأقمار الصناعية
Sailor 500 FleetBoardband
" MOC Mk3
أيضا LINK11

تسليح النسخة المغربية
1 Oto Melara 76mm Super Rapido
" 4 Missiles Exocet MM40 BkIII
" 12 Missiles AA Mica VL
" 2 TLT 12 MU90
" 2 Giat 20mm F2

بالنسبة لل تسمية الشركة المصنعة قدمتهم للمغرب ب اسم فرقاطة
FMMM

Frégates Marocaines Multi Missions

التعديل الأخير:

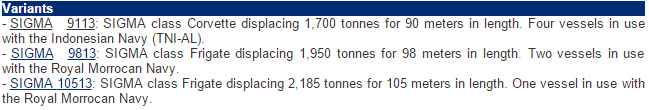

السيغما متوفرة بعدة نسخ
ما حصل عليه المغرب هي فرقاطات
ما حصلت عليه اندونيسيا هي كورفيت
