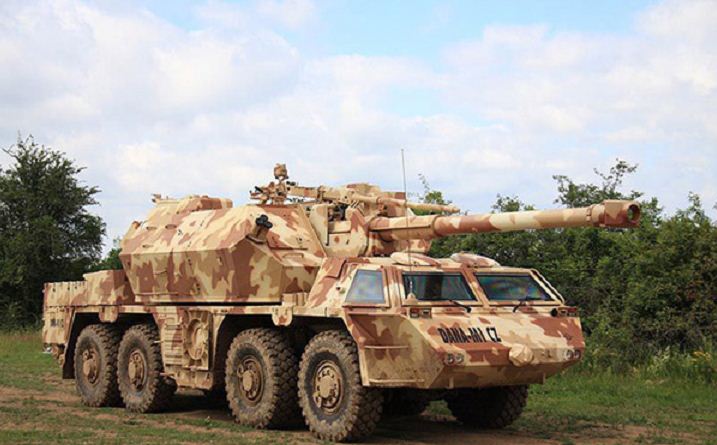

DANA M1 CZ هي نسخة مطورة من DANA التي تبنتها تشيكوسلوفاكيا السابقة في عام 1981.
حاليا DANA الأصلي في الخدمة مع جمهورية التشيك وسلوفاكيا وجورجيا وبولندا وليبيا.

تم تطوير الترقية الجديدة بواسطة Excalibur Army. تم الانتهاء من أول نموذج أولي لـ DANA M1 CZ في عام 2011.

وهي مزودة بهيكل معدل بمحرك جديد ، ونظام جديد لمكافحة الحرائق ، ومساعدات ملاحية جديدة وعدد من التحسينات الأخرى.

تم تصدير نظام المدفعية التشيكي إلى أذربيجان ، على الرغم من حظر الأسلحة المفروض على أذربيجان. تم الكشف عن مدافع الهاوتزر الأذربيجانية لأول مرة في عام 2017.

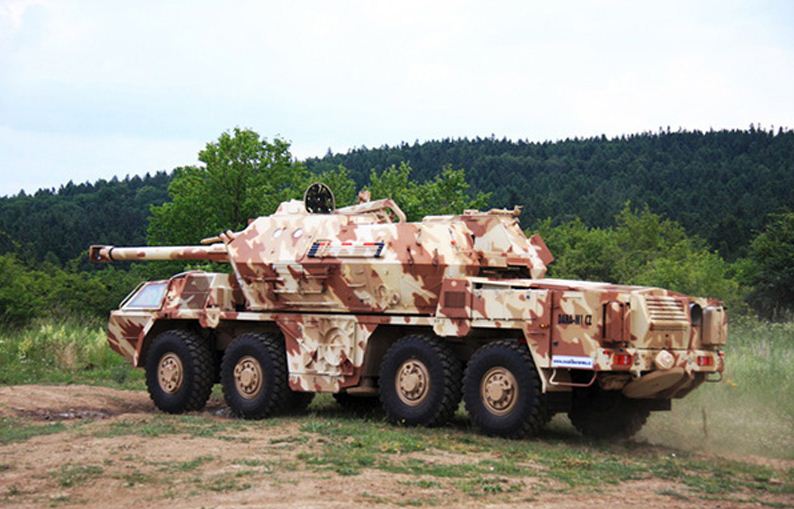

هيكل مدفع DANA M1 CZ

DANA M1 CZ نظام المدفعية التشيكي المطور..تعرف مميزاته وقدراته
DANA M1 CZ نظام المدفعية التشيكي المطور..تعرف مميزاته وقدراته

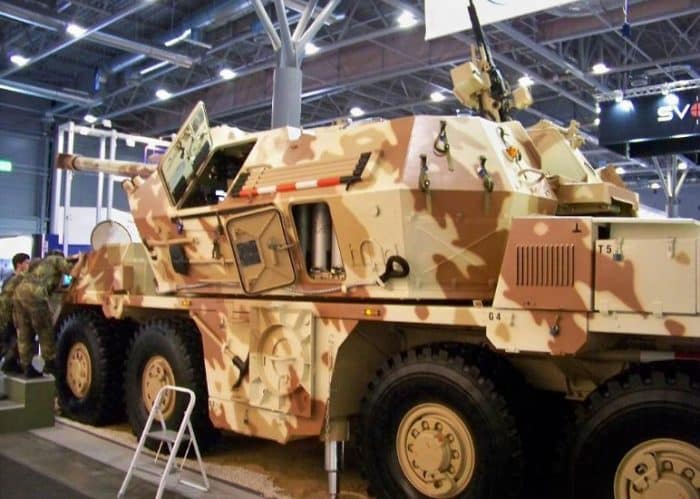

على عكس العديد من مدافع الهاوتزر ذاتية الدفع ، تعتمد DANA M1 CZ على هيكل بعجلات مدرعة 8 × 8. هذا الهيكل أقل تكلفة للبناء والحفاظ على المقارنة مع الهيكل المتتبع.

تستخدم DANA M1 CZ نفس المدفع 152 مم من DANA الأصلي. يتم تثبيت البندقية خارجيًا بين حجرتين منفصلتين من البرج.

وبهذه الطريقة يتم عزل الطاقم تمامًا من المدافع التي يحتمل أن تكون خطرة وآليات التحميل التلقائي ومحميًا من غازات البودرة الناتجة أثناء إطلاق النار.

اجتياز برج هو 225 درجة ، ولكن يقتصر مظروف إطلاق النار على 45 درجة.

مميزات مدفع DANA M1 CZ

DANA M1 CZ نظام المدفعية التشيكي المطور..تعرف مميزاته وقدراته
DANA M1 CZ نظام المدفعية التشيكي المطور..تعرف مميزاته وقدراته

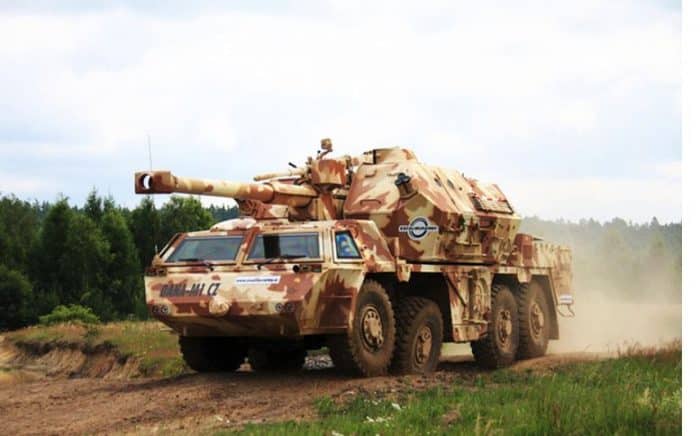

– تطلق جميع المعايير القياسية من جميع الطلقات السوفيتية والأصلية 152 ملم.

– تحمل 3 أنواع رئيسية من الذخيرة ، بما في ذلك القذائف القياسية شديدة الانفجار ، والطلقات شديدة الانفجار والمدى الممتد وقذائف مضادة للدبابات شديدة الانفجار لإطلاق النار مباشرة على أهداف مدرعة.

-يبلغ أقصى مدى لإطلاق النار 18.7 كم مع معيار و 25.5 مع قذيفة مدعومة بالصواريخ. هذا النظام المدفعي قادر على إطلاق النار المباشر وغير المباشر.

-هذا النظام المدفعي مزود بمحمل آلي.

-يتم تغذية الجولات تلقائيًا.

– تقوم بتحميل القذائف والشحنات في أي ارتفاع.

-ما مجموعه 40 إلى 60 طلقة تحمل من قبل هذا النظام المدفعي.

-يتم تخزين 36 طلقة في الناقل الآلي.

– يمكن لـ Autoloader تحميل البندقية في أي زاوية ارتفاع.

-يمكن لنظام المدفعية هذا إطلاق ما يصل إلى 5 طلقة في الدقيقة في الوضع التلقائي الكامل.

– يتم تقليل معدل إطلاق النار اليدوي إلى جولتين في الدقيقة.

-معدل النار المستدام حوالي 1.5 طلقة في الدقيقة.

– تم تجهيز DANA M1 CZ بنظام جديد لمكافحة الحرائق. يمكن دمجها في أنظمة C4I. السيارة مزودة أيضًا بنظام ملاحة.

– هناك أيضًا مدفع رشاش مثبت على السقف 12.7 ملم للدفاع عن النفس.

تصميم المركبة

DANA M1 CZ نظام المدفعية التشيكي المطور..تعرف مميزاته وقدراته
DANA M1 CZ نظام المدفعية التشيكي المطور..تعرف مميزاته وقدراته

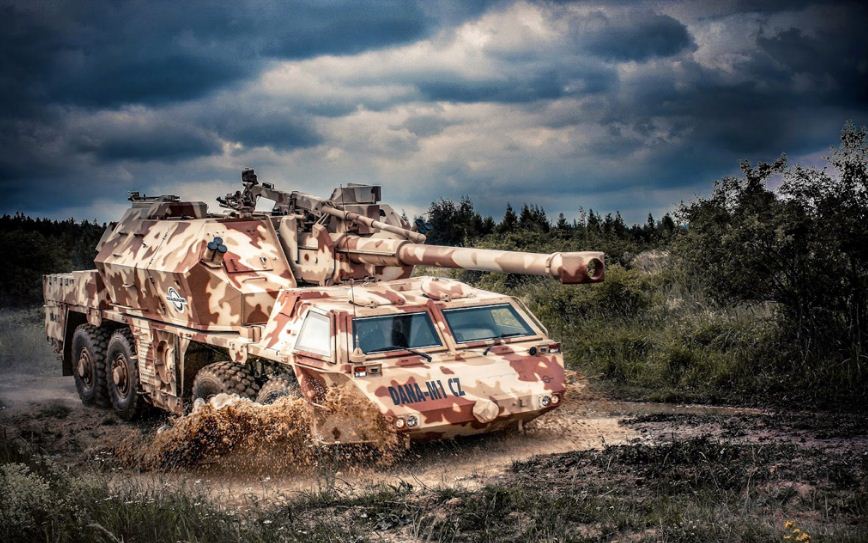

تحتوي المركبة على كابينة مدرعة معدلة. يوفر درع DANA M1 CZ الحماية من نيران الأسلحة الصغيرة وشظايا قذائف المدفعية.

يحتوي نظام المدفعية هذا على إعداد سريع لإطلاق النار ووقت قصير لإعادة الانتشار. يتم تخفيض ثلاثة مثبتات هيدروليكية في الأرض قبل إطلاق النار.

يتم تشغيل نظام المدفعية هذا بواسطة طاقم مكون من 5. أفراد الطاقم يعملون تحت حماية كاملة للدروع.

سيادرة مدفعية DANA M1 CZ

السيارة مدعومة بمحرك ديزل Tatra T3-930-52 مطور توربو ومبرد بالهواء ، بتطوير 355 حصان. يتم استخدام نفس المحرك من قبل السلوفاكية زوزانا .

يقع المحرك في الخلف. يتم التزود بناقل حركة شبه أوتوماتيكي Tatra بخمس سرعات.

أدى تحديث الهيكل إلى تحسين خصائص القيادة للسيارة. السيارة مزودة بنظام نفخ الإطارات المركزي. ومع ذلك ، فإن أداءها عبر البلاد أدنى مقارنة بأداء المركبات المجنزرة.

بطارية DANA M1 CZ

DANA M1 CZ نظام المدفعية التشيكي المطور..تعرف مميزاته وقدراته
DANA M1 CZ نظام المدفعية التشيكي المطور..تعرف مميزاته وقدراته

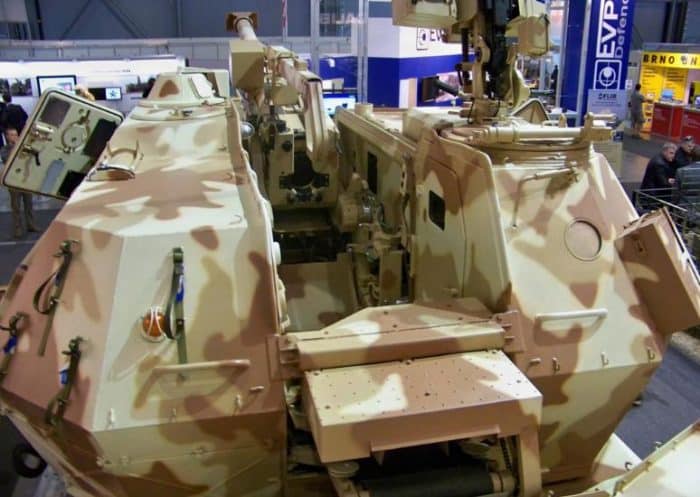

عادة ما يتم دعم بطارية DANA M1 CZ بواسطة سيارة مكافحة الحرائق ومركبات إمداد الذخيرة. ومع ذلك ، إذا لزم الأمر ، يمكن أن يعمل كل نظام مدفعية بمفرده.

قبل عامين كشفت Konstrukta Defense عن سلوفاكيا نسختها المحدثة من DANA.

تسمى النسخة السلوفاكية Zuzana 2 . وعموما هو نظام مزود بمسدس الناتو 155 ملم / L52 القياسي. لديها نطاق إطلاق أطول بكثير ، ومحرك أكثر قوة ، وكابينة مدرعة بشدة ، وبعض المزايا الأخرى على جمهورية التشيك DANA M1 CZ.
