HQ-17 نظام صواريخ جوية النسخة الصينية شبيهة تور الروسي

HQ-17 نظام صواريخ جوية النسخة الصينية شبيهة تور الروسي وإليكم التفاصيل :

نظام الدفاع الجوي HQ-17 هو نسخة صينية من Tor M1 الروسية . استوردت الصين ما مجموعه 35 نظام Tor M1 من روسيا.

في عام 1997 ، طلبت الصين دفعة أولى من 15 نظامًا من أنظمة Tor M1 من روسيا. بدأت عمليات التسليم خلال نفس العام.

تم طلب 20 وحدة أخرى في عام 1999. تم تسليمها بحلول عام 2001. وفي حوالي عام 2000 ، عرضت الصين المشاركة في إنتاج نظام الدفاع الجوي هذا محليًا.

ولكن قيل أن روسيا رفضت. في نهاية المطاف ، صممت الصين الهندسة العكسية لـ Tor M1 وطورت نسختها الأصلية – HQ-17.

تضمنت بعض التحسينات ، بما في ذلك الرادار الحديث. كما كانت هناك تكهنات بأن روسيا نقلت تكنولوجيا إنتاج تور سراً إلى الصين.

تم الكشف عن هذه النسخة الأصلية المحسنة لأول مرة علنًا في عام 2014. من المثير للاهتمام أن الصين عكست هندسة معظم أنظمة صواريخ الدفاع الجوي السوفياتي والروسي.

بما في ذلك S-300 ( HQ-9 ) S-400 ( HQ-22 ) ، Buk ( HQ-16 ) وغيرها من الأنظمة الأرضية والبحرية.

يستخدم الجيش الصيني حاليا HQ-17. علاوة على ذلك ، تستمر الإصدارات الصينية المحسنة من هذا النظام في الظهور. يتم اقتراح بعض منها لعملاء التصدير.

مميزات HQ-17

HQ-17 نظام صواريخ جوية النسخة الصينية شبيهة تور الروسي

HQ-17 نظام صواريخ جوية النسخة الصينية شبيهة تور الروسي

يمكن لنظام الدفاع الجوي HQ-17 أن يشرك جميع أنواع الأهداف الجوية الحديثة ، بما في ذلك الطائرات والمروحيات والطائرات بدون طيار وصواريخ كروز والذخائر الموجهة بدقة.

ويمكن أن تشارك أيضًا في الصواريخ المضادة للإشعاع.

ويهدف في الأساس إلى تدمير الأهداف التي فشلت أنظمة الدفاع الجوي بعيدة المدى ومتوسطة المدى في ضربها.

تم تصميم HQ-17 بشكل أساسي لحماية التكوينات الميكانيكية.

مركبة صواريخ

HQ-17 نظام صواريخ جوية النسخة الصينية شبيهة تور الروسي

HQ-17 نظام صواريخ جوية النسخة الصينية شبيهة تور الروسي

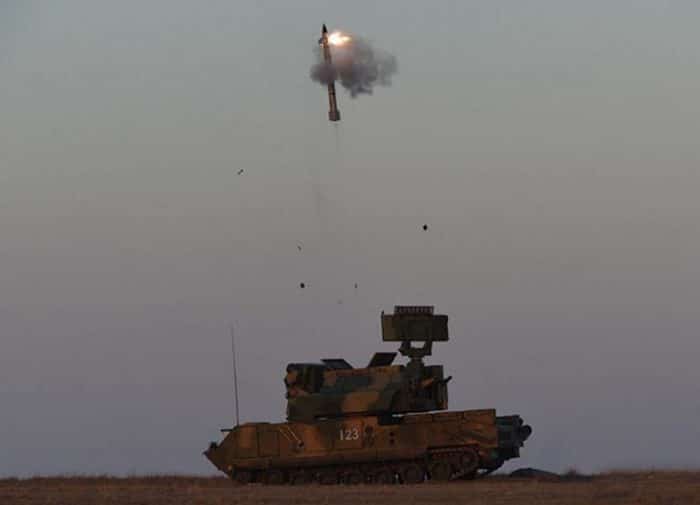

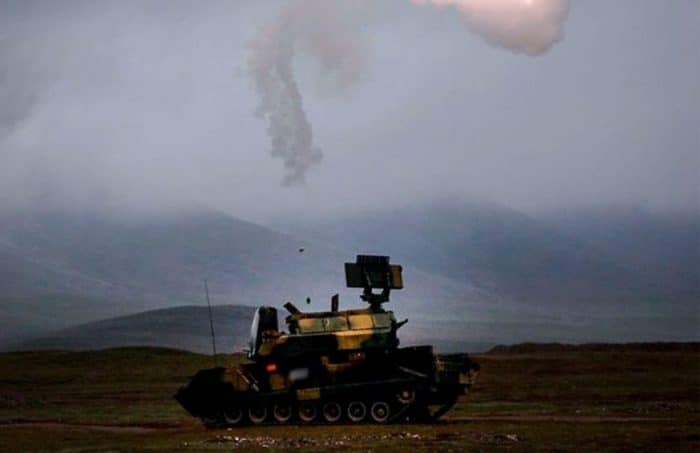

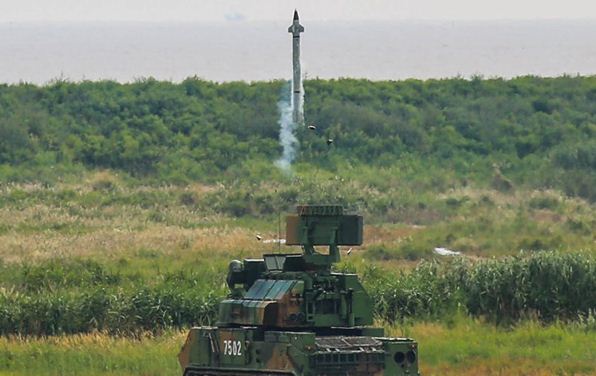

تدمج المركبة القتالية HQ-17 قاذفات الصواريخ والرادار على هيكل واحد. هذه السيارة TELAR تحمل 8 صواريخ. يتم إطلاق الصواريخ عموديا ولها توجيه أوامر الراديو.

لدى HQ-17 احتمال التدمير بصاروخ واحد ضد الطائرات بنسبة 45-80 ٪ ، اعتمادًا على الارتفاع. كلما زاد الهدف ، زادت فرص تعرضه للضرب.

تور الروسي

HQ-17 نظام صواريخ جوية النسخة الصينية شبيهة تور الروسي

يكتشف تور الروسي أهدافًا في مدى يصل إلى حوالي 30 كم ولديه نطاق تتبع يبلغ حوالي 20 كم.

يمكن أن يكون لنظام الدفاع الجوي HQ-17 مواصفات محسنة. ويستخدم رادار صفيف نشط ممسوح ضوئيًا إلكترونيًا (AESA) ، والذي يشبه نظام HQ-7B .

يمكنه اكتشاف ما يصل إلى 48 هدفًا وتتبع ما يصل إلى 24 هدفًا في وقت واحد.

أقصى مدى للكشف هو 25 كم ونطاق التتبع الأقصى 20 كم. يمكن للمركبة القتالية HQ-17 البحث عن الأهداف أثناء التنقل.

ومع ذلك ، يمكنها إطلاق الصواريخ فقط عندما تكون السيارة ثابتة أو من محطات التوقف القصيرة.

يتميز HQ-17 بوقت رد فعل قصير. يستغرق الأمر من 8 إلى 12 ثانية فقط من اكتشاف الهدف إلى الإطلاق.

يمكن للسيارة TELAR التوقف وإطلاق صواريخها في غضون 3 دقائق من السفر.

سيارة TELAR

HQ-17 نظام صواريخ جوية النسخة الصينية شبيهة تور الروسي

HQ-17 نظام صواريخ جوية النسخة الصينية شبيهة تور الروسي

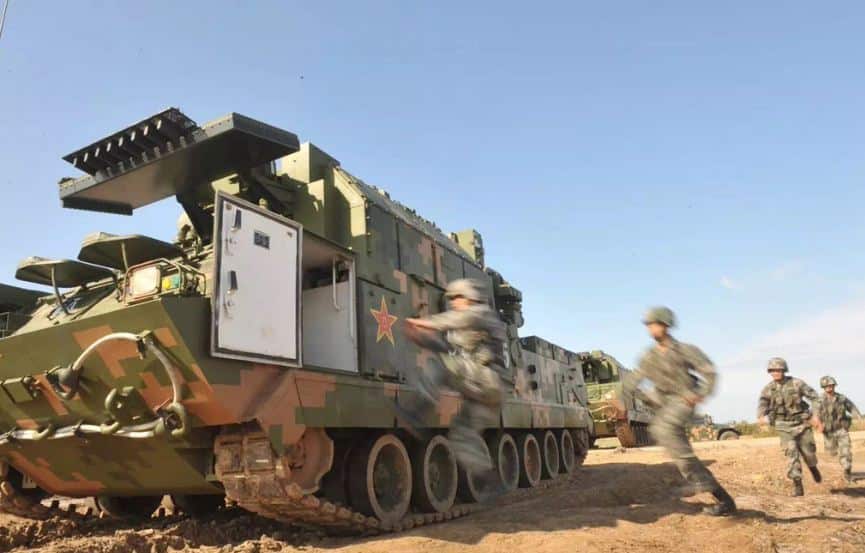

تحتوي سيارة TELAR على طاقم مكون من ثلاثة أفراد ، بما في ذلك القائد والمشغل والسائق. جميع الأنظمة مؤتمتة للغاية مما يترك الطاقم القليل للقيام به.

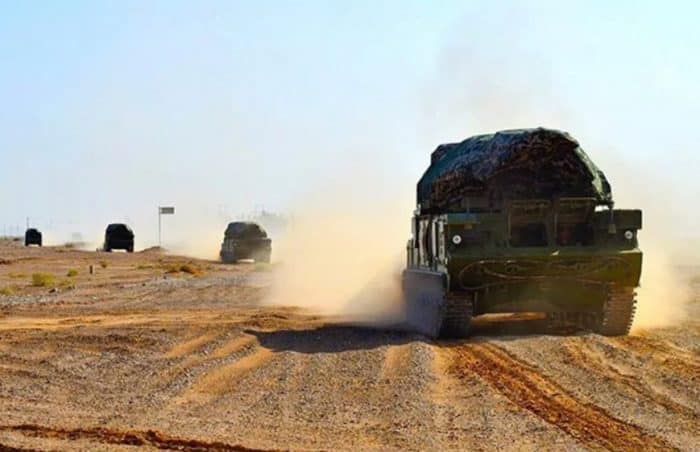

تعتمد سيارة TELAR على هيكل مجنزر خاص. تم تصميمه بعد هيكل GM 5955 الروسي من Tor M1 ، ولكنه مختلف قليلاً.

هذا الهيكل يعمل بمحرك ديزل وله تعليق هوائي مع خلوص أرضي قابل للتعديل.

ونتيجة لذلك ، تتمتع بحركة جيدة عبر البلاد. هناك وحدة طاقة مساعدة ، تعمل على تشغيل جميع الأنظمة عند إيقاف تشغيل المحرك الرئيسي.

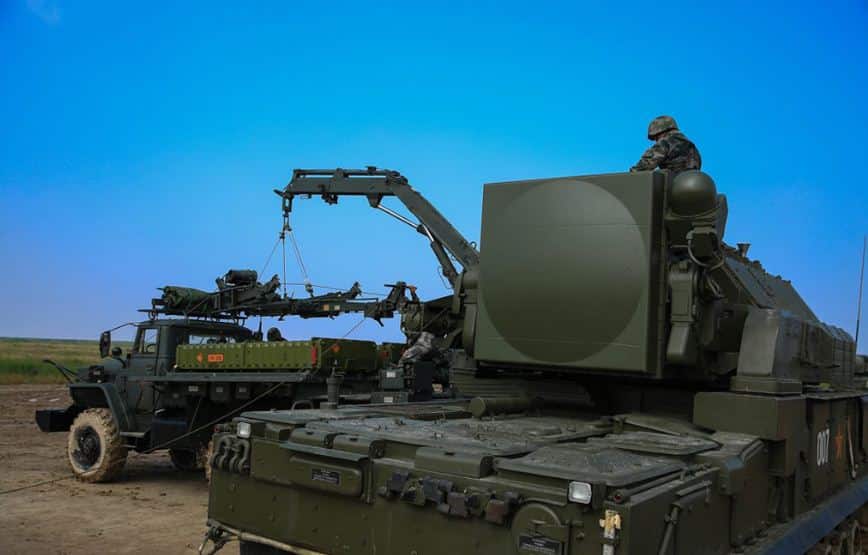

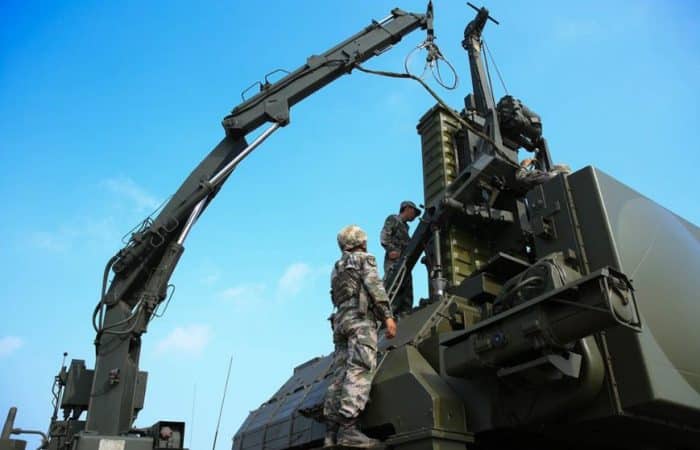

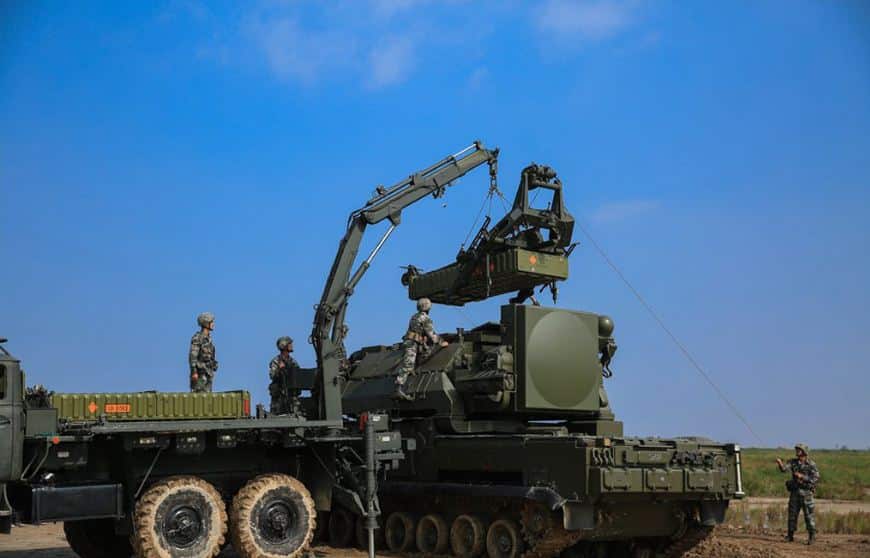

يتم دعم كل TELARs بواسطة مركبة إعادة تحميل مرتبطة مزودة برافعة وتحمل صواريخ إعادة التحميل.

أيضا هناك مركبات شحن إضافية تحمل صواريخ احتياطية. وتستند هذه على شاحنات عسكرية 6 × 6.

تم دعم أنظمة Tor M1 الروسية المستوردة الأولية عن طريق إعادة تحميل المركبات وشاحنات البضائع .

استنادًا إلى شاحنات Ural-4320 6×6 العسكرية الروسية الثقيلة. يستغرق حوالي 18 دقيقة لإعادة تحميل TELAR.

البطاريات

HQ-17 نظام صواريخ جوية النسخة الصينية شبيهة تور الروسي

تعمل مركبات HQ-17 TELAR في البطاريات. تتكون البطارية من 4 مركبات تلار.

أيضا هناك مركبات إعادة تحميل ، شاحنات تحمل صواريخ إعادة تحميل ومركبات دعم أخرى.

يتم دعم البطارية أيضًا من خلال مركز قيادة متنقل ، استنادًا إلى هيكل ناقلة أفراد مدرعة مجنزرة.

عادة ما تعمل بطارية HQ-17 بشكل مستقل.

على الرغم من أن هذا النظام يمكنه أيضًا استخدام بيانات الاستهداف من رادارات المراقبة الأخرى.

المتغيرات

HQ-17 نظام صواريخ جوية النسخة الصينية شبيهة تور الروسي

HQ-17 نظام صواريخ جوية النسخة الصينية شبيهة تور الروسي

HQ-17A هو إصدار جديد يعتمد على هيكل ذو عجلات عالية الحركة 6 × 6. تم الكشف عن نسخة ما قبل الإنتاج من HQ-17A لأول مرة في عام 2018 .

في شكل نظام صواريخ الدفاع الجوي FM-2000 ، عرضت للتصدير.

تم الكشف عن أنظمة HQ-17A التشغيلية لأول مرة علانية في عام 2019 خلال عرض عسكري.

من حيث القدرات ، فهي تشبه إلى حد كبير نظام Tor M2 الروسي. قد تكون بعض مكونات HQ-17A ، مثل الرادار ، في الواقع أكثر تقدمًا من تلك المستخدمة في الأنظمة الروسية.
