تعرف عن قرب على طائرة “داسو رافال”

ستشكل Dassault Rafale حجر الأساس للقوة الجوية الفرنسية حتى القرن الحادي والعشرين. بدأ البرنامج مع عرض التكنولوجيا رافال الذي تم نقله لأول مرة في 4 يوليو 1986.

هذا وضع التصميم الديناميكي الهوائي الأساسي وتقييم تكوين دلتا canard ، والأداء ، ونظام التحكم FBW والهيكل القائم على مركب. النوع العام Rafale D (Discret أو stealthy) – النموذج الأولي لإصدارات Armee de l’Air – أصغر قليلاً وأخف وزناً.

و يتميز رافال ببعض من أحدث أنظمة إلكترونيات الطيران بما في ذلك رادار RBE2 متعدد الأوضاع (الأول من نوعه في أوروبا مع المسح الإلكتروني بطائرتين) ، خوذة الطيار المتقدمة مع الرؤية والعرض ، ونظام التدابير المضادة Spectra و OSF – مراقبة بصرية سلبية ضد التشويش ونظام التصوير مع rangefinder الليزر.

كما ستحصل Aeronavale على طائرة اعتراضية من طراز Rafale M ذات مقعد واحد وطائرة هجوم / هجوم لتشغيلها من حاملة الطائرات Charles de Gaulle.

هذا مشابه للنظيرات الأرضية ولكنه يتميز بتعزيز رئيسي لمعدات الهبوط ، بالإضافة إلى دعامة قفزة تسمح بالتناوب التلقائي غير الملتوي.

ويشتمل Aeronavale’s على 86 طائرة ، ولكن من المحتمل أن تقتصر المشتريات على 60 طائرة في البداية.

وتعتزم Armee de l’Air الحصول على 82 مقعدًا من مقاعد رافال و 130 مقعدًا من مقاعد رافال. سيتم تحديد هذه الصور على أنها Rafale F وسيتم تسليمها وفقًا لعدة معايير: F1 مُحسّن لدور البث المباشر ، لكنه يفتقر إلى القدرة ASMP و OSF و Spectra ؛ F2 مع قدرة محسنة من الهواء إلى السطح (بما في ذلك موزع SCALP SOM) ورافيل F3 النهائي مع رادار محسّن. سيصبح المحرك M88-3 توربوفان 20 – 907 رطل (93.00-كيلو نيوتن) قياسيًا لاحقًا في البرنامج.

و تم تصدير رافال إلى مصر وقطر.

الفئات

Варијанте В, С и М.jpg
رافال A
مساعد تقني طارت لأول مرة عام 1986.
رافال D
فئة لسلاح الجو الفرنسي أول التسعينيات.
رافال B
نسخة ذات مقعدين لسلاح الجو الفرنسي.
رافال C
نسخة ذات مقعد واحد لسلاح الجو الفرنسي.

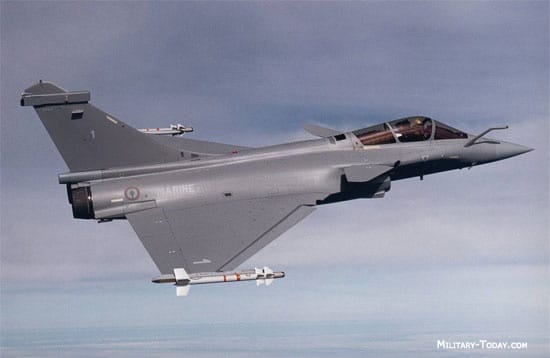

رافال M
نسخة لسلاح البحرية الفرنسية قادرة على الاقلاع من على متن حاملات الطائرات.


المواصفات العامة

النظام الكهرو- بصري (OSF) يُرى في مقدمة الطائرة أسفل قمرة القيادة وبجانب ذراع التزود بالوقود
الطاقم: 1–2.
الطول: 15.27 متر.
المسافة بين الجناحين: 10.80 متر.
الارتفاع : 5.34 متر.
مساحة الأجنحة: 45.7 متر².

الوزن فارغة:

9,500 كجم للفئة (C)
9,770 كجم للفئة (D)
10,196 كجم للفئة (M).
وزن الإقلاع الأقصى:
24,500 كجم للفئة (C/D)
22,200 للفئة (M).

المحرك: محركان من نوع سنيكما ام 88-2 (Snecma M88-2).
الدفع الجاف: 50.04 كيلو نيوتن لكل محرك.
االدفع بغرفة الاحتراق المساعدة:75.62 كيلو نيوتن لكل محرك.

الأداء

Dassault Rafale B.jpg
السرعة القصوى: 2 ماخ.
المدى: 3,700+ كيلومتر.
أقصى ارتفاع: 16,800 متر.
معدل الصعود: 350+ متر/ثانية.
الحمل على الأجنحة: 326 كيلوجرام/متر².
النسبة دفع-وزن: 1.13.

التسليح

تسليح الرافال

مدافع: 1× 30 ملم من نوع GIAT 30/719B مع 125 طلقة
نقاط التعليق:
النموذج الجوي: 14
النموذج البحري: 13
أقصى وزن للتعليق الخارجي: 9.500 كجم.

الصواريخ:

جو-جو:
ميتيور
ماجيك-2
ميكا
إيه آي إم-9 سايدويندر
جو-أرض:
إكزوست
إيه إيه إس إم AASM
صاروخ أباتشي
ستورم شادو (SCALP EG)
جي بي يو-12 (GBU-12 Paveway II)

إليكترونيات الطائرة

Rafale Red Flag 08-401.jpg
رادار نوع RBE2 قادر على تعقب 40 طائرة في وقت واحد والاشتباك مع 8 طائرات دفعة واحدة ويمكنه اكتشاف الطائرات التي تحلق تحت الطائرة.
أنظمة حرب إليكترونية نوع Spectra Thales.
نظام كهروبصري من النوع SAGEM / OSF، للبحث الحراري وتتبع الأهداف.
