منظومة Otomatic للدفاع الجوي



76 ملم ذاتية الحركة

مدفع مضاد للطائرات





منظومة دفاع جوى ايطالية الصنع
من تطوير شركة OTO-Melara

أول بروتو تايب لها كان في 1987

للأسف بالرغم أنها مميزة جدا لم يطلبها الجيش الإيطالي أو أي زبون أجنبي

بالرغم أنها أفضل من أي منظومة شرقية حديثة (رأي )


تعطي انطباع انها قديمة نسبيا بسبب حجم العيار المستعمل



منظومة Otomatic عبارة عن شاسية الدبابةOF-40

لكن مع محرك مختلف محرك الديزل MTU MB 837 Ka-500

750 حصان


((تزعم بعض المصادر أن SPAAG اختبر محركات الديزل1001حصان))



images












للمزيد من المعلومات عن الدبابة OF-40
http://defense-arab.com/vb/threads/8761/



مركب علية برج متحرك به المدفع البحرى الشهير Otobreda عيار 76 mm_أوتوماتيكي








تتميز المنظومة بالتالي :
مدى جيد
قدرة تدميرية عالية لقوة عيار القذائف الغير عادي
يستطيع المدفع اطلاق 85-120 قذيفة
يمكنه اطلاق ستة رشقات نارية قصيرة متتالية باسلوب burst






((الجدير بالذكر أن SPAAGs الحديثة عادة ما تكون مزودة 20-40 ملم))



قد تم اختيار هذا السلاح بسبب مداه الطويل بالمقارنة بنظرائه
تحمل المنظومة 70 قذيفة
يمكنها مهاجمة المروحيات من مدى 6 كم
المقاتلات من مدى 4 كم
الاهداف الارضية الخفيفة والدبابات من الاجيال القديمة من مدى 2 كم
يمكن للمنظومة العمل كنظام دفاع ساحلى




Otomaticلديه القدرة على العمل في جميع
الأحوال الجوية




المنظومة مدمج بها رادار بحث ورادار ادارة نيران ونظام للتبع السلبى البصرى
يصل مدى الرادار VPG-A06 الى اكثر من 15 كم
يمكنه تتبع 8-24 هدف جوى
بدن المنظومة محمى جيدا ضدد الاسلحة النارية الخفيفة وشظايا القنابل
نظام حماية NBC
نظام اطفاء حرائق الكترونى.


















http://www.military-today.com/artillery/otomatic.htm



تحياتي لكم ..

إيطاليا في عهد موسوليني كانت تفتخر بالسفن الحربية أما المجنزات فكانت خردة كما ةقع في ليبيا ولو لا تدخل دبابات التايغر الألمانية في عهد رومل ما كانت إيطاليا تستمر في الحرب ؛إيطاليا إختصاصها في السيارات الرياضية والزينة النسائية والاحدية وليس في المنظومات الصاروخية.

لو كانت المنظومة ثنائية السبطانة لكانت قوتها النارية ممتازة بالنظر للعيار وكفائة الرادار،
على أن هناك توجه من بعض الشركات الأوروبية لهذه المنظومات وحيدة السبطانة،
إلا أن فاعليتها لاتظهر الا بجانب منظومة متكاملة للدفاع الجوي

هناك منظومة ألمانية للدفاع الجوي حققت نجاح ووجدت له زبائن أجانب

((Flakpanzer Gepard))





موجودة لدى الأردن

بعدد 60
ب21 مليون دولار

يابلاش


تنفع لاصطياد الحوثيين من قمم الجبال وحرقهم اثناء اختبائهم بين الاحراش
وقتال المدن ايضا نافعه جدا

2K22 Tunguska

الشبيه الروسي الغني عن التعريف




أكثر منظومة دفاع جوي قصيرة مفضلة بالنسبة لي



جاء كتطوير لمضلتي الثانية :

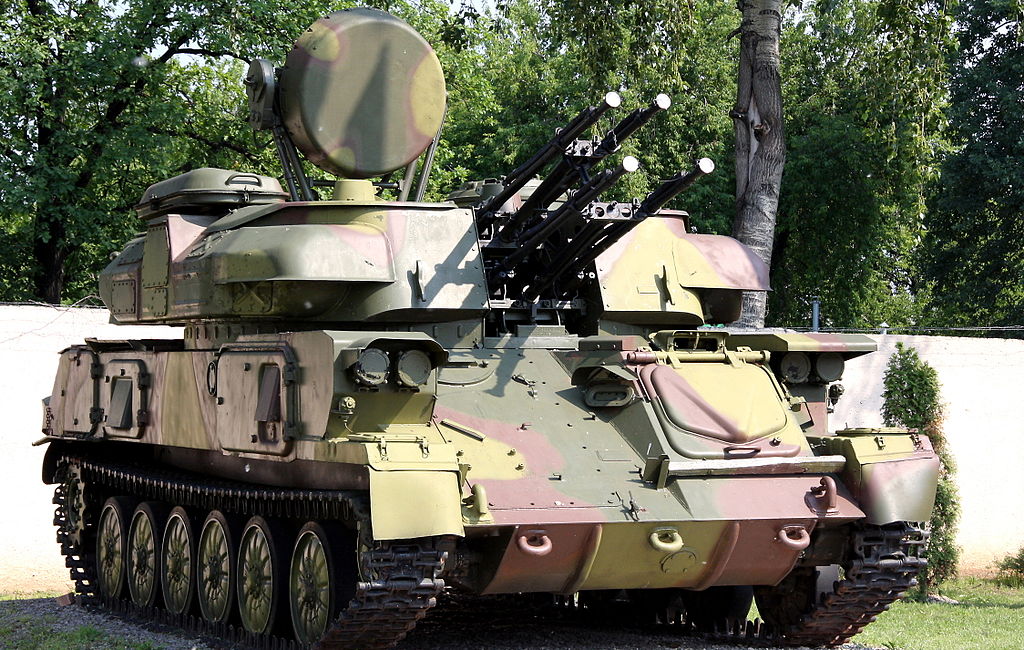

ZSU-23-4
يخدم في مصر والعراق والجزائر ولبنان .
اسمه على يحمل اسم نهر الشيليكا في روسيا


وهو أيضا جاء كتطوير للمنظومة القديمة :
ZSU-57-2
استعملت في حرب فيتنام وحرب أكتوبر







PZA Loara

منظومة دفاع جوي بولندية قصيرة المدى ذاتية الحركة .




مبنية على شاسيه تي 72 للنسخة التجريبية الأولى
ومبنية على شاسيه PT-91 Twardy للنسخة الإنتاجية




إنتاجه في نهاية 1990

وزنها 45 طن
الطاقم 3

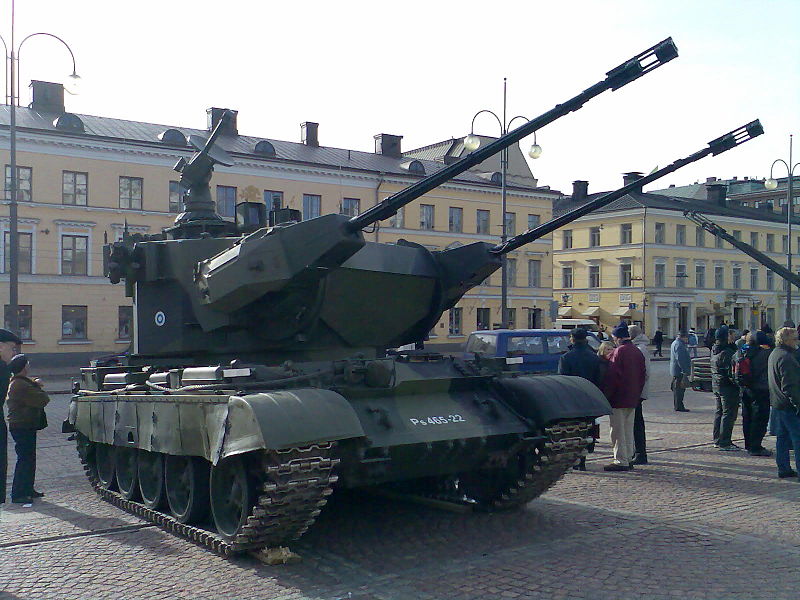

منظومة Marksman للدفاع الجوي قصير المدى .


صنع في بريطانيا


صنعته شركة :

Marconi Electronic Systems

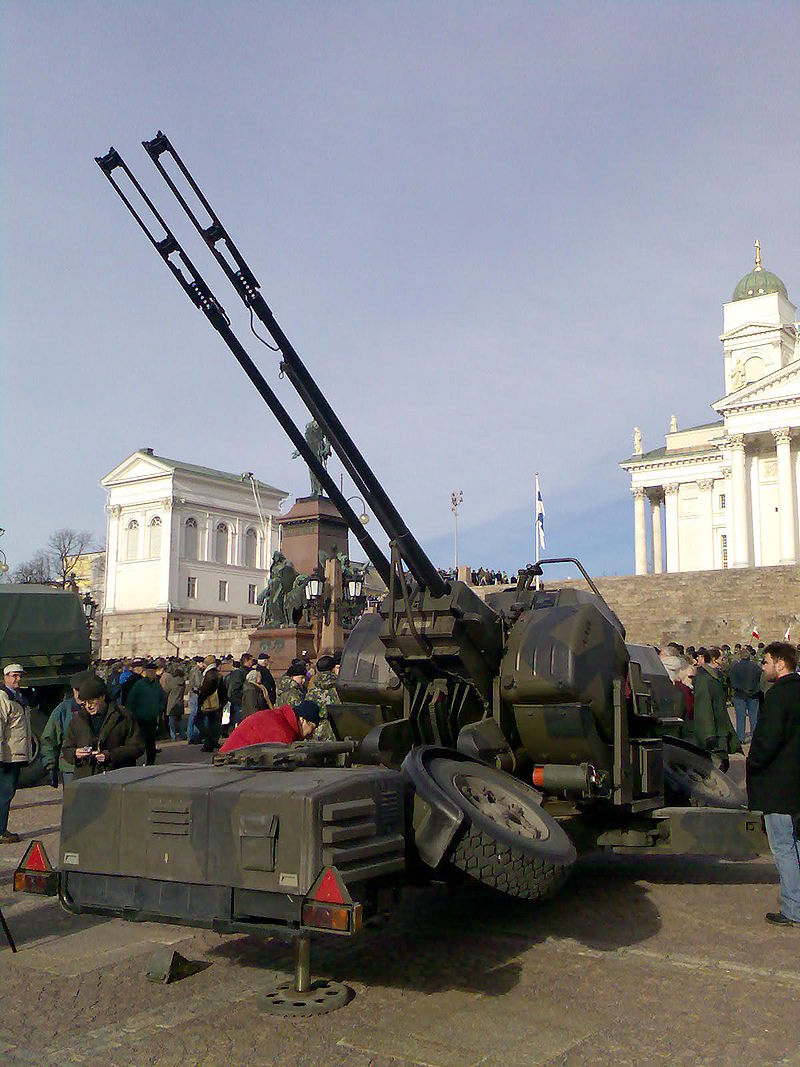

متضمن 2 مدفع سويسري Oerlikon GDF عيار 35 mm




شبيه بالمنظومة الألمانية GEPARD




مبنية على أساس تي 54



تم بناء 7 فقط

الوزن 41 طن

الطاقم 3

دروعه تحتمل حتى 14 mm



المنظومة الأمريكية M163 VADS للدفاع الجوي



تستعمل المدفع M168 أحد أشكال المدفع M61 Vulcan

عيار 20ملم

مبنية على أساس المدرعة إم 113

تطلق 3000 طلقة بالدقيقة !!

قريبة الشبه من منظومة ZSU-23-4 السوفيتية






الدول المستعملة لها مصر والأردن

استعملت النسخ الأقدم منها قي حرب فيتنام والخليج ولبنان

12 طن فقط

الطاقم 4










انت جيت تعمل موضوع عن منظومه قلبت موسوعه
انا بقول تغير اسم الموضوع لمنظومات الدفاع الجوى القصيره المدى احسن :D

منظومة رائعة يمكن استخدامها في مهام مختلفة ٫٫٫ لدي ملاحظة قد أغفلها أغلب الأعضاء في مقارنتهم لهذه المنظومة الإيطالية مع باقي المنظومات قصيرة المدى المعروفة و هي أنّ هذه المنظومة الإيطالية يمكنها إطلاق القذائف عيار 76 ملم الموجّهة المعروفة اختصارا باسم DART ٫ من صناعة شركة أوتوميلارا نفسها ٫٫٫ حتّى لو كانت الكثافة النّارية لهذه المنظومة أقل من باقي المنظومات لكنّ نسبة إصابتها أعلى بكثير بفضل هذه الذّخائر الموجّهة كما تتميّز عن باقي المنظومات بمداها الكبير ٫٫٫ هذه المنظومة يمكن تصنيفها في خانة C-RAM
قذائف DART الموجّهة :



التعديل الأخير:
منظومة رائعة يمكن استخدامها في مهام مختلفة ٫٫٫ لدي ملاحظة قد أغفلها أغلب الأعضاء في مقارنتهم لهذه المنظومة الإيطالية مع باقي المنظومات قصيرة المدى المعروفة و هي أنّ هذه المنظومة الإيطالية يمكنها إطلاق القذائف عيار 76 ملم الموجّهة المعروفة اختصارا باسم DART ٫ من صناعة شركة أوتوميلارا نفسها ٫٫٫ حتّى لو كانت الكثافة النّارية لهذه المنظومة أقل من باقي المنظومات لكنّ نسبة إصابتها أعلى بكثير بفضل هذه الذّخائر الموجّهة كما تتميّز عن باقي المنظومات بمداها الكبير ٫٫٫ هذه المنظومة يمكن تصنيفها في خانة C-RAM
قذائف DART الموجّهة :



عارف موضوع القذائف الموجهة بس شئ اخر ايضا ماهى حركية المنظومة لمواجهة القذائف السريعة زى الكروز

عارف موضوع القذائف الموجهة بس شئ اخر ايضا ماهى حركية المنظومة لمواجهة القذائف السريعة زى الكروز

ماذا تقصد بالحركيّة ؟؟؟ هل تقصد حركيّة العربة نفسها أم دوران البرج و المدفع ؟؟؟
