مقدمه
لاشك إن الغواصه AMUR 1650 والغواصه TYPE 214
من أفضل الغواصات المعروضه فى السوق العالمى إن لم يكونا الأفضل
على الإطلاق
وهناك موضوع عنهما منتشر فى المنتديات الهنديه فأحببت أن أقدمه بالعربيه
مع بعض الإضافات

تعريف بالغواصه AMUR 1650 SUB
هى النسخه التصديريه للغواصه الروسيه الحديثه Project 677 Lada-class
الغواصه Project 677 Lada-class

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل

نموذج للغواصه AMUR 1650

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل

AMUR 1650 غواصه من الجيل الرابع سميت بهذا الإسم نسبة لنهر أمور الروسى وهى النسخه التصديريه لأحدث غواصه
تقليديه روسيه Project 677 Lada-class التى تعد نسخه محسنه جدآ من الغواصه الشهيره

Kilo class وأفضل منها بكثير وأقل ضجيجآ بعدة مراحل ومزوده بأنظمه قتاليه حديثه بالإضافه إلى نظام دفع مستقل عن الهواء

Air-independent propulsion AIP
وزودت بأحدث الأنظمه الإليكترونيه من سونار ورادرات وأنظمه أخرى بأحدث ما وصلت إليه التكنولوجيا الروسيه فى هذا المجال
وتستطيع العمل فى كافة البحار والمياه العميقه والضحله لكنها لا تستطيع العمل فى المحيط المتجمد
تستطيع تدمير الغواصات والسفن المعاديه وحماية القواعد والقيام بمهام الإستطلاع


الغواصه Type 214

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل

غواصه ألمانيه من الجيل الرابع مزوده بنظام Air-independent propulsion (AIP)
من شركة سيمنز وتعد النسخه التصديريه من الغواصه
Type 212 class

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل

ولكنها أقل منها فى المواصفات إذ إن Type 212 class تحتوى على تكنولوجيا سريه خاصه بألمانيا
تم تصديرها إلى البرتغال و اليونان وكوريا الجنوبيه بالإضافه لتصنيعها فى أحواض الدولتان المذكورتين
وهناك دول أخرى فى طريقها للحصول عليها كتركيا وباكستان
برغم إنها نسخه تصديريه أقل من نسخة البحريه الألمانيه إلا إنها أكثر الغواصات تطورآ
من الناحيه التكنولوجيه للسونار والرادار و وحدات الإستطلاع
وتستطيع القيام بمهامه فى المياه العميقه والساحليه
وتستطيع مكافحة سفن السطح والغواصات الأخرى والقيام بمهام
إستطلاع ومراقبه وحمل قوات خاصه

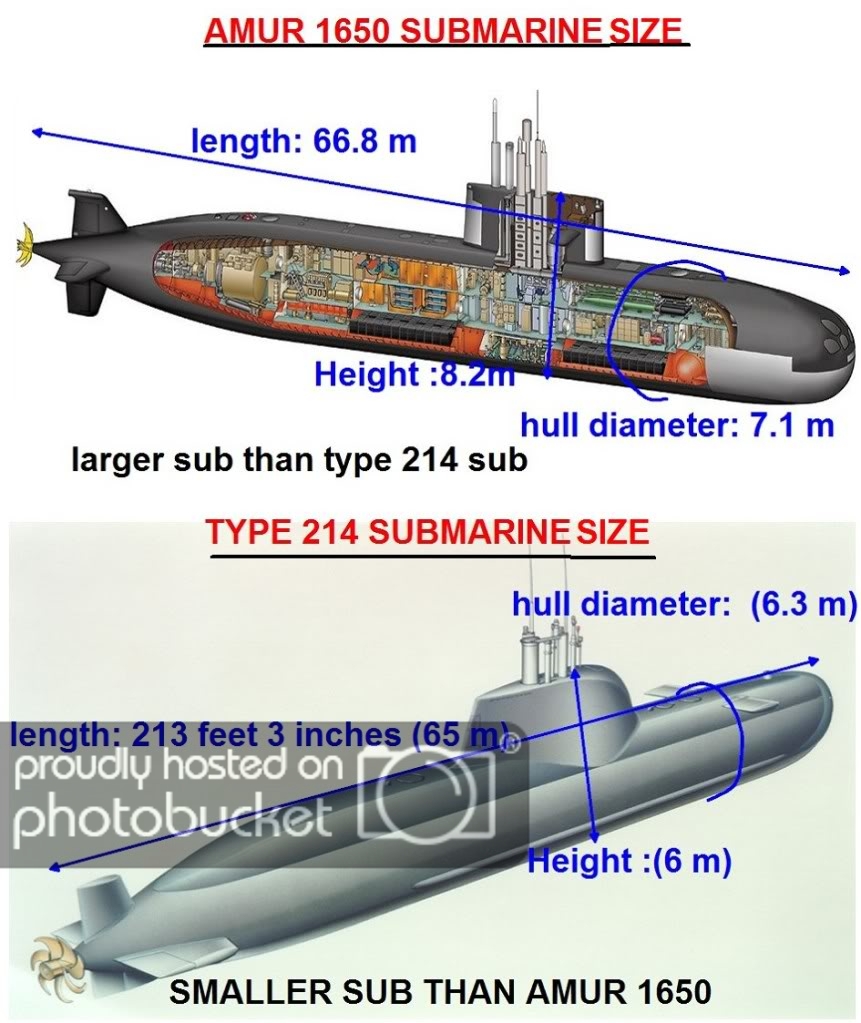

TYPE 214 SUB مقابل AMUR 1650 SUB

المواصفات

AMUR 1650 SUBMARINE
[FONT=helvetica, arial, Tahoma, Calibri, Verdana, Geneva, sans-serif]

• surface displacement: 1765 m³ /1,675 tons​

[FONT=helvetica, arial, Tahoma, Calibri, Verdana, Geneva, sans-serif]

• Submerged displacement:2500-2600 m³/2,800 tons​

[/FONT]
[FONT=helvetica, arial, Tahoma, Calibri, Verdana, Geneva, sans-serif]

• length: 66.8 m​

[/FONT]
[FONT=helvetica, arial, Tahoma, Calibri, Verdana, Geneva, sans-serif]

• pressure hull diameter: 7.1 m​

[/FONT]
[FONT=helvetica, arial, Tahoma, Calibri, Verdana, Geneva, sans-serif]

• Height :8.2m​

[/FONT][/FONT]


الإزاحه عائمه 1675 طن
غاطسه 2800 طن
الطول 66.8 متر
العرض 7.1 متر
الإرتفاع 8.2 متر


TYPE 214 SUBMARINE
[FONT=helvetica, arial, Tahoma, Calibri, Verdana, Geneva, sans-serif]

• surface displacement:1,690 t (surface)​

[FONT=helvetica, arial, Tahoma, Calibri, Verdana, Geneva, sans-serif]

• Submerged displacement:1,860 t (Submerged)​

[/FONT]
[FONT=helvetica, arial, Tahoma, Calibri, Verdana, Geneva, sans-serif]

• length: 213 feet 3 inches (65 m)​

[/FONT]
[FONT=helvetica, arial, Tahoma, Calibri, Verdana, Geneva, sans-serif]

• pressure hull diameter: 20 feet 8 inches (6.3 m)​

[/FONT]
[FONT=helvetica, arial, Tahoma, Calibri, Verdana, Geneva, sans-serif]

• Height :19 feet 8 inches (6 m)​

[/FONT][/FONT]


الإزاحه عائمه 1690 طن
غاطسه 1860 طن
الطول 65 متر
العرض 6.3 متر
الإرتفاع 6 متر

AMUR 1650 هى الأكبر حجمآ


الأداء

AMUR 1650 SUBMARINE
[FONT=helvetica, arial, Tahoma, Calibri, Verdana, Geneva, sans-serif]

• Speed:19 kts (submerged)​

[/FONT]
[FONT=helvetica, arial, Tahoma, Calibri, Verdana, Geneva, sans-serif]

• Diving depth:300m-(maximum)​

[/FONT]
[FONT=helvetica, arial, Tahoma, Calibri, Verdana, Geneva, sans-serif]

• Range: (AIP) 300 -500 nm​

[/FONT]
[FONT=helvetica, arial, Tahoma, Calibri, Verdana, Geneva, sans-serif]

snorkel),4000 -6000nm​

[/FONT]
السرعه 19 عقده غاطسه
عمق الغوص 300 متر أقصى عمق
المدى [FONT=helvetica, arial, Tahoma, Calibri, Verdana, Geneva, sans-serif]

AIP 300 -500 nm​

[/FONT]
[FONT=helvetica, arial, Tahoma, Calibri, Verdana, Geneva, sans-serif]

snorkel),4000 -6000nm​

[/FONT]

TYPE 214 SUBMARINE

[FONT=helvetica, arial, Tahoma, Calibri, Verdana, Geneva, sans-serif]

• Speed:20 kt submerged / fuel cells: 2-6 kt estimated​

[/FONT]
[FONT=helvetica, arial, Tahoma, Calibri, Verdana, Geneva, sans-serif]

• Diving depth: more than 250 m officially, 400 m estimated​

[/FONT]
[FONT=helvetica, arial, Tahoma, Calibri, Verdana, Geneva, sans-serif]

• Range: 420 nmi @ 8 kt (780 km @ 15 km/h) submerged​

[/FONT]
[FONT=helvetica, arial, Tahoma, Calibri, Verdana, Geneva, sans-serif]

: 1,248 nmi @ 4 kt (2,310 km @ 7 km/h) fuel cells​

[/FONT]

السرعه 20 عقده غاطسه
عمق الغوص 250 إلى 400 متر أقصى عمق
المدى
[FONT=helvetica, arial, Tahoma, Calibri, Verdana, Geneva, sans-serif]

• Range: 420 nmi @ 8 kt (780 km @ 15 km/h) submerged​

[/FONT]
[FONT=helvetica, arial, Tahoma, Calibri, Verdana, Geneva, sans-serif]

: 1,248 nmi @ 4 kt (2,310 km @ 7 km/h) fuel cells​

[/FONT]
[FONT=helvetica, arial, Tahoma, Calibri, Verdana, Geneva, sans-serif]

​

[FONT=helvetica, arial, Tahoma, Calibri, Verdana, Geneva, sans-serif]

TYPE 214 هى الأفضل فى الأداء​

[/FONT][/FONT]
[FONT=helvetica, arial, Tahoma, Calibri, Verdana, Geneva, sans-serif]

​

[/FONT]​



[jomana]

رد: Type 214 sub مقابل amur 1650 sub

[FONT=helvetica, arial, Tahoma, Calibri, Verdana, Geneva, sans-serif]

​

[/FONT][FONT=helvetica, arial, Tahoma, Calibri, Verdana, Geneva, sans-serif]

البدن​

[/FONT]

AMUR 1650 SUBMARINE
بدن قوى من الصلب العالى الجوده

مطلى بنوع جديد من الطلاء و مغطا بمطاط متعدد الطبقات لتقليل الضجيج

وإمتصاص إشارة السونار

ويمكن التحكم بأنظمة الأسلحه من غرفة التحكم وأماكن متعدده بالغواصه

[FONT=helvetica, arial, Tahoma, Calibri, Verdana, Geneva, sans-serif]

​

[FONT=helvetica, arial, Tahoma, Calibri, Verdana, Geneva, sans-serif]

​

[/FONT][FONT=helvetica, arial, Tahoma, Calibri, Verdana, Geneva, sans-serif]

​

[/FONT]TYPE 214 SUBMARINE[/FONT]
بدن مصنوع من الصلب فائق الجوده [FONT=helvetica, arial, Tahoma, Calibri, Verdana, Geneva, sans-serif]

HY-80/HY-100 وذو ديناميكيه عاليه وذو درجه​

[/FONT]
[FONT=helvetica, arial, Tahoma, Calibri, Verdana, Geneva, sans-serif]

عاليه من الشبحيه​

[/FONT]
[FONT=helvetica, arial, Tahoma, Calibri, Verdana, Geneva, sans-serif]

و مروحه منخفضة الضوضاء لتقليل البصمه الصوتيه للغواصه​

[/FONT]


AMUR 1650 ذات هيكل أقوى و TYPE 214 ذات هيكل أكثر شبحيه







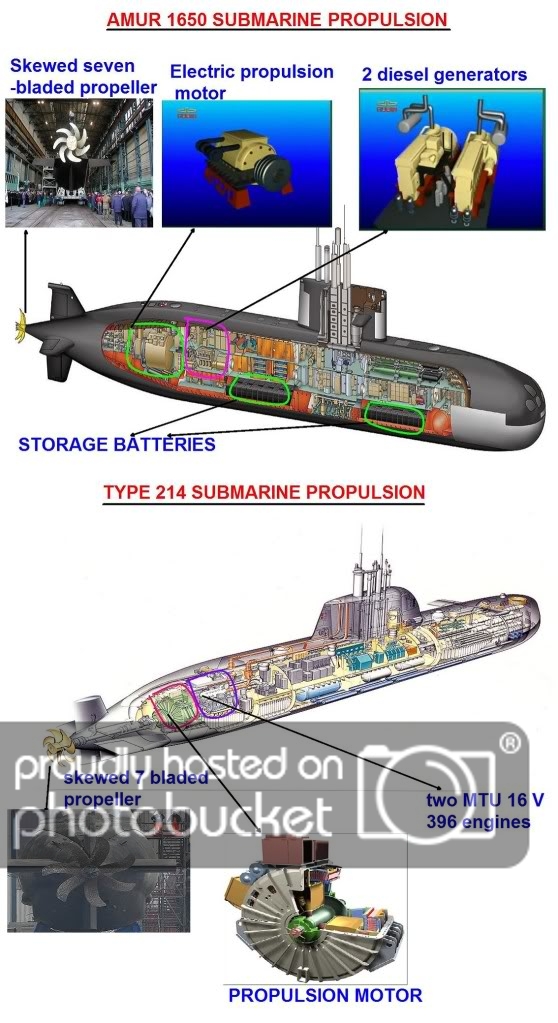

المحركات

[FONT=helvetica, arial, Tahoma, Calibri, Verdana, Geneva, sans-serif]

​

[FONT=helvetica, arial, Tahoma, Calibri, Verdana, Geneva, sans-serif]AMUR 1650[/FONT]​

[/FONT]

[FONT=helvetica, arial, Tahoma, Calibri, Verdana, Geneva, sans-serif]نظام الدفع عباره عن إثنان مولد ديزل ومحرك كهربائى ونظامان دفع مستقل عن الهواء​

​

(AIP)[/FONT]
و single shaft driving متصل بمروحه ذات سبعة شفرات

[FONT=helvetica, arial, Tahoma, Calibri, Verdana, Geneva, sans-serif]TYPE 214​

​

[/FONT]

[FONT=helvetica, arial, Tahoma, Calibri, Verdana, Geneva, sans-serif]نظام الدفع عباره عن​

​

[/FONT]

[FONT=helvetica, arial, Tahoma, Calibri, Verdana, Geneva, sans-serif]​

​

[FONT=helvetica, arial, Tahoma, Calibri, Verdana, Geneva, sans-serif]

​

[/FONT]two MTU 16 V 396 engines (2,000 kW) serving a 600-900 V propulsion battery with a fully integrated auxiliary AIP system based on two PEM (polymer electrolyte membrane ) 120 kW fuel cell modules[/FONT]
[FONT=helvetica, arial, Tahoma, Calibri, Verdana, Geneva, sans-serif]

​

[FONT=helvetica, arial, Tahoma, Calibri, Verdana, Geneva, sans-serif]

The propulsion motor is a​

[/FONT]Siemens Permasyn (type FR6439-3900 KW) low-speed permanently excited electric motor driving a Low-noise, skewback 7- blade propeller[/FONT]

TYPE 214 هى الأفضل فى نظام الدفع

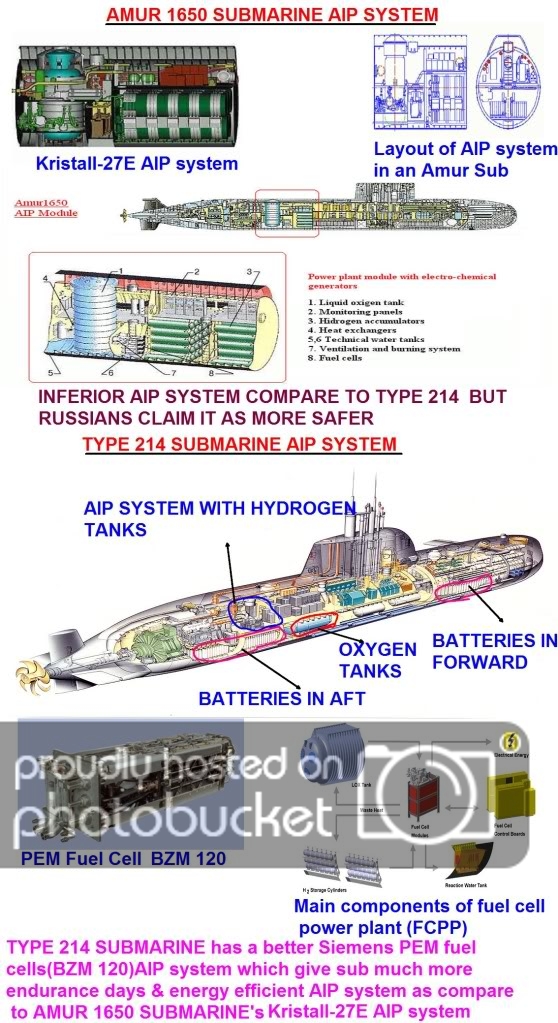

AIP SYSTEM (POWER SUPPLY)

[FONT=helvetica, arial, Tahoma, Calibri, Verdana, Geneva, sans-serif]AMUR 1650​

​

[/FONT]

[FONT=helvetica, arial, Tahoma, Calibri, Verdana, Geneva, sans-serif]• The provision is made for the boat to be fitted with an air-independent propulsion plant with electrochemical generators to considerably increase submerged endurance and cruising range. The plant with stock of reagents is located in a special compartment module, which can be incorporated into the submarine during construction or repair / refit.

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل

•. According to estimates, Kristall-27E AIP system will increase the Amur Class submarines' submerged endurance by 15 to 45 days (the longer endurance is ensured by a short-term operation of the diesel engine in the snorkeling mode).

•The Kristall-27E AIP plant, featuring the intermetallid storage of hydrogen, cryogenic storage of oxygen and low-temperature electrochemical generator with alkali matrix electrolyte, fully meets all requirements including those of fire/detonation safety, and can beat the AIP system of Project 212 submarines, surpassing it in terms of fuel efficiency and shore-based support facilities due to the availability of dedicated autonomous shore-based refueling complex.

•The shore-based refueling complex does not integrally belong to the AIP system. However, it can be supplied optionally: this feature contributes to the competitiveness of the Russian project. Customer will receive in a single package the autonomous refueling complex which will provide hydrogen and oxygen for the submarine's AIP system in peace and war time

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل

•TsKB Rubin is testing an AIP generator for submarines, RIAN reported in Sep 13 according to Rubin's Gen Director Andrey Dyachkov. He criticized the German hydrogen elements for flammability of their storage. The currently developed Russian AIP is built on the same electro-chemical generation principle, as hydrogen elements, but uses different less flammable reagents. The chemical ingredients used in the new AIP are not disclosed however. Like foreign analogs the last Russian AIP is built in plug-in module. Dyachkov also said Rubin is working in parallel to improve the lithium-ion batteries for subs. Currently the installation of lithium-ion batteries allows to make underwater time longer on 40%, while it's only 35-40% of the theoretically limits of this technology.

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل

TYPE 214 SUBMARINE
• Performance of the AIP system has been increased withtwo Siemens PEM fuel cells which produce 120kW per module

• In Type 214 submarines the two BZM 120 fuel cell modules are connected to the ship’s power system via a DC/DC converter
allowing adaptation of the fuel cell power plant to different battery voltage levels .This becomes
important in retrofit projects in which an integrated fuel cell system, consisting of the fuel cells, oxygen and hydrogen
storage tanks, control system, process equipment and product water tanks,is integrated into an already existing submarine during a major overhaul.

• These service proven components completely satisfy military specification requirements with respect to magnetic signature,
low electrical stray field characteristics, system safety standards, acoustic properties, and shock/vibration criteria.

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل

• Endurance: 3 weeks without snorkeling, 12 weeks overall
Using the AIP system on submerged patrol and intercept missions enables the boat to remain submerged for up to 13 days at a speed of 4 kt. Submerged sprint speeds of between 16 and 20+ kt are possible for periods of a few hours several times during a 50 day mission. At a speed of 6 kt the mission range is almost 12,000 n miles. Endurance will be 84 days.The fuel cell works at an operating temperature of 70 to 80؛C, which makes the submarine difficult to detect using external heat sensors.​

​

[/FONT]
بإختصار

النظم الألمانيه هى الأفضل والأكثر كفأه و ذات مدى أطول

وبالنسبه للنظم الروسيه

أهم مميزاته إنها تكون فى مقصوره خاصه بها ويمكن إضافتها للغواصه

أثناء عمل الصيانه لها ويقول الروس إن نظامهم الجديد أكثر أمنآ من النظم الألمانيه

القابله للإشتعال ويعملون على نظام جديد يكفأ النظم الألمانيه و أكثر أمنآ وصمودآ

ويطورن بطاريات ليثيوم جديده


​



[jomana]

رد: Type 214 sub مقابل amur 1650 sub

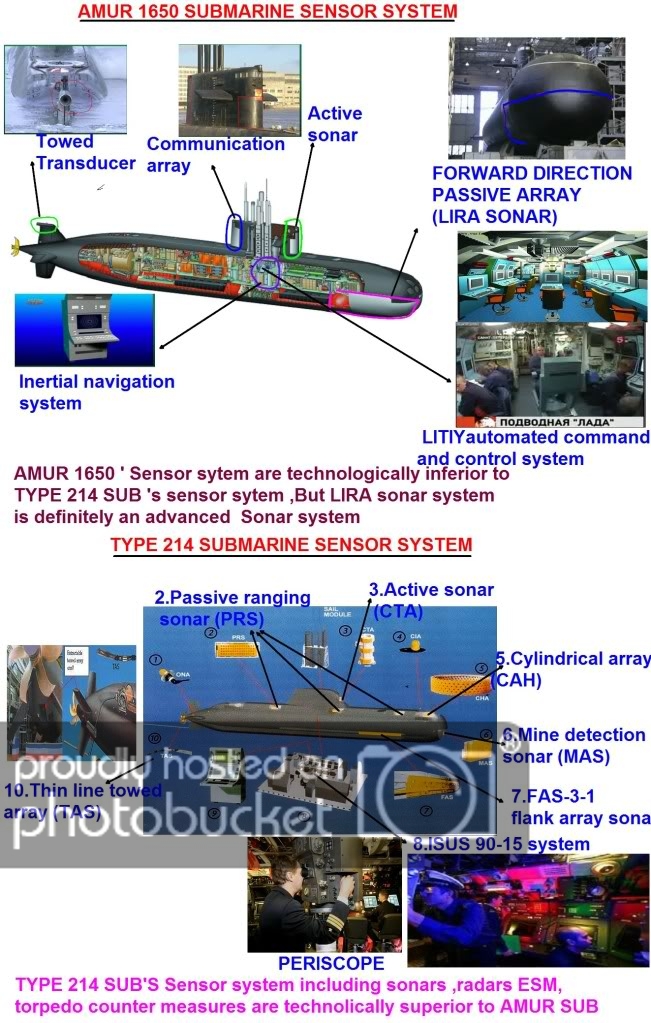

نظم الإستشعار

AMUR 1650

السونار
سونار سلبى فى مقدمة الغواصه ذو محولات حساسه ومعدات إليكترونيه حديثه ويستطيع سماع أقل
ضوضاء للسفن والغواصات الأخرى من مسافه بعيده
وأنظمة سونار نشط مثبته على برج الغواصه
ونظام إستشعار أخر مركب على البرج
وهذه الأنظمه أحدث من الجيل السابق بمراحل

الإلكترونيات
نظم رادار سلبى وإيجابى أعلى برج الغواصه غير قابله للإختراق يحدد الاهداف ويصنف الأكثر خطوره
نظم تعريف العدور والصديق iff
بيرسكوب ذو قناتين أحدهما بصريه والأخرى تليفزيونيه ويوجد به نظام رؤيه بالأشعه تحت الحمراء
لرؤية الأهداف ونظام ليزر لتحدد مسافة بعد الأهداف عن الغواصه
محطة إتصالات تستطيع الإتصال بأمان سواء كانت الغواصه عائمه أو غاطسه بسفن السطح والغواصات الأخرى والطائرات والقواعد على الشاطىء
لوحة تحكم تعمل بكفأه ويوجد بها تحكم ألى وبإستطاعة الطاقم التحكم بنظم الأسلحه من غرفة القائد أو من غرفة التحكم الرئيسيه
ونظم إستشعار عالية السرعه ونظم تبادل معلومات ومعالجه وتحليل لسهولة تقديم المعلومات متكامله
نظام ملاحه بالقصور الذاتى يضمن سلامة حركة الغواصه وتحديد معالمها ويساعد فى إطلاق الصواريخ بدقه عاليه
نظام [FONT=helvetica, arial, Tahoma, Calibri, Verdana, Geneva, sans-serif]

(ESM) للحرب الإلكترونيه​

[/FONT]
[FONT=helvetica, arial, Tahoma, Calibri, Verdana, Geneva, sans-serif]

الغواصه تستطيع إرسال وإستلام المعلومات والأوامر وهى على عمق 100 متر​

[/FONT]
[FONT=helvetica, arial, Tahoma, Calibri, Verdana, Geneva, sans-serif]

​

[FONT=helvetica, arial, Tahoma, Calibri, Verdana, Geneva, sans-serif]

​

[/FONT][FONT=helvetica, arial, Tahoma, Calibri, Verdana, Geneva, sans-serif]

​

[/FONT][FONT=helvetica, arial, Tahoma, Calibri, Verdana, Geneva, sans-serif]

​

[/FONT]

[FONT=helvetica, arial, Tahoma, Calibri, Verdana, Geneva, sans-serif]TYPE 214[/FONT]​

[/FONT]

[FONT=helvetica, arial, Tahoma, Calibri, Verdana, Geneva, sans-serif]
​

​

[FONT=helvetica, arial, Tahoma, Calibri, Verdana, Geneva, sans-serif]السونار[/FONT]​

[/FONT]

[FONT=helvetica, arial, Tahoma, Calibri, Verdana, Geneva, sans-serif]مجمع سونار​

​

CSU 90 (DBQS-40FTC) يشمل الأنظمه التاليه[/FONT]
cylindrical array CAH للكشف عن التردد المتوسط السلبى
FAS-3-1 flank array sonar للكشف عن التردادت المنخفضه
[FONT=helvetica, arial, Tahoma, Calibri, Verdana, Geneva, sans-serif]

thin line towed array TAS سونار مجرور للكشف عن التردادت المنخفضه فى بيئه متوسطة الضوضاء​

[/FONT]
[FONT=helvetica, arial, Tahoma, Calibri, Verdana, Geneva, sans-serif]

sonar PRS-3-15 سونار سلبى لحساب بيانات الأهداف المستهدفه​

[/FONT]
[FONT=helvetica, arial, Tahoma, Calibri, Verdana, Geneva, sans-serif]

active sonar (CTA سونار نشط لتحديد الأهداف ومدى بعدها​

[/FONT]
[FONT=helvetica, arial, Tahoma, Calibri, Verdana, Geneva, sans-serif]

Intercept array sonar سونار خاص للكشف عن سفن السطح​

[/FONT]
[FONT=helvetica, arial, Tahoma, Calibri, Verdana, Geneva, sans-serif]

active high-frequency mine detection للكشف عن الألغام​

[/FONT]
[FONT=helvetica, arial, Tahoma, Calibri, Verdana, Geneva, sans-serif]

​

[FONT=helvetica, arial, Tahoma, Calibri, Verdana, Geneva, sans-serif]

إليكترونيات​

[/FONT][/FONT]
[FONT=helvetica, arial, Tahoma, Calibri, Verdana, Geneva, sans-serif]

نظام قياده وتحكم بالأسلحه والإستشعار​

[FONT=helvetica, arial, Tahoma, Calibri, Verdana, Geneva, sans-serif]

​

[/FONT]STN ATLAS Elektronik ISUS 90-15 system[/FONT]
تمت ترقيته للكشف عن التردادت المنخفضة النطاق




نظام رادار تكتيكى من طاليس SPHINX-D with 4Kw pulse and tactical LPI radar sensor

يعمل بتقنية LPI مما يعنى صعوبة إعتراضه أو التشويش عليه أو كشفه مع إستهلاك بسيط للطاقه والدقه العاليه




البيريسكوب
[FONT=helvetica, arial, Tahoma, Calibri, Verdana, Geneva, sans-serif]

electro-optic mast OMS-100 بيريسكوب هجومى مصمم من قبل شركة​

[FONT=helvetica, arial, Tahoma, Calibri, Verdana, Geneva, sans-serif]

Zeiss​

[/FONT][/FONT]
[FONT=helvetica, arial, Tahoma, Calibri, Verdana, Geneva, sans-serif]

و يوجد به رؤيه بصريه ةتليفويونيه ومثبت به كاميرا تعمل بالأشعه تحت الحمراء ونظام ليزر لتحديد مسافة الهدف​

[/FONT]
[FONT=helvetica, arial, Tahoma, Calibri, Verdana, Geneva, sans-serif]

بيريسكوب​

[FONT=helvetica, arial, Tahoma, Calibri, Verdana, Geneva, sans-serif]

​

[/FONT][FONT=helvetica, arial, Tahoma, Calibri, Verdana, Geneva, sans-serif]

Carl Zeiss SERO 14, with FLIR and optical rangefinder​

[/FONT][/FONT]
واخر [FONT=helvetica, arial, Tahoma, Calibri, Verdana, Geneva, sans-serif]

Carl Zeiss SERO 15, with laser rangefinder​

[/FONT]
[FONT=helvetica, arial, Tahoma, Calibri, Verdana, Geneva, sans-serif]

​

[FONT=helvetica, arial, Tahoma, Calibri, Verdana, Geneva, sans-serif]

Decoys:​

[/FONT]TAU 2000 torpedo countermeasures system[/FONT]
النظم المضاده للطوربيدات
نظام [FONT=helvetica, arial, Tahoma, Calibri, Verdana, Geneva, sans-serif]

TAU 2000 من شركة​

[FONT=helvetica, arial, Tahoma, Calibri, Verdana, Geneva, sans-serif]

STN ATLAS Elektronik and Allied Signal ELAC​

[/FONT][/FONT]
[FONT=helvetica, arial, Tahoma, Calibri, Verdana, Geneva, sans-serif]

يطلق اجسام صغيره تشبه الطوربيد وذات بواعث صوتيه و شراك خداعيه وأجهزة تشويش للتشويش على الطوربيدات​

[/FONT]
[FONT=helvetica, arial, Tahoma, Calibri, Verdana, Geneva, sans-serif]

المهاجمه وإبعادها عن الغواصه​

[/FONT]
[FONT=helvetica, arial, Tahoma, Calibri, Verdana, Geneva, sans-serif]

​

[FONT=helvetica, arial, Tahoma, Calibri, Verdana, Geneva, sans-serif]

ESM:​

[/FONT]TIMNEX II(Elbit)[/FONT]
TIMNEX submarine ESM/ELINT system نظام مضاد للحرب الإليكترونيه يعمل فى بيئه كهرومغناطيسيه
كثيفه للغايه وهو نظام متطور للغايه و فريد من نوعه يستطيع الكشف عن مجموعه من البواعث المتطوره و تحديدها
وتحليل المعلومات الخاصه بها و مواجهتها

بالنسبه لنظم الإستشعار
نجد هنا إن [FONT=helvetica, arial, Tahoma, Calibri, Verdana, Geneva, sans-serif]TYPE 214 تتفوق تفوق ساحق على AMUR 1650
[/FONT]
[FONT=helvetica, arial, Tahoma, Calibri, Verdana, Geneva, sans-serif]

[/FONT]
[FONT=helvetica, arial, Tahoma, Calibri, Verdana, Geneva, sans-serif]

[/FONT]
[FONT=helvetica, arial, Tahoma, Calibri, Verdana, Geneva, sans-serif]الطاقم
[/FONT]
[FONT=helvetica, arial, Tahoma, Calibri, Verdana, Geneva, sans-serif]

[/FONT]

AMUR 1650
الطاقم 35
تصميم الغواصه يأخذ فى الإعتبار المتطلبات البيئيه للطاقم من خلال إزالة التلوث وإزالة المواد النفطيه
والتخلص من النفايات
ويوجد كابينة طعام للطاقم وأماكن مريحه للمبيت ومخزن واجهزة تكييف



TYPE 214
الطاقم
27 بما فيهم 5 ظباط
تستطيع حمل مواد غذائيه ومياه عذبه تكفى لعمليه تصل فترتها إلى 84 يوم


TYPE 214 تحتاج طاقم أقل للتشغيل و الغواصتين يتساوان تقريبآ فى تقديم سبل الراحه للطاقم

​



[jomana]

رد: Type 214 sub مقابل amur 1650 sub



القوه النيرانيه

AMUR 1650
يمكن لهذه الغواصه إطلاق 6 صواريخ دفعه واحده على أهداف فى البحر والبر من أنابيب الطوربيد
و السونار والأنظمه الإليكترونيه الخاصه بها تستطيع إكتشاف الأهداف من مسافه بعيده

يمكن تركيب صوامع صواريخ عموديه لهذه الغواصه طبقآ لرغبة العميل

تسليح الغواصه يشمل أنواع متعدده من الطوربيد وصواريخ كروز وألغام بحريه
الطوربيد
6 أنابيب طوربيد 533ملم ويمكن للغواصه أن تحمل 18 طوربيد
الطوربيد الرهيب VA-111 Shkval supercavitating torpedoes
والذى تتعدى سرعته 200 عقده ومدى من 7 إلى 13 كم

الصواريخ
Klub S AsCM/LACM/ anti submarine missile 91RE1 / 91RE2
المدى من 275 إلى 300كم
إرتفاع الطيران من 10 إلى 15 متر
السرعه من 0.8 إلى 2.8 ماخ
الرأس المتفجر شحنه تقليديه خارقه للدروع

Brahmos supersonic AsCM/LACM[FONT=helvetica,arial,Tahoma,Calibri,Verdana,Geneva,sans-serif]

​

[/FONT]
المدى 290 كم
إرتفاع الطيران 10 متر
السرعه 2.8 إلى 3 ماخ
الرأس المتفجر شحنه تقليديه خارقه للدروع

الألغام
[FONT=helvetica,arial,Tahoma,Calibri,Verdana,Geneva,sans-serif]

PMK-2 ANTI-SUBMARINE MINE SYSTEM​

[/FONT]
[FONT=helvetica,arial,Tahoma,Calibri,Verdana,Geneva,sans-serif]

لغم عيار 533ملم و طوله أقل من 6 متر و رغم إنه لغم نشط إلا إنه أيضآ يستطيع مهاجمة الألغام الأخرى​

[/FONT]
[FONT=helvetica,arial,Tahoma,Calibri,Verdana,Geneva,sans-serif]

فهو يكتشفها و يحدد مسارها و عمقها ويمكنه إعطاء أوامر لإطلاق الصواريخ إذا كان الهدف طوربيد​

[/FONT]
[FONT=helvetica,arial,Tahoma,Calibri,Verdana,Geneva,sans-serif]

أو أسرع من 80 متر بالثانيه​

[/FONT]
[FONT=helvetica,arial,Tahoma,Calibri,Verdana,Geneva,sans-serif]

​

[FONT=helvetica,arial,Tahoma,Calibri,Verdana,Geneva,sans-serif]

​

[/FONT]

[FONT=helvetica, arial, Tahoma, Calibri, Verdana, Geneva, sans-serif]TYPE 214[/FONT]​

[/FONT]

[FONT=helvetica, arial, Tahoma, Calibri, Verdana, Geneva, sans-serif]الطوربيد​

​

[/FONT]

[FONT=helvetica, arial, Tahoma, Calibri, Verdana, Geneva, sans-serif]8 أنابيب إطلاق طوربيد أربعه منها تستطيع إطلاق الصواريخ​

​

[/FONT]

[FONT=helvetica, arial, Tahoma, Calibri, Verdana, Geneva, sans-serif]نوع الطوربيد​

​

SEEHECHT ( Sea Hake )/DM2A4[/FONT]
تستطيع حمل 16 طوربيد مع وجود 8 فى وضع الإستعداد
يعمل بالدفع الكهربائى ونظام توجيه بالألياف الضوئيه
هذا الطوربيد يصعب إعتراضه
بطاريات الطوربيد المكونه من الزنك والفضه تعطى مدى بعيد يصل إلى 50 كم بسرعه تتجاوز 90 كم
هذا الطوربيد أكثر تقدمآ من سابقه [FONT=helvetica,arial,Tahoma,Calibri,Verdana,Geneva,sans-serif]

DM2A3 فى كل شىء من توجيه وإستشعار و سرعه فى نقل البيانات​

[/FONT]
[FONT=helvetica,arial,Tahoma,Calibri,Verdana,Geneva,sans-serif]

​

[FONT=helvetica,arial,Tahoma,Calibri,Verdana,Geneva,sans-serif]

صواريخ​

[/FONT][/FONT]
IDAS short-range missile
نظام صاروخى للدفاع عن الغواصه والهجوم ضد التهديدات الجويه و ضد السفن الصغيره والمتوسطه وأيضآ ضد أهداف على الشاطىء هذا النظام مطور من الصاروخ
الشهير [FONT=helvetica,arial,Tahoma,Calibri,Verdana,Geneva,sans-serif]

IRIS-T air-to-air missile و يصل مداه إلى 20 كم​

[/FONT]
[FONT=helvetica,arial,Tahoma,Calibri,Verdana,Geneva,sans-serif]

و ميزة هذا الصاروخ إنه يطلق من أنبوب الطوربيد مباشرة دون كبسوله​

[/FONT]

[FONT=helvetica,arial,Tahoma,Calibri,Verdana,Geneva,sans-serif]

​

[/FONT]
[FONT=helvetica,arial,Tahoma,Calibri,Verdana,Geneva,sans-serif]

​

Sub harpoon[/FONT]
هاربون [FONT=helvetica,arial,Tahoma,Calibri,Verdana,Geneva,sans-serif]

UGM-84 المضاد للسفن ويعمل بالوقود الصلب ويطلق من انبوب الطوربيد عن طريق كبسوله​

[/FONT]
[FONT=helvetica,arial,Tahoma,Calibri,Verdana,Geneva,sans-serif]

المدى​

[FONT=helvetica,arial,Tahoma,Calibri,Verdana,Geneva,sans-serif]

RGM/UGM-84D Block 1C 140 km​

[/FONT][/FONT]
[FONT=helvetica,arial,Tahoma,Calibri,Verdana,Geneva,sans-serif]

السرعه 850 كم​

[/FONT]
[FONT=helvetica,arial,Tahoma,Calibri,Verdana,Geneva,sans-serif]

التوجيه​

[FONT=helvetica,arial,Tahoma,Calibri,Verdana,Geneva,sans-serif]

Sea-skimming cruise monitored by radar altimeter, active radar terminal homing​

[/FONT][/FONT]
[FONT=helvetica,arial,Tahoma,Calibri,Verdana,Geneva,sans-serif]

الرأس الحربى 221 كجم شحنه شديدة الإنفجار خارقه للدروع​

[/FONT]
[FONT=helvetica,arial,Tahoma,Calibri,Verdana,Geneva,sans-serif]

​

[FONT=helvetica,arial,Tahoma,Calibri,Verdana,Geneva,sans-serif]

​

[/FONT][FONT=helvetica,arial,Tahoma,Calibri,Verdana,Geneva,sans-serif]

الألغام​

[/FONT][/FONT]
[FONT=helvetica,arial,Tahoma,Calibri,Verdana,Geneva,sans-serif]

تستطيع حمل 24 لغم من أنواع مختلفه​

[/FONT]
[FONT=helvetica,arial,Tahoma,Calibri,Verdana,Geneva,sans-serif]

​

[FONT=helvetica,arial,Tahoma,Calibri,Verdana,Geneva,sans-serif]

​

[/FONT]

[FONT=helvetica, arial, Tahoma, Calibri, Verdana, Geneva, sans-serif]AMUR 1650 هى الأقوى فى القدره النيرانيه بشكل واضح بحزمة تسليح قويه جدآ ومتنوعه[/FONT]​

[/FONT]

[FONT=helvetica, arial, Tahoma, Calibri, Verdana, Geneva, sans-serif]و تتميز​

​

[FONT=helvetica,arial,Tahoma,Calibri,Verdana,Geneva,sans-serif]

TYPE 214 بنظام​

[/FONT]IDAS[/FONT]


التخفى

AMUR 1650
ستكون أفضل غواصه ديزل روسيه من حيث قلة الضجيج و هذا بواسطة معدات قليلة الضوضاء
وتكنولوجيا حجب الصوت بواسطة تقنية الطلاء الجديد “Molniya” “Lightning”
[FONT=helvetica,arial,Tahoma,Calibri,Verdana,Geneva,sans-serif]

والبدن الخارجى المغطى بالمطاط والمروحه ذات السبعة شفرات الأقل فى الصوت​

[FONT=helvetica,arial,Tahoma,Calibri,Verdana,Geneva,sans-serif]

.​

[/FONT][/FONT]
حتى إن الروس يقولون إنها أقل ضجيجآ من Kilo class بثمانية مرات

أيضآ نظام Air-independent propulsion (AIP يساعد على زيادة صمت الغواصه
فهو يجعل الغواصه فى الأعماق فتره أكثر و يقلل من تشغيل مولدات الديزل


TYPE 214
تم تعديل بدن الغواصه ليكون أكثر هيدروديناميكيه وشبحيه مع مروحه منخفضة الصوت
وقلة البصمه المغناطيسيه مما يجعلها غواصه شبحيه بإمتياز


نظام رادار تكتيكى من طاليس SPHINX-D with 4Kw pulse and tactical LPI radar sensor

يعمل بتقنية LPI مما يعنى صعوبة إعتراضه أو التشويش عليه أو كشفه مع إستهلاك بسيط للطاقه والدقه العاليه
هذا النظام يجعله مخفيه عن الغواصات الأخرى فى حين إنها تستطيع رصدها


أيضآ نظام Air-independent propulsion (AIP يساعد على زيادة صمت الغواصه
فهو يجعل الغواصه فى الأعماق فتره أكثر و يقلل من تشغيل مولدات الديزل

بالنسبه للصمت والتخفى
AMUR 1650 جيده جدآ

و TYPE 214 أكثر جوده بسبب تقدم أنظمتها الإلكترونيه من سونار ورادار ومستشعرات
وتقدم نظام Air-independent propulsion (AIP) الخاص بها

جدير بالذكر هنا
ذكر ملاحظات ذكرتها البحريه اليونانيه على الغواصه TYPE 214
واهمها مشاكل
عدم إستقرار الغواصه أثناء الإبحار على السطح فى ظروف جويه سيئه
البيرسكوب يهتز إثناء الإبحار بسرعه تزيد عن الثلاثة عقدات
نظام Air-independent propulsion (AIP) لا يعمل بكامل طاقته المحدده ويجب فصله
بعد العمل لعدة ساعات نظرآ لإرتفاع حرارته

أيضآ البحريه الكوريه إشتكت من بعض هذه المشاكل ولكن تم حل معظمها ودفعت الشركه
الألمانيه تعويض 4.1 مليون دولار بسبب بعض المشاكل الفنيه
وتم تخفيض سعر الغواصات المتبقيه

لكن تبقا ميزه TYPE 214 إنها صنع منها عدة غواصات وتم تصديرها وتجربتها
وهذا لم يتوفر للغواصه AMUR 1650 فإنها تجرب فى البحريه الروسيه فقط إلى الأن

وفى النهايه خلاصة المقارنه
LAYMAN'S REPORT CARD

​



[jomana]

رد: Type 214 sub مقابل amur 1650 sub

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل



[jomana]

رد: Type 214 sub مقابل amur 1650 sub

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل



[الفيلسوف]

رد: Type 214 sub مقابل amur 1650 sub

موضوع كامل وشامل بارك الله فيكى شخصيا استفدت كثيرا



[momo_h300]

رد: Type 214 sub مقابل amur 1650 sub

تسلم مجهود شاق



[M82]

رد: Type 214 sub مقابل amur 1650 sub

موضوع متميز أختي الكريمة بارك الله فيك
لدي أسئلة : إذا كان بدن و هيكل الأمور أقوى منه في التايب 214 فلماذا عمق الغوص فيها أقل بكثير ؟؟
- كيف تعمل الأنظمة الثلاثة : الديزل و المحرك الكهربائي و الaip ؟؟ مع بعض ؟ أم كل نظام مستقل عن الأخر ؟
و الأخير كم يبلغ ثمن الغواصتين حتى نعرف الأفضل بينهما ؟؟



[jomana]

رد: Type 214 sub مقابل amur 1650 sub

موضوع متميز أختي الكريمة بارك الله فيك
لدي أسئلة : إذا كان بدن و هيكل الأمور أقوى منه في التايب 214 فلماذا عمق الغوص فيها أقل بكثير ؟؟
- كيف تعمل الأنظمة الثلاثة : الديزل و المحرك الكهربائي و الaip ؟؟ مع بعض ؟ أم كل نظام مستقل عن الأخر ؟
و الأخير كم يبلغ ثمن الغواصتين حتى نعرف الأفضل بينهما ؟؟

إذا كان بدن و هيكل الأمور أقوى منه في التايب 214 فلماذا عمق الغوص فيها أقل بكثير ؟؟

هذا السؤال يحتاج بعض البحث

- كيف تعمل الأنظمة الثلاثة : الديزل و المحرك الكهربائي و الaip ؟؟ مع بعض ؟ أم كل نظام مستقل عن الأخر ؟

الغواصه يتم تشغيلها بالمحرك الكهربائى
و يتم إمداده بالكهرباء عن طريق مولدات الديزل

أيضآ يتم إمداد المحرك بالكهرباء عن طريق نظام aip
لكن يعمل مستقلآ عن مولدات الديزل

و الأخير كم يبلغ ثمن الغواصتين حتى نعرف الأفضل بينهما

الألمانيه تقريبآ 400 مليون دولار أو أكثر على حسب التجهيزات
الروسيه من 300 إلى 350 مليون دولار تقريبآ على حسب التجهيزات



[jomana]

رد: Type 214 sub مقابل amur 1650 sub

الفيلسوف

momo_h300

مشكورين على المرور



[alali]

رد: Type 214 sub مقابل amur 1650 sub

الشكر الجزيل لك اختي جمانه على الموضوع واعطيتنا ماكنت ابحت عنه مند مده طويله
فانا من عشاق الغواصات بس عندي اسفسار عن محرك u214 فان اسمع ان المحرك في النسخه الامانيه سري وغير معروف مكونته وياريت لو تفيدينا في هدا الموضوع ولكي جزيل الشكر



[tom14cat]

رد: Type 214 sub مقابل amur 1650 sub

الغواصة الالمانية تمنحك خيارات كثيرة وقدرة تسلل و تخفي ممتازة ولكن تعنت الحكومة الالمانية مع الدولة العربية وبالاخص القريبة من اسرائيل يجعل الغواصة amur الروسية هي الخيار الاقرب والافضل بالنسبة للغواصات التقليدية ..حزمة التسليح صراحه مخيفة جداً وخصوصاً إن ضمت صوايخ براهموس الفوق صوتية .

في النهاية ... أعجبتني الالمانية والروسية أيضاً .

ولكن الموضوع اعجبني أكثر وأكثر ... شكراً من صميم قلبي يا اختي العزيزة على مجهودج المثمر :b070[1]:​



[شعلة الشهداء]

رد: Type 214 sub مقابل amur 1650 sub

أتذكر وعدك بانشاء هذا الموضوع وها أنت تفين بوعودك دائما مشكورة أختي
اذا كان لك الخيار بين الغواصتين ماذا تختاري لبلدك؟



[jomana]

رد: Type 214 sub مقابل amur 1650 sub

الشكر الجزيل لك اختي جمانه على الموضوع واعطيتنا ماكنت ابحت عنه مند مده طويله
فانا من عشاق الغواصات بس عندي اسفسار عن محرك u214 فان اسمع ان المحرك في النسخه الامانيه سري وغير معروف مكونته وياريت لو تفيدينا في هدا الموضوع ولكي جزيل الشكر

سأبحث عن هذه النقطه



[jomana]

رد: Type 214 sub مقابل amur 1650 sub

الغواصة الالمانية تمنحك خيارات كثيرة وقدرة تسلل و تخفي ممتازة ولكن تعنت الحكومة الالمانية مع الدولة العربية وبالاخص القريبة من اسرائيل يجعل الغواصة amur الروسية هي الخيار الاقرب والافضل بالنسبة للغواصات التقليدية ..حزمة التسليح صراحه مخيفة جداً وخصوصاً إن ضمت صوايخ براهموس الفوق صوتية .

في النهاية ... أعجبتني الالمانية والروسية أيضاً .

ولكن الموضوع اعجبني أكثر وأكثر ... شكراً من صميم قلبي يا اختي العزيزة على مجهودج المثمر :b070[1]:​

شرفنى مرورك ومشاركتك



[jomana]

رد: Type 214 sub مقابل amur 1650 sub

أتذكر وعدك بانشاء هذا الموضوع وها أنت تفين بوعودك دائما مشكورة أختي
اذا كان لك الخيار بين الغواصتين ماذا تختاري لبلدك؟

سأختار الأمور بطرازيها 1650 و 950



[Lock-on]

رد: Type 214 sub مقابل amur 1650 sub

إن حملت الامور ياخونت فمن سيكون المتفوق عندما تمتلك مدى 300 كلم ؟ ... و أيضا أريد ان اوضح ان ليس بمجرد توفر أسماء موديلات و الشركات المنتجة لاجهزة الأستشعار و التشويش و ما إلا ذلك يعني تفوق التايب 214 ... و هذا مثال بسيط من عقلي
جهاز تشويش و حرب إلكتروني ECM
في الغواصة القانية
جهاز hq-2134slm و جهاز hf-16 من شركة rython للتشويش و الحرب الإلكتروني
بلتاكيد سيظن البعض انا الأجهزة الخاصة بلغواصة الثانية أفضل .... لكن بناء على ماذا ؟ على الأسم ؟ هذه امور تقنية بحتة و مجرد تكتم الروس للعامة لا يعني ضعف أجهزتهم او تخلفها ... هذا ما يفعله الغرب دائما يجعل من الأشهار و الإعلام و البروباغاند لعبة لصالحه و نحن العرب غالبا ما تنطلي علينا



[الإمبراطور dz]

رد: Type 214 sub مقابل amur 1650 sub

إن حملت الامور ياخونت فمن سيكون المتفوق عندما تمتلك مدى 300 كلم ؟ ... و أيضا أريد ان اوضح ان ليس بمجرد توفر أسماء موديلات و الشركات المنتجة لاجهزة الأستشعار و التشويش و ما إلا ذلك يعني تفوق التايب 214 ... و هذا مثال بسيط من عقلي
جهاز تشويش و حرب إلكتروني ECM
في الغواصة القانية
جهاز hq-2134slm و جهاز hf-16 من شركة rython للتشويش و الحرب الإلكتروني
بلتاكيد سيظن البعض انا الأجهزة الخاصة بلغواصة الثانية أفضل .... لكن بناء على ماذا ؟ على الأسم ؟ هذه امور تقنية بحتة و مجرد تكتم الروس للعامة لا يعني ضعف أجهزتهم او تخلفها ... هذا ما يفعله الغرب دائما يجعل من الأشهار و الإعلام و البروباغاند لعبة لصالحه و نحن العرب غالبا ما تنطلي علينا

حقيقة حتى انا فكرت فيما قلت وشكرا على توضيحك هذه النقطة المهمة
ولكن الا تعتقد و لنأخذ اجهزة السونار مثال
الروس كانو متأخيرين في هذا المجال ايام الإتحاد السوفياتي فقط ..... فهل لا زالو متأخرين ؟؟؟؟؟؟
الا يعقل ان يقارب مستوى المستشعرات الروسية نظيرتها الغربية
صحيح اغلب التدخلات في المنتديات العالمية تجزم على ان اجهزة الإستشعار الغربية تتفوق على نظيراتها الروسية
انا رايي لا يمكن لنا التأكد 100 بالمئة من هذا الكلام ولن يفصل فيه سوى عالم او خبير في اجهزة الأستشعار
وهذا مايحبطني في موضوعات مثل هذه
صاحب الموضوع يتعب وينظم ويصنع موضوع جميل ثم لا تجد مناقشة
اتذكر كلام الأخ spoutnikk لما اردنا مقارنة بين التايب 209 الألمانية ونظيرتها الكيلو
قال بالحرف الواحد دعوكم من الكلام الفارغ
شيئ محبط:dunno[1]:



[الزينى-بركات]

رد: Type 214 sub مقابل amur 1650 sub

حقيقة حتى انا فكرت فيما قلت وشكرا على توضيحك هذه النقطة المهمة
ولكن الا تعتقد و لنأخذ اجهزة السونار مثال
الروس كانو متأخيرين في هذا المجال ايام الإتحاد السوفياتي فقط ..... فهل لا زالو متأخرين ؟؟؟؟؟؟
الا يعقل ان يقارب مستوى المستشعرات الروسية نظيرتها الغربية
صحيح اغلب التدخلات في المنتديات العالمية تجزم على ان اجهزة الإستشعار الغربية تتفوق على نظيراتها الروسية
انا رايي لا يمكن لنا التأكد 100 بالمئة من هذا الكلام ولن يفصل فيه سوى عالم او خبير في اجهزة الأستشعار
وهذا مايحبطني في موضوعات مثل هذه
صاحب الموضوع يتعب وينظم ويصنع موضوع جميل ثم لا تجد مناقشة
اتذكر كلام الأخ spoutnikk لما اردنا مقارنة بين التايب 209 الألمانية ونظيرتها الكيلو
قال بالحرف الواحد دعوكم من الكلام الفارغ
شيئ محبط:dunno[1]:

الغواصات الأمريكية كانت تتبع الغواصات الروسية بصمت حتى الآن
آخر حادثة معلنة حادثة كورسك
الغواصة الأمريكية كانت تتبعها لأيام وسجلت حادث غرقها
الأمريكان كانوا ومازالوا يتجسسون على الكابلات البحرية السوفيتية بواسطة غواصاتهم ولم تستطع السونارات الروسية رصد تلك الإختراق سواء لتركيب أجهزة التجسس أو لسحبها :ANSmile04[1]:
السونارات الروسية قدراتها ليست خفية لكل من يحب أن يعرف
كمثال التحالف الروسى الإيطالى لتقديم الغواصة S-1000 بطوربيدات إيطالية وسونارات ومستشعرات إيطالية كاملة كعرض مقدم للهند للتغلب على الضعف التقليدى للروس فى هذا المجال(بالمناسبة فازت السكوربيون )
وللعلم السونارات الإيطالية لاتقارن مثلا بالفرنسية أو السويدية أو غيرها
الصينين أضافوا سونارات فرنسية للغواصات سونج
نأتى للأهم
الألفا كلوب
هذا الصاروخ الجميل كيف يصل لمداه الكامل هل تملك الغواصة رادار توجيه لإستكمال توجيه الصاروخ لمداه الأقصى .
أم ستعتمد على البيانات التى ترسلها وسيلة أخرى (مروحية أو طائرة دورية بحرية)
​
