ddg-1000 zumwalt

الموضوع في 'السفن Ships' بواسطة maroco, بتاريخ ‏3 نوفمبر 2011.

  1. maroco
    Offline

    maroco القيادة

    إنضم إلينا في:
    ‏6 أكتوبر 2009
    المشاركات:
    1,924
    الإعجابات المتلقاة:
    1,224
    نقاط الجائزة:
    212

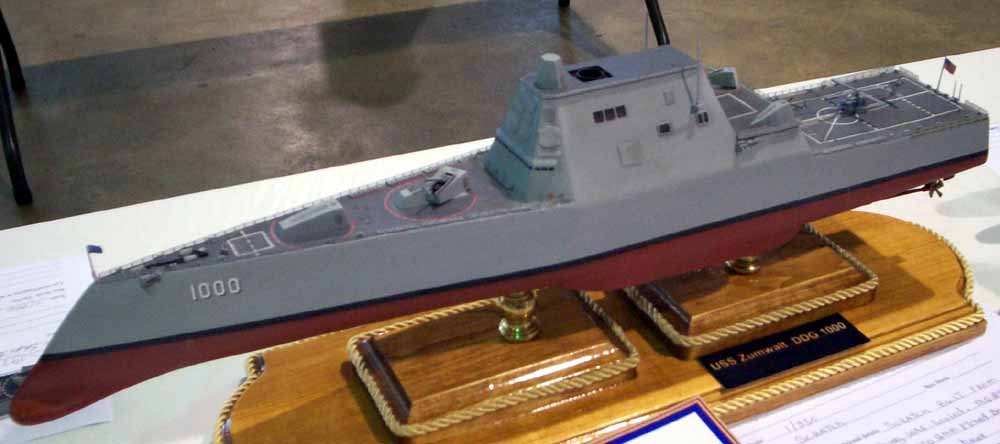

    المدمرة من الفئة zumwalt
    [​IMG]
    مقدمة
    كانت حاجة الولايات الامريكية كبيرة الى سفينة ضخمة تجمع بين القوة النارية الهائلة وبين التكنولوجية الثورية المتقدمة وتقوم بمهام متعددة في أعالي البحار ووسط المحيطات خصوصا وان متطلبات فعالية الاساطيل الامريكية تحتاج لمثل هاته السفن .....ومن أجل هذا قامت البحرية الامريكية سنة 1994 باطلاق مشروع سمي sc-21 و تعني Surface Combatant for the 21st century وتعني مقاتلي السطح للقرن الواحد والعشرين اي ما معناه سفن القتال الساحلي الخاصة بالقرن الواحد والعشرين وهو ما نتج عنه ما يعرف بترسانة السفن التي تحمل ما مجموعه حوالي 500 صاروخ كروز كقوة ردع.
    وانبتق عن مشروع sc21 ما يعرف ب dd-21 سنة 1997 وتعني Destroyer for the 21st century اي مدمرة القرن الواحد والعشرين والتي انتجت من خلاله لاول مرة قدرات الاطلاق العمودي لصواريخ الجوالة من خلال المدمرات والطردات وسفن القتال الساحلي سنة 2000 الى انبثق من المشروع جزء وهو الذي عرف ب dd-x وهو الذي يخصنا بحيث انه اطلق من اجل انتاج ما يعرف بالمدمرة الخفية ddg-1000 zumwalt سنة 2002.

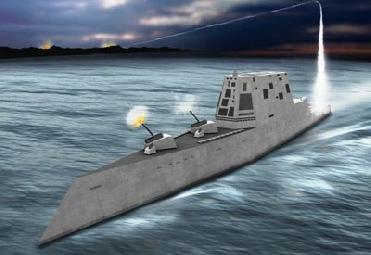

    تعريف ddg-1000 zumwalt
    [​IMG]
    هي عبارة عن مدمرة متعددة المهام تقوم بمهام القصف الارضي والقتال الساحلي والدفاع الجوي والقصف البعيد المدى والقتال ضد الغواصات والحرب الالكترونية وقد جرى توقيع عقد لبناء اول واحدة منها سنة 2008 بقيمة 3 مليار دولار تقريبا مع جنرال دايناميك بالتعاون مع مجموعة كبيرة من شركات الصناعة البحرية والعسكرية كرايتون و نورث روب كرومن وغيرها وقد اطلق عليها اسم ddg-1000 uss zumwalt نسبة للادميرال الامريكي elmo zumwalt و تم البدأ في بنائها في مجمع باث ايرون ورك biw.

    ثم في سنة 2009 ثم التعاقد مجددا مع نفس الشركات لبناء سفينة اخرى من نفس النوع اطلق عليها اسم ddg-1001 uss Michael Monsoor نسبة لاحد الجنود الامريكين والذي قضى في الرمادي في العراق.

    في سنة 2011 تم زيادة نمويل السفينيتن معا الى 11 مليار دولار على ان يتم التسليم في 2015 لكليهما.

    الخصائص التقنية
    الازاحة : 14592 طن
    الطول : 186 متر
    العرض : 24.6 متر
    الارتفاع : 34.4 متر
    السرعة : 30 عقد بحرية
    الطاقم : 150 فرد
    المحرك : 2 محركين رويس رويس mt 30
    و2 محركين جنرال دايناميك lm500
    ومحرك توربو كهربائي alstom ips

    المدى : 4500 ميل بحرية بسرعة 20 عقدة.

    التجهيزات الالكترونية

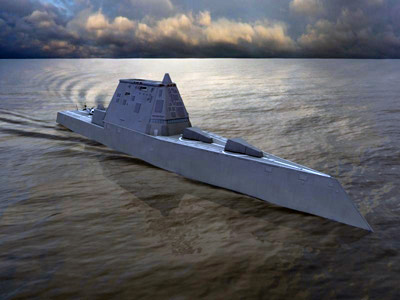

    [​IMG]1 الردار : تم تجهيز المدمرة زوم والت باحدث ردار بحري في العالم وهو الردار an/spy-3 وهو ردار بحري يعمل بخاصية الايزا ويعمل على الموجتين x و s باند ويمتاز بقدرة هائلة على التعامل مع الاهداف الجد عالية والاهداف ذات المقطع الرداري الصغير والقدرة على رصد الموجات الردارية المعادية القصيرة والطويلة ومدمج بنضام كامل لادراة النيران وسرعة التعامل الشامل عند الرصد ويستطيع التعامل مع مئات الاهداف في نفس الوقت وماده يتجاوز 400 كلم كما تم دمج جزء من الردار SPY-2 في منضومته المتكاملة مع القدرة الهائلة على التعامل مع الاهداف الجد منخفضة.
    [​IMG]

    2 السونار : تم دمج نوعين من السونار في المدمرة زوم والت وهم كالاتي :
    1 السونار AN/SQR-20 متعدد المهام
    2 السونار IUSW-21 وهو سونار أعماق ملحق في مؤخرة السفينة

    3 الكمبيوتر والاتصال : تم تجهيز المدمرة باحدث انواع الكمبيوتر والاتصال وتم تزوديها بنضام القيادة والسيطرة NFCS وباحدث انواع الانضمة الكترو بصرية eo وباحدث انواع انضمة الرصد التي تعمل بالاشعة تحت الحمراء ir.


    التسليح
    1 الصواريخ تم تزويد المدمرة بجمعات اطلاق الصواريخ بشكل عمودي PVLS Mk 57المطور الجديد من صنع شركة bae وسيتم تزويد الزوم والت بها لتحمل التالي :
    [​IMG]
    1 80 صاروخ توماهوك تكتيكي rgm-109 e بلوك 4
    [​IMG]
    2 صواريخ الدفاع الجوي essm المطورة rim162 + صواريخ sm-3
    [​IMG][​IMG]
    3 صواريخ هاربون للقتال ضد السفن.
    [​IMG]

    2 المدفعية : ستحمل زوم والت مفدعين متطورين جدا ومندمجين مع منضومة التخفي الشاملة وهم كالتالي :
    1 مدفعين متقدمين ags عيار 155 ملم مزود بالقذيفة الموجهة بعيد المدى LRLAP بمدى 180 كلم ويحمل كلا المدفيعين ما مجموعه 600 قديفة + 320 قديفة مخزنة.
    ويعتبر المدفيعين مندمجين جدا في منضومة التخفي الخاصة بالمدمرة حيث انهما لديهما غطاء خاص بسبطانة المدفع ينغلق بمجرد الانتهاء من الاطلاق.
    [​IMG]

    2 مدفيعن mk110 عيار 57 ملم مجهزين بجهاز تصويب كهروبصري ليلي نهاري بقدرة رؤية 360 درجة .
    [​IMG]

    الانضمة المضادة للغواصات :

    1 تحتوي المدمرة على 12 انبوب توربيد ويمكنها احتواء التوربيد mk 48
    2 تحمل المدمرة القذيفة المتطور ASROC RUM-139 وهي عبارة عن نصف صاروخ يحمل في رأسه التوربيد مارك 46.
    [​IMG]


    أنضمة الحماية
    تحتوي المدمرة زوم والت على عشرات اجهزة الاستعار واجهزة الرصد والرصد الدقيق وعديد الانضمة التي تشكل درعا لحمايتها الذاتية من الاعداء وفيما يلي بعض التحهيزات للحماية من الصواريخ والغواصات :

    1 نضام الدفاع ضد الصورايخ SRBOC Mk 46
    [​IMG]
    2 نضام الدفاع ضد الصواريخ الجوالة MK-53 Nulka
    [​IMG]
    3 نضام الدفاع ضد الالغام البحرية و الحرب الالكترونية ضد الغواصات من صنع اندرسيا.

    ملحقات
    تحمل المدمرة زوموالت مروحية sh-60 سيا هوك
    [​IMG]

    الى جانب ثلاث مروحيات بدون طيار mq-8 fire scout
    [​IMG]
    تصميم المدمرة الفريد وبدنها النادر وقدراتها على التشويش على أعدائها وبصمتها الردارية المنخفضة جدا تجعل منها مدمرة خفية بامتياز واذا ما اضفنا الى ذلك قدراتها النارية المرعبة وقدرتها العالية على الحرب الالكترونية فاننا سنكتشف انه ما ان تخرج الزوم والت الى الخدمة فانها ستكون عبارة عن اسطول كامل لوحدها ترعب اي قوة بحرية تفكر في مجابهتها . الصور

    [​IMG]
    [​IMG]
    [​IMG]

    uae-star ،Mylo Xyloto و الصياد المغربي معجبون بهذا.
  2. maroco
    Offline

    maroco القيادة

    إنضم إلينا في:
    ‏6 أكتوبر 2009
    المشاركات:
    1,924
    الإعجابات المتلقاة:
    1,224
    نقاط الجائزة:
    212
    رد: ddg-1000 zumwalt

    من اهم الانضمة الثورية التي وضعت في الزوم والت وهو نضام اطلاق الصواريخ العمودي pvls او النضام المحيط بانضمة الاطلاق العمودي وقد وضع بحيث يكون كل مجمع اطلاق mk 57 والمكون من اربع حاويات صواريخ معزولا عن الاخر ومحاط بمواد جد صلبة مصنوعة خصيصا لعزل كل مجمع Mk 57 عن الاخر ولكن الاهم من هذا ان تصميم النضام pvls يمنع حدوث ضرر في بدن السفينة في حالة حدوث انفجار داخل احدى حاويات الصواريخ ويقوم بتوجيه الانفجار بشكل عمودي الى الخارج وبالتالي يحمي بدن السفينة من التلف ويحمي منصات الاطلاق الاخرى وهذا ما يعني انه حتى لو اصيبت اماكن المنصات الصاروخية بنيران معادية فان انفجارها لن يؤدي الى كارثة ولن يؤدي الى تفجير باقي الصواريخ الموجودة في باقي منصات الاطلاق.

    [​IMG]

    أعجب بهذه المشاركة الصياد المغربي
  3. maroco
    Offline

    maroco القيادة

    إنضم إلينا في:
    ‏6 أكتوبر 2009
    المشاركات:
    1,924
    الإعجابات المتلقاة:
    1,224
    نقاط الجائزة:
    212
    رد: ddg-1000 zumwalt

    صور لخروج بعض القطع من بدن الزوم والت بعد انهاء تصنيعها .
    [​IMG]
    [​IMG]
    [​IMG]

    أعجب بهذه المشاركة الصياد المغربي
  4. maroco
    Offline

    maroco القيادة

    إنضم إلينا في:
    ‏6 أكتوبر 2009
    المشاركات:
    1,924
    الإعجابات المتلقاة:
    1,224
    نقاط الجائزة:
    212
    رد: ddg-1000 zumwalt

    من المرجح ايضا ان تضم المدمرة الجديدة الصاروخ الجديد sm 6-rim174 بعد ناجح التجارب عليه قبل أيام.

    باختصار هذه السفينة ما ان تخرج الى الوجود ستكون اقوى اقوى مدمرة حربية في العالم وستكون اضافة قوية جدا جدا الى البحرية الامريكية.

  5. الصياد المغربي
    Offline

    الصياد المغربي أسطورة مفندة عضو مميز

    إنضم إلينا في:
    ‏17 ديسمبر 2008
    المشاركات:
    7,233
    الإعجابات المتلقاة:
    10,082
    نقاط الجائزة:
    145
    رد: ddg-1000 zumwalt

    شكلها فقط يظهر رعبآآ ! فما بالك بتجهيزاتها ..
    تقييم ++

  6. tom14cat
    Offline

    tom14cat خـبيـر عســكري

    إنضم إلينا في:
    ‏21 ديسمبر 2008
    المشاركات:
    4,509
    الإعجابات المتلقاة:
    174
    نقاط الجائزة:
    149
    رد: ddg-1000 zumwalt

    حقاً ستشكل رعباً على الاقل خلال الـ20 سنة القادمة .. اعتقد بأن البحرية الامريكية طلبت في بداية المشروع 33 مدمرة من هذا النوع ولكن التلكفة الهائلة لها خفض العدد إلى 2 حيث تقارب تكلفة الواحدة منها حالياً كلفة 3 مدمرات بريطانية من نوع type-45 .. ( كلفة حاملة طائرات متوسطة ) !!! .

  7. Liddell Hart
    Offline

    Liddell Hart تحت التجنيد

    إنضم إلينا في:
    ‏11 نوفمبر 2011
    المشاركات:
    262
    الإعجابات المتلقاة:
    9
    نقاط الجائزة:
    0
    رد: ddg-1000 zumwalt

    شبه غواصة وهي تذكرني بمشروع فرنسي شبيه, يبدو ان سفن المستقبل ستكون شبه غاطسة لمزيد من التخفي.

  8. tom14cat
    Offline

    tom14cat خـبيـر عســكري

    إنضم إلينا في:
    ‏21 ديسمبر 2008
    المشاركات:
    4,509
    الإعجابات المتلقاة:
    174
    نقاط الجائزة:
    149
    رد: ddg-1000 zumwalt

    نعم أخي العزيز .. فهذا التصميم الشبيه بالغواصة يمتص أشعة الرادار بالاضافة إلى طلاء خاص بالسفينة حيث سيجعلها شبيهه بالــf-22 من حيث خاصية البدن الذي يقلل من انعكاس أشعة الرادار والطلاء الخاص وبالتالي صعوبة رصدها بالردارات إلا من مسافات قليلة . ​

  9. maroco
    Offline

    maroco القيادة

    إنضم إلينا في:
    ‏6 أكتوبر 2009
    المشاركات:
    1,924
    الإعجابات المتلقاة:
    1,224
    نقاط الجائزة:
    212
    رد: ddg-1000 zumwalt

    ليست غاطسة اخي العزيز وانما شكلها هو كذلك لجعل بصمتها الردارية قليلة جدا وجعلها خفية.

  10. maroco
    Offline

    maroco القيادة

    إنضم إلينا في:
    ‏6 أكتوبر 2009
    المشاركات:
    1,924
    الإعجابات المتلقاة:
    1,224
    نقاط الجائزة:
    212
    رد: ddg-1000 zumwalt

    اذا ما نضرنا الى قدراتها فهي فعلا تستحق كل قرش وضع فيها والاثنتين فقط تشكلا ن قوة رهيبة جدا فما بالك لو انه تم تحقيق انجاز 33 واحدة منها:dunno[1]::dunno[1]:

    للمعلومية البحرية الامريكية الان وافقت على قرار تخصيص ميزانية لاطلاق مشروع بناء واحدة اخرى ثالثة ddg1002 وحسب المعلومات المتوافرة فان البناء سيتم اطلاقه سنة 2013 .

    تخيل معي المدمرة زوم والت تواجه المدمرة المرعبة جامران:inv[1]:(هي فريقطة واسم الدلع مدمرة) :a020[2]::walw[1]:

  11. uae-star
    Offline

    uae-star مشرف قسم القوات الجوية وقسم القوات البحرية

    إنضم إلينا في:
    ‏3 ديسمبر 2008
    المشاركات:
    1,574
    الإعجابات المتلقاة:
    179
    نقاط الجائزة:
    85
    رد: ddg-1000 zumwalt

    موضوع رائع تستحق عليه التقييم

    المدمرة شبحية بالكامل ولم نرى من اسلحتها المخفية سوى المدفعين في المقدمة

    المدمرة تحمل 80 توماهوك اللهم اجر المسلمين منها يا رب العالمين.
