أخر صيحة فى عالم الدروع التفاعلية

[محمد الغوري]

ماذا تعرف عن النوج ؟؟؟؟؟؟؟؟؟
النوج معناه السكين بالروسية وهو إنتاج الشركة الأوكرانية الشهيرة SDTP
والنوج هو أحدث صيحة فى عالم الدروع التفاعلية والحل المثالى لمعظم مشاكل التدريع الحالية
درع خفيف الوزن نسبيا مقارنة بباقى الدروع التفاعلية الثقيلة ذو تكلفة مقبولة قابل للتركيب حتى على أبراج عربات المشاة القتالية
ولانبالغ إذا قلنا بأنه الأفضل حاليا فى العالم
فهو يتميز بالتالى :
1-الفاعلية الشديدة فهو يقارب فى تلك النقطة سيد الدروع التفاعلية الكاكتوز فيستطيع صد كل الرؤوس الترادفية (التاندوم )ويوفر حماية أقل قليلا من الكاكتوز ضد قذائف الطاقة الحركية لكن المحصلة تقريبا هى المناعة الكاملة فى النوعين ضد كل انواع السابو


الكونتاكتى 5 لاتصد الصواريخ ذات الرؤوس الترادفية التاندوم بكافة انواعها وأجيالها والجيل الأحدث منها الريليكت لاتصد الصواريخ ذات الرؤوس الترادفية ذات التصميمات الحديثة (الرأس الثانوية منفصلة عن الرأس الأساسية )
وهذل يتمثل فى الأر بى جى 29 والكورينت كمثال لتلك الأنواع

2-المرونة فهو قابل للتركيب على كل الأبراج سواء غربية او شرقية كتدريع جبهوى او بإحاطة البرج بشكل كامل وبتعديلات بسيطة

3-إقتصادى فبمقارنة تركيبه على تى 72 مع الكاكتوز فهو يساوى 70 % من تكلفة الكاكتوز
مع العلم أن الكاتوز صالح للدرع الجبهوى فقط وللأبراج المعدة لذلك كالتى 72 و 80 و90 فلايمكن تركيبه على الابرامز مثلا وأن باقى البرج يحاط بدروع أخف توازى الكونتاكتى 1 وربما أفضل قليلا

*****الخلاصة مع درع سلبى امامى فى حدود 500 ملم النوج سيوفر مناعة ضد كل قذائف السابو وبفارق مريح ( سيوفر وقاية مكافئة تصب ل 1100ملم من الصلب المتجانس )
وطبعا مسألة الهيت وكل الصواريخ التاندوم مفروغ منها تماما
إليكم هذا الجدول بالروسية​

This image has been resized. Click this bar to view the full image. The original image is sized 714x400.

ترجمة الجدول بالعربية وأشكر الأخ الذى ساعدنى فى ذلك​

This image has been resized. Click this bar to view the full image. The original image is sized 722x681.

الية عمل النوج هى هى مجموعة من الإنفجارات الموجهة أو المهندسة لتقطع كالسكين

وطبعا بوجود الدرع بشكل مائل يجعل زمن ومسافة مرور الرأس الخارق على تلك السكاكين كبير نسبيا ومع الإنفجار الأول تضطرب حركة الرأس الخارج وتفجر مزيدا من الشحنات إلى أن يتفتت الرأس كلها ويتلاشى خطره

وهذا رسم يوضح آلية العمل

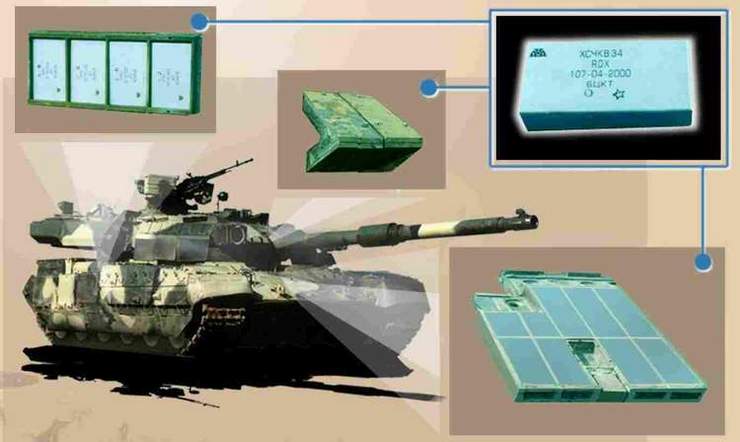

التى 84 مغطاة بالنوج

This image has been resized. Click this bar to view the full image. The original image is sized 1600x1042.

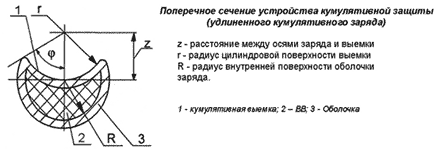

شكل الشحنات الإسطوانية المتفجرة وهى مهندسة بحيث تعطى إنفجارا خطيا مركزا يشبه تأثيره تأثير حد السكين

This image has been resized. Click this bar to view the full image. The original image is sized 700x399.

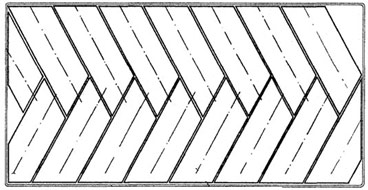

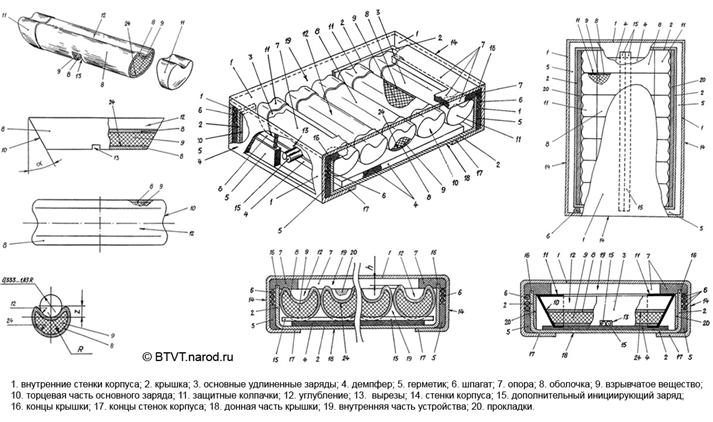

كيفية ترتيب الشحنات إلى جانب بعضها فى الصندوق الحاوى لها

This image has been resized. Click this bar to view the full image. The original image is sized 713x422.

هذا الترتيب بتلك الزاوية يؤدى للتالى::

تأثير يشبه السكاكين المتداخلة

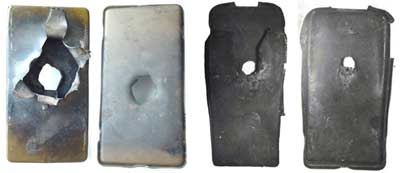

تأثير الإنفجارات على عدة رؤوس خارقة سهمية مختلفة ( APFSDS)هى 120 ملم(فرنسية ) و125 ملم(المانجو)

This image has been resized. Click this bar to view the full image. The original image is sized 739x189.



[محمد الغوري]

رد: أخر صيحة فى عالم الدروع التفاعلية

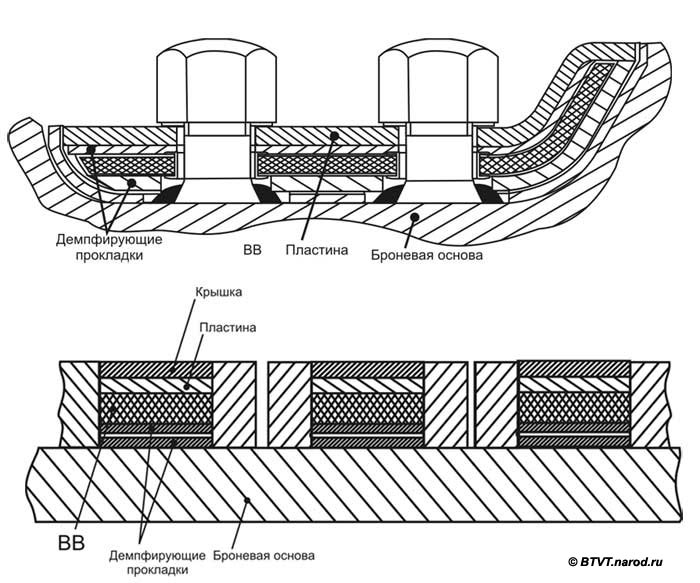

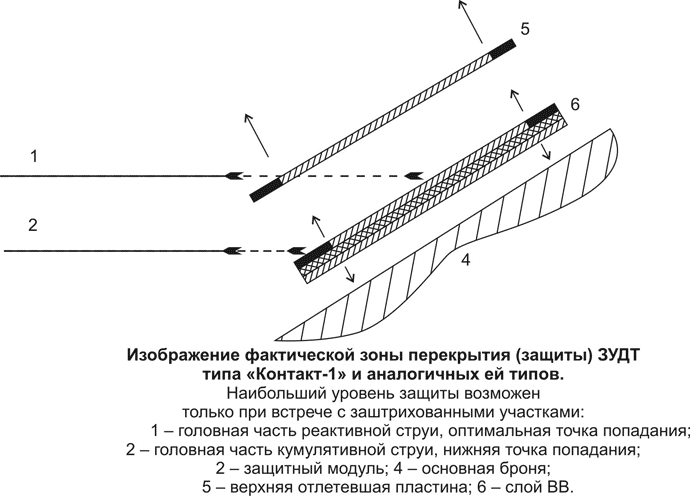

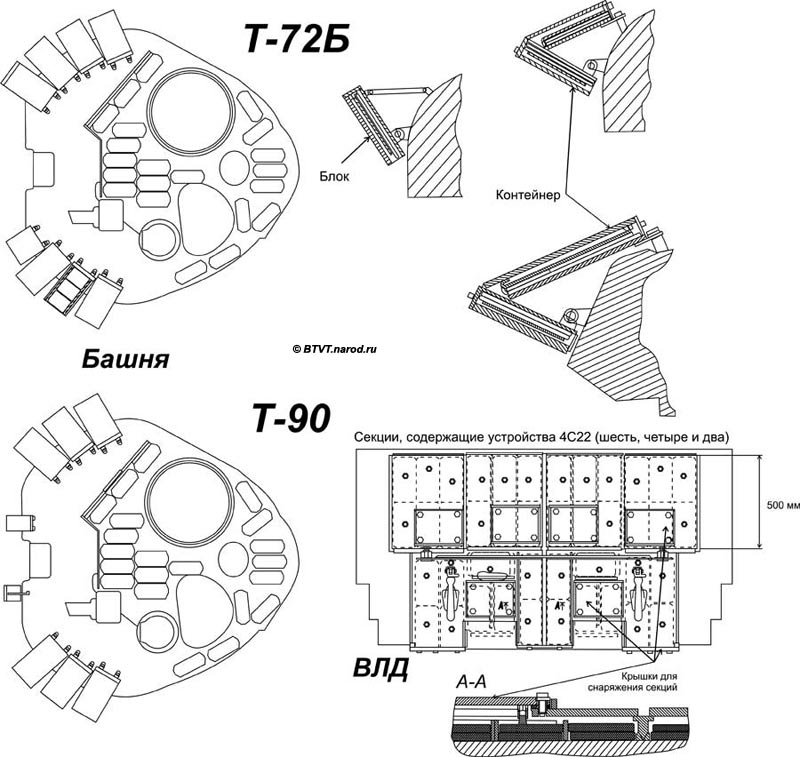

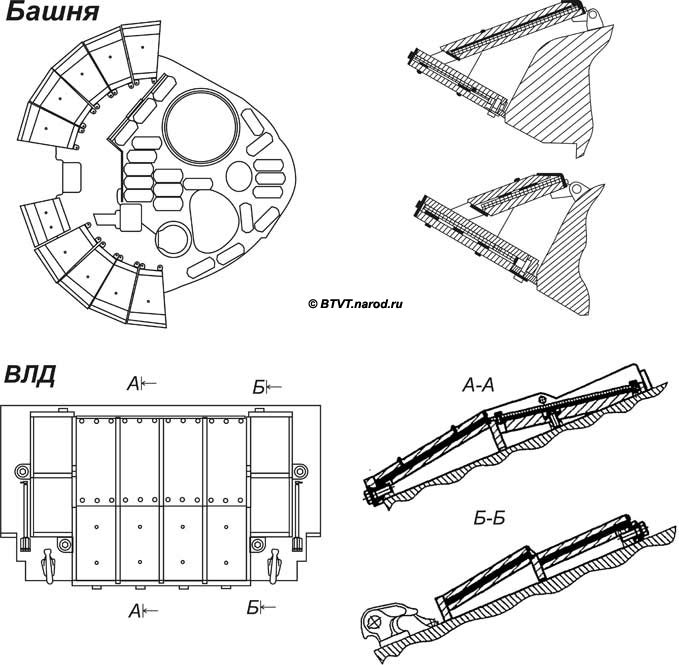

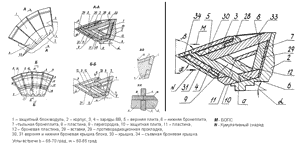

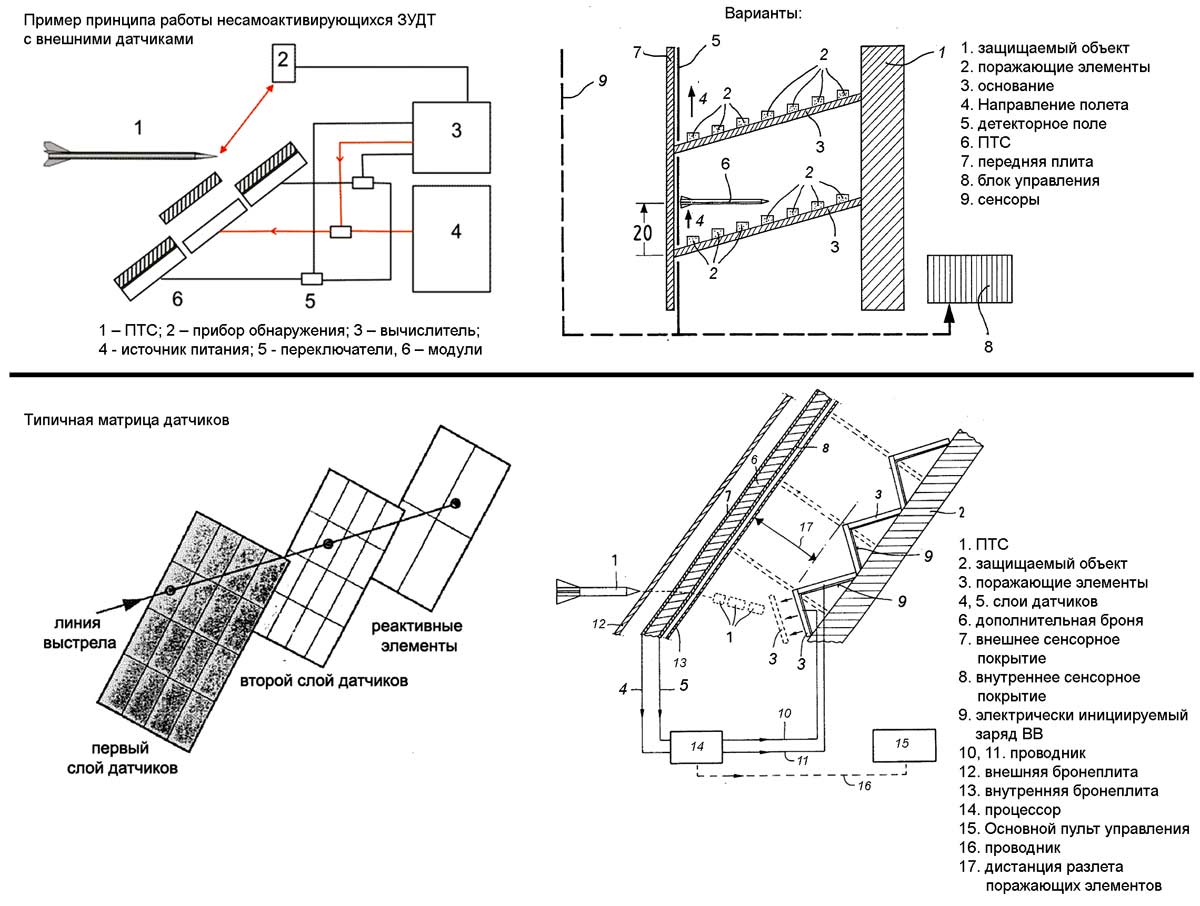

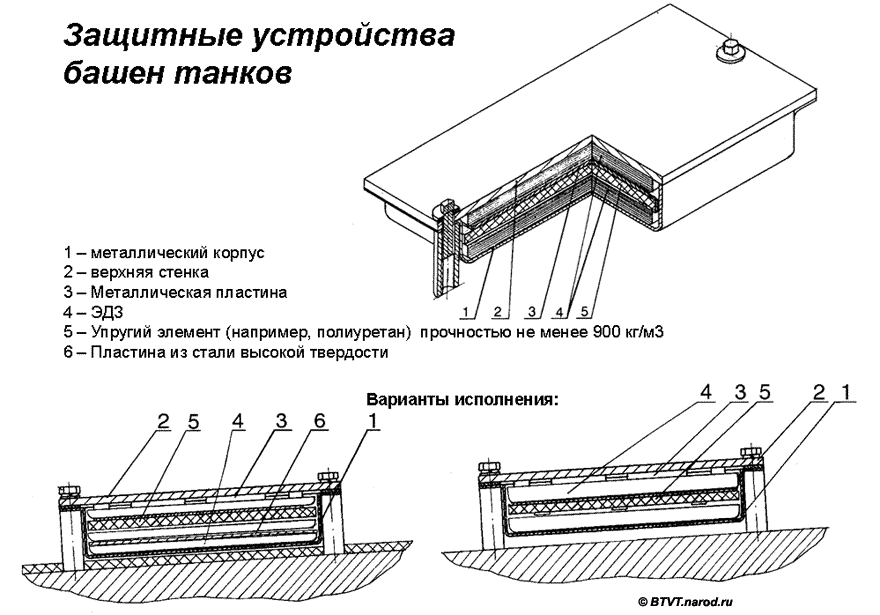

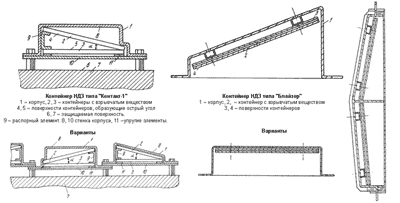

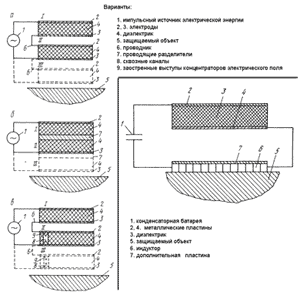

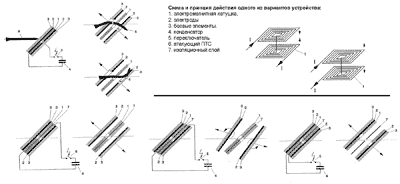

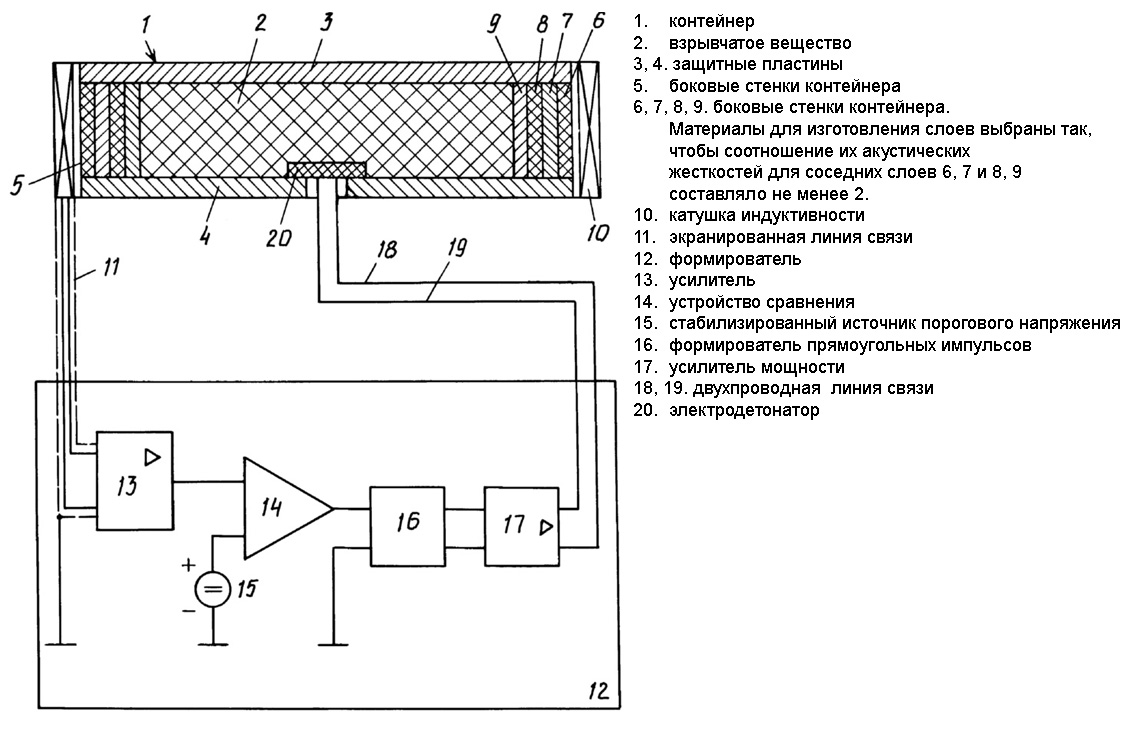

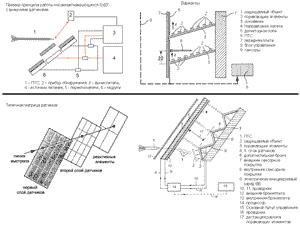

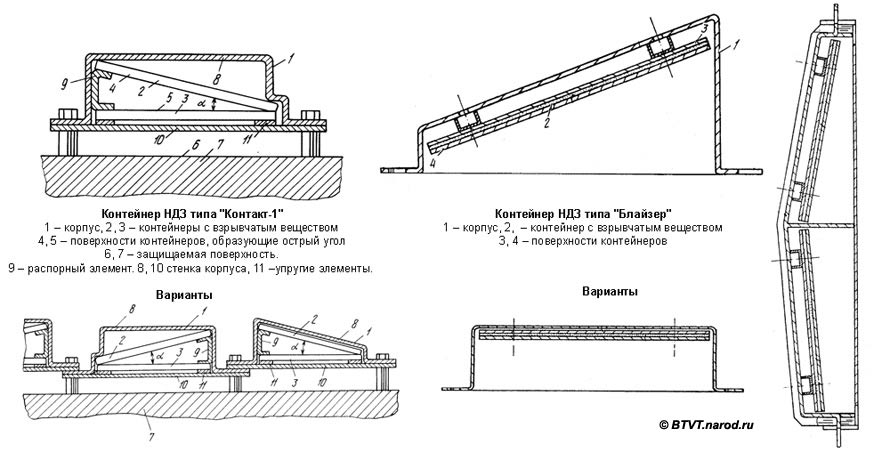

وهذا شرح مصور لكيفية تركيب النظام وآلية عمله ؟


This image has been resized. Click this bar to view the full image. The original image is sized 1200x906.

This image has been resized. Click this bar to view the full image. The original image is sized 890x452.

This image has been resized. Click this bar to view the full image. The original image is sized 700x583.

This image has been resized. Click this bar to view the full image. The original image is sized 800x757.

This image has been resized. Click this bar to view the full image. The original image is sized 679x665.

This image has been resized. Click this bar to view the full image. The original image is sized 880x615.

This image has been resized. Click this bar to view the full image. The original image is sized 690x496.

This image has been resized. Click this bar to view the full image. The original image is sized 1134x730.

نستكمل بعض العرض لصور تشرح الية عمل النظام



[محمد الغوري]

رد: أخر صيحة فى عالم الدروع التفاعلية

من موقع الشركة الأوكرانية :
​

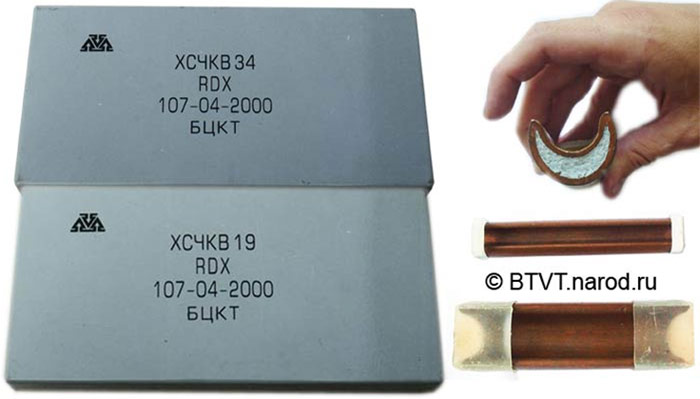

EXPLOSIVE REACTIVE ARMOUR "NOZH" MODULES





​

(Joint project of the State Central Bureau of Critical Technologies "MIKROTEK", SD&TB IPS NAS of Ukraine, Scientific-and-Engineering Center "Materials Explosive Treatment " of Paton Electric Welding Institute of NAS of Ukraine and Kharkov Morozov Machine-Building
Design Bureau)​

This image has been resized. Click this bar to view the full image. The original image is sized 740x442.

Explosive reactive armour modules of cumulative action "NOZH" ("Knife") are intended for use in reactive explosive protection systems (REPS) of mobile or stationary objects against armor-piercing, hollow-charge shells, impact-cumulative ammunition such as " Self Forging Fragments " etc.
An explosive reactive armour module "NOZH" is a nonseparable structure, which works momentarily without special initiation means, needs no preparation for application, servicing, and repair.
Modules "NOZH" have the following characteristics: high reliability (100 % of operation and protection against all types of antitank means), safety at firing from small arms, absence of detonation from splinters and incendiary mixes, interchangeability with built-in 4C20 or 4C22 elements of the REPS (manufactured in Russian Federation) in proportion of 1:2, increased efficiency (1.8-2.7 times compared to 4C22), lowered demolition action on the armour (compared to 4C22), easy mounting, low cost.
​

Overall dimensions: 250x125x36(250x125x26)mm. Weight: 2.8 (2.1) kg

الرابط
​

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل



[Saher ksa]

رد: أخر صيحة فى عالم الدروع التفاعلية

شكرا لك على الموضوع



[محمد الغوري]

رد: أخر صيحة فى عالم الدروع التفاعلية

وأخيرا أقدم للإخوة الأفاضل ورقة علمية صغيرة لكن رائعة​

وهى لمجموعة من الباحثين المصريين الكبار​

وموضوعها كيفية إختبار الدروع التفاعلية

http://hsrlab.gatech.edu/AUTODYN/papers/paper170.pdf​



[رٍسِـــلآنٍ]

رد: أخر صيحة فى عالم الدروع التفاعلية

اقسم بالله انه كانت تدور في راسي فكره تشبه هاذا النوع من الدروع مع اني جاهل بها الامور ولا اعرف شي عنها !!!



[ابوالعدل]

رد: أخر صيحة فى عالم الدروع التفاعلية

والله انا مافهمت الفكره



[الشهاب الجزائري]

رد: أخر صيحة فى عالم الدروع التفاعلية


يمكن لهذا الدرع الجديد تكملة مهمة الكاكتوز "ان صح التعبير "في انقاص الفجوة بين الدروع السلبيةالغربية و الشرقية



[محمد الغوري]

رد: أخر صيحة فى عالم الدروع التفاعلية

يمكن لهذا الدرع الجديد تكملة مهمة الكاكتوز "ان صح التعبير "في انقاص الفجوة بين الدروع السلبيةالغربية و الشرقية

رأى جميل

لكن لأقل لك التالى
لو التى 72 النسخة التصديرية التافهة ذات الدرع السلبى 360 ملم ضد السابو

ووضع الكاكتوز كتدريع جبهوى والنوج فى باقى الإتجاهات وفى السقف أيضا لأصبحت أقوى حتى من

أى دبابة غربية فى مقاومة كل مضادات الدبابات الممعروفة سواء سابو أو هيت أو صواريخ ذات رؤس

ترادفية حتى الكورنيت وضد كل صورايخ الهجوم السقفى أيضا



[ألب ارسلان]

رد: أخر صيحة فى عالم الدروع التفاعلية

السلام عليكم موضوع ممتاز ويستحق التقييم تقبل تقييمى لك وللموضوع هذا الموضوع اثبت ارائى بشأن الدروع الاكرانية والروسية انها كانت ومازالت الافضل فى العالم



[milasus007]

رد: أخر صيحة فى عالم الدروع التفاعلية

الشيء الرائع في هذا النوع الجديد من الدروع انه سيوفر حماية كبيرة جدا لعربات المشاة القتالية،و بالتالي سيجعل منها خطرا حقيقيا ضد الدبابات.



[محمد الغوري]

رد: أخر صيحة فى عالم الدروع التفاعلية

السلام عليكم موضوع ممتاز ويستحق التقييم تقبل تقييمى لك وللموضوع هذا الموضوع اثبت ارائى بشأن الدروع الاكرانية والروسية انها كانت ومازالت الافضل فى العالم

شكرا على مرورك وعلى التقييم

فعلا الدروع التفاعلية الروسية والأوكرانية لا مثيل لها حتى الان

الدولة التى قد تقترب منهم قريبا ربما فرنسا



[محمد الغوري]

رد: أخر صيحة فى عالم الدروع التفاعلية

الشيء الرائع في هذا النوع الجديد من الدروع انه سيوفر حماية كبيرة جدا لعربات المشاة القتالية،و بالتالي سيجعل منها خطرا حقيقيا ضد الدبابات.

نعم لكن لمنطقة البرج فقط (turret)

لكن تبقى المنطقة بين سطح الشاسيه والقمرة الداخلية (hole)ضعيفة فى عربات المشاة القتالية

وهذا سيستلزم مزيد من التركيز على تخفيض الإرتفاع الكلى لعربات المشاة القتالية حتى تصعب إصابة تلك المنطقة
