مدرعة الفهد ناقلة جنود مدرعة

[القوات الخاصة 111]

تعيين: فهد بالعربية - 40 - 8 - 1
الشركة المصنعة : شركة عبدالله الفارس للصناعات الثقيلة
النوع : عربات مدرعة
الاسم : بعجلات ناقلة جنود مدرعة



وقد وضعت المركبة المدرعة فهد من قبل شركة عبد الله الفارس للصناعات الثقيلة ، التي يوجد مقرها في المملكة العربية السعودية في الدمام الى الشمال مباشرة من الظهران بالقرب من ساحل الخليج العربي


وفهد هو أول مركبة مدرعة صممت وبنيت في المملكة العربية السعودية وذلك في الإنتاج للحرس الوطني السعودي. وهو 8 عربة مدرعة ذات عجلات. السيارة متوفرة في خيارين: ل- 40 - 8-1 بالعربية مصفحة ناقلة و- 40 - 8-2 القتال المدرعة والاستطلاع السيارات (AFRV

- 80 - 2 مصفحة القتال والمركبات تنصت
ومركبة مدرعة تستوعب طاقما من أربعة. ويمكن تزويد السيارة مع برج لتركيب الأسلحة 105 ملم نكص منخفضة على AFRV ، و40mm الأسلحة على ناقلة جند. وقد تم تجهيز المحطة السائق مع مجموعة من المناظير الرؤية ليلا ونهارا. يمكن نطاقات رؤية ليلا ونهارا كما يمكن تركيبها على محطات الطاقم.

​

​

وقد تم تجهيز فهد مع 12 اسطوانة 550 حصانا ديوتز الهواء وتبريد المحرك. محرك المياه المبردة هو خيار متاح. السيارة لديه زد إف 6WG - 200 علبة التروس بدعم من شركة محدودة Zahnradfabrik باساو. والوحدة هي من تصميم layshaft مع براثن متعددة دفعتها لوحة هيدروليكيا إشراك التروس ، ومحول العزم الهيدروديناميكية كجهاز بدء التشغيل.
للاستخدام على الطرق المعدة ، تعمل بالطاقة فقط الأوسط 4 عجلات ، وقاد ، والسرعة القصوى 90 كيلومترا في الساعة. وتنفذ 550 لترا من وقود الديزل ، وإعطاء أقصى مدى 600 كم. ​

الأداء
وقد تم تصميم هيكل السيارة ، المحرك وناقل الحركة والتعليق ونظام تسوية لتوفير مستوى عال من الأداء لعبور الطرق الوعرة ومتغير. للسفر عبر الطرق الوعرة ، يتم تطبيق توجيه محرك الأقراص وبدعم لجميع العجلات 8. نظام المركبة التسوية تعمل في كل من دليل وطريقة تلقائية. السيارة قادرة على التفاوض المنحدرات يصل الى 80 ٪ ، المنحدرات الجانب إلى 55 ٪ والخنادق الطبيعية والهندسية إلى 2500 ملم و 2000 ملم.
نظام التعليق في السيارة هو غاز النيتروجين مجتمعة الربيع ونظام التخميد الهيدروليكية. لإطلاق الأسلحة النووية ، يتم إغلاق سلسلة من الصمامات على النيتروجين نظام الغاز لتوفير أقوى نظام تعليق هيدروليكي. وبمجرد أن يتم تفريغ الأسلحة الرئيسية للنظام غاز النيتروجين وإعادتها إلى السيارة نظام تعليق السيارة وعلى استعداد للشروع عبر التضاريس الوعرة ساحة المعركة.
نظام هيدروليكي برمائية يتوفر كخيار. السرعة القصوى برمائية هو 8 كم / ساعة. بدن والمياه مختومة ومحكم ​

الحماية الذاتية
بناء الهيكل يتضمن ارتفاع صفائح سبائك الصلب واحدة جنبا إلى جنب مع طبقات متعددة من مواد كيفلر من أجل حماية إضافية ضد الذخيرة المضادة للأفراد. تكييف الهواء مع النووية والكيميائية والبيولوجية وتصفية كتجهيز قياسي. حريق دليل القتال نظام مزودة نظام أوتوماتيكي كخيار. ​

- 8 - 1 ناقلة أفراد مصفحة
المتغير ناقلة جند مدرعة ، طراز إف - 40 - 8-1 ، لديه القدرة على حمل 11 جنديا مجهزة بالاضافة الى السائق. موقف المحرك في آسيا والمحيط الهادئ هو في الجبهة بدلا من في الجزء الخلفي من السيارة. باب منحدر كبير (والذي هو غير مجهزة على المتغير مركبة القتال) في العمق يعطي الوصول إلى مقصورة القوات.
قدرة الوقود من السيارتين هو نفسه. محرك أصغر ، وديوتز 10 اسطوانة ، 400 حصانا المحرك ، جنبا إلى جنب مع انخفاض الوزن التشغيل فارغة والحمولة القتالية ، ويعطي 800 كم تجوب المدى ، والتي هي 200 كيلومترا أبعد من ذلك للمركبة القتال. ​

مواصفات
الممتلكات القيمة
عدد من عجلات محرك 8
عدد من العجلات 8
ماكس. السرعة على الطرق (كم / ساعة) 90
محرك انتاج الطاقة (حصان) 500
ماكس. مجموعة الطرق (كم) 600
التدرج (٪) 80
الجانب المنحدر (٪) 55
خندق (ملم) 2500 ​

فهد بالعربية - 40 - 8 - 1 الكميات:
البلد الكمية
المملكة العربية السعودية 100
المجموع : 100​

منقول من موقع عسكري أجنبي :ANSmile04[1]:​

رابط الموقع

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل

تحيآآآآتي ​

​

​



[sherief]

رد: مدرعة الفهد ناقلة جنود مدرعة

أول موضوع اراه عن الفهد السعوديه ولا يحدث الخلط المعتاد مع اختها المصريه.30[1]:
معلومات قيمه وشكرا على الموضوع الرائع.



[النسرالعربي]

رد: مدرعة الفهد ناقلة جنود مدرعة

لا اعلم اخي هل ما زال انتاج هذه المدرعه ام اوقف انتاجها على العموم هناك برنامج حكومي مع تركيا لانتاج مدرعات وهناك عده شركات خاصه انتجت مدرعات افضل من الفهد

نتمنى التوفيق



[القوات الخاصة 111]

رد: مدرعة الفهد ناقلة جنود مدرعة

تلقيت رسالة من أحد القراء يطلب نشرهاهنا

الرسالة :

السلام عليكم

لقد عملت في هذا المصنع لمدة 4 سنوات ضمن فريق التصميم . كنت متخصصا في تصميم الأنظمة الكهربائية و الإلكترونية .

إليك هذه الصورة لتعلم أين وصلنا .

هذه الصورة لدائرة التحكم و الاستشعار لوضع القواطع الكهربائية لعدد 60 دائرة تغذي أنظمة مختلفة للمدرعة في نفس الوقت.

هذه الدائرة صممت واختبرت و أنتجت في المملكة

.يعد من الأمور الواعدة (Printed Circuit Boards) الوصول إلى إنتاج الدوائر المطبوعة

أما الآن فهذه بعض المعلومات عن المدرعة السعودية ذات الدفع الثماني والحاصلة على براءة اختراع عن نظام التعليق الهيدروليكي .

تنتج هذه المدرعة من بداية التصاميم وحتى أجراء الاختبارات النهائية في المملكة.

لا أستطيع أن أقول عنها إلا أنها من افضل المدرعات في فئتها ولها قدرات حركية عالية و ميزات ترفع من قدرات أي نظام تسليح

يختار ليركب عليها. من أروع ما أعرف عنها أنها تستطيع اجتياز عوائق لا يجتازها سوى المجنزرات ( الدبابات).

كنت أشاهد الاستعراض الحركي لمجموعة من آليات الحرب في معرض أيدكس 99 في أبو ظبي (دبابات , مدرعات, ناقلات جنود....)

وكان أمامي في المنصة مجموعة من الروس ولا أزعم هنا أني أفهم الروسية ولكن كان بجانبي سلوفاكي يفهم الروسية لاحظ افتخاري

بالمدرعة فما كان منه إلا أن بادرني قائل (بالإنجليزية) سوف تكون سعيدا أكثر لو علمت ما يقوله الروس عن مدرعتكم

, فقلت له ماذا يقولون ؟ قال : (يقول أحدهم لصاحبه : لا أدري كيف استطاع السعوديون إنتاج هذه المدرعة في أربع سنوات فقط)

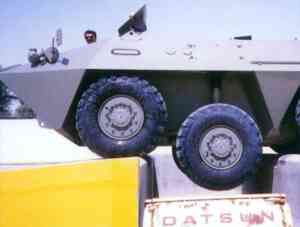

مدرعة برمائية تستطيع الإبحار في أي عمق دون إضافة أي تجهيزات. في الصورة المرفقة نظام التوازن الفريد من نوعه يستجيب لأحد

العوائق مما أدى إلى ارتفاع المدرعة (16 طن ) المسافة التي ترونها في الصورة.

عندما شاركنا في معرض يوروساتوري 88 في فرنسا كان مراسلو وكالات الأنباء و المصورين يتزاحمون لأنهم لم يصدقوا أن هناك مدرعة

يمكن تغيير مجموعة الحركة ( المحرك و جهاز نقل الحركة Transmission) في 10 دقائق بحيث تعيد المدرعة ذات المحرك

المعطوب الى الميدان بعد توقف لا يتجاوز ربع ساعة.

أما عن الاستعانة ببعض الموردين من الخارج فهذا أمر غير مستغرب طالما أنت تملك التصميم الأساسي فلك الحق أن تستعين بالشركات

المتخصصة.

هذه بعض الأمثلة :

عملاق صناعة الطائرات (العسكرية و المدنية) شركة Boing الأمريكية تستخدم محركات من إنتاج Rolls Royce البريطانية.

شركة Air Buss الأوروبية للطائرات تستخدم محركات Pratt & Whitney الأمريكية.

دبابات T 72 الروسية تستخدم محركات MTU الألمانية. برج التسليح الخفيف من شركة AC- Delco الأمريكية يستخدم نظام توجيه بصري من Royal Ordinance البنت الأصغر لـ British Aerospace.

لا يمكن لمصنع في العالم أن يستقل لوحده ويخرج منتج % 100من إنتاجه.

مشروع لو قد ر له الاستمرار فسوف يؤتي ثمارا طيبة



[السرية 113]

رد: مدرعة الفهد ناقلة جنود مدرعة

جميل حقا امر جيد صراحة
ماذا عن الالكترونيات ............كما انا لدي سؤال الموقع الذي وضعته اخي يتحدث عن عدد 100 فقط يعني هل تم توقيف الانتاج ومتى بدا هذا الاخير اصلا
ماهي الصناعات العسكرية السعودية ياخوتي من غير هذه المدرعة
​



[djoumen]

رد: مدرعة الفهد ناقلة جنود مدرعة

السلام مجرد تساؤل متى ستباع في الاسواق الخارجية
اخي الكريم مع احترام الشديد لرأيك و اعتزازي و فخري الشديد بالسعودية اللي هيا بلادنا الكل قبل ما تكون بلادك لالا انو لازم نخلو مشاعرنا بعيدة عن الحقيقة انا متاكد انو ما هيا الا صورة طبق عن غيرها و بمجموعة اجزاء تركب فقط في السعودية لانو من سابع المستحيلات مثلا انو يكون محركها صنع سعودي او نظام تسليحها او تدريعها او غيرو لكن نتمنالكم التوفيق



[ابوالعدل]

رد: مدرعة الفهد ناقلة جنود مدرعة

ان شاءالله تنتشر هذي المدرعه
بالجيش السعودي
حتى نحد من اعتمادنا على الغرب
ولو قليلا



[Saher ksa]

رد: مدرعة الفهد ناقلة جنود مدرعة

من الواضح انها شئ يفتخر به
لكن كم عدد المدرعات المصنوعة منها
وفي شئ ماني فاهمه وهو هل المدرعة صناعة سعودية كاملة لا تحتوي اي قطعة مستوردة
واذا كان في قطع مستوردة فما هي



[القوات الخاصة 111]

رد: مدرعة الفهد ناقلة جنود مدرعة

السلام مجرد تساؤل متى ستباع في الاسواق الخارجية
اخي الكريم مع احترام الشديد لرأيك و اعتزازي و فخري الشديد بالسعودية اللي هيا بلادنا الكل قبل ما تكون بلادك لالا انو لازم نخلو مشاعرنا بعيدة عن الحقيقة انا متاكد انو ما هيا الا صورة طبق عن غيرها و بمجموعة اجزاء تركب فقط في السعودية لانو من سابع المستحيلات مثلا انو يكون محركها صنع سعودي او نظام تسليحها او تدريعها او غيرو لكن نتمنالكم التوفيق

ياخي المحرك ليس صناعه سعودية الباقي سعودي الصناعه


اذا التدريع والتسليح غير سعودي

ماذا صنعت السعودية هههههههههههههههههههههههه

ياخي الصناعه سعودية كامله

فقط المحرك



[GODERIAN]

رد: مدرعة الفهد ناقلة جنود مدرعة

رايت هذه العربة في التلفزيون السعودي منذ تسعينات القرن الماضي والى الان يقال ان مجموع ما صنع منها 100؟؟؟ هذه العربة ذات اصل نمساوي قد تكون مشتقة المدرعة النمساوية باندور ان لم تخني ذاكرتي وهي عربة جيدة وانتاج وطني كان المفروض تكون العربة الاولى في الجيش السعودي.



[ألب ارسلان]

رد: مدرعة الفهد ناقلة جنود مدرعة

رايت هذه العربة في التلفزيون السعودي منذ تسعينات القرن الماضي والى الان يقال ان مجموع ما صنع منها 100؟؟؟ هذه العربة ذات اصل نمساوي قد تكون مشتقة المدرعة النمساوية باندور ان لم تخني ذاكرتي وهي عربة جيدة وانتاج وطني كان المفروض تكون العربة الاولى في الجيش السعودي.

بس 100 عدد قليل جدا يا اخى



[GODERIAN]

رد: مدرعة الفهد ناقلة جنود مدرعة

بس 100 عدد قليل جدا يا اخى

يا اخي لا يعيبنا شيء اذا ما اردنا ان نصنع المعدات العسكرية قد يقول قائل حتى لو تمكنا فلن تكون بمستوى الغرب وهذا صحيح موقتا فهذه الصين تصنع معداتها بنفسها وهم من تحسن الى احسن وهذه سنة الله في كونه, مشكلتنا انا نتاثر سياسيا بالخارج نحن لا نستطيع ان نزرع خشية ان نستقل ونكتفي غذائيا؟! فما بالك تسليحيا.



[فيصل التميمي]

رد: مدرعة الفهد ناقلة جنود مدرعة

السلام مجرد تساؤل متى ستباع في الاسواق الخارجية
اخي الكريم مع احترام الشديد لرأيك و اعتزازي و فخري الشديد بالسعودية اللي هيا بلادنا الكل قبل ما تكون بلادك لالا انو لازم نخلو مشاعرنا بعيدة عن الحقيقة انا متاكد انو ما هيا الا صورة طبق عن غيرها و بمجموعة اجزاء تركب فقط في السعودية لانو من سابع المستحيلات مثلا انو يكون محركها صنع سعودي او نظام تسليحها او تدريعها او غيرو لكن نتمنالكم التوفيق

التقنية من روسيا



[Ozone]

التقنية من روسيا

والله يا انت رايق... ترد على موضوع له 13 سنه



[فيصل التميمي]

والله يا انت رايق... ترد على موضوع له 13 سنه

13 سنة !!!!!!!!!! التاريخ هههههه



[*الــمُــعـــآوي*]

ابشركم المدرعة جاري تحديثها ضمن مشروع خاص تقوم به شركة سعودية



[madodedo]

ابشركم المدرعة جاري تحديثها ضمن مشروع خاص تقوم به شركة سعودية

تقصد هتتغير بتصميم جديد بنفس الاسم ولا أعادة بناء على التصاميم القديمة



[زيد الخيل]

ابشركم المدرعة جاري تحديثها ضمن مشروع خاص تقوم به شركة سعودية

الله يبشرك بالخير منتج وطني كنا نتمنى له الدعم و الاستمرارية والتطوير , لكن مشكلتها أنها ظهرت في زمن الفساد و التنفع من عقود التسليح الخارجية فتم تحجيمها لصالح التعاقدات الأجنبية



[*الــمُــعـــآوي*]

السلام عليكم ورحمة الله وبركاته سنتكلم عن هذا الموضوع الذي اصبح مزعج لي انا بسبب كثرت الكلام فيه وكثر التحلايلات ومزال البعض ينتظر دخول مدرعة تم تصميمها في الثمانينيات ويعتقد دخولها للخدمة في اي وقت لو كانت مشروع مقاتلة كان انتهى المشورع واصبحت في الخدمة

حت نتكلم عن مشروع الفهد لابد ان نتكلم عن مهندسها ومبتكرها
الدكتور المهندس عبدالله بن عثمان الفارس الشمري من مواليد قرية جوي بالقرب من محافظة المجمعة تعلم ودرس في السعودية وابتكر العديد من الايات والصفائح وكانت له ابتكارات لصالح الجيش السعودي والامن السعودي خلال السبعينياكان المهندس يطور مشروع خاص مع عدد من المهندسين السعوديين في تطوير عربة عسكرية لصالح الجيش السعودي وفي عام 1418هـ كان عبدالله الفارس في مكة عندما حدثت مصيبة اقتحام جهيمان الحرم المكي وخلال صخب الاحداث فكر المهندس في صناعة مدرعة سعودية ذات ذات قدرة كبيرة وبدا بمشروع مدرعة الجزيرة ونجح المشروع نجاح باهر وتعاقد الجيش السعودي على 50 مدرعة كانت تخدم في الجيش السعودي في المنطقة الجنوبية وكانت بها عدة مشاكل منها ارتفاع درجات الحرارة وتوقف المدرعة في المناطق الجبلية ما دفع شركة الفارس على استبدال المحركات بمحركات اكبر وتطوير طريقة تهوية جديد للمحرك وهنا تم بيع 10 مدرعات للاختبار وكان المشرف على اختبار المدرعة في الربع الخالي المهندس نفسهبعد نجاحها تم شراء 377 مدرعة وخدمة في المنطقة الجنوبية وحصلت لها ايضا مشاكل ولكن كان مهندسي الجيش قد عدلوا على بعض قطعها واستمرت حتى خرجت من الخدمة عام 1999 واخرها عام 2005 وتقدر تشوفونها في القاعدة البرية في خميس مشيط
بعدها تحمل المهندس تكاليف لعل ذلك بسبب ارتفاع رواتب المهندسين السعوديين اللي اغلبهم من اهل القطيف وكان المهندس عبدالله صخي جدا ويحترمهم جدا
وبدا مع مهندسيين سعوديين تطوير مدرعة الفارس اللي تم تغيير اسمها الى مدرعة الفهد
شراء الحرس الوطني منها 40 مدرعة عام 1988م وايضا الكويت طلبت 50 عام 1988م وتوقف المشروع عام 1990م بسبب غزو الكويت حسب كلام المهندس وخلال عام 1991 تم طلب 100 مدرعة لصالح الحرس الوطني و40 مردعة لصالح الكويت وايضا 66 مدرعة تم سحبها من طلب سابق للجيش السعودي وتسليمها للجيش البنجلاديشي الذي كانت من مهماته مراقبة حدود الكويت والعراق حتى عام 2002 وايضا طلب باكستان مدرعات ولا نعرف الحقيقة كم مدرعة وكذب من قال انها تتجاوز 100 مدرعة
عام 1995 تقريا تم عرضها في المعرض الدفاعية وتم تطوير نموذج جديد منها فيه نظام هدروليكي طوره المهندس عبدالله ومهندس نمساوي اسلم بعد ذالك وعاش في السعودية حتى توفى رحمه الله النظام اعجب الروس وتكلموا عنه لكن سبحان الله النظام لم يعجب الجيش السعودي وربما فشلت المدرعة في اختباراتها في خشم العان والله اعلم وحسب مصادر خاصة ان المدرعة فشل نظامها بسبب الحراره لذلك فكر المهندس فس اعادة تطوير النظام الهيدروليكي وتقديم المحرك وتطوير برج جديد تم افتتاح مصنع خاص بالمدرعات تحت رعاية الامير سلطان بن عبدالعزيز الذي كان مهتم جدا في تطوير مدرعة سعودية وكان يدفع مبالغ للمهندس لاستمرار المشروع واوكل له مهم ادارة مشروع مصنع المدرعات التابع للمؤوسسة العامة للصناعات العسكرية التي كانت فقط تصنع بنادق والهاونات وبعض المسدسات وتنصع بعض الذخائر
عام 1998 اجري اختبار اخر للمدرعة
ورفضتها البحرية السعودية وبعد مدة طلب الجيش السعودي اعادة تطوير المدرعة تحت مخططات جديدة منها مكان البرج ومحرك اخر مادف المهندس بتغيير خطة المشورع بالكامل واستمر في تطويرها مع اصلاح بعض المشاكل التي ظهرت على المدرعة في الحرس الوطني ومنها (...........................)
وظهرت في عدة محافل عام 1998 و عام 2000
دخل المهندس في مشروع اخر بعيدا عن الصناعات العسكرية وبدا في انتاج الكافيار في صحراء السعودية وحقق ارباح كبيرة جدا منه
بدا احياء مشروع المدرعة بعد تحسينات ادخلت عليها

وبدا المهندس المشروع الجديد عام 2000 ولكن عام 2001 تم ايقاف المشروع مؤقتا وحسب كلام المهندس ان السبب في ذلك احداث سبتمر في امريكا ؟؟؟؟؟!!!!!!! وهنا انتهى مشروع مدرعات الفهد
اللي في خدمة الحرس الوطني مودوة منها مدرعات اخرجت من الخدمة واصبحت مجسمات في مقرات كتائب لواء الامام محمد مع دبابات سوفيتية ومدافع اغتنمها الحرس الوطني مع الجيش العراقي خلال حرب الكويت واللي يعمل في الحرس يعرف ولا يمكني تصويرها
واحب اعرفكم ان مدرعة الفهد لها نموذج صغير جدا للاستطلاع صنع منها تقريبا 70 مدرعة
بعد مدة طويلة ظهرت صور للمدرعة الفهد في مصنعها في الدمام وربما يتم احياء هذا المشروع وشوهد نماذج منها تنقل على شاحنات وربما سيتم مشاعدتها لاحق او تم نقل ماتبقى منها (لتشــــــــاليح الخردة ) كما كانت نهاية مدرعات الفهد في الخدمة اما مرمية او خردة تنتظر سحقها
هذا والله اعلم
.
.



[*الــمُــعـــآوي*]

مدري عنها ؟؟
