التور ام-1 الروسي في حوزه أمريكا

[Algerian Warrior]

رد: التور ام-1 الروسي في حوزه أمريكا

ولكنها تعرفت على عمل نظام الميج
وعرفت كيف تقتلها في المعارك

والاس300 ايضا عرفت امريكا كيف تتعامل معه
بطريقة غير فك اللوغاريتمات
طريقة فنية اخرى وهيا اغراق المنظومة بصواريخ كثيفة حتى تطلق مضاداتها
وبعد ذالك تنتهي المضادات وتبقى الانظمة فارغة من الصواريخ
بعد ذالك تأتي الموجة الاخيرة من الصواريخ لتدمره ويصبح لديك خلل في الانظمة الدفاعية
وهكذا حتى تدمر كل الانظمة

الله يستر الان مذا سوف يحدث للتور ام
​

هذا يسمى الاغراق و قد يحدث لاي نظام دفاع جوي لكن الفكر الروسي الجديد اصبح يعتمد على تكامل المنظومات لتفادي هذا المشكل و تقوية شبكة الدفاع مما يجعل من شبه المستحيل تجاوز هذه الانظمة - ارجو ان اوصلت الفكرة بشكل صحيح -
​



[FISHER]

رد: التور ام-1 الروسي في حوزه أمريكا

اخي فارس موضوع الاغراق كلاام غير صحيح حتى لو قاله خبير طبعا انا اتكلم عن جيش مثالي هنا ... قد يكون صحيحا فقط في حالة خاصه جدا . ثم ان شراء امريكا لنظام روسي لا يعني ان النظام اصبح عديم الفاعليه للدول الاخرى ......

ياخي انت تشرح بلقطارة لنا

اشرح وكمل بتفاصيل لاني استمتع بمشاركتك
​



[f-14d]

رد: التور ام-1 الروسي في حوزه أمريكا

ظام التور ام 1 او سام 15 sa-15 Gauntlet


مواصفات النظام واستخدامة :-
يعتبر نظام التور ام 1 من اكفأ انظمة د/جو لاعتراض الاهداف المنخفضة والمتوسطة الارتفاع بما فيها الهليكوبترات والصواريخ الطوافة والصواريخ ارض ارض ويستخدم اسلوب الاطلاق الراسى بلاضافة الى امكانية الاشتباك مع هدفين فى وقت واحد من ذوى السراعات العالية
مراحل الاشتباك : يتم تنفيذها بالكامل اليا بكفاءة عالية من خلال عدد 3 كومبيوتر ذات سرعات عالية جدا تصل الى مليون عملية فى الثانية تقوم الحاسبات بعمليات المعالجة واجراء الحسابات مما يقلل من زمن رد الفعل والذى يصل الى 8 ثانية من لحظة اكتشاف الهدف حتى اطلاق الصواريخ
نظام sa-15 متحرك ويتميز مقدرتة على الاشتباك منفردا لذلك يمكنة العمل مع التشكيلات البرية المتحركة ::: مدرعات -ووحدات ميكانيكية :::: حيث يمكنة تنفيذ جميع مراحل الاشتباك اثناء التحرك مع وقفة قصيرة لاطلاق الصواريخ وتوجيهها ... كما يمكنه التكامل مع شبكة الدفاع عن الدولة من خلال نظام قيادة وسيطرة متطور
مكونات النظام الرئيسية : -
1- رادار البحث
2- رادار تتبع وتوجية الصواريخ
3- نظام تتبع تلفزيونى
4- الصواريخ ::: ثمانية صواريخ فى 2 مجموعة كل مجموعة اربعة صواريخ :::
5- نظام تحكم واتصالات
6- وحدة توليد قوى 75 ك وات
مكونات النظام بالكامل محملة على شاسية مركبة مجنزرة حيث وضع كل من قوازف الصواريخ ومجموعة الرادارات على برج كبير دوار بمنتصف المركبة وتتكون المركبة من طاقم مؤلف من 3 افراد ::: قائد الطاقم - عامل التشغيل - سائق المركبة ::::
ا- مجموعة الرادارات :-
رادار البحث :: surcillance radar :::

رادار نبضى ثلاثى الابعاد يعمل فى الحيز "c" يمكنة التعامل مع 48 هدف لحظيا ويقوم بتحديد الاولويات حتى 10 هدف لرادار التتبع طبقا لخطورتهم ويصل اقصى مدى للكشف 25 كم
ب- رادار التتبع :: tracking radar :::: هو رادار نبضى ايضا يعمل بنظرية دوبلر فى الحيز "k " ذو هوائى من نوع المصفوفات متغيرة الطور ""phasad array ""
قادر على تتبع واتمام عملية الاشتباك مه هدفين من ذوى السرعات العالية فى وقت واحد وتوجية الصواريخ راداريا اليها
جـ - نظام التتبع الالى التلفزيونى يستخدم للتبع وضمان استمرارية العمل فى ظروف استخدام الاعاقة الالكترونية ويصل مدى عملة حتى 20 كم
2- الصواريخ :::
يستخدم نظام تور ام 1 صواريخ طراز 9m331



ذو مرحلة اطلاق واحدة ويطلق من القاذف راسيا ::بفاصل 3 ثوانى بين الاطلاق الاول والثانى :: فى الاطلاق بيتم اطلاق الصاروخ راسيا حوالى 20 متر ثم يتم توجية الصواريخ الى الهدف بواسطة thruster jets وعندها يبدا محرك الصاروخ ذو الوقود الصلب عملة فى دفع الصاروخ حيث يتم توجيهه بالاوامر الرادارية الى نقطة اعتراض الهدف بطرق توجية مختلفة تعتمد على اسلوب ونوع الهدف المهاجم
اقصى سرعة للصاروخ 850 متر على الثانية وعند اقصى مدى له تصل السرعة الى 600 متر على الثانية
اقصى مدى للاعتراض 12 كم واقل مدى 1500 متر
اقصى ارتفاع للاعتراض 6 كم واقل ارتفاع هو 10 متر
اقصى تحمل للصاروخ فى المناورة هى 30 ج
وزن الراس المدمر للصاروخ هى 15 كجم شديدة الانفجار بطابة تقاربية
طول الصاروخ 3.5 متر وقطرة 73.5 سم
نظام القيادة والسيطرة :-
يقوم مركز القيادة المتحرك المصاحب للوحدات :: غالبا ما تكون اربعة انظمة فى كل سرية ::
بتخصيص المهام لها حيث يستقبل مركز القيادة والانذار من رادارات الانذار المصاحبة للتشكيل وذلك للحصول على الموقف الجوى ثم يقوم بتخصيص الاهداف للوحدات قبل دخول الاهداف مرماها ويتم ارسال الاوامر لاسلكيا خلال قناة لاسلكية مشفرة مداها 20 كم فى التردد من 1 الى 30 ميجا هرتز ويوجد ايضا اجهزة تامين اتصالات مؤمنة ضد اعمال الاعاقة اللاسلكية
وتم ظهور النظام اول مرة فى معرض فى روسيا لانظمة الدفاع الجوى المتطورة عام 1991 وتم الانتاج الكمى منة عام 1986 للجيش الروسى



[BERKUT_SU]

رد: التور ام-1 الروسي في حوزه أمريكا

ياخي انت تشرح بلقطارة لنا

اشرح وكمل بتفاصيل لاني استمتع بمشاركتك
​

أخي فارس المشكله ما بقدر ادخل المنتدى من الكمبيوتر فاستخدم الجوال لاانه بدخل بدون مشاكل منه بس ما بعرف اكتب براحتي من الجوال لهيك انا بكتب جمل بسيطه وبطلع . مش عارف شو مشكلة المنتدى



[ولد الديره]

رد: التور ام-1 الروسي في حوزه أمريكا

فضلت الأحتفاظ بالمصدر لنفسي اخي ولكن لإجل عين تكرم الف عين ، تفضل المصدر

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل

وازيد الشعر بيت ، النسخه المعروضه في الصور هي التور ام-1 الروسيه تنقل عبر ولايه ألاسكا الأمريكيه اثناء مناورات ريد فلاج ( العلم الأحمر ) 2011 وطبعا هي ليست الأحدث ، روسيا صنعت نسخه احدث من نظام التور ام-1 واسمته بالتور ام-2.

التور ام-2

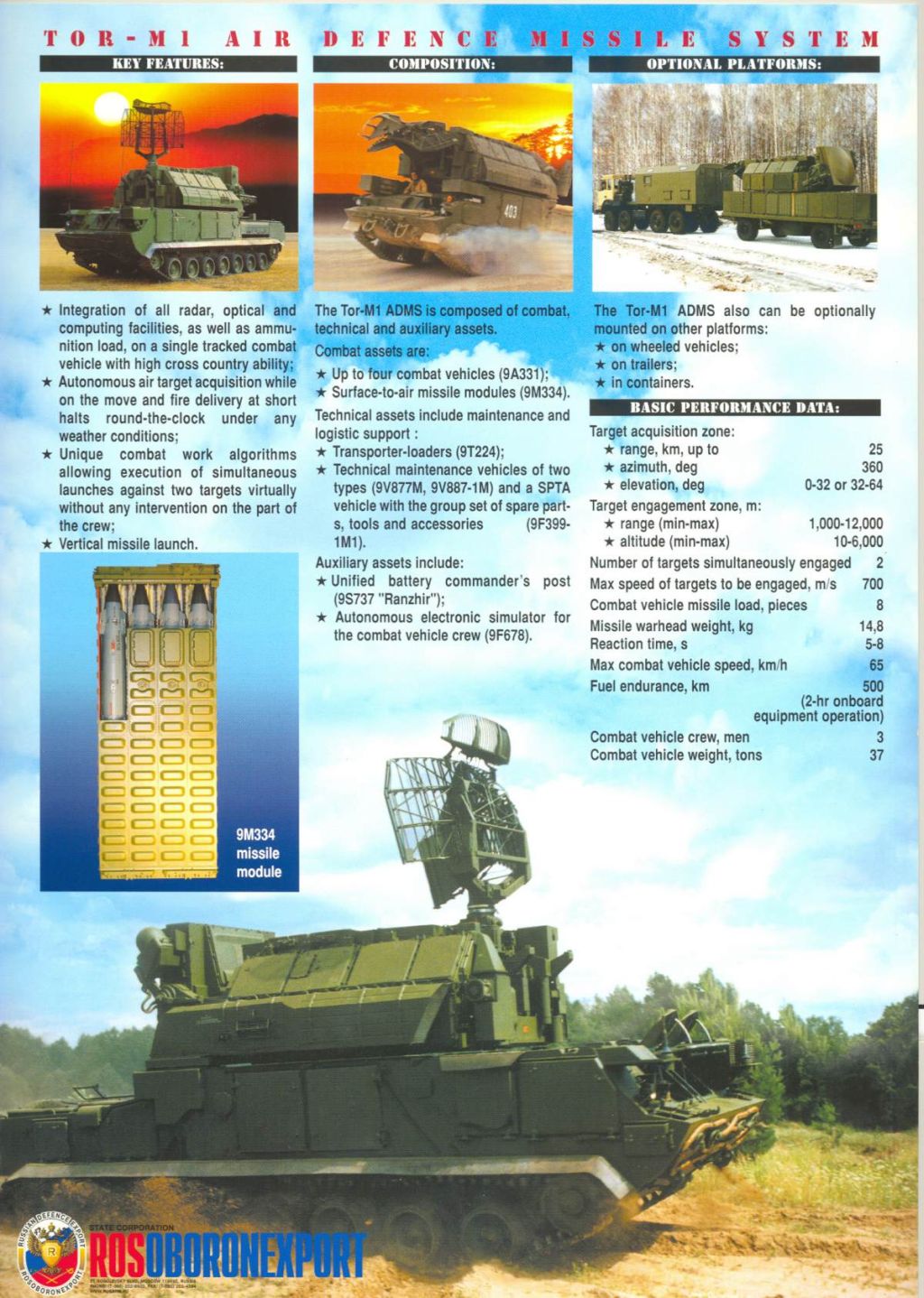

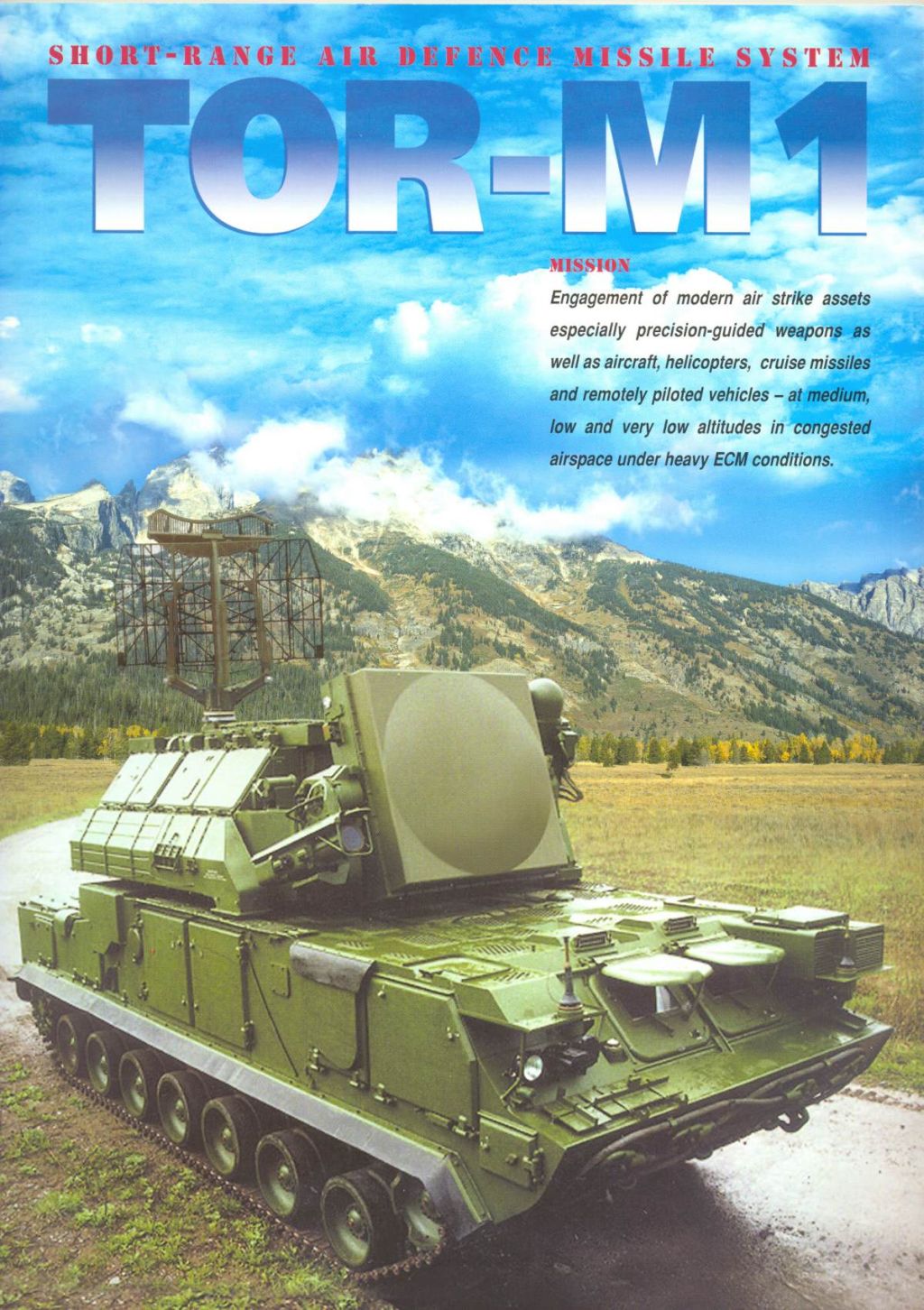

وهذه معلومات عن النسخه تور ام-1 التي حصلت عليها امريكا.

الله لايهينك اخ صلاح وجزاك الله كل خير على الافاده



[BERKUT_SU]

رد: التور ام-1 الروسي في حوزه أمريكا

معرفة المعده المعادية عن قرب امر مفيد جدا للمقاتلين لمن بنفس الوقت لا يجعل من المعده عديمة الفائده كما يتوقع الكثير

فالعناصر المهمه في هذه الانظمه مثل الصاروخ وانظمة الرادار قابله للتعديل والتعيير لكن لو فرضنا انها لم تغير فهذا لا يعني ايضا انها عديمة النفع لاا التور م من المفترض انه مخضص لحماية اهداف خاصه ضد القذائف الذكيه اولا ثم ان التور م مصمم ليكون مرتبط بشبكة دقاع جوي متكامله ثانيا وثالثا في الحرب على الواقع عليك ان تعتمد على معلومات حقيقية حيه وليس على نموذج لان المعلومات الاهندسيه والمواصفات هلتي حصلت عليها من اكرانيا مثلا قد تغني عن ارسال المعده بالكامل لااريكا الا اذا فعلا ارادت امريكا اكثر من معلومات فقط مثل موضوع س 300
طبعا الموضوع اخوي فارس انه هذا الاامر نفسه ينطبق عليه القواعدي الي حكينا عنها في موصوع "من يوقف التوماهوك" .ومثل هذه الااظمه تعمل حتى في ظل تشويش قوي وايضا يلزمك ان تعرف مكانها اولا لتصل اليها وان كانت معلوماتك خاطئه او غير محدثه بالوقت المناسب فلن يفيدك انك تعرف المعده جيدا

300



[BERKUT_SU]

رد: التور ام-1 الروسي في حوزه أمريكا

معرفة المعده المعادية عن قرب امر مفيد جدا للمقاتلين لمن بنفس الوقت لا يجعل من المعده عديمة الفائده كما يتوقع الكثير

فالعناصر المهمه في هذه الانظمه مثل الصاروخ وانظمة الرادار قابله للتعديل والتعيير لكن لو فرضنا انها لم تغير فهذا لا يعني ايضا انها عديمة النفع لاا التور م من المفترض انه مخضص لحماية اهداف خاصه ضد القذائف الذكيه اولا ثم ان التور م مصمم ليكون مرتبط بشبكة دقاع جوي متكامله ثانيا وثالثا في الحرب على الواقع عليك ان تعتمد على معلومات حقيقية حيه وليس على نموذج لان المعلومات الاهندسيه والمواصفات هلتي حصلت عليها من اكرانيا مثلا قد تغني عن ارسال المعده بالكامل لااريكا الا اذا فعلا ارادت امريكا اكثر من معلومات فقط مثل موضوع س 300
طبعا الموضوع اخوي فارس انه هذا الاامر نفسه ينطبق عليه القواعدي الي حكينا عنها في موصوع "من يوقف التوماهوك" .ومثل هذه الااظمه تعمل حتى في ظل تشويش قوي وايضا يلزمك ان تعرف مكانها اولا لتصل اليها وان كانت معلوماتك خاطئه او غير محدثه بالوقت المناسب فلن يفيدك انك تعرف المعده جيدا

300



[صلاح الدين الأيوبي]

رد: التور ام-1 الروسي في حوزه أمريكا

يبدوا بأن الضربه ضد ايران اقتربت ، امريكا عارضت بشده تزويد ايران بهذه المنظومه حتي لا تتعرض المقاتلات الأمريكيه والأسرائيليه الي الخطر في حاله توجيه ضربه الي ايران ومع هذا حصلت ايران علي التور ام-1 ، والأن امريكا حصلت عليه ومن الطبيعي انها سوف تفككه وتجري التجارب عليه لمعرفه اسراره وكيفيه التغلب عليه وبالتالي اسرائيل ستحصل علي هذه المعلومات ايضا من امريكا وبالتالي لن تشكل الأنظمه الأيرانيه اي خطر يذكر علي القوات المهاجمه.



[BERKUT_SU]

رد: التور ام-1 الروسي في حوزه أمريكا

يبدوا بأن الضربه ضد ايران اقتربت ، امريكا عارضت بشده تزويد ايران بهذه المنظومه حتي لا تتعرض المقاتلات الأمريكيه والأسرائيليه الي الخطر في حاله توجيه ضربه الي ايران ومع هذا حصلت ايران علي التور ام-1 ، والأن امريكا حصلت عليه ومن الطبيعي انها سوف تفككه وتجري التجارب عليه لمعرفه اسراره وكيفيه التغلب عليه وبالتالي اسرائيل ستحصل علي هذه المعلومات ايضا من امريكا وبالتالي لن تشكل الأنظمه الأيرانيه اي خطر يذكر علي القوات المهاجمه.

لإ اخي صلاح ليس هذا سبب لشراء النظام صدقني امريكا لا تفكر في ضرب ايران ولو ارادت دلك فعليا لما جعلت من شراؤه امرا علنيا



[Salah Soker]

رد: التور ام-1 الروسي في حوزه أمريكا

يبدوا بأن الضربه ضد ايران اقتربت ، امريكا عارضت بشده تزويد ايران بهذه المنظومه حتي لا تتعرض المقاتلات الأمريكيه والأسرائيليه الي الخطر في حاله توجيه ضربه الي ايران ومع هذا حصلت ايران علي التور ام-1 ، والأن امريكا حصلت عليه ومن الطبيعي انها سوف تفككه وتجري التجارب عليه لمعرفه اسراره وكيفيه التغلب عليه وبالتالي اسرائيل ستحصل علي هذه المعلومات ايضا من امريكا وبالتالي لن تشكل الأنظمه الأيرانيه اي خطر يذكر علي القوات المهاجمه.

أمريكا لم تعارض تزويد روسيا لإيران بتور أم 1 أخي الكريم بل عارضت تزويدها بالأس 300



[صلاح الدين الأيوبي]

رد: التور ام-1 الروسي في حوزه أمريكا

أمريكا لم تعارض تزويد روسيا لإيران بتور أم 1 أخي الكريم بل عارضت تزويدها بالأس 300

أمريكا عارضت الصفقتين بشده اخي التور ام - 1 لديه القدره علي اعتراض صواريخ كروز الجواله وهي احدي الوسائل التي قد تلجا اليها امريكا لمهاجمه ايران.



[Salah Soker]

رد: التور ام-1 الروسي في حوزه أمريكا

أمريكا عارضت الصفقتين بشده اخي التور ام - 1 لديه القدره علي اعتراض صواريخ كروز الجواله وهي احدي الوسائل التي قد تلجا اليها امريكا لمهاجمه ايران.

أعرف قدرات التور ام1 في تصدي للصواريخ الجوالة و أن إيران إقتنته خصيصا لحماية منشئاتها النووية لكن لم أكن أعلم إعتراض الولايات المتحدة عليه
مشكور على المعلومية اخي الكريم صلاح



[القيصر الروماني.]

رد: التور ام-1 الروسي في حوزه أمريكا

سؤال للاخوة ماهي موجة التردادت band frequency التي يعمل عليها ردار المراقبة surveillance radar الخاص بTor M1



[Salah Soker]

رد: التور ام-1 الروسي في حوزه أمريكا

سؤال للاخوة ماهي موجة التردادت band frequency التي يعمل عليها ردار المراقبة surveillance radar الخاص بTor M1

E/F-Band


[FONT=&quot]Medium power radar (MPR)[FONT=&quot][/FONT][/FONT]



[BERKUT_SU]

رد: التور ام-1 الروسي في حوزه أمريكا

سؤال للاخوة ماهي موجة التردادت band frequency التي يعمل عليها ردار المراقبة surveillance radar الخاص بTor M1

الترددات هي g h لرادار الاشتباك



[BERKUT_SU]

رد: التور ام-1 الروسي في حوزه أمريكا

يمكن ربط بطاريات التور مع رادارات الانذار المبكر الروسية الجديدة ايضا بحيث تاخذ المعلومات عن الاهداف بوقت مبكر وامن دون ان تظطر لكشف مواقعها وتستخدم الانظمه البصرية الروسية ايضا للكشف السلبي ....



[Salah Soker]

رد: التور ام-1 الروسي في حوزه أمريكا

سؤال للاخوة ماهي موجة التردادت band frequency التي يعمل عليها ردار المراقبة surveillance radar الخاص بTor M1

أخي العزيز شكيب



E/F-Band

[FONT=&quot]Medium power radar (MPR)

أتمنى أن أكون قد افدتك اخي العزيز
[/FONT]



[أبوجوهره]

رد: التور ام-1 الروسي في حوزه أمريكا

يأخوان هذه الدوله عظيمه بماتفعله سواء استطاعت أن تفككه أو لا سواء أحببناها أم عاديناها


على العموم خلال الخمس سنوات الأخيره هل قامت روسيا بلعكس ودرسة أسلحه أمريكيه
​



[BERKUT_SU]

رد: التور ام-1 الروسي في حوزه أمريكا

يأخوان هذه الدوله عظيمه بماتفعله سواء استطاعت أن تفككه أو لا سواء أحببناها أم عاديناها


على العموم خلال الخمس سنوات الأخيره هل قامت روسيا بلعكس ودرسة أسلحه أمريكيه
​

دراسة معدات العدو ليس فقط عن طريق الشراء ..... وليس بالضرورة الاعلان عنه



[mohannad]

رد: التور ام-1 الروسي في حوزه أمريكا

1- المهم بالموضوع يا اخوان هو هل العرب بما يمتلكون من هذه المنظومه قادرين على تطويرها بالاضافه او التعديل حتى لا تكون مكشوفه لاسرائيل
2- اتا على قناعه ان روسيا مطلعه تماما على ما حدث والروس بكل تاكيد لديهم الحلول العمليه لهكذا تسريب تكنولوجي
