باذن الله اخواني سندعم المنتدى بموسوعة خاصة بكل الغواصات المصنعة بالعالم من كل الدول وستكون على شكل سلسلة تحوي كل مرة دولة من الدول وباذن الله ستكون البداية مع روسيا وغواصاتها فنسال الله التوفيق

فيكتور 3
حمولة 6000/4900 طن
الطول 104متر
عرض 10 امتار
غاطس7 متر
سلاح اربعة انابيب قذف عيار 650 مم واثنين من انابيب القذف عيار 533 مم و 24 قذيفة ميكانيك مولد على اساس البخار 30000 حصان السرعة 30 عقدة وعددها 26 غواصة وهي تشبه الى حد ما الغواصة الامريكية ستورجيون


اكولا
حمولة 7500/10000 طن
الطول 113 متر
عرض 13 متر
غاطس 10 متر
ميكانيك مولد على اساس بخاري عدد2 4500 حصان
سلاح انابيب قذف عيار 650 مم عدد اربعة زعيار 533 مم عدد اربعة ب30 قذيفة
السرعة تحت الماء 35 عقدة والعدد من الانتاج 7


سييرا
حمولة نموذج رقم واحد 6050/7600
نموذج رقم 2 - 6350/7900طن
المقاييس 107 و 112 طول 12.5 متر عرض غلطس اربعة متر و 7 متر
سلاح انابيب قذف 2 من عيار 650مم ز2 من عيار 533 مم ب 30 قذيفة
ميكانيك مولد على اساس البخار عدد 2 45000 حصان
السرعة تحت الماء 35 عقدة والموجود من هذا الصنف غير معروف

تعرف بالحلف الاطلسي تحت اسم براكودا
وهي من اهدا الغواصات الروسية واكثرها شبها بالفئة لوس انجلس الامريكية
شارلي
حمولة 4300/5500 كن
طولها 103 متر وعرضها 10 متر وغاطس 8 متر
سلاح 4 انابيب قذف عيار 650 مم و 2 عيار 533 مم ب 30 قذيفة
ميكانيك مولد على اساس بخاري عدد واحد 150000 حصان
السرعة تحت الماء 24 عقدة الموجود من هذا الصنف 6 قديمة العهد والارجح خروجها من الخدمة بها بعض الضوضاء وتحوي صواريخ مضادة للسفن


اكولا الجيل الرابع
حمولة 1000 طن سلاح من 8 الى 16 قاذفا عيار 650 مم وعيار 533 مم ب 30 قذيفة
ميكانيك مولد توربين بخاري السرعة تحت الماء من 30 الى 50 عقدة مضاد للغواصات الامريكية 6881 في الهدوؤ والتطور والتسليح والكمبيوترات


اوسكار 1
حمولة 3900/16700 طن مقاييس طول 146 او 154 متر عرض 18 م غاطس 10 متر
سلاح 24 صاروخ اس/اس - ان 19 في انابيب خارجية وقاذف طوربيد عيار 650 مم و 533 مم عدد 6 ب 24 قذيفة
ميكانيك مولد توربين بخاري عدد 2 قوة 90.000 حصان السرعة تحت الماء 33 عقدة الموجود منها 2 الى سبعة بابحرية الروسية وتحمل تهكما اسم مونكو
وهي غواصة هادئة وهي من اثقل واكبر الغواصات واكثرها تسليحا بالعالم ويمكنها البقاء عائمة حتى بعد اصابتها بطوربيدين
الاوسكار اثنين حمولة 15000/18000 طن طول 154 متر عرض 18متر وغاطس 10 متر اما لخصوص بقية الخصائص فهي مثل اختها اوسكار واحد


رد: حصريا موسوعة الغواصات

ونبدا مع التايفون o
حمولة 18500//25000 طن
طولها 171 متر وعرضها 24 متر


الوحش اكولا

الغاطس 12.5متر
السلاح 20 صاروخ اس اس ان 20 واس ال بي ام
انابيب قذف عدد 6 عيار 650 مم وعيار 533 ممم مع 24 طوربيد
الميكانيك مولدان توربينيان بخاري بقوة 90000 حصان
السرعة تحت الماء 25 عقدة والموجود منها 6 وهي اكبر غواصة بالعالم واقواها هيكلها مزدوج البدن وضخمة لدرجة انه من العصب اغراقعا باكبر طوربيد موجود حاليا بالخدمة


دلتا 3

طولها 155.5 متر وعرضها 12 متر والغاطس منها 8.6 متر
التسليح نفس الصواريخ كما في الوحش اكولا ونفس انابيب الطوربيد لكن مع 18 طورربيدا فقط
الميكانيك مولدان توربينيان بقوة 50000 حصان السرعة تحت الماء 24 عقدة وهي ذات ضجة هادئة تتحمل العمليات الطويلة المدى وحتى في المناطق القطبية وصواريخها تعمل بالوقود السائل


دلتا اربعة
حمولة 10800/ 13500 طن المقاييس تختلف عن دلتا ثلاثة
طولها 164 متر مقابل 155.5 متر نفس السلاح ونفس الرسرعة تحت الماء وبقية المميزات الموجود من دلتا 3 هو 14 واحدة ومن دلتا اربعة يوجد سبعة


كيلو
حمولة 2325/3067 طن
مقاييس 74. متر طول وعرض 10 متر وغاطس 6.6 متر
سلاح 6 انابيب قذف طوربيد مع 18 طوربيد
ميكانيك مولد ديزل اليكتريك بقوة 5900 حصان
السرعة تحت الماء 17 عقدة الموجود منها 20 حجم متوسط وثمن رخيص
اسلحة جيدة وهادئة موجودة في بولونيا والجزائر وايران ورومانيا والهند وهي بمثابة مصدر دخل للعملة الصعبة


تانكو

حمولة 3100/3900 طن
مقاييس طول 19.5 متر وعرض 9 متر وغاطس 7 متر
لاح 10 انابيب طوربيد عيار 533 مم مع 24 طوربيد
محرك مولد الكتريك بقوة 6000 حصان
السرعة تحت الماء 20 عقدة الموجود منها 18 هادئة وفعالة للغاية مدى جيد واسلحة جيدة صممت بالاصل لمهاجمة حاملات الطائرات والسفن التجارية

رد: حصريا موسوعة الغواصات

الغواصات الصينية
هان
حمولة 3100/3900طن
طولها 19.5 وعرضها 9متر والغاطس 7 متر
سلاحها 10 انابيب طوربيد عيار 533 مم مع 24 طوربيد
محرك مولد الكتريك بقوة 6000 حصان والسرعة تحت الماء 20 عقدة والموجود منها 18 وهي
هائدة وفعالة للغاية ولها مدى واسلحة جيدة صممت في الاصل لمهاجمة حاملات الطائرات و السفن التجارية



زيا
حمولة 7000 طن تحت الماء طول 120 متر وعرض 10 متر
تحمل 12 صاروخ سي اس اس ان 3 اس ال به ام مع ستة انابيب قذف طوربيدات عيار 533 مم
مولد الكتريك بقوة 15000 حصان وسرعة 20 عقدة وتوجد منها غواصةواحدة وهي انتاج صيني مطورة عن الغواصة هان
واحدث القطع الصينية هي الغواصة النووية من نو
ع سونج

رد: حصريا موسوعة الغواصات

le terrible
(عماد قوة الردع البحري الفرنسية)





(لو تيريبل)، وهي غواصة نووية قاذفة صواريخ من الجيل الجديد، ستكون الاولى التي تحمل صاروخ ام-51 الباليستي الجديد الذي يصل مداه الى 8000 كلم.





الخصائص العامة للغواصة

تشبه المميزات الاساسية التي تتمتع بها (لوتيريبل) مميزات الغواصات الاخرى من نوعها.
دخول الخدمة/ الجمعة الماضية مارس2008
ويبلغ طولها/ 138 مترا
وقطرها/ 5،12 مترا
وتحمل طاقما /من 111 فردا
بسرعة /25عقدة تحت الماء
وتزن كتلتها اثناء الغوص/ 14300 طن.
كما تحوي سخانا نوويا مدمجا يؤمن سريتها واكتفاءها الذاتي. لكن (لو تيريبل) ستكون الاولى من نوعها التي تحمل 16 صاروخا باليستيا بحر-ارض من طراز ام-51 بقدرة نووية، تم تحسين دقتها ومداها مقارنة بصاروخ ام-45 المستخدم حاليا (8000 كلم في مقابل 6000 كلم).

رد: حصريا موسوعة الغواصات

SSBN–726 OHIO
الغواصات من الفئة SSBN-726 OHIO، هي تلك الغواصات حاملة الصواريخ البالستيكية، التي تمثل قوة الردع النووي المستمر. ولقد حلت محل الغواصات التي بنيت عام 1960، وهي أعلى قدرة منها. في عام 1997، دخلت الغواصة USS Louisiana SSBN 743 الخدمة، ليكتمل أسطول الغواصات المسلحة بالصواريخ البالستيكية في البحرية الأمريكية، ويصل عدد تلك الغواصات إلى 18 غواصة، عشر منها في أسطول المحيط الأطلسي، مسلحة بالصاروخD-5 Trident II ؛ وثمان في أسطول المحيط الهادي، مسلحة بالصاروخ C-4 Trident I. وبدأت البحرية الأمريكية، عام 1996، في إعادة تجهيز غواصات المحيط الهادي بالصاروخ D-5.
يمكن الغواصات من الفئة OHIO حمل 24 صاروخاً، من الصواريخ ذات الرؤوس المتعددة، التي يمكن توجيه كلّ رأس منها لهدف مختلف، والتي يتيح مداها إصابة الأهداف في أيّ مكان في العالم. يتكون الجسم الأسطواني للغواصة، من الصلب HY-80، و يتخذ جسم الغواصة عند طرفَيه، الشكل الكروي، ومصنوع من الصلب نفسه. يتسع الجسم الأسطواني للطاقم والأسلحة والمعدات المختلفة، موفراً صلابة كافية تسمح للغواصة بالعمل عند أعماق كبيرة لتجنب الاكتشاف.
الشكل العام للغواصة، الذي يشبه جسم السمكة؛ يتيح لها التحرك الهادئ خلال المياه العميقة وبسرعة كبيرة. الهيكل المتسع للغواصة يستوعب أعداداً أكبر من الأسلحة ذات الحجم الكبير؛ إضافة إلى معدات إلكترونية متطورة، لتوجيه الأسلحة، ولمعالجة إشارات أجهزة السونار. وتتميز الغواصة بتقنيات مختلفة لامتصاص الأصوات الصادرة عن الغواصة ومحركاتها، لتصعيب مهمة أجهزة السونار المعادية اكتشاف وجودها.
الغواصات من الفئة OHIO مصممة بحيث تتحمل دوريات الردع الممتدة وبعيدة المدى، وتقليل فترة البقاء في الميناء، لاستبدال الطاقم، أو إعادة الإمداد والتموين والإصلاح. وزودت الغواصة بثلاث فتحات متسعة، لتسهيل التبادل السريع للإمدادات والمعدات والأسلحة والذخائر، وكذلك استبدال الأجزاء المطلوب تغييرها من آليات الغواصة. الغواصة مصممة لتعمل فترة تزيد على 15 عاماً، من دون إجراء عمرة لها، ولتبقى حوالي 66 % من الوقت تحت المياه؛ فهي تستمر لمدة ستين يوماً في أعمال الدورية، ثم فترة 25 يوماً لاستبدال الطاقم، والصيانة وإعادة الإمداد والتزود بالأسلحة والذخائر.
الغواصات من الفئة OHIO، مثلها في ذلك مثل كلّ الغواصات الأمريكية الحديثة، تحصل على طاقتها من مفاعل نووي، يبرد بالماء المضغوط، لتشغيل توربينات بخارية تحرك محور واحد. ويمكنها التحرك بسرعة تزيد على
40 كم/ س، عند عمق 250 م.
خلصت دراسة أمريكية خاصة، في عام 1967، إلى أن الصواريخ البالستيكية، التي تنطلق من الغواصات، هي أحد أهم أضلاع مثلث الردع النووي. كما أوضحت هذه الدراسة أن أسطول الغواصات الأمريكية المزودة بالصواريخ، أصبح قديماً، ويحتاج إلى تحديث. ومنذ ذلك التاريخ، بدأت البحرية الأمريكية دراسة نظام جديد للصواريخ بعيدة المدى، التي تطلق من الغواصات Undersea Long–range Missile System ULMS. وشملت هذه الدراسة تطوير صاروخ جديد بعيد المدى، وإنتاج غواصة أكبر حجماً. وخطط للصاروخ الجديد أن يبلغ مداه ضعف مدى الصاروخ Poseidon، حوالي 10 آلاف كم؛ وفي عام 1972، أطلق اسم Trident-C4 على هذا الصاروخ.
اتخذ القرار في عام 1974، للبدء في إنتاج عشر غواصات من الفئة OHIO، المزودة بصواريخ Trident. وعدلت الخطة بعد ذلك، ليصبح العدد المطلوب 18 غواصة. سُلِّحَت كلّ غواصة من الثماني غواصات الأولى بأربعة وعشرين صاروخ Trident IC-4. وبدءاً من الغواصة التاسعة التي تحمل اسم USS Tennessee، أصبح التسليح هو الصاروخ Trident II D-5. وبدأ تعديل الغواصات السابقة لتستخدم الصاروخ نفسه، حيث إن الصاروخ الجديد، يمكنه توصيل حمولة أكبر من الصاروخ السابق وبدقة أعلى. يمكن إطلاق الصواريخ الأربعة والعشرين في أقلّ من دقيقة.
مع بداية القرن الحادي والعشرين، أصبحت الغواصات من الفئة OHIO، تحمل 50 % من إجمالي الرؤوس الحربية الإستراتيجية التي تمتلكها الولايات المتحدة الأمريكية. وعلى الرغم من أنه لا تُخصَّص أهداف محددة للصواريخ، عند اضطلاع الغواصة بمهام الدورية، فإنه يمكن بسهولة وبدرجة عالية من الثقة، تحديد الأهداف للصواريخ، باستخدام وسائل الاتصال المستمرة والمؤمنة مع الغواصة.
في عام 1994، عدلت الإدارة الأمريكية تعليمات الأسطول الإستراتيجي الأمريكي، ليشمل 14 غواصة فقط، مسلحة بصواريخ Trident D-5، يحمل كلّ منها 24 صاروخاً، وكلّ صاروخ مزود بخمسة رؤوس حربية. وفي عام 1995، بدأت القوات البحرية دراسة إطالة العمر الافتراضي لهذه الفئة من الغواصات، ليصبح 42 عاماً، مقسمة على مرحلتَين، كلّ منهما 20 عاماً، تفصل بينهما عمرة لمدة عامَين.

1. بلد المنشأ: الولايات المتحدة الأمريكية.
2. الاستخدام: غواصة إستراتيجية للردع النووي.
3. الدول المستخدِمة: الولايات المتحدة الأمريكية.

المواصفات العامة والفنية:

1. الأبعاد
الطول: 170.69 م.
العرض: 10.06 م.
2. الأوزان
أثناء الطفو: 16.764 طناً.
أثناء الغطس: 18.750 طناً.
3. الأداء
السرعة: 36.8 كم / س.
عمق الغطس: حوالي 350 م.
4. القوة المحركة
المفاعل النووي: S 8 G.
دورة شحن قلب المفاعل: 9 سنوات.
المحرك: توربيني، يعمل بالبخار.
العدد: 2.
القدرة: 60 ألف حصان لكلّ محرك.
5. التسليح
قاذف الصواريخ: Trident I & I.
العدد: 24.
قاذف الطوربيد: MK 48.
العدد: 4.
6. المستشعرات
جهاز السونار: B QQ-6.
نظام الملاحة: BQR - 19.
نظام السونار الإيجابي: BQS – 13.
مصفوفة استشعار مقطورة: TB – 16.
7. الطاقم
الضباط: 15.
الأفراد: 140 فرد

رد: حصريا موسوعة الغواصات

Typhoon 941 :



كانت الغواصة Typhoon 941، هي الأشد خطراً، بين الغواصات التي تجوب مياه شمال المحيط الأطلسي، خلال فترة الحرب الباردة، بين الولايات المتحدة الأمريكية والاتحاد السوفيتي؛ إذ إنه لا يلزم هذه الغواصات، أن تبحر أو أن تطفو على السطح لإطلاق صواريخها بعيدة المدى، فهي قادرة على هذا، وهي راسية على رصيف القاعدة البحرية. الغواصة Typhoon هي أضخم غواصة في العالم، ويمكن كلّ غواصة منها أن تحمل عشرين صاروخاً بالستيكياً بعيد المدى، وتحمل ما يقرب من 200 رأس نووي.
الغواصة ذات تصميم مزدوج الهيكل. فهي تتكون من هيكلَين يتحملان الضغوط العالية، قطر كلّ منهما 7.2م. وهما مركّبان تركيباً يجعلهما متوازيَين، وعلى أبعاد متساوية من مستوى اتزان مركزي. وتقع مقصورة الصواريخ أعلى مقدمة الغواصة، وبين هياكل الضغط العالي. ويفصل بين المقاطع المختلفة للغواصة ممرات للانتقال، يمكن إحكام إغلاقها لعزل أيّ مقطع من الغواصة عن باقي الغواصة تماماً، في حالة تعرضه للضرر أو الخطر. ووضعت حماية خاصة، للمقصورة التي تحتوي على مركز القيادة والتحكم والمعدات الإلكترونية.
يشتمل تصميم الغواصة على تقنيات خاصة، تسمح لها بالعمل في المناطق القطبية المتجمدة. كما تتمتع بنظامَي Periscopes، أحدهما للقائد والآخر للاستخدامات الأخرى، مثل الاتصالات، الرادار، الملاحة، وتحديد الاتجاه. الغواصة مزودة بنظام D-19 لإطلاق الصواريخ، وتحمل 20 صاروخاً من النوع R-39 ذي الوقود الصلب، والذي يصل مداه إلى 10 آلاف كم. وهي مجهزة بصفَّين من المستودعات، بين الهيكلَين الرئيسيَّين للغواصة. وهى مزودة كذلك بنظام للتعمير الآلي للصواريخ و الطوربيدات، بما في ذلك 6 أنابيب لقذف الطوربيد، من العيارَين 650 مم، 533 مم.
تحصل الغواصة على الطاقة اللازمة لها من مفاعلَين نوويَّين. وتتحرك بواسطة محركَين من النوع التوربيني الذي يعمل بقوة ضغط البخار، قدرة كل منهما 190 ميجاواتاً، تتيح للغواصة التحرك بسرعة تبلغ 50 كم / س. تتمتع الغواصة بمقدرة متفوقة للمناورة، مقارنة بالأجيال السابقة من الغواصات النووية. وهي تحدث ضوضاء أقلّ من الغواصات السابقة لها؛ على الرغم من أنها تفوقها وزناً وحمولة.
الغواصة مزودة بالنظام الصوتي الهيدروليكي Slope الذي يتكون من أربع محطات موزعة على الغواصة. وهو يوفر إمكانية تتبع 12 سفينة معادية مختلفة في وقت واحد. كما تستخدم مجموعتَين من الهوائيات الطافية، لاستقبال الرسائل اللاسلكية، وبيانات تخصيص الأهداف، وبيانات الملاحة بواسطة منظومة الأقمار الصناعية لتحديد الموقع؛ ويمكنها تنفيذ كلّ ذلك وهي غائصة على أعماق كبيرة، وفي مياه مغطاة بالجليد.
صدر قرار بدء تصميم الغواصات الإستراتيجية الثقيلة من الفئة Typhoon 941، في شهر ديسمبر 1972. ودخلت أول غواصة من هذه الفئة الخدمة تحت الاسم الرمزي TK-208، في سبتمبر 1980. وانضمت إلى الأسطول الشمالي السوفيتي، في 12 ديسمبر 1981. وتوالى انضمام هذه الفئة من الغواصات إلى الخدمة، حتى بلغ عددها 6 غواصات في عام 1989.
بدأت روسيا، في عام 1992، في تنفيذ إجراءات إحلال صواريخ SS-N- 28، بدلاً من صواريخ R- 39. يبلغ العمر الافتراضي لهذه الغواصات من 20 إلى 30 سنة؛ ولكي تصل إلى هذا العمر، يلزم أن تجري لها عمرات رئيسية كلّ ثمانية أعوام على الأكثر. ومن المتوقع أن تستمر هذه الفئة من الغواصات في الخدمة مع البحرية الروسية حتى عام 2007.

1. بلد المنشأ: الاتحاد السوفيتي سابقاً.
2. الاستخدام: غواصة إستراتيجية، ذات قوة دفع نووي، ومسلحة بالصواريخ البالستيكية بعيدة المدى ومتعددة الرؤوس. ويمكنها العمل تحت المياه المتجمدة.
3. الدول المستخدِمة: روسيا.

المواصفات العامة والفنية:

1. الأبعاد الخارجية
الطول: 127 م.
العرض: 23.3 م.
الغاطس: 11.5 م.
2. الأوزان
عند الطفو: 24.500 طن.
عند الغوص: 48.50 طناً.
3. الأداء
السرعة، وهي طافية: 29 كم/ س.
السرعة، وهي غائصة: 51 كم / س.
أقصى عمق للغطس: 500 م.
4. مصدر الطاقة والحركة
مصدر الطاقة: مفاعلان نوويان، يبردان بواسطة الماء المضغوط.
قدرة كلّ محرك: 50 ألف حصان.
5. التسليح
قواذف الصواريخ: D-19.
الصواريخ: 20 صاروخاً من النوع R-39.
قاذف طوربيد 650 مم: 2.
قاذف طوربيد 533 مم: 4.
6. الطاقم
الضباط: 50.
درجات أخرى: 100.

رد: حصريا موسوعة الغواصات

تحذير لاخر مرة يكفي من نقل المواضيع
هل تعلم ان ما كتبته الان هو موضوعي انا ونزلته انا بهذا المنتدى وتم نقله لمنتديات اخرى

رد: حصريا موسوعة الغواصات

Borei 935 :



في 16 أكتوبر 1996، أعلن قائد البحرية الروسية بدء العمل في إنتاج جيل جديد من الغواصات الإستراتيجية، التي تستمد طاقتها من مفاعل نووي، والتي تزيد قدراتها على ضعف قدرات أيّ غواصة أخرى في الخدمة في الأسطول الروسي. بدأ بناء هيكل الغواصة الجديدة في مركز Sevmash لبناء السفن النووية، في 2 نوفمبر 1966. ووصفت الغواصة، أثناء الاحتفال ببدء البناء، بأنها تحتوي على أعمال تطوير جوهرية، وأنها غواصة الجيل المقبل.
تُعَدّ هذه الغواصة هي الأولى من الغواصات من فئة Borei. ويبلغ طولها 170 م، ومحيط الجسم حوالي 10 م، وسرعتها أثناء الغوص 45 كم/ س. وحمولة لا تزيد على نصف حمولة الغواصات السابقة لها من النوع Typhoon. كما يمكنها حمل أكثر من 20 صاروخاً بالستيكياً من الأنواع المتطورة.
من المتوقع أن تدخل هذه الغواصة الخدمة عام 2004،بعد أن تكون قد بدأت التجارب في عام 2003. وفي عام 1999، قررت البحرية الروسية، تسليح هذه النوعية من الغواصات بمنظومة إطلاق الصواريخ البالستيكية D-19 UTH، بدلاً من المنظومة D-9؛ واستخدام صواريخ RSM-52 بدلاً من الصواريخ من النوع SS-N-28.

1. بلد المنشأ: روسيا.
2. الاستخدام: غواصة إستراتيجية ذات دفع نووي، لإطلاق الصواريخ البالستيكية.
3. الدول المستخدِمة: روسيا.

المواصفات العامة والفنية:

1. الأبعاد الخارجية
الطول: 170 م.
قطر الجسم: 10 م.
2. الأوزان
عند الطفو: من 11.750 إلى 12.250 طناً.
عند الغوص: من 16.700 إلى 24 ألف طن.
3. الأداء
السرعة: 45 كم / س.
4. القوة المحركة
مصدر الطاقة: مفاعل نووي.
المحرك: توربيني، يعمل بقوة البخار.
5. التسليح
الصواريخ البالستيكية: 20 صاروخاً من النوع RSM-52V أوR – 39 M، أو SS-N-28

رد: حصريا موسوعة الغواصات

Granit / Oscar 949:



تُعَدّ الغواصة من الفئة Granit / Oscar 949، إحدى أكبر الغواصات الروسية، ذات قوة الدفع النووية، والمسلحة بالصواريخ الطوافة، والتي تبلغ حمولتها، وهي تحت الماء، ما يزيد على 18 ألف طن. كان يهدف تصميمها الأساسى إلى مهاجمة مجموعات حاملات الطائرات الأمريكية. وهي تتميز بوجود هيكلَين، الهيكل الداخلي لتحمل الضغوط العإلىة، يحيط به هيكل خارجي، ذو شكل هيدروليكي ديناميكي؛ ويوجد 8 بوصات من المطاط بين الهيكلَين، لامتصاص الأصوات والضوضاء، وضمان عدم تسربها إلى خارج الغواصة، فتعمل على كشفها.
يفصل بين الهيكل الداخلي والهيكل الخارجي للغواصة مسافة، تبلغ 3.5 م، تعاون على طفو الغواصة، وكذلك تمثل عنصر أمان إضافياً في مواجهة الطوربيدات المعادية التقليدية. تُعَدّ الغواصات من هذه الفئة غواصات بطيئة الغوص، وضعيفة المناورة، ولكن تزيد سرعة تحركها، وهي غائصة، على 54 كم/ س؛ وهي سرعة تكفي لتفوقها على معظم الأهداف المعادية. أنتج الاتحاد السوفيتي السابق نموذجاً مطوراً من هذه الفئة من الغواصات، أطلق عليه اسم Oscar II، وهو أطول من النموذج السابق بحوالي 10 أمتار؛ وله جنيحات ذيلية أعرض، تسمح بمستوى أفضل للمناورة.
سلحت غواصات هذه الفئة بأربعة وعشرين صاروخاً من النوع SS–N-19، والتي يبلغ مداها حوالي 550 كم. تطلق، والغواصة تحت الماء، من أنابيب ذات زاوية ميل ثابتة، تبلغ 40 درجة، مصفوفة في صفَّين، كل صف من اثنَي عشر أنبوباً؛ وهي مركبة بين الهيكل الداخلي والهيكل الخارجي. الغواصة مزودة كذلك بأنابيب لقذف الطوربيد، وتصلح لإطلاق الصواريخ المضادة لسفن السطح. يتكون جسم الغواصة من عشرة مقاطع مستقلة، يمكن فصل وعزل كلّ منها عن الآخر طبقاً للموقف، وفي حالة تعرض أيّ منها لحادث أو لتدمير.
بدأ تصميم هذه الفئة من الغواصات في عام 1980. واستمر إنتاجها حتى أواخر التسعينيات من القرن الماضي، حين بدأ إنتاج الجيل الثالث من هذه الفئة تحت اسم Oscar II SSGN.
بنيت على الأقل إحدى عشرة غواصة، من النموذج Oscar II، في الفترة ما بين 1985و1999. ويشير بعض التقارير الغربية إلى أن روسيا، تخطط لبناء خمس عشرة غواصة جديدة من هذه الفئة.

1. بلد المنشأ: الاتحاد السوفيتي سابقاً.
2. الاستخدام: غواصة ذات قوة دفع نووي، مسلحة بالصواريخ الطوافة.
3. الدول المستخدِمة: روسيا.

المواصفات العامة والفنية:

1. الأبعاد الخارجية
الطول: 154 م.
العرض: 18.2 م.
العرض بأجنحة الذيل: 20.1 م.
الغاطس: 9 م.
2. الأوزان
عند الطفو: 14.700 طن.
عند الغوص: 24 ألف طن.
3. الأداء
السرعة، وهي غائصة: 56 كم / س.
السرعة، وهي طافية: 30 كم/ س.
عمق الغوص: من 300 إلى600 م.
مدة البقاء تحت الماء: 50 يوماً.
4. القوة المحركة
مصدر الطاقة: مفاعلان نوويان من النوع OK- 650b.
قدرة كلّ مفاعل: 190 ميجاواتاً.
المحرك: محركان من النوع التوربيني، يعملان بقوة ضغط البخار.
قدرة كلّ محرك: 90 ألف حصان.
5. التسليح
صواريخ :SS-N-19 24 صاروخاً.
أنبوب قذف الطوربيد: 533 مم، 4 أنابيب.
أنبوب قذف الطوربيد: 650 مم، 4 أنابيب.
طوربيدات / صواريخ مضادة للسفن 85-P: 24 طوربيداً / صاروخاً.
6. المستشعرات
رادار البحث السطحي: Snoop Pair.
رادار الاعتراض الجوي: Rim Hat.
أجهزة السونار الفردية: Shark Gill MGK – 503.
مصفوفة السونار: Shark Rib

رد: حصريا موسوعة الغواصات

SSN Rubis Amethyste :



تستخدم القوات البحرية الفرنسية ست غواصات من الفئة SSN Rubis. انضمت أول هذه الغواصات، وتحمل اسم Rubis، إلى القوات البحرية الفرنسية، عام 1983؛ تلتها الغواصة Saphir، عام 1984؛ ثم Casbianca، عام 1987، وEmeraude، عام 1988؛ وAmethyste، عام 1992؛ و Perle، عام 1993. الغواصات الست ذات قوة دفع نووية. صممت الغواصات الأربع الأولى لتنفيذ مهمة قتال سفن السطح. وأعيد تجهيزها فيما بعد بتجهيزات مطابقة للغواصتَين الأخيرتَين، لتصبح الغواصات الست قادرة على تنفيذ مهمة قتال سفن السطح وقتال الغواصات المعادية.
الغواصات الست مزودة بصواريخ مضادة للسفن من النوع Exocet SM 39، التي تطلق من أنابيب قذف الطوربيدات. وتحصل هذه الصواريخ على بيانات الأهداف من نظام المعلومات التكتيكي للغواصة. ويمكن الغواصة حمل حمولة مختلطة، تتكون من 14 صاروخاً وطوربيداً، أو إطلاق الصواريخ من العيار 533 مم.
تستخدم هذه الفئة من الغواصات نظام المعاونة الإلكترونية DR 3000 V، ورادار الملاحة Hughes 1007 الذي يعمل في الحيز I الترددي. وتستخدم كذلك منظومة السونار السلبية DMUX 20.
تحصل الغواصة على الطاقة اللازمة لها من مفاعل نووي توربيني كهربائي، يبرد بالماء المضغوط من النوع PWR Cas 48، يوفر قدرة 48 ميجاواتاً. ويوجد بالغواصات محرك احتياطي يعمل بوقود الديزل في حالات الطوارئ.
1. بلد المنشأ: فرنسا.
2. الاستخدام: غواصة ذات قوة دفع نووي. تستخدم في مهاجمة سفن السطح و الغواصات المعادية.
3. الدول المستخدِمة: فرنسا.
المواصفات العامة والفنية:
1. الأبعاد الخارجية
الطول: 75 م.
العرض: 7.6 م.
الغاطس: 6.4 م.
2. الأوزان
الحمولة، وهي طافية: 2410 أطنان.
الحمولة، وهي غائصة: 2730 طناً.
3. الأداء
السرعة، وهي طافية: 36 كم/ س.
السرعة، وهي غائصة: 45 كم / س.
أقصى عمق للغوص: 300 م.
مدى البقاء تحت الماء: أكثر من 45 يوماً.
4. القوة المحركة
المفاعل النووي: PWR CAS 48.
المحرك: Jeumont Scheider.
محرك طوارئ: 1.
قدرة المحرك: 9500 حصان.
5. التسليح
الصواريخ: Exocet SM 39.
أنابيب قذف الطوربيد: أربعة أنابيب 533 مم.
الطوربيدات: ECAN L5 Mod 3.
6. المستشعرات
نظام المعاونة الإلكترونية: ARVR 13 / DR 3000V.
رادار البحث: Dassault, I- Band.
رادار الملاحة: DRUA 33, I- Band.
منظومة إدارة النيران: SAT،
DLA 2B،
OPSMER،
SYRACUSE 2.
7. الطاقم
الضباط: 8.
الدرجات الأخرى: 70.

رد: حصريا موسوعة الغواصات

Le Triomphant



Le Triomphant​

This image has been resized. Click this bar to view the full image. The original image is sized 950x440 and weights 47KB.


الغواصات حاملة الصواريخ البالستيكية، من الفئة Le triomphant، هي آخر الإضافات لأسطول الغواصات الفرنسي، ويشار إليها على أنها الجيل الجديد من الغواصات، وهي غواصات ذات قوة دفع نووي، صممت لتحل بدلاً من الغواصات من الفئة Inflexible. دخلت أول غواصة من هذه الفئة إلى الخدمة في البحرية الفرنسية عام 1997، بعد أن خضعت للتجارب لمدة أربعة أعوام كاملة. ودخلت الغواصة الثانية، التي تحمل اسم Temeraire، في عام 2000. ويجري حالياً الانتهاء من صناعة الغواصة الثالثة، التي تحمل اسم Vigilant، ومنتظر دخولها الخدمة عام 2004. بينما تشمل خطة الإنتاج دخول الغواصة الرابعة، التي تحمل اسم Terrible، الخدمة عام 2010.
تحمل غواصات هذه الفئة 16 صاروخاً بالستيكياً من النوع M 45، ذا الإطلاق الرأسى، وهو صاروخ من ثلاث مراحل. يستخدم الوقود الصلب. يطير بسرعة تفوق سرعة الصوت. وهو يحمل ستة رؤوس نووية، قوة كلّ منها 150 كيلو طن. ويبلغ مدى الصاروخ 6 آلاف كم. ومخطط أن يحل بدلاً منه، بدءاً من عام 2008، الصاروخ المطور من النوع M51، القادر على حمل اثنَي عشر رأساً نووياً، يمكن توجيه كلّ منها إلى هدف مختلف. ويصل مداه إلى 8 آلاف كم.
تحمل الغواصة، كذلك، صاروخ سطح/ سطح من النوع Exocet S M 39. وهو يطلق من أنابيب قذف الطوربيدات. وتبلغ سرعة الصاروخ 0.9 ماخ. وهو من النوع الذي يطير ملاصقاً لسطح البحر. الغواصة مزودة كذلك بأربعة أنابيب لقذف الطوربيدات من العيار 533 مم، وتحمل خليطاً من 18 طوربيداً من النوع ECAN L5 Mod 3 وصواريخ Exocet.
غواصات هذه الفئة مزودة بمنظومة المعاونة الإلكترونية D R 3000 V ، التي تتكون من نظام تحذير راداري يعمل في الحيز الترددي D والحيز K، ويستخدم هوائيات مصفوفة مركبة على مقدمة صاري الغواصة. وهي مزودة كذلك بمنظومة السونار DMUX 80، التي تكتشف الأهداف المعادية بأسلوب سلبي، وتوفر البيانات اللازمة لحاسب إدارة النيران الموجود على متن الغواصة. كما تستخدم مصفوفة سونار متطورة ذات مدى بعيد جداً؛ إضافة إلى رادار بحث سطحي، يعمل في الحيز الترددي I.
تحصل الغواصة على الطاقة اللازمة لها من مفاعل نووي من النوع K15، الذي يبرَّد بالماء المضغوط، ويوفر طاقة تبلغ 150 ميجاواتاً.

1. بلد المنشأ: فرنسا.
2. الاستخدام: غواصة إستراتيجية، ذات قوة دفع نووي، مسلحة بالصواريخ البالستيكية بعيدة المدى.
3. الدول المستخدِمة: فرنسا.

المواصفات العامة والفنية:

1. الأبعاد الخارجية
الطول: 138 م.
العرض: 12.5 م.
الغاطس: 12.5 م.
2. الأوزان
الحمولة، وهي طافية: 1264 طن.
الحمولة، وهي غائصة: 14335 طناً.
3. الأداء
السرعة، عند الطفو: 36 كم/ س.
السرعة، وهي غائصة: أكثر من 45 كم/ س.
أقصى عمق للغطس: أكثر من 500 م.
مدة البقاء تحت الماء: أكثر من 60 يوماً.
4. مصدر الطاقة والحركة
المفاعل النووي: G EC P W type K15 .
المحرك: توربيني.
العدد: 1.
مولد كهرباء إضافي: 2.
محرك طوارئ: 1.
5. التسليح
الصواريخ: 16 صاروخاً بالستيكياً من النوع M 45، و18 صاروخ Exocet S M 39، يطلق من أنابيب قذف الطوربيد.
أنابيب قذف الطوربيد: أربعة أنابيب من العيار 533 مم.
الطوربيد من النوع: ECAN MOD 3.
6. المستشعرات
منظومة حرب إلكترونية: ARVR B/ DR 3000 U.
رادار بحث سطحي: Dassault, I- band.
رادار ملاحي: Racal 1229 DRBN 34A.
نظام إدارة النيران: SAD, SAT, DLA 4 A.
أجهزة السونار: SINTRA DMVX 80،
DVXX 5،
DVSV 62.
7. الطاقم
الضباط: 15.
الدرجات الأخرى: 111

رد: حصريا موسوعة الغواصات

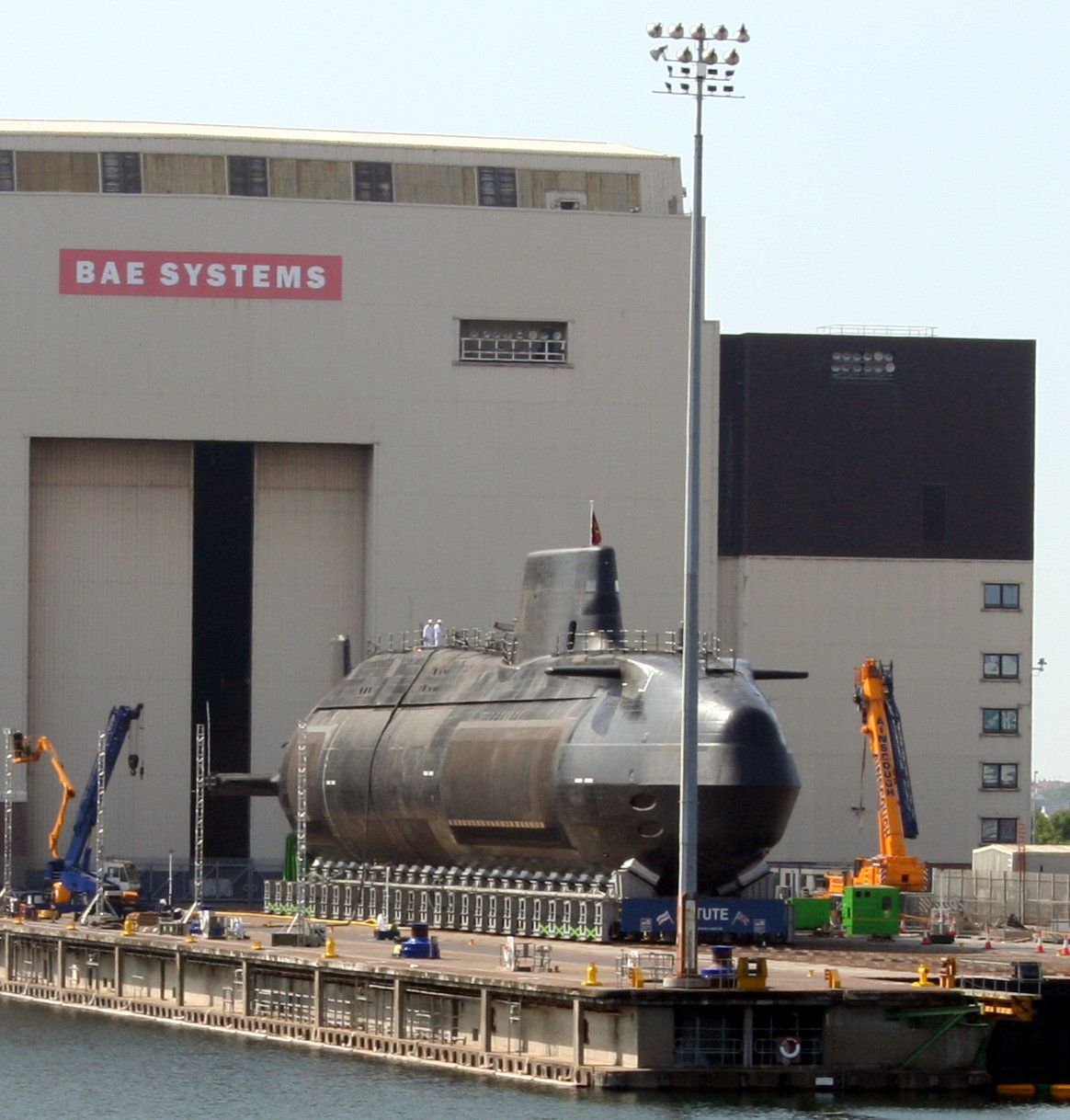

الغواصات الهجومية من الفئة SSN Astute، هي غواصات ذات قوة دفع نووي. صممت لتحل بدلاً من خمس غواصات من الفئة Swiftsure، التي بدأت خدمتها في البحرية الملكية البريطانية، فيما بين عامَي 1973 و1977، وقارب عمرها الافتراضي على الانقضاء. تعاقدت البحرية الملكية البريطانية، بصفة مبدئية، على إنتاج ثلاث غواصات من الفئة الجديدة. وتخطط للحصول على ثلاث أخرى، يُتعاقد عليها عام 2003.
أداء الغواصات من الفئة Astute، هو امتداد لأداء الغواصات من الفئة Traflgar. قررت وزارة الدفاع للمملكة المتحدة إطلاق أسماء Astute، وAmbush، وArtful على الثلاث غواصات الأولى من هذه الفئة الحديثة. ومن المخطط أن تدخل الخدمة على التوالي في أعوام 2006، 2007، 2009. ولقد بدأ إنتاج هيكل الغواصة الأولى في عام 2001.
المخطط تسليح الغواصات من هذه الفئة بصواريخ Tomahawk Cruise Missile Block III، وبصواريخ هاربون التي تطلق من الغواصات Submarine Harpoon، على أن يُطلَق كلا الصاروخَين من خلال أنابيب الطوربيد عيار 533 مم. الصاروخ Tomahawk مزود بنظام TERCOM الملاحي الذي يعتمد على تتبع المعالم الأرضية للتوجيه نحو الهدف. أمّا الصاروخ Harpoon الذي يحمل الرقم الرمزي AGM-84، فهو صاروخ يطير ملاصقا لسطح المياه وتبلغ سرعته القصوى 0.8 ماخ، ويزيد مداه على 100 كم. الغواصة مجهزة بستة أنابيب لقذف الطوربيد، من العيار 533 م، يمكنها إطلاق الطوربيد من النوع Spearfish؛ وكذلك تستخدم لنشر الألغام البحرية. ويوجد فراغ بالغواصة يسمح بتخزين 36 صاروخاً وطوربيداً.
تشمل منظومة الإجراءات المضادة التي تحملها الغواصة، الأجسام الخداعية، ونظام للمعاونة الإلكترونيةESM ، القادر على اعتراض الاتصالات اللاسلكية التي تستخدم التقنيات الحديثة، والتعرف عليها وعلى مصادرها، وتحديد اتجاهاتها، ثم الاستمرار في أعمال المراقبة للحصول منها على المعلومات. تمتلك الغواصة كذلك راداراً ملاحياً، يعمل في الحيز الترددي I؛ إضافة إلى منظومة السونار 2076، التي تتكامل فيها قدرات البحث الإيجابية والسلبية .
أحد صواري الغواصة مزود بكاميرا تلفزيونية تعمل في الضوء المنخفض، ونظام استشعار تلفزيوني ملون، ووسائل تصوير حراري. الغواصة مزودة كذلك بنظام للتعارف الإلكتروني IFF.
تحصل الغواصة على الطاقة اللازمة لها من مفاعل نووي من النوع PWR 2، يوفر الطاقة اللازمة لتشغيل محركَين من النوع GEC التوربيني؛ والمحركان يتحدان في محور واحد. وتستخدم الغواصة مولِّدَين كهربائيَّين، يعملان بوقود الديزل، لاستخدامهما في حالة الطوارئ.

1. بلد المنشأ: المملكة المتحدة.
2. الاستخدام: غواصة ذات قوة دفع نووي، مسلحة بالصواريخ الطوافة.
3. الدول المستخدِمة: تدخل أول هذه الغواصات الخدمة في بحرية المملكة المتحدة، بدءاً من عام 2006.

المواصفات العامة والفنية:

1. الأبعاد
الطول: 91.7 م.
العرض: 10.4 م.
الغاطس: 10 م.
2. الأوزان
الحمولة، وهي طافية: 6 آلاف طن.
الحمولة، وهي غائصة: 6500 طن.
3. الأداء
السرعة، أثناء الغوص: 54 كم/ س.
4. القوة المحركة
المفاعل النووي: من النوع PWR.2.
المحرك: محركان من النوع التوربيني الذي يعمل بقوة ضغط البخار، متحدَا المحور.
قدرة كلّ محرك: 15 ألف حصان.
5. التسليح
أنبوب قذف الطوربيد عيار 533 مم: 5.
الصواريخ والطوربيدات: 36.
أنواع الصواريخ: Tomahawk Block III وSubmarine Harpoon.
الطوربيد: Spearfish.
6. الطاقم
الضباط: 12.
الدرجات الأخرى: 100


رد: حصريا موسوعة الغواصات

تحذير لاخر مرة يكفي من نقل المواضيع
هل تعلم ان ما كتبته الان هو موضوعي انا ونزلته انا بهذا المنتدى وتم نقله لمنتديات اخرى

بحثت في مواضيعك ولم أجد أبدا موضوعا بهذا الشكل

رد: حصريا موسوعة الغواصات

هل بحثت في 25 صفحة
حسنا الموضوع هو موضوعي وجهدي الخاص كتبته قبل سنتين لكنه حذف في احدى الاعطال التي اصابت المنتدى قبل اشهر
وهو مكرر من طرف احد الاعضاء الان ايضا يعني لا فائدة من موضوعك الكثير من المواضيع التي نقلتها هي كتبت لال مرة بالمنتدى

كما احب الفت انتباهك الى نقطة مهمة وان قانين المنتدى تسمح بموضوعين يوميا فقط لكل عضو

الحالة
مغلق و غير مفتوح للمزيد من الردود.
عودة
أعلى
