طائرة الإنذار المبكر والتحكم المحمول جواً Saab 2000 Erieye

[حميد707]

​

Saab 2000 Erieye AEW&C​

Erieye هو نظام متكامل للإنذار المبكر والتحكم محمول جواً (AEW & C) مدمج على منصة طائرة ( SAAB 2000 ) ذات المحركات التوربينية وهي من إنتاج شركة SAAB Electronic Defence Systems السويدية ، وتستخدم الطائرة المجهزة بالكامل للإنذار المبكر والسيطرة المحمولة جواً ، في مهام الأمن الوطني والإستخبارات، والمراقبة الجوية والبحرية ، ومراقبة الحدود والمناطق الإقتصادية، والقيادة والسيطرة المحمولة جواً، وتنسيق إدارة الكوارث، ومراقبة الحركة الجوية في حالات الطوارئ.

​

---

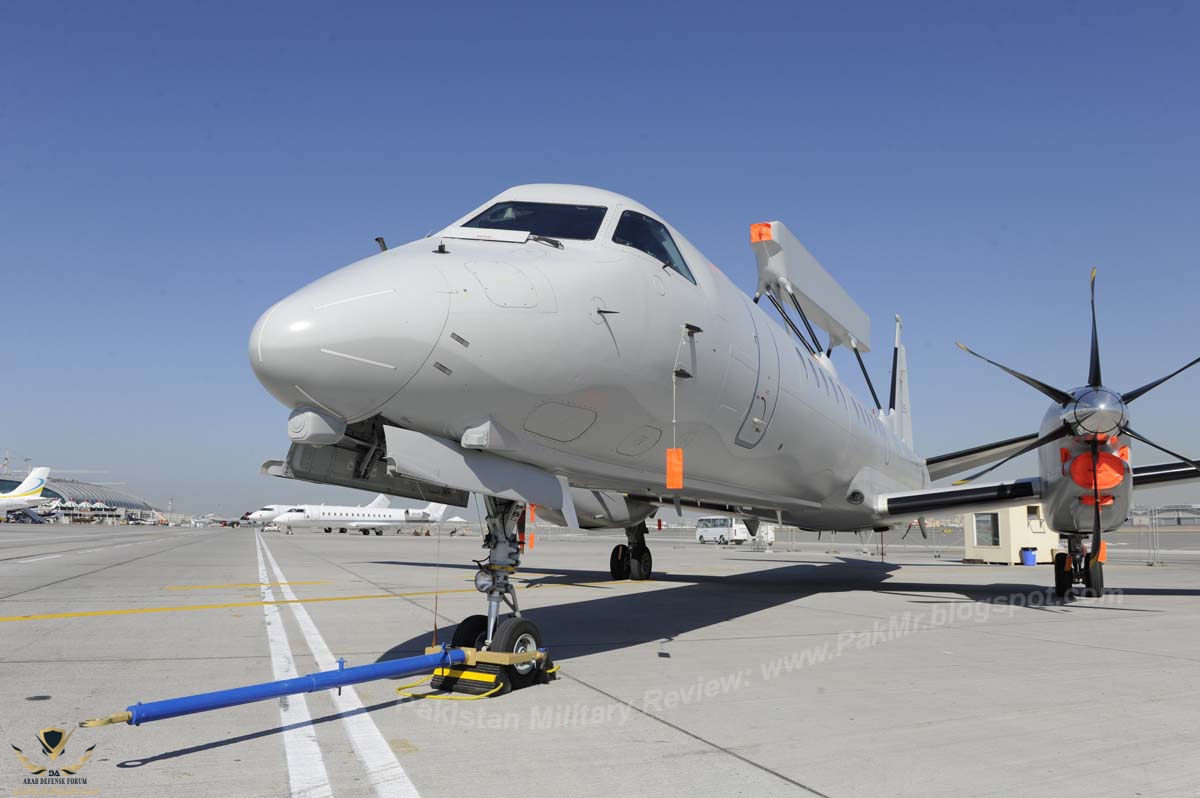

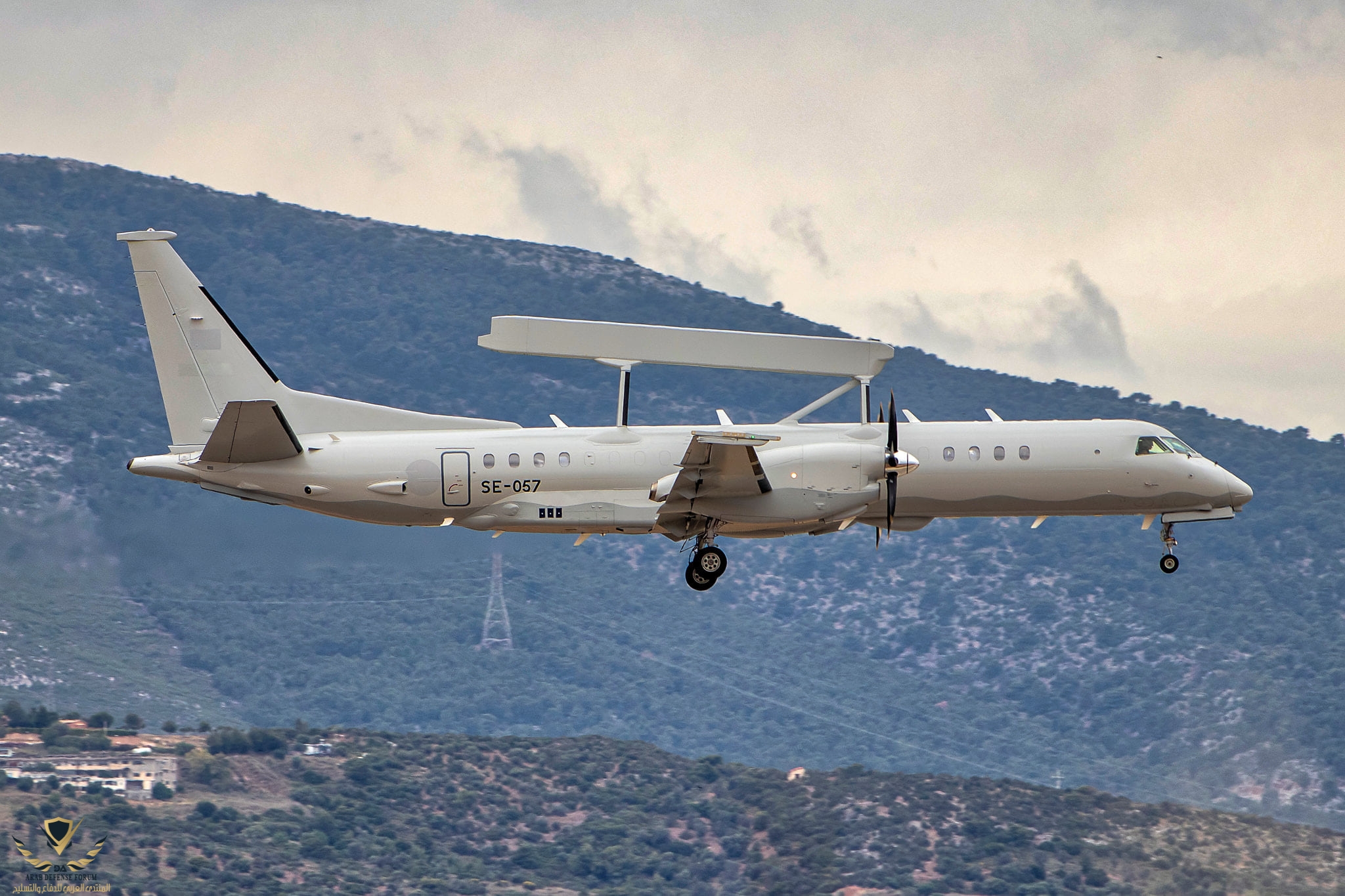

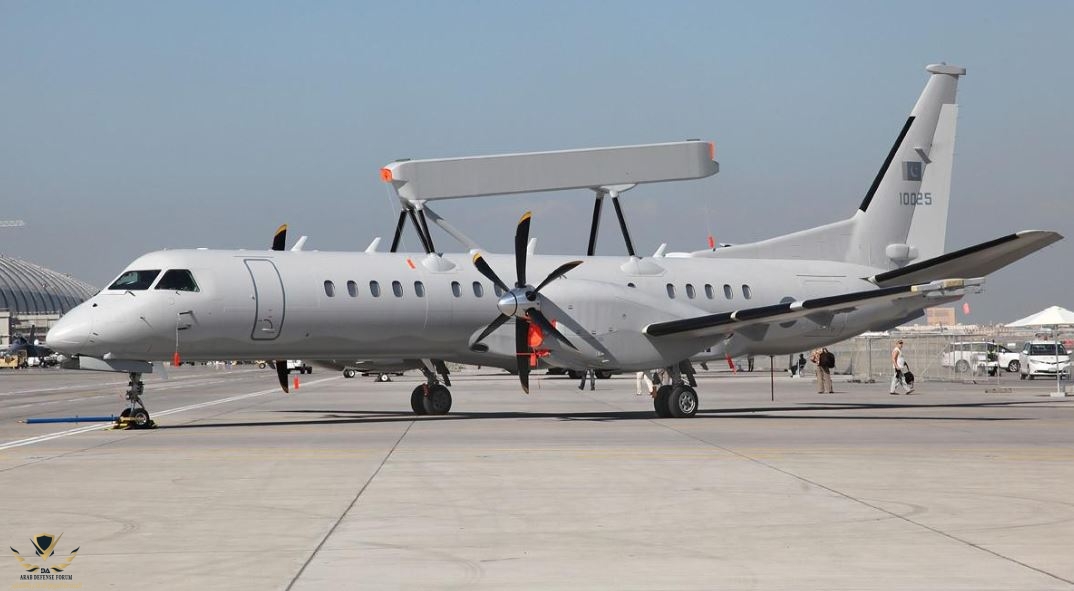

طائرة SAAB 2000

هي طائرة نقل من إنتاج شركة SAAB للطيران دخلت للخدمة في سنة 1994 وتعتبر من أسرع الطائرات المزودة بمحركات توربينية في السوق ، تم تعديل هيكل الطائرة للتوافق مع الانظمة المدمج عليها حيث تم تقوية أقسام الجناح الخارجي، وكذلك سقف جسم الطائرة، لاستيعاب وزن هوائي رادار Erieye.و تمت زيادة منطقة الذيل العمودية لتوفير استقرار أفضل.


الخصائص العامة

​

الطاقم​	7​
الطول​	27.28 م​
الجناح​	24.76 م​
الإرتفاع​	7.73 م​
الوزن فارغ​	14,000 كلغ​
الوزن الاقصى ​	23,000 كلغ​
قدرة تحمل الطيران​	9.5 ساعة​
المدى العملياتي​	3700 كم​
ارتفاع التحليق العملياتي​	30,000 قدم​
المحركات​	محركين توربينية Allison AE 2100A بقوة 4,152 حصان لكل منهما​
السرعة القصوى​	665 كم/س​

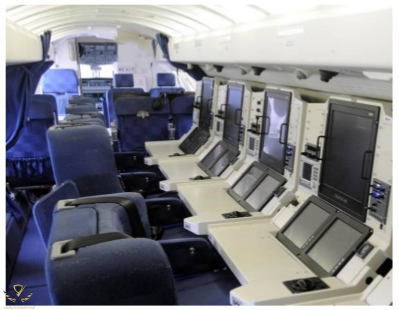

تم تجهيز المقصورة الرئيسية بخمس وحدات تحكم لمشغل المهمة على الجانب الأيمن وتستخدم شاشات ملونة مسطحة عالية الدقة

​

---

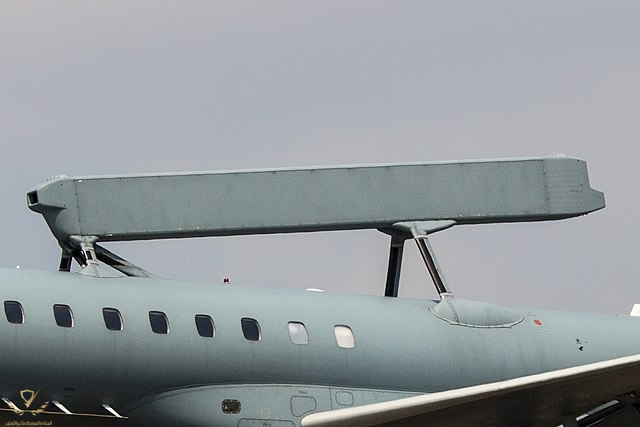

رادار PS 890 Erieye

هو رادار مراقبة جوية وبحرية من إنتاج SAAB EDS سابقاً (Ericsson ) دخل للخدمة في 1996م ويعتبر أول رادار محمول جواً يعتمد على تقنية مصفوفة المسح الإلكتروني النشط (AESA) ويعمل الرادار على موجة S-Band ويوفر مساحة مراقبة فعالة تصل الى 500,000 كلم مربع أفقياً و أكثر من 60,000 قدم عمودياً ويمكنه اكتشاف وتتبع اهداف مختلفة من الطائرات المقاتلة والمروحيات وصواريخ كروز والأهداف البحرية بحجم Jet Ski وفي اصعب الظروف الجوية، كما ان الرادار قادر على تحديد هوية الصديق أو العدو (IFF) .

تم دمج الرادار على منصات جوية مختلفة مثل SAAB 340 و EMB-145 .

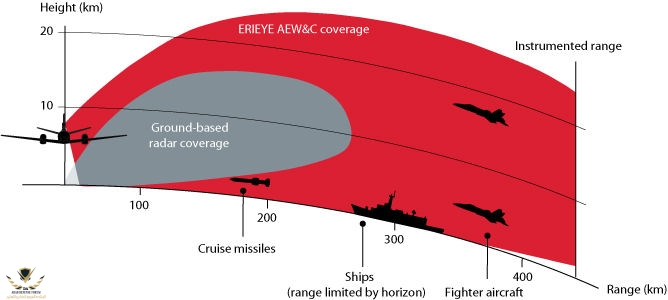

يبلغ مدى الرادار 450 كم لكل جانب وإرتفاع كشف يصل الى 20 كم وقادر على كشف هدف جوي بحجم مقاتلة من مسافة تصل الى 370 كم في بيئة حرب إلكترونية معادية كثيفه ومن على ارتفاع منخفض .

وكما يمكن مضاعفة مدى الكشف عبر تركيز طاقة الردار على قطاع محدد.

​

---

مجموعة الحرب الإلكترونية EW

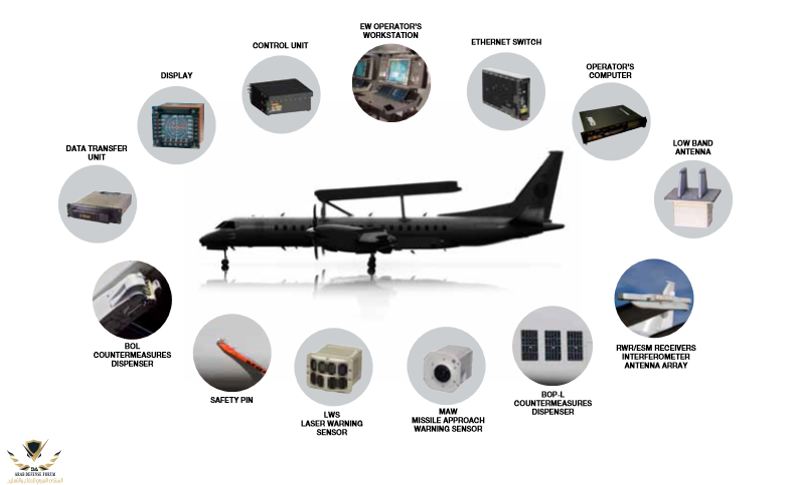

تعتمد مجموعة الحرب الإلكترونية لطائرة Saab 2000 Erieye AEW&C على منظومة HES-21 ، والذي يوفر بيانات المهمة لنظام الحرب الإلكترونية للطائرة ولتحليل البيانات المسجلة. ويوفر النظام قدرات كاملة للحماية الذاتية و بقدرات الاجراءات الالكترونية المساندة ESM وكذلك بقدرات الإستخبارات الالكترونية ELINT وإستخبارات الإتصالات COMINT وتغطي أجهزة استقبال النظام النطاق المنخفض (7 جيجا هرتز إلى 2 جيجا هرتز)، والنطاق المتوسط (2 جيجا هرتز إلى 18 جيجا هرتز) والنطاق العالي (28 جيجا هرتز إلى 40 جيجا هرتز).

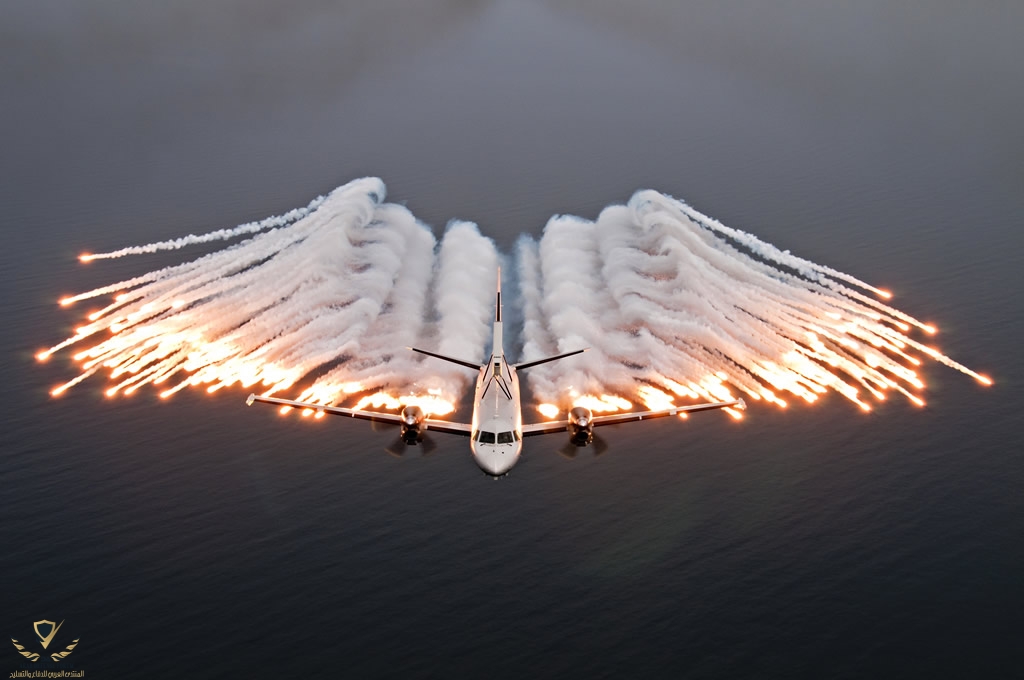

ويوفر نظام الحماية الذاتية (SPS) تغطية كاملة للطائرة عبر 6 هوائيات مدمجه على جسم الطائرة للتحذير الراداري ،و كما ان النظام يوفر 6 انظمة تحذير من أشعة الليزر من نوع LWS-310 متكافئة مع 4 انظمة تحذير من الصواريخ الحرارية من نوع MAW-300 والذي يمكنه من تتبع مايصل الى 8 صواريخ حرارية، وتتجهز الطائرة بنظام الشراك الخداعي BOP-L والذي يحتوي على 6 قاذفات لشعلات الحرارية والرقائق المعدنية chaff & flare لخداع الصواريخ المعادية.

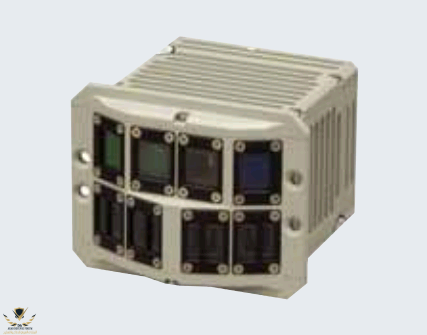

مستشعر MAW-300

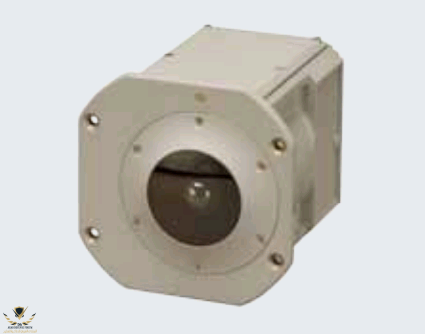

مستشعر LWS-310

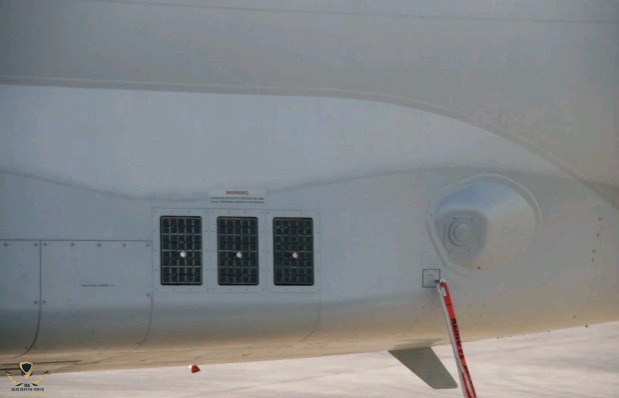

موزع BOP

​

---

المشغلون

القوات الجوية الملكية السعودية

القوات الجوية الباكستانية

- انــــتــــــهــــــى -​



[حميد707]

المصادر

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل



[Medic]

كيف تتعامل مع المقاتلات ذات البصمة الرادارية المنخفضة جدا؟



[fl711]

سلمت يمينك على الموضوع❤

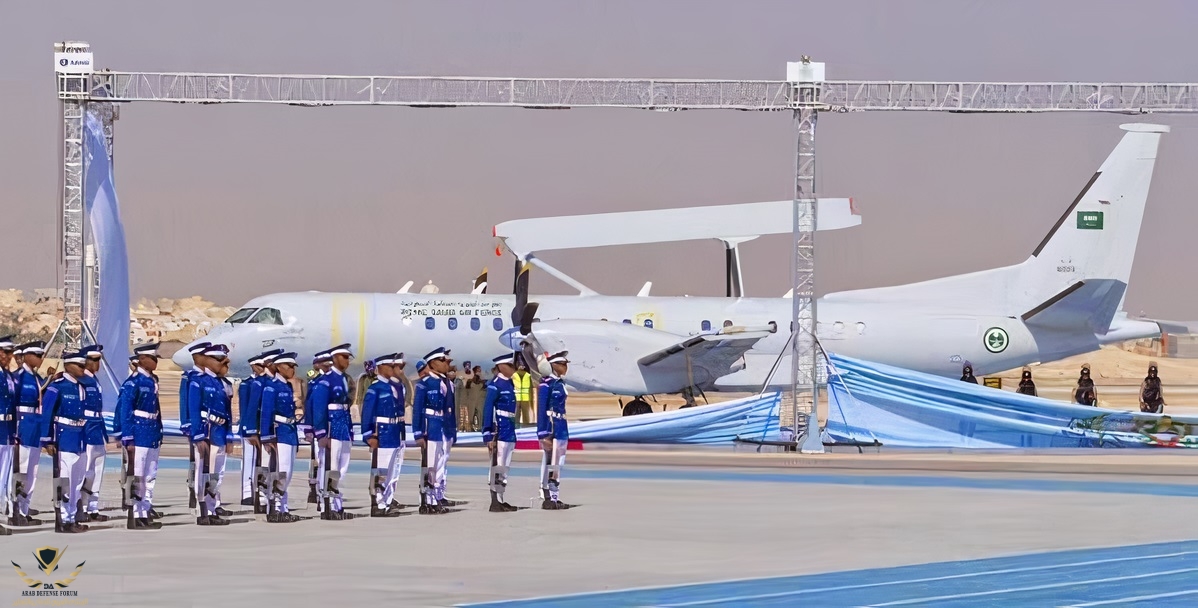

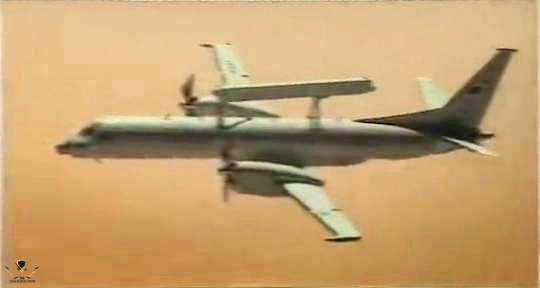

وهذي بعض الصور الحصرية للنسخة السعودية المسماه E-2000 SAAB AEW&S



[Saudi silent]

@حميد707 الله يعطيك الف عافيه
​



[Jokerr]

تسلم على هذا الموضوع الجميل

معلومات جداً جميلة

كنت حاب اضيف معلومة ولاكن مافي معلومة اقدر اضيفها كفيت و وفيت

يارب نزيد عددها اشوف ينقصنا ثلاث طائرات و نص

​



[القائد شان كونغ الحكيم]

دائم مببدع شكرا على الموضوع ​



[العزيزي]

الف شكر على الموضوع المميز
اظن الإمارات كذلك من مشغليها



[حاسم]

الامارات و تركيا يمتلكا نسخا احدث و اكثر تقنية من النسخة السعودية



[sweden2023]

شكرا على الموضوع

تحفة سويدية كعادة معظم صناعاتهم

تعاونهم المبكر الغير محدود مع البريطانيين فتح لهم افاق تكنولوجية كبيرة وخصوصا في مجال الرادارات

معاييرهم الصناعية عالية في كل شيء مراقبة الجودة صارمة جدا وأحيانا مبالغ بها

يطبقون مبدا اسال 5 مرات لماذا عند اكتشاف او التبليغ عن اي عيب تصنيعي
​



[Saudi silent]

الامارات و تركيا يمتلكا نسخا احدث و اكثر تقنية من النسخة السعودية

طبيعي , فحينما عقدت السعودية صفقتها للـ Saab 2000 لم تكن الـ Global Eye قد نضجت
يوجد دول لا تمتلك حتى مايقارب مواصفات تلك الطائرة​



[حاسم]

طبيعي , فحينما عقدت السعودية صفقتها للـ Saab 2000 لم تكن الـ Global Eye قد نضجت
يوجد دول لا تمتلك حتى مايقارب مواصفات تلك الطائرة​

لا يوجد نية للتطوير .. أخاف أن تتأخر المملكة عن ركب التطوير في مجال هام مثل الاواكس .



[Saudi silent]

لا يوجد نية للتطوير .. أخاف أن تتأخر المملكة عن ركب التطوير في مجال هام مثل الاواكس .

المملكة لديها افضل الطائرات للإنذار المبكر في العالم الـ E-3 كمثال
والمطابقة للنسخة الامريكية بأخر تحديثها , لسنا متأخرين ولله الحمد
بل في تقدم مستمر ونتمنى المزيد

​

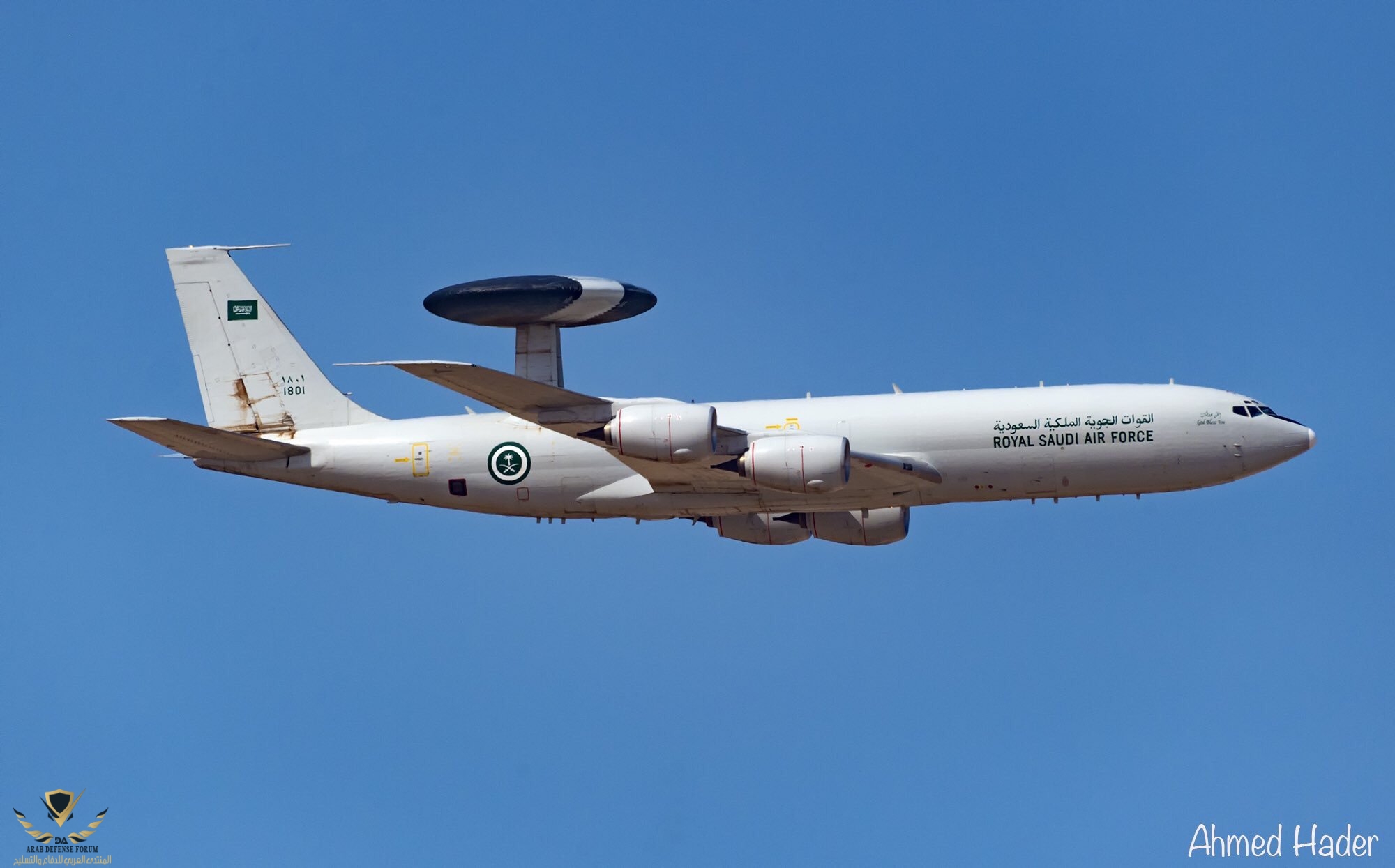

تحديث لطائرات AWACS السعـودية​

The Boeing Co., Oklahoma City, Oklahoma, has been awarded a $240,195,180 fixed-price-incentive-firm contract for the Royal Saudi Air Force airborne warning and control system (AWACS) modernization program phase 1. This contract provides for AWACS mission computing, navigation and communications upgrades, as well as the next generation in identification, friend or foe enhancement designs. Work will be performed in Oklahoma City, Oklahoma, and is expected to be completed by Feb. 28, 2019. This contract involves foreign military sales to the Kingdom of Saudi Arabia, and is the result of a sole-source acquisition. Saudi Arabian letter of offer and acceptance case funds in the amount of $240,195,180 are being obligated at time of award. Air Force Life Cycle Management Center, Hanscom Air Force Base, Massachusetts, is the contracting activity (FA8730-18-C-0003).

​



[F15as]

طبيعي , فحينما عقدت السعودية صفقتها للـ Saab 2000 لم تكن الـ Global Eye قد نضجت
يوجد دول لا تمتلك حتى مايقارب مواصفات تلك الطائرة​

مالفرق بينهم



[Saudi silent]

مالفرق بينهم

ان شاء الله خبير الجوي لديه الاجابة الوافية @fl711 ​



[fl711]

مالفرق بينهم

أولا E-2000 SAAB AEW&S مبنية على الطائرة المدنية SAAB 2000

وتم تحويلها الى النسخة العسكرية بأضافة هوائي الرادار والمستشعرات العديدة والأنظمة كذلك كما ذكر أخونا @حميد707 في هذا الموضوع المفصل لهذي الطائرة..
اضافة: محركات هذي الطائرة تيروبنية
---------------

اما طائرة GLOBAL EYE AWE&S مبنية على الطائرة المدنية GLOBAL 6000/6500

ومدى رادار طائرة GLOBAL EYE AWE&S يبلغ 550Km ويصل الى 650 Km بالطاقة العالية اي اكثر من E-2000 SAAB AEW&S
ولها عدة انظمة اكثر من E-2000 SAAB AEW&S



[F15as]

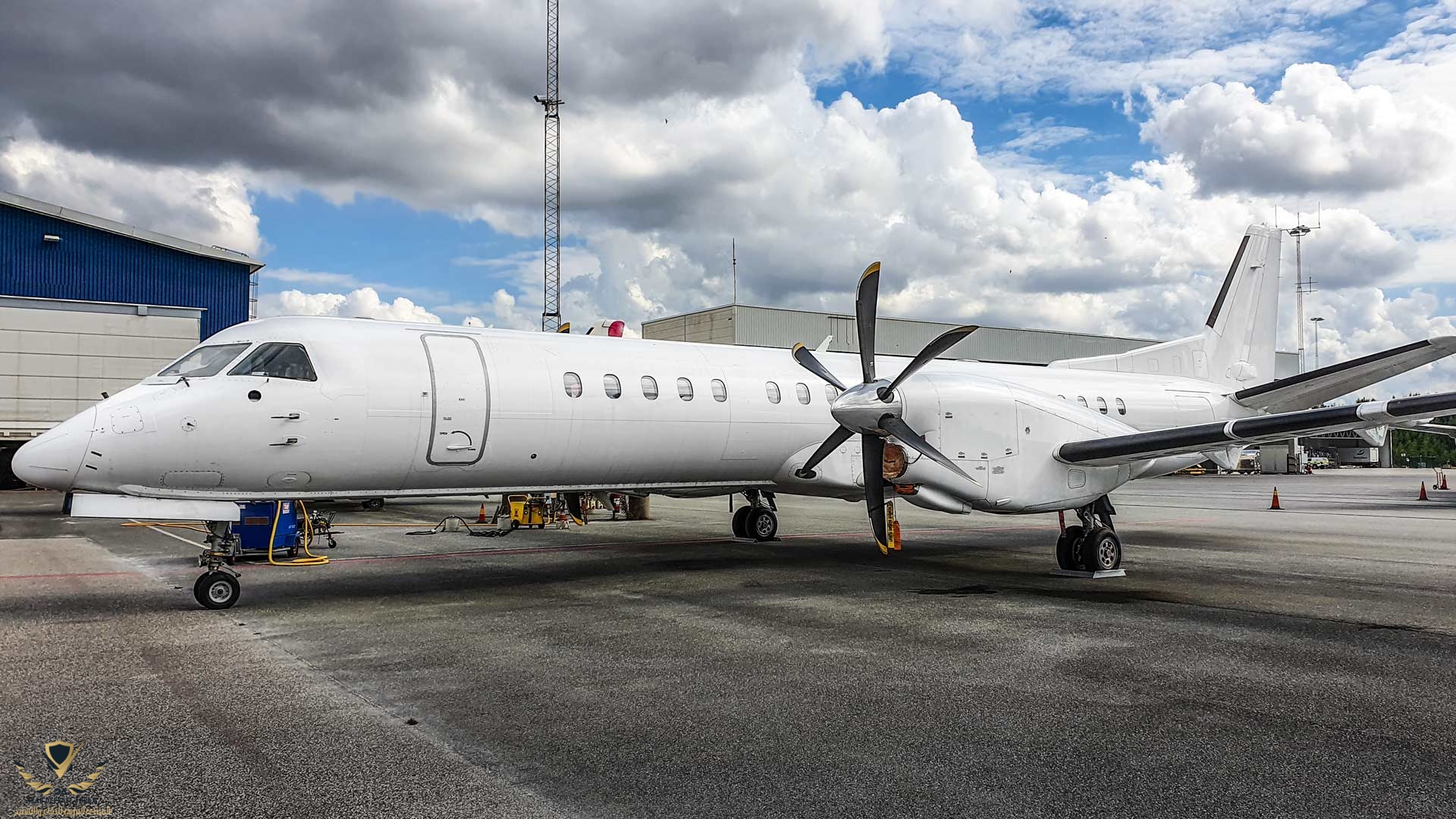

أولا E-2000 SAAB AEW&S مبنية على الطائرة المدنية SAAB 2000
مشاهدة المرفق 656760

وتم تحويلها الى النسخة العسكرية بأضافة هوائي الرادار والمستشعرات العديدة والأنظمة كذلك كما ذكر أخونا @حميد707 في هذا الموضوع المفصل لهذي الطائرة..
اضافة: محركات هذي الطائرة تيروبنية
---------------

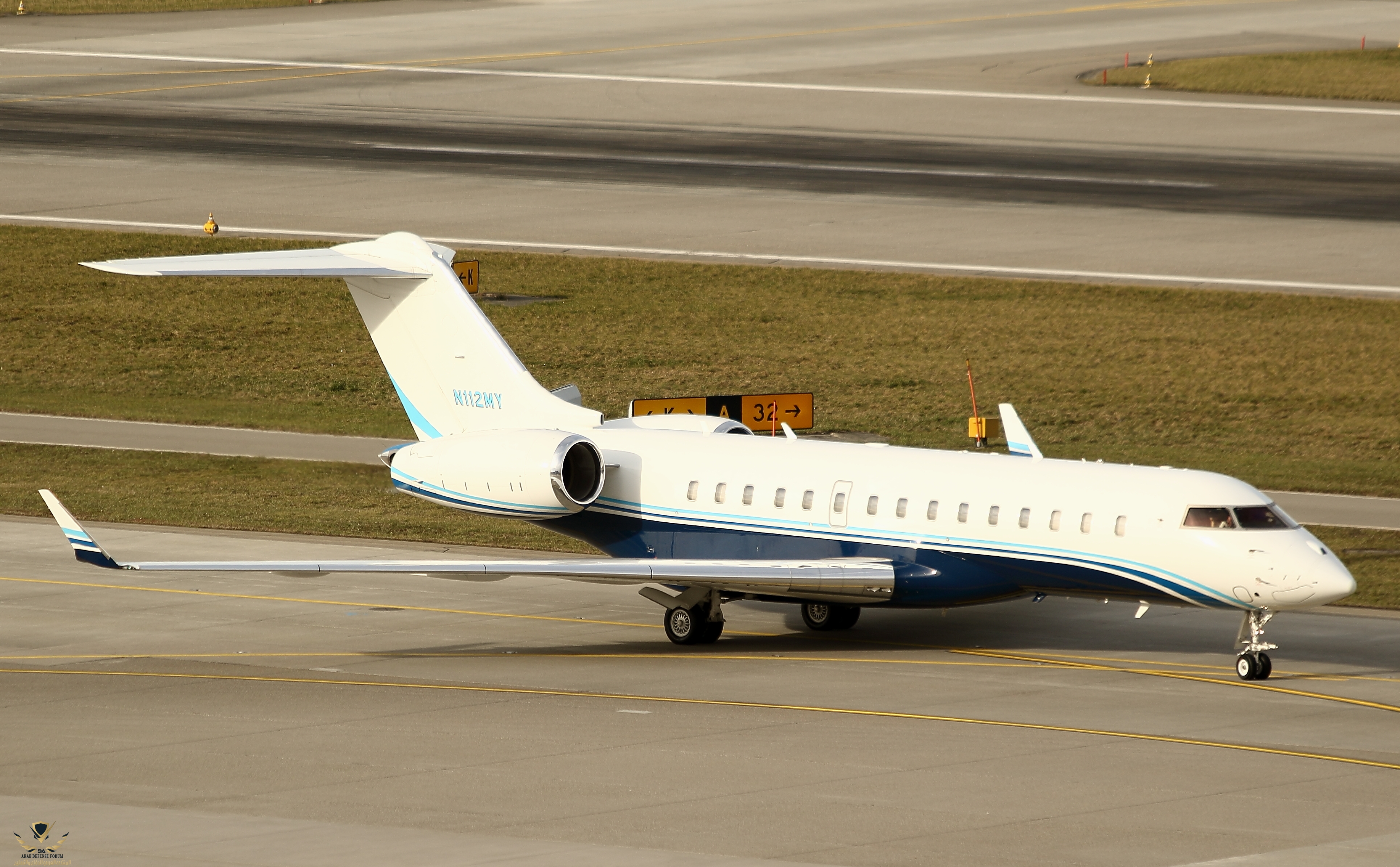

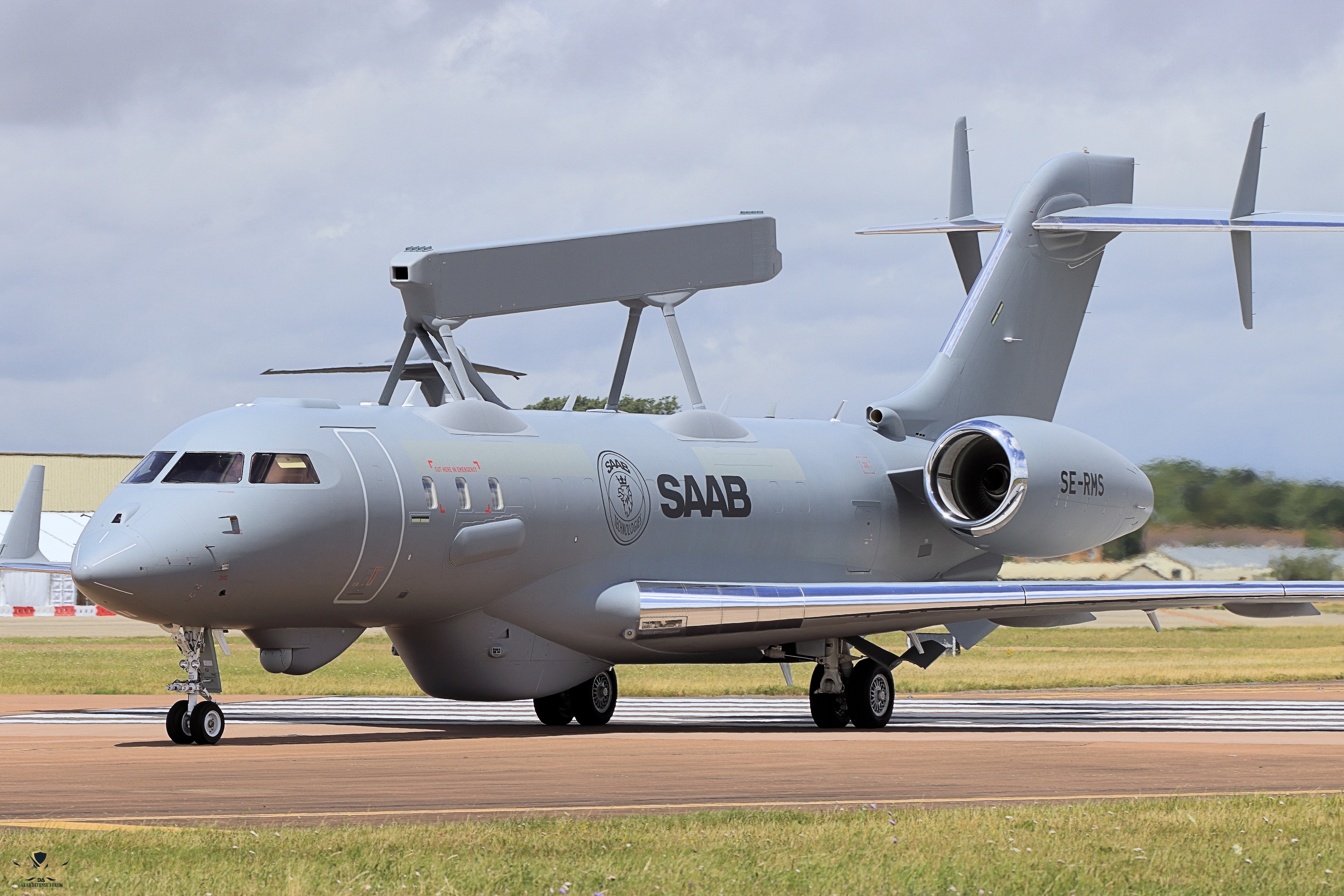

اما طائرة GLOBAL EYE AWE&S مبنية على الطائرة المدنية GLOBAL 6000/6500
مشاهدة المرفق 656761
مشاهدة المرفق 656762

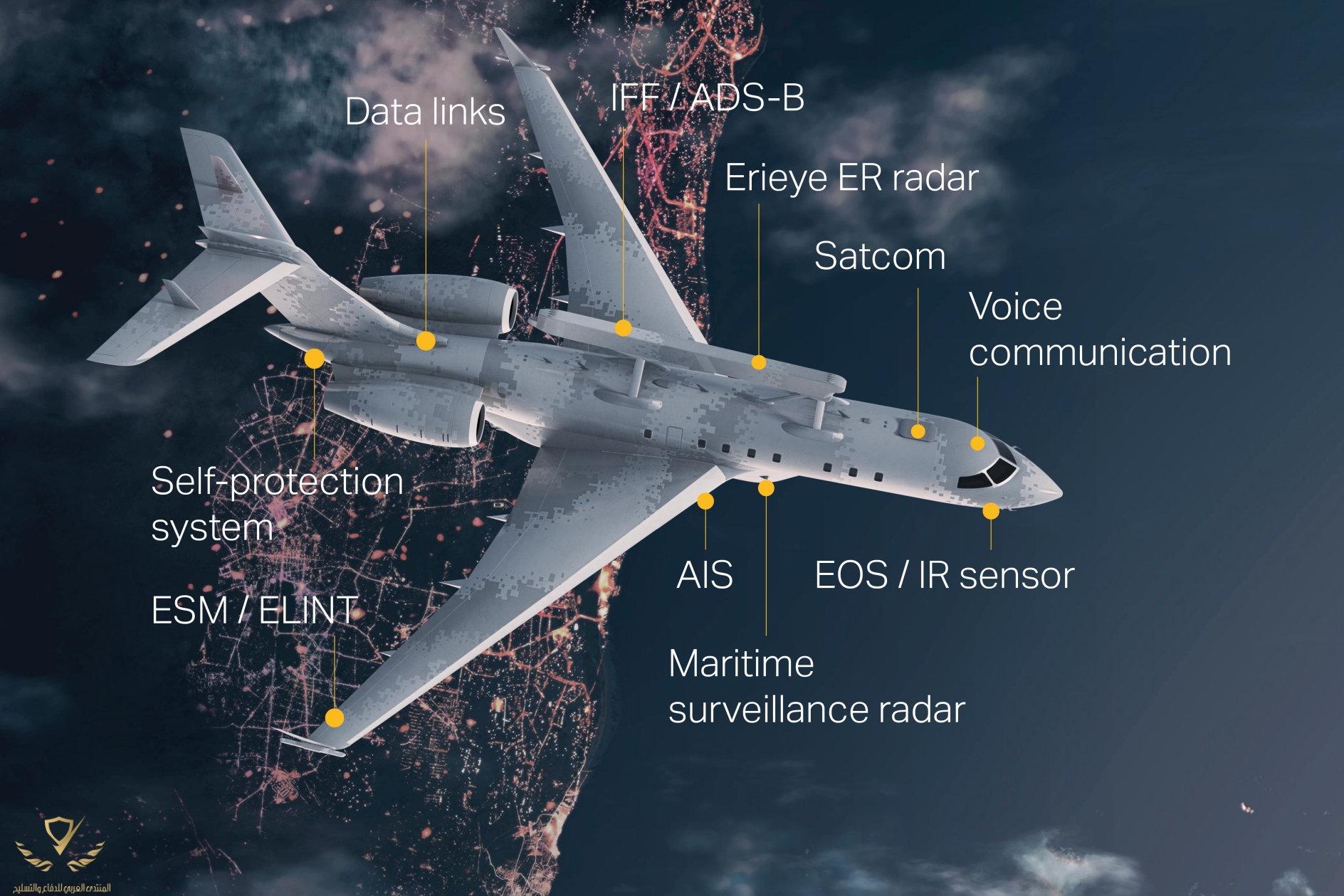

ومدى رادار طائرة GLOBAL EYE AWE&S يبلغ 550Km ويصل الى 650 Km بالطاقة العالية اي اكثر من E-2000 SAAB AEW&S
ولها عدة انظمة اكثر من E-2000 SAAB AEW&S

مشاهدة المرفق 656763

الفرق ليس بشاسع
تذكرني بنسخة السعوديه والقطريه بالاف15 الفرق بينهم قليل
شكرا لك عزيزي



[هيرون]

المشغلون

القوات الجوية الملكية السعودية

لا إله الإ الله
مرت 10 سنوات وكأنها بالأمس 2014

Saab 2000 رسمياً في القوات الجوية السعودية

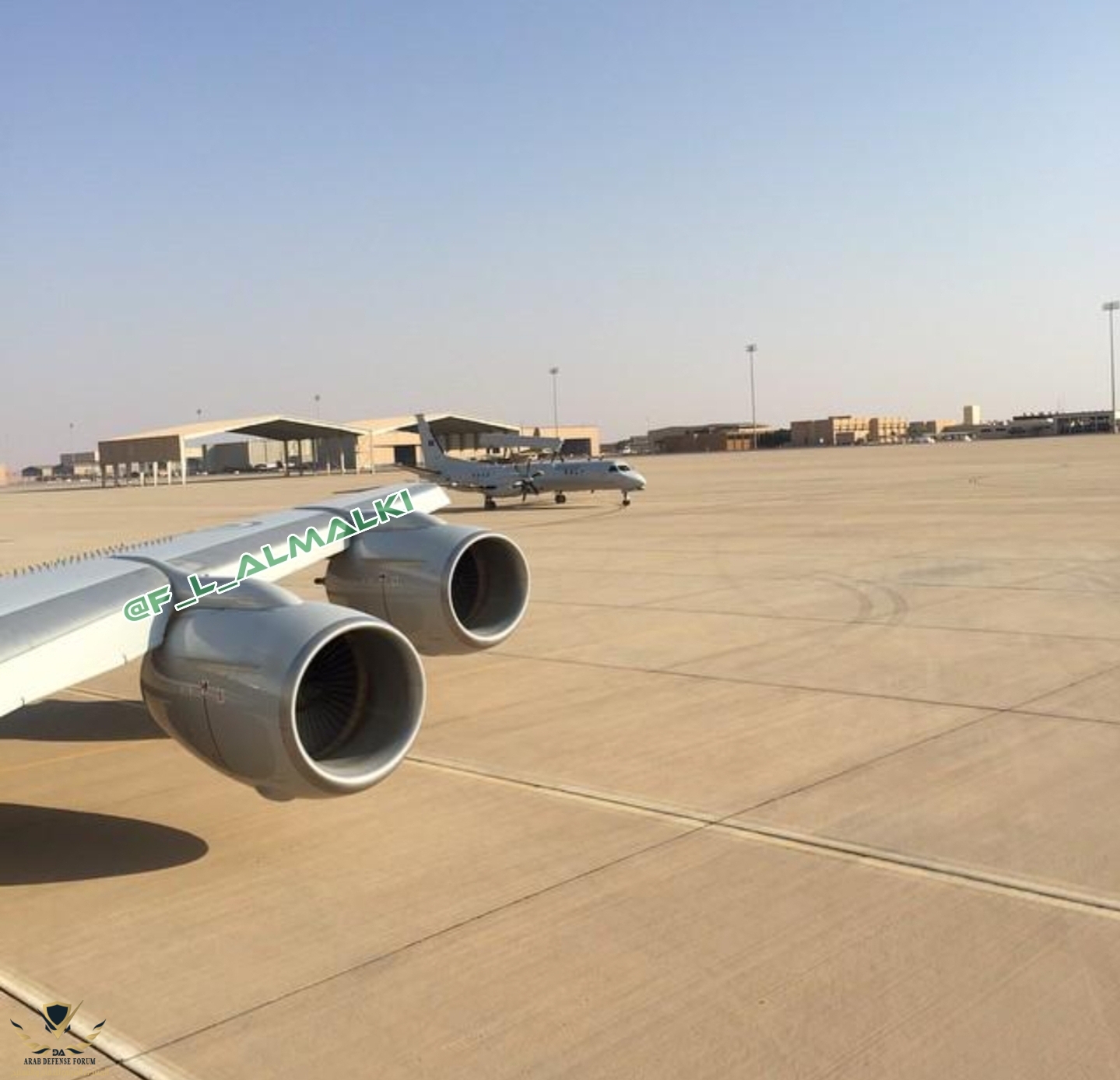

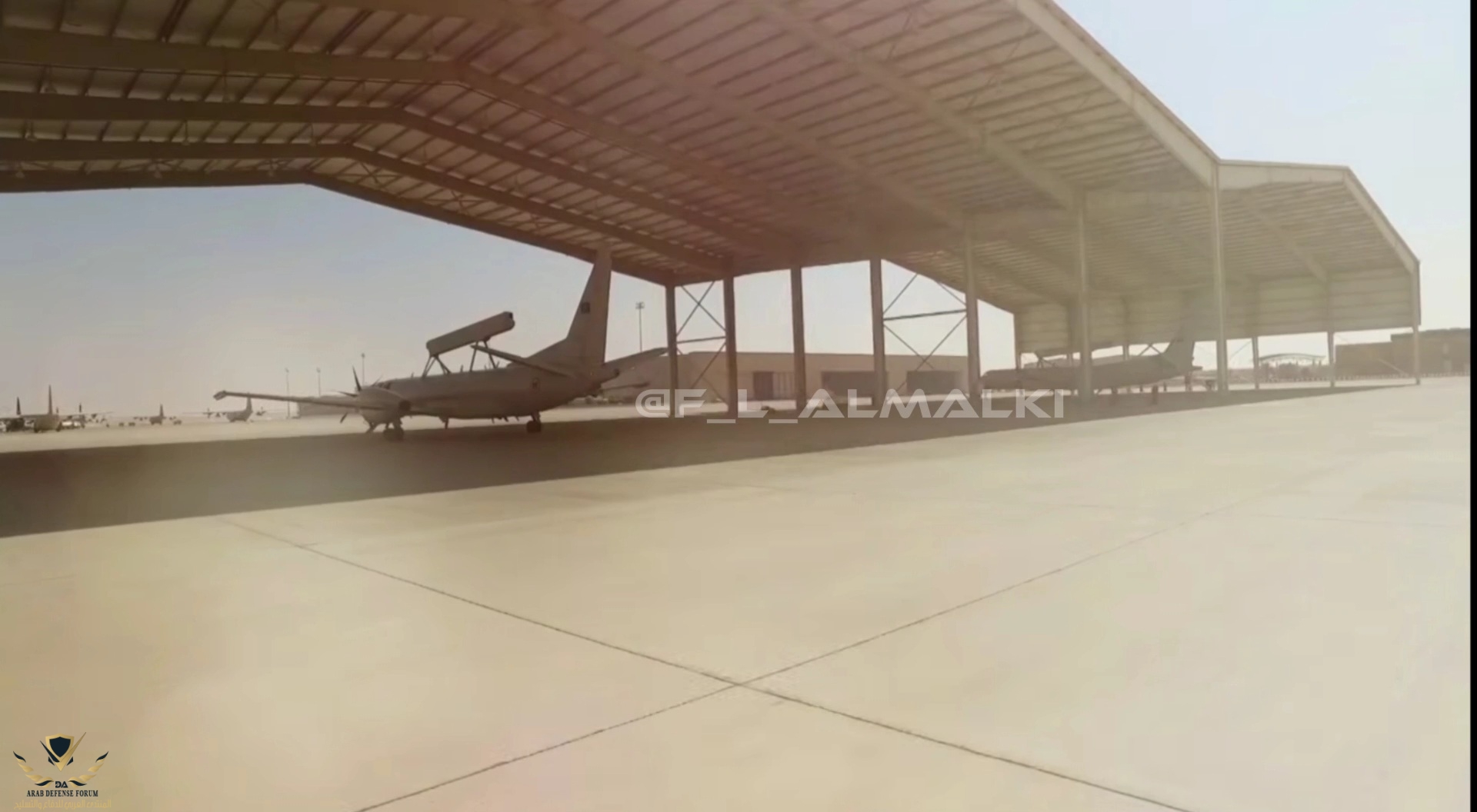

بدون مقدمات طويله الكل يعلم نوايا السعوديه لأقتناء الأواكس السويدي Saab 2000 وتفقد الطائرة في السويد ثم المعوقات البرلمانيه هناك بحجج حقوق الانسان الطائرة دخلت الخدمة وهذة صورة لها من أحدى قواعد السلاح الجوي السعودي للأسف الصورة غير واضحه ولكن صدقوني الصورة صحيحه

defense-arab.com



[boys_speed2]

سؤال هل تمتلك قدرة التزود بالوقود جوا واذا لا هل في مانع



[الصباح]

@حميد707 في هذا الموضوع المفصل لهذي الطائرة..
اضافة: محركات هذي الطائرة تيروبنية
---------------

احب استوضح من الزميل شو تقصد بمحركات تيروبنية

لأن محركات هذه الطائرة حسب علمي تصنف محركات تيربوبروب ​
