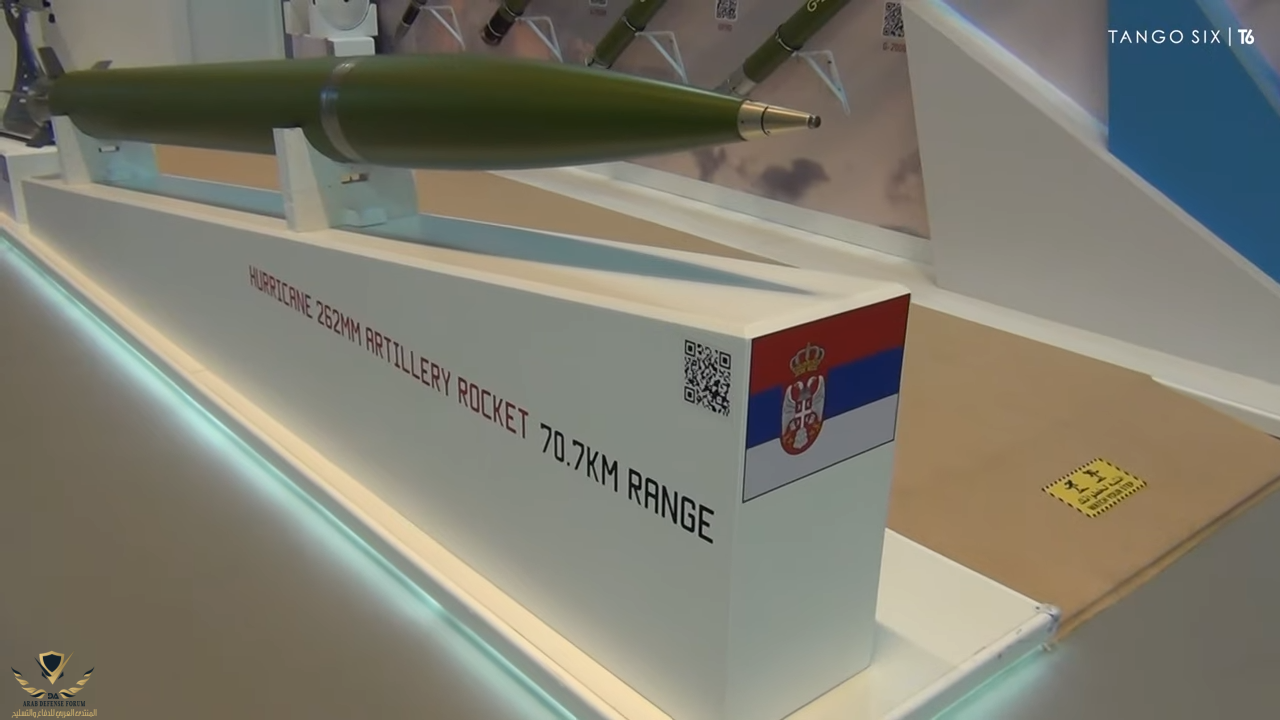

الإعصار الصربى ( HURRICANE 262MM )

الجراح قال:

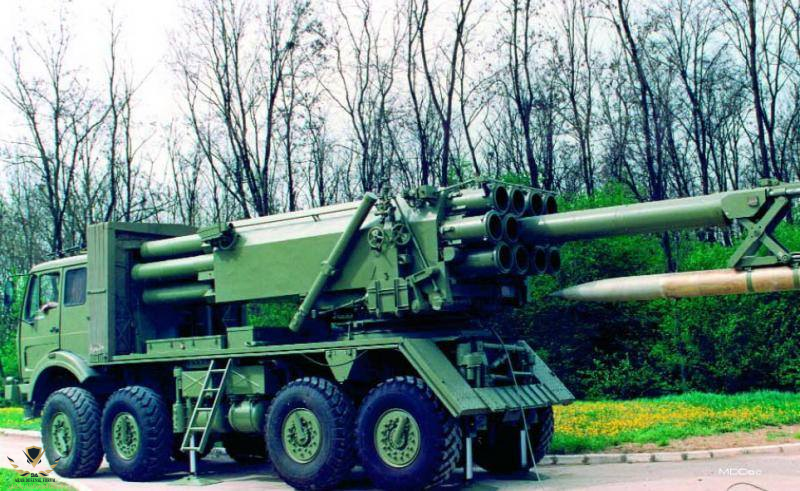

مشاهدة المرفق 555356

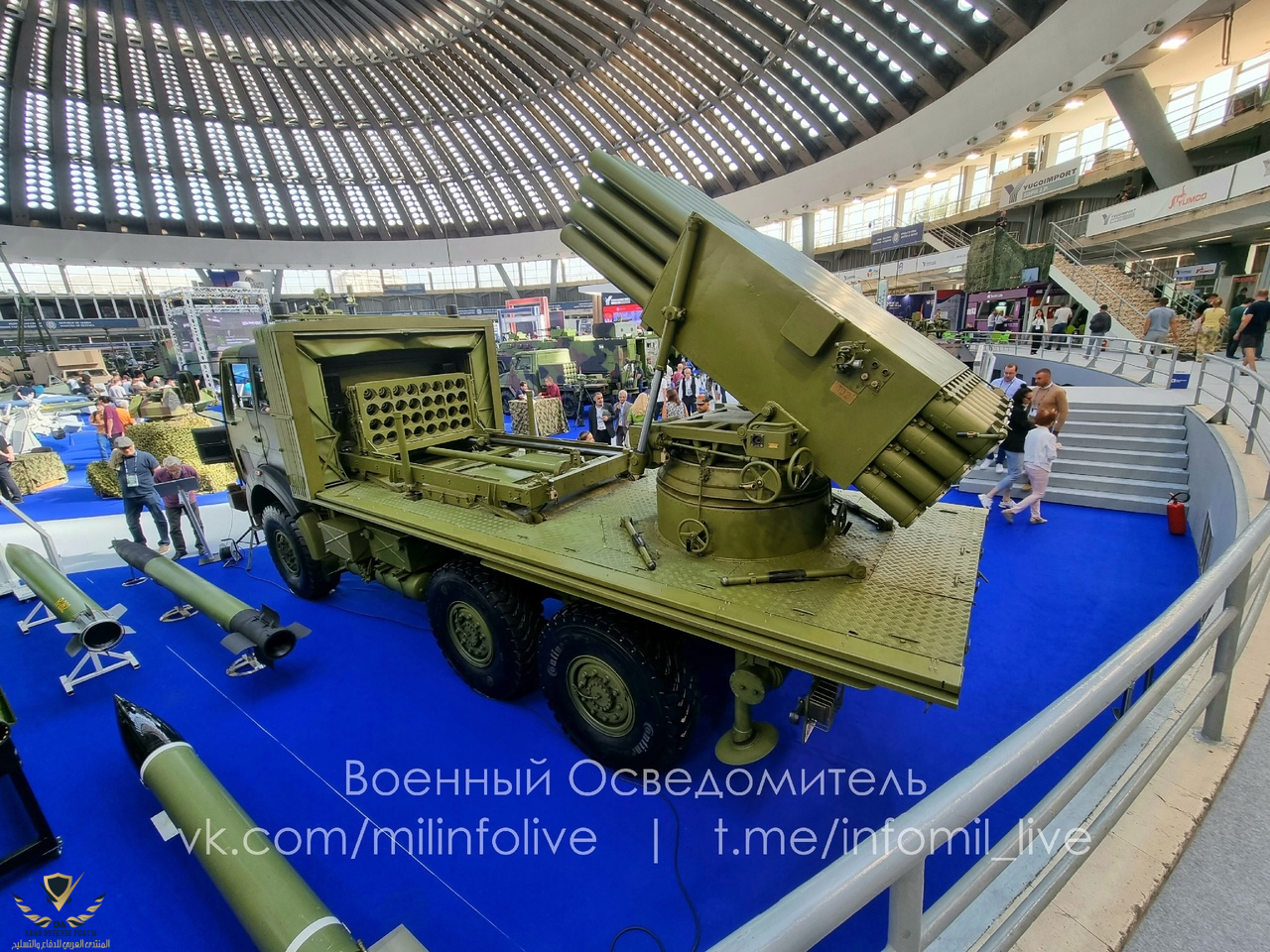

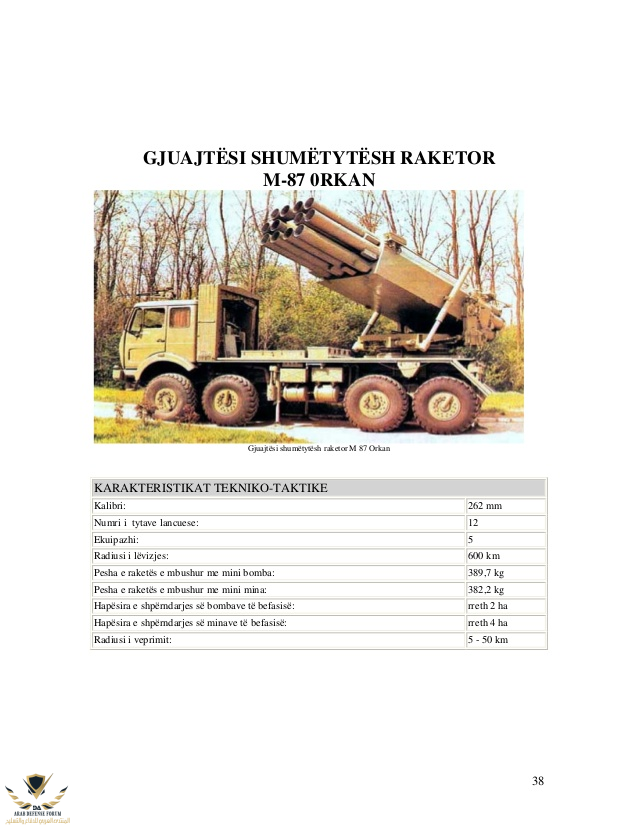

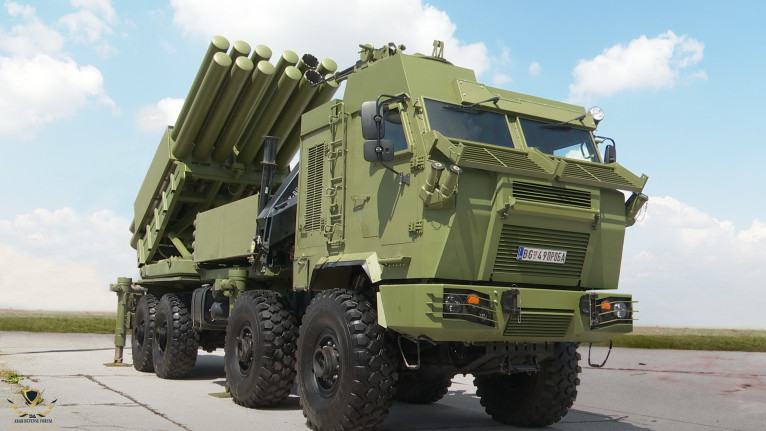

المنظومة القديمة باسم M-87 "Orkan"

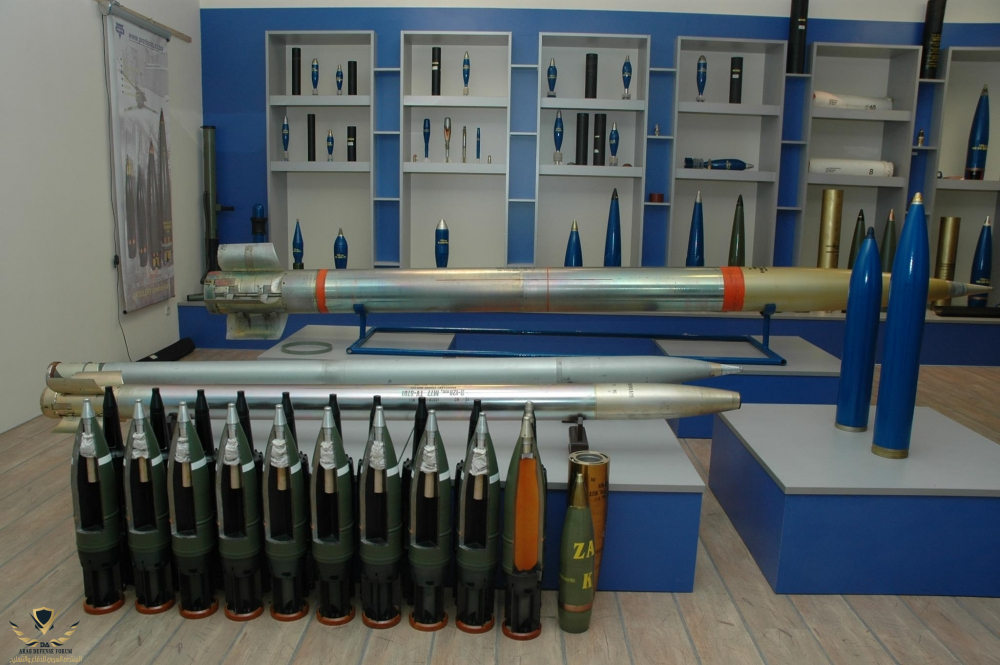

مشاهدة المرفق 555361

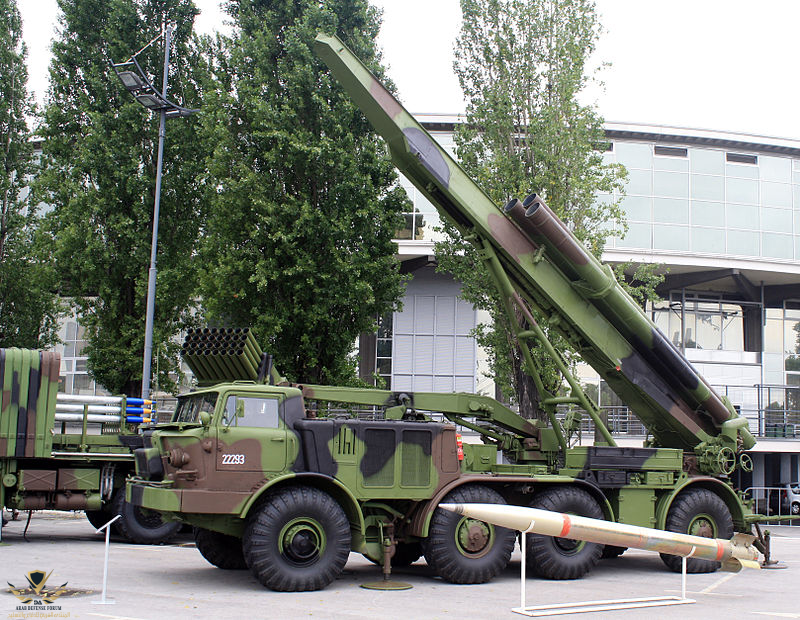

مشاهدة المرفق 555357
أنقر للتوسيع...

المنظومة القديمة تم تطويرها بجهود يوغوسلافية وتمويل عراقي وسميت اوركان -87
وابابيل -50 النسخة العراقية




الصرب طوروا الوقود بنفس العيار ليصبح المدى 70 بدل 50 كلم



الجراح قال:

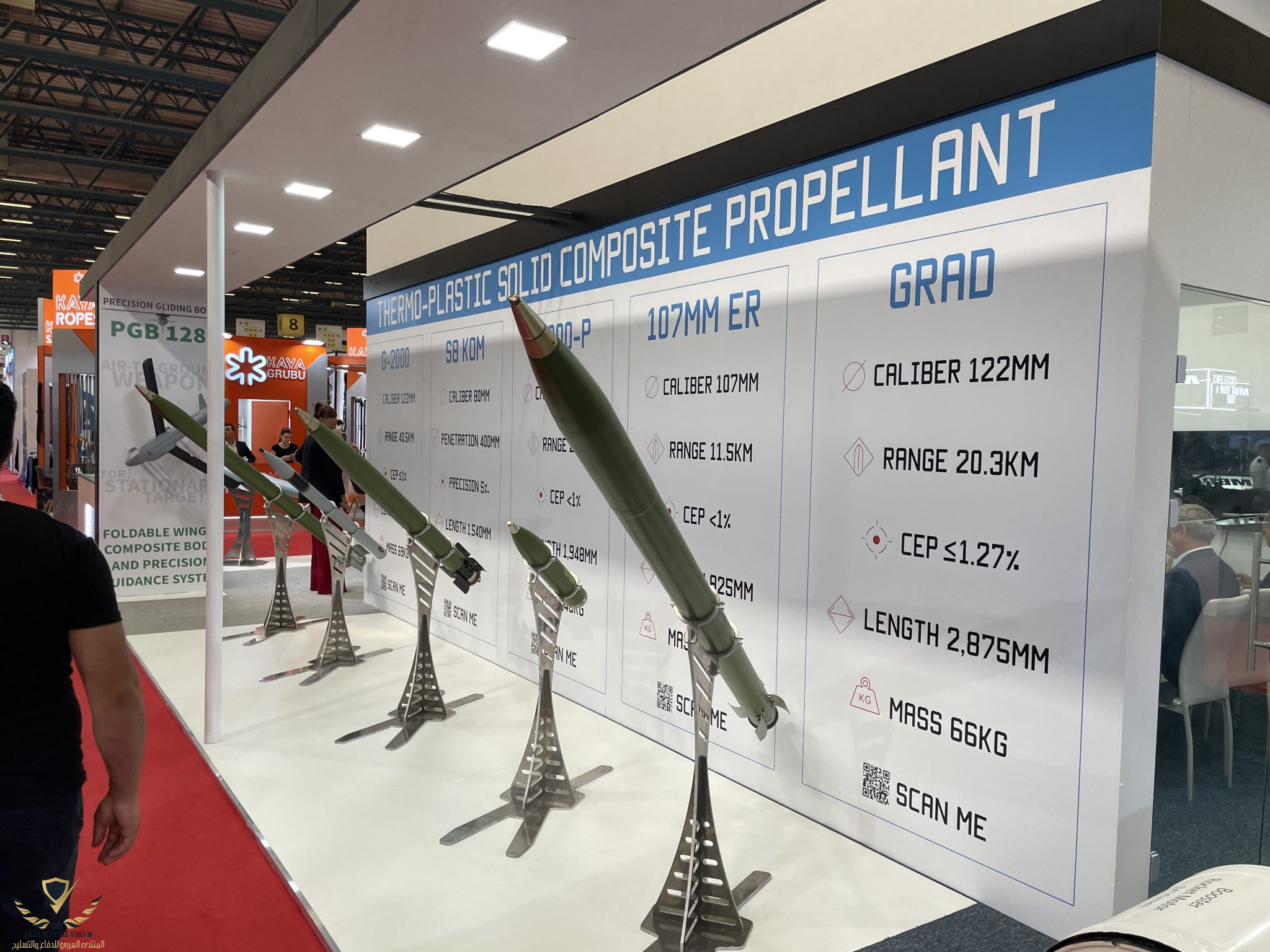

خلطة الوقود الصربية لصواريخ ER Grad 2000 عيار 122 مم ممتازة وتصل لمدى افضل من الروسيةمن Krušik


مشاهدة المرفق 555549

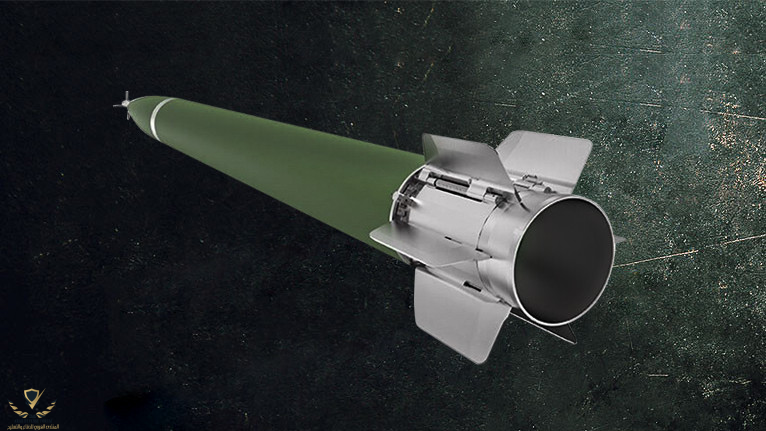

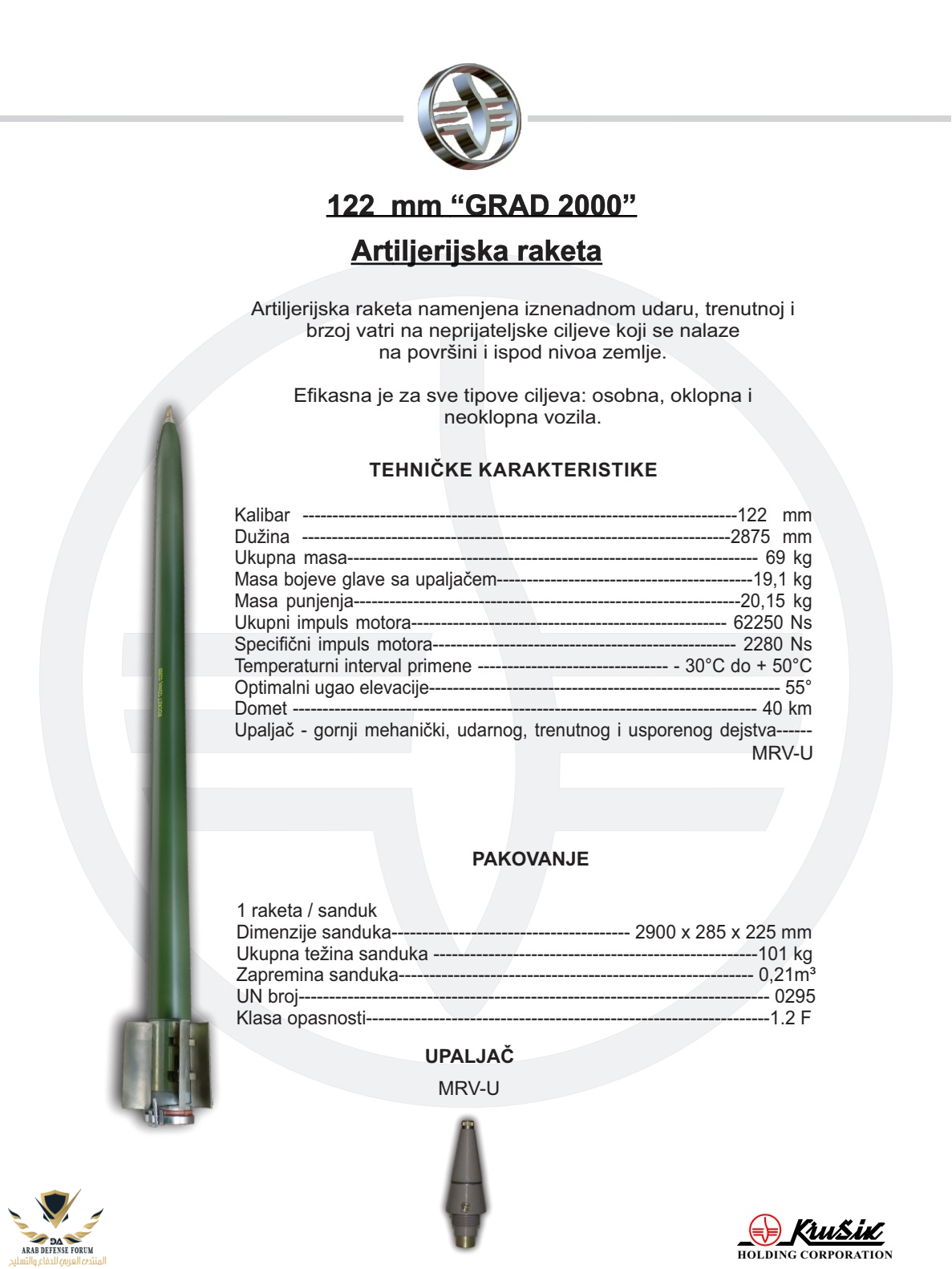

ER Grad 2000

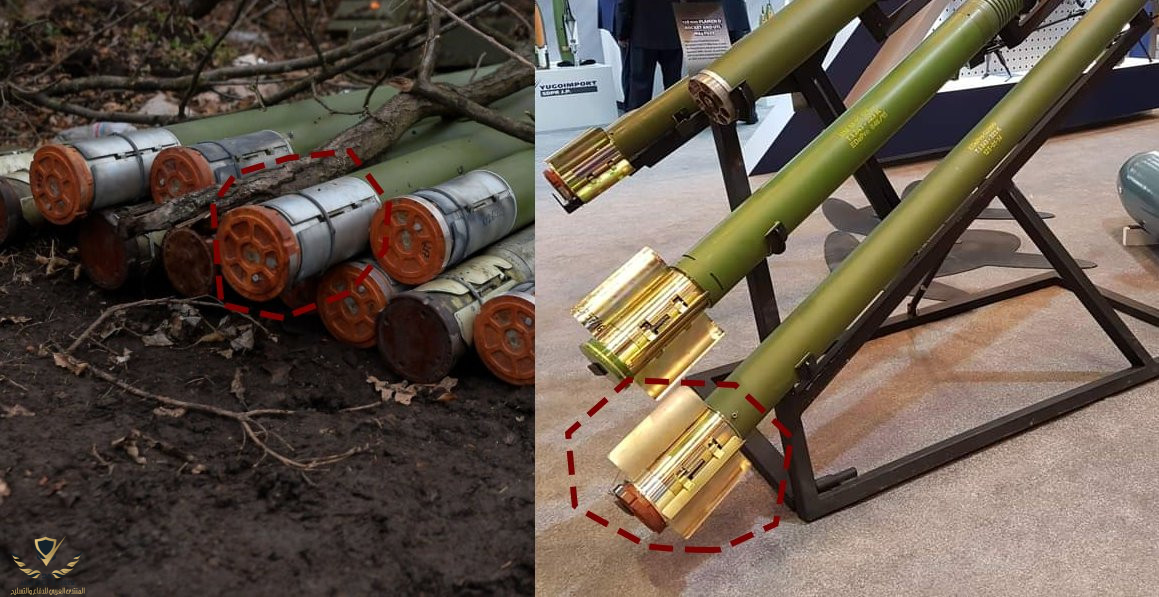

يمكن التعرف على ER Grad 2000 بفضل محرك الصواريخ المميز ،

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل
مشاهدة المرفق 555544مشاهدة المرفق 555543
أنقر للتوسيع...



EDePro
هي شركة صربية متخصصة في التقنيات المتقدمة ، مثل تصميم وإنتاج الصواريخ والصواريخ. وقد اشتهروا بتطويرهم لأنظمة الصواريخ المختلفة ، والمركبات الجوية غير المأهولة (UAVs) ، وأنظمة التوجيه المتطورة.



تعد G-2000 إضافة مبتكرة إلى مجال الصواريخ ، وتمثل قفزة ملحوظة في تصميم الديناميكا الهوائية ونظام الدفع. يتميز هذا النظام الصاروخي المتقدم ، الذي يتميز بمدى يصل إلى 40.5 كم ، بتصميم ديناميكي هوائي جديد ، ودفع محسّن ، وتوافق مع منصات الإطلاق الحالية ، مما يجعله ابتكارًا محوريًا في تكنولوجيا الصواريخ الحديثة.

السمة المميزة لصاروخ G-2000 هو رأسه الحربي المصمم حديثًا. تم تحسين الديناميكا الهوائية للنظام بشكل ملحوظ مقارنة مع سابقاتها. تعمل هذه التطورات على تقليل السحب ، وزيادة الاستقرار في الرحلة ، وتحسين الأداء العام للصاروخ ، مما يضمن قدرته على ضرب الأهداف بدقة على حافة نطاقه المثير للإعجاب البالغ 45 كم.

لا يعرض G-2000 أحدث التصميمات فحسب ، بل يحافظ أيضًا على التوافق مع قاذفات الصواريخ المتنقلة متعددة الأنابيب مثل BM-21 و RM-70 ، أو قاذفات أخرى مماثلة قيد الاستخدام حاليًا. هذا العنصر من التوافق مع الإصدارات السابقة يقلل بشكل كبير من التكلفة والتحديات اللوجستية لنشر هذه التكنولوجيا الصاروخية الجديدة ، لأنها لا تتطلب أنظمة إطلاق جديدة.

من حيث الدفع ، تم إعادة تصميم محرك الصاروخ G-2000 بالكامل. الحبيبات الدافعة عبارة عن قطعة واحدة أسطوانية الشكل ، ممنوعة على طول السطح الخارجي والنهاية الأمامية ، والتي تتميز بنوعين مختلفين من الوقود الدافع مع معدلات احتراق متفاوتة. هذا التصميم ذو الوقود المزدوج سهّل عامل التحميل العالي ، والحرق شبه المحايد ، وتقليل كمية الفضة المستخدمة.

هناك ثورة أخرى في نظام الدفع الخاص بـ G-2000 تتمثل في استخدامه للوقود المركب بالحرارة المركب الحديث ، والذي يحتوي على نسبة عالية من الألومنيوم. يحقق هذا النوع من الوقود الدافع درجات حرارة احتراق تتجاوز 3000 كلفن ويوفر قيمة عالية من دفعة محددة ، مما يؤدي إلى حرق عالي الكفاءة وتحسين كبير في الأداء الكلي للصاروخ.



G2000P + G2000
ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل


الجراح قال:
EDePro
هي شركة صربية متخصصة في التقنيات المتقدمة ، مثل تصميم وإنتاج الصواريخ والصواريخ. وقد اشتهروا بتطويرهم لأنظمة الصواريخ المختلفة ، والمركبات الجوية غير المأهولة (UAVs) ، وأنظمة التوجيه المتطورة.



تعد G-2000 إضافة مبتكرة إلى مجال الصواريخ ، وتمثل قفزة ملحوظة في تصميم الديناميكا الهوائية ونظام الدفع. يتميز هذا النظام الصاروخي المتقدم ، الذي يتميز بمدى يصل إلى 40.5 كم ، بتصميم ديناميكي هوائي جديد ، ودفع محسّن ، وتوافق مع منصات الإطلاق الحالية ، مما يجعله ابتكارًا محوريًا في تكنولوجيا الصواريخ الحديثة.

السمة المميزة لصاروخ G-2000 هو رأسه الحربي المصمم حديثًا. تم تحسين الديناميكا الهوائية للنظام بشكل ملحوظ مقارنة مع سابقاتها. تعمل هذه التطورات على تقليل السحب ، وزيادة الاستقرار في الرحلة ، وتحسين الأداء العام للصاروخ ، مما يضمن قدرته على ضرب الأهداف بدقة على حافة نطاقه المثير للإعجاب البالغ 45 كم.

لا يعرض G-2000 أحدث التصميمات فحسب ، بل يحافظ أيضًا على التوافق مع قاذفات الصواريخ المتنقلة متعددة الأنابيب مثل BM-21 و RM-70 ، أو قاذفات أخرى مماثلة قيد الاستخدام حاليًا. هذا العنصر من التوافق مع الإصدارات السابقة يقلل بشكل كبير من التكلفة والتحديات اللوجستية لنشر هذه التكنولوجيا الصاروخية الجديدة ، لأنها لا تتطلب أنظمة إطلاق جديدة.

من حيث الدفع ، تم إعادة تصميم محرك الصاروخ G-2000 بالكامل. الحبيبات الدافعة عبارة عن قطعة واحدة أسطوانية الشكل ، ممنوعة على طول السطح الخارجي والنهاية الأمامية ، والتي تتميز بنوعين مختلفين من الوقود الدافع مع معدلات احتراق متفاوتة. هذا التصميم ذو الوقود المزدوج سهّل عامل التحميل العالي ، والحرق شبه المحايد ، وتقليل كمية الفضة المستخدمة.

هناك ثورة أخرى في نظام الدفع الخاص بـ G-2000 تتمثل في استخدامه للوقود المركب بالحرارة المركب الحديث ، والذي يحتوي على نسبة عالية من الألومنيوم. يحقق هذا النوع من الوقود الدافع درجات حرارة احتراق تتجاوز 3000 كلفن ويوفر قيمة عالية من دفعة محددة ، مما يؤدي إلى حرق عالي الكفاءة وتحسين كبير في الأداء الكلي للصاروخ.

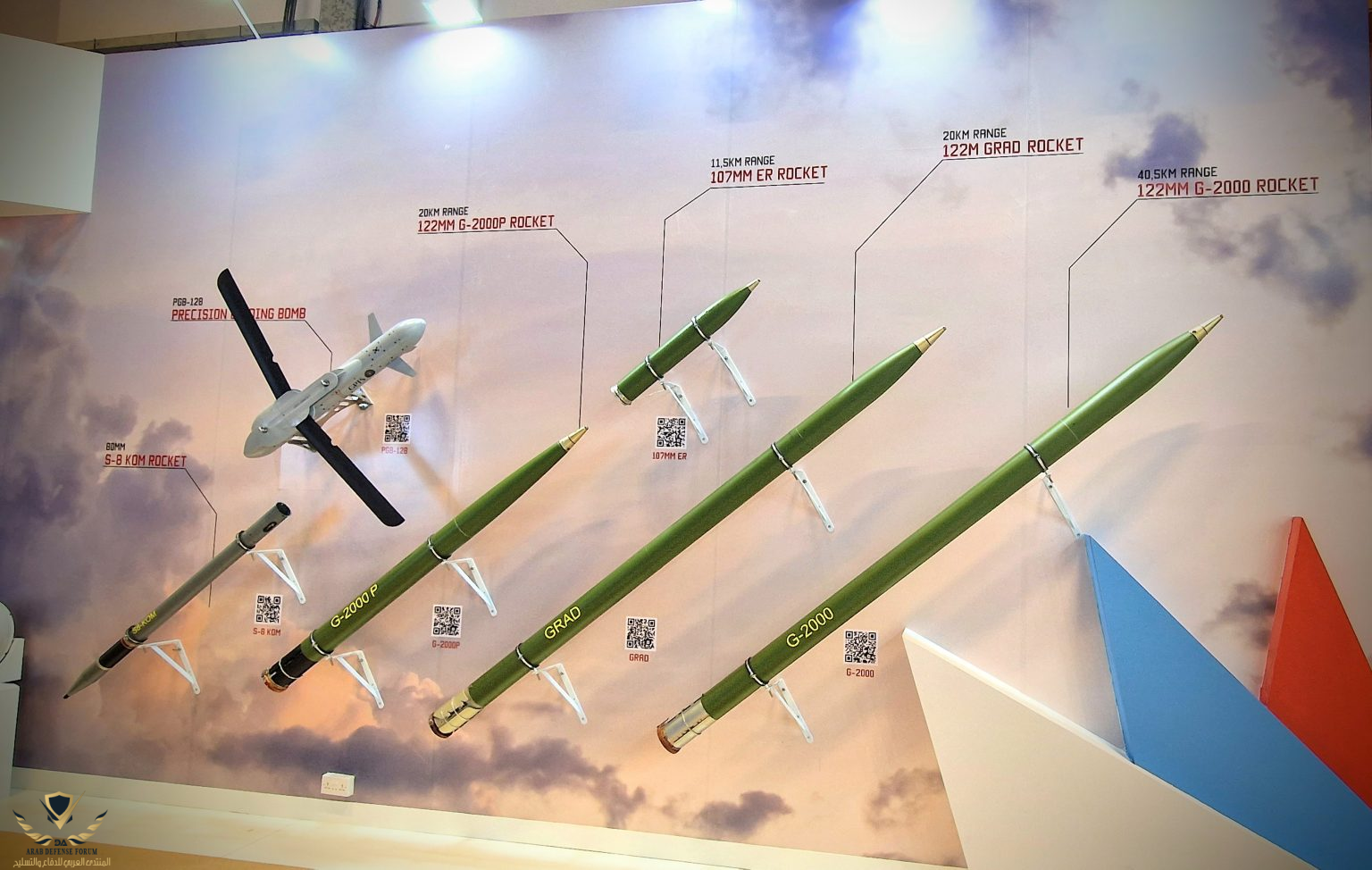

مشاهدة المرفق 584095

G2000P + G2000
ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل
أنقر للتوسيع...

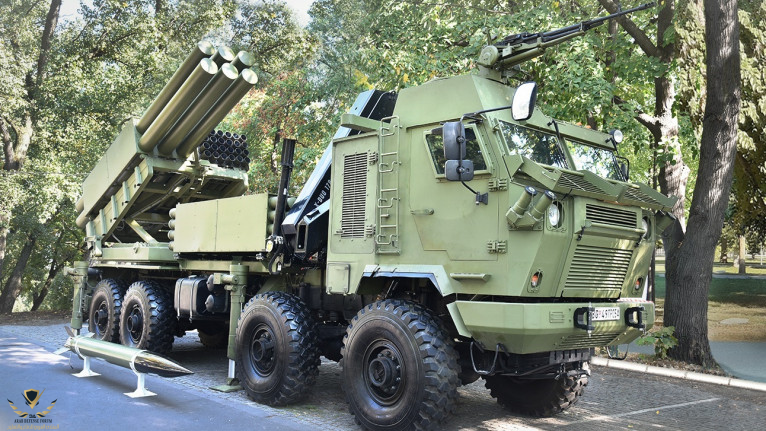

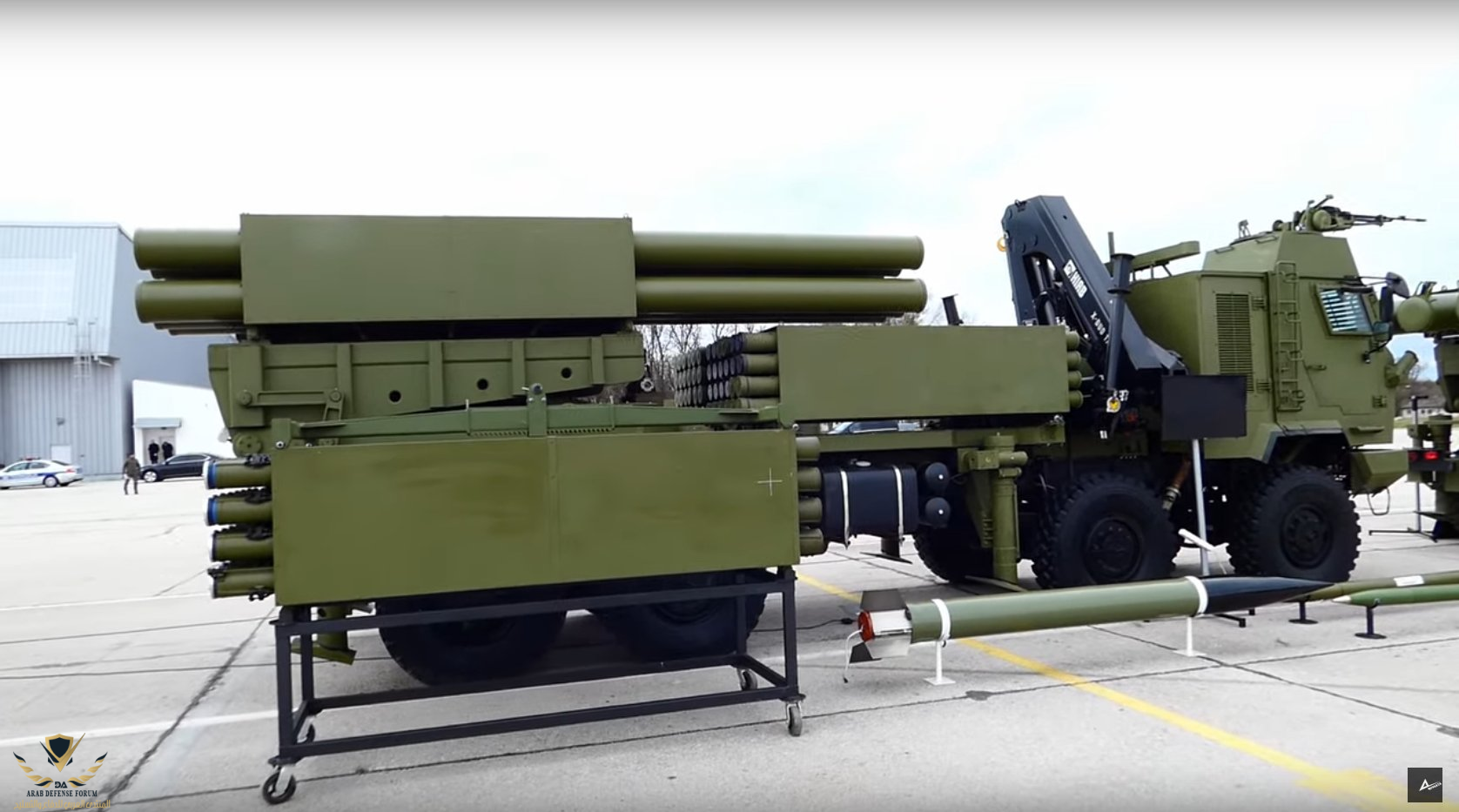

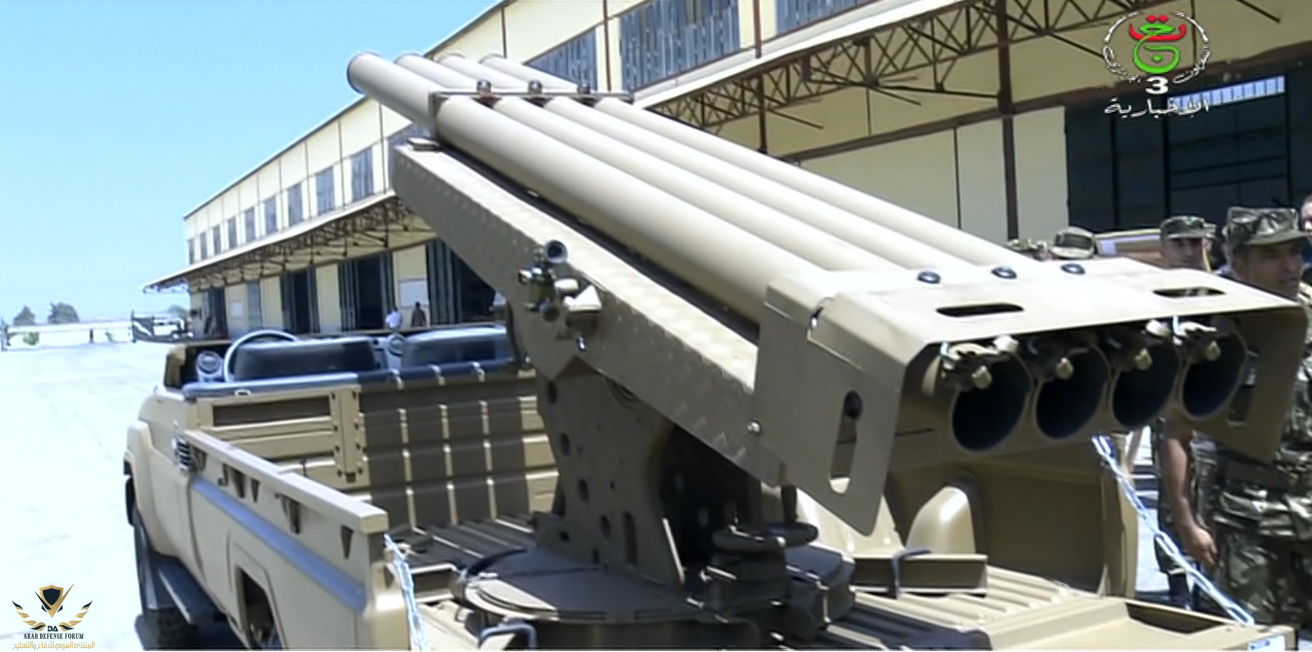

ربما يتم إعتماد الصواريخ الصربية في الراجمات المحدثة

Image 2 (2).png



التعديل الأخير:

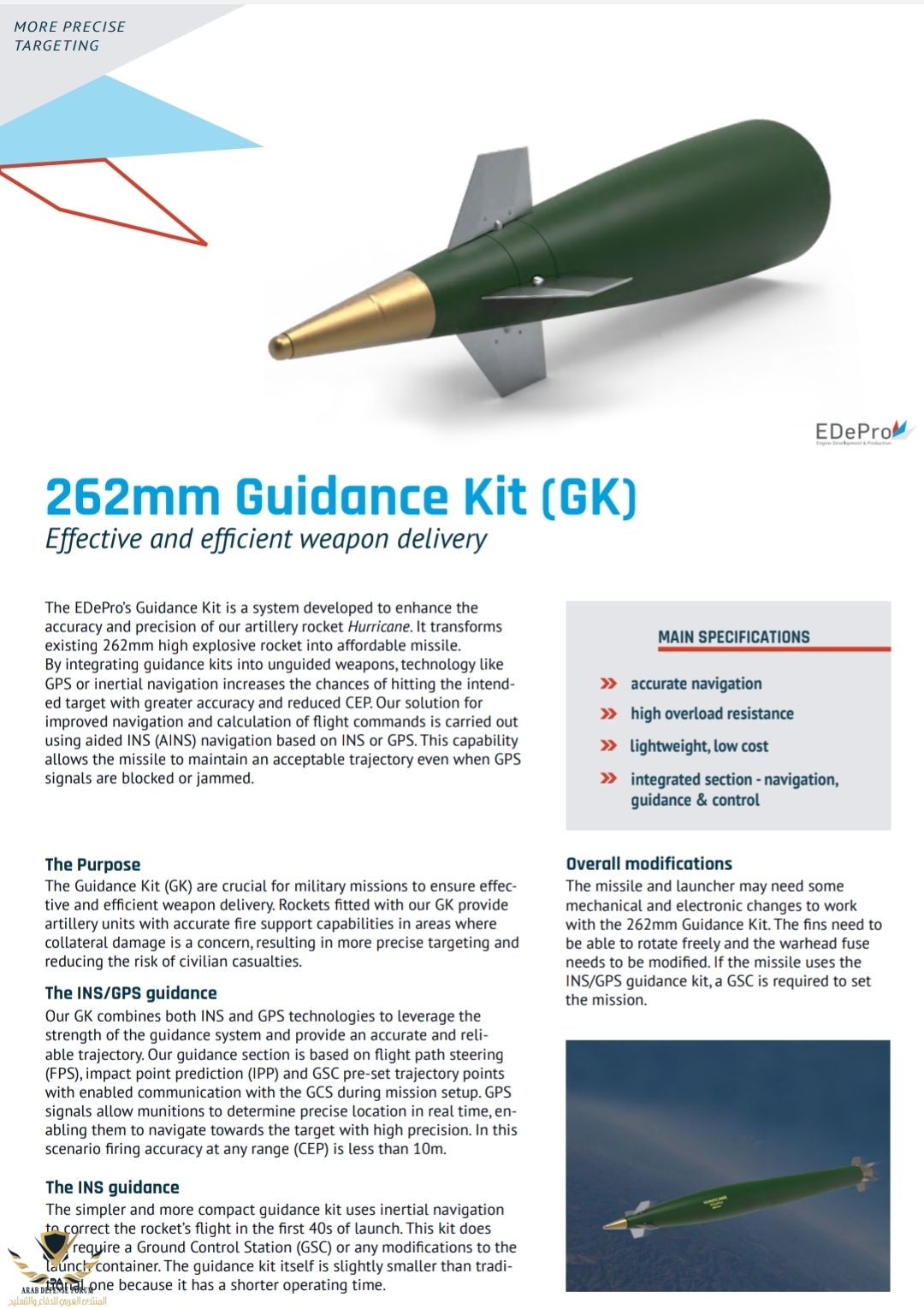

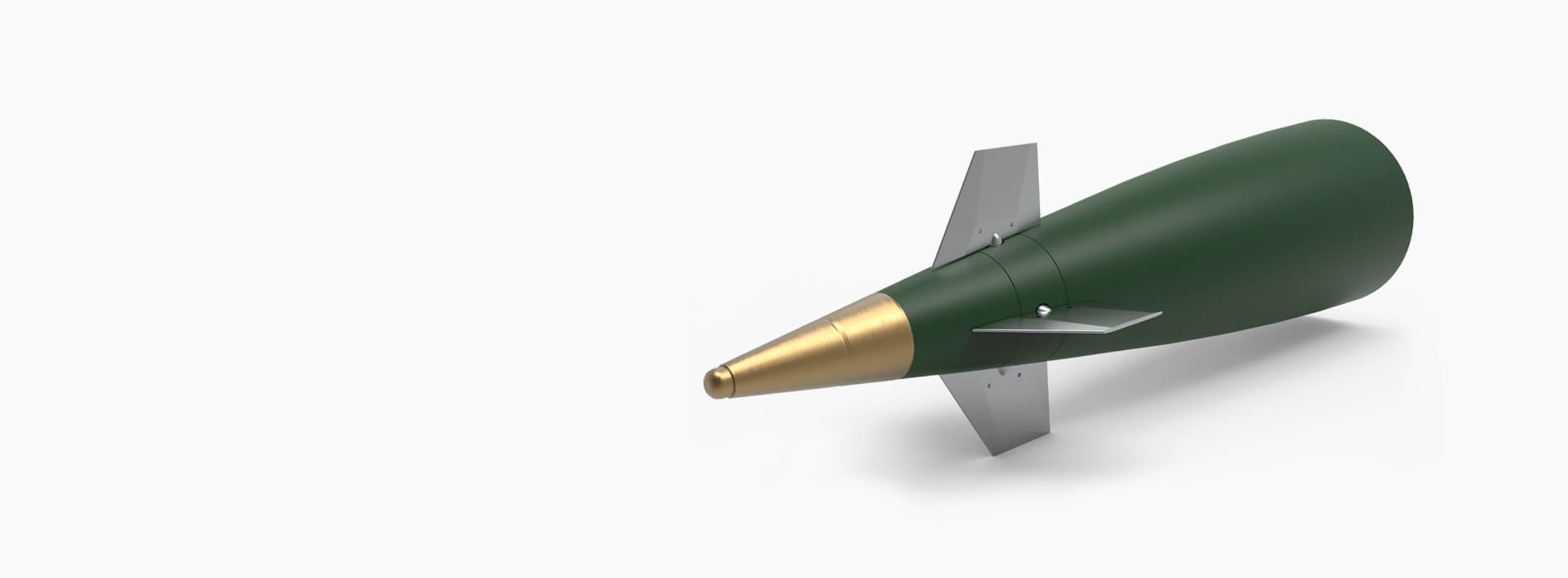

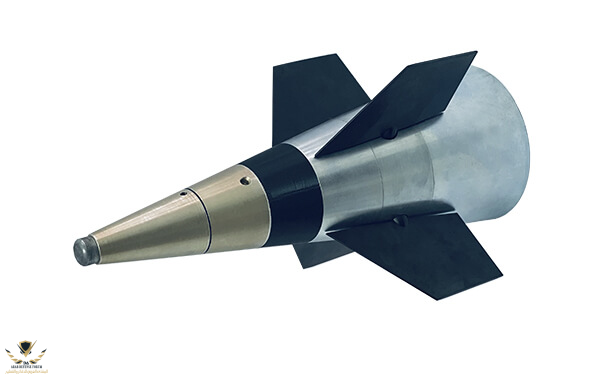

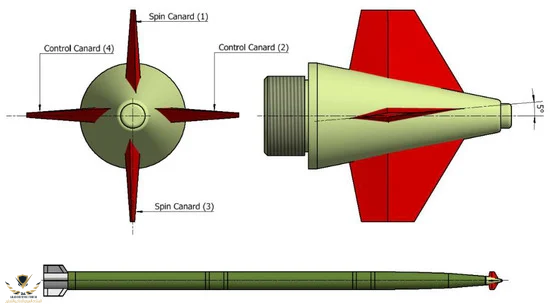

منظومة التوجية





​

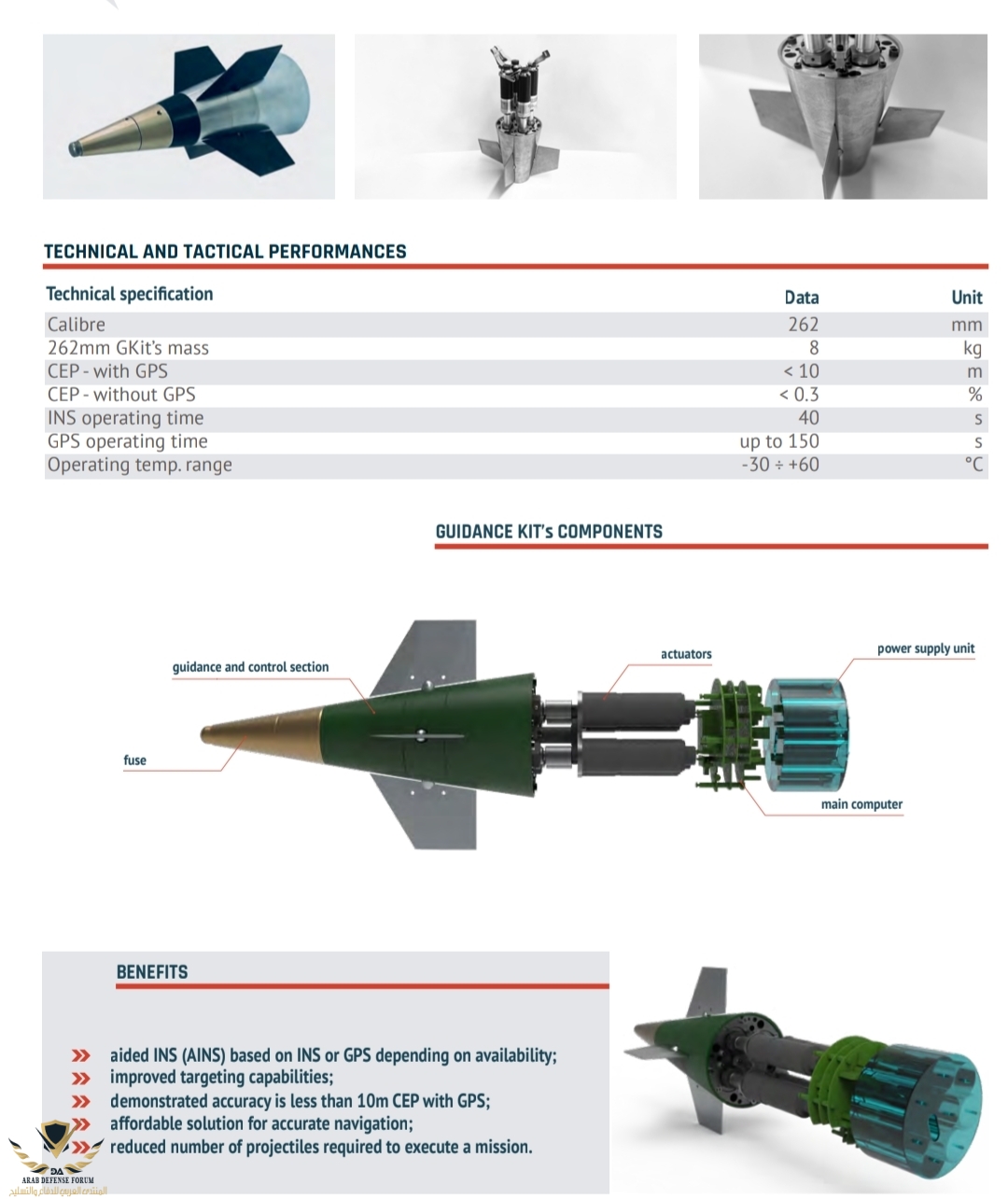

إيديبرو | مجموعة التوجيه (GK)





الجراح قال:



ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل

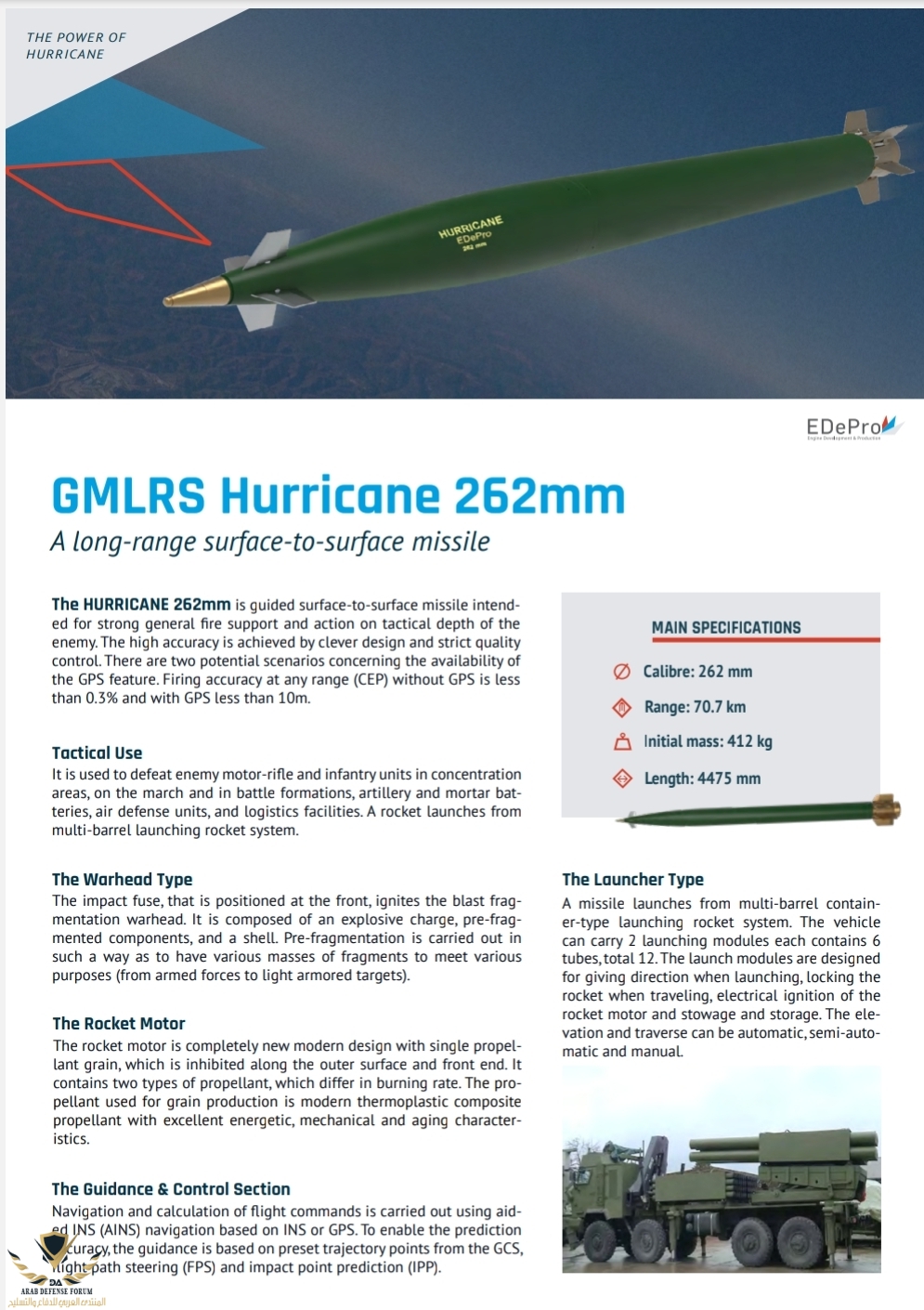

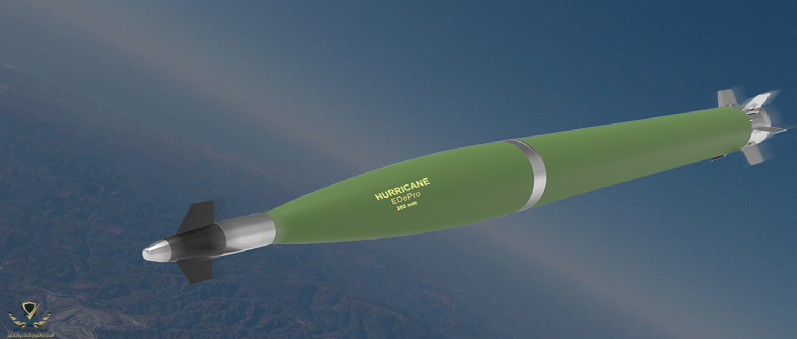

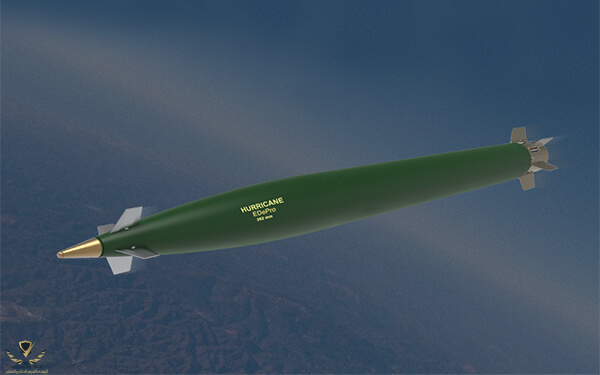

GMLRS Hurricane 262mm
أنقر للتوسيع...

اخيرا يالصرب وصلتوا لل GMLRS !
بانتظار العيارات والمديات الاكبر الموجهه واعتقد انها ممكنه باقطار 300 الى 500ملم وبمديات 150كم واكثر ... اذا تحصل فديو اختبارات الرمايه اخي الجراح @الجراح ... فرصه ذهبيه وجاهزه للمشاركه معهم بالتطوير... A @anwaralsharrad

التعديل الأخير:

باحث علمي قال:

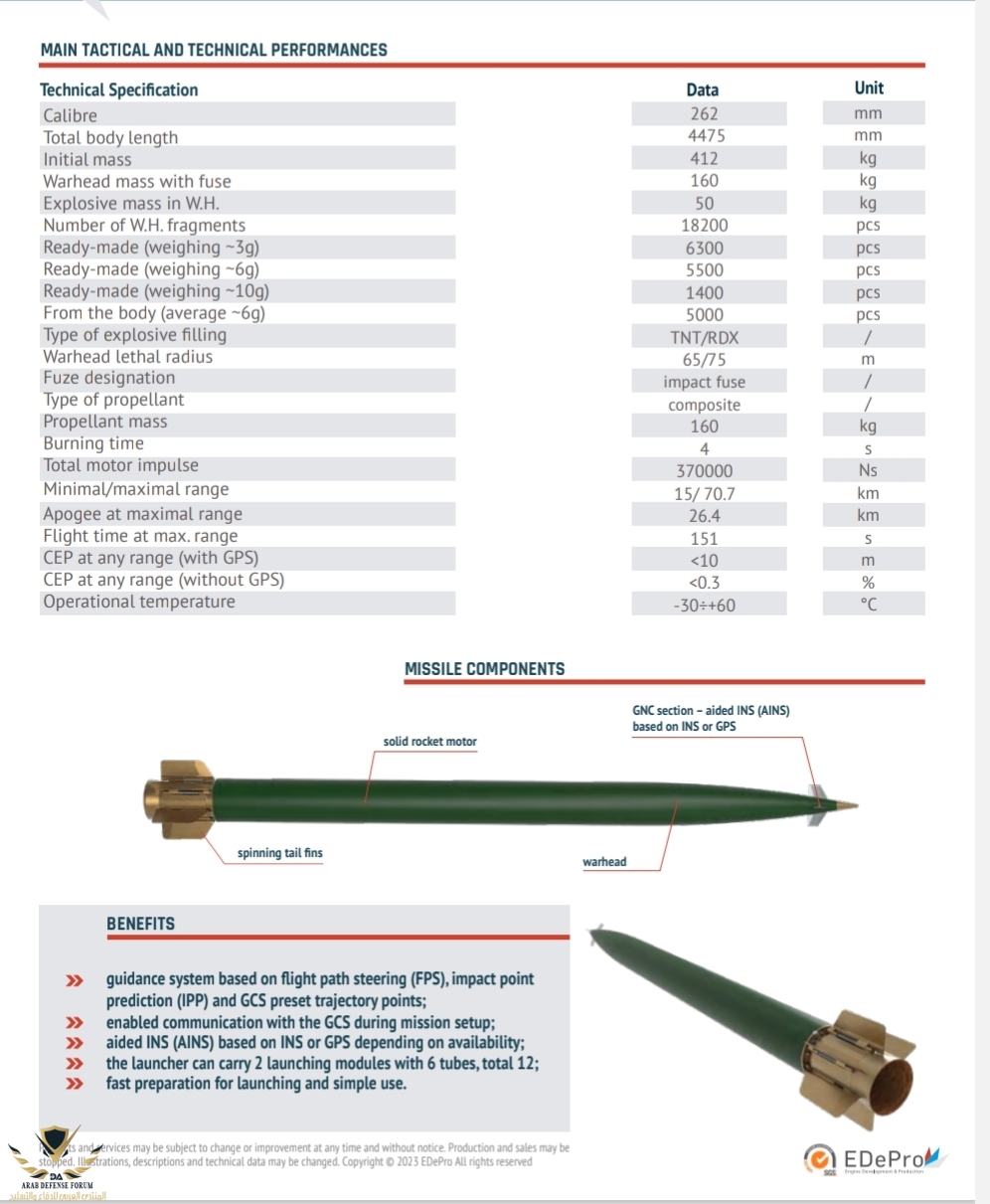

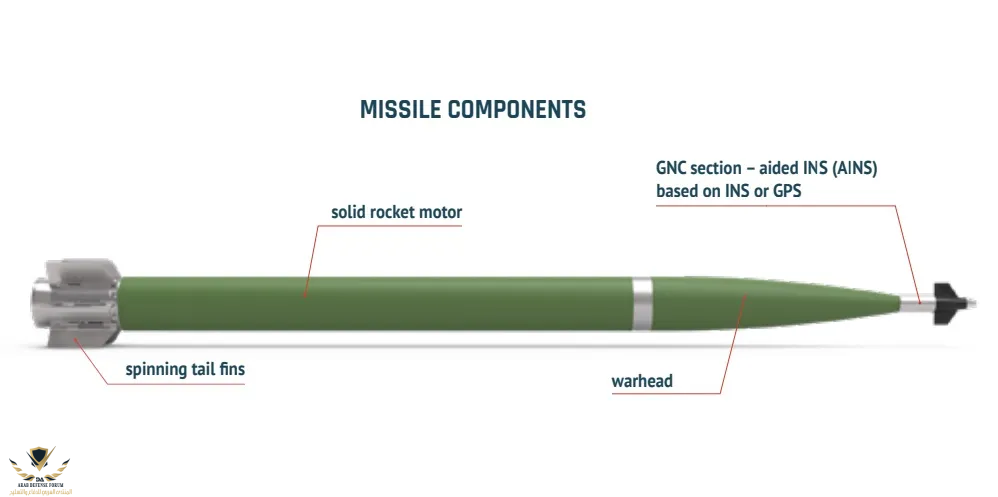

BENEFITS

guidance system based on flight path steering (FPS), impact point prediction (IPP) and GCS preset trajectory points

enabled communication with the GCS during mission setup

aided INS (AINS) based on INS or GPS depending on availability
أنقر للتوسيع...
