الراديــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــو

تطورت صناعة الراديو في مطلع القرن العشرين ولاول مرة استطاع الناس ان يتصلوا بعضهم ببعض من مسافات بعيدة وبسرعة خاطفة ثم اضحت تجهيزات الراديو اكثر اتقانا واستخدمت في نطاق واسع في حياتنا اليومية
وبفض موجات الراديو والاقمار الصناعية يمكننا اليوم التحدث مع اهلنا واصحابنا الذين يعيشون في اي جزء من العالم كما يمكننا استقبال البرامج التلفزيونية التي تبثها الاقمار الصناعية من مسافات بعيدة
ان تجهيزات الرادار تشرد ملاحي الطائرات وتوجههم في الطريق السليم كما تساعد هذه التجهيزات ايضا علماء الرصد الجوي على معرفة تقلبات الطقس
ان تطور صناعة الراديو والرادار كما ستتعرفها في هذا الموضوع هي احدى الصناعات والفنون الهامة في الثورة الالكترونية وانها وسيلة ضرورية لمعيشة الناس ورفاهيتهم

رد: السلسلة المبسطة الراديو والرادار

اولا : المواصلات المسافية والادارة المسافية
اذا فتحت جهاز الراديو وادرت الابرة يمينا ويسارا التقطت موجات صوتية لاذاعات مختلفة وسمعت اخر الانباء او التحقيقات الصحفية او الاخبار الرياضية او البرامج الغنائية او نشرة الاحوال الجوية ...... ولا تقتصر مهمة الراديو على تسلية المستمعين بل تعداها الى مجالات سواها فقائد الطائرة يستخدم الراديو ليبقي على اتصال بجهاز سلامة الطيران المدني وتلقي اشارات التوجيه . ونفس الشيئ مع سائق سيارة الاسعاف ورجال الشرطة .
اضافة الى استخدام الراديو في الاتصالات المسافية اي الاتصال عن بعد بواسطة الراديو فقد بدانا نستخدم الراديو في الادارة المسافية اي تحريك جهاز عن بعد بواسطة الراديو كتشغيل طائرة مصغرة بواسطة الراديو اذ ترسل موجات صوتية فيلتقطها الجهاز الالكتروني المثبت فيها ويحول الموجات الصوتية الى اوامر تدير محركها وتنظم سرعتها عند الاقلاع او الهبوط ومدى ارتفاعها او انخفاضها عن الارض


موجات الراديو

اشارات الراديو هي قوة كهربائية منتشرة في الجو عبر الهواء وفي كافة الاتجاهات بشكل موجات .عندما تلقي حجرا في الماء تنتشر الموجات من النقطة التي سقط فيها الحجر ولكن جسيمات الماء لا تتحرك في اتجاه حركة الموجات بل تتحرك الى اعلى والى اسفل وهذه الحركة الصاعدة الهابطة تنتقل الى جسيمات الماء المجاورة فتشكل ما نراه من موجات متتالية . ان موجات الراديو هي نتيجة تغيرات التيار الكهربائي فلقد حدث ان سمعت على جهاز الراديو تشويشا تبين لك انه ناتج عن استخدام منشار كهربائي بالقرب منك او عن مصباح كهربائي معطل في الغرفة او صاعقة رعدية ....
لجميع الموجات خصائص مشتركة سواء اكانت موجات ماء ام موجات راديو وهي تكون اما قوية واما ضعيفة متقطعة او متلاحقة وتردد الموجة هو عدد الموجات الكاملة التي تجتاز نقطة معينة في الثانية الواحدة وفترة الموجة هي الوقت الذي تحتاج اليه الموجة الكاملة لاجتياز نقطة معينة
ان الموجات ذات التردد المنخفض (موجة قصيرة ) تستخدم في الاتصالات البحرية لانها غير معرضة للتشويش الجوي اما الموجات ذات التردد المتوسط فتستخدم في المحطات الاذاعية المحلية اما الموجات ذات التردد العالي (موجة طويلة ) تستعمل في بث البرامج التلفزيونية فتنقل الصورة والصوت .


رد: السلسلة المبسطة الراديو والرادار

والموضوع قابل لاي اضافات من اهل الختصاص

رد: السلسلة المبسطة الراديو والرادار

معلومـــــــــــــــــــــــــــــــــــــــــــــــة
تردد الموجة وطولها
ان اعلى نقطة في الموجة تدعى القمة وادنى نقطة في الموجة تدعى الدرك اما طول الموجة فهو المسافة بين قمتي الموجتين المتعاقبتين اما سعة الموجة فهي المسافة بين القمة والدرك
تنتشرموجات الراديو بالسرعة ذاتها اما تردد الموجات او طولها فيختلف مثلا الموجات الطويلة هي اقل ترددا من الموجات المتوسطة او القصيرة

رد: السلسلة المبسطة الراديو والرادار

ارسال الموجات الصوتية واستقبالها
تنتشر موجات الراديو في خط مستقيم والكرة الارضية مستديرة فكيف يلتقط سكان القسم الثاني من الكرة الارضية الموجات التي نوجهها اليهم ولماذا لا تتابع موجات الراديو انتشارها في خط مستقيم في الجو ؟؟؟
للاجابة عن هذه الاسئلة علينا ان نعرف ان الطبقات الجوية مشحونة بالموجات الكهربائية خاصة التي بين علو 80 الى 400 كلم والمعروفة باسم الجو المؤين ( الايونوسفير : المكون من مجموعة ذرات ذات شحنة كهربائية)
هذه الطبقة المؤينة تساعد موجات الراديو على تغيير اتجاهها حسب استدارة الكرة الارضية




معلومـــــــــــــــــــــــــــــــــــــــــــــــــة

تقوم الهوائيات بنقل الموجات المتوسطة من منطقة الى منطقة على سطح الارض اما الموجات الطويلة فيعكسها الجو المؤين بينما الموجات مافوق التردد العالي تخترق الجو المؤين حتى تلتقطها الاقمار الصناعية فتعكسها نحو الارض

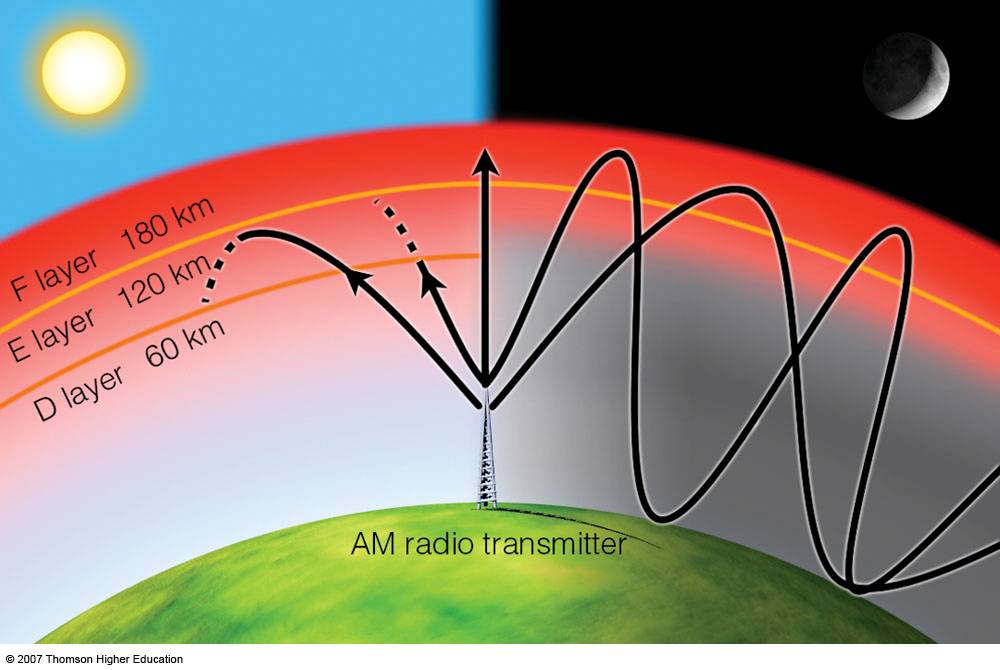

انعكاس موجات الراديو
يغير الجو المؤين اتجاه موجات الراديو فتكون استدارتها بمقدار طول الموجة ومن المعروف ان استدارة الموجة الطويلة هي ابعد مدى من باقي الموجات ولا ننس ان اعتراض الجو المؤين لموجات الراديو يعكسها نحو سطح الارض فنتمكن من التقاطها على اجهزتنا

الموجات ذات التردد العالي والاقمار الاصطناعية
ان الموجات ذات التردد العالي هي قصيرة جدا فلا يعكسها الجو المؤين كما يعكس سواها بل يمكننا القول انها تنتشر في الجو بخط مستقيم وتقوم الهوائيات المتكافئة بتوجيهها نحو الاقمار الصناعية التي تدور حول الارض فتعكسها مجددا نحو سطح الارض

التعديل الأخير:
رد: السلسلة المبسطة الراديو والرادار

معلومـــــــــــــــــــــــــــــــــــــــــــــــة
تردد الموجة وطولها
ان اعلى نقطة في الموجة تدعى القمة وادنى نقطة في الموجة تدعى الدرك اما طول الموجة فهو المسافة بين قمتي الموجتين المتعاقبتين اما سعة الموجة فهي المسافة بين القمة والدرك
تنتشرموجات الراديو بالسرعة ذاتها اما تردد الموجات او طولها فيختلف مثلا الموجات الطويلة هي اقل ترددا من الموجات المتوسطة او القصيرة



واضح انك مذاكر فزياء كويس لكن عندنا في مصر لانسميها القمة والدرك لكن القمة والقاع

:76_khlodi-com[1]:

ومشكور علي الجهود وعلي هذا الموضوع المبسط

رد: السلسلة المبسطة الراديو والرادار

قد تحدث اختلافات الاخ العزيز في التسميات وعلى الاقل تتوضح الصورة

رد: السلسلة المبسطة الراديو والرادار

قد تحدث اختلافات الاخ العزيز في التسميات وعلى الاقل تتوضح الصورة

لكني اعترض فلست اخاك العزيز بل اختك العزيزة
:12[1]::12[1]::12[1]::12[1]::12[1]::12[1]::12[1]:

رد: السلسلة المبسطة الراديو والرادار

هههههههههههههههههههههه كلنا اخوة في الله وانا لا علاقة لي بمجال الفيزياء انا قانوني ولكن حبي لعمل فائدة للاعضاء دفعني للدخول في هذا المجال

رد: السلسلة المبسطة الراديو والرادار

تعريفات رائعة للاريدو الف شكر اخي الزعيم

رد: السلسلة المبسطة الراديو والرادار

الــــــــــــــــــــــــــــــــــــرادار

بعد ان تعرفنا في شكل بسيط عن مبادئ عمل موجات الراديو ننتقل الان الى مبادئ عمل الرادار

رد: السلسلة المبسطة الراديو والرادار



اخترع الرادار في انكلترا سنة 1935 واستخدم لاكتشاف الطائرات العدوة المهاجمة وتمكين المقاتلات البريطانية من اعتراضها كما كان الرادار يساعد الطيارين على اكتشاف الاهداف التي يريدون قصفها بالقنابل وقد ادخلت عليها تعديلات كبيرة حيث اصبح الكمبيوتر يحلل وينسق المعلومات التي يعطيها الرادار فيتم تعيين موقع القذيفة المعادية الموجهة وتحديد اتجاهها وطول المسافة التي تفصلها عن الرادار وتقدير سرعتها فيامر الكمبيوتر القذائف المضادة لترد هجوم قذيفة العدو بتدميرها
يستخدم الرادار الموجات اللاسلكية ذات التردد الفوق العالي لاكتشاف الاجسام البعيدة او غير المنظورة كالطائرات او الغواصات وبالتالي تحديد مواقعها
ويتعمد الرادار على انعكاس الموجات اللاسلكية التي ارسلها في اتجاه هذه الاجسام البعيدة في عملية تحديد اتجاه تلك الاجسام وتحديد المسافة التي تفصل الرادار عن تلك الاجسام
تتالف محطة الرادار من باث للارسال ولاقط للاستقبال وهوائي وشاشة يبعث الباث موجات عالية التردد الى الخارج بسرعة الضوء فاذا اصطدمت هذه الموجات بطائرة مثلا ارتد جزء من هذه الموجات فيلتقطه الهوائي في الحال وترتسم الاصداء على شكل نقط من الضوء على شاشة الرادار ومن دراسة مواقع نقط الضوء وحركتها يستطيع مشغل الرادار معرفة موقع الطائرة وسرعتها .


في اعماق البحار

تضعف موجات الراديو كثيرا في اختراق مياه البحر ولذلك يصبح الرادار اقل فعالية في استكشاف الاجسام في اعماق البحار لذلك يستعاض عنه بجهاز اخر يدعى السونار وهو تصغير للجملة الانجليزية التي معناها :
جهاز اكتشاف وجود الاشياء تحت الماء بواسطة موجات صوتية

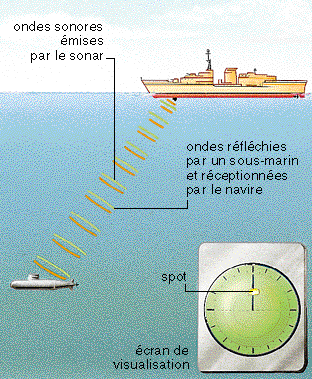

ويعمل جهاز السونار باسلوب عمل الرادار ذاته : يطلق السونار موجات صوتية حادة نحو الاشياء في اعماء البحار ثم يستقبل الموجات الصوتية المرتدة
ان الموجات الصوتية تنتشر في الماء بسرعة اقوى من انتشارها في الجو .
