بشكل هندسي فريد.. هذه طائرة CL-227 Sentinel الكندية​

طائره CL-227 Sentinel هي مركبة جوية مسيرة يتم التحكم فيها عن بعد ، وطائرة CL-227 Sentinel الكندية المسيرة مصممة بشكل هندسي فريد شبيه بالساعة الرملية، ومن إنتاج شركة Canadair الكندية للطائرات المسيرة.

طائرهCL-227 Sentinel الكندية
يتم توفير قوة الرفع في طائرة CL-227 Sentinel الكندية المسيرة، بواسطة مجموعة من المراوح الدوارة المحورية المنبثقة من منتصف جسم الطائرة، ويتم تفريغ هواء المحرك لأعلى لتقليل توقيع الأشعة تحت الحمراء.
بالإضافة إلى ذلك، ما يميز تصميم طائرة CL-227 Sentinel هي أن شفرات مراوحها الدوارة وأرجلها وتغليفها الخارجي مصنوعة من مواد مركبة، مما يمنحها قدرة عالية على التخفي عن الرادارات، في حين أن الهيكل الرئيسي مصنوع في الغالب من الألومنيوم.
وتجدر الإشارة إلى أنه قد تم تصميم النموذج الأولي لطائرة CL-227 في عام 1977، وقام النموذج الأولي بأول رحلة له بتاريخ 25 أغسطس 1978، وبعد التقييم الذي أجراه حلف الناتو لهذا الطائرة في شهر مارس من عام 1982، تم إتاحتها لأعضاء الحلف في أوائل الثمانينيات، في حين تم استبدالها في فترة التسعينيات بطائرة محدثة من طراز CL-327.

طائرة CL-227 Sentinel الكندية

• معلومات عن طائرة CL-227 Sentinel الكندية المسيرة:​

- النوع: طائره مسيرة (بدون طيار).
- بلد المنشأ: كندا.
- سجل الخدمة: دخلت الخدمة في فترة الثمانينيات والتسعينيات.
- المنتج والمصمم: شركة Canadair.

طائرة CL-227 Sentinel الكندية

• مواصفات وتفاصيل طائرة CL-227 Sentinel الكندية المسيرة:​

- الطاقم: لا يوجد (طائرة مسيرة).
- أقصى وزن للإقلاع. : 190 كيلوجرام.
- سعة الوقود: 54 كيلوجرام.
- المحرك: محرك من نوع Williams WTS34-16 Turbohaft بقوة 50 حصان.
- السرعة القصوى: 130كيلومتر في الساعة
- أقصى ارتفاع: 1500 متر.
- سعة المعدات: 45 كيلوجرام

@Tornado.sa​



[Tornado.sa]

واعتذر تعبت المشرفين اليوم بالمواضيع بس قفلنا خلاص



[Saudi silent]

شكلها غريب جدآ​



[Tornado.sa]

شكلها غريب جدآ​

غريب شكلها تقول غساله



[العزيزي]

شكلها غريب جدآ​

ماغريب إلا الشيطان



[Flanker2000]

توجد مسيرة اسمها cl 289 وهي ايضاً غريبة الشكل



[Ozone]

ماهي مهام هذه المسيرة؟



[Tornado.sa]

ماهي مهام هذه المسيرة؟

ان شاء الله تطير بس



[user2006]

مدري لكن احسها ممتازة للمراقبة وحراسة القواعد العسكرية تعطيك مراقبة حرارية و جوية للأرض حولك و ايضا للتوجيه للأهداف وسهولة التنقل بها



[MEGY]

تشبه نظام التوعية بالمجال البحري (MDA) الامريكي​



[هيرون]

هذا الموضوع أو بالأصح هذة الطائرة حاولت أن أكتب عنها موضوع أيام الحظر الجزئي
وكل يوم أقول بكره بكره وللأمانه الملف الذي كنت أنوي الترجمة منه كبير جداً قرابه 120 صفحة وفيه صور كثيرة ومخططات

المهم جاء يوم وقلت مع الف سلامة يحتاج مجهود ووقت
هذا رابط PDF غني جداً لمن يريد الإطلاع وهو ماكنت أنوي الترجمة منه ......
@Tornado.sa
لو تستخدمه وتترجم فقرات صغيرة مع أرفاق صور وهي نادرة بيكون جميل وتغذي موضوعك بين حين وآخر .

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل



[Tornado.sa]

هذا الموضوع أو بالأصح هذة الطائرة حاولت أن أكتب عنها موضوع أيام الحظر الجزئي
وكل يوم أقول بكره بكره وللأمانه الملف الذي كنت أنوي الترجمة منه كبير جداً قرابه 120 صفحة وفيه صور كثيرة ومخططات

المهم جاء يوم وقلت مع الف سلامة يحتاج مجهود ووقت .
هذا رابط PDF غني جداً لمن يريد الإطلاع وهو ماكنت أنوي الترجمة منه ......
@Tornado.sa
لو تستخدمه وتترجم فقرات صغيرة مع أرفاق صور وهي نادرة حرفياً بيكون جميل وتغذي موضوعك بين حين وآخر .

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل

ان شاءالله رح استفيد منه واغذي الموضوع من الملف المرفق شكرا على اضافتك ودعمك



[Tornado.sa]

@هيرون

الملف رائع رح حاول تنسيقه وترتيبه قريبا

شكرا



[Tornado.sa]

​

C

327 Guardian​

بدأت مشاركة كنداير مع البحرية الأمريكية في عام 1988. وقد أجريت عدة عروض توضيحية للطائرة CL-227 لإظهار جدوى إطلاق واستعادة مركبة جوية VTOL من سطح سفينة مقاتلة صغيرة. في بناء مخطط ، تم إجراء اختبارات طيران برية في موقع المقاول في مونتريال كندا على حبل بسبب قيود المجال الجوي. رحلات جوية في Ft. أظهر Huachuca ، من الألف إلى الياء قدرة مدى ارتباط بيانات يبلغ 20 كيلومترًا. تم الانتهاء من الرحلات الجوية في ميديسين هات ، كندا من سطح خشبي لمحاكاة الانتقال عبر سطح الطيران للسفينة. تم الانتهاء من رحلة على متن Jan Tide (سفينة تجديد لمنصة النفط) إلى مسافة 6 كيلومترات من السفينة. على الرغم من أن هذه كانت رحلة واستعادة يدوية ، إلا أنها استمرت في البناء. تم إجراء العرض التوضيحي التالي في البحر على متن USS DOYLE (FFG-39) خلال رحلة بحرية في STANAVFORLANT. اختبارات الطيران المكثفة في كل من منشأة Canadair في مونتريال وأيضًا في نهر Patuxent ، سبقت الرحلة البحرية لإثبات سلامة النظام. قام موظفو المقاول بتشغيل النظام من ملجأ داخل حظيرة الميمنة في FFG. تم إجراء العرض التجريبي النهائي في البحر على متن USS VANDERGRIFT (FFG-48) وشمل مقاربات تلقائية على سطح السفينة باستخدام نظام UCARS المقدم من شركة Sierra Nevada Corp.

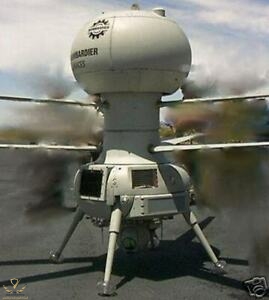

CL-327 هو نسخة محسنة من CL-227 Sentinel VTOL UAV. يعد CL-327 أحد أكثر أنظمة المراقبة العمودية للإقلاع والهبوط تطوراً (VTOL) المصممة لجمع المعلومات الاستخباراتية اليوم. تعمل المركبة الجوية بدون طيار (UAV) التي تعمل بعمود توربيني في النظام إما من البر أو السفينة ويمكن أن تحمل مجموعة متنوعة من أجهزة الاستشعار لمتطلبات المهام المختلفة. تم تصميم CL-327 لتلبية العديد من متطلبات الأسواق الناشئة للحصول على طائرة بدون طيار يمكن الاعتماد عليها ومتعددة الاستخدامات للإقلاع والهبوط العمودية (VTOL).


يوفر The Guardian 6.25 ساعة من التحمل ، وسعة حمولة 105 كجم ، ومدى 200 كم. يشتمل النظام على محرك ويليامز الدولي للوقود الثقيل ، ورابط بيانات رقمي ، والتوافق مع نظام الاسترداد التلقائي CARS ، ومحطة التحكم التكتيكية التي ترعاها الولايات المتحدة.


دخلت CL-327 الإنتاج في أكتوبر 1996 ، بعد الانتهاء من برنامج دفع الوقود الثقيل الناجح برعاية البحرية الأمريكية. سيتم تقديم The Guardian للعملاء في جميع أنحاء العالم الذين يبحثون عن قدرة مراقبة بدون طيار ميسورة التكلفة يمكن أن تعمل من سفن بحرية كبيرة الحجم وفي بيئات برية وعرة تفتقر إلى مهابط الطائرات والبنية التحتية.


اكتسبت CL-327 أرباحًا من التجارب التشغيلية البحرية الفريدة التي حصلت على أكثر من عشر سنوات من تطوير VTOL UAV والتي تضمنت العديد من عمليات النشر على متن سفن البحرية الأمريكية وحلف شمال الأطلسي. قدمت تجربة بومباردييه في البحر الخبرة في دمج الطائرات بدون طيار VTOL على متن السفن البحرية ، وفهم التحديات الفريدة لتشغيل الطائرات بدون طيار في البحر ، وتحسين وتنقيح مفاهيم العمليات للطائرات بدون طيار في البحر. والنتيجة هي نظام الطائرات بدون طيار المتوافق مع البحر والمتوافق مع السفن والذي لديه القدرة على التحمل والحمولة الصافية لتلبية عدد لا يحصى من الأدوار والمهام البحرية


تقدم Bombardier أيضًا نظام Guardian VTOL في تكوين أرضي كأصل مراقبة سريع ومتحرك. يخزن النظام مركبتين جويتين لكل HMMWV ومقطورة ، ومحطة تحكم بدون طيار صغيرة الحجم ، وما يكفي من الوقود والحمولات لعملية 72 ساعة. على غرار التكوين البحري ، تتطلب النسخة الأرضية عاملين فقط للعمل. ليست هناك حاجة لمهارات طيار ويمكن تدريب الطاقم في أربعة أسابيع فقط.

مواصفات CL-327​
بلد المنشأ	كندا
باني
البعثات	مراقبة استطلاع ترحيل الاتصالات التفتيش البيئي حرس الحدود عمليات مكافحة المخدرات الاستحواذ / التعيين المستهدف تقييم أضرار المعركة منصة الحرب الإلكترونية
محرك	1 Williams International WTS-125 turboshaft 125 shp مسطح مصنّف عند 100 shp
ارتفاع	6 قدم 0 بوصة 1.84 م
قطر الدوار	13 قدمًا في 4.00 م
كتلة الإقلاع الإجمالية	770 رطلا. 350 كجم
الوزن الفارغ	(لا حمولة ، لا وقود) 330 رطلاً. 150 كجم
قدرة تحمل الحمولة	220 رطلا. 100 كجم
أقصى قدر من التحمل	6.25 ساعة
الوقت المستغرق في المحطة عند 100 كم	4.75 ساعة
السرعة القصوى	157 كم / ساعة / 85 عقدة
معدل التسلق	7.6 م / ثانية / 1500 قدم / دقيقة
سقف	5500 م / 18000 قدم
المستشعر	الجمع بين EO / IR ترحيل الاتصالات حمولة ESM النشطة الرادار ذو الفتحة الاصطناعية (SAR)
وصلة البيانات	أساسي (نطاق C) ، اتجاهي ، متعدد الاتجاهات النسخ الاحتياطي (L-Band) ، متعدد الاتجاهات ، يستخدم للإطلاق والاسترداد
التوجيه والملاحة	GPS والقصور الذاتي أنماط الطيران التلقائية رحلة مستقلة أوضاع عكسية التنقل عبر إحداثية التتبع التلقائي للهدف
استغلال الصور	الموقع الجغرافي خطأ الموقع المستهدف <60 م (تعتمد دقة نظام تحديد المواقع العالمي) تجميد وتحريك وتدوير الصور التتبع التلقائي للهدف
طاقم
كلفة
دول المستخدم

Air Views

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل

Ground View

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل

Bottom Shots

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل

Preparation for Launch

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل

Inside Views

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل

Communication

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل



[Tornado.sa]



[Tornado.sa]

شكلها غريب جدآ​

وين موضوعنا



[Saudi silent]

وين موضوعنا

بالثلاجة



[Tornado.sa]

بالثلاجة

خله يبرد الجو حار



[Senator]

المراوح المتعاكسه قمه في الإبداع .
تصميم مميز.



[Tornado.sa]

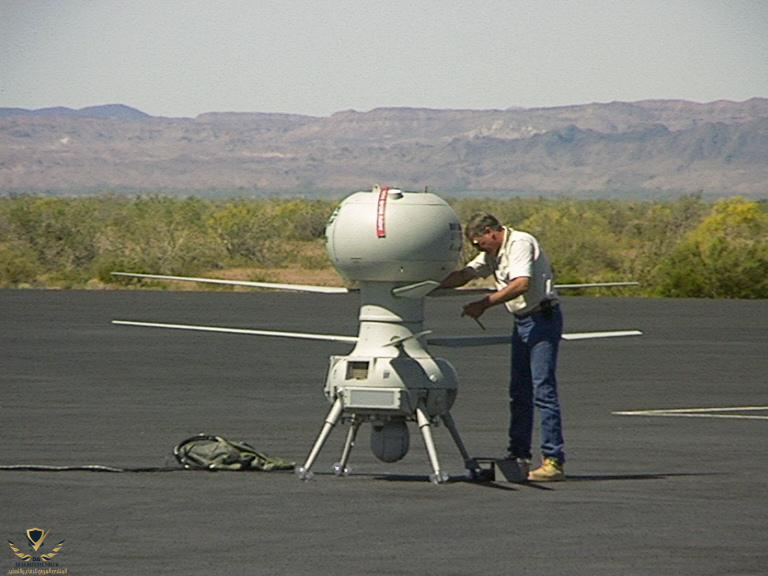

مشاهدة المرفق 336113

المراوح المتعاكسه قمه في الإبداع .
تصميم مميز.

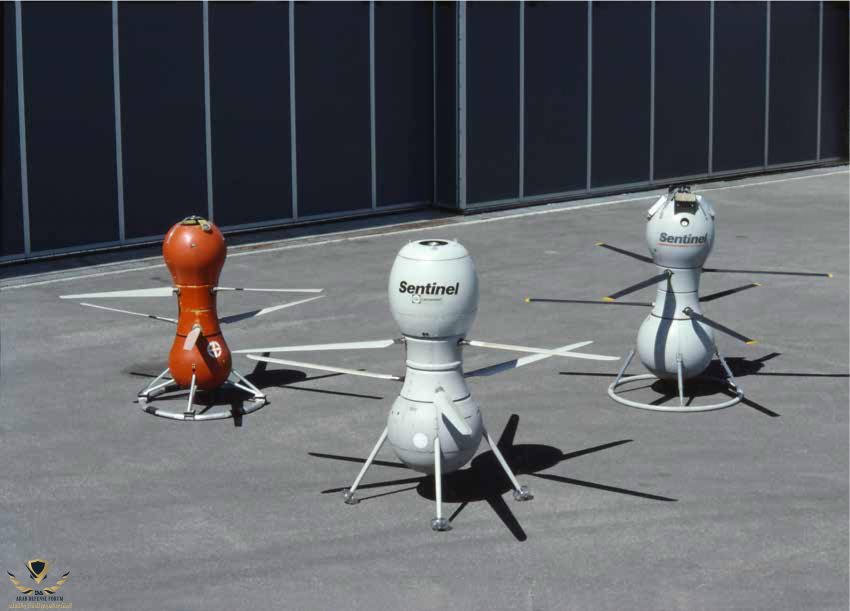

مشاهدة المرفق 336114

دائما التصاميم الغبيه ناجحه عمليا
