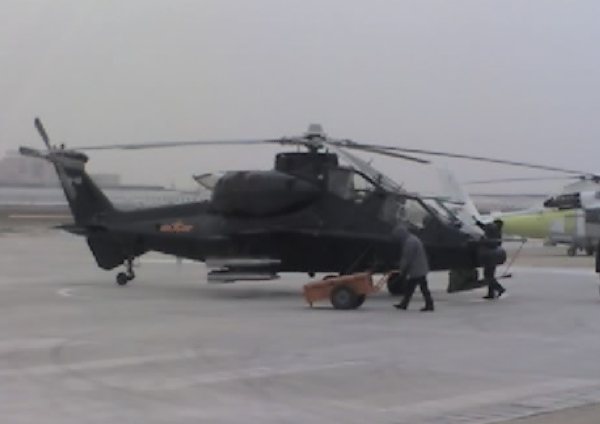

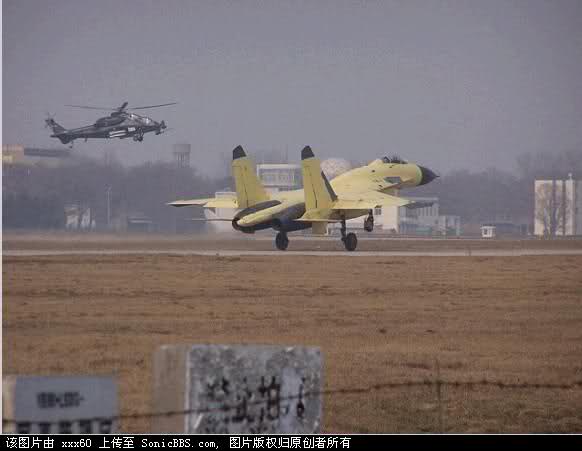

    الأباتشي الصينيه - Wz10

    يصنف الهليوكوبتر الصيني WZ-10 في نفس فئه الهليوكوبترات المضاده للدروع من نوع Agusta A-129 ، Rooivalk ، TIGER. ومهمة الرئيسية هي مهاجمه الدروع
    وأعتراضها في ساحة المعركة ، مع القدرة على الأعتراض الثانوي في الجو. حلقت الطائرة الأولى في 29 نيسان / أبريل 2003. وهناك عدد صغير من النماذج يخضع للاختبار والتقييم.

    الصين بدأت تطوير مروحية هجومية في منتصف التسعينات. وقد استلمت هذا المشروع الشركات الصينيه CAIG وCHRDI ، بالشراكه مع الشركاء الأوروبيين للعمل على طائرة هليكوبتر مشتركة دينامية النظام ، والتي يمكن أن تستخدم على حد سواء كطائره هليوكوبتر للنقل المتوسط وطائره هليوكوبتر هجوميه. وقد استفادت الشركات الصينيه من هذه الخبره وطبقتها في مشروط طائره الهليوكوبتر الهجوميه ولا توجد شركات اجنبيه تشارك مباشره في مشروع ال WZ-10.

    النماذج الأوليه للمروحية تحتوي علي محركات اثنين من نوع برات آند ويتني كندا PT6C - 67C
    turboshaft والصين سوف تحتاج إلى الحصول على ترخيص لآنتاج هذه المحركات عندما يبدأ الأنتاج المحلي لهذا الهليوكوبتر بعد اجتيازه الأختبارات.

    [​IMG]

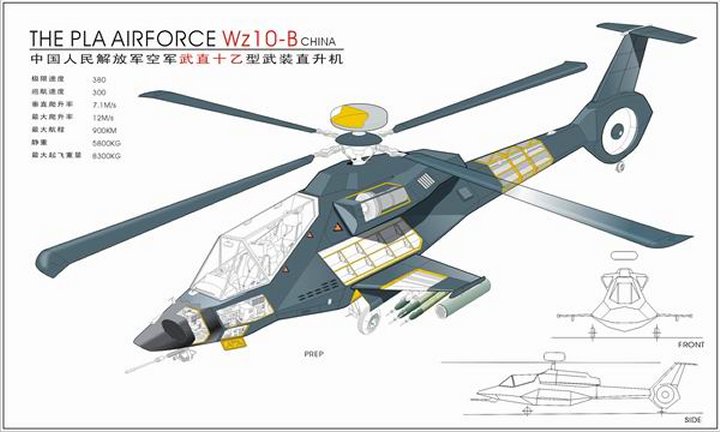

    التصميم:

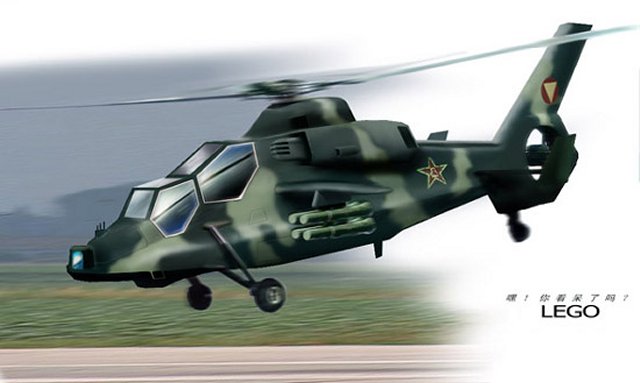

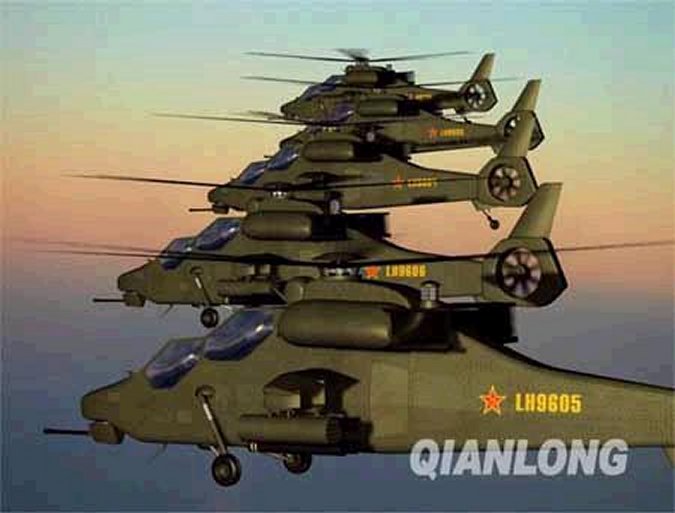

    كشف WZ-10 يتبع تصميم هليوكوبترات الهجوم تقليدي، مع الطيار ومشغل الأسلحة يجلس خلف بعض في قمره القيادة. الهليكوبتر تحتوي علي خمس شفرات رئيسية دواره وأربع شفرات لمروحة الذيل. واثنين من المحركات. جسم الطائرة لديها منحدر جانبي لتخفيض البصمه الراداريه.

    يعتقد بأن طائرة الهليكوبتر مزودة بنظام 'الطيران بالسلك' (FBW) ، وقمره قيادة حديثه تحتوي علي شاشات عرض متعددة الوظائف (MFD) . والمروحية قد تكون مجهزه أيضا بأنظمه رؤيه لخوذات الطاقم (HMS) لمتابعة العرض للمعلومات والتحكم بالأسلحه.


    [​IMG]

    [​IMG]

    [FONT=Arial, Helvetica, sans-serif]الأسلحة: [/FONT]

    [FONT=Arial, Helvetica, sans-serif]الطائرة مزودة بمدفع رشاش من عيار 23 ملم مثبت اسفل مقدمه الطائره. تحتوي كذلك علي جناحين مزودين بأربعه نقاط تعليق لمختلف الأسلحه. وهناك جيل جديد من الصواريخ المضاده للدبابات المصممه خصيصا للطائره مازال تحت التطوير وهو من نوع HJ-10. ويعتقد أن الصاروخ يمكن مقارنه عمله بصاروخ الهلفاير الأمريكي.الطائرة يمكنها حمل ما يصل الى ثمانية صواريخ مضاده للدبابات. وكبديل لذلك ، يمكن للهليكوبتر أن يحمل صواريخ غير موجهة للهجوم البري ، أو صواريخ جو - جو قصيره المدي من نوع TY - 90 للأشتباك الجوي.[/FONT]

    [FONT=Arial, Helvetica, sans-serif][​IMG][/FONT]

    [FONT=Arial, Helvetica, sans-serif]المعدات الالكترونية: [/FONT]

    [FONT=Arial, Helvetica, sans-serif]يتكون نظام الرؤيه والمراقبة من نظام رؤيه يعمل بالأشعة تحت الحمراء (FLIR) وتلفزيون للرؤيه منخفضه الضوء مركب علي منصه للتوجيه في أنف الطائره. يحتوي نظام الأجراءات الألكترونيه المضاده (ECM) علي مستشعرات تحذير من موجات الرادار (RWR) ، مستشعرات تحذير من الليزر ، جهاز تشويش بالأشعة تحت الحمراء وجهاز نثر الشهب الحراريه ورقائق الألمنيوم للدفاع الذاتي ضد الصواريخ المضاده للطائرات.[/FONT]

    [FONT=Arial, Helvetica, sans-serif][​IMG][/FONT]

    [FONT=Arial, Helvetica, sans-serif][​IMG][/FONT]

    [FONT=Arial, Helvetica, sans-serif]المواصفات: [/FONT]

    [FONT=Arial, Helvetica, sans-serif]الطاقم : 2 [/FONT]

    [FONT=Arial, Helvetica, sans-serif]الطول : 14.1 م [/FONT]

    [FONT=Arial, Helvetica, sans-serif]قطرالمراوح : 12.0 م [/FONT]

    [FONT=Arial, Helvetica, sans-serif]الأرتفاع : 3.85 م [/FONT]


    [FONT=Arial, Helvetica, sans-serif]الوزن فارغة : 5540 كجم [/FONT]

    [FONT=Arial, Helvetica, sans-serif]الحمل المفيد : 1500 كجم [/FONT]
    [FONT=Arial, Helvetica, sans-serif]أقصي وزن للأقلاع : 6000 كجم [/FONT]​

    [FONT=Arial, Helvetica, sans-serif]المحركات : 2 توربوشافت بقدره 1500 حصان لكل محرك [/FONT]

    [FONT=Arial, Helvetica, sans-serif]الأداء: [/FONT]

    [FONT=Arial, Helvetica, sans-serif]السرعة القصوى : 300 كم / ساعة [/FONT]

    [FONT=Arial, Helvetica, sans-serif]السرعه الأقتصاديه: 250 كم / ساعة [/FONT]

    [FONT=Arial, Helvetica, sans-serif]المدي الحر : 800 كم [/FONT]

    [FONT=Arial, Helvetica, sans-serif]اقصي سقف للأرتفاع : 6000 م [/FONT]​

    [FONT=Arial, Helvetica, sans-serif]معدل الارتفاع : أكثر من 10 متر في الثانيه [/FONT]

    [FONT=Arial, Helvetica, sans-serif]أقصى تسارع : 29 متر في الثانيه[/FONT]


    [FONT=Arial, Helvetica, sans-serif]أنواع الأسلحه:[/FONT]

    [FONT=Arial, Helvetica, sans-serif]صواريخ TY-90 جو-جو قصيره المدي والتي تطلق من الهليوكوبترات [/FONT]
    [FONT=Arial, Helvetica, sans-serif][​IMG][/FONT]


    [FONT=Arial, Helvetica, sans-serif]المواصفات: [/FONT]

    [FONT=Arial, Helvetica, sans-serif]طول الصاروخ : 1.862 متر[/FONT]
    [FONT=Arial, Helvetica, sans-serif]صاروخ قطره : 0.09 متر[/FONT]
    [FONT=Arial, Helvetica, sans-serif]وزن الأطلاق : 20 كج[/FONT]​

    [FONT=Arial, Helvetica, sans-serif]الرأس الحربية : 3 كج [/FONT]

    [FONT=Arial, Helvetica, sans-serif]الدفع : محرك دفع صاروخي يعمل بالوقود الصلب [/FONT]

    [FONT=Arial, Helvetica, sans-serif]السرعة : 2 ماخ [/FONT]
    [FONT=Arial, Helvetica, sans-serif]القدره علي المناوره: 20 ضعف الجاذبيه الأرضيه [/FONT]​

    [FONT=Arial, Helvetica, sans-serif]المدى : من 500 متر الي 6 كم[/FONT]
    [FONT=Arial, Helvetica, sans-serif]التوجيه : موجه بالأشعة تحت الحمراء[/FONT]
    [FONT=Arial, Helvetica, sans-serif]صاروخ HJ-10 المضاد للدروع [/FONT]

    [FONT=Arial, Helvetica, sans-serif][​IMG][/FONT]

    [FONT=Arial, Helvetica, sans-serif]لا توجد معلومات متوفره عن هذا الصاروخ حيث ان الصين تحيطه بسريه تامه حتي تنتهي من تطويره ، ويعتقد بأن هذا الصاروخ موجه بالليزر ويشابه في عمله الصاروخ الأمريكي هيلفاير المضاد للدروع.[/FONT]​




    التعديل الأخير بواسطة [ابن المغرب البار]
    السبب : تنسيق الموضوع



    آخر تعديل بواسطة المشرف: ‏2 يناير 2009
    أعجب بهذه المشاركة فلانكي
  2. الزعيم

    • اسم على مسمى
    إنضم إلينا في:
    ‏20 يوليو 2012
    المشاركات:
    8,574
    الإعجابات المتلقاة:
    322
    نقاط الجائزة:
    122
    Offline
    موضوع متاز بارك الله فيك
    وحقيقة لفت نظري الى نقطة مهمة وهي المروحية العاملة في الجيش الصيني حاليا هل هي مروحيات روسية
    بخصوص هذه المروحية فهي يبدو انها شبيه للاباتشي والمونغوستا

    [​IMG]
    آخر تعديل: ‏2 يناير 2009
  3. فيلد مارشال

    • عضو مميز عضو مميز
    إنضم إلينا في:
    ‏31 يوليو 2008
    المشاركات:
    3,291
    الإعجابات المتلقاة:
    29
    نقاط الجائزة:
    107
    Offline
    طائرة قوية وخطوة كبيرة من الصين فى خط التصنيع الذاتى
  4. totabanota

    • تحت التجنيد
    إنضم إلينا في:
    ‏2 يناير 2009
    المشاركات:
    3
    الإعجابات المتلقاة:
    0
    نقاط الجائزة:
    0
    Offline
    معلومات قيمة جدا جدا جدا واكثر من رائعة

    سلمت يداك على هذا الموضوع الرائع
  5. Algerian Warrior

    • Terminator
    إنضم إلينا في:
    ‏5 يوليو 2008
    المشاركات:
    5,280
    الإعجابات المتلقاة:
    330
    نقاط الجائزة:
    0
    Offline
    الى اين يريد المارد الصيني الوصول؟؟؟؟؟؟؟؟؟؟؟؟؟؟؟؟؟؟؟؟؟؟؟؟؟؟؟؟؟؟
  6. fares

    • جــــندي
    إنضم إلينا في:
    ‏3 أكتوبر 2008
    المشاركات:
    175
    الإعجابات المتلقاة:
    13
    نقاط الجائزة:
    5
    Offline
    الموضوع جميل و الحقيقة ان الصين تشهد تطور ملحوظ
  7. field marshal moody

    • عضو مميز عضو مميز
    إنضم إلينا في:
    ‏16 مايو 2008
    المشاركات:
    479
    الإعجابات المتلقاة:
    33
    نقاط الجائزة:
    42
    Offline
    حتى سرقوا تصميم طائراتهم الهليكوبتر...................
    شعب مقلد غير مبتكر......................
    أعجب بهذه المشاركة armyuas
  8. tom14cat

    • خـبيـر عســكري
    إنضم إلينا في:
    ‏21 ديسمبر 2008
    المشاركات:
    4,509
    الإعجابات المتلقاة:
    173
    نقاط الجائزة:
    149
    Offline
    ليس هذا بكثير على دولة دخلت لوحدها في مشروع لانتاج طائرة من الجيل الخامس وصنعت ونسخت جميع انواع الاسلحة من غواصات الى صواريخ مضادة للأقمار الاصطناعية
  9. nortmagasty

    • جندي أول
    إنضم إلينا في:
    ‏4 يوليو 2008
    المشاركات:
    353
    الإعجابات المتلقاة:
    0
    نقاط الجائزة:
    19
    Offline
    [font=&quot]شكرا على الموضوع ومزيد من التقدم وبارك الله فيك[/font]
  10. صلاح الدين الأيوبي

    • خـــــبراء المنتـــــدى
    إنضم إلينا في:
    ‏12 يوليو 2008
    المشاركات:
    4,129
    الإعجابات المتلقاة:
    555
    نقاط الجائزة:
    202
    Offline
    رد: الأباتشي الصينيه - Wz10

    بالعكس ، التصميم الهليوكوبتر صيني بحت وليس مبني علي تصميم اخر ، بل هو يتبع التوجه العسكري الصناعي في صناعه هليوكوبترات الهجوم المسلحه ، لذلك ترا بعض التشابه في التصميم مع التصاميم الغربيه لهليوكبوبترات الهجوم.
  11. دينجرس

    • رقيــــب
    إنضم إلينا في:
    ‏27 أغسطس 2008
    المشاركات:
    333
    الإعجابات المتلقاة:
    2
    نقاط الجائزة:
    37
    Offline
    رد: الأباتشي الصينيه - Wz10

    يجب ان تدخل في نزاع لمعرفة قدرتها
  12. النسرالعربي

    • مشير اركان حرب
    إنضم إلينا في:
    ‏9 يناير 2008
    المشاركات:
    4,534
    الإعجابات المتلقاة:
    514
    نقاط الجائزة:
    202
    Offline
    رد: الأباتشي الصينيه - Wz10

    هلكبتر جيده وبمواصفات ممتازه وخاصه الصاروخ والمدى
    الصين بداء يلحق بالركب
    شكرا لك اخي على الموضوع
  13. معمر القذافى

    • عضو مميز عضو مميز
    إنضم إلينا في:
    ‏8 أكتوبر 2008
    المشاركات:
    2,479
    الإعجابات المتلقاة:
    49
    نقاط الجائزة:
    85
    Offline
    رد: الأباتشي الصينيه - Wz10

    بارك الله فيك أخي الكريم على الخبر
  14. nortmagasty

    • جندي أول
    إنضم إلينا في:
    ‏4 يوليو 2008
    المشاركات:
    353
    الإعجابات المتلقاة:
    0
    نقاط الجائزة:
    19
    Offline
    رد: الأباتشي الصينيه - Wz10

    شكلك اصلا لم تقر الموضوع عمال تلصق ردود وخلاص
  15. X-General

    • تحت التجنيد
    إنضم إلينا في:
    ‏26 ديسمبر 2008
    المشاركات:
    114
    الإعجابات المتلقاة:
    1
    نقاط الجائزة:
    0
    Offline
    رد: الأباتشي الصينيه - Wz10

    اولا شكرا كثيرا لصاحب الموضوع على الموضوع الجميل والصور واثرائه بالمعلومات .. لكن التصميم بالفعل مأخوذ مش هقول مسروق من الاباتشى تشابة كبير جدا دول توئم !! ماعدا بعض التغييرات البسيطة فقط فى الشكل وطبعا محلمين صواريخ صينية انا لا الوم الصين لنسخ التصميم ! فهى لم تطور اعتقد ولكن اخذت التصميم وبنت عليه نموذجها الخاص لكن انا استعجب على دولة بحجم الصين ! ان تبتكر وتنتج طائراتها ومروحياتها الخاصة بيها من اول التصميم حتى الصناعة ..وليس بناء شئ مأخوذ طرازة ويمكن تكنولوجيته على شئ آخر !
  16. صلاح الدين الأيوبي

    • خـــــبراء المنتـــــدى
    إنضم إلينا في:
    ‏12 يوليو 2008
    المشاركات:
    4,129
    الإعجابات المتلقاة:
    555
    نقاط الجائزة:
    202
    Offline
    رد: الأباتشي الصينيه - Wz10

    اعتقد والله اعلم ، بأننا سوف نسمع عن صفقات تعقدها الدول العربيه مع الصين لإقتناء هذا الهليوكوبتر ، وذلك لتميز ه بالتكنولوجيا الحديثه ورخص ثمنه ، وهذا ما يميز المنتجات الصينيه ويجعلها اكثر جاذبيه من المنتجات الروسيه والغربيه ، واعتقد والله اعلم بأن هذا هو الهدف الصيني من النسخ و تطوير النسخ المقلده ، كي تتمكن من ان تصبح عملاقا ماليا واقتصاديا يحسب له الف حساب .
  17. صلاح الدين الأيوبي

    • خـــــبراء المنتـــــدى
    إنضم إلينا في:
    ‏12 يوليو 2008
    المشاركات:
    4,129
    الإعجابات المتلقاة:
    555
    نقاط الجائزة:
    202
    Offline
    رد: الأباتشي الصينيه - Wz10

    بعض الصور عن هليوكوبتر ال WZ-10 المضاد للدروع

    [​IMG]

    [​IMG]

    [​IMG]
  18. hourri

    • تحت التجنيد
    إنضم إلينا في:
    ‏14 يوليو 2009
    المشاركات:
    683
    الإعجابات المتلقاة:
    3
    نقاط الجائزة:
    0
    Offline
    رد: الأباتشي الصينيه - Wz10

    مشكور على موضوعك
    الهليوكوبتر جيده وبمواصفات ممتازه
  19. steph

    • عضو مميز عضو مميز
    إنضم إلينا في:
    ‏21 يوليو 2009
    المشاركات:
    1,209
    الإعجابات المتلقاة:
    99
    نقاط الجائزة:
    0
    Offline
    رد: الأباتشي الصينيه - Wz10

    موضوع ممتاز بس كم السعر ادا كانت رخيصة الدول العربية تاخد لها عدد محترم تعوض النقص بالباتشي الي امريكا تاعطيها للعرب بالقطارة !
  20. القيصر الروماني.

    • القيادة
    إنضم إلينا في:
    ‏13 يونيو 2009
    المشاركات:
    3,673
    الإعجابات المتلقاة:
    895
    نقاط الجائزة:
    157
    Offline
    رد: الأباتشي الصينيه - Wz10

    الصين تطمح حاليا في تطوير نسخة شبحية من WZ-10A تكون مشابهة للكومانشي الامريكية في التصميم والمهام اي مخصصة لقتال الدبابات ومروحيات العدو الاخرى النسخة الحديثة من المروحية ستحمل اسم wz-10-B ............

    [​IMG]
