اعلام روسيا: روسيا تنشر منظومة VITAZ / S-350 في ســــورية

[لادئاني]

ذكر موقع "روسكايا فيسنا" نقلا عن مصدر عسكري أن منظومة "فيتياز" وصلت إلى ميناء طرطوس في شهر سبتمبر/أيلول الجاري. ثم تم نقلها إلى مدينة مصياف في ريف حماة الغربي المحاذي للساحل السوري لتباشر العمل هناك.

وأضاف المصدر أن المنظومة الجديدة ستنضم إلى شبكة الدفاعات الجوية في سوريا لتصبح سماء سوريا أكثر أمناً.

الجدير بالذكر أن منظومة "إس350 فيتياز" تعتبر بديلا لمنظومة "إس-300"، وهي تتفوق على نظيرتها القديمة في جملة نواحٍ بدءا بعدد الصواريخ الاعتراضية الخاصة بها (12 صاروخا بدلا من 4 صواريخ) وانتهاء بأتمتة نظام الإدارة والتحكم.

​



[لادئاني]

روسيا تنشر منظومة VITAZ / S-350 في مصياف بريف حماة الغربي

​



[لادئاني]

هذا موضوع عنه سابق بالمنتدى:




بـــــــــسم الله الــــــرحمن الـــرحيم


(( منظومة الدفاع الجوى الروسية (VITAZ) أو (S-350E) ))



(( والأن سنعرض مواصفات منظومة الـ (VITAZ) بالتفصيل الممل ))



فى البداية نظام الـ (S-350) الروسى تم الكشف عنه لأول مره فى معرض (MAX) للسلاح عام (2013) وهو بالطبع من إنتاج عملاق الدفاع الجوى شركة (ALMAZ ANTEY) الروسية ..

النظام الروسى الجديد هو نظام دفاع جوى (متوسط إلى بعيد) تامدى يتمتع بحركة أعلى وقدرة على المناورة أفضل من سابقية الـ (S-300) و الـ (S-400) أيضاََ قليل الحجم علي عكس الانظمه السابقه ..

أيضاََ يتمتع بكثافة نيرانية كبيرة جداََ إذا ما قارناه بالأنظمة السابقة والتى تحتوى البطاريات الخاصة بهم على (4) صواريخ فقط فيما تحتوى بطارية الـ (VITAZ) على عدد (12) صاروخ ..

هذا النظام سيكون بديل للنسخ القديمة من الـ (S-300) مثل النسخ (S-300PS) و (PMU) و (PS-1A) ومن المرجح أنه دخول الخدمه في روسيا عام (2015) حسب بعض المعلومات المنتشرة ..

بالنسبة إلى الكثافة النيرانية العالية والتى تم إستحداثها فى الصناعات الدفاعية الروسية وهى ميزة أخذها الروس من الغرب بالإضافة إلى ميزة الحركية العالية والتى هى فى الأصل ميزة روسية .. فإن الـ (S-350) يحتوى على عدد (12) صاروخ التى ستخدم فى نظام الـ (S-400) وهى (9M96E2) ..

النظتم مختلف عن نسخ الـ (S-300) كالنسخة الحدثية (S-300 PMU2) تم أخذ عامل الكثافة بعين الإعتبار لكن الصواريخ بمدى أقل (120) كلم فقط .. مقارنة مثلا بالـ (PMU-2) بمدى صواريخ يصل إلى (195) كلم ..

نظام الـ (VITAZ) يعتبر مزيجاََ رائعاََ من نظامين من أفضل أنظمة الدفاع الجوي في العالم (S-300) و (S-400) لذلك تم تسميتة بالـ (S-350) مع الحجم الصغير لهذه النسخة ..

دولة (كوريا الجنوبية) مساهمة في مشروع الـ (VITAZ) و سوف تصنع نسخة خاصة بها تسمى (CHEOLMAE-2) وقد صممت الشركة عدد (3) رادارت للمنظومة الكورية الجنوبية كما ساعدت كوريا فى تصميم أنظمة التوجيه الخاصة بالنظام الكورى (KM-SAM) ..

منظومة الـ (S-350) ستكون مخصصة تقريباََ للتصدى لكافة التهديدات الجوية من طائرات مقاتلة إلى طائرات هيلكوبتر إلى درونات إلى صواريخ باليستية وصواريخ الكروز والقذائف الذكية ..

هناك نسخة من نظام الـ (VITAZ) تسمى (REDUT) ..

يعتبر نظام الـ (VITAZ 50R6) أو (S-350E) هو أحدت أنظمة الدفاع الجوي الروسية المتوسطة المدى التي أخرجت للوجود ..





(( المواصفات الفنية لنظام الـ (VITAZ) الروسى ))
============


فى البداية نظام الـ (VITAZ) يتكون من (3) وحدات متحركة وهى كالتالى بالتفصيل ..

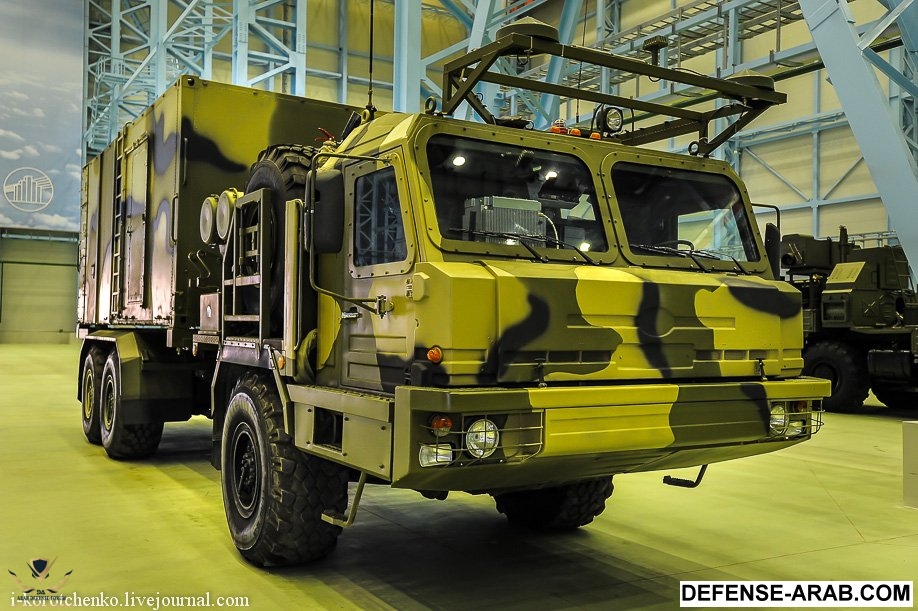

(( أولاََ .. وحدة التحكم والقيادة والسيطرة (50K6E) ))

( COMMAND AND CONTROL ITEM 50K6E )

مشاهدة المرفق 51378

تستخدم للقيادة والسيطرة والتحم فى المنظومة والتنسيق بين محطة الرادار ووحدات الإطلاق ..

يمكن لوحده القيادة (50K6E) أن تتحكم فى عدد (2) رادار من طراز (50N6E) و عدد (8) وحدات إطلاق من طراز (50P6E) وبذلك يمكن للنظام الاشتباك مع (16) طائره أو (12) صاروخ في نفس الوقت وتوجيه عدد (32) صاروخ على الأهداف فى نفس الوقت .. وهذا يعني كابوس للقوات المهاجمة و دعم قوي للغاية للقوات التي تمتلك هذه المنظومة فعند الرغبة في تحريك الصواريخ يتم تحريك الرادار الثاني و بعدها تحرك الصواريخ و هكذا لتوفير الحماية و تامين القوات مثلاََ ..

بمكن ربط المنظومة بمنظومات أخرى وتستطيع العمل منفردة أو فى سياق منظومات دفاعية أخرى ..

تستطيع محطة القيادة السيطرة (50K6E) تعقب عدد (200) هدف فى مسارات مختلفة ..

أقصى مسافة بيم محطة القيادة والسيطرة (50K6E) وبين محطة قيادة أخرى هى (15) كلم أفقياََ .. وأقصى مسافة بينها وبين محطة القيادة والسيطرة الأعلى أو مركز القيادة الرئيسى (30) كلم ..

طاقم التشغيل للنظام يتكون من (3) أفراد فقط ..

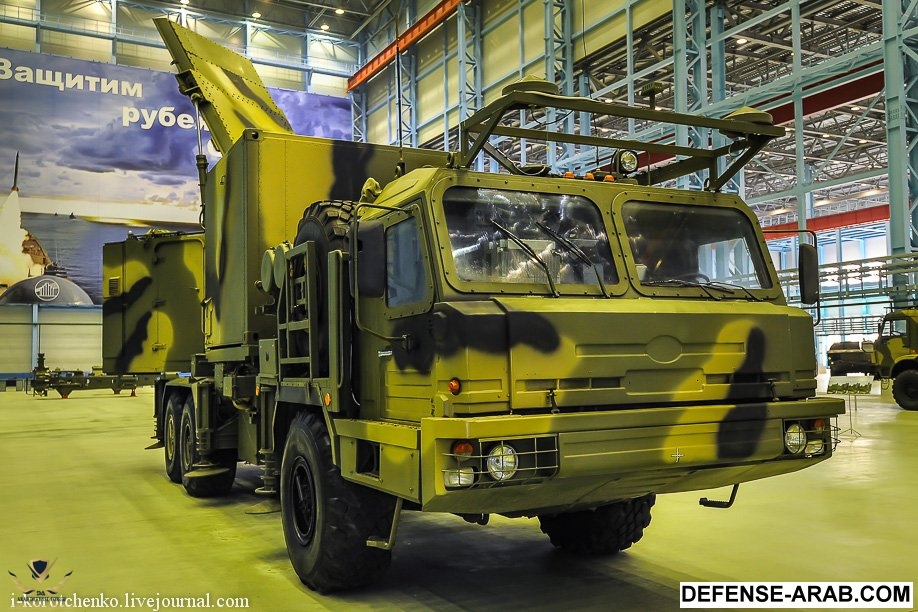

(( ثانياََ .. وحدة الرادار (50N6E) ))

( MULTIFUNCTION RADAR 50N6E )

مشاهدة المرفق 51377

رادار الـ (50N6E) هو رادار ثلاثى الأبعاد (3D) وهو رادار متعدد المهام لمهام البحث والكشف والتعقب والتوجيه وهو رادار (AESA) ..

يصل مدى الكشف الأقصى للرادار إلى (250) كلم .. وهو مدى مناسب فهو يعتبر ضعف مدى الصواريخ (9M96E2) .. مما يعطيها فرصة الإنتشار علي مساحات كبيرة نسبياََ بدون تحريك الرادار أو عربة القيادة ..

رادار الإشتباك الخاص بالمنظومة يعمل فى الحيز التردد (X-BAND) لذلك هذا الرادار أعتبر فرصه فى كشف طائرة كالأمريكية (F-35) مساوية لفرص منظومات كالـ (S-300 PMU2) والـ (S-400) ..

أقصى عدد أهداف ممكن أن يكتشفها الرادار (40) هدف .. مع القدرة على تعقب والإشتباك مع (16) طائرات مقاتلة فى نفس الوقت أو تعقب والإشتباك مع عدد (12) صواريخ كروز أو باليستية وإطلاق (16) صاروخ عليهم فى نفس الوقت ..

الرادار له القدرة على التغطية دائرياََ (360) درجة ..

أقصى مسافة بين وحدة الرادار (50N6E) و وحدة القيادة (50K6E) هى (2) كلم ..

عدد لفات الهوائى الخاص بالرادار هو (40) لفة/الدقيقة ..

يحمل هذا الرادار علي عربه (6x6) تصل سرعة العربه القصوي إلى (80) كلم / ساعه بمدي (1000) كلم من طراز العربة (BAZ-6909) .. والنظام كله محمل هلى نفس العربة ..

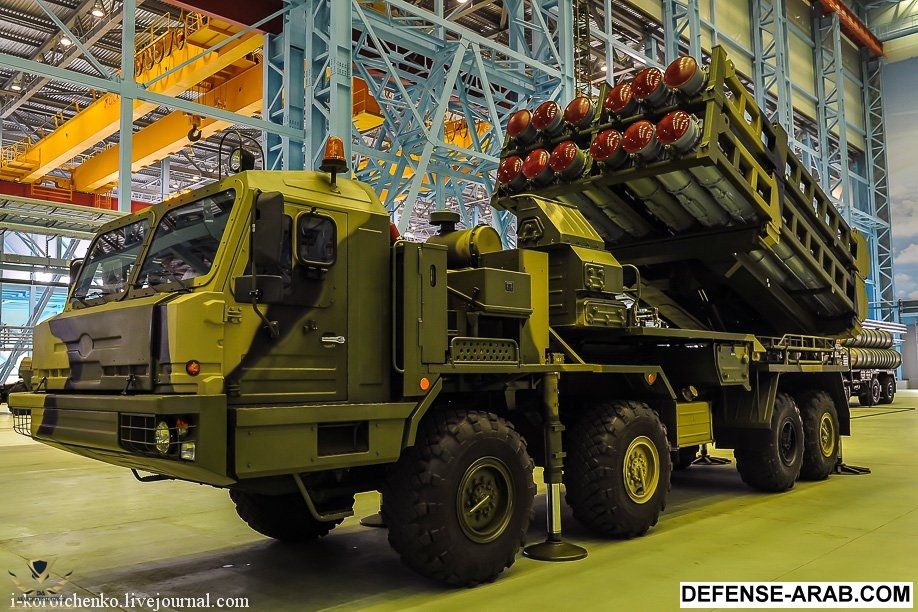

(( ثالثاََ وحدة الإطلاق (50P6E) ))

( LAUNCHER 50P6E UNIT )

مشاهدة المرفق 51379

تحتوى وحدة الإطلاق (50P6E) على عدد (12) إسطوانة صواريخ وهى محملة بصواريخ من طراز (9M96E2) وهى نفس الصواريخ التى تعمل على نظام الـ (S-400) أو عدد (12) صاروخ من طراز (9M96E) هى النسخ التصديرية من الصواريخ الروسية (9M96D) و (9M96D2) وهى بمدى (120) كلم ..

There are likely two missiles in this system so 9M96D and 9M96D2 for domestic use and 9M96E and 9M96E2 for export...

والصاروخ (9M96E2) بوزن (420) كلج .. وبسرعة تصل إلى (900 - 1000) م/ث .. وبنظام توجيه رادارى نشط أو نظام (ACTIVE RADAR HOMING) .. وبشحنة متفجرة بوزن (24) كلج شديدة الإنفجار والتشظى .. وبإرتفاع عملياتى يصل من (5) متر إلى (30) كلم .. له نسخ من (40 إلى 120) كلم .. فترة الحياه لهذا الصاروخ تصل إلى (15) سنه يمكن تمديدها بعد ذلك ..

9M96 missiles being used in two versions with a 40km range and a 120km range.

The 9M96E2 extended range missile is capable of destroying airborne targets at ranges up to 120 km(75 mi), flying altitude 5 m to 30 km

وهناك أيضاََ صواريخ من طراز (9M100) وهو صاروخ بتوجيه حرارى بمدى (10 إلى 15) كلم وبقدرة على المناورة تصل إلى (20 - 60) G ..

9M100 10 - 15 km. The infrared active homing. Aerodynamic control surfaces and jet engines of control. Maximum maneuver G 60-20.

زمن تحميل القاذف بالصواريخ هو (30) دقيقة .. وأقصى مسافة بينه وبين مركز القيادة (2) كلم ..

النظام تستطيع أن يكون جاهز للعمل وإطلاق الصواريخ فى زمن قدرة (5) دقائق من أول توقف المنظومة عن الحركة ..

مشاهدة المرفق 51382


المصدر:

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل

​



[لادئاني]

(( معلومات إضافية عنظام الـ (VITAZ) الروسى الـ (S-350) المتوسط المدى ))
=======================



1 - منظومة الـ (S-350) أعتقد أنها لسد الفراغ بين مدي المنظومات التي تعمل علي أمديه طويله مثلاََ من (150) كلم فأكثر و المنظومات التي تعمل علي أمديه قصيرة و متوسطة حتي (70) كلم ..

2 - و بذلك تكون صمام أمان ضد الإغراق علي المنظومات القصيرة وكذلك توفير الذخائر طويله المدي للإستخدام مع الأهداف المخصصة لها ..

3 - تنوي وزارة الدفاع الروسيه شراء ما لا يقل عن عدد (30) نظام (S-350) قبل حلول عام (2020) .. يعنى بحسبة بسيطة كده يعنى حوالى الغلق على (500) هدف بعدد (1000) صاروخ ..

4 - نظام الـفضل من الـ (S-300) في الكثافه النيرانيه وقدرات المناروه لكنه أقل في مدي الصواريخ ..

5 - ما يميز ذلك النظام عن باقي عائلة الـ (S-300) أنه ليس في حاجه لأعداد كبيره من أنظمة (PANTSIR S2) القصير المدى ونظام الـ (BUK M2) القصير المدى أيضاََ لحمايته من (CRUISE MISSILES) نظراََ لقدرته الكبيره علي المناوره والإنتقال من وضع الثبات للحركه في مده زمنيه قصيره فمثل ما نرى الرادار ومنصة الإطلاق وغرفة التحكم جميعهم مركبين علي عربات متحركة ..

6 - هناك فى أحد المنتديات العسكرية تم مقارنته بالأنظمة الصينية من طراز (HQ-9) على أساس أن النظتم الصينى أفضل منه .. لكن فى الحقيقة نظام (S-350) يمكن أن يصل فيه عدد منصات الإطلاق لـ (8) منصات وكل منصه بها (12) قاذف يعني المنظومه أصبح بها (96) صاروخ مقابل (32) صاروخ فقط في المنظومه الصينيه (HQ-9) .. إذاََ الكثافه النيرانيه لصالح النظام الروسي بإكتساح ..

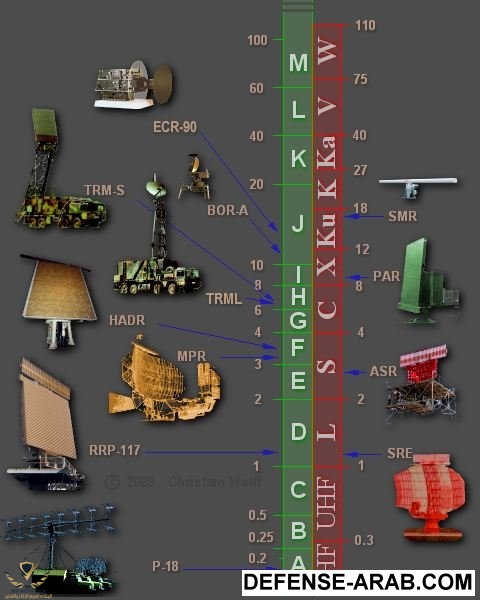

مشاهدة المرفق 51383

7 - لكن وجهة النظر المؤيدة لنظام الـ (HQ-9) الصينى تقول أنه عدد (23) صاروخ للمنظومة بمدى (200) كلم مع رأس حربى بوزن (180) كلج .. وتنوع أنظمة الكشف الردارى من ردارات أضائة بعيدة المدى وردارات للأرتفاعات المنخفضة

8 - وردار كشف سلبى وغيرها هى منظومة متكاملة .. فالجزئية الخاصة بالمدى هى عنصر لا يمكن إغفالة فطبقاََ لأصحاب وجهة النظر المؤيدة فإنه يمكن أن تضع منظومة تبعد عن أرض العدو بمدى (100) كلم لتغطى (100) كلم أخرى
داخل عمق العدو وهنا اهمية عنصر المدى لذراع دفاعية تمتد إلى (200) كلم ..

9 - منظومات الـ (S-350) هي للإرتفاعات المنخفضة و ليس مثل منظومات (S-300) أو حتى (S-400) التي هي مصممة فقط للإرتفاعات العالية .. و ما يدل على ذلك أن روسيا تريد وضع هذه المنظومة مكان منظومات كالـ (S-300-PS) و (BUK M1-2) القديمة نوعا ما ..

10 - تم الاخذ في الإعتبار عند تصميم الـ (S-350) عامل الكثافه النيرانيه وأيضاََ الحركيه العاليه ليكونا عامل تفوق علي أنظمة مثل الـ [(S-300) أو حتى (S-400) لكن طبعاََ المدي أقل و هو (120) كلم .. لكن بطبيعة الحال هو مدي لا باس به ويمكن ضرب الطائرات قبل أن تشكل تهديد للبطارية أو المنطقه المدافع عنها وهو نفس مدي (SAMP-T) الفرنسي ..

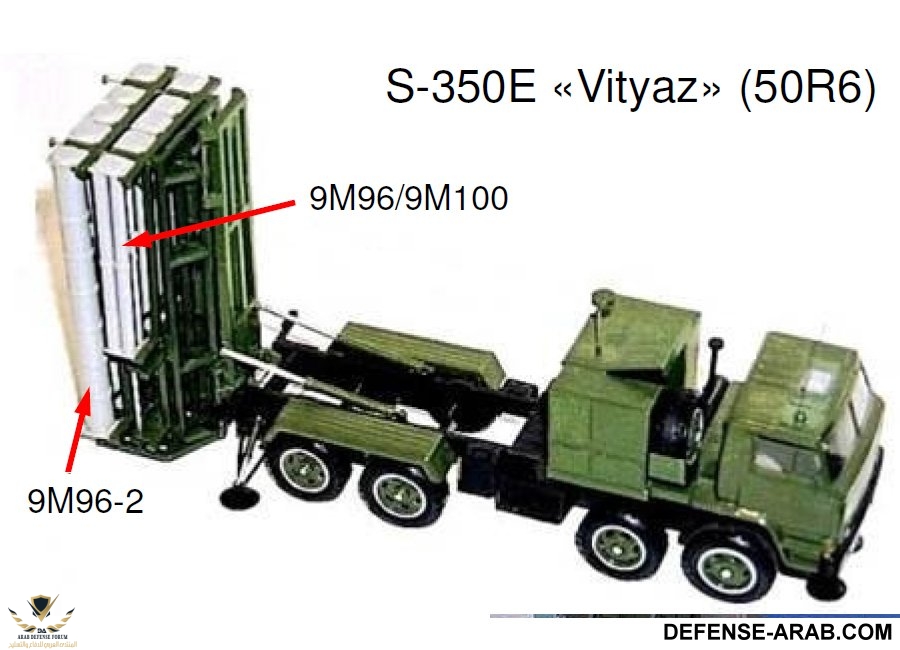

مشاهدة المرفق 51376





ومن أجل المقارنات التى ستحدث والتى أعلم بها مع الأنظمة الأمريكية كالـ (PATRIOT PAC-3) مثلاََ فأنا أتيت ببعض الفواق بينه وبين بعض الأنظمة الروسية ..

1 - مثلاََ نظام الـ (S-350) يكون جاهز للإشتباك فى مدة (5) دقائق من وضع التوقف عن الحركة عكس مثلاََ النظام الأمريكى الذى يحتاج إلى (45) مثلاََ ليكون جاهز ..

The S-300/350/400 have a demonstrated 5 minute set-up/tear-down time, compared to 45-60 minutes for US Patriot variants

2 - الرادارات الروسية كالـ (S-300 - S-400 - S-350) تغطى المنطقة المدافع عنها بزاوية (160) درجة عكس مثلاََ الرادار الأمريكى ([AN/MPQ-53/65) يغطيها بزاوية (120) درجة فى البحث وفى التعقب (90) درجة ..

The AN/MPQ-53/65 has a search coverage of 120 degrees, and an engagement coverage of 90 degrees. The Russian systems routinely use off-board TARs employing 360 degree mechanical search modes allowing the use of narrower engagement beamwidths providing a reduced electronic footprint for the TER in comparison.

3 - نظام الـ (PATRIOT) الأمريكى يستطيع الإشتباك مع صواريخ باليستية بمدى (1000) كلم عكس مثلاََ الأنظمة الروسية مثل الـ (ANTY-2500VM) والـ (S-400) تستطيع الإشتباك مع الصواريخ الباليستية بمدى فوق (3500) كلم ونظام الـ (S-350) حسب المعلومات الشحيحة المتوافرة عنه يشتبك مع صواريخ بمدى (2000) كلم ..

Patriot can deal with a TBM with a 1,000 km range.
S-300VM and S-400, a TBM with a range of up to 3,500 km, s-350 a TBM with a rang of 2,000 km.

4 - أيضاََ معدل التسارع للصواريخ ..

the average velocity for PAC-3 given as 750 - 950 m/s, with the average velocity for the S-350's 9M96 as 900 - 1000 m/s.

5 - أيضاََ السرعة بالنسبة للصواريخ ..

1700 = (m/s for )PAC-3
2100 = (m/s for the 48N6DM (S-400
2600 = (m/s for the 9M83M (S-300VM

6 - وأخــــــــــيراََ ..

The Russian SAMs consistently outrange all versions of Patriot in terms of TBM footprint, aerodynamic engagement envelope, and TAR/TER radar range.

9M96 has a more sound design than PAC-3: "The 9M96E/E2 radial thruster package is located at the fuselage CoG, to generate a direct force to turn the missile, rather than producing a pitch/yaw moment to use body lift to turn, as is the case in the ERINT/PAC-3 design."

The S-300/400's SAGG guidance concept is more advanced and less susceptible to EA than Patriot's simpler TVM.


Finally, Patriot doesn't even hold water to what is by far the best American SAM system yet created, a system on par with the S-400: the land-based AEGIS system.



المصدر:

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل

​



[Anti-aircraft]

هذا يشير ربما الى قرب احتمالية وقوع عمل حربي ما
البارحة صور الار-77 و اليوم الاس-350
او ربما بسبب تغير المعادلة على الارض واستعادة النظام السيطرة على اغلبية المناطق يريد القول للدول الغربية انتهى تدخلكم في سوريا



[لادئاني]

هذا يشير ربما الى قرب احتمالية وقوع عمل حربي ما
البارحة صور الار-77 و اليوم الاس-350
او ربما بسبب تغير المعادلة على الارض واستعادة النظام السيطرة على اغلبية المناطق يريد القول للدول الغربية انتهى تدخلكم في سوريا

كلامك صحيح ..المعركة قادمة .. كردستان سورية ..اسرائيل ستتدخل لحمايتهم من هجوم ميليشات الأسد لفتح طريق ديرالزور الى الحسكة المحاصرة والقامشلي المحاصرة ..و مدينة الحكسة والقامشلي المحاصرتان من قبل PYD فيهما عشائر الجبور وطيئ والبقارة مازالو على ولائهم لبشار ضد قسد...ووحدها عشيرة شمر بالحسكة مع PYD ولكنها الأضعف بين العشائر هناك من حيث العدد والسلاح....الروس يقصفون مواقع قسد بدرالزور بعنف خلال اليومين الماضيين ....لن يسمح الأسد بخسارة كل حقول النفط والغاز بديرالزور ...



[saynow]

بارك الله فيك اخى الكريم



[لادئاني]

الغريب ان مكان نشر هذه المنظومة هو في منطقة مصياف والتي تحوي على S-400 وتعرض الموقع للغارة الاسرائيلية قبل أسبوعين !!!



[لادئاني]



[لادئاني]



[لادئاني]

روسيا تنشر S-300 في مطار ديرالزور العسكري

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل

"بدأت روسيا في إعادة القاعدة الجوية في دبر الزور ونشر نظام صواريخ S-300"

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل



[الفراعنه الجدد]

اليست هذه هي المتظومه التي تمتلكها مصر



[FAR NEWS]

الهراء الروسي لا ينتهي أليست سوريا محمية بمنظومات اس400 الفضائية ..
